管道与管道附件知识汇总
4类化工管道管件知识应知应会
4类化工管道管件知识应知应会管路中除管子以外，为满足工艺生产和安装检修等需要，管路中还有许多其他构件如短管、弯头、三通、异径管、法兰、盲板等。
我们通常称这些构件为管路附件简称管件。
管件是组成管路不可缺少的部分。
这里简单介绍几种常用管件。
①弯头弯头主要用来改变管路的走向，可根据弯头弯曲的程度不同来分类，常见的有90°、45°、180°、360°弯头。
180°、360°弯头又称“U”形弯管。
另外还有工艺配管需要的特定角度的弯头。
弯头可用直管弯曲或用管子拼焊而成，也可用模压后焊接而成，或用铸造和锻造等方法制成，如在高压管路中的弯头大都是优质碳钢或合金钢锻制而成的。
②三通当两条管路之间相互连通或需要有旁路分流时，其接头处的管件称为三通。
根据接入管的角度不同，有垂直接入的正接三通、斜接三通。
斜接三通按斜接角度来定名称，如45°斜三通等。
此外按出入口的口径大小分别称谓，如等径三通等。
除常见的三通管件外，还常以接口的多少称，例如四通、五通、斜接五通等。
常见的三通管件，除用管子拼焊外，还有用模压组焊、铸造和锻造而成。
③短接管和异径管当管路装配中短缺一小段，或因检修需要在管路中置一小段可拆的管段时，经常采用短接管。
短接管有带连接头（如法兰、丝扣等），或仅仅是一直短管，也称为管垫。
将两个不等管径的管口连通起来的管件称为异径管。
通常叫大小头。
这种管件有铸造异径管，也有用管子割焊而成或用钢板卷焊而成。
高压管路中的异径管是用锻件或用高压无缝钢管缩制而成。
④法兰、盲板为便于安装和检修，管路中常采用可拆连接，法兰就是一种常用的连接零件。
为清理和检查需要在管路上设置手孔盲板或在管端装盲板。
盲板还可以用来暂时封闭管路的某一接口或将管路中的某一段管路中断与系统的联系。
在一般中低压管路中，盲板的形状与实心法兰相同，所以这种盲板又叫法兰盖，这种盲板同法兰一样都已标准化，具体尺寸可以在有关手册中查到。
管道结构知识点总结
管道结构知识点总结引言管道结构是工程结构中常见的一种结构形式，其在各种工程中都有广泛的应用，如石油、天然气、给水、排水等管道工程。
本文将从管道结构的定义、分类、设计原则、施工工艺和安全管理等方面进行综合性的总结和讨论。
一、管道结构的定义和分类1. 定义管道结构是指由管道、支架、附件和管道连接构件等组成的一种结构系统。
它承载着输送流体的管道，在不同的工程中扮演着重要的角色。
2. 分类根据用途和结构形式的不同，管道结构可以分为以下几类：（1）按用途分a. 输送管道：用于输送各种流体介质，如石油、化工品、水等。
b. 支撑管道：主要用于支撑输送管道，保证其在使用过程中的安全性和稳定性。
c. 检测管道：用于检测输送介质的流量、压力、温度等参数。
d. 排放管道：用于排放废水、废气和其他废料。
（2）按结构形式分a. 直线管道：主要指笔直的管道结构，适用于长距离输送。
b. 弯曲管道：用于具有弯曲要求的工程，如管道绕行建筑物、地形等。
c. 分支管道：用于同一管道输送介质到不同的地方。
d. 架空管道：主要指悬挑于地面以上的管道结构，适用于地形复杂或有防腐要求的情况。
二、管道结构设计原则管道结构的设计原则是保证其承载能力、稳定性和安全性，具体包括以下几点：1. 承载能力设计：根据输送介质的性质和流量大小，确定管道结构的承载能力，并进行合理分配和配置。
2. 稳定性设计：考虑管道结构在各种自然环境条件下的稳定性，如地震、风力等。
3. 安全性设计：考虑管道结构在使用过程中的安全性，如防止泄漏、抗腐蚀等。
三、管道结构的施工工艺管道结构的施工工艺主要包括以下几个步骤：1. 管道材料采购：选择适合工程要求的管道材料，如金属、塑料、玻璃钢等。
2. 管道连接：采用焊接、螺纹连接、法兰连接等方式进行管道的连接。
3. 支架安装：选择合适的支架材料和安装方式，保证管道在使用过程中的稳定性。
4. 检测与保护：对管道结构的连接部位和支撑部位进行检测，保证其质量和安全性。
管道基本知识汇总
9
管径表示：
公制及英制对照表 序号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 英制 3"/8 1"/2 3"/4 1" 1 1"/4 1 1"/2 2" 2 1"/2 3" 4" 5" 6" 8" 10" 公制 DN10 DN15 DN20 DN25 DN32 DN40 DN50 DN65 DN80 DN100 DN125 DN150 DN200 DN250
8
管径的表达方式应符合下列规定：
6）、建筑排水用的（硬聚氯乙烯粘接承口管材）规格用dn （公称外径）×e（管材壁厚）表示（GB-T 5836.1-2006） 7）、给水用 聚丙烯（PP）管材规格用de×e表示（公称外 径×壁厚 ） 塑料管在工程图上的标示 公制标示 ( metric dimension size ) 以DN表示 一般称为『 公称尺寸 』，它 不是管外径、也不是管内径。是外径与内径的平均值，我们 称平均内径。 例如：外径63mm的塑料管之公制标示 ( mm dimension size ) DN50 ISO公制标示 ( ISO metric dimension size ) 以Da表示 PVC管，ABS管（工程塑料管） 之管外径 以De表示 PP管，PE管之管外径 例如：外径 63mm的塑料管之公制标示 ( mm dimension size ) Da63 对PVC管，ABS管而言 新型材料和塑料管用de，注意是小 写的哦。 DN主要用在铸铁管和镀锌钢管上。另外，DN100 等同于de110的管径，DN150等同于de160的管径。
11
管道分类:
三、按管道材质、温度、压力综合分类
管道工程基础知识
管道⼯程基础知识
管道的组成及管⼦、管路附件的技术标准
⼀、管道的组成：管⼦、管路附件和接头配件组成。
附件有漏⽃阀门调压板等。
接头配件：⼀部分为管件，弯头、变径、三通、四通等，另⼀部分属于连接件：螺栓、螺帽、法兰等。
关管道连接⽅式，详见南社百科相贴⼦及微信历史消息。
⼆、管⼦及管路附件的技术标准。
称直径、公称压⼒、试验压⼒和⼯作压⼒
公称直径：既不是内径，也不是外径，但与内径接近。
⼀种通⽤的表⽰⽅法。
⽤DN表⽰，单位为mm但不写。
注：外径：外径就是圆点到外圆的直径。
内径：内径就是圆点到内圆的直径。
公称压⼒：在基准温度下的耐压强度。
⽤PN表⽰，单位为MPa。
试压压⼒：在常温下的耐压强度，检验机械强度和严密性能，⽤Ps表⽰，单位为MPa。
⼯作压⼒：给定温度下的操作压⼒。
Pt表⽰，例如P252.3表⽰介质在250摄⽒度下的⼯作压⼒为2.3MPa。
三者关系：Ps＞PN≥Pt。
第三节：管道的分类
按介质压⼒：低压管道PN≤2.5MPa（⽔暖）、中压管道4-6.4适⽤于设备锅炉、⾼压管道10-100（如⽔压机32MPa)、超⾼压管道PN＞100MPa。
按管道属性：⽔汽介质管道、腐蚀性介质管道、化学制品介质管道、易凝易沉淀介质管道。
按介质温度：常温管道（负40-120度）、低温管道（负40以下）、中温管道（121-450）、⾼温管道（450以上）。
第四节：管材及管件
就制造⽅法：⽆缝钢管、有缝钢管、铸造管。
按材质划分：钢管、铸铁管、有⾊⾦属管、⾮⾦属管。

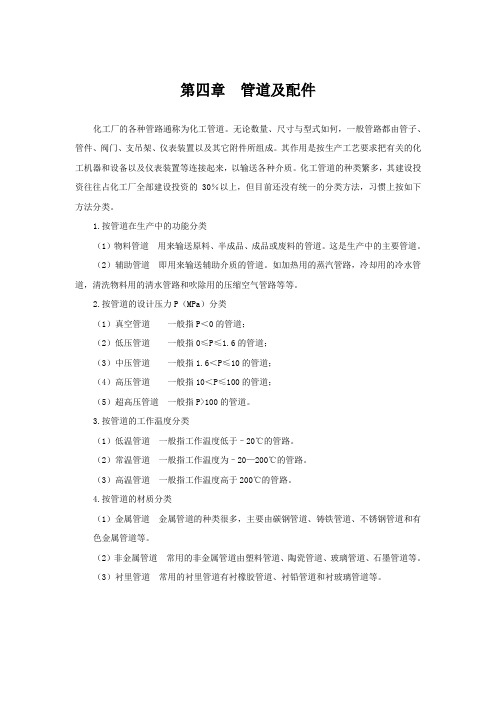

第四章管道及配件讲解
第四章管道及配件化工厂的各种管路通称为化工管道。
无论数量、尺寸与型式如何，一般管路都由管子、管件、阀门、支吊架、仪表装置以及其它附件所组成。
其作用是按生产工艺要求把有关的化工机器和设备以及仪表装置等连接起来，以输送各种介质。
化工管道的种类繁多，其建设投资往往占化工厂全部建设投资的30％以上，但目前还没有统一的分类方法，习惯上按如下方法分类。
1.按管道在生产中的功能分类（1）物料管道用来输送原料、半成品、成品或废料的管道。
这是生产中的主要管道。
（2）辅助管道即用来输送辅助介质的管道。
如加热用的蒸汽管路，冷却用的冷水管道，清洗物料用的清水管路和吹除用的压缩空气管路等等。
2.按管道的设计压力P（MPa）分类（1）真空管道一般指P＜0的管道；（2）低压管道一般指0≤P≤1.6的管道；（3）中压管道一般指1.6＜P≤10的管道；（4）高压管道一般指10＜P≤100的管道；（5）超高压管道一般指P>100的管道。
3.按管道的工作温度分类（1）低温管道一般指工作温度低于–20℃的管路。
（2）常温管道一般指工作温度为–20—200℃的管路。
（3）高温管道一般指工作温度高于200℃的管路。
4.按管道的材质分类（1）金属管道金属管道的种类很多，主要由碳钢管道、铸铁管道、不锈钢管道和有色金属管道等。
（2）非金属管道常用的非金属管道由塑料管道、陶瓷管道、玻璃管道、石墨管道等。
（3）衬里管道常用的衬里管道有衬橡胶管道、衬铅管道和衬玻璃管道等。
第一节化工管路的标准化1.公称直径管子和管路附件的公称直径是为了设计、制造、安装和修理的方便而规定的一种标准直径。
一般情况下，公称直径的数值既不是管子的内径，又不是管子的外径，而是与管子的内径相接近的整数。
公称直径用符号DN表示，其后附加公称直径的数值。
例如：公称直径为100毫米，用DN100表示。
2.公称压力公称压力是为了设计、制造和使用的方便而规定的一种标准压力，用PN表示，其后附加压力数值。
机械设计手册管道与管道附件
机械设计手册管道与管道附件摘要：1.机泵白油罐检查的重要性2.机泵白油罐检查的具体内容3.机泵白油罐检查的注意事项4.机泵白油罐检查的记录方式正文：机泵白油罐检查记录表是记录机泵白油罐检查过程和结果的重要文件，对于保障机泵白油罐的正常运行，防止安全事故的发生具有重要的作用。
一、机泵白油罐检查的重要性机泵白油罐是工业生产中常见的一种设备，其主要作用是存储和输送白油。
白油在工业生产中具有广泛的应用，如润滑、密封、冷却等。
因此，机泵白油罐的运行状态直接影响到工业生产的正常进行。
定期对机泵白油罐进行检查，可以发现并及时解决设备存在的问题，避免因设备故障导致的生产事故，保证生产的顺利进行。
二、机泵白油罐检查的具体内容机泵白油罐检查主要包括以下几个方面：1.罐体检查：检查罐体是否有破损、裂缝、变形等情况，以确保罐体的完整性和安全性。
2.密封检查：检查罐盖、密封圈等密封部件是否完好，以确保白油的密封性。
3.泵检查：检查泵的运行状态，如泵的启停、流量、压力等参数是否正常，以确保泵的正常运行。
4.管道检查：检查管道是否有破损、漏油等情况，以确保白油的输送安全。
5.阀门检查：检查阀门的开关状态、密封性等，以确保阀门的正常工作和白油的流动控制。
6.接地检查：检查设备的接地是否良好，以确保设备的防静电措施到位。
7.仪表检查：检查压力表、温度计等仪表的工作状态，以确保数据的准确性。
三、机泵白油罐检查的注意事项在进行机泵白油罐检查时，应注意以下几点：1.检查前，应做好个人防护，如穿戴工作服、手套等，避免因接触白油而对皮肤造成损害。
2.检查过程中，应严格按照操作规程进行，避免因操作不当导致的安全事故。
3.在检查罐体、管道等设备时，应使用专业的检测工具，确保检查结果的准确性。
4.在检查过程中，如发现异常情况，应立即采取措施进行处理，避免事故扩大。
四、机泵白油罐检查的记录方式机泵白油罐检查记录应包括以下几个方面：1.检查日期：记录检查的时间，方便日后查询。
给排水管道
引言：给排水管道附件是指在给排水管道系统中所使用的一系列配件和附件，其作用是连接、支撑、密封和控制管道的流量。
合理选择和使用给排水管道附件对于管道系统的正常运行和安全性至关重要。
本文将对给排水管道附件进行详细介绍并探讨其相关问题。
概述：给排水管道附件主要包括管接头、法兰、螺栓、垫片、弯头、三通、异径管、法兰盲板、止回阀、渐开线蜗壳泵等，这些附件在给排水管道系统中起着不同的作用。
正文内容：1.管接头1.1轴向管接头轴向管接头用于连接两根管道的直接延伸，可通过焊接或螺纹连接实现。
焊接管接头通常需要进行预热、对位、焊接和后处理等工序，而螺纹管接头则更加方便拆卸和安装。
1.2弯头管接头弯头管接头用于改变管道的方向，其弯曲角度通常为90度、45度或30度。
常见的材质有铸铁、钢板和不锈钢等。
1.3管帽管帽用于封闭管道的末端，可以是一个封闭的端盖或一个螺纹连接的塞子。
2.法兰2.1普通法兰普通法兰是将两根管道通过法兰连接在一起，通常由两个法兰盘和螺栓组成。
法兰盘上有一定数量的螺孔，用来将两个法兰通过螺栓紧固在一起。
2.2扩口法兰扩口法兰是法兰盘上有扩口的一种特殊法兰，其扩口的作用是使管道连接口扩大，以便更好地适应连接处的流体流量。
3.螺栓和垫片3.1螺栓螺栓通常用于连接法兰盘和确保其紧固在一起。
螺栓通常由碳钢或不锈钢制成，根据使用环境的不同可能需要进行防腐处理。
3.2垫片垫片用于在法兰连接处提供密封功能，防止泄漏。
常见的垫片材料有橡胶、石棉橡胶、聚四氟乙烯和金属等。
4.三通和异径管4.1三通三通是一种管道附件，用于将一根管道分成两根不同方向的管道。
常见的三通材质有铸铁、不锈钢和铜等。
4.2异径管异径管是连接两根不同直径管道的一种附件。
常见的异径管材料有铸铁、钢板和不锈钢等。
5.法兰盲板和止回阀5.1法兰盲板法兰盲板用于封闭法兰连接口的一种附件，常用于暂时断开管道或进行维修。
5.2带法兰止回阀带法兰止回阀用于控制单向流量，防止流体在管道系统中倒流。
电厂管道常识知识点总结
电厂管道常识知识点总结一、电厂管道的基本概念1. 电厂管道是指在电厂内用于输送输电介质、冷却介质、压缩介质、冷却水等的管道系统。
它们连接着各种设备、设施，起到输送介质的作用。
2. 电厂管道通常由管道本身、支架、法兰、阀门、泵、管道附件等组成。
3. 管道的材质一般选择碳钢、合金钢、不锈钢、塑料或玻璃钢等材质，需要根据介质的特性和工况来选择合适的材质。
4. 电厂管道的设计、制造、安装和维护需要符合相关的标准和规范，以确保管道的安全运行。
二、电厂管道的设计1. 电厂管道的设计应当考虑介质的特性、流量、压力、温度、管道的材质、管径、管道的布局、支架的设计等因素，从而确保管道的安全运行。
2. 在设计过程中，需要遵循相关的设计规范和标准，例如《电厂锅炉和压力容器规范》、《电厂压力管道制作与安装技术规程》等。
3. 管道的支架设计需要考虑管道的重量、热胀冷缩、振动等因素，以确保管道在运行过程中不会产生断裂或漏水等安全问题。
4. 管道的防腐蚀设计也是设计过程中需要考虑的重要因素，例如在介质中含有腐蚀性物质时，需要选择耐腐蚀性能较好的材质或进行防腐蚀处理。
三、电厂管道的制造1. 电厂管道的制造一般由专业的管道制造厂家进行，制造过程需要符合相关的标准和规范，确保管道的质量。
2. 制造过程中，需要进行材质的选择、管道的成型、焊接、热处理、防腐蚀处理等工艺，以确保管道的性能符合设计要求。
3. 管道的焊接工艺需要符合相关的规范，确保焊口的质量。
4. 管道制造完成后，需要进行相关的检测和试验，例如压力试验、X射线探伤、磁粉探伤等，以确保管道的质量。
四、电厂管道的安装1. 管道安装过程需要遵循相关的安装规范和标准，例如《电厂压力管道制作与安装技术规程》等。
2. 安装过程中需要进行管道的铺设、焊接、支架的安装、阀门和附件的安装等工作，确保管道的安装质量。
3. 在安装过程中，需要确保管道的布局合理，支架的位置合适，以确保管道的安全运行。
管件知识大全.pdf
钢管管件知识一．管道系统概述：为了输送液体或气体，必须使用各种管道，管道中除直管道用钢管以外，还要用到各种管配件: 管道拐弯时必须用弯头，管道变径时要用大小头,分叉时要用三通，管道接头与接头相连接时要用法兰，为达到开启输送介质的目的，还要用各种阀门，为减少热膨冷缩或频繁振动对管道系统的影响，还要用膨胀节。
此外，在管路上，还有与各种仪器仪表相连接的各种接头﹑堵头等。
我们习惯将管道系统中除直管以外的其它配件统称为管配件。
二．金属材料常识：金属材料是我们日常生活及工业上应用最广泛的材料。
它主要分为钢﹑铁及有色金属等几类，而其中的钢又是应用最多最普遍的材料，钢中主要成份是铁元素，其余部分是人为添加的合金元素及各种杂质。
正是由于这些添加的合金元素的品种不同.数量不同才形成了各种各样的钢，如普通碳钢，不锈钢，合金钢等等，在这些添加元素中，碳C起着非常重要的作用。
钢中常见化学元素：各种钢中占多数百分比的为铁元素（Fe ），除之以外，通常还含有下列几种元素（通常称之为钢中的合金元素）：C（碳） Si（硅）Mn（锰）P（磷）S（硫）以及Cr（铬）Ni（镍）Mo（钼）Ti（钛）V（钒）等等。
一般情况下，其中P, S 为杂质成份，越低钢材质量越好。
钢的分类：按照钢中添加的合金元素品种的不同，我们可以将钢简单地分为三大类：碳钢.合金钢.不锈钢.⑴碳钢:其中合金元素只有C, Si, Mn, P, S五种,其按照P, S杂质含量高低,又分为普碳钢(P, S 一般≤%),和优碳钢(P, S一般≤%),常见钢种有:普碳钢: 215A.优碳钢: 20#.45#.16Mn等.这种钢强度及韧性一般，不耐腐蚀,可用于要求不高的场合,成本最低.⑵合金钢:除碳钢中含有的5种元素以外,还添加了10%以下的Cr Mo V 等元素,常见的钢种有:15CrMo 12Cr1MoV 1Cr5Mo 等.与碳钢相比,合金钢强度更高,耐温性能也提高,但抗腐蚀性能仍较差,因此,合金钢通常用于腐蚀不大的高温高压场合,如锅炉用钢,电厂热蒸汽输送等等,使用成本处于中等水平.⑶不锈钢:通常是在碳钢基础上.增加了高比例的Cr, Ni等合金而成,含量比例可达20%以上。
管道知识整理
管道是以直管、弯管、管件、管道附件、法兰连接件、阀门和支吊架等连接若干设备组成的系统，国际上对应的名词为piping。
火力发电厂中四大管道1：主蒸汽管道（过热器出口联箱到高压主汽门接口之间的两条高温高压蒸汽管道）；2：热再热蒸汽管道（再热器出口联箱到中压主汽门接口的两条高温高压蒸汽管道）；3：冷再热蒸汽管道（高压缸排汽口到再热器入口联箱接口之间的两条高温高压蒸汽管道）；4：高压给水管道（电动给水泵出口到省煤器入口联箱接口之间的高压锅炉供给水管道）。
管道系统概述：为了输送液体或气体，必须使用各种管道，管道中除直管道用钢管以外，还要用到各种管配件：管道拐弯时必须用弯头，管道变径时要用大小头，分叉时要用三通，管道接头与接头相连接时要用法兰，为达到开启输送介质的目的，还要用各种阀门，为减少热膨冷缩或频繁振动对管道系统的影响，还要用膨胀节。
此外，在管路上，还有与各种仪器仪表相连接的各种接头﹑堵头等。
三．管道系统常识3.1 管道常用材料：管道中常用的原材料有：板材、管材和锻件。
⑴板材：常见板材有卷板、平板和开平板.卷板通常成卷交货，优点是可根据需要任意截取长度，缺点是必须有相应的开卷设备，板面平整度一般.平板通常是成张交货，优点是板面平整，便于运输，使用缺点是有时板材使用率较低.开平板是将卷板通过剪板机剪成一块块经板面平整后而成的.区分平板和开平板的方法，除观察其表面及边缘平整度，光滑度外，还有一简便方法：真正的平板，每张上均有钢厂出厂时的标记，如厂家、规格、钢号等字样，而在开平板上就没有这些记号.板材理论重量计算公式为：碳钢板理重=长*宽*厚*7.85/106 (毫米为单位，重量为公详细）不锈钢板理重=长*宽*厚*7.91/106 (毫米为单位，重量为公斤)例如：一张1500*6000*6 的不锈钢板：理重=1500*6000*6*7.91=71190000，小数点前移6位=71.19Kg⑵管材：这主要指圆管，可分为焊管(直缝焊管、螺旋焊管)及无缝管.焊管(也叫有缝管)通常用于压力较低(20KG/CM2)的管道，其中螺旋焊管又主要用于大口径(如DN400以上)系统，因此，其壁厚一般较薄(通常SCH10以下).无缝管则一般用于压力较高的管道，由于无缝管生产工艺所限，我们常用的工业无缝管，通常是热轧而成，因此市场上可供热轧无缝管的壁厚，对于一定口径的管材，通常是有一定下限的(一般在SCH10以上)，此如：Φ27-Φ48壁厚≥2.0Φ57-Φ76壁厚≥3.0Φ89-Φ159壁厚≥3.5Φ168-Φ219壁厚≥4.0(Φ168*3市场有，但较少)Φ273壁厚≥6.0Φ325-Φ377壁厚≥8.0Φ402-Φ426壁厚≥9.0Φ530-Φ630壁厚≥10.0管材每米理论重量计算公式为：碳钢管理重=(外经-壁厚)*壁厚*0.02466 (毫米为单位，重量为公斤)不锈钢管理重=(外经-壁厚)*壁厚*0.02491 (毫米为单位，重量为公斤))例如：一根6米长273*8的不锈钢管：每米理重=(273-8)*8*0.02491=52.81Kg6米一根理重=52.81*6=316.86Kg(3)锻件：锻件通常用于制造法兰，承插件及某些接头。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
管道与管道附件知识汇总一、管道1、管道:由管道组件、支架、附属设施组成，用以输送、分配、混合、分离、排放、计量、控制或制止流体流动的管子、管件、法兰、螺栓连接、垫片、阀门和其它组成件或受压部件的装配总成。
管道组成件:用于连接或装配管道的元件。
它包括管子、管件、法兰、垫片、紧固件、阀门以及膨胀接头、挠性接头、耐压软管、疏水器、过滤器和分离器等。
附属设施:检查井管道支承件:管道安装件、附着件。
输送的介质有:气体、液体、颗粒2、管道的分类＊一般分三大类：工业管道：企事业单位用于输送工艺介质的工艺管道、工程管道及其它辅助管道：水、气、油-—-化学品—-—流体—-—颗粒物公用管道：公用事业或民用的:输送燃气、热力长输管道:产地、储存库、用户间的用于输送商品介质的管道：石油、天然气＊按照压力分:＊按照温度分：*管道分级: 3、管道图示：4、管道介质代号：饱和蒸汽管:S生活热水供水管：DH给水管：W压缩空气管:A5、管道标注：管道接头图示管件图示阀门及控制图示管道识别涂色二:管道规格及标示1、公称直径：公称直径是为了设计制造和维修的方便人为地规定的一种标准，也叫公称通径,是管子(或者管件）的规格名称。
目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸。
公称直径采用符号DN表示，它由字母和后跟无因次的数字组成，这个数字与端部连接件的孔径和外径（用mm表示）等特征尺寸直接相关。
同一公称直径的管子采用不同的标准体系，外经则可能有差异.对于同一标准、同一工程压力和同一公称直径的管子和法兰连接尺寸相同。
管子直径：可分为外径、内径、公称直径。
2、管系直径径及壁厚的表示方法:主要有两种，一种称公制系列（B系列），一种称为英制系列（A系列）。
以DN××表示的即为公制（B系列），以英寸表示的即表示英制（A系列)如：DN100的管子:镀锌钢管、焊接钢管、铸铁管:都用DN表示，尺寸是内径.无缝钢管：D外径X壁厚，如 D108＊5或Φ114×4。
5塑料管:用DN表示，如DN100（PPR管)=De110（PPR管)也可用外径表示：φ110*5三、管道材料离心球墨铸铁管是一种广泛用于压力供水、燃气输送的管材，高强度、高延伸、耐腐蚀的优良特性，使其具有铁的本质、钢的性能，是传统铸铁管和普通钢管的更新换代产品。
球墨铸铁管的特点在于铸件中存在一定数量的一定数量的球状石墨，这种球状石墨能使铸件达到确定的机械性能。
1)特性：工作压力：灰口铸铁的工作压力只有7kg/cm2，而球墨铸铁管却高达40-70kg/cm2,因而在生产、运输、安装中不怕碰撞，破损率极低.使用寿命：和钢管相比，寿命是其10倍。
壁厚：由于采用离心浇注成型,所以管壁比灰铁管薄三分之一。
几种管材机械性能比较2)承压能力:用于给排水系统时管道水压试验的试验压力为：当工作压力P ≤0.5Mpa时，应为2P;当工作压力P ＜0.5Mpa时,应为P+0。
5Mpa且不应小于0。
9Mpa,并保压10min。
3)规格尺寸：球墨铸铁直管按其标准壁厚可分为K8级、K9级、K10级、K12级，给排水系统一般使用K9级.T型接口球铁管重量见下表(K9级，标准有效长度6米）：公称直径DN （mm)外径De(mm)壁厚e（mm)每米重量（Kg/m）承口重量(近似值）（Kg）总重量（近似值)（Kg）500 532 9 104。
3 42。
8 669600 635 9。
9 137.3 59。
3 882700 738 10。
8 173。
9 79。
1 1123800 842 11。
7 215。
2 102。
6 1394900 945 12。
6 260.2 129.6 1691 1000 1048 13。
5 309。
3 161。
3 2017 1100 1152 14.4 362。
8 194。
7 2372 1200 1255 15。
3 420。
1 237。
7 2758 1400 1462 17。
1 547。
2 279。
3 3563无缝钢管是一种具有中空截面、周边没有接缝的圆形，方形，矩形钢材.无缝钢管是用钢锭或实心管坯经穿孔制成毛管，然后经热轧、冷轧或冷拨制成.无缝钢管具有中空截面,大量用作输送流体的管道,钢管与圆钢等实心钢材相比，在抗弯抗扭强度相同时，重量较轻，是一种经济截面钢材,广泛用于制造结构件和机械零件，如石油钻杆、汽车传动轴、自行车架以及建筑施工中用的钢脚手架等。
无缝钢管用途1.建筑类的有：底下管道输送最多较多、盖楼时抽取地下水、锅炉热水输送用等. 2。
机械加工、轴承套、加工机械配件等。
3.电气类的：燃气输送、水发电流体管道。
4.风力发电厂防静电管等。
产品名称材质执行标准规格产品应用高压化肥管102016MnGB6479-2000 ∮8—1240*1-200适用于工作温度为-40——400℃工作压力为10—32Mpa的化工设备及管道输送流体管10#、20＃ASTM A106A，B，C、A53A,B16Mn〈Q345A。
B.C.D。
E>GB/T8163—2008ASTM A106ASTM A53∮8—1240＊1—200适用于输送流体的一般无缝钢管一般结构管10#、20#、45#、27SiMnASTM A53A,B16Mn<Q345A，B，C，GB/T8162-2008GB/T17396-2009∮8—1240＊1—200适用于一般结构，工程支架、机械加工等D ，E〉ASTM A53石油套管J55、K55、N80、L80C90、C95、P110 API SPEC 5CTISO11960∮60.23—508。
00*4.24—16.13油管用于油井中抽取石油或天然气套管用作油气井的井壁焊接钢管（welded steel pipe）：由钢板或带钢卷成筒状经焊接而生产的钢管.根据焊接方法可分为电弧焊管、高频或低频电阻焊管、气焊管、炉焊管等；根据焊缝形式可分为直缝焊管和螺旋焊管。
按用途又分为一般焊管、镀锌焊管、吹氧焊管、电线套管、公制焊管、托辊管、深井泵管、汽车用管、变压器管、电焊薄壁管、电焊异型管和螺旋焊管。
镀锌管：冷镀锌管就是电镀锌，镀锌量很少，只有10－50g/m2，其本身的耐腐蚀性比热镀锌管相差很多。
正规的镀锌管生产厂家,为了保证质量，大多不采用电镀锌(冷镀）。
只有那些规模小、设备陈旧的小企业采用电镀锌,当然他们的价格也相对便宜一些。
目前建设部已正式下文，淘汰技术落后的冷镀锌管，今后不准用冷镀锌管作水、煤气管. 冷镀锌钢管镀锌层是电镀层，锌层与钢管基体独立分层.锌层较薄，锌层简单附着在钢管基体上,容易脱落.故其耐腐蚀性能差。
在新建住宅中，禁止使用冷镀锌钢管作为给水管。
1)连接方式有焊接、螺纹连接、法兰连接、卡箍连接等。
2)性能：耐腐蚀性：现在已不用于生活给水，埋地时须采取防腐措施强度: 强度高，承受内压力大。
输水性内表面光滑，水力条件好.能：经济性：造价较高，管材价格随原材料价格浮动，变化较大.3)承压能力：最高工作压力薄壁管不超过1。
2Mpa；普通管不超过2。
5Mpa，加厚管不超过3。
0Mpa。
用于给排水系统时管道水压试验的试验压力应为工作压力P+0。
5Mpa且不应小于0.9Mpa，并保压10min。
用于自动喷水灭火系统时，当系统设计工作压力等于或小于1.0MPa，水压强度试验压力应为设计工作压力的1。
5倍，并不应低于1。
4MPa；当系统设计工作压力大于1.0MPa，水压强度试验压力应为该工作压力加0。
4MPa。
4)用途：热镀锌带钢管广泛应用于建筑、机械、煤矿、化工、铁道车辆、汽车工业、公路、桥梁、集装箱、体育设施、农业机械、石油机械、探矿机械等制造工业。
镀锌钢管表面有热浸镀或电镀锌层的焊接钢管。
镀锌可增加钢管的抗腐蚀能力，延长使用寿命。
镀锌管的用途很广，除作输水、煤气、油等一般低压力流体的管线管外，还用作石油工业特别是海洋油田的油井管、输油管,化工焦化设备的油加热器、冷凝冷却器、煤馏洗油交换器用管，以及栈桥管桩、矿山坑道的支撑架用管等。
5)规格尺寸：铜管一种比较传统但价格比较昂贵的管道材质，耐用而且施工较为方便。
在很多进口卫浴产品中，铜管都是首位之选.价格是影响其使用量的最主要原因，另外铜蚀也是一方面的因素。
不锈钢管不锈钢无缝钢管适用于直饮水、冷热水、排水等系统。
耐腐蚀性：管材整体经固溶处理,表面经酸洗钝化,经久耐用。
机械性能：综合强度是镀锌管的2倍，是铜管的3倍。
重量：质轻，是镀锌管的1/3，特别适合于高层建筑的配管.卫生性：长期使用不易结垢，完全满足生饮水所用管材的卫生标准。
导热性能：热传导率低,是铜管的1/25，是钢管的1/4，热胀冷缩缓慢,适于暗埋施工.经济性:价格昂贵，施工造价高。
PVC管PVC，全名为Polyvinylchlorid，主要成份为聚氯乙烯，另外加入增塑剂、抗老化剂等一些有毒辅助材料来增强其耐热性,韧性，延展性等，故其产品一般不存放食品和药品。
这种表面膜的最上层是漆，中间的主要成分是聚氯乙烯，最下层是背涂粘合剂。
它是当今世界上深受喜爱、颇为流行并且也被广泛应用的一种合成材料。
它的全球使用量在各种合成材料中高居第二。
特点:✓具有较好的抗拉、抗压强度，但其柔性不如其他塑料管。
✓流体阻力小:PVC-U管材的管壁非常光滑，对流体的阻力很小,其粗糙系数仅为0。
009，其输水能力可比同等管径的铸铁管提高20%，比混凝土管提高40％。
✓耐腐蚀性、耐药品性优良:PVC—U管材具有优异的耐酸,耐碱,耐腐蚀，不受潮湿水份和土壤酸碱度的影响,管道铺设时不需任何防腐处理.✓具有良好的水密性:PVC—U管材的安装,不论采用粘接还是橡胶圈连接,均具有良好的水密性。
✓防咬啮：PVC—U管不是营养源,因此不会受到啮齿动物的侵蚀。
根据美国国家卫生基金会在密歇根州进行的试验证明,老鼠不会咬啮PVC-U管材。
U PVC 硬质聚氯乙烯UPVC又称硬PVC，它是氯乙烯单体经聚合反应而制成的无定形热塑性树脂加一定的添加剂(如稳定剂、润滑剂、填充剂等）组成.除了用添加剂外，还采用了与其它树脂进行共混改性的办法，使其具有明显的实用价值。
这些树脂有CPVC、PE、ABS、EVA、MBS等.UPVC的熔体粘度高，流动性差，即使提高注射压力和熔体温度，流动性的变化也不大。
另外,树脂的成型温度与热分解温度很接近,能够进行成型的温度范围很窄,是一种难于成型的材料.PVC-U和UPVC的区别PVC-U和UPVC就是我们通常说的PVC管，只是写法的顺序不一样而已。
PVC 生产过程中，为了增加PVC的塑化性能，提高生产效率,会添加增塑剂（如DOP,DBP，DINP等），而添加增塑剂的PVC制品会比较软。
一般我们将加工过程中不添加增塑剂的PVC制品统称为UPVC，亦可写作PVC—U。
