第十三章 电磁感应与电磁波初步练习题附答案
高中物理必修第3册第十三章 电磁感应与电磁波试卷练习(Word版 含答案)
高中物理必修第3册第十三章 电磁感应与电磁波试卷练习（Word 版 含答案）一、第十三章 电磁感应与电磁波初步选择题易错题培优（难）1．如图为两形状完全相同的金属环A 、B 平行竖直的固定在绝缘水平面上，且两圆环的圆心O l 、O 2的连线为一条水平线，其中M 、N 、P 为该连线上的三点，相邻两点间的距离满足MO l =O 1N=NO 2 =O 2P ．当两金属环中通有从左向右看逆时针方向的大小相等的电流时，经测量可得M 点的磁感应强度大小为B 1、N 点的磁感应强度大小为B 2，如果将右侧的金属环B 取走，P 点的磁感应强度大小应为A ．21B B - B ．212B B -C ．122B B -D ．13B 【答案】B 【解析】对于图中单个环形电流，根据安培定则，其在轴线上的磁场方向均是向左，故P 点的磁场方向也是向左的.设1122MO O N NO O P l ====，设单个环形电流在距离中点l 位置的磁感应强度为1l B ，在距离中点3l 位置的磁感应强度为3l B ，故M 点磁感应强度113l l B B B =+，N 点磁感应强度211l l B B B =+，当拿走金属环B 后，P 点磁感应强度2312P l B B B B ==-，B 正确；故选B. 【点睛】本题研究矢量的叠加合成(力的合成，加速度，速度，位移，电场强度，磁感应强度等)，满足平行四边形定则；掌握特殊的方法（对称法、微元法、补偿法等）．2．为了解释地球的磁性，19世纪安培假设：地球的磁场是由绕过地心的轴的环形电流I 引起的．在下列四个图中，正确表示安培假设中环形电流方向的是（ ）A ．B ．C ．D ．【答案】B 【解析】 【分析】要知道环形电流的方向首先要知道地磁场的分布情况：地磁的南极在地理北极的附近，故右手的拇指必需指向南方，然后根据安培定则四指弯曲的方向是电流流动的方向从而判定环形电流的方向．【详解】地磁的南极在地理北极的附近，故在用安培定则判定环形电流的方向时右手的拇指必需指向南方；而根据安培定则：拇指与四指垂直，而四指弯曲的方向就是电流流动的方向，故四指的方向应该向西．故B正确．【点睛】主要考查安培定则和地磁场分布，掌握安培定则和地磁场的分布情况是解决此题的关键所在．另外要掌握此类题目一定要乐于伸手判定．3．已知无限长通电直导线周围某一点的磁感应强度B的表达式：02IBrμπ=，其中r0是该点到通电直导线的距离，I为电流强度，μ0为比例系数（单位为N/A2）．试推断，一个半径为R的圆环，当通过的电流为I时，其轴线上距圆心O点为r0处的磁感应强度应为（）A．()232222r IR r+B．()32222IRR rμ+C．()232222IRR rμ+D．()20032222r IR rμ+【答案】C【解析】根据，02IBrμπ=,μ0单位为：T•m/A；A、等式右边单位：23m A=A/mm，左边单位为T，不同，故A错误；B、等式右边单位：3(T m/A)m A=T/mm⋅⋅，左边单位为T，不同，故B错误；C、等式右边单位：23(T m/A)m A=Tm⋅⋅，左边单位为T，相同，故C正确；D、等式右边单位23(T m/A)m A=Tm⋅⋅，左边单位为T，相同，但当r0=0时B=0，显然不合实际，故D错误；故选C.【点睛】本题要采用量纲和特殊值的方法进行判断，即先根据单位判断，再结合r0取最小值进行分析.结合量纲和特殊值进行判断是解决物理问题的常见方法.4．分子运动看不见、摸不着，不好研究，但科学家可以通过研究墨水的扩散现象认识它，这种方法在科学上叫做“转换法”，下面是小红同学在学习中遇到的四个研究实例，其中采取的方法与刚才研究分子运动的方法相同的是（）A．研究电流、电压和电阻关系时，先使电阻不变去研究电流与电压的关系；然后再让电压不变去研究电流与电阻的关系B．用磁感线去研究磁场问题C．研究电流时，将它比做水流D．电流看不见、摸不着，判断电路中是否有电流时，我们可通过电路中的灯泡是否发光去确定【答案】D【解析】【分析】【详解】A．这种研究方法叫控制变量法，让一个量发生变化，其它量不变，A错误；B．用磁感线去研究磁场问题的方法是建立模型法，使抽象的问题具体化，B错误C．将电流比做水流，这是类比法，C错误D．判断电路中是否有电流时，我们可通过电路中的灯泡是否发光去确定，即将电流的有无转化为灯泡是否发光，故是转化法，D正确。
高中物理第十三章 电磁感应与电磁波精选测试卷复习练习(Word版 含答案)
8．正三角形ABC在纸面内，在顶点B、C处分别有垂直纸面的长直导线，通有方向如图所示、大小相等的电流，正方形abcd也在纸面内，A点为正方形对角线的交点，ac连线与BC平行，要使A点处的磁感应强度为零，可行的措施是
A．在a点加一个垂直纸面的通电长直导线，电流方向垂直纸面向外
B．在b点加一个垂直纸面的通电长直导线，电流方向垂直纸面向里
D．大小 ，方向沿y轴正方向
【答案】D
【解析】
【分析】
【详解】
根据磁场的叠加原理，将最右面电流向里的导线在O点产生的磁场与最左面电流向外的导线在O点产生的磁场进行合成，则这两根导线的合磁感应强度为B1；
同理，将左上方电流向外的导线在O点产生的磁场与右下方电流向里的导线在O点产生的磁场进行合成，则这两根导线的合磁感应强度为B2；
D.在d点加一个垂直纸面的通电长直导线，电流方向垂直纸面向里，根据安培定则可知b在A点产生的磁场方向向右，A点处的磁感应强度不可能为零，故D错误。
9．如图所示，真空中两个等量异种点电荷＋q(q＞0)和-q以相同角速度绕O点在纸面中沿逆时针方向匀速转动，O点离＋q较近，则( )
A．O点的磁感应强度方向始终垂直纸面向外
选项D正确，ABC错误。
故选D。
6．分子运动看不见、摸不着，不好研究，但科学家可以通过研究墨水的扩散现象认识它，这种方法在科学上叫做“转换法”，下面是小红同学在学习中遇到的四个研究实例，其中采取的方法与刚才研究分子运动的方法相同的是（ ）
A．研究电流、电压和电阻关系时，先使电阻不变去研究电流与电压的关系；然后再让电压不变去研究电流与电阻的关系
A．线圈平面沿着与磁感线垂直的方向运动
B．线圈平面沿着与磁感线平行的方向运动
C．线圈绕着与磁场平行的直径ab旋转
高中物理第十三章 电磁感应与电磁波第十三章 电磁感应与电磁波精选试卷测试卷(含答案解析)

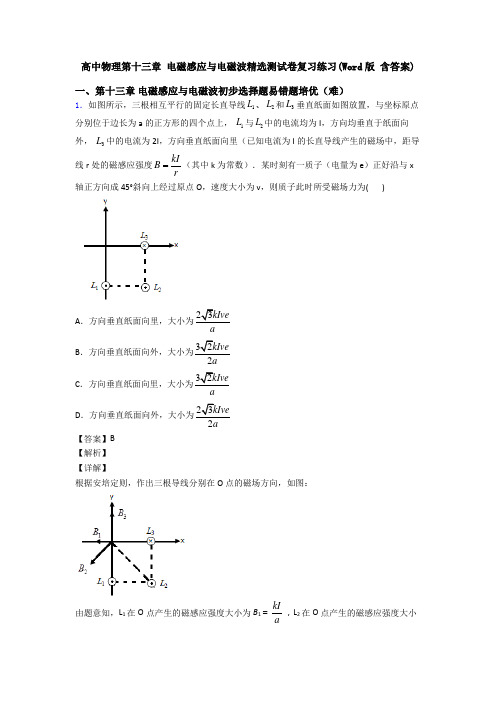

高中物理第十三章 电磁感应与电磁波第十三章 电磁感应与电磁波精选试卷测试卷（含答案解析）一、第十三章 电磁感应与电磁波初步选择题易错题培优（难）1．如图所示，三根相互平行的固定长直导线1L 、2L 和3L 垂直纸面如图放置，与坐标原点分别位于边长为a 的正方形的四个点上， 1L 与2L 中的电流均为I ，方向均垂直于纸面向外， 3L 中的电流为2I ，方向垂直纸面向里（已知电流为I 的长直导线产生的磁场中，距导线r 处的磁感应强度kI B r（其中k 为常数）．某时刻有一质子（电量为e ）正好沿与x 轴正方向成45°斜向上经过原点O ，速度大小为v ，则质子此时所受磁场力为( )A ．方向垂直纸面向里，大小为23kIve B ．方向垂直纸面向外，大小为32kIve C ．方向垂直纸面向里，大小为32kIve a D ．方向垂直纸面向外，大小为232kIve a【答案】B【解析】【详解】 根据安培定则，作出三根导线分别在O 点的磁场方向，如图：由题意知，L 1在O 点产生的磁感应强度大小为B 1＝ kIa，L 2在O 点产生的磁感应强度大小为B2＝2kIa，L3在O点产生的磁感应强度大小为B3＝2kIa，先将B2正交分解，则沿x轴负方向的分量为B2x＝2kIasin45°＝2kIa，同理沿y轴负方向的分量为B2y＝2kIasin45°＝2kIa，故x轴方向的合磁感应强度为B x＝B1+B2x＝32kIa，y轴方向的合磁感应强度为B y＝B3−B2y＝32kIa，故最终的合磁感应强度的大小为22322x ykIB B Ba＝＝，方向为tanα＝yxBB＝1，则α=45°，如图：故某时刻有一质子（电量为e）正好沿与x轴正方向成45°斜向上经过原点O，由左手定则可知，洛伦兹力的方向为垂直纸面向外，大小为f＝eBv＝322kIvea，故B正确; 故选B．【点睛】磁感应强度为矢量，合成时要用平行四边形定则，因此要正确根据安培定则判断导线周围磁场方向是解题的前提.2．三根相互平行的通电长直导线放在等边三角形的三个顶点上，右图为其截面图，电流方向如图所示．若每根导线的电流均为I，每根直导线单独存在时，在三角形中心O点产生的磁感应强度大小都是B，则三根导线同时存在时O点的磁感应强度大小为（）A．0 B．B C．2B D．B【答案】C【解析】分析：三角形中心O点到三根导线的距离相等．根据安培定则判断三根导线在O点产生的磁感应强度的方向，根据平行四边形定则进行合成，求出三根导线同时存在时的磁感应强度大小．解答：解：根据安培定则判断得知：三根导线在O 点产生的磁感应强度的方向分别为：上面导线产生的B 方向水平向左，大小为B ；下面左边导线产生的B 方向斜向左上方，与水平成60°角，下面右边导线产生的B 方向斜向右上方，与水平成60°角，则根据平行四边形定则进行合成可知，下面两根导线产生的合场强大小为B ，方向水平向左，所以三根导线同时存在时的磁感应强度大小为2B ，方向水平向左．故选C点评：本题首先运用安培定则判断B 的方向，其次要利用平行四边形定则进行合成，同时要利用好几何关系．3．如图甲，一电流强度为I 的通电直导线在其中垂线上A 点处的磁感应强度B ∝，式中r 是A 点到直导线的距离．在图乙中是一电流强度为I 的通电圆环，O 是圆环的圆心，圆环的半径为R ，B 是圆环轴线上的一点，OB 间的距离是r 0，请你猜测B 点处的磁感应强度是( )A ．220R I B r ∝ B ．()32220IB R r∝+C ．()232220R I B R r∝+D ．()2032220r I B R r ∝+【答案】C 【解析】因一电流强度为I 的通电直导线在其中垂线上A 点处的磁感应强度B ∝ Ir，设比例系数为k ，得：B=K I r ，其中 I r的单位A/m ；220R I r 的单位为A ，当r 0为零时，O 点的磁场强度变为无穷大了，不符合实际，选项A 错误．()32220IR r + 的单位为A/m 3，单位不相符，选项B 错误，()232220R IRr +的单位为A/m ，单位相符；当r 0为零时，也符合实际，选项C 正确．()2032220r I R r + 的单位为A/m ，单位相符；但当r 0为零时，O 点的磁场强度变为零了，不符合实际，选项D 错误；故选C ．点睛：本题关键是结合量纲和特殊值进行判断，是解决物理问题的常见方法，同时要注意排除法的应用，有时能事半功倍．4．三根通电长直导线垂直纸面平行固定，其截面构成一正三角形，O 为三角形的重心，通过三根直导线的电流分别用I 1、I 2、I 3表示，方向如图。
高中物理第十三章 电磁感应与电磁波精选测试卷练习(Word版 含答案)
B．当 时，O点处导线受到的安培力大小为
C．当 时，O点处导线受到的安培力大小为
D．当 时，O点处导线受到的安培力大小为2F
【答案】C
【解析】
【分析】
【详解】
根据安培定则画出 在O点的磁感应强度 的示意图如图所示
当 时，三根导线在O点产生的磁感应强度大小相等，设为 ，根据磁场叠加原理可知，此时O点的磁感应强度为
C．线圈绕着与磁场平行的直径ab旋转
D．线圈绕着与磁场垂直的直径cd旋转
【答案】D
【解析】
【分析】
【详解】
A．线圈平面沿着与磁感线垂直的方向运动时，磁通量始终为零，保持不变，线圈中没有感应电流产生；故A错误．
B．线圈平面沿着与磁感线平行的方向运动时，磁通量始终为零，保持不变，线圈中没有感应电流产生；故B错误．
A.ab向左运动，cd向右运动，与结果一致，故A正确；
B.ab向右运动，cd向左运动，与结果不一致，故B错误；
C.ab、cd都向右运动，与结果不一致，故C错误；
D.ab、cd保持静止，与结果不一致，故D错误；
2．为了解释地球的磁性，19世纪安培假设：地球的磁场是由绕过地心的轴的环形电流I引起的．在下列四个图中，正确表示安培假设中环形电流方向的是（）
B．它说明了电能生磁
C．它是指变化的磁场产生电流的现象
D．它揭示了电流受到安培力的原因
【答案】C
【解析】
【分析】
【详解】
电磁感应现象最先是由法拉第通过实验发现的，它说明了磁能生电的问题，它是指变化的磁场产生电流的现象，故选项C正确．
A． B． C． D．
【答案】B
【ห้องสมุดไป่ตู้析】
《好题》高中物理必修三第十三章《电磁感应与电磁波初步》检测题(含答案解析)(4)
一、选择题1．如图所示，光滑的水平桌面上平行放置三根长直导线a 、b 、c ，导线中分别通有大小为a I 、b I 和c I 恒定电流，已知通电长直导线在其周围空间某点产生的磁感应强度kl B r =，其中I 表示电流大小，r 表示该点到导线的距离，k 为常数，导线a 、b 之间的距离小于b 、c 之间的距离，在安培力作用下，三根导线均处于静止状态，则下列说法正确的是（ ）A ．三根导线中电流方向均相同B ．导线a 中的电流一定与导线c 中的电流反向C ．三根导线中电流大小关系为b a c I I I <<D ．三根导线中电流大小关系为a b c I I I <<2．最早发现电流磁效应的科学家是（ ）A ．库仑B ．安培C ．伏特D ．奥斯特 3．如图所示，一个正电子沿着逆时针方向做匀速圆周运动，则此正电子的运动（ ）A ．不产生磁场B ．产生磁场，圆心处的磁场方向垂直纸面向里C ．产生磁场，圆心处的磁场方向垂直纸面向外D ．只在圆周内侧产生磁场4．下列有关物理学史的说法正确的是（ ）A ．伽利略发现了行星运动的规律B ．库仑提出了库仑定律，并最早用实验测得元电荷e 的数值C ．奥斯特首先发现了电流的磁效应D ．牛顿发现了万有引力定律，并计算出太阳与地球之间的引力大小5．在同一条竖直线上有A 、B 两根无限长直导线平行放置，导线中通有恒定电流均为I ，方向如图所示，o 为两根直导线连线的中点，a 、b 是中垂线上的两点且oa =ob ，则关于a 、o 、b 三点的磁感应强度比较（ ）A．o点磁感应强度最大且方向沿OA向上B．o点磁感应强度最小且为零C．a、b点磁感应强度大小相等，方向相反D．a、b点磁感应强度大小相等，方向相同6．下列图像中，小磁针静止时的方向正确的是（）A．B．C．D．7．如图为三根通电平行直导线的断面图，若它们的电流大小都相同，且AB AC AD==，则A点的磁感应强度的方向是（）A．垂直纸面指向纸外B．垂直纸面指向纸里C．沿纸面由A指向B D．沿纸面由A指向D8．磁场具有能量，磁场中单位体积内所具有的磁场能量叫磁场的能量密度，用符号ω表示，其表达式为ω＝σB2，式中B为磁感应强度，在空气中σ为一常量。
高中物理第十三章 电磁感应与电磁波精选测试卷达标训练题(Word版 含答案)
高中物理第十三章电磁感应与电磁波精选测试卷达标训练题（Word版含答案）一、第十三章电磁感应与电磁波初步选择题易错题培优（难）1．如图所示，通电螺线管置于水平放置的光滑平行金属导轨MN和PQ之间，ab和cd是放在导轨上的两根金属棒，它们分别静止在螺线管的左右两侧，现使滑动变阻器的滑动触头向左滑动，则ab和cd棒的运动情况是()A．ab向左运动，cd向右运动B．ab向右运动，cd向左运动C．ab、cd都向右运动D．ab、cd保持静止【答案】A【解析】【分析】【详解】由安培定则可知螺线管中磁感线方向向上，金属棒ab、cd处的磁感线方向均向下，当滑动触头向左滑动时，螺线管中电流增大，因此磁场变强，即磁感应强度变大，回路中的磁通量增大，由楞次定律知，感应电流方向为a→c→d→b→a，由左手定则知ab受安培力方向向左，cd受安培力方向向右，故ab向左运动，cd向右运动；A. ab向左运动，cd向右运动，与结果一致，故A正确；B. ab向右运动，cd向左运动，与结果不一致，故B错误；C. ab、cd都向右运动，与结果不一致，故C错误；D. ab、cd保持静止，与结果不一致，故D错误；2．取两个完全相同的长导线，用其中一根绕成如图（a）所示的螺线管，当该螺线管中通以电流强度为I的电流时，测得螺线管内中部的磁感应强度大小为B，若将另一根长导线对折后绕成如图（b）所示的螺线管，并通以电流强度也为I的电流时，则在螺线管内中部的磁感应强度大小为（）A．0 B．0.5B C．B D．2 B【答案】A【解析】试题分析：乙为双绕线圈，两股导线产生的磁场相互抵消，管内磁感应强度为零，故A正确．考点：磁场的叠加名师点睛：本题比较简单，考查了通电螺线管周围的磁场，弄清两图中电流以及导线的绕法的异同即可正确解答本题．3．如图甲，一电流强度为I 的通电直导线在其中垂线上A 点处的磁感应强度B ∝，式中r 是A 点到直导线的距离．在图乙中是一电流强度为I 的通电圆环，O是圆环的圆心，圆环的半径为R ，B 是圆环轴线上的一点，OB 间的距离是r 0，请你猜测B 点处的磁感应强度是( )A ．220R IB r ∝B ．()32220IB R r∝+C ．()232220R IB Rr ∝+D ．()2032220r IB Rr∝+【答案】C 【解析】因一电流强度为I 的通电直导线在其中垂线上A 点处的磁感应强度B ∝ I r，设比例系数为k ，得：B=K I r ，其中 Ir的单位A/m ；220R I r 的单位为A ，当r 0为零时，O 点的磁场强度变为无穷大了，不符合实际，选项A 错误．()32220IRr+ 的单位为A/m 3，单位不相符，选项B 错误，()232220R IRr+的单位为A/m ，单位相符；当r 0为零时，也符合实际，选项C 正确．()2032220r IRr+ 的单位为A/m ，单位相符；但当r 0为零时，O 点的磁场强度变为零了，不符合实际，选项D 错误；故选C ．点睛：本题关键是结合量纲和特殊值进行判断，是解决物理问题的常见方法，同时要注意排除法的应用，有时能事半功倍．4．已知无限长通电直导线周围某一点的磁感应强度B的表达式：02IBrμπ=，其中r0是该点到通电直导线的距离，I为电流强度，μ0为比例系数（单位为N/A2）．试推断，一个半径为R的圆环，当通过的电流为I时，其轴线上距圆心O点为r0处的磁感应强度应为（）A．()232222r IR r+B．()32222IRR rμ+C．()232222IRR rμ+D．()20032222r IR rμ+【答案】C【解析】根据，02IBrμπ=,μ0单位为：T•m/A；A、等式右边单位：23m A=A/mm，左边单位为T，不同，故A错误；B、等式右边单位：3(T m/A)m A=T/mm⋅⋅，左边单位为T，不同，故B错误；C、等式右边单位：23(T m/A)m A=Tm⋅⋅，左边单位为T，相同，故C正确；D、等式右边单位23(T m/A)m A=Tm⋅⋅，左边单位为T，相同，但当r0=0时B=0，显然不合实际，故D错误；故选C.【点睛】本题要采用量纲和特殊值的方法进行判断，即先根据单位判断，再结合r0取最小值进行分析.结合量纲和特殊值进行判断是解决物理问题的常见方法.5．三根通电长直导线垂直纸面平行固定，其截面构成一正三角形，O为三角形的重心，通过三根直导线的电流分别用I1、I2、I3表示，方向如图。
高中物理第十三章 电磁感应与电磁波第十三章 电磁感应与电磁波精选测试卷测试卷附答案
高中物理第十三章电磁感应与电磁波第十三章电磁感应与电磁波精选测试卷测试卷附答案一、第十三章电磁感应与电磁波初步选择题易错题培优（难）1．三根相互平行的通电长直导线放在等边三角形的三个顶点上，右图为其截面图，电流方向如图所示．若每根导线的电流均为I，每根直导线单独存在时，在三角形中心O点产生的磁感应强度大小都是B，则三根导线同时存在时O点的磁感应强度大小为（）A．0 B．B C．2B D．B【答案】C【解析】分析：三角形中心O点到三根导线的距离相等．根据安培定则判断三根导线在O点产生的磁感应强度的方向，根据平行四边形定则进行合成，求出三根导线同时存在时的磁感应强度大小．解答：解：根据安培定则判断得知：三根导线在O点产生的磁感应强度的方向分别为：上面导线产生的B方向水平向左，大小为B；下面左边导线产生的B方向斜向左上方，与水平成60°角，下面右边导线产生的B方向斜向右上方，与水平成60°角，则根据平行四边形定则进行合成可知，下面两根导线产生的合场强大小为B，方向水平向左，所以三根导线同时存在时的磁感应强度大小为2B，方向水平向左．故选C点评：本题首先运用安培定则判断B的方向，其次要利用平行四边形定则进行合成，同时要利用好几何关系．2．为了解释地球的磁性，19世纪安培假设：地球的磁场是由绕过地心的轴的环形电流I引起的．在下列四个图中，正确表示安培假设中环形电流方向的是（）A．B． C．D．【答案】B【解析】【分析】要知道环形电流的方向首先要知道地磁场的分布情况：地磁的南极在地理北极的附近，故右手的拇指必需指向南方，然后根据安培定则四指弯曲的方向是电流流动的方向从而判定环形电流的方向．【详解】地磁的南极在地理北极的附近，故在用安培定则判定环形电流的方向时右手的拇指必需指向南方；而根据安培定则：拇指与四指垂直，而四指弯曲的方向就是电流流动的方向，故四指的方向应该向西．故B正确．【点睛】主要考查安培定则和地磁场分布，掌握安培定则和地磁场的分布情况是解决此题的关键所在．另外要掌握此类题目一定要乐于伸手判定．3．已知通电长直导线在其周围某点产生磁场的磁感应强度大小B0与通电导线中的电流强度I成正比，与该点到通电导线的距离r成反比，即0IB kr，式中k为比例系数。
人教版高中物理第十三章 电磁感应与电磁波精选试卷练习(Word版 含答案)
人教版高中物理第十三章电磁感应与电磁波精选试卷练习（Word版含答案）一、第十三章电磁感应与电磁波初步选择题易错题培优（难）1．如图为两组同心闭合线圈的俯视图，若内线圈通有图示的I1方向的电流，则当I1增大时外线圈中的感应电流I2的方向及I2受到的安培力F的方向分别是( )A．I2顺时针方向，F沿半径指向圆心B．I2顺时针方向，F沿半径背离圆心向外C．I2逆时针方向，F沿半径指向圆心D．I2逆时针方向，F沿半径背离圆心向外【答案】D【解析】【详解】如图内线圈的电流方向为顺时针方向，由安培定则分析得知，外线圈中磁通量方向向里，当I1增大时，穿过外线圈的磁通量增大，根据楞次定律判断外线圈中的感应电流I2的方向为逆时针，外线圈所在处磁场方向向外。
根据左手定则分析得到：I2受到的安培力F方向是沿半径背离圆心向外．所以D正确，ABC错误。
2．分子运动看不见、摸不着，不好研究，但科学家可以通过研究墨水的扩散现象认识它，这种方法在科学上叫做“转换法”，下面是小红同学在学习中遇到的四个研究实例，其中采取的方法与刚才研究分子运动的方法相同的是（）A．研究电流、电压和电阻关系时，先使电阻不变去研究电流与电压的关系；然后再让电压不变去研究电流与电阻的关系B．用磁感线去研究磁场问题C．研究电流时，将它比做水流D．电流看不见、摸不着，判断电路中是否有电流时，我们可通过电路中的灯泡是否发光去确定【答案】D【解析】【分析】【详解】A．这种研究方法叫控制变量法，让一个量发生变化，其它量不变，A错误；B．用磁感线去研究磁场问题的方法是建立模型法，使抽象的问题具体化，B错误C．将电流比做水流，这是类比法，C错误D．判断电路中是否有电流时，我们可通过电路中的灯泡是否发光去确定，即将电流的有无转化为灯泡是否发光，故是转化法，D正确。
故选D 。
3．如图所示，三根完全相同的通电直导线a 、b 、c 平行固定，三根导线截面的连线构成一等边三角形，O 点为三角形的中心，整个空间有磁感应强度大小为B 、方向平行于等边三角形所在平面且垂直bc 边指向a 的匀强磁场。
(易错题)高中物理必修三第十三章《电磁感应与电磁波初步》测试题(含答案解析)(5)
一、选择题1．(0分)[ID：126778]如图所示，等腰直角三角形ABC中，D是AB边的中点，置于B点B。
若在C点放置一的直导线中通垂直纸面向里恒定电流时，D点的磁感应强度大小为根电流大小相同、方向相反的直导线，则D点的磁感应强度变为（）2B，方向向上A．2B，方向向右B．2B，方向垂直于AB向上C．022B，方向向上D．2．(0分)[ID：126777]关于磁感应强度，下列说法正确的是（）A．一小段通电导线放在磁感应强度不为零的位置，那么它受到的磁场力可能为零B．通电导线所受的磁场力为零，该处的磁感应强度也一定为零C．放置在磁场中1m长的通电导线，通过1A的电流，受到的磁场力为1N，则该处的磁感应强度就是1TD．磁场中某处的磁感应强度的方向跟电流在该处受到的磁场力F的方向相同3．(0分)[ID：126772]关于磁通量的概念，以下说法中正确的是（）A．磁感应强度越大，穿过闭合回路的磁通量也越大B．磁感应强度越大，线圈面积越大，则穿过闭合回路的磁通量也越大C．磁通量发生变化，一定是磁场发生变化引起的D．穿过线圈的磁通量为零，但磁感应强度不一定为零4．(0分)[ID：126745]如图所示，在通电螺线管附近放置四枚小磁针a、b、c、d，小磁针静止时，指向正确的是（涂黑的一端为N极）（）A．a B．b C．c D．d5．(0分)[ID：126739]1831年8月29日，法拉第经历近十年的研究终于在一次实验中发现了电磁感应现象：把两个线圈绕在同一个铁环上（如图），一个线圈接到电源上，另一个线圈接入“电流表”，在给一个线圈通电或断电的瞬间，另一个线圈中也出现了电流。
之后他设计出几十个关于电磁感应现象的实验，并把它们总结成五类情况，请结合你学习电磁感应知识判断以下哪个选项不属于这五类现象（）A．恒定的电流B．变化的磁场C．运动的磁铁D．在磁场中运动的导体6．(0分)[ID：126721]指南针是我国古代四大发明之一，东汉学者王充在《论衡》一书中描述的“司南”是人们公认的最早的磁性定向工具，指南针能指示南北方向是由于() A．指南针的两个磁极相互吸引B．指南针的两个磁极相互排斥C．指南针能吸引铁、钴、镍等物质D．地磁场对指南针的作用7．(0分)[ID：126720]关于磁感强度B，下列说法中正确的是A．磁场中某点B的大小，跟放在该点的试探电流元的情况有关B．磁场中某点B的方向，跟该点处试探电流元所受磁场力方向一致C．在磁场中某点试探电流元不受磁场力作用时，该点B值大小为零D．在磁场中磁感线越密集的地方，磁感应强度越大8．(0分)[ID：126718]三条在同一平面（纸面）内的长直绝缘导线组成一等边三角形，在导线中通过的电流均为I，方向如图所示。
人教版高中物理第十三章 电磁感应与电磁波精选试卷复习练习(Word版 含答案)
人教版高中物理第十三章电磁感应与电磁波精选试卷复习练习(Word版含答案)一、第十三章电磁感应与电磁波初步选择题易错题培优（难）1．如图所示，通电螺线管置于水平放置的光滑平行金属导轨MN和PQ之间，ab和cd是放在导轨上的两根金属棒，它们分别静止在螺线管的左右两侧，现使滑动变阻器的滑动触头向左滑动，则ab和cd棒的运动情况是()A．ab向左运动，cd向右运动B．ab向右运动，cd向左运动C．ab、cd都向右运动D．ab、cd保持静止【答案】A【解析】【分析】【详解】由安培定则可知螺线管中磁感线方向向上，金属棒ab、cd处的磁感线方向均向下，当滑动触头向左滑动时，螺线管中电流增大，因此磁场变强，即磁感应强度变大，回路中的磁通量增大，由楞次定律知，感应电流方向为a→c→d→b→a，由左手定则知ab受安培力方向向左，cd受安培力方向向右，故ab向左运动，cd向右运动；A. ab向左运动，cd向右运动，与结果一致，故A正确；B. ab向右运动，cd向左运动，与结果不一致，故B错误；C. ab、cd都向右运动，与结果不一致，故C错误；D. ab、cd保持静止，与结果不一致，故D错误；2．如图所示，匀强磁场中有一圆形闭合线圈，线圈平面与磁感线平行，能使线圈中产生感应电流的应是下述运动中的哪一种（）A．线圈平面沿着与磁感线垂直的方向运动B．线圈平面沿着与磁感线平行的方向运动C．线圈绕着与磁场平行的直径ab旋转D．线圈绕着与磁场垂直的直径cd旋转【答案】D【解析】【分析】【详解】A ．线圈平面沿着与磁感线垂直的方向运动时，磁通量始终为零，保持不变，线圈中没有感应电流产生；故A 错误．B ．线圈平面沿着与磁感线平行的方向运动时，磁通量始终为零，保持不变，线圈中没有感应电流产生；故B 错误．C ．线圈绕着与磁场平行的直径ab 旋转时，磁通量始终为零，保持不变，线圈中没有感应电流产生；故C 错误．D ．线圈绕着与磁场垂直的直径cd 旋转时，磁通量从无到有发生变化，线圈中有感应电流产生；故D 正确．故选D ．【点睛】 感应电流产生的条件有两个：一是线圈要闭合；二是磁通量发生变化.3．三根通电长直导线垂直纸面平行固定，其截面构成一正三角形，O 为三角形的重心，通过三根直导线的电流分别用I 1、I 2、I 3表示，方向如图。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第十三章电磁感应与电磁波初步练习题
一、单选题
1．在匀强磁场中有一个闭合金属线框如图所示，它可以绕OO 轴转动，开始时金属线框与磁感线平行，则（C）
A．当金属线框平面与磁感线平行时，穿过线框的磁通量最大
B．当线框平面与磁感线垂直时，穿过线框的磁通量为零
C．当线框平面与磁感线垂直时，穿过线框的磁通量最大
D．当线框平面与磁感线成任意角度时，穿过线框的磁通量变为零
2．关于电流周围的磁感线分布情况，图中哪一个是正确的是（A）
A．B．C．D．
3．关于磁感线和电场线的说法中正确的是（B）
A．磁感线是人们为了研究问题的方便而假想的曲线，而电场线是真实存在的
B．磁感线是封闭曲线，电场线不是封闭曲线
C．磁感线是从N极出发S极终止，电场线是从正电荷出发负电荷终止
D．磁感线是磁场中铁屑排列成的曲线，而电场线是点电荷在电场中运动的轨迹
4．选项图所示的条件下，闭合矩形线圈能产生感应电流的是（磁场范围足够大）（）A．B．
C．D．
5．关于电磁波及电磁波谱，下列说法正确的是（D）
A．雷达是用X光来测定物体位置的设备
B．医学检查中的拍片实际上是让患者接受一定剂量的γ射线照射
C．用红外线照射时，大额钞票上用荧光物质印刷的文字会发出可见光D．变化的电场可以产生磁场
6．下列各说法中正确的是（D）
A．由B = F
IL
可知，磁场中某点的磁感应强度B与磁场力F成正比，与电流元IL成反比
B．通电导线在不受磁场力的地方，磁感应强度一定为零
C．试探电荷在不受电场力的地方，电场强度不一定为零
D．一小段长为L = 0.5m的导线放在匀强磁场中，当通过的电流I = 2A时，受到的磁场力为4N，则该处的磁感应强度大小可能为6T
7．某区域存在如图所示的磁场，其中小圆面积为S1，内有垂直纸面向外的磁场，磁感应强度的大小为B1，大圆面积为S2，大圆与小圆之间有垂直纸面向里的磁场，磁感应强度的大小为B2，已知B2>B1，S2>2S1，则该区域内磁通量Φ的大小等于（D）
A．（B1+B2）S2
B．（B2-B1）S2
C．B2S2-B1S1
D．B2S2-（B1+B2）S1
8．下列关于磁场、电场及电磁波的说法中正确的是（C）
A．赫兹提出电磁场理论，并通过实验证实了电磁波的存在
B．只要空间某处的电场或磁场发生变化，就会在其周围产生电磁波
C．不同电磁波具有不同的波长，红外线的波长大于可见光的波长。
D．普朗克认为光本身是由一个个不可分割的能量子组成的，频率为ν的光的能量子为hv 9．如图所示，一个闭合金属圆环用绝缘细线挂于O点，将圆环拉离平衡位置并由静止释放，圆环摆动过程中经过有界的水平方向的匀强磁场区域，A、B为该磁场的竖直边界，磁场方向垂直于圆环所在平面向里，若不计空气阻力，则（C）
A．圆环向右穿过磁场后，还能摆到释放位置
B．圆环进入磁场后离平衡位置越近速度越大，感应电流也越大
C．在进入和离开磁场时，圆环中均有感应电流
D．圆环最终将静止在平衡位置
10．在电磁波中，波长按从长到短排列的是（）
A．无线电波、可见光、红外线B．无线电波、γ射线、可见光
C．红光、黄光、绿光D．X射线、γ射线、紫外线
11．如图所示，直导线AB、螺线管E、电磁铁D三者相距较远，其磁场互不影响，当开关S闭合后，则小磁针北极N（黑色一端）指示磁场方向正确的是（C）
A．a
B．b
C．c
D．d
二、多选题
12．在如图所示的电磁感应实验中，线圈B与检流计G组成闭合电路，线圈A与电池、滑动变阻器、开关组成闭合电路，线圈A置于线圈B中。
在实验中，以下的实验现象应该出现的
是（BC）
A．在闭合开关的瞬间检流计指针将发生偏转，然后指针偏转角度维持不变
B．在闭合开关的瞬间检流计指针将发生偏转，然后指针又回到零刻度
C．闭合开关后，滑动变阻器滑片P向右或向左移动过程中，检流计指针都将发生编转D．在断开开关的瞬间，检流计指针不发生偏转
13．对于带电微粒在辐射和吸收能量时的特点，以下说法正确的是（ABD）
A．以某一个最小能量值一份一份地辐射或吸收
B．辐射和吸收的能量是某一最小值的整数倍
C．吸收的能量可以是连续的
D．辐射和吸收的能量是量子化的
14．如图所示，长直导线P、Q分别通以大小相同的电流，AB连线长度是CD连线长度的二倍，两者互为中垂线，P、Q分别为AO、BO的中点，则（ABD）
A．A、B两点的磁感应强度相同
B．A、B、C、D、O点中，O点的磁感应强度最大
C．沿AB连线从P到Q磁感应强度先增大后减小。
D．在连线AB和CD构成的平面内，不存在磁感应强度为零的位置
三、解答题
15．把一长20cm的直导线放入永磁体产生的匀强磁场中，使导线和磁场方向垂直，导线中的电流是2.0A，受到的安培力大小是3.6×10-2 N 。
求：
(1)永磁体产生的匀强磁场的磁感应强度多大？
(2)将导线从磁场中取走后，永磁体产生的匀强磁场的磁感应强度为多大？
23．(1)9×10-2T；(2)9×10-2 T
16．如图所示，框架面积为S，框架所在平面与磁感应强度为B的匀强磁场方向垂直。
（1）若使框架绕OO'轴从初始位置转过60°，则穿过框架的磁通量为多少？
（2）若使框架绕OO'轴从初始位置转过90°，则穿过框架的磁通量为多少？
（3）若使框架绕OO'轴从初始位置转过180°，则穿过框架的磁通量变化量为多少？
BS；（2）0；（3）2BS
24．（1）1
2。
