混凝土表层防碳化处理
水工钢筋混凝土的碳化机理与防碳化处理
水工建筑物多以钢筋混凝土结构组成，水工钢筋混凝土最常见的破坏方式为混凝土碳化。
由于碳化，混凝土逐渐由碱性转化为中性。
在碱性介质中，钢筋表面会形成一层钝化膜，能有效地抵制钢筋锈蚀。
而当混凝土碳化后，pH 值降低，保护钢筋的钝化膜消失，在氧和水的作用下钢筋便产生电化学腐蚀，钢筋锈蚀形成的铁锈体出现体积膨胀，此时混凝土中产生低抗膨胀应力，当锈蚀达到一定程度后，混凝土就会被胀裂，形成沿钢筋的裂缝，继而出现保护层崩落、露筋等现象；同时钢筋也因锈蚀而使有效受力面积减少。
混凝土中出现裂缝与钢筋锈蚀会破坏水工建筑物构的完整性和承载能力，甚至因构件承载能力降低而引起整个结构损毁，致使许多水工建筑物的运行寿命大为缩短。
如阜阳市茨河铺分洪闸自1980年6月开始交付使用，至2003年7月淮河流域水工程质量检测中心进行安全检测抽检时发现：混凝土碳化层平均在15～45mm ，约有30%碳化深度大于混凝土保护层深度，极有必要进行混凝土防碳化处理。
1混凝土碳化破坏机理水泥在水化过程中生成大量Ca （OH ）2，这种碱性物质充满混凝土空隙，在钢筋表面形成纯化膜，保护钢筋不易被氧化。
但由于空气中CO 2渗透到混凝土空隙内，与Ca 2+、Mg 2+中和生成碳酸盐和水，降低了混凝土的碱度，致使混凝土碳化（又称中性化）。
当碳化超过混凝土的保护层时，混凝土失去对钢筋的保护作用，钢筋氧化生锈，继而形成沿钢筋的裂缝，出现保护层崩落、露筋等现象[1-4]。
2混凝土碳化影响因素（1）环境条件。
混凝土碳化与介质中CO 2浓度及湿度有关，碳化反应在干燥和饱和水条件下几乎终止。
在湿度50%～75%的大气中，不密实的混凝土最易碳化[1-2]，在水中的混凝土反而难以碳化。
（2）水灰比。
水灰比小的混凝土，其水泥浆的组织密实，透气性小，碳化速度慢。
（3）水泥品种。
掺用优质减水剂或加气剂，可使碳化减慢；水泥中混合材掺量越大，碳化速度越快；普通硅酸盐水泥比早强硅酸盐水泥碳化稍快[1-3]。
混凝土碳化因素及预防措施
浅谈混凝土的碳化及防止措施
混凝土中碳化现象的原因分析
混凝土中碳化现象的原因分析一、引言混凝土是建筑工程中广泛使用的一种材料，由于其强度高、耐久性好、施工方便等优点，被广泛应用于建筑结构、道路桥梁等领域。
然而，混凝土也存在一些缺陷，如碳化现象。
本文将从混凝土的组成、碳化现象的定义、影响因素等方面入手，对混凝土中碳化现象的原因进行详细分析。
二、混凝土的组成混凝土是由水泥、砂、石子等材料按一定比例混合而成的一种复合材料。
其中，水泥是混凝土中最主要的成分，它与水反应产生水化产物，使混凝土凝固成型。
砂和石子则是混凝土中的骨架材料，它们的作用是提供支撑力和强度。
同时，混凝土中还可以掺加一些添加剂，如膨胀剂、缓凝剂、减水剂等，以改善混凝土的性能。
三、碳化现象的定义混凝土中碳化现象是指混凝土中的水泥石体中的碳酸盐在环境中与二氧化碳反应，生成碳酸钙和水的过程。
这个过程会使混凝土中的水泥石体中的碱性物质逐渐被中和，从而降低混凝土的碱度，导致混凝土结构的耐久性降低。
四、碳化现象的影响因素混凝土中碳化现象的影响因素主要有以下几个方面：1、气候条件混凝土中碳化现象的速度与环境中的二氧化碳浓度、温度和湿度等气候条件有关。
在高温、高湿度、高二氧化碳浓度的环境中，混凝土中的碳化现象会更加严重。
2、混凝土的配合比混凝土中不同的配合比会影响混凝土中的水泥石体中的残留碱性物质含量，从而影响混凝土的耐久性。
一般来说，水泥用量越大，混凝土中的碳化现象越严重。
3、混凝土的品种不同种类的混凝土中的水泥石体成分不同，从而影响混凝土中的碳化现象。
例如，硅酸盐水泥中的碳化速度比普通硅酸盐水泥慢。
4、混凝土的密实度混凝土中的密实度越高，混凝土中的碳化现象越慢。
因为密实的混凝土中的水泥石体与外界的接触面积较小，碳化反应速度也相应较慢。
五、碳化现象的原理混凝土中碳化现象的原理主要有以下几个方面：1、反应方程式混凝土中的碳化反应是一个酸碱中和反应，其反应方程式为：Ca(OH)2 + CO2 → CaCO3 + H2O其中，Ca(OH)2是混凝土中的水化钙，CO2是外界的二氧化碳，CaCO3是混凝土中生成的碳酸钙，H2O是生成的水。
混凝土碳化深度与处理措施

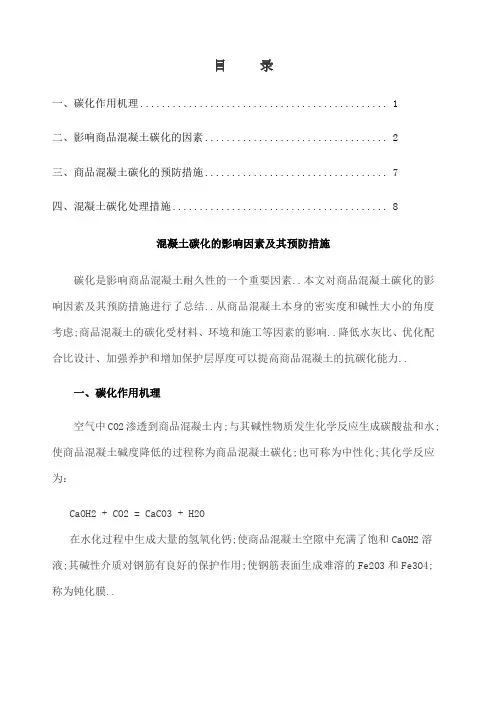

目录一、碳化作用机理 (1)二、影响商品混凝土碳化的因素 (2)三、商品混凝土碳化的预防措施 (7)四、混凝土碳化处理措施 (8)混凝土碳化的影响因素及其预防措施碳化是影响商品混凝土耐久性的一个重要因素..本文对商品混凝土碳化的影响因素及其预防措施进行了总结..从商品混凝土本身的密实度和碱性大小的角度考虑;商品混凝土的碳化受材料、环境和施工等因素的影响..降低水灰比、优化配合比设计、加强养护和增加保护层厚度可以提高商品混凝土的抗碳化能力..一、碳化作用机理空气中CO2渗透到商品混凝土内;与其碱性物质发生化学反应生成碳酸盐和水;使商品混凝土碱度降低的过程称为商品混凝土碳化;也可称为中性化;其化学反应为：CaOH2 + CO2 = CaCO3 + H2O在水化过程中生成大量的氢氧化钙;使商品混凝土空隙中充满了饱和CaOH2溶液;其碱性介质对钢筋有良好的保护作用;使钢筋表面生成难溶的Fe2O3和Fe3O4;称为钝化膜..碳化本身对商品混凝土没有破坏作用;其主要危害是由于碳化会降低商品混凝土的碱度..当碳化超过商品混凝土的保护层时;在水与空气同时存在的条件下;钢筋开始生锈..钢筋锈蚀产生的体积膨胀将导致钢筋长度方向出现纵向裂缝;并使保护层脱落;进而使得构件的截面减小、承载能力降低;最终将使结构构件破损或者失效..二、影响商品混凝土碳化的因素影响商品混凝土碳化最主要的因素是商品混凝土本身的密实度和碱性大小;即商品混凝土的渗透性及其CaOH2含量..影响商品混凝土碳化的因素主要分为三个方面：材料因素、环境因素和施工因素..2.1 材料因素材料因素包括水灰比、水泥品种与用量、掺合料、、骨料品种与级配、商品混凝土表面覆盖层等等;主要通过影响商品混凝土的碱度和密实性来影响商品混凝土的碳化速度..2.1.1 水灰比水灰比是决定混凝土性能的重要参数;对混凝土碳化速度影响极大..众所周知;水灰比基本上决定了混凝土的孔结构;水灰比越大;混凝土内部的孔隙率就越大..混凝土中的气孔主要有胶孔、气孔和毛细孔..胶孔的半径很小;CO2分子很难自由进出；CO2扩散均在内部的气孔和毛细孔中进行..因此水灰比一定程度上决定了C O2在混凝土中的扩散速度;水灰比越大;孔隙率越高;CO2的扩散越容易;混凝土碳化速度越快..另外;水灰比大会使商品混凝土孔隙中的游离水增多;一定程度上也有利于碳化反应..研究结果表明：当水灰比大于0.65时;碳化深度会急剧加大..国内外进行了大量的快速碳化试验和长期暴露试验来研究水灰比与混凝土碳化速度的关系..得到碳化速度与水灰比的关系;暴露试验给出了碳化速度系数与水灰比的表达式：k=12.1w/c-3.2式中;w/c—混凝土的水灰比..2.1.2 水泥品种与用量的影响水泥品种决定了单位体积商品混凝土中可碳化物质的含量..研究表明：在相同的试验条件下;不同水泥配置的商品混凝土的碳化速度大小顺序为：硅酸盐水泥<普通硅酸盐水泥<其他品种的水泥；矿渣水泥商品混凝土要比普通硅酸盐水泥的碳化快10～20%;室外暴露的情况下高达50%以上；早强水泥与同强度其它水泥相比;抗碳化能力更高..水泥用量也直接影响到商品混凝土中可碳化物质的含量..增加水泥用量;一方面可以改变混凝土的和易性;提高混凝土的密实度；另一方面可以增加混凝土的碱性储备;直接影响混凝土吸收二氧化碳的量..混凝土吸收二氧化碳的量取决于水泥用量和混凝土的水化程度;水泥用量越大;其碳化速度越慢;以大量的试验数据为前提;根据最小二乘法可以拟和水泥用量对碳化速度的影响公式：φ=2.582-4.71x其中;φ为碳化速度；x为单位体积水泥用量T..2.1.3 掺合料的影响商品混凝土中掺入的粉煤灰、矿渣等掺合料与水泥水化后的CaOH2结合;降低商品混凝土的碱性;进而减弱了商品混凝土的抗碳化能力..相关研究表明;粉煤灰等量取代水泥越多;商品混凝土的抗碳化能力下降越大..但是采用超量取代技术;可提高商品混凝土的抗碳化能力..2.1.4 外加剂的影响高效减水剂能够降低商品混凝土的用水量;改善其和易性;降低商品混凝土的孔隙率;可以提高商品混凝土的抗碳化能力..引气剂在商品混凝土中引入大量的微细气泡..初期引气剂能够使商品混凝土中的毛细孔形成封闭的气孔;切断毛细管通道;可以在一定程度上抑制商品混凝土的碳化..但是随着碳化的延续;引气剂在商品混凝土内部留下的孔隙成为CO2扩散的通道..2.1.5 骨料的影响骨料的粒径大小对骨料-水泥浆粘结由很大的影响;而骨料-水泥浆的界面有一个过渡层;过渡层的结构较为疏松、孔隙较多..因此;不同骨料对骨料-水泥浆的过渡层由影响;也会影响CO2的扩散;进而影响商品混凝土的碳化速率..2.1.6 商品混凝土覆盖层的影响商品混凝土覆盖层的种类与厚度对商品混凝土的碳化有着不同程度的影响..气密性覆盖使CO2渗入商品混凝土的数量减少;可以提高商品混凝土的抗碳化能力..增加覆盖层厚度和提高覆盖层的密实度是有效延缓商品混凝土碳化的手段..2.2 环境因素环境因素包括自然环境和使用环境两个方面..其中;自然环境包括环境相对湿度、环境温度、环境应力及CO2浓度等；使用环境主要指商品混凝土构件的受力状态及应力水平..环境因素主要通过影响CO2的扩散速度及碳化反应速率来影响商品混凝土碳化速度..2.2.1混凝土碳化与时间关系混凝土碳化的机理是CO2气体通过混凝土中的裂缝与孔隙扩散至混凝土内部;然后与混凝土中孔隙水形成H2CO3;再与CaOH2反应;硬化水泥浆中的水化硅酸钙也可能与CO2反应;造成混凝土本身PH值降低;破坏钝化膜的过程..假设混凝土中二氧化碳浓度呈直线分布;混凝土表面二氧化碳浓度为Co;未碳化区浓度为零;单位体积混凝土吸收二氧化碳量为恒定值..在此假设下;混凝土碳化过程遵循Fick 第一扩散定律;根据微分程：式中;dm—在dt时间内碳酸透过试块表面的数量；D—CO2的有效扩散系数;与混凝土的浓度;混凝土的密实度以及混凝土的强度有关；F—透过试块的表面积；Co—试块表面的浓度；C—吸收区的浓度；L—混凝土碳化层厚度..在时间间隔dt内;混凝土吸收的CO2数量等于：FdL2dm=m—单位混凝土体积吸收碳酸气的量或结合的体积浓度..式中;m据1、2式;积分得微分方程的解：由此可见;碳化深度与时间的平方根成正比..2.2.2 CO2的浓度根据菲克第一扩散定律可知;CO2的浓度梯度越大;其向商品混凝土内部扩散的动力也就越大;越容易向商品混凝土孔隙中扩散..另外;CO2的浓度越大;碳化的反应速率就越大..2.2.2 相对湿度CO2溶于水后形成H2CO3方能和CaOH2进行化学反应;所以非常干燥时;混凝土碳化无法进行;但由于混凝土的碳化本身既是一个释放水的过程;环境相对湿度过大;生成的水无法释放也会抑制碳化进一步进行..因此环境湿度太大或太小对混凝土碳化都会产生抑制作用..试验结果表明;相对湿度在50%～70%之间时;混凝土碳化速度最快..2.2.3 温度对于一般的化学反应而言;温度每升高10℃;反应速率加快2～3倍..随着温度的升高;CO2在商品混凝土的扩散速度加快;且碳化反应速度加快;加快了商品混凝土的碳化速度..2.3 施工因素施工质量差表现为振捣不密实;养护不善;造成混凝土密实度低;烽窝麻面多;为大气中的二氧化碳和水分的渗入创造了条件;加速了混凝土的碳化速度..调查研究发现;施工时混凝土原材料选用不当、混凝土配合比计量不准、振捣不密实、使混凝土表面掉皮及棱角剥落、拆模后不养护或养护不足等问题;直接影响混凝土的成品质量;降低混凝土的抗碳化性能..如果将施工质量划分为优、良、一般、差四个等级;则相应的碳化速度分别为0.5:0.7:1.0:1.4..2.3.1养护对碳化的影响混凝土养护状况对碳化也有比较大的影响..研究表明;水泥完全水化所需要的用水量仅为水泥用量的22%-27%;但是由于拆模过早、拆模以后未采取防混凝土表面或孔隙水流失措施;或洒水养护不到位;在高温或强风等条件下;使混凝土水分迅速流失..水分的流失;导致水泥水化不充分;水泥石中CaOH2含量偏低;同时使表层混凝土渗透性增大;碳化速度加快..2.4混凝土深度的理论模型在基于混凝土碳化机理的基础上;考虑混凝土配合比、环境湿度、温度、CO2浓度及时间因素;通过回归分析建立混凝土的碳化模型如下:式中：L——混凝土碳化深度;mm；RH——环境相对湿度;%;适用范围45%～95%RH；T——环境温度;℃;适用范围;10℃～60℃；w/c——混凝土水灰比;适用范围0.35～0.74；qc——环境中CO2浓度;%；t——混凝土碳化时间;h..三、商品混凝土碳化的预防措施商品混凝土的密实程度是决定碳化速度的关键因素;提高抗碳化能力主要依靠降低水灰比、加强养护、配合比设计和增加保护层厚度..1在施工中应根据建筑物所处的地理位置、周围环境;选择合适的水泥品种；对于水位变化区以及干湿交替作用的部位或较严寒地区选用抗硫酸盐普通水泥；冲刷部位宜选高强度水泥..2在施工条件允许的情况下;尽可能采用较小的水灰比..水灰比是影响混凝土碳化的关键因素..混凝土吸收二氧化碳的量主要取决于水泥用量..当水灰比大于0.65时;其抗碳化能力急剧下降；当水灰比小于0.55时;混凝土抗碳化能力一般可得到保证..3选用能够提高混凝土抗碳化能力的外加剂..如：羟基羧酸盐复合性高性能减水剂等4采用优质粉煤灰和超掺系数..在混凝土中掺入优质粉煤灰;可提高混凝土抗碳化能力；采用超量取代水泥方式时;只要选择配合比适中;混凝土抗碳化能力一般可得到保证..在混凝土中采用适量硅粉、粉煤灰共掺技术;可以大大增强混凝土密实性;提高混凝土抗碳化能力..5增加保护层厚度;可以改善构件的受力钢筋粘结锚固性能、耐久性和防火性能越好..但是;过大的保护层厚度会使构件受力后产生的裂缝宽度过大;就会影响其使用性能..保护层厚度的设计应符合商品混凝土结构设计规范..6施工选择模板应尽可能选择钢材、胶合板、塑料等材料制成的模板..若选择木模板应控制板缝宽度及表面光滑度..模板固定时要牢固;拆模应在混凝土达到一定强度后方可进行..7施工中混凝土应用机械震捣;以保护混凝土密实性;混凝土浇注完毕后;应用薄膜等加以覆盖;并根据情况及时浇水养护混凝土..8采用涂料防护法..如有必要的可以在混凝土表面涂刷环氧涂料、丙稀酸涂料、丙乳水泥涂料等;可以阻止环境中二氧化碳气体向混凝土内部孔隙扩散;从而提高混凝土抗碳化能力..四、混凝土碳化处理措施混凝土的碳化对混凝土的耐久性将产生很大的危害;因此必须及时的采取相应的防碳化措施..1对碳化深度过大;钢筋锈蚀明显;危及结构安全的构件应拆除重建..2对碳化深度较小并小于钢筋保护层厚度;碳化层比较坚硬的;在工程中混凝土强度已严重不足的可用优质涂料封闭..3对碳化深度大于钢筋保护层厚度或碳化深度虽较小但碳化层疏松剥落的;应凿除碳化层;粉刷高强砂浆或浇筑高强混凝土..4对钢筋锈蚀严重的;应在修补前除锈;并根据锈蚀情况和结构需要加补钢筋..。

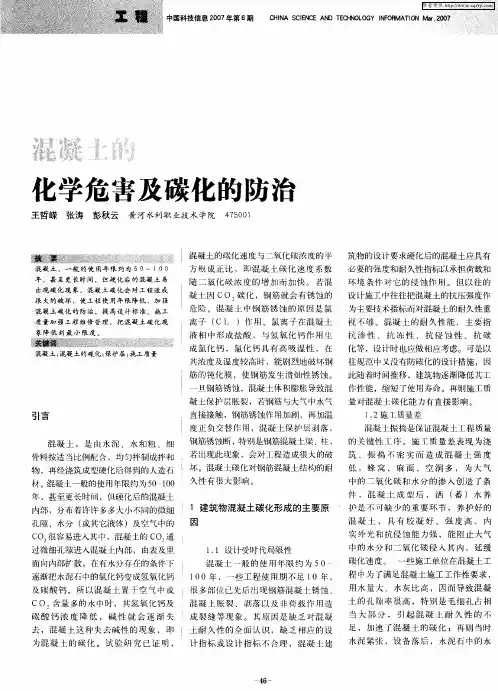

混凝土的化学危害及碳化的防治
防碳化涂料施工程序(3篇)
第1篇一、前言混凝土作为现代建筑的主要材料，具有结构稳定、耐久性好等优点。
然而，混凝土在长期使用过程中，容易受到外界环境的影响，如碳化、剥落、渗水等问题，这些问题会严重影响混凝土结构的使用寿命和安全性。
为了解决这些问题，防碳化涂料的施工程序显得尤为重要。
以下详细介绍了防碳化涂料的施工程序。
二、施工准备1. 材料准备：根据设计要求和工程量，准备足够的防碳化涂料、基层处理剂、清洁剂、腻子、砂纸、刷子、滚筒、喷枪等施工材料。
2. 人员准备：组织施工队伍，进行技术交底和安全教育，确保施工人员熟悉施工工艺和安全操作规程。
3. 工具准备：检查施工工具，如电钻、切割机、磨光机、喷枪、刷子、滚筒等，确保其完好、可用。
4. 现场准备：清理施工现场，确保施工环境整洁、安全，并对施工区域进行围挡，避免交叉污染。
三、施工工艺1. 基层处理- 清理：使用高压水枪或清洁剂将混凝土表面清洗干净，去除浮尘、油污等杂质。
- 打磨：使用磨光机或砂纸对混凝土表面进行打磨，使其达到一定的粗糙度，以提高涂层的附着力。
- 修补：对混凝土表面的裂缝、蜂窝、麻面等缺陷进行修补，确保基面平整、无凹凸不平。
2. 腻子找平- 配制：根据腻子的配比要求，将A组分、B组分、细砂和水按比例混合，搅拌均匀。
- 涂刷：使用刷子或滚筒将腻子均匀涂刷在混凝土表面上，待腻子干燥后进行打磨，直至表面平整。
3. 防碳化涂料施工- 混合：根据涂料配比要求，将涂料与清洁剂或水按比例混合，搅拌均匀。
- 涂刷：使用刷子、滚筒或喷枪将涂料均匀涂刷在混凝土表面上，涂层厚度约为1-2毫米。
- 复涂：待第一层涂料干燥后，进行第二层涂刷，确保涂层均匀、无遗漏。
4. 养护- 干燥：涂料施工完成后，保持施工现场通风、干燥，避免阳光直射，确保涂料充分干燥。
- 保护：待涂料干燥后，对涂层进行保护，避免刮擦、碰撞等损伤。
四、施工注意事项1. 施工过程中，应注意施工温度，一般控制在5-35℃之间，避免涂料在高温或低温环境下施工。
嶂山闸除险加固工程混凝土防碳化处理
的碳酸钙的过程 ，严重时使混凝土开 化处理 。此 次除险加 固工程 中防碳 化 高分子 复合乳 液 与无机 材料经 改性 、 添
裂 、剥落 ，进而对混凝 土结构 产生 破 处 理 工 程 主 要 包 括 原 闸墩 及 底 板 老 混 加助剂 等材料而形成 的复合聚合物厚浆
水位下降 ， 内抛填土中过饱和水分 加 观 测 频 次 。 围堰
析出 ， 引起 围堰 局 部 土 体 滑 动 ， 围堰 顶
２ 维护 、
工 ，至 ２ ０ ０ ７年 ５月 ２ ０日完成全部水下
工 程 ，０ ７年 ６月 ６ 日通 过 水 下 工 程 验 ２０
面出现多次不同程度裂缝。 处理方法是
一
编号 。观测点用 Ｃ ０混凝土预制成 臂挖掘机对坡 面进行修整 ， ２ 直至坝脚 。
３ 背 水侧 压 重 、
坡， 泄洪时对称开启嶂山 闸中部闸 门， １ｅ ×１ ｅ ×８ｅ 混凝 土 柱 ，柱 顶 ５ ｍ ５ ｍ ０ｍ 以闸门开启数量 及开启高度控制泄洪 埋设 １ ６圆钢 ， 顶端磨圆 。观测点埋
４ 放 水 期 间 的塌 坡 处理 、
一
是 在围堰的 中部增设 一道施工道路 的
坡位移观测参照点共 同组成相对坐标 丁字 坝 ， 纵坡 １： ２ 坝宽 １ｍ， １， ５ 边坡坡 比
系， 观测 上游 围堰 的相对位移 和沉降 ； 均为 １： ０ １ ；二是把主体工程拆除的混凝
四 、 程 效 果 工
上游围堰合 龙后 ，在上游 围堰 和 围堰迎水侧左右岸各埋设一根标准水 土碎 渣 全部 堆放 在 背 水坡 的坡 脚 。 闸室间最大水深 ８ 积水 １８ ０ 尺 ， 于观测水位变化 ， ｍ， ２ ８ ０ｍ 。 用 水尺基座采用 放水时开启 中间闸门 ，向下游排泄 闸 ８ ｍ木桩 ， 木桩人土 ４ 水 尺固定在木 ｍ， 上游 围堰 ２ ０ ０ ６年 ８月 ２ ０日开始施
混凝土碳化 强度
混凝土碳化强度
混凝土碳化强度是指混凝土在长期受到空气中二氧化碳和水分的作用下，其碱性物质逐渐被中和，导致混凝土中的钙化合物溶解，从而降低混凝土的强度。
混凝土碳化强度的降低会对建筑物的安全性产生严重影响，因此需要采取措施来防止混凝土碳化。
混凝土碳化的主要原因是混凝土中的碱性物质被空气中的二氧化碳和水分中和，导致混凝土中的钙化合物溶解。
这种现象会导致混凝土的强度逐渐降低，从而影响建筑物的安全性。
为了防止混凝土碳化，可以采取以下措施：
1. 选用高质量的混凝土材料。
高质量的混凝土材料具有较高的抗碳化能力，可以有效地防止混凝土碳化。
2. 采用防碳化剂。
防碳化剂可以在混凝土中形成一层保护膜，防止空气中的二氧化碳和水分进入混凝土中，从而防止混凝土碳化。
3. 加强混凝土的维护。
定期对建筑物进行维护，及时修补混凝土表面的损伤，可以有效地防止混凝土碳化。
4. 采用防水措施。
防水措施可以防止水分进入混凝土中，从而减缓混凝土碳化的速度。
混凝土碳化强度是建筑物安全性的重要指标之一，需要采取措施来防止混凝土碳化。
选用高质量的混凝土材料、采用防碳化剂、加强
混凝土的维护和采用防水措施都是有效的防止混凝土碳化的方法。
只有采取有效的措施，才能保证建筑物的安全性和使用寿命。
混凝土的抗碳化性能研究
混凝土的抗碳化性能研究混凝土是一种常见的建筑材料，其性能对于保证建筑物的稳定和耐久性至关重要。
碳化是混凝土常见的一种破坏机制，它会导致混凝土的力学性能下降以及结构的损坏。
因此，研究混凝土的抗碳化性能对于提高建筑物的使用寿命和安全性具有重要意义。
1. 碳化的机理混凝土中的碳化是指二氧化碳与混凝土中的水合物反应生成碳酸钙的过程。
二氧化碳来源于大气中的空气，而水合物则是混凝土中的主要成分之一。
在高湿度和高温条件下，二氧化碳渗透进混凝土中，与水合物反应形成碳酸钙，导致混凝土的碳化现象。
2. 表征混凝土抗碳化性能的指标针对混凝土的抗碳化性能研究，常用的指标有碳化深度、碳化抗力和抗碳化剂。
2.1 碳化深度碳化深度是用来描述混凝土受碳化影响的程度。
它是指碳化产物（碳酸盐）渗透到混凝土中的距离。
常见的测试方法有酚酞指示剂法、压电陶瓷法等。
2.2 碳化抗力碳化抗力是通过测量混凝土的pH值来评估其抵抗碳化的能力。
较高的pH值表示混凝土具有更好的抗碳化性能。
2.3 抗碳化剂抗碳化剂可以有效地提高混凝土的抗碳化性能。
常用的抗碳化剂有金属盐类、金属氧化物和有机添加剂等。
它们能够吸附或阻隔二氧化碳的渗透，从而延缓混凝土的碳化过程。
3. 影响混凝土抗碳化性能的因素混凝土的抗碳化性能受到多种因素的影响，其中包括湿度、温度、气候环境、水胶比、氧化剂等。
湿度和温度是影响二氧化碳渗透和混凝土碳化的主要因素，高湿度和高温条件下，混凝土更容易发生碳化现象。
4. 提高混凝土抗碳化性能的方法为了提高混凝土的抗碳化性能，可以采取以下措施：4.1 选择适当的材料选择合适的水泥和骨料，以及控制混凝土的配合比例，可以有效地提高混凝土的抗碳化性能。
例如，使用掺有硅酸盐的水泥和粗颗粒骨料，可以减少混凝土中的孔隙率，从而降低二氧化碳的渗透速度。
4.2 使用抗碳化剂添加抗碳化剂可以有效地提高混凝土的抗碳化能力。
对于不同的工程需求，可以选择不同类型的抗碳化剂。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
混凝土表层防碳化处理
混凝土是一种常用的建筑材料，它具有优良的耐久性和强度。
然而，
长期以来，混凝土表层容易受到碳化的影响，从而降低了其耐久性。
为了延长混凝土结构的使用寿命，防碳化处理成为一项重要的工程措施。
本文将详细介绍混凝土表层防碳化处理的方法和原理。
一、什么是混凝土表层防碳化处理？
混凝土表层防碳化处理是指通过特定的方法和材料对混凝土表面进行
处理，以提高其抗碳化能力和耐久性。
这种处理包括使用特殊的涂料、覆盖剂或添加剂来改善混凝土表面的物理和化学性质，从而减少二氧
化碳进入混凝土内部并降低碳化速率。
二、为什么需要进行混凝土表层防碳化处理？
1. 提高耐久性：由于二氧化碳和其他气体渗透到混凝土内部，会导致
钢筋锈蚀、脱落等问题，从而降低混凝土结构的耐久性。
通过防碳化
处理，可以减少二氧化碳的渗透，提高混凝土的耐久性。
2. 延长使用寿命：混凝土表层防碳化处理可以延长混凝土结构的使用
寿命，减少维修和更换的频率，降低维护成本。
3. 提高外观质量：混凝土表层防碳化处理可以改善混凝土表面的美观
度和光洁度，提高建筑物的整体外观质量。
三、混凝土表层防碳化处理方法
1. 使用防碳化涂料：防碳化涂料是一种特殊的涂料，能有效地阻止二
氧化碳进入混凝土内部。
它具有良好的附着力和耐久性，并且能够在
不同环境条件下保持稳定性。
使用防碳化涂料需要先清洁混凝土表面，并确保其干燥和光滑。
将防碳化涂料均匀地涂抹在混凝土表面，并等
待其干燥和固化。
2. 应用覆盖剂：覆盖剂是一种用于保护混凝土表面的材料，可以形成
一个防护层，阻止二氧化碳的渗透。
常见的覆盖剂包括聚合物、硅酸
盐和环氧树脂等。
使用覆盖剂需要先清洁混凝土表面，并确保其干燥
和平整。
将覆盖剂均匀地涂抹在混凝土表面，并等待其干燥和固化。
3. 添加防碳化剂：防碳化剂是一种添加到混凝土中的特殊材料，可以
改善混凝土的抗碳化性能。
这些防碳化剂能够与混凝土中的水泥反应，并形成一层致密的保护膜，从而降低二氧化碳的渗透速率。
添加防碳
化剂需要在混凝土制备过程中加入适量的防碳化剂，并确保其均匀分散。
四、混凝土表层防碳化处理原理
1. 阻隔作用：防碳化涂料和覆盖剂能够形成一个致密的膜层，有效地
阻止二氧化碳和其他气体的渗透。
这种膜层可以起到隔离混凝土和外
界环境的作用，减少碳化反应的发生。
2. 化学反应：添加防碳化剂能够与混凝土中的水泥发生化学反应，形
成一层致密的保护膜。
这种保护膜能够阻止二氧化碳进入混凝土内部，并降低碳化速率。
3. 物理效应：防碳化处理可以改善混凝土表面的物理性质，增加其密
实度和耐久性。
这样可以降低二氧化碳渗透的速率，延长混凝土结构
的使用寿命。
五、总结
混凝土表层防碳化处理是提高混凝土结构耐久性和使用寿命的重要措施。
通过使用特殊涂料、覆盖剂或添加剂，可以有效地阻止二氧化碳进入混凝土内部，并降低碳化速率。
这种处理方法不仅可以延长混凝土结构的使用寿命，还能提高外观质量和降低维护成本。
在进行混凝土表层防碳化处理时，需要根据具体情况选择合适的方法和材料，并确保处理过程的正确性和完整性。
这样才能有效地提高混凝土结构的抗碳化能力和耐久性。
