光电测量系统检测飞轮的转动速度和判断正反方向
光电式转速传感器的原理
光电式转速传感器的原理光电式转速传感器是一种通过光电效应原理来测量物体转速的传感器。
它由发光器和接收器组成，发光器发射脉冲光束，经过旋转物体反射，最终由接收器接收。
光电式转速传感器的原理主要是利用发光二极管（LED）发射的光束，经过物体反射后，再由光敏电阻器（光敏电阻器具有对光强变化敏感的特性）接收，从而实现通过光的变化来测量物体转速的功能。
具体来说，以下是光电式转速传感器的工作原理。
首先，光电式转速传感器中的发光器会发射出脉冲光束。
该光束照射到旋转物体上，然后被反射回传感器。
其次，接收器中的光敏电阻器会根据光强的变化而产生电压信号。
这个电压信号的数量和变化频率与物体的转速有关。
最后，这个电压信号会被转换成数字信号，然后通过输出接口传递给上位机或者其他控制系统进行相应的处理。
在实际应用中，光电式转速传感器通常需要配合目标标记来使用，目标标记是固定在旋转物体上的一块特殊材料。
目标标记正常情况下是高反射的，而在标记上有一些带有特殊颜色或纹理的区域，这些区域会出现在旋转物体通过光电式转速传感器时。
当光束照射到这些特殊区域时，反射光的强度会发生明显的变化，从而使光敏电阻器产生电流的变化。
通过测量光敏电阻器的电流变化，可以确定旋转物体的转速。
因为光敏电阻器对光强具有很高的敏感性，所以即使在光强非常低的情况下，光电式转速传感器也能够正常工作。
而且，由于传感器通过光信号进行测量和传输，所以不会受到电磁干扰的影响。
总之，光电式转速传感器利用光电效应原理来测量物体转速。
通过发射脉冲光束、接收旋转物体反射的光束，并通过光敏电阻器测量电流变化，最终实现对转速的测量。
这种传感器具有精度高、可靠性好、抗干扰能力强等优势，在工业生产中有着广泛的应用。
光电转速传感器的转速测量实验
光电转速传感器的转速测量实验一、实验原理光电转速传感器是一种基于光电效应的传感器，它通过检测旋转物体上的标记或孔洞来测量转速。
当旋转物体上的标记经过传感器的光路时，会遮挡或透过光线，从而使传感器输出的电信号发生变化。
通过对这些电信号的处理和分析，可以计算出旋转物体的转速。
光电转速传感器通常由光源、光学透镜、光电探测器和信号处理电路等部分组成。
光源发出的光线经过光学透镜聚焦后照射到旋转物体上，当旋转物体上的标记经过光路时，光电探测器接收到的光强会发生变化，产生相应的电信号。
信号处理电路对这些电信号进行放大、滤波和整形等处理，最终输出与转速成正比的脉冲信号。
二、实验设备1、光电转速传感器：选择合适的光电转速传感器，其性能参数如测量范围、精度、响应时间等应满足实验要求。
2、旋转平台：用于安装被测旋转物体，并提供稳定的旋转运动。
3、信号调理器：用于对传感器输出的电信号进行调理和放大，以便后续的数据采集和处理。
4、数据采集卡：将调理后的电信号转换为数字信号，并传输到计算机进行处理和分析。
5、计算机：安装有相关的数据采集和分析软件，用于控制实验过程、采集数据以及进行数据处理和分析。
三、实验步骤1、安装和连接设备将光电转速传感器安装在合适的位置，使其光路能够对准旋转物体上的标记。
将传感器的输出端连接到信号调理器的输入端，将信号调理器的输出端连接到数据采集卡的输入端。
将数据采集卡插入计算机的 PCI 插槽，并安装相应的驱动程序和软件。
2、调整传感器位置和光路调整传感器的位置和角度，使光路能够准确地照射到旋转物体上的标记，并确保光电探测器能够接收到足够强度的光信号。
使用遮光板或其他工具，检查光路的遮挡情况，确保光路畅通无阻。
3、设置实验参数在计算机上打开数据采集软件，设置采样频率、通道选择、触发方式等参数。
根据旋转物体的转速范围和测量精度要求，合理设置采样频率，以保证能够采集到足够数量的有效数据。
4、启动旋转平台打开旋转平台的电源，调整转速到预定值。
光电式转速测量的工作原理
光电式转速测量的工作原理
光电式转速测量是一种基于光电效应的测量方法，通过感知物体的转动产生的光电信号来计算出物体的转速。
其工作原理如下：
1. 发光器：发光器产生一束光束，通常为红外光或激光光束。
2. 反射器：将光束反射到接收器上。
反射器通常位于被测物体的表面，可以是一个旋转的标记或者标记带。
3. 接收器：接收器收集光电信号，并将其转换为电信号。
接收器通常是一个光敏元件，如光敏二极管或光电二极管。
4. 信号处理：将接收器输出的光电信号进行放大、滤波和解码等处理，以获取有关转速的准确信息。
5. 转速计算：根据反射器上的标记或标记带的数量，测量出物体转过的角度，并将其转换为转速值。
光电式转速测量具有灵敏度高、测量范围广、响应速度快等优点，广泛应用于机械设备、汽车行业、电子设备等领域中的转速监测和控制。
光电传感器测量转速实验

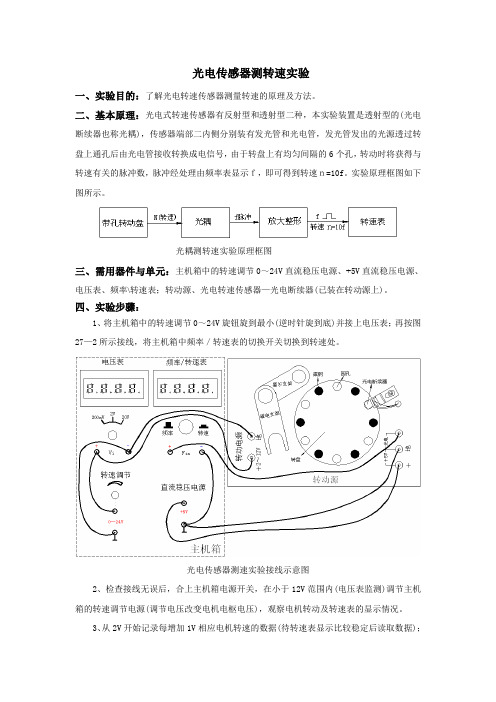

光电传感器测转速实验
一、实验目的：了解光电转速传感器测量转速的原理及方法。
二、基本原理：光电式转速传感器有反射型和透射型二种，本实验装置是透射型的(光电断续器也称光耦)，传感器端部二内侧分别装有发光管和光电管，发光管发出的光源透过转盘上通孔后由光电管接收转换成电信号，由于转盘上有均匀间隔的6个孔，转动时将获得与转速有关的脉冲数，脉冲经处理由频率表显示ｆ，即可得到转速ｎ=10f。
实验原理框图如下图所示。
光耦测转速实验原理框图
三、需用器件与单元：主机箱中的转速调节0～24V直流稳压电源、+5V直流稳压电源、电压表、频率\转速表；转动源、光电转速传感器—光电断续器(已装在转动源上)。
四、实验步骤：
1、将主机箱中的转速调节0～24V旋钮旋到最小(逆时针旋到底)并接上电压表；再按图27—2所示接线，将主机箱中频率／转速表的切换开关切换到转速处。
光电传感器测速实验接线示意图
2、检查接线无误后，合上主机箱电源开关，在小于12V范围内(电压表监测)调节主机箱的转速调节电源(调节电压改变电机电枢电压)，观察电机转动及转速表的显示情况。
3、从2V开始记录每增加1V相应电机转速的数据(待转速表显示比较稳定后读取数据)；
画出电机的V-ｎ(电机电枢电压与电机转速的关系)特性曲线。
实验完毕，关闭电源。
五、思考题：
已进行的实验中用了多种传感器测量转速，试分析比较一下哪种方法最简单、方便。
正反转转速传感器工作原理
正反转转速传感器工作原理
正反转转速传感器是一种用于测量旋转物体的转速和转向的传感器，它可以测量旋转物体的正反转转速，并输出与之相应的电信号。
它广泛应用于汽车、飞机、船舶、工业生产线、机械加工等领域，是一种非常重要的传感器。
正反转转速传感器的工作原理是基于霍尔元件，通过霍尔元件反应旋转磁场的变化来测量旋转物体的转速和转向。
其主要由霍尔元件、磁铁、放大电路、输出电路等组成。
当磁铁固定在旋转物体上时，旋转物体与磁铁之间会产生一个旋转磁场。
当旋转磁场通过霍尔元件时，它会引起霍尔元件内部的电荷移动和电势差的变化。
这种效应被称为霍尔效应，可用于测量磁场的强度和方向。
在正转时，磁铁与霍尔元件之间的磁场线会从霍尔元件的A面进入，B面出去。
在反转时，磁场线则会从B面进入，A面出去。
通过这种方式，正反转转速传感器可以区分旋转物体的正反转方向。
为了增加传感器的灵敏度，通常使用多个霍尔元件，它们的输出信号会被放大电路放大并进行处理。
根据不同的需求，输出电路可以输出电压、电流、频率等不同类型的信号。
需要注意的是，正反转转速传感器对旋转物体的速度和方向限制较大，每个传感器都有特定的测量范围和线性误差。
因此，在选用和使用传感器时，需要仔细考虑测量要求和应用环境，选择合适的传感器，以保证数据的准确性和可靠性。
光电转速控制实验报告
光电转速控制实验报告1. 引言光电转速控制是一种常见的控制方法，可以通过光电传感器来检测旋转物体的转速，并通过控制系统调整旋转物体的转速。
本实验旨在通过搭建光电传感器和电机的实验装置，探究光电转速控制方法的原理和应用。
2. 实验装置本实验采用以下装置进行实验：- 光电传感器：用于检测旋转物体的转速。
- 直流电机：用于旋转物体。
- 控制系统：用于接收光电传感器的信号并控制电机转速。
3. 实验步骤3.1 搭建实验装置首先，我们搭建实验装置。
将光电传感器固定在旋转物体旁边，以便检测转速。
连接光电传感器和控制系统，并将控制系统连接到直流电机。
确保装置连接正确，并进行相应的校准。
3.2 测试光电传感器输出接下来，我们测试光电传感器的输出信号。
将旋转物体手动旋转，观察光电传感器输出的信号波形，并确定光电传感器的输出频率与旋转物体的转速之间的关系。
3.3 设计转速控制算法根据光电传感器的输出信号和控制系统的输入要求，设计合适的转速控制算法。
可以根据传感器输出频率与旋转物体转速的关系，计算出控制系统需要输出的电机驱动信号。
3.4 实施转速控制根据设计的转速控制算法，将控制系统调整为相应的控制模式，并观察光电传感器和控制系统的反馈信号。
通过调整控制系统的输出信号，控制电机的转速，并观察转速是否能够达到预期的目标值。
3.5 结果分析根据观察到的实验结果，分析光电转速控制方法的性能。
比较设定值和实际值之间的差异，并讨论可能的原因。
根据实验结果，评价控制系统的稳定性和准确度。
4. 结论通过本次光电转速控制实验，我们探索了光电转速控制方法的原理和应用。
通过搭建实验装置、测试光电传感器输出信号、设计转速控制算法和实施转速控制等步骤，我们成功地达到了预期的实验目标。
实验结果表明，光电转速控制方法在实际应用中表现出了较好的稳定性和准确度。
然而，在一些特殊情况下，如光照条件变化较大、设备老化等情况下，光电转速控制方法可能存在一定的局限性。
6. 光电传感器转速测量实验
6. 光电传感器转速测量实验光电传感器是一种高精度、高速度的测量器，它可以精确地测量物体的旋转速度。
在机械工程和工业领域，光电传感器被广泛应用于转速测量、位置检测和控制系统中。
光电传感器分为两部分：发射器和接收器。
发射器通常是一个发光二极管，它将光束发射到被测物体上。
接收器通常是一个光敏二极管或光电二极管，可以测量被测物体上反射回来的光信号强度。
在光电传感器转速测量实验中，我们使用磁性喷泉作为被测物体，将光电传感器安装在喷泉的一侧，测量喷泉的旋转速度。
本实验的主要目的是利用光电传感器实现高精度的转速测量，掌握测量方法和技巧。
实验步骤：1.将光电传感器安装在磁性喷泉的一侧，并将信号线接入数据采集系统。
2.启动数据采集系统，选择合适的采样率和采集时间，并开始数据采集。
3.打开磁性喷泉，让其旋转起来，使测量结果更具代表性。
4.在数据采集结束后，将数据导入计算机，并进行数据分析和处理。
5.根据分析结果，计算出喷泉的旋转速度。
实验要点：1.在安装光电传感器时，要选择合适的位置和方向，确保传感器测量的光线能够正常照射到被测物体上。
2.在数据采集过程中，要保证采样率足够高，并消除采集环境中的干扰因素，如光线和磁场。
3.在数据分析和处理过程中，要正确地选择和运用相应的方法和技巧，确保得到准确的测量结果。
总结：光电传感器转速测量实验是一项重要的实践教学活动，它可以帮助学生理解光电传感器的工作原理和应用场景，提高实验操作和数据分析能力，同时也可以加深对传感器测量性能和精度的理解。
通过本实验的学习，学生能够掌握光电传感器的基本原理和使用方法，提高实验技能和科学素养，为未来的科研和工程实践打下坚实的基础。
正反转传感器
正反转传感器产品说明正反转传感器，可用于检测转动设备的转向、转速等参数.传感器可实时向上位设备反馈被检测设备的各种转动参数，检测被检测设备的工作状态是否处在正常运转状态。
广泛应用于水泥罐车、提升机、卷扬机、各种有无减速设备的电机、皮带式传输机、链条式传输机等设备的监测。
一、工作原理：正反转传感器是通过双霍尔探头检测的。
只需在轴、轮的检测处固定磁钢,将探器靠近检测处安装即可（注意将探测器的标点顺着被测转动方向:磁钢的S极朝着传感器：检测间隔0~10mm）。
当轮或轴转动时，磁钢顺着标记点方向扫过探测器,传感器(蓝线和白线）都输出低电平或高阻.二、主要特点:1.非接触探测器,无运动部件. 无磨损. 安全寿命长. 维护费用低。
2.一体化结构,体积小，可安装于空间狭小的场合；免设置.调试；安装简单。
3.配有状态指示灯，设备初始上电传感器进入自检程序.三、安装方法：车载GPS主机安装在混凝土车辆驾驶室内，正反转传感器与支架安装于滚筒签的转轴处，具体安装位置如下：四、注意事项:1.正反转传感器供电电压： 12v ～ 30v；负载最大灌电流：25mA。
2.传感器探头与磁钢距离：近距离间隔20mm以内。
若探头与磁钢间隔太近，可能会造成磁钢或传感器探头的损坏及脱落，推荐安装间隔5~10mm。
3.传感器四芯线接电源的正极时必须接0。
2毫安保险丝（防止短路，损坏原车线路）.4.布设线路走向要注意尽量避开车辆的可动部位及发热严重部位，捆扎要做到牢靠.5.先连接信号线，后连接电源线。
接线要严格按照说明要求连接。
6.工作环境；温度—20℃～+60℃;湿度≦90%。
五、调试过程：1、正确接好线路后，使水泥罐车滚筒处于转动状态,观察传感器指示灯闪烁情况（正转时：指示灯绿灯常亮，只有磁钢经过探头时闪烁;反转时：指示灯红灯常亮，只有磁钢经过探头时闪烁;停转时：指示灯红灯闪烁；特别注意当停转时磁钢刚好在探头位置时指示灯不亮，也为正常)。
实验五光电转速传感器测速实验（5篇）
实验五光电转速传感器测速实验（5篇）第一篇：实验五光电转速传感器测速实验实验五光电转速传感器测速实验一、实验目的了解光电转速传感器测量转速的原理及方法。
二、基本原理光电式转速转速传感器有反射型和透射型两种，本实验装置是透射型的，传感器端部有发光管和光电管，发光管发出的光源通过转盘上开的孔透射后由光电二极管接受转换成电信号，由于转盘上有相间的6个孔，转动时将获得与转速及孔数有关的脉冲，将电脉冲计数处理即可得到转速值。
三、需用器件与单元传感器实验模块四、实验步骤1．光电转速传感器已经安装在传感器实模块上。
2．将+5V直流稳压电源接到光电转速传感器的“+5V输入”端。
3．将光电转速传感器的输出接“频率/转速表”输入端。
4．将面板上的0~30V稳压电源调节到小于24V，接到传感器实验模块“0~24V转动电源”输入端。
5．调节0~30V直流稳压电源输出电压（+24V以下），使转盘的转速发生变化，观察频率/转速表显示的变化，并用虚拟示波器观察光电转速传感器输出波形。
五、注意事项1．转动源的正负输入端不能接反，否则可能击穿电机里面的晶体管。
2．转动源的输入电压不可超过24V，否则容易烧毁电机。
3．光电转速传感器中+5V电源不能接错,否则会烧毁光电传感器.六、思考题根据上面实验观察到的波形，分析为什么方波的高电平比低电平要宽。
第二篇：传感器实验五传感器实验报告五姓名江璐学号 1315212017 班级电子二班时间 2015.12.2 实验题目 CC2530基础实验一：实验设备1.硬件：教学实验箱、PC机。
2.软件：PC机操作系统Windows 98(2000、XP)+IAR开发环境。
二:实验（一）光照传感器采集实验1.实验目的（1）掌握光照传感器的操作方法。
（2）掌握光照传感器采集程序的编程方法。
2.实验内容在IAR集成开发环境中编写光照传感器采集程序。
3.相关电路图4.程序5.实验现象（二）人体感应传感器采集实验1.实验目的（1）掌握人体感应传感器的操作方法。
光电检测原理
光电检测原理光电检测是一种利用光电传感器来检测物体的存在、形状、位置、颜色等信息的技术。
它在工业自动化、机器人、智能交通、医疗设备等领域有着广泛的应用。
光电检测原理是基于光电传感器的工作原理，通过对物体反射、吸收、透过光线的特性进行检测和分析，实现对物体的识别和测量。
光电检测原理的核心是光电传感器。
光电传感器是一种能够将光信号转换为电信号的器件，它主要由光源、光电元件和信号处理电路组成。
光源发出光线，光线照射到被检测物体上后，经过反射、吸收或透过后，被光电元件接收并转换为电信号，再经信号处理电路进行处理，最终输出检测结果。
在光电检测中，常用的光电传感器有光电开关、光电传感器和光电编码器等。
光电开关主要用于检测物体的存在或不存在，当被检测物体遮挡光线时，光电开关输出信号，实现对物体的检测。
光电传感器则可以实现对物体的距离、颜色、形状等信息的检测，通过光电传感器的不同类型和工作原理，可以实现对不同特性物体的检测。
光电编码器则主要用于测量物体的位置、速度等信息，通过对物体运动过程中光电编码器输出的脉冲信号进行计数和分析，可以得到物体的运动参数。
光电检测原理的关键在于光线与被检测物体之间的相互作用。
光线照射到物体上时，会发生反射、吸收或透过，不同物体对光线的反应不同，这就为光电检测提供了可靠的依据。
通过对被检测物体反射、吸收、透过光线的特性进行分析，可以实现对物体的识别、测量和控制。
在实际应用中，光电检测原理可以应用于各种自动化设备和系统中。
例如，在工业生产线上，可以利用光电传感器实现对产品的检测和分拣；在智能交通系统中，可以利用光电传感器实现对车辆和行人的检测和识别；在医疗设备中，可以利用光电传感器实现对生物样本的检测和分析。
光电检测原理的应用范围非常广泛，可以满足不同领域对物体检测和控制的需求。
总的来说，光电检测原理是一种基于光电传感器的技。
