好基础-欧姆定律练习题30道(计算题)
欧姆定律计算题(基础计算)
㈡应用欧姆定律解题的步骤：①画出电路图 ②在图上标出已知条件的符号和数据、未知条件的符号 ③利用公式求解 例1.车床照明灯的电压是36V ，电阻为720Ω，求这盏灯正常工作时，通过它的电流为多少？ (电路图如图3)针对练习：1.一只小灯泡正常发光时的电流是0.5A ，灯丝电阻是5Ω，要测量灯泡两端的电压，电压表的量程应选用多少伏的？2.在研究导体中的电流与电压的关系实验中，某同学发现当电压表示数为5伏时，电流表示数为0.25安，此时导体的电阻为多大？若电压表示数为6伏时，电流表的示数会变为多少？二、串、并联电路的计算㈠串联电路的特点：1、电路中各处电流 ，即： I 1＝I 2＝I 3＝I ；2、串联电路两端总电压等于各部分电路两端的电压 ，即：U ＝U 1＋U 2＋U 3；3、串联电路的总电阻:大小：串联电阻的总阻值比任何一个分电阻的阻值都____;实质：多个导体串联相当于增加了__________________;等于各串联电阻 ，即：R 总＝R 1＋R 2＋R 3，若是n 个相同的电阻R′串联，则R 总＝n R′；4、串联的电阻有 作用，每个电阻所分担的电压跟它的电阻成 ；即：5、串联电路的总电阻比任何一个导体的电阻都要 ，串联时相当于导体长度 。
㈡串联电路的计算：例1.一只2Ω的电阻和一只3Ω的电阻串联，已知 2Ω电阻两端的电压是1V ，则3Ω电阻两端的电压是多少？串联电路中的电流是多少？（电路图如图1）2121R R U U例2.如图2所示的电路中，A 、B 两点间的电压是6V ，电阻R 1=4Ω，电阻R 1两端的电压是2V ，求：R 1中的电流强度和电阻R 2。
反思：①例1、例2的计算，你还能想出几种方法； ②在串联电路的计算中，至少需要几个已知条件。
③通过对串联电路的计算，你发现电压与电阻的关系吗？针对练习：1、在如图3所示电路中，已知电源电压为4.5V ，测得R1的电流为0.2A ，电压为2V;求R2的电流、电压和电阻。
欧姆定律最简单零基础计算练习15题 含答案
试卷主标题姓名：__________ 班级：__________考号：__________一、计算题（共5题）1、如图所示，R1=15Ω，开关闭合后电流表的示数是0.2A，电压表的示数是6V，求：（1）R2的电阻值；（2）R1的两端的电压U1；（3）电源电压．2、如图所示，电源电压U=3V，已知L1的电阻分别为R1=10Ω，电流表A的数为0.2A，求:（1）L1两端的电压U1（2）电压表的示数（3）L2的电阻R23、如图所示，电源电压为12V，开关闭合后两灯均发光，电流表A2的示数为2A，通过L1的电流为3A。
求：的示数是多少？(1)A1两端的电压（即V的示数）是多少？(2)电灯L14、如图所示电路，电源电压为6V且保持不变，R的阻值为10Ω．开关S闭合时，电压表示1数为4V．求：的电流；（1）通过R1（2）电阻R的阻值．25、如图10所示，电源电压为6V。
闭合开关S，电压表V1示数为4V，电流表示数为0.4A．求：(1）电压表V2的示数；(2 )R1、R2的阻值．============参考答案============一、计算题1、（1）30Ω；（2）3V；（3）9V．【分析】由电路图可知，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流．（1）根据欧姆定律求出电阻R1两端的电压；（2）根据欧姆定律求出电阻R2的阻值；（3）根据串联电路的电压特点求出电源电压．【详解】由电路图可知,R1与R2串联,电压表测R2两端的电压，电流表测电路中的电流．(1)由I＝可得电阻R2的阻值:R2＝＝30Ω；（2）电阻R1两端的电压： U1＝IR1＝0.2A×15Ω＝3V；(3)因串联电路中总电压等于各分电压之和，所以，电源的电压： U＝U1+U2＝3V+6V＝9V.2、 2V 1V 5Ω【详解】由电路图可知,灯泡L1与L2串联,电压表测L2两端的电压，电流表测电路中的电流．(1) L1两端的电压U1＝IR1＝0.2A10Ω＝2V;(2) L1与L2串联, 电源电压U＝3V, 因串联电路中总电压等于各分电压之和，所以L2的电压U2＝U U＝3V2V＝1V, 即电压表的示数为1V；（3）由I＝可得L2的电阻R2＝＝5Ω.3、 (1) 5A；(2) 12V 【解析】(1)由电路图可知，两灯并联，A1测干路中的电流，A2测L2支路电流，A2的示数为2A，所以通过L2的电流为2A，由并联电路的电流特点可得，A1的示数：I=I1+I2=3A+2A=5A(2)图中电压表测L1两端电压，由并联电路的电压特点可得，L1两端的电压U1=U=12V答：(1)A1的示数是5A；(2)电灯L1两端的电压是12V。
欧姆定律基础计算题
欧姆定律基础计算题
欧姆定律计算⼆
⼀、串联电路
1.有两个灯泡串联在电路中，电路中的电流是0.2安培，电源电压是9伏特，
灯泡L1的电阻是20欧姆，求：
（1）电路中的总电阻
（2）灯泡L2的电阻
（3）灯泡L1和L2两端的电压
2.有两个灯泡串联在电路中，电路中的电流是0.2安培，灯泡L1的电阻为45
欧姆，灯泡L2为的电阻15欧姆，求：
（1）灯泡L1和灯泡L2两端的电压
（2）电源电压
（3）电路中的总电阻
⼆、并联电路
1.两个灯泡并联在电路中，电源电压为3伏特，L1的电阻为20欧姆，L2的电阻为10欧姆，求：
1)L1和L2并联后的等效电阻（总电阻）
2)灯泡L1和L2中通过的电流
3)⼲路电流
2、如图所⽰的电路中R1=5Ω，当开关S闭合时，I=0.6A，I1=0.4A，求R2的电阻值。
3、两个灯泡并联在电路中，两灯并联后的总电阻为1.6欧姆，灯泡L1的电阻为8欧姆，灯泡L1中通过的电流为0.4安培，求：1）L1 两端的电压
2）⼲路中通过的电流
3) 灯泡L2中通过的电流
4)L2的电阻。
欧姆定律练习题加答案
欧姆定律练习题一、选择题1. 下列关于欧姆定律的说法，正确的是：A. 欧姆定律只适用于金属导体B. 欧姆定律适用于所有导电物质C. 欧姆定律表明，电流与电压成正比，与电阻成反比D. 欧姆定律表明，电流与电阻成正比，与电压成反比2. 在电路中，当电阻一定时，电流与电压的关系是：A. 成正比B. 成反比C. 无关D. 线性关系A. 电流B. 电压C. 电阻D. 电功率二、填空题1. 欧姆定律的表达式为：______ = ______ / ______。
2. 在一个电路中，已知电流为2A，电阻为10Ω，根据欧姆定律，该电路的电压为______V。
3. 当电压为12V，电阻为6Ω时，通过电阻的电流为______A。
三、计算题1. 已知一个电阻的阻值为20Ω，通过该电阻的电流为0.5A，求该电阻两端的电压。
2. 一个电路中的电压为24V，电阻为48Ω，求通过该电阻的电流。
3. 若一个电路中的电流为3A，电阻为15Ω，求该电路的电压。
四、应用题1. 某电路中的电阻为30Ω，电源电压为12V，求通过电阻的电流。
2. 一盏电灯的电阻为100Ω，接在220V的电源上，求电灯的电流。
3. 一个电阻器的阻值为50Ω，通过它的电流为0.4A，求电阻器两端的电压。
五、判断题1. 当电压不变时，增加电路中的电阻，电流会增大。
()2. 欧姆定律可以表示为 I = V/R，其中I是电流，V是电压，R是电阻。
()3. 在一个串联电路中，各处的电流是相等的，这与欧姆定律无关。
()六、简答题1. 简述欧姆定律的内容。
2. 为什么说欧姆定律是电路分析中的基本定律？3. 在实际应用中，哪些因素可能会导致欧姆定律不再适用？七、作图题1. 请画出欧姆定律的实验电路图，并标明电压表、电流表和电阻的位置。
2. 根据欧姆定律，作出电流与电压的关系图，假设电阻为固定值。
八、实验题1. 设计一个实验，验证欧姆定律的正确性。
请详细描述实验步骤、所需材料和预期结果。
欧姆定律基础计算练习题(含答案)

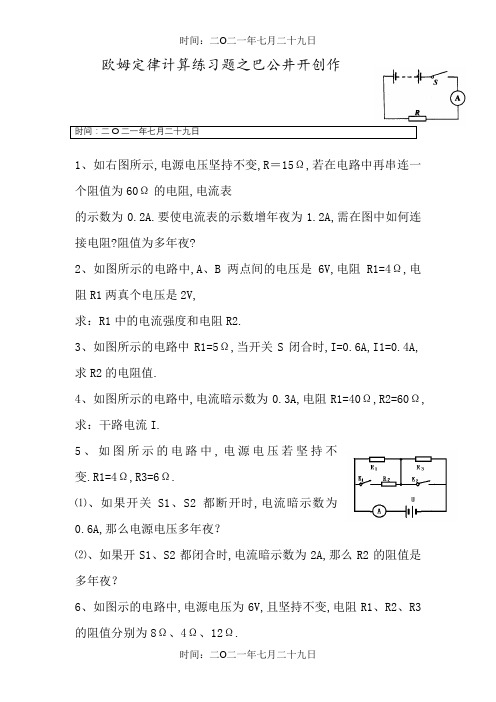

欧姆定律计算练习题之巴公井开创作时间：二O二一年七月二十九日1、如右图所示,电源电压坚持不变,R＝15Ω,若在电路中再串连一个阻值为60Ω的电阻,电流表的示数为0.2A.要使电流表的示数增年夜为1.2A,需在图中如何连接电阻?阻值为多年夜?2、如图所示的电路中,A、B两点间的电压是6V,电阻R1=4Ω,电阻R1两真个电压是2V,求：R1中的电流强度和电阻R2.3、如图所示的电路中R1=5Ω,当开关S闭合时,I=0.6A,I1=0.4A,求R2的电阻值.4、如图所示的电路中,电流暗示数为0.3A,电阻R1=40Ω,R2=60Ω,求：干路电流I.5、如图所示的电路中,电源电压若坚持不变.R1=4Ω,R3=6Ω.⑴、如果开关S1、S2都断开时,电流暗示数为0.6A,那么电源电压多年夜？⑵、如果开S1、S2都闭合时,电流暗示数为2A,那么R2的阻值是多年夜？6、如图示的电路中,电源电压为6V,且坚持不变,电阻R1、R2、R3的阻值分别为8Ω、4Ω、12Ω.求：⑴、如果开关S1、S2都断开时,电流表电压表的示数是多年夜？⑵、如果开关S1、S2都闭合时,电流表的示数是多年夜？7、有一电阻为20Ω的电灯,在正常工作时它两真个电压为10V.可是我们手边现有的电源电压是12V,要把电灯接在这个电源上,需要给它串连一个多年夜的电阻？（无图）8、如图所示,R1=10Ω,滑动变阻器R2的阻值变动范围是0~20Ω.当滑片P移至R2的最左端时,电流暗示数为0.6A.当滑片P移至R2的最右端时,电流表和电压表的示数各是几多？9、右图所示,R1=10Ω,将滑动变阻器R2的滑片置于右端,这时电压表、电流表的示数分别为10V、0.2A.求：⑴、电阻R1两真个电压；⑵、当移动滑动变阻器的滑片后电流表的示数如右下图所示,求这时滑动变阻器接入电路的电阻.10、右图所示,电源的电压为6V坚持不变,电阻R1=5Ω,变阻器R2的最年夜阻值是10Ω.求：电流表、电压表的示数的变动范围.11、如右图所示的电路中,R1=30Ω,闭合开关S后,滑动变阻器的滑片P移动到a端时,电流表的示数I1=0.2A；当滑动变阻器P移动到b端时,电流表的示数I2=0.1Ω.求：滑动变阻器ab间的阻值Rab是几多？12、如右图示,R1=20Ω,当开关S闭合时电流暗示数为0.3A,当开关S断开时,电流表的示数变动了0.1A,求电阻R2的阻值.13、有一只电铃,它正常工作时的电阻是10Ω,正常工作时的电压是4V,但我们手边只有电压为6V的电源和几个10Ω的电阻,要使电铃正常工作,该怎么办？（无图）14、如图所示,电阻R1的电阻为10Ω,R2为30Ω,当开关S断开时,安培示数为0.6A,则当K闭合时,安培表的示数为几多？15、如图所示电路,R0=10Ω,电源电压不变,当在电路中再随意串连一个R1=30Ω的电阻时,电流暗示数为I1=0.25A,⑴、求电源电压⑵若要使电流暗示数为I2=1.2A,需在右图中如何连接电阻？阻值为多年夜？16、如右图所示,电路R1=10Ω,R2=20Ω,R0=20Ω,当S1闭合,S2断开时,电压表的示数为3.0V；当开关当S1断开,S2闭合时,电压表的示数为几多？17、如图14所示的电路,R=4Ω,另一个电阻Rx和电源电压U未知,当闭合开关S2,而S1、S3断开时,电流表的示数为0.5A；如果断开S2,闭合开关S1、S3时,电流示数为2.25A.求：电阻Rx的阻值.18、如右图示电源电压为9V,R1=3Ω,滑动变阻器R2的变动范围为0~20Ω,如果电流表采纳0~0.6A量程,电压表采纳0~3V量程,为了不使电流表、电压表损坏求滑动变阻器R2的取值范围.19、将一个阻值为10Ω的电铃与一个滑动变阻器串连后,接在电压为15伏的电源的两端,当滑动变阻器的阻值为15欧时,电铃恰好正常工作此时电路中电流和电铃两端电压各多年夜？若电源电压改为9伏,欲使电铃仍然正常工作,变阻器的阻值应酿成多年夜？（无图）20、如右图所示,当滑动变阻器调至阻值为15Ω时,电流表、电压表的示数分别为0.6A,15V.求当滑动变阻器调至阻值为23Ω时,电流表、电压表的示数为几多？21、如图示的电路中,电源电压若坚持不变,R1=4Ω,R2=6Ω.⑴、如果开关S1、S2都断开时,电流表的示数为0.6A,那么电源电压是多年夜？⑵、如果开关S1、S2都闭合时,电流表的示数为2A,那么R3的阻值是多年夜？22、某公共场所（公共楼梯,医院走廊内）有一盏长明灯,电阻为500欧,要保证其使用寿命,规定允许通过的最年夜电流为0.2安.问应该怎样才华将这盏长明灯接到照明电路上？（无图）23、如图示,R1=5Ω,R3=20Ω,它们与R2串连,接在电压为U的电源上,电压表V1的示数为10V,V2的示数为25V,求电源的电压是几多？24、如右图,电源电压为18V,R2是0~50Ω的变阻器,合上S后,A暗示数为0.5A,V暗示数为5V,求⑴、R1和变阻器接入电路中部份的电阻是几多.⑵、如果A表的量程是0~0.6A,V表的量程是0~15V,为了使电表不致被损坏,滑动变阻器接入电路的阻值不得小于几多？25、电阻R1和R2串连后接在电压为9V的电源上,通过R1的电流强度是0.3A,R2的阻值为10Ω,求R1两真个电压和电阻年夜小.（要求画电路图,在图上标出有关物理量）26、如右图示,电源电压U恒定,当开关S闭合时,电流表的示数为1.2A；当开关断开时,电流表的示数是0.4A,电压表的示数为6V,则两个灯胆的电阻分别是多年夜？27、电阻R1的阻值为10Ω,当电阻R1和R2以某种方法连接在电源两端时,R1两真个电压为9V,当两电阻以另一种方法连接后接在同一电源两端时,R1两真个电压为3V,求电阻R2的阻值.（无图）28、如右图所示的电路中,R1=6Ω,滑动变阻器的规格为“1A、20Ω”,电源电压为4.5V并坚持不变.电流表量程为0~0.6A,电压表的量程为0~3V.求：1.为呵护电表,则滑动变阻器的变动范围为几多？2.当滑动变阻器R2为8Ω时,电流表、电压表的示数分别为几多？谜底1、并；15Ω2、0.5A；8Ω3、10Ω4、0.5A5、（1）6V；（2）12Ω6、（1）0.5A （2）1.25A7、4Ω8、0.2A 9、（1）2V （2）5Ω 10、0.4A~1.2A；2V~6V11、30Ω 12、10Ω 13、将两个10Ω电阻并联后在和电铃串连14、0.8A 15、（1）10V （2）50Ω 16、4.5V 17、8Ω18、12Ω~20Ω 19、5Ω 20、0.5A；12.5A 21、12Ω。
欧姆定律基础计算题

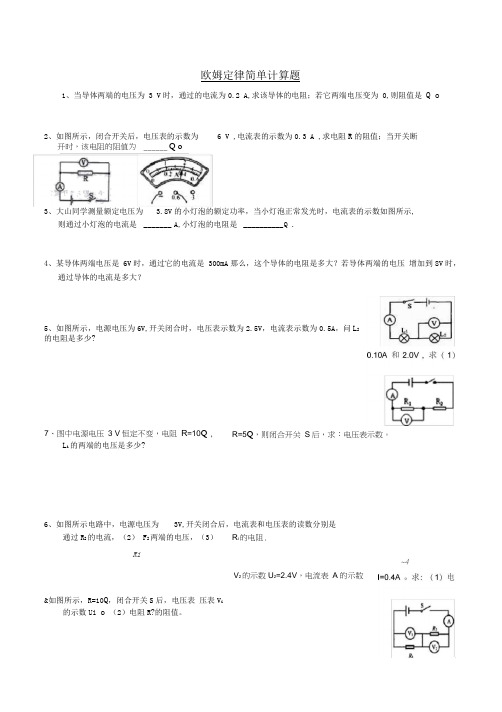

欧姆定律简单计算题1、当导体两端的电压为 3 V 时，通过的电流为0.2 A,求该导体的电阻；若它两端电压变为 0,则阻值是 Q o2、如图所示，闭合开关后，电压表的示数为6 V ,电流表的示数为0.3 A ,求电阻R 的阻值；当开关断3、大山同学测量额定电压为 3.8V 的小灯泡的额定功率，当小灯泡正常发光时，电流表的示数如图所示, 则通过小灯泡的电流是 _______ A,小灯泡的电阻是 __________ Q .4、某导体两端电压是 6V 时，通过它的电流是 300mA 那么，这个导体的电阻是多大？若导体两端的电压 增加到8V 时，通过导体的电流是多大？5、如图所示，电源电压为6V,开关闭合时，电压表示数为2.5V ，电流表示数为0.5A ，问L 2的电阻是多少?L i 的两端的电压是多少? 6、如图所示电路中，电源电压为3V,开关闭合后，电流表和电压表的读数分别是 通过R 2的电流，（2） F 2两端的电压，（3）Ri&如图所示，R=10Q ，闭合开关S 后，电压表 压表V i的示数Ui o （2）电阻R?的阻值。
7、图中电源电压 3 V 恒定不变，电阻 R =10Q ,R=5Q ，则闭合开关 S 后，求：电压表示数。
R i 的电阻. 开时，该电阻的阻值为 ______ Q o V 2的示数U 2=2.4V ，电流表 A 的示数~49、某兴趣小组的同学们想制作一个台灯， 所用小灯泡的额定电压为 27 V,正常发光时灯丝的电阻为 90 Q o现在只有电压为36 V 的电源，为使小灯泡正常发光，应将一个定值电阻与灯泡串联，请你求出该电阻 的阻值。
10、今有“ 2.5V 0.2A ”的小灯泡一只, 的电阻？13、一个小灯泡的电阻是 9欧，正常工作时的电压是3.6伏，现在要把这盏灯直接接在4.5伏的电源上能行吗？怎样做才能使这盏灯正常发光？ 14、如图所示电路，F 0=10Q ，电源电压不变，当在电路中再随意串联一个 R 1=30 Q 的电阻时，电流表示数为I 1=0.25A ，⑴、求电源电压⑵、若要使电流表示数为 大？ 15、灯泡L 1和L 2串联在电路中，加在它们两端的总电压为 L 1中的电流.16、如图，电源电压为 6V,电阻R 1为10Q •闭合开关后，电流表示数为1A,求：F 2的阻值和通过 R 的电流. 4V 电源一个，要使小灯泡正常发光，必须在电路中串联一个多大11、有一只标有"24V 0.8A"电阻？字样的电灯，把它接人电压 36V 电路中，若能够正常使用，需串联一个多大的 12、一只小灯泡的额定电压为使其正常发光，应8V ,正常发光时通过它的电流为 联一个多少Q 的电阻. 0.4A ，现将该小灯泡接在 12V 的电源上，为I 2=1.2A ，需在右图中如何连接电阻？阻值为多12V , L 1电阻是8Q , L 2两端的电压是 4V ,求:17、如图所示，串联在电路中的两个电阻R和甩，已知R=10Q , F2=30Q ,R i两端的电压为 U=2V,根据上述条件，请你求出该电路里的三个物理量。
(word完整版)欧姆定律经典练习题(共80题)含答案,推荐文档
荟英教育携手共进欧姆定律经典练习题〔共80 题〕一、选择题1． (多项选择 )一段铜线的电阻为R，两端电压为U，经过电流强度为I，以下说法中正确的选项是［］A ． R 由铜线的长度和横截面积决定B ． R 的大小与U 有关C．铜线的电阻对电流经过有阻拦作用D． R 的大小与I 没关2．两个电阻值完满相等的电阻，假设并联后的总电阻是10 欧姆，那么将它们串通的总电阻是［］A．5 欧姆B．10 欧姆C．20 欧姆D．40 欧姆3．一条导线的电阻是R，把它对折分成等长的两段后，再把这两段并联起来使用，这时电阻是［］A. R/4 C. R/2 D. 以上三种都不是4． 4 个电阻，电阻值都是R，把它们并联起来，总电阻是［］A ． 4R B． R/4C．4/R D ． 2R5．两条长度相等、截面积不等的同种资料制成的电阻丝，串通在电路中，那么粗电阻丝［］A ．电流强度较大B ．电流强度较小C．电压较大 D ．电压较小6．下面四对并联电阻，总电阻最小的是［］A ．两个 4ΩB ．一个 4Ω，一个 6ΩC．一个 1Ω，一个 8Ω D ．一个 2Ω，一个 7Ω7．今有三个电阻，它们的电阻值分别是 a 欧、 b 欧、 c 欧，其中a>b>c，当把它们并联相接，总电阻为 R，它们的大小关系，以下哪个判断是正确的［］A ． c<R<bB ． b<R<a C．R 可能等于b D． R<c8．两个电阻值相等的电阻，每个电阻的电阻值为R。
现将其中一个电阻增大，另一个电阻减小，那么并联后的总电阻将［］A ．大于 RB ．小于 R C．仍等于R D．无法判断9．有一条电阻线，在其两端加 1 伏特电压时，测得电阻值0.5 欧姆，若是在其两端加10 伏特电压时，其电阻值应为［］A．0.5 欧姆B．5 欧姆C．0.05 欧姆D．20 欧姆10．电阻 R1 的阻值比电阻R2 小，把它们并联后，总电阻[］A ．既小于R1 又小于 R2B．既大于R1 又大于 R2C．小于 R2 而大于 R1D．等于 R1 与 R2 之和11．两个完满同样的电阻，它们串通的总电阻是并联的总电阻的______倍A．2B．6C．1D．412．维修电器需要一只150 欧姆的电阻，但只有电阻值分别为100 欧姆、 200 欧姆、 600 欧姆的电阻各一只，可代用的方法是［］A ．把 200 欧姆的电阻与600 欧姆的电阻串通起来B．把 100 欧姆的电阻与200 欧姆的电阻串通起来C．把 100 欧姆的电阻与200 欧姆的电阻并联起来D．把 200 欧姆的电阻与600 欧姆的电阻并联起来13．导体两端的电压是 4 伏特，经过的电流强度是0.8 安培，若是使导体两端的电压增加到 6 伏特，那么导体的电阻和电流强度分别是［］A．5 欧姆,1.2 安培B．5欧姆,2 安培C． 7.5 欧姆 , 0.8 安培D． 12.5 欧姆 , 0.8 安培14．〔多项选择〕如图46 所示的电路，滑动变阻器的滑片P 固定在它的中点时，连入电路的电阻值为 R，当只闭合K1 时， R 与 R1 上的电压之比是1： 2；当只闭合K2 时， R 与 R2 上的电压之比是 1：4，若是把滑片P 移到 a 端，那么［］第1页共17页荟英教育携手共进A ． K1 、 K2 闭合时，经过R1 与 R2 的电流之比是1： 2B． K1 、 K2 闭合时，经过R1 与 R2 的电流之比是2： 1C．只闭合 K1 时，滑动变阻器ab 两端的电压与电阻R1 两端的电压之比是1：1D．只闭合 K2 时，滑动变阻器ab 两端的电压与电阻R2 两端的电压之比是1： 115．将安培表先后串通在图51 中的 A 处、 B 处、和 C 处，当电键 K 闭合时，安培表接在哪处的读数最大？［］A ．A 处B．B 处C．C 处D．三处都同样16．如图 53 所示， R1=R2 时，电源电压不变，当电键由闭合变成断开时，安培表示数［］A. 不变B. 变成原来 2 倍C. 变成原来的1/2D.无法判断17．图 54 中的滑动变阻器R1 的最大阻值是200 欧姆，电阻R2 是 300 欧姆，电源电压是 6 伏特且保持不变，当滑动变阻器的滑片P 由 a 端滑到 b 端，伏特表示数的变化是［］A ．6伏 ~0 伏B．3.6 伏~6 伏C．6 伏~3.6 伏D．6 伏~2.4 伏18．〔多项选择〕图55 所示电路， AB 两端电压保持不变，当滑动变阻器的滑动片P 滑动的过程中，下面关于安培表和伏特表示数的变化以及发生变化原因的简要解析，正确的选项是［］A ．无论 P 向哪端滑动， R2 都是不变的，所以伏特表示数不变，安培表示数将在P 向 a 端滑动时变小， P 向 b 端滑动时变大B ．无论 P 向哪端滑动， R1 都是不变的，所以伏特表示数不变，安培表示数将在P 向 b 端滑动时变小， P 向 a 端滑动时变大C．P 向 a 端滑动时， R1 不变， R1 两端电压不变，伏特表示数变小，R3 也变小，所以安培表示数不变D ．P 向 a 滑动时， R2 和 R3 并联总电阻变小，干路电流变大，R1 两端电压变大，所以伏特表示数变小，那么，经过R3 的电流变小，安培表示数变大荟英教育携手共进E．P 向 b 端滑动时， R3 变大， R2 和 R3 并联总电阻变大，所以伏特表示数变大，干路中电流变小，经过 R3 的电流变大，安培表示数变小19．图 56 所示的电路中，电压U 保持恒定，当K 断开时，安培表的读数是［］A ．A1 变大、 A2 不变B． A1 变小、 A2 不变C． A1 不变、 A2 变小 D ．A1 不变、 A2 变大20．如图 57 所示， AB 两点间电压保持不变，当滑动变阻器的滑片向右搬动时［］A ．安培表示数变小，伏特表示数变大B．安培表示数变小，伏特表示数变小C．安培表示数变大，伏特表示数变小D．安培表示数变大，伏特表示数变大21．如图 59 所示，电源电压为9 伏特，定值电阻R 为 5 欧姆，滑动变阻器R0 的最大电阻值为4欧姆，那么当滑动片由滑动变阻器的 a 端滑向 b 端时，伏特表的示数是［］A ．由 0 逐渐增大到9 伏B．由 0 逐渐增大到 5 伏C．由 0 逐渐增大到 4 伏D．由 4 伏特逐渐减小到 022．如图 60 所示电路，电源电压不变，当滑动变阻器的滑片P 向右滑动时，各电表示数的变化情况是［］A． A 变小、 V1 变大， V2 变小B．A 变大、 V1 变大， V2 变小C． A 变小、 V1 变小， V2 变大D． A 变大、 V1 变小， V2 变大23．如图 61 所示的电路图中，当滑动变阻器的滑片P 向下滑动时，以下判断哪个是完满正确的［］A ．安培表的示数变大，伏特表的示数变小，电灯L 变亮B．安培表的示数变小，伏特表的示数变小，电灯L 变暗C．安培表的示数变小，伏特表的示数变大，电灯L 变暗D．安培表的示数变大，伏特表的示数变小，电灯L 变亮24．如图 62 电源电压不变，当滑动变阻器的滑片位于最右端时，伏特表V1 和 V2 的读数分别为12 伏和 4 伏，安培表 A 的读数为 1 安，当滑片位于变阻器中间时，各表的读数分别是［］荟英教育携手共进A．V1 为 12 伏；V2 为 4 伏；A 为安B．V1 为 12 伏；V2 为 2.4 伏；A 为 1.2 安C．V1 为 9.6 伏；V2 为 2.4 伏；A 为 1.2 安D．V1 为 8 伏；V2 为 4 伏；A 为安25．图 65 所示的电路中，电源电压不变，K 闭合时，电灯L 正常发光，要在K 断开时，电灯L 还可以正常发光，滑动变阻器的滑片P应该［］A ．向右搬动B．不动C．向左搬动 D ．先向右移，再回到原位26．电阻 R1 大于电阻 R2，将它们串通后接入电路，那么 R1、 R2 两端的电压 U1、 U2 间的关系是［］A ．U1=U2B． U1>U2C． U1<U2 D ．不好判断27．图 67 是四位同学设计的用伏安法测电阻R 的电阻值的电路图，其中正确的［］27. 公式的物理意义的正确理解是［］A．加在导体两端的电压越大，导体的电阻越大B．导体的电流越小，导体的电阻越大C．导体的电阻与电压成正比，与电流成反比D．导体的电阻大小等于导体两端的电压与电流之比29.如图 1 所示的滑动变阻器结构表示图， A、 B、C、D 是它的四个接线柱。
欧姆定律简单计算专项练习(电流串联)
欧姆定律简单计算专项练习(电流串联)引言欧姆定律是描述电路中电流、电压和电阻之间关系的基本定律。
在串联电路中，电流按照相同的路径依次通过不同的电阻，我们可以利用欧姆定律来计算电流和电压的关系。
问题描述假设我们有一个简单的电路，由三个串联的电阻$R_1$、$R_2$和$R_3$ 组成，以及一个电源提供固定的电压$V$。
我们需要计算每个电阻上的电压和整个电路中的电流。
计算步骤1. 根据欧姆定律，我们可以得到每个电阻上的电压为：- $V_1 = I \times R_1$- $V_2 = I \times R_2$- $V_3 = I \times R_3$其中，$I$ 表示整个电路中的电流。
2. 为了计算整个电路中的电流$I$，我们可以利用串联电路中电流的分配规律，即电流在串联电路中保持不变。
因此，$I$ 可以表示为：- $I = \frac{V}{R_{\text{总}}}$其中，$R_{\text{总}}$ 表示整个电路的总电阻，可以通过$R_{\text{总}} = R_1 + R_2 + R_3$ 计算得到。
示例计算假设电源提供的电压为 $V = 12$ 伏特，电阻的取值分别为$R_1 = 4$ 欧姆，$R_2 = 6$ 欧姆，$R_3 = 8$ 欧姆。
根据上述计算步骤，我们可以得到以下结果：1. 计算每个电阻上的电压：- $V_1 = \frac{12}{4} = 3$ 伏特- $V_2 = \frac{12}{4+6} \times 6 = 7.2$ 伏特- $V_3 = \frac{12}{4+6+8} \times 8 = 3.2$ 伏特2. 计算整个电路中的电流：- $I = \frac{12}{4+6+8} = 0.6$ 安培结论根据以上计算结果，我们可以得知在给定的电路中，每个电阻上的电压分别为 $V_1 = 3$ 伏特，$V_2 = 7.2$ 伏特，$V_3 =3.2$ 伏特，整个电路中的电流为 $I = 0.6$ 安培。
欧姆定律练习题及答案
欧姆定律练习题及答案欧姆定律练习题及答案欧姆定律是电学中最基本的定律之一，它描述了电流、电压和电阻之间的关系。
掌握欧姆定律的原理和应用是学习电学的重要一步。
在这篇文章中，我们将提供一些欧姆定律的练习题及其答案，帮助读者巩固对欧姆定律的理解。
练习题一：一个电阻为10欧姆的电阻器通过电压为20伏的电源。
求通过电阻器的电流是多少？解答一：根据欧姆定律，电流（I）等于电压（V）除以电阻（R）。
所以，通过电阻器的电流可以计算为：I = V / R = 20伏 / 10欧姆 = 2安培练习题二：一个电流为5安的电流通过电阻为8欧姆的电阻器。
求通过电阻器的电压是多少？解答二：根据欧姆定律，电压（V）等于电流（I）乘以电阻（R）。
所以，通过电阻器的电压可以计算为：V = I * R = 5安 * 8欧姆 = 40伏练习题三：一个电阻为6欧姆的电阻器通过电压为24伏的电源。
求通过电阻器的电流是多少？解答三：根据欧姆定律，电流（I）等于电压（V）除以电阻（R）。
所以，通过电阻器的电流可以计算为：I = V / R = 24伏 / 6欧姆 = 4安培练习题四：一个电流为3安的电流通过电阻为9欧姆的电阻器。
求通过电阻器的电压是多少？解答四：根据欧姆定律，电压（V）等于电流（I）乘以电阻（R）。
所以，通过电阻器的电压可以计算为：V = I * R = 3安 * 9欧姆 = 27伏通过以上的练习题及其解答，我们可以看到欧姆定律的应用非常简单直观。
只要记住欧姆定律的公式，并且掌握电压、电流和电阻之间的关系，就能轻松解决类似的问题。
当然，实际应用中可能会有更为复杂的电路，涉及到串联和并联电路的计算，以及复杂的电阻组合等。
但是无论是简单还是复杂的电路，欧姆定律都是解决问题的基础。
因此，对欧姆定律的理解和掌握是学习电学的重要一步。
总结起来，欧姆定律是电学中最基本的定律之一，它描述了电流、电压和电阻之间的关系。
通过练习题的训练，我们可以更好地理解和应用欧姆定律。
中考专项复习：欧姆定律计算题1(基础理论)
欧姆定律计算题（基础理论）A 组（基础）1．我们可以用右图所示的电路图测量未知电阻R X 的阻值．调节电路，当电压表示数U 为12.0V 时，电流表的示数为0.40A 。
求：(1)计算R X 的阻值； (2)实际上，电流表是有电阻的，如果考虑到电流表 的电阻值R A 为0.5Ω，计算这时待测电阻X R '的阻值。
2．当多个电阻并联时，其等效电阻称为并联电路的总电阻。
请推证：将两个电阻R l 、R 2并联起来，其总电阻R 总与R 1、R 2的关系为：21111R R R +=总3、如图所示，R 1=20Ω，闭合开关S 后，电流表的示数为0.25A ，电压表的示数为7V 。
求： （1）电源的电压； （2）电阻R 2的阻值是多少?4、如图所示，电源电压U =18V ，当滑动变阻器的滑片P 移至最左端时，小灯泡L 正常发光，电流表的示数为0.5A ；当滑片P 移至中点时，电流表的示数变为0.25A 。
求：(设灯泡电阻恒定) （1）小灯泡的正常工作时的电阻； （2）滑动变阻器的最大阻值。
5、如图所示，当只闭合开关S 1时，电流表○A 的示数为I 1=1A ；当同时闭合开关S 1、S 2时，电流表○A 的示数为I 1=1.5A 。
已知电阻R 1=12Ω，求：(1)电源的电压；(2)电阻R 2的大小；6、如图所示电路，R 2＝3Ω，R 3＝6Ω。
当S 1、S 2都闭合时，电流表的示数为2A ；当S1、S 2都断开时，电流表的示数为0.5A 。
（设电源电压恒定不变）（1）求电源电压； （2）请用两种方法求出电阻R 1的阻值。
B 组（提高）7、有一个标有“6V、12Ω”的灯泡和一个电压恒为9V的电源，怎样才能让小灯泡正常工作？请计算说明。
8．如图所示的电路中，R1=10Ω，当开关S分别与a、b接通时，电流表的读数分别为1.2A和0.8A，求：(1)电源电压。
（2）R2的阻值。
9、如图所示，电源电压保持不变，滑动变阻器的最大阻值是80Ω，闭合开关S后，当滑动变阻器的滑片P 置于b端时，电流表的示数为0.3A, 电压表的示数为6V，求:（1）电阻R1的阻值。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一部分串联电路15道
有两个灯泡串联在电路中，电路中的电流是0.2安培，电源电压是9伏特，灯泡L1的电阻是20欧姆，求：（1）灯泡L1和L2的电压分别是多少？
（2）灯泡L2的电阻
（3）电路中的总电阻
有两个灯泡串联在电路中，电路中的电流是0.3安培，电源电压是12伏特，灯泡L1两端的电压是6伏特，求：
（1）电路中的总电阻
（2）灯泡L2两端的电压
（3）两个灯泡的电阻分别为多大
有两个灯泡串联在电路中，电路中的电流是0.1安培，灯泡L1两端的电压是3伏特，灯泡L2两端的电压是9伏特，求：
（1）两个灯泡的电阻分别为多大
（2）电路中的总电阻
（3）电源电压
有两个灯泡串联在电路中，电路中的电流是0.2安培，灯泡L1两端的电压是4伏特，电路的总电阻为60欧姆，求：
（1）电源电压
（2）灯泡L2两端的电压
（3）两个灯泡的电阻分别为多大
有两个灯泡串联在电路中，电路中的电流是0.5安培，灯泡L1两端的电压是9伏特，灯泡L2为的电阻6欧姆，求：
（1）灯泡L1的电阻
（2）灯泡L2两端的电压
（3）电源电压
有两个灯泡串联在电路中，电路中的电流是0.2安培，电路中的总电阻为20欧姆，灯泡L2为的电阻15欧姆，求：
（1）L1的电阻
（2）灯泡L1和灯泡L2两端的电压
（3）电源电压
有两个灯泡串联在电路中，电路中的电流是0.2安培，灯泡L1的电阻为45欧姆，灯泡L2为的电阻15欧姆，求：
（1）灯泡L1和灯泡L2两端的电压
（2）电源电压
（3）电路中的总电阻
有两个灯泡串联在电路中，电源电压是12V，灯泡L1两端的电压为9V，电路中的总电阻为30欧姆，求：（1）灯泡L2两端的电压
（2）电路中的电流
（3）两个灯泡的电阻
有两个灯泡串联在电路中，电源电压是12V，灯泡L1两端的电压为9V，灯泡L1的电阻为30欧姆，求：（1）灯泡L2两端的电压
（2）电路中的电流
（3）灯泡L2的电阻
（4）该电路的总电阻
有两个灯泡串联在电路中，电源电压是24V，灯泡L1两端的电压为15V，灯泡L2的电阻为20欧姆，求：（1）灯泡L2两端的电压
（2）电路中的电流
（3）灯泡L1的电阻
（4）该电路的总电阻
有两个灯泡串联在电路中，电源电压是6V，电路的总电阻为30欧姆，灯泡L2的电阻为20欧姆，求：（1）灯泡L1的电阻
（2）电路中的电流
（3）灯泡L1和L2两端的电压
有两个灯泡串联在电路中，电源电压是12V，灯泡L1的电阻为5欧姆，灯泡L2的电阻为25欧姆，求：（1）电路的总电阻
（2）电路中的电流
（3）灯泡L1和L2两端的电压
有两个灯泡串联在电路中，灯泡L1两端的电压3V，电路的总电阻为10欧姆，灯泡L1的电阻为5欧姆，求：（1）灯泡L2的电阻
（2）电路中的电流
（3）灯泡L2两端的电压
（4）电源电压
有两个灯泡串联在电路中，灯泡L1两端的电压3V，电路的总电阻为12欧姆，灯泡L2的电阻为8欧姆，求：（1）灯泡L1的电阻
（2）电路中的电流
（3）灯泡L2两端的电压
（4）电源电压
有两个灯泡串联在电路中，灯泡L1两端的电压3V，灯泡L1的电阻为30欧姆，灯泡L2的电阻为20欧姆，求：
（1）电路的总电阻
（2）电路中的电流
（3）灯泡L2两端的电压
（4）电源电压
第二部分并联电路15道
两个灯泡并联在电路中，电源电压为12伏特，总电阻为7.5欧姆，灯泡L1的电阻为10欧姆，求：
灯泡L2的电阻
灯泡L1和L2中通过的电流
干路电流
两个灯泡并联在电路中，电源电压为12伏特，总电阻为15欧姆，灯泡L1中通过的电流为0.6安培，求：干路电流
灯泡L2中通过的电流
灯泡L1和L2的电阻
两个灯泡并联在电路中，电源电压为3伏特，L1的电阻为20欧姆，L2的电阻为10欧姆，求：
L1和L2并联后的等效电阻
灯泡L1和L2中通过的电流
干路电流
两个灯泡并联在电路中，电源电压为6伏特，L1的电阻为20欧姆，干路电流为0.5安培，求：
L1和L2并联后的等效电阻
灯泡L1中通过的电流
灯泡L2中通过的电流
L2的电阻
两个灯泡并联在电路中，电源电压为6伏特，L1的电阻为30欧姆，L2中通过的电流为0.4安培，求：
L2的电阻
灯泡L1中通过的电流
两灯并联后的等效电阻
干路总电流
两个灯泡并联在电路中，电源电压为24伏特，干路总电流为0.5安培，L2中通过的电流为0.4安培，求：两灯并联后的等效电阻
L2的电阻
灯泡L1中通过的电流
L1的电阻
两个灯泡并联在电路中，电源电压为24伏特，灯泡L1中通过的电流为0.2安培，L2中通过的电流为0.4安培，求：
两灯的电阻
两灯并联后的总电阻
干路总电流
两个灯泡并联在电路中，两灯并联后的总电阻为8欧姆，灯泡L1的电阻为40欧姆，干路总电流为0.75安培，求：
电源电压
灯泡L1中通过的电流
灯泡L2中通过的电流
灯泡L2的电阻
两个灯泡并联在电路中，两灯并联后的总电阻为1.6欧姆，灯泡L1的电阻为8欧姆，灯泡L1中通过的电流为0.4安培，求：
电源电压
干路中通过的电流
灯泡L2中通过的电流
L2的电阻
两个灯泡并联在电路中，两灯并联后的总电阻为2.4欧姆，灯泡L1的电阻为6欧姆，灯泡L2中通过的电流为0.75安培，求：
L2的电阻
电源电压
灯泡L1中通过的电流
干路总电流
两个灯泡并联在电路中，灯泡L1的电阻为20欧姆，L2的电阻灯泡为30欧姆，干路总电流为0.5安培，求：两灯并联后的总电阻
电源电压
灯泡L1和L2中通过的电流
两个灯泡并联在电路中，灯泡L1的电阻为15欧姆，L2的电阻灯泡为30欧姆，灯泡L1中通过的电流为0.2安培，求：
两灯并联后的总电阻
电源电压
灯泡L2中通过的电流
干路总电流
两个灯泡并联在电路中，灯泡L1的电阻为10欧姆，灯泡L2中通过的电流为0.3安培，干路总电流为0.6安培，求：
灯泡L1中通过的电流
电源电压
L2的电阻
两灯并联后的总电阻
两个灯泡并联在电路中，灯泡L2的电阻为20欧姆，通过它的电流为0.3安培，干路总电流为0.5安培，求：
电源电压
灯泡L1中通过的电流
L1的电阻
两灯并联后的总电阻
两个灯泡并联在电路中，灯泡L2的电阻为40欧姆，通过它的电流为0.15安培，灯泡L1中通过的电流为0.1安培，求：电源电压？干路总电流？
L1的电阻？两灯并联后的总电阻？。
