901继电保护测试仪说明书2(901 Relay Protect Tester Instructions)
继电保护说明书
KJ-6600型微机继电保护测试系统使用说明书上海苏特电气有限公司目录第一章概述 (1)第二章技术参数 (2)第三章主要特点 (3)第四章面板及背板功能介绍 (4)第五章继电保护试验的方法 (5)第六章PC软件的使用方法 (6)6.1 硬件、软件设置 (6)6.2 PC 软件使用说明 (6)6.2.1 交流试验 (6)6.2.2 直流试验 (9)6.2.3 频率试验 (11)6.2.4 同期试验 (12)6.2.5 电流电压继电器 (13)6.2.6 差动继电器 (14)6.2.7 反时限过流 (15)6.2.8 中间继电器 (17)6.2.9 功率方向 (18)6.2.10 阻抗阶梯 (19)6.2.11 零序保护 (21)6.2.12 整组试验 (22)6.2.13 状态序列 (26)6.2.14 阻抗相位特性 (27)6.2.15 精工电流 (28)6.2.16 差动试验 (29)6.2.17 谐波试验 (33)6.2.18 工频变化量 (34)6.2.19 故障再现 (35)6.2.20 系统振荡 (36)6.2.21 计量仪表 (37)6.2.22 系统设置 (38)第七章驱动程序安装向导 (40)第八章注意事项及售后服务 (43)7.1 注意事项 (43)7.2 售后服务 (43)第一章概述微机继电保护测试仪是近十年来发展起来的一个新型智能化测试仪器，以前的继电保护试验工具主要是用调压器和移相器组合而成，体积笨重，精度不高，已不能满足现代微机继电保护的校验工作。
随着科学技术的不断发展，微机继电保护已广泛运用于线路保护，主变差动保护，励磁控制等各个领域，变电站综合自动化已成为主流。
所以，微机继电保护测试仪，必将成为现代继电保护工作人员的必不可少的试验工具。
现代微机继电保护测试仪可分为两种形式，一种是采用传统的OCL功放，体积大，重量在25Kg左右，比较笨重，功放管工作在放大区，时间长了容易损坏，且动态范围窄，精度不高。
三相微机继电保护测试仪说明书
微机继电保护测试仪特点与技术参数第一节主要特点◆标准的4相电压3相电流输出具有4相电压3相电流输出，可方便地进行各种组合输出进行各种类型保护试验。
每相电压可输出120V，电流三并可输出120A，第4相电压Ux为多功能电压项，可设为4种3U0或检同期电压，或任意某一电压值的情况输出。
◆单机操作方便单机由方便灵活的旋转鼠标通过大屏幕液晶显示屏进行操作，全部中文显示。
可完成现场大多数试验检定工作，可对各种继电器及微机保护进行检定，并可模拟各种复杂的瞬时性、永久性、转换性故障进行整组试验。
开机即可使用，操作方便快捷。
◆双操作方式，联接电脑运行通过WiDYows平台上的全套中文操作软件，可进行各种大型复杂及自动化程度更高的校验工作，可方便地测试及扫描各种保护定值，可实时存贮测试数据，显示矢量图，绘制故障波形，联机打印报表等。
◆软件功能强大可完成各种自动化程度高的大型复杂校验工作，如三相差动试验、厂用电快切、备自投试验、线路保护检同期重合闸等，能方便地测试及扫描各种保护定值，进行故障回放，实时存储测试数据，显示矢量图，联机打印报告等。
◆开关量接点丰富DY-802为7路接点输入和2对空接点输出。
输入接点为空接点和0～250V电位接点兼容，可智能自动识别。
输入、输出接点可根据用户需要扩展。
◆大屏幕LCD显示屏本机采用320×240点阵大屏幕高分辨率图形液晶显示屏，全部操作过程均在显示屏上设定，操作界面和试验结果均汉化显示，显示直观清晰。
◆自我保护采用合理设计的散热结构，并具有可靠完善的多种保护措施及电源软启动，和一定的故障自诊断及闭锁功能。
◆具有独立专用直流电源输出装置设有一路110V 及220V专用可调直流电源输出。
◆性价比高属于跨专业联合设计产品，综合了多专业的先进科技成果。
兼具大型测试仪的性能，和小型测试仪的价位，具有很高的性能价格比。
第二节额定参数交流电流输出输出精度0.2级相电流输出（有效值）0～40A三并电流输出（有效值）0～120A相电流长时间允许工作值（有效值）10A相电流最大输出功率420VA三并电流最大输出时最大输出功率900VA三并电流最大输出时允许工作时间10s频率范围（基波）20～1000Hz谐波次数1～20 次直流电流输出输出精度0.2级电流输出0～±10A / 每相，0～±30A / 三并最大输出负载电压20V交流电压输出输出精度0.2级相电压输出（有效值）0～120V线电压输出（有效值）0～240V相电压/线电压输出功率80VA / 100VA频率范围（基波）20～1000Hz谐波次数1～20次直流电压输出输出精度0.5级相电压输出幅值0～±160V线电压输出幅值0～±320V相电压/线电压输出功率70VA / 140VA第二章装置硬件结构第一节装置硬件组成控制数字信号处理器微机本装置采用高速、高性能数字控制处理器作为控制微机，软件上应用双精度算法产生各相任意的高精度波形。
继电保护测试仪操作规程
继电保护测试仪操作规程一、前言二、测试仪器准备1.首先仔细阅读继电保护测试仪的使用说明书，熟悉测试仪器的使用方法和注意事项。
2.查看测试仪器的外观，检查是否有松动、破损或者漏电等问题。
如果有问题，应及时通知维修人员进行维修。
3.检查测试仪器的电源线是否连接稳定，确保电源线与插座接触良好，并且电源线应与其他线路分开，避免干扰。
4.检查测试仪器的接地线是否良好连接，确保测试仪器的安全使用。
三、测试前准备1.打开测试仪器，并按照使用说明书进行一系列的设定，包括测试对象、测试方法、测试参数等。
2.确保测试仪器的内部保存的测试数据已经清零，以防止前一次测试的数据对本次测试结果的影响。
3.根据测试仪器的标准曲线或者测量值，校准测试仪器，确保测试的准确性。
4.检查测试仪器的连接线是否正常、接触良好，确保信号传递畅通。
四、测试操作步骤1.将测试仪器的输出信号连接至待测试的继电保护装置，确保连接正确，并注意信号阻抗匹配，避免信号损失。
2.进行第一次测试前，应先进行一个零漂测试，以保证测试仪器的零点是正确的。
对于模拟量输入测试仪器，可以将输入信号置零，然后记录零点的读数；对于数字量输入测试仪器，可以检查输入端口是否接收到正确的信号。
3.根据测试要求，进行具体的测试，包括动作测试、接触压降测试、动态稳定性测试等。
根据测试仪器的设定，记录测试结果，并进行分析。
4.在测试过程中，应及时关注测试仪器的指示灯和显示屏，如有异常情况（如报警、故障等），应及时停止测试，并排除故障。
5.完成测试后，应将测试仪器的数据保存，并进行分析。
在需要校准测试仪器时，应进行相应的校准操作。
五、测试后操作1.测试完成后，及时关闭测试仪器，将测试仪器的电源线拔下，避免浪费电能和人为损坏。
2.清理测试现场，将测试仪器和相关工具归位，并保持测试仪器的清洁，防止灰尘等杂物进入仪器内部。
3.定期对测试仪器进行维护和保养，保持其正常使用。
如有故障或者异常情况，应及时通知维修人员进行处理。

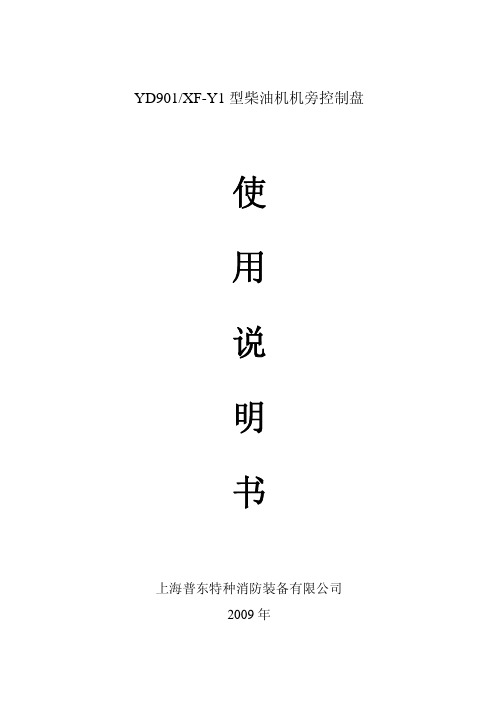

控制箱说明书YD901XF-Y2
1
1 主题内容及适用范围
YD901 型柴油机监控仪（以下简称监控仪）是由单片微机主导控制，能够自动检测柴油机工 况和越限保护柴油机的电子设备。监控仪可对柴油机的转速、滑油压力、冷却水温、机油油温、 排气温度等参数进行自动测量、数字显示、多参数综合监控和越限保护，并发出声光报警信号。 监控仪还能够控制执行机构切断燃油油路，自动控制柴油机的紧急停车。
4.2.3 升速：旋转“升降速”旋钮，并调整柴油机升速至额定状态运行。
4.2.4 降速：反向旋转“升降速”旋钮，使柴油机降至怠速运行。
4.2.5
停车：按下“停车”按钮，“停机”灯亮，使柴油机停机，待柴油机完全停止后，再释
放该按钮。
4.3 几个按钮的作用
4.3.1 “复位”：当出现故障报警，使柴油机停止工作时，说明柴油机存在故障需要排除，值班人 员将故障排除后，若要再次启动机组，应按“复位”按钮，使控制屏撤消报警信号而处于待机状 态。此外，当刚接通控制电源或柴油机启动时，如果数字显示器有异常的字符显示，则说明控制 屏工作不正常，通常这是由于控制电源电压过低而引起的，这时按“复位”按钮可使控制屏正常 工作。（注：在柴油机正常运行期间禁止按“复位”按钮。） 4.3.2 “自检”：按下“自检”按钮，此时柴油机控制屏执行自检程序。自检过程中柴油机控制屏 将自行模拟各工况参数的变化，当达到越限报警和停车值时，发出声光报警和停车信号，声报警
继保仪说明书
继保仪说明书由于输入输出端子、测试柱等均有可能带电压，在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！安全要求请阅读下列安全注意事项，以免人身伤害，为了避免可能发生的危险，只可在规定的范围内使用。
只有合格的技术人员才可执行维修。
—防止火灾或人身伤害使用适当的电源线。
只可使用专用并且符合规格的电源线。
正确地连接和断开。
当测试导线与带电端子连接时，请勿随意连接或断开测试导线。
注意所有终端的额定值。
为了防止火灾或电击危险，请注意所有额定值和标记。
在进行连接之前，请阅读使用说明书，以便进一步了解有关额定值的信息。
使用适当的保险丝。
只可使用符合规定类型和额定值的保险丝。
避免接触裸露电路和带电金属。
有电时，请勿触摸裸露的接点和部位。
请勿在潮湿环境下操作。
请勿在易爆环境中操作。
－安全术语警告：警告字句指出可能造成人身伤亡的状况或做法。
目录目录 (4)继电保护试验项目索引 (5)第一部分 6600继电保护测试仪使用说明 (8)第一章装置特点与技术参数 (9)第二章装置硬件结构 (9)第三章单机操作模块功能说明 (14)第二部分继保软件操作说明 (16)第五章软件操作方法简介 (17)第六章交流试验 (19)继电保护试验项目索引本索引旨在引导试验人员：各种继保装置的试验可以通过“继保”系列软件的哪些模块完成。
继电器试验：微机保护试验：第一部分使用说明第一章装置特点与技术参数第一节主要特点◆电压电流输出灵活组合输出多达6相电压6相电流，可任意组合实现常规4相电压3相电流型、6相电压型、6相电流型，以及12相型输出模式，既可兼容传统的各种试验方式，也可方便地进行三相变压器差动试验和厂用电快切和备自投试验。
◆单机操作方便装置面板设有轨迹球鼠标、优化键盘以及大屏幕TFT液晶显示器，内置全中文Windows平台操作软件。
开机即可使用，操作方便快捷。
◆双操作方式除了单机操作外，装置还可以外接笔记本电脑或台式机进行操作，两种方式功能完全一致，真正完整的双操作模式。
继电保护测试仪使用说明书
一、概述JB306-H继电保护测试仪内部的交直流电压、电流源采用了最新的电源技术，使仪器在电路设计、器件选型、面板布局、内部结构设计上达到国内先进水平。
该仪器具有功能完善、选材优良、测试项目数据清晰、操作简单等优点，是电力继保部门的首选设备。
二、技术指标、性能1、工作条件：（1）、工作电源：AC220V+10% 50Hz（2）、工作环境：温度：-10℃～40℃湿度：≤85%（3）、大气压：86～106Kpa2、输出电源：（1）、交流电压：0～220V/3A（2）、交流电流：0～100A/0～20A/25V0～5A/5V（3）、直流电压：0～220V/3A（4）、直流电流：0～20A/25V（5）、定值输出：DC24V DC48V DC110V DC220V3、性能指标：（1）、电流、电压表：41/2位（2）、数字毫秒表：0～4、功能：（1）、量度继电器：可测量电流、电压继电器的启动值、返回值及其返回系数。
（2）、时间继电器：可测量启动值、返回值及其动作时间。
（3）、中间继电器：可测量各类带启动线圈和保持线圈的中间继电器的启动值、返回值、保持值及其动作时间。
（4）、重合闸继电器：可进行电容充电试验、充电时间、重合闸时间和中间元件的测试。
（5）、差动继电器：可进行直流励磁试验、制动特性试验、伏安特性试验。
（6）、其他各种非常见继电器。
三、面板布局图及其功能说明面板布局图：功能说明：（1）J1、J2、J3、J4、J5分别为交流、直流电源及其定值输出端子，如面板所示。
（2）X1为电流电压值显示（显示启动值、返回值和额定值），X2数字毫秒表。
（3）S1电源插座， S2电源开关。
（4）T1电源输出选择旋钮，T2定值输出选择旋钮，T3触点状态选择旋钮（其中：示可以用灯来判断动作值及返回值，Ⅰ表示常开触点通电延时合，Ⅱ表示常开触点断电延时开，Ⅲ表示常闭触点通电延时开，Ⅳ表示常闭触点断电延时闭。
），T4电源输出大小调节旋钮。
LFP-901说明书
LFP-901A型超高压线路成套快速保护装置1装置的应用本装置为由微机实现的数字式超高压线路成套快速保护装置。
本装置包括以工频变化量方向元件和零序方向元件为主体的快速主保护，由工频变化量距离元件构成的快速Ⅰ段保护，有三段式相间和接地距离及二个延时段零序方向过流作为后备的全套后备保护。
保护有分相出口，用作220KV及以上的输电线路的主保护及后备保护。
装置设有重合闸出口。
根据需要, 实现单相重合, 三相重合和综合重合闸方式。
2 装置的性能特征2.1本装置有三个独立的单片机ａ）CPU1为装置的主保护，由工频变化量方向继电器和零序方向继电器经通道配合构成全线路快速跳闸保护，由Ⅰ段工频变化量距离继电器构成快速独立跳闸段；由二个延时零序方向过流段构成接地后备保护。
ｂ）CPU2为三阶段式相间和接地距离保护, 以及重合闸逻辑。
ｃ）CPU3为起动和管理机，内设整机总起动元件，该起动元件与方向和距离保护在电子电路上（包括数据采集系统）完全独立，动作后开放保护出口电源。
另外，CPU3 还作为人机对话的通讯接口。
保护跳闸, 整组复归后, CPU3接收CPU2来的电压电流信号, 进行测距计算。
2.2 由工频变化量方向继电器和零序方向继电器构成的主保护全线路跳闸时间小于25ms。
由工频变化量距离继电器实现了近处故障跳闸时间小于10ms，线路中间故障小于15ms。
由三段式相间和接地距离保护和二延时段零序保护构成了完整的阶段式后备功能。
2.3 CPU1和CPU2分别作为主保护及后备保护，功能独立，又互相补充ａ) CPU1强调快速性，采样率为每周波20点，主要继电器采用积分算法，速度快且安全性高。
CPU2作为后备保护强调准确性，采样率为每周12点，主要继电器采用付氏算法，计算精度得以提高。
ｂ）CPU1、CPU2功能上互相补充，CPU1先选择故障相然后对故障相进行测量；CPU2 则先对各相进行测量，判为区内故障时再由选相程序选择跳闸相别，因此，在任何复杂的故障形式下，均不可能因选相的错误而导致测量错误。
STS232120U901电路保护器数据手册说明书
STS232120U901 TVS Diode array ESD suppressorProduct features• 500 watts peak pulse power per line(t P=8/20 µs)• Protects two I/O lines with uni-directional • Low clamping voltage• Working voltage:12 V• Low leakage current• Meets moisture sensitivity level (MSL) 3• Molding compound flammability rating: UL 94V-0• Termination finish:Tin Applications• RS-232, RS-422 & RS-485• Servers, notebook, and desktop• Cellular handsets and accessories• Control & monitoring systems• Portable electronics• Wireless bus protection• Set-top boxEnvironmental compliance and general specifications• IEC61000-4-2 (ESD)• ±30 kV (air)•±30 kV (contact)• IEC61000-4-5 (Lightning) 20 A (8/20 µs) Pb HALOGENHFFREEST S23 2 120 U 901FamilyPackage (S23- SOT23)Number of channels (2-2)Ordering part numberBi/Uni directional (U- Uni)Capacitance (901- 90 pF)Pin out/functional diagramOperating voltage (120- 12 V)2Technical Data 11156Effective September 2020STS232120U901 TVS Diode array ESD suppressor/electronicsSTS232120U901 ParameterSymbolValueUnitPeak pulse power dissipation on 8/20 μs waveform P pp 500W ESD per IEC 61000-4-2 (Air)ESD per IEC 61000-4-2 (Contact)V ESD +/-30+/-30kVLead soldering temperature T L +260 (10 seconds)°C Operating junction temperature range T J -55 to +125°C Storage temperature rangeT STG-55 to +150°CElectrical characteristics (+25 °C)STS232120U901 ParameterTest conditionMinimumTypicalMaximumSymbol (Units)Reverse working voltage ---12V RWM (V)Reverse breakdown voltage I T = 1 mA 13--V BR (V)Reverse leakage current V RWM = 12 V --0.15I R (μA)Clamping voltageI PP = 1 A, t p = 8/20 μs I PP = 20 A, t p = 8/20 μs --14231826V C (V)V C (V)Junction capacitanceV RWM = 0 V, f = 1 MHz Any I/O pin to GND V RWM = 0 V, f = 1 MHz Between I/O pins--9045--C J (pF)*C J (pF)*** C J measured at VRWM = 0 V, 1 MHz (pin1 to pin3, pin2 to pin3). **C J measured at VRWM = 0 V, 1 MHz (pin1 to pin2, pin2 to pin1).Absolute maximum ratings(+25 °C, RH=45%-75%, unless otherwise noted)Mechanical parameters, pad layout- mm/inchesPart markingMillimetersInches DimensionMinimumMaximumMinimumMaximumA 0.90 1.150.0350.045A10.000.100.0000.004b 0.250.3250.0100.013C 0.220.250.0090.010D 2.80 3.000.1100.118e 1.80 1.900.0710.075E 1.20 1.400.0470.055L 0.300.500.0120.020He 2.25 2.550.0890.100X 0.80 0.031X1 0.95 0.037Y 0.80 0.031Z2.020.0803Technical Data 11156Effective September 2020STS232120U901TVS Diode array ESD suppressor /electronics Packaging information mm/inchesDrawing not to scale.Supplied in tape and reel packaging, 3,000 parts per 7” diameter reel (EIA-481 compliant)4Technical Data 11156Effective September 2020STS232120U901 TVS Diode array ESD suppressor/electronicsRatings and V-I characteristic curves(+25 °C unless otherwise noted)V- I curve characteristics (Uni-directional)Pulse waveform (8/20 µs)Pulse derating curve ESD waveformEatonElectronics Division 1000 Eaton Boulevard Cleveland, OH 44122United States/electronics© 2020 EatonAll Rights Reserved Printed in USAPublication No. 11156 BU-MC20138September 2020Technical Data 11156Effective September 2020STS232120U901TVS Diode array ESD suppressor Life Support Policy: Eaton does not authorize the use of any of its products for use in life support devices or systems without the express writtenapproval of an officer of the Company. Life support systems are devices which support or sustain life, and whose failure to perform, when properly used in accordance with instructions for use provided in the labeling, can be reasonably expected to result in significant injury to the user.Eaton reserves the right, without notice, to change design or construction of any products and to discontinue or limit distribution of any products. Eaton also reserves the right to change or update, without notice, any technical information contained in this bulletin.Solder reflow profileT e m p e r a t u r eT LT PEaton is a registered trademark.All other trademarks are property of their respective owners.Follow us on social media to get the latest product and support information.Reference J-STD-020Profile featureStandard SnPb solderLead (Pb) free solderPreheat and soak • Temperature min. (T smin )100 °C 150 °C • Temperature max. (T smax )150 °C 200 °C • Time (T smin to T smax ) (t s )60-120 seconds 60-120 seconds Ramp up rate T L to T p 3 °C/ second max. 3 °C/ second max.Liquidous temperature (T l ) Time (t L ) maintained above T L183 °C60-150 seconds 217 °C60-150 seconds Peak package body temperature (T P )*Table 1Table 2Time (t p )* within 5 °C of the specified classification temperature (T c )20 seconds*30 seconds*Ramp-down rate (T p to T L ) 6 °C/ second max. 6 °C/ second max.Time 25 °C to peak temperature6 minutes max.8 minutes max.* Tolerance for peak profile temperature (T p ) is defined as a supplier minimum and a user maximum.Table 1 - Standard SnPb solder (T c )Package thicknessVolume mm3 <350Volume mm3 ≥350<2.5 mm 235 °C 220 °C ≥2.5 mm220 °C220 °CTable 2 - Lead (Pb) free solder (T c )Package thicknessVolume mm 3 <350Volume mm 3350 - 2000Volume mm 3 >2000<1.6 mm 260 °C 260 °C 260 °C 1.6 – 2.5 mm 260 °C 250 °C 245 °C >2.5 mm250 °C245 °C245 °C。
继电保护测试仪说明书
继电保护测试仪说明书文件编码（008-TTIG-UTITD-GKBTT-PUUTI-WYTUI-8256）微机继电保护测试仪使用说明书目录目录 (1)第一部分微机继电保护测试仪使用说明 (3)第一章装置特点与技术参数 (4)第二章装置硬件结构 (6)第三章单机操作模块功能说明 (8)第四章外接P C机操作说明 (21)第二部分继保软件操作说明 (21)第五章软件操作方法简介 (22)第六章交流试验 (24)第七章直流试验 (32)第八章状态系列 (34)第九章谐波叠加试验 (38)第十章频率及高低周试验 (41)第十一章功率方向及阻抗试验 (45)第十二章同期试验 (49)第十三章整组试验Ⅰ和Ⅱ (54)第十四章距离和零序保护 (59)第十五章线路保护 (64)第十六章阻抗特性 (70)第十七章差动保护 (73)第十八章6-35K V微机线路保护综合测试 (80)附录1：外接电脑串行通信口的设置 (85)附录2：插接U盘等设备时设备驱动安装方法 (87)附录3：各种继电器的试验方法 (87)第一部分继保使用说明第一章装置特点与技术参数第一节主要特点标准的4相电压3相电流输出具有4相电压3相电流输出，可方便地进行各种组合输出进行各种类型保护试验。
每相电压可输出120V，电流三并可输出120A，第4相电压Ux为多功能电压项，可设为4种3U或检同期电压，或任意某一电压值的情况输出。
单机操作方便单机由方便灵活的旋转鼠标通过大屏幕液晶显示屏进行操作，全部中文显示。
可完成现场大多数试验检定工作，可对各种继电器及微机保护进行检定，并可模拟各种复杂的瞬时性、永久性、转换性故障进行整组试验。
开机即可使用，操作方便快捷。
双操作方式，联接电脑运行通过Windows平台上的全套中文操作软件，可进行各种大型复杂及自动化程度更高的校验工作，可方便地测试及扫描各种保护定值，可实时存贮测试数据，显示矢量图，绘制故障波形，联机打印报表等。
继电保护测试仪使用说明书-博宇电力
BY703A继电保护测试仪使用说明书武汉博宇电力设备有限公司目录第1章概述 (5)1.1 简介 (5)1.2 功能特点 (6)1.3 技术指标 (8)第2章硬件结构 (10)2.1 总体结构 (10)2.2 装置硬件原理 (10)2.2.1高性能信号处理系统 (10)2.2.2高性能线性功率放大器 (10)2.3 硬件特色 (11)2.3.1一体化的高性能信号处理系统 (11)2.3.2高性能线性功放系统 (11)2.3.3完善的保护功能 (12)2.3.4开关量输入 (12)2.3.5良好的幅频特性及暂态响应 (12)第3章测试软件操作界面 (13)3.1 主菜单 (13)3.2 电压电流 (13)3.2.1测试项目 (14)3.2.2用户界面 (14)3.2.3标签页 (16)3.2.4试验过程 (23)3.3 整组试验 (27)3.3.2标签页 (30)3.3.3试验过程 (34)3.4 谐波试验 (35)3.4.1用户界面 (35)3.4.2标签页 (37)3.4.3试验过程 (39)3.5 状态序列 (41)3.5.1用户界面 (41)3.5.2标签页 (43)3.5.3试验状态的操作 (49)3.5.4试验过程 (51)3.6 时间特性 (52)3.6.1试验原理 (52)3.6.2试验内容 (53)3.6.3试验结果 (55)3.7 线路保护 (57)3.7.1测试项目 (57)3.7.2用户界面 (57)3.7.3标签页 (59)3.7.4试验过程 (64)3.8 阻抗特性 (65)3.8.1用户界面 (65)3.8.2标签页 (67)3.8.3试验过程 (72)3.9 差动试验 (73)3.9.1用户界面 (73)3.9.2标签页 (75)3.9.3试验过程 (80)3.10 并列同期 (81)3.10.2基本参数 (83)3.11 故障再现 (86)3.11.1用户界面 (86)3.11.2标签页 (88)3.11.3试验过程 (90)3.12 振荡试验 (92)3.12.1用户界面 (92)3.12.2试验参数 (92)3.12.3图形显示 (93)第1章概述1.1 简介BY703A继电保护测试仪是结合电力现场情况、众多电力用户经验自主研发的便携式新产品，采用高性能开关电源、高性能D/A技术、先进的DSP+FPGA硬件平台、高品质线性功放等技术，每工频周波输出800点，输出电压、电流波形精度高、测试功能完善，能很好地满足电力自动化设备测试需要，适用于变电站、发电厂、电力设备用户、大型工矿企业、科研院所等需要高精度信号源和多种专用测试信号源的场合。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
901继电保护测试仪901 Relay Protect Tester使用说明书Instructions目录第1章概述 (5)1.1 简介 (5)1.2 功能特点 (6)1.3 技术指标 (8)第2章硬件结构 (10)2.1 总体结构 (10)2.2 装置硬件原理 (10)2.2.1高性能信号处理系统 (10)2.2.2高性能线性功率放大器 (10)2.3 硬件特色 (11)2.3.1一体化的高性能信号处理系统 (11)2.3.2高性能线性功放系统 (11)2.3.3完善的保护功能 (12)2.3.4开关量输入 (12)2.3.5良好的幅频特性及暂态响应 (12)第3章测试软件操作界面 (13)3.1 主菜单 (13)3.2 电压电流 (13)3.2.1测试项目 (14)3.2.2用户界面 (14)3.2.3标签页 (16)3.2.4试验过程 (23)3.3 整组试验 (27)3.3.1用户界面 (28)3.3.2标签页 (30)3.3.3试验过程 (34)3.4 谐波试验 (35)3.4.2标签页 (37)3.4.3试验过程 (39)3.5 状态序列 (41)3.5.1用户界面 (41)3.5.2标签页 (43)3.5.3试验状态的操作 (49)3.5.4试验过程 (51)3.6 时间特性 (52)3.6.1试验原理 (52)3.6.2试验内容 (53)3.6.3试验结果 (55)3.7 线路保护 (57)3.7.1测试项目 (57)3.7.2用户界面 (57)3.7.3标签页 (59)3.7.4试验过程 (64)3.8 阻抗特性 (65)3.8.1用户界面 (65)3.8.2标签页 (67)3.8.3试验过程 (72)3.9 差动试验 (73)3.9.1用户界面 (73)3.9.2标签页 (75)3.9.3试验过程 (80)3.10 并列同期 (81)3.10.1用户界面 (81)3.10.2基本参数 (83)3.11 故障再现 (86)3.11.1用户界面 (86)3.11.3试验过程 (90)3.12 振荡试验 (92)3.12.1用户界面 (92)3.12.2试验参数 (92)3.12.3图形显示 (93)第1章概述1.1 简介901继电保护测试仪是结合电力现场情况、众多电力用户经验自主研发的便携式新产品，采用高性能开关电源、高性能D/A技术、先进的DSP+FPGA硬件平台、高品质线性功放等技术，每工频周波输出800点，输出电压、电流波形精度高、测试功能完善，能很好地满足电力自动化设备测试需要，适用于变电站、发电厂、电力设备用户、大型工矿企业、科研院所等需要高精度信号源和多种专用测试信号源的场合。
本产品的设计与制造，遵循以下标准：✧DL/T 624 —1997 继电保护微机型试验装置技术条件✧GB/T 7261—2000 继电器及装置基本试验方法✧GB/T 2887—2000 电子计算机场地通用规范✧GB/T 7261—2000 继电器及装置基本试验方法✧GB/T 14598.14—1998 量度继电器和保护装置的电气干扰试验第2部分: 静电放电试验(idtIEC 60255-22-2:1996)✧GB 16836—2003 量度继电器和保护装置安全设计的一般要求✧IEC 60255-24:2001 电气继电器第24部分：电力系统暂态数据交换(COMTRADE)的通用格式1.2 功能特点1)先进的硬件体系结构✧采用高性能32位浮点DSP、大规模FPGA、高性能D/A，实现信号计算和高精度信号输出，每周波1000点，输出电压、电流幅值精度优于0.2%；✧电压、电流可三相设置，也可任意独立设置，独立设置时幅值、相位、频率均可独立设置；✧小信号输出时精度高，波形完美；✧输出信号频率范围宽，最高可达1kHz；2)丰富实用的测试功能模块，满足众多用户测试需求✧内置多种常规保护测试模块，也可组合多种测试功能模块进行批量测试，实现一键测试，使得测试工作轻松简单；✧内嵌多种保护特性自动搜索测试，如时间特性、差动特性、阻抗特性等，并可显示相应的动作曲线，测试直观明了；✧功能强大的暂态录波数据、仿真数据回放功能。
测试仪除了能够回放COMTRADE标准格式的故障录波数据外，还提供了EMTP/ATP仿真数据转换与回放功能；3)主要测试功能模块✧电压电流：可完成如下功能：(i)手动电压/电流试验，各路电压电流的幅值、相位和频率可以任意调整；(ii)作为信号源测试二次回路是否正常；(iii)对保护及其它测控装置、安全自动装置等进行精度测试、零漂校核；(iv)自动递变试验，可测试：(a)测试电压、电流继电器动作值、动作时间；(b)测试功率方向继电器动作值、动作边界及动作时间；(c)测试频率及高低周保护动作值、动作时间、滑差特性、闭锁值；(d)测试直流继电器动作值、动作时间；✧谐波试验：(i)叠加直流、基波、2-20次谐波，直流、基波、谐波的幅值、相位可单独设置，基波频率可设置；(ii)电压/电流均可叠加4次间谐波；(iii)手动/自动变化时，可选择两个变量同步变化；✧整组试验：模拟保护装置对设定的故障过程的全面静模测试，CT反接无需更改接线，根据阻抗平面图可任意设定短路阻抗，可选固定合闸角或者任意合闸角，可选叠加衰减直流分量，具体内容详见[3.3节]整组试验。
✧谐波试验：可实现输出电压、电流叠加各次谐波、直流分量的输出，用于测试保护装置和其它安全自动装置在谐波工况下的动作行为，详见[3.4节]。
(i)叠加直流、基波、2-20次谐波，直流、基波、谐波的幅值、相位可单独设置，基波频率可设置；(ii)电压/电流均可叠加4次间谐波；(iii)手动/自动变化时，可选择两个变量同步变化；✧状态序列：可通过定义多个不同的状态，模拟不同的运行状态，用于测试复杂的保护逻辑时间关系。
通过不同的触发方式和状态量的设置，也可用于测试其它电力自动化装置，详见[3.5节]。
✧时间特性：用于测试反时限电压、电流动作特性以及U/f-t特性，详见[3.6节]。
✧线路保护：可完成对线路保护的各种定值进行校验，包含距离保护、零序电流保护、负序电流保护、工频变化量阻抗、重合闸及后加速等定值测试和校验，简化测试过程，详见[3.7节]。
✧阻抗特性：测试阻抗型继电器的动作边界，可测试圆形、四边形、直线阻抗特性边界，详见[3.8节]。
✧差动保护：用于实现发电机、变压器、发变组差动保护的比例制动边界搜索、比率制动定点测试、谐波制动边界搜索等测试，详见[3.9节]。
✧并列同期：用于测试同期继电器及同期装置的动作值、电压/频率闭锁值、导前角及导前时间、电气零点、调压/调频脉宽等，也可以进行同期自动调整试验，详见[3.10节]。
✧故障再现：实现标准Comtrade格式的故障录波数据、A TP/EMTP仿真数据的格式转换与回放，再现故障过程，测试保护及其它安全自动装置的动作行为，详见[3.11节]。
✧振荡试验：用于模拟系统振荡，测试保护及其他安全自动装置在振荡工况下的动作行为，详见[3.12节]。
1.3 技术指标901继电保护测试仪测试软件操作说明书第2章硬件结构2.1 总体结构901系列继电保护测试仪主要由高性能信号处理系统、高性能线性功率放大系统、高性能电源系统组成。
信号处理系统主要包括：32位浮点型DSP、大规模FPGA、高性能高精度DAC等；高性能线性功率放大系统包括：电流功率线性放大器、电压功率放大器、电流开路报警、电压短路报警、过热报警等；。
上位机通过以太网与DSP通信，DSP主要负责波形算法的计算、根据测试需要计算波形数据。
FPGA主要负责各通道同步输出、开关量处理等。
高性能高精度DAC输出分辨率高、保证输出波形质量。
高性能线性功率放大电路将输出的信号进行功率放大，保证输出信号光滑真实。
2.2 装置硬件原理2.2.1高性能信号处理系统信号处理系统由一片32位高速浮点数字信号处理器(DSP)、一片大规模可编程门阵列和多片高性能高精度DAC芯片组成。
DSP具有高速的计算能力，采用先进的DSP技术，使901系列测试仪每周波输出的数据点提高到800点，大大提高了测试仪的暂态响应速度和幅频特性。
DSP通过以太网接收上位机测试指令，根据测试要求计算输出的波形数据，并将计算的数据送给FPGA。
FPGA将DSP计算的数据分配各通道并进行相应的格式转换之后送给高精度DAC，保证各通道输出信号波形光滑完美并严格同步；开关量信号经处理之后经FPGA送给DSP进行判断。
2.2.2高性能线性功率放大器功率放大部分采用我自主研发的高性能线性功率放大器，采用进口的大功率器件制作，具有极高的可能性、足够的功率冗余、输出波形真实光滑无毛刺、输出小电流/电压信号波形真实准确。
功率放大系统设计了过热、过流、过压、电压输出短路、电流输出开路等保护，大大提高了系统的可靠性。
2.3 硬件特色2.3.1一体化的高性能信号处理系统901系列继电保护测试装置采用高性能DSP+FPGA为平台，集成20位高精度DAC 技术，具有强大的信号处理能力。
输出每周波800点高精度信号数据且采用高精度DAC技术，信号精度高，电压/电流幅值、频率精度优于0.1%。
同时也提高了系统输出信号的频带、输出信号频率最高可达1KHz。
2.3.2高性能线性功放系统功放系统采用高性能进口功率放大器件设计的线性功率放大器，采用线性功率放大器作为电压源和电流源具有输出波形真实光滑、波形无毛刺；输出小电流波形真实准确、无电磁干扰；对高性能的快速保护具有很高的测试精度。
图 2.3.1 100mA电流波形(1Ω负载) 图 2.3.2200mA电流波形(1Ω负载) 电流源和电压源输出均可以并联输出或串联输出。
当在测试中使用电流超过测试仪单相输出的最大电流时，可以将多路电流源并联使用(每路输出幅值相等、相位相同)，提高测试仪输出的电流。
当测试中使用电流输出功率大于单相输出最大功率时，可以将两路电流源串联输出，两路电流源幅值相等、相位差180°。
同理在测试中也可以将电压源并联输出或串联输出，来提高输出功率和输出电压。
2.3.3完善的保护功能1) 电压源输出短路或过载保护电压源输出短路或者过载引起电压失真，失真检测电路会通知DSP，关闭电流源输出并通知上位机。
2) 电流源输出开路或过载保护电流源输出开路或者负载电阻大于最大负载而引起的输出电流失真时，电流失真检测电路会通知DSP，关闭电流源输出并通知上位机。
3) 其他保护为提高装置工作的稳定性，测试仪设计了过温保护、过流保护、过压保护、大电流输出软件限时等保护措施，各种保护措施大大提高了装置的工作稳定性及自我保护能力。
2.3.4开关量输入测试仪提供了8对开入量输入节点，可兼容空接点和0~220V直流电位，电位极性自动识别，极大地方便现场接线和应用。
