实用标准柴油发电机使用说明一、柴油发电机组的构成:主要分为:柴油发电机组本体、柴油发电机控制柜、柴油发电机出口开关等3大组成部分1、柴油机采用的是康明斯发动机生产的NTA855-GA2型,发动机形式为四冲程、直列6缸,排量为14L2、发电机采用的是stamford300KW发电机二、交流柴油发电机组:1、柴油发电机组参数:型号:300GF 相数: 3额定功率:额定频率:50HZ额定电压:400/230V 额定电流:540A额定转速:1500r/min 额定功率因数cos&:0.8三、控制部分发电机控制柜按钮说明:手动/自动转换开关:控制柴油发电机起动方式的高速怠速:指在手动方式下旋转加速指令发出电源启动:在这里是控制电源不动作时发电机控制器无控制电源急停按钮:用于紧急情况使用其它指示灯作用:市电合闸指示灯:指的是保安变低压侧4800开关在合闸位置发电机合闸指示灯:指的是发电机控制柜断路器合闸报警指示:综合报警闪烁蜂鸣报警器(具体报警检查屏幕)HGM6100U C系列发电机组控制器1.概述HGM6100UC系列电站自动化控制器集成了数字化、智能化、网络化技术,用于单台发电机组自动化及监控系统,实现发电机组的自动开机/停机、数据测量、报警保护及“三遥”功能。

控制器采用大屏幕液晶(LCD)显示,中文、英文、西班牙文和俄文可选界面操作,操作简单,运行可靠。

HGM6100UC系列电站自动化控制器采用微处理器技术,实现了多种参数的精密测量、定值调节以及定时、阈值整定等功能,控制器所有参数可从控制器前面板调整,或使用PC机通过编程接口调整,也可使用PC机通过RS485接口调整及监测。

其结构紧凑、接线简单、可靠性高,可广泛应用于各类型发电机组自动化系统。

2.性能和特点HGM6100UC系列有四种型号:HGM6110U/6110UC:用于单机自动化,通过远端开机信号控制发电机组自动开机与停机;HGM6120U/6120UC:在HGM6110U/6110UC基础上增加了市电电量监测和市电/发电自动切换控制功能(AMF),特别适用于一市一机构成的单机自动化系统。

康明斯发电机操作说明书(维护手册)

康明斯发电机操作说明书(维护手册)

康明斯电力系统服务手册柴油发电机组(DF系列/PCC并联控制系统)中文版公告号:EA-MS-5700(英文版公告号:900-0519 7-97)目录章节名称页次安全守则 (iii)1 序言关于本手册....................................................................................................1-1测试设备........................................................................................................1-1如何得到服务.................................................................................................1-1系统概述........................................................................................................1-2发电机组控制功能..........................................................................................1-22 控制操作概述...............................................................................................................2-1安全考虑........................................................................................................2-1操作顺序........................................................................................................2-2PCC接电/备用模式.......................................................................................2-2前端面板........................................................................................................2-4功能显示和按键.............................................................................................2-6主功能...........................................................................................................2-6发动机功能....................................................................................................2-8发电机功能..................................................................................................2-103 电路板和模块概述...............................................................................................................3-1数字电路板(A32).......................................................................................3-3发动机界面电路板(A31)............................................................................3-4模拟电路板(A33).......................................................................................3-6数字显示电路板(A35)................................................................................3-7用户界面电路板(A34)................................................................................3-8电压/电流互感器(PT/CT)电路板(A36).................................................3-10母排电压互感器电路板(A39)...................................................................3-11发电机组通信模块(A39)..........................................................................3-12调压器输出模块(A37)..............................................................................3-17调速器输出模块(A38)..............................................................................3-18最快达标侦测传感器....................................................................................3-194 故障排除概述...............................................................................................................4-1安全考虑........................................................................................................4-1状态指示灯....................................................................................................4-2控制系统复位.................................................................................................4-2报警和报警停机代码......................................................................................4-3PCC机油压力报警和报警停机设定..............................................................4-13故障排除步骤...............................................................................................4-14PCC保险丝.................................................................................................4-54负载分配控制故障排除步骤..........................................................................4-55ⅰ5 控制盘维修及其标定概述..............................................................................................................5-1电路板拆卸/更换............................................................................................5-1初次起动功能设定.........................................................................................5-4调整功能.......................................................................................................5-6设定和标定功能.............................................................................................5-8标定程序.....................................................................................................5-24附件箱控制部件...........................................................................................5-27发动机传感器..............................................................................................5-40发动机转速传感器(MPU)安装.................................................................5-44电流互感器(CT)安装...............................................................................5-45 6 发电机维修发电机测试....................................................................................................6-1绝缘阻抗和极化指数测试...............................................................................6-2绕组干燥步骤................................................................................................6-4发电机/PCC控制盘隔离型母排设定..............................................................6-4励磁机定子....................................................................................................6-5励磁机整流电路板(旋转整流器总成)..........................................................6-6励磁机转子....................................................................................................6-7主转子(发电机磁场)..................................................................................6-8主定子...........................................................................................................6-9测试永久励磁发电机(PMG)......................................................................6-11发电机分解..................................................................................................6-12发电机重新装配...........................................................................................6-21 7 日用油箱燃油输送泵及其控制器操作..............................................................................................................7-2导线连接.......................................................................................................7-4燃油输送泵马达连接......................................................................................7-6测试浮子开关总成.........................................................................................7-78 系统初次起动概述..............................................................................................................8-1起动步骤.......................................................................................................8-1设备应用审查................................................................................................8-2各发电机组起动.............................................................................................8-2系统手动操作................................................................................................8-4系统自动操作................................................................................................8-7黑起动(Black Start)测试............................................................................8-8测试报告和验收.............................................................................................8-8现场电力系统应用审查(柴油机/600 VAC及以下)..........................................................................8-9 9 电路图概述..............................................................................................................9-1ⅱ安全守则操作发电机组之前,需先认真阅读操作手册,以熟悉你的设备,只有正确地操作和维护设备,才能保证安全、有效地运行,许多事故发生的原因是没有遵循基本规则和安全守则造成的。

【管理精品】55发电机操作保养作业指导书

【管理精品】55发电机操作保养作业指导书

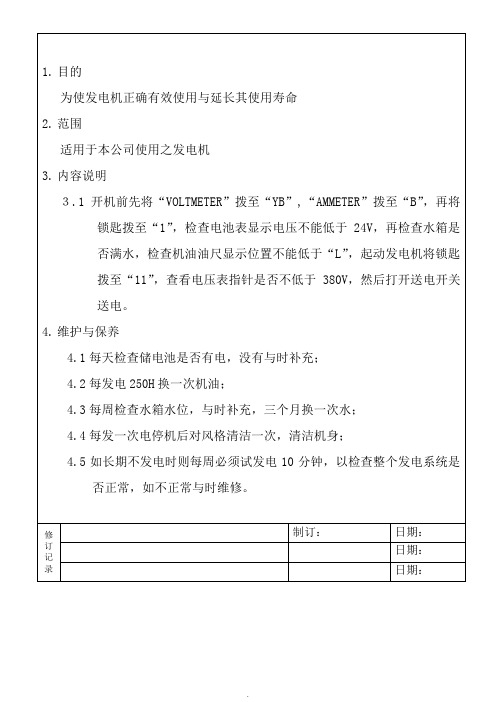

1.目的
