收音机
收音机的评价指标

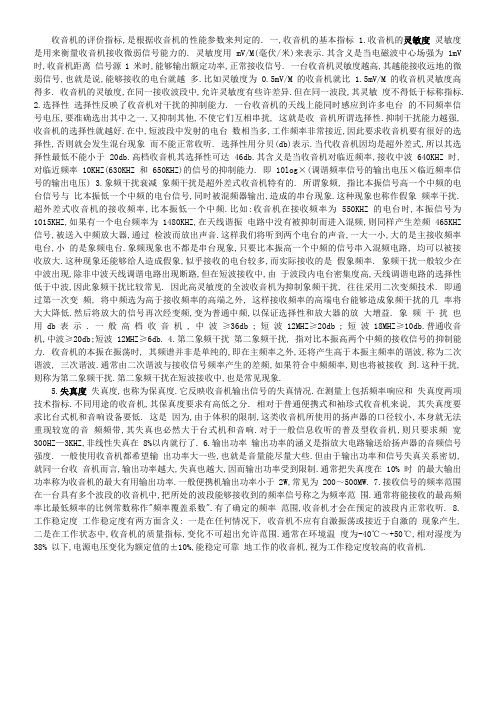

收音机的评价指标,是根据收音机的性能参数来判定的. 一,收音机的基本指标 1.收音机的灵敏度灵敏度是用来衡量收音机接收微弱信号能力的. 灵敏度用 mV/M(毫伏/米)来表示.其含义是当电磁波中心场强为 1mV 时,收音机距离信号源1米时,能够输出额定功率,正常接收信号. 一台收音机灵敏度越高,其越能接收远地的微弱信号,也就是说,能够接收的电台就越多.比如灵敏度为 0.5mV/M 的收音机就比 1.5mV/M 的收音机灵敏度高得多. 收音机的灵敏度,在同一接收波段中,允许灵敏度有些许差异.但在同一波段,其灵敏度不得低于标称指标.2.选择性选择性反映了收音机对干扰的抑制能力. 一台收音机的天线上能同时感应到许多电台的不同频率信号电压,要准确选出其中之一,又抑制其他,不使它们互相串扰, 这就是收音机所谓选择性.抑制干扰能力越强,收音机的选择性就越好.在中,短波段中发射的电台数相当多,工作频率非常接近,因此要求收音机要有很好的选择性,否则就会发生混台现象而不能正常收听. 选择性用分贝(db)表示.当代收音机因均是超外差式,所以其选择性最低不能小于 20db.高档收音机其选择性可达 46db.其含义是当收音机对临近频率,接收中波 640KHZ 时,对临近频率 10KHZ(630KHZ 和 650KHZ)的信号的抑制能力. 即 10log×(调谐频率信号的输出电压×临近频率信号的输出电压)3.象频干扰衰减象频干扰是超外差式收音机特有的. 所谓象频, 指比本振信号高一个中频的电台信号与比本振低一个中频的电台信号,同时被混频器输出,造成的串台现象.这种现象也称作假象频率干扰.超外差式收音机的接收频率,比本振低一个中频.比如:收音机在接收频率为 550KHZ 的电台时,本振信号为1015KHZ,如果有一个电台频率为 1480KHZ,在天线谐振电路中没有被抑制而进入混频,则同样产生差频 465KHZ 信号,被送入中频放大器,通过检波而放出声音.这样我们将听到两个电台的声音,一大一小,大的是主接收频率电台,小的是象频电台.象频现象也不都是串台现象,只要比本振高一个中频的信号串入混频电路, 均可以被接收放大.这种现象还能够给人造成假象,似乎接收的电台较多,而实际接收的是假象频率. 象频干扰一般较少在中波出现,除非中波天线调谐电路出现断路,但在短波接收中,由于波段内电台密集度高,天线调谐电路的选择性低于中波,因此象频干扰比较常见. 因此高灵敏度的全波收音机为抑制象频干扰, 往往采用二次变频技术. 即通过第一次变频, 将中频选为高于接收频率的高端之外, 这样接收频率的高端电台能够造成象频干扰的几率将大大降低.然后将放大的信号再次经变频,变为普通中频,以保证选择性和放大器的放大增益. 象频干扰也用 db 表示 . 一般高档收音机 , 中波≥36db ; 短波 12MHZ≥20db ; 短波 18MHZ≥10db.普通收音机,中波≥20db;短波 12MHZ≥6db.4.第二象频干扰第二象频干扰, 指对比本振高两个中频的接收信号的抑制能力. 收音机的本振在振荡时, 其频谱并非是单纯的,即在主频率之外,还将产生高于本振主频率的谐波,称为二次谐波, 三次谐波.通常由二次谐波与接收信号频率产生的差频,如果符合中频频率,则也将被接收到.这种干扰,则称为第二象频干扰.第二象频干扰在短波接收中,也是常见现象.5.失真度失真度,也称为保真度.它反映收音机输出信号的失真情况.在测量上包括频率响应和失真度两项技术指标.不同用途的收音机,其保真度要求有高低之分. 相对于普通便携式和袖珍式收音机来说, 其失真度要求比台式机和音响设备要低. 这是因为,由于体积的限制,这类收音机所使用的扬声器的口径较小,本身就无法重现较宽的音频频带,其失真也必然大于台式机和音响.对于一般信息收听的普及型收音机,则只要求频宽300HZ—3KHZ,非线性失真在 8%以内就行了.6.输出功率输出功率的涵义是指放大电路输送给扬声器的音频信号强度. 一般使用收音机都希望输出功率大一些,也就是音量能尽量大些.但由于输出功率和信号失真关系密切,就同一台收音机而言,输出功率越大,失真也越大,因而输出功率受到限制.通常把失真度在 10% 时的最大输出功率称为收音机的最大有用输出功率.一般便携机输出功率小于 2W,常见为 200～500MW.7.接收信号的频率范围在一台具有多个波段的收音机中,把所处的波段能够接收到的频率信号称之为频率范围.通常将能接收的最高频率比最低频率的比例常数称作"频率覆盖系数".有了确定的频率范围,收音机才会在预定的波段内正常收听.8.工作稳定度工作稳定度有两方面含义: 一是在任何情况下, 收音机不应有自激振荡或接近于自激的现象产生,二是在工作状态中,收音机的质量指标,变化不可超出允许范围.通常在环境温度为-40℃～+50℃,相对湿度为38% 以下,电源电压变化为额定值的±10%,能稳定可靠地工作的收音机,视为工作稳定度较高的收音机.。
收音机的基本原理
收音机的基本原理1. 概述收音机是一种广泛应用于无线电通信和广播的设备。
它通过接收、解调和放大无线电信号，将电磁波转化为声音信号，并通过扬声器播放出来。
收音机的基本工作原理主要包括调谐、解调和放大三个部分。
2. 调谐部分收音机的调谐部分主要负责接收特定频率的无线电信号。
它由天线、调谐电路和变频器等组成。
2.1 天线天线是收音机的接收器，负责将电磁波转换为电信号。
天线通常由金属线或导体制成，可以接收特定频率范围的无线电信号。
2.2 调谐电路调谐电路的作用是选择接收特定频率的无线电信号。
它由电容器和电感器等元器件组成。
调谐电路通过调节电容器和电感器的数值，改变电路的固有频率，使其能够选择并接收特定频率的无线电信号。
2.3 变频器变频器的作用是将高频信号转换为中频信号。
它由振荡器和混频器等组件构成。
变频器通过将接收到的高频无线电信号与振荡器产生的中频信号混合，得到中频信号。
3. 解调部分解调部分是将接收到的中频信号还原为原始的声音信号。
它由检波器、滤波器和放大器等组成。
3.1 检波器（解调器）检波器的作用是将中频信号转变为音频信号。
它有多种类型，常见的有晶体管检波器和二极管检波器。
检波器会去除中频信号的载波部分，只保留音频信号。
3.2 滤波器滤波器主要用于去除不需要的杂散信号，为声音信号提供更好的质量。
收音机通常采用多级滤波器，以过滤掉不同频率范围的干扰信号，并保留声音信号。
3.3 放大器放大器的作用是增加信号的幅度，使其能够驱动扬声器播放。
收音机通常使用多级放大器来增加音频信号的强度，以提供足够的音量。
4. 音频输出部分音频输出部分是将放大后的音频信号转换为可听的声音。
它由功率放大器和扬声器等组成。
4.1 功率放大器功率放大器的作用是进一步增加音频信号的功率，以驱动扬声器播放。
它通常是由一个或多个晶体管构成的，用于增加音频信号的强度。
4.2 扬声器扬声器将放大的音频信号转换为空气中的声音。
它是由一个或多个电磁振膜构成的，当音频信号通过电磁振膜时，会产生震动，从而产生声音。
数字收音机的原理
数字收音机的原理
数字收音机是一种利用数字技术实现无线电接收的设备。
其工作原理主要包括接收、处理和解码三个步骤。
首先，数字收音机通过天线接收到所需频率范围内的调幅/调频信号。
天线将收到的无线电信号传送到收音机的调谐电路。
调谐电路负责选择与用户所设定的频率相匹配的信号，并将其传送到下一个处理步骤。
接下来，收音机会对接收到的信号进行处理，以提取出所需的音频信息。
首先，收音机将信号进行放大，以增强接收到的信号强度。
之后，通过滤波器将信号中的杂散干扰滤除，只保留与音频信息相关的部分。
随后，收音机会将滤波后的信号进行采样，即按照一定时间间隔将信号的振幅值记录下来并转化为数字形式。
这个过程称为模数转换。
最后，数字收音机对已经转换为数字形式的信号进行解码，以还原原始的音频信息。
通过解码器将数字信号重新转换为模拟信号，并进行数字信号处理，如消除噪音、均衡音质等。
经过处理后，原始音频信息会被传送到扬声器或耳机中进行播放，供用户听取。
总而言之，数字收音机通过接收、处理和解码三个步骤，实现了将模拟的调幅/调频信号转化为数字形式，并还原出音频信息的功能。
这种数字化的技术使得收音机具有更好的抗干扰性能和音质表现。
收音机知识简介
三、按功能分类
从功能上可以基本分为传统机械指针式收音机、 非存储模拟调谐数显收音机、能存储电台频率的PLL合 成数字调谐收音机、DSP电子数调机。
四、按产地分类
从生产基地上可以基本分为进口机与国产机。
五、按发烧程度分类
从发烧程度上基本可以分为普及机与发烧机。如 BCL收音机。
六、按价格与性能分类
梁显金制作
•
通过前面的了解，我们知道，收音 机是用来接收广播电台的，而广播电台 的音频信号是通过无线电波发射到空中 的，那么，什么是无线电波呢? 无线电，是无线电技术的简称， 是一门专门研究利用无线电波传送各 种信息的技术学科。
无线电波是指在自由空间（包括空气和真空）传播的射频 频段的电磁波。无线电技术是通过无线电波传播声音或其他信 号的技术。 无线电技术的原理在于，导体中电流强弱的改变会 产生无线电波。利用这一现象，通过调制可将信息加载于无线 电波之上。当电波通过空间传播到达收信端，电波引起的电磁 场变化又会在导体中产生电流。 通过解调将信息从电流变化中 提取出来，就达到了信息传递的目的。
ቤተ መጻሕፍቲ ባይዱ
无线电波的发射
• 一、在电磁波发射技术中，使电磁波随各 种信号而改变，叫做调制。 • 二、使高频振荡的振幅随信号而改变，叫 做调幅（AM）。 • 三、使高频振荡的频率随信号而改变，叫 做调频（FM）。 • 思考 我们为什么要使高频振荡的振幅或 频率随信号而改变呢？
无线电波的发射
• 因为我们所用的信号， 都是频率比较低的，要想 把这样的信号发射出去是 不可能的，我们只有把这 个信号加在一个高频振荡， 才能把它发射出去。 这就好比是一堆木材 放在这，现在要把它运出 去，运送方式有好几种， 如人抬、车运等。这些方 式就类似于调幅，调频。
fm收音机原理
fm收音机原理
FM收音机原理，简单来说，是指利用电磁波在空间中的传播
特性，通过调谐电路，将指定频率范围内的电磁信号提取出来，并经过放大和解调处理，最终转化为声音信号输出。
具体过程如下：
1. 发射端利用频率调制（FM）技术将声音信号转换为电信号。
这一过程中，音频信号经过一个振荡器将其频率变化，然后通过一个调制器将该频率变化叠加在载波信号上，形成带有声音信息的具有变化频率的信号。
2. 信号传输。
这一变化频率的信号通过发射天线以无线电波的形式发送出去。
无线电波具有自由传播的特性，可以通过空气等介质传输到接收端。
3. 接收端天线接收信号。
收音机中的天线负责接收传输过来的无线电波信号，并将其导入到接收电路中。
4. 广泛使用的调谐电路。
调谐电路用于选择特定的频率范围内的电磁波信号。
根据用户调节的频率，收音机可以从接收到的信号中选择特定的频率进行处理。
5. 增强和解调处理。
将选定的频率范围内的信号通过放大器进行增强，以提供足够的功率用于后续处理。
然后，通过解调器将调幅的信号转换回频率基本不变，但幅度随着声音变化的信号。
解调器通常采用相应的电路来提取声音信息。
6. 音频输出。
解调之后，得到的音频信号通过扬声器播放出来，从而实现声音的目的。
通过上述过程，FM收音机可以实现音频信号的无线传输和接收，使得用户可以在一定的频率范围内，随时随地收听到音频信息。
收音机是如何制造的？
收音机是如何制造的？
收音机是一种用来接收无线电讯号的电子设备。
相信大家对收音机都
不陌生，但是你知道它是如何制造出来的吗？下面就介绍关于收音机
制造过程的三个要点：
1. 制作电路板：首先，在制作收音机之前，必须将电路板设计好。
收
音机电路规模复杂，大多由数千个零件组成，涉及材料、零件、连接
方式等诸多方面。
在完成收音机的电路设计后，需要将电路组装在一
块熔结的基板上，然后将各个电子元件焊上，再用烙铁将基板上的铜
线条焊接在一起。
2. 制作外壳：其次是收音机的外壳制作。
一般情况下，由金属冲压模
具将外壳做成，表面处理有冲压、粉末烤漆、冷却、拉丝等流程，最
终使表面平滑光亮。
外壳制作完成后，还需要将外壳和电路板进行安装，安装完成后，需要将收音机安装上扬声器，这样收音机就算组装
好了。
3. 测试与调试：最后是收音机的测试与调试。
收音机组装完毕之后，
需要将它插到电源上，对其进行输出功率、信号-噪声比等参数的测试，一旦数据超出了规定的范围，就需要对收音机的每个部件进行调试，
使其满足要求。
只有当它通过测试，才能被认为是正常的收音机。
以上就是收音机是如何制造的细节介绍，从收音机制造中，我们能看
到电子工程师为了构建出完美的收音机付出了多少精工细作才能做到。
收音机调谐原理
收音机调谐原理
收音机调谐原理是一种用于接收无线电信号的技术。
它基于无线电波的特性，通过调整天线和电路的参数，使得收音机能够选择性地接收特定频率的无线电信号。
收音机的天线是其中的关键部分。
当无线电波穿过天线时，它会在天线上产生电流。
这个电流经过放大器之后，会进入调谐电路。
调谐电路由电感器和电容器组成，它们的参数可以调整以选择特定的频率范围。
调谐电路的原理是基于共振现象。
当调谐电路的电感器和电容器的参数恰好与输入信号的频率匹配时，电路会进入共振状态。
在这个状态下，电路对于匹配频率的信号表现出最大响应，而对于其他频率的信号则表现出较低的响应。
具体来说，当调谐电路共振时，电感器和电容器之间的能量交换最大化。
这意味着调谐电路可以从输入信号中提取出最大的能量，并将其转化为电流。
这个电流随后被送入解调器，把无线电信号转化为音频信号。
因此，通过调整电感器和电容器的参数，收音机可以接收到特定频率范围内的无线电信号。
对于不同的广播电台，它们会选择不同的频率进行广播。
而收音机通过调谐电路的调节，可以选择性地接收到用户想要收听的广播电台。
这就是收音机调谐原理的基本概念。
收音机的工作原理
收音机的工作原理一、概述收音机是一种用于接收无线电广播信号的设备，通过将无线电信号转换为音频信号，使人们能够听到广播节目。
收音机的工作原理可以分为三个主要部分：天线接收信号、调谐电路选择频率、解调电路提取音频信号。
二、天线接收信号收音机的天线是接收无线电信号的装置。
当电磁波经过天线时，会感应出微弱的电流信号。
这个信号包含了广播电台发出的音频信息。
天线将这个微弱的电流信号传送到收音机的输入端。
三、调谐电路选择频率调谐电路是收音机中的一个重要部分，它用于选择要接收的广播频率。
调谐电路由电容和电感组成，可以通过改变电容或电感的数值来选择不同的频率。
当调谐电路与天线接收到的信号频率相匹配时，电路将增强这个频率的信号，而对其他频率的信号进行削弱。
这样就实现了对特定广播电台频率的选择。
四、解调电路提取音频信号解调电路是收音机中的另一个重要部分，它用于提取音频信号。
解调电路将调谐电路选择的频率信号进行解调，将其转换为音频信号。
解调电路通常采用二极管进行整流，将交流信号转换为直流信号。
然后，通过放大电路将直流信号放大，以便驱动扬声器发出声音。
五、音量控制和扬声器收音机通常配有音量控制旋钮，用于调节音量大小。
音量控制旋钮实际上是在调节放大电路的增益。
当音量控制旋钮调到最大时，放大电路的增益最大，声音最大。
扬声器是接收放大后的音频信号，并将其转换为声音的装置。
扬声器通过振动产生声音，并将其传播到周围空间。
六、其他功能现代收音机通常还具有其他功能，如调频（FM）和调幅（AM）模式的切换、自动搜索频道、预设收藏频道等。
这些功能可以提供更好的用户体验和方便的操作。
七、总结收音机的工作原理可以简单概括为天线接收信号、调谐电路选择频率、解调电路提取音频信号。
通过这些步骤，收音机能够接收并播放广播节目。
同时，现代收音机还具有各种功能，以满足用户的不同需求。
收音机的工作原理
收音机的工作原理收音机，这个小小的盒子，却能为我们带来世界各地的声音和信息。
你有没有想过，它是如何做到这神奇的事情的呢？今天，就让我们一起来揭开收音机工作原理的神秘面纱。
收音机的工作主要依赖于无线电波的接收和处理。
无线电波就像是看不见的信使，在空中四处传播着各种信息。
首先，我们得了解一下无线电波是怎么产生的。
简单来说，无线电波是由电流的快速变化产生的。
比如，在广播电台里，有一个叫做振荡器的设备，它能产生高频的交流电。
这个交流电通过天线发射出去，就形成了无线电波。
当这些无线电波在空中传播时，收音机的天线就像一个敏锐的“耳朵”，负责捕捉它们。
天线接收到的无线电波非常微弱，所以需要一个叫做调谐电路的部分来进行筛选和增强。
调谐电路就像是一个精准的过滤器。
它可以根据我们想要收听的电台频率，来选择特定的无线电波。
比如说，如果我们想听某个频率为100MHz 的电台，调谐电路就会把这个频率的无线电波筛选出来，同时把其他频率的无线电波过滤掉。
经过调谐电路筛选出来的无线电波，还需要进行放大处理。
这就像是把微弱的声音通过扩音器放大一样。
放大后的无线电波被送到检波器中。
检波器是收音机中非常关键的一个部件。
它的作用是把无线电波中的音频信号提取出来。
想象一下，无线电波就像是一个包裹，里面装着我们想要的音频信息。
检波器就是打开这个包裹，把音频信息拿出来的工具。
提取出来的音频信号还是比较微弱的，所以还需要经过放大器进一步放大。
放大后的音频信号就可以驱动扬声器或者耳机，把声音播放出来了。
扬声器就像是一个会发声的“嘴巴”，它根据接收到的电信号，通过振动产生声音。
这样，我们就能听到广播电台里的节目啦。
在收音机的发展历程中，技术也在不断进步。
从最初的真空管收音机，到后来的晶体管收音机，再到现在的集成电路收音机和数字收音机，每一次技术的革新都让收音机变得更加小巧、灵敏和多功能。
真空管收音机是早期的产品，它使用真空管来实现各种功能。
虽然体积较大，但在当时也是非常了不起的发明。
收音机的发展史
收音机的发展史
无线电通讯发明的历史是多位科学家先后研究发明的结果。
1888年，德国科学家赫兹发现了无线电波的存在。
1895年，俄罗斯物理学家波波夫宣称在相距600码（合548.64米）的两地，成功地收发无线电讯号；同一年稍后，年仅21岁的马可尼在他父亲的庄园土地内，以无线电波成功地进行了第一次发射。
1897年，波波夫以自己制作的无线通讯设备，在海军巡洋舰上与陆地上的站台进行通讯并获得成功。
1901年，马可尼发射无线电波横越大西洋。
1906年，加拿大发明家费森登首度发射出“声音”，无线电广播从此开始；同年，美国人德·福雷斯特发明真空电子管，成为真空管收音机的始祖。
1923年1月23日，美国人在上海创办中国无线电公司，播送广播节目，同时出售收音机。
1953年，中国研制出第一台全国产化收音机——“红星牌”电子管收音机。
1958年，我国第一部国产半导体收音机研制成功。
1982年，出现了集成电路收音机、硅锗管混合线路和音频输出OTL电路的收音机。
1985～1989年，随着电视机和录音机的发展，晶体管收音机销量逐年下降，电子管收音机逐渐被淘汰。
收音机款式从大台式转向袖
珍型。
