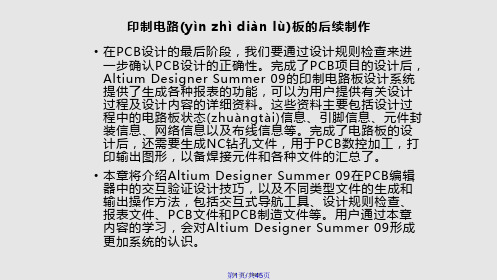

• 本章将介绍Altium Designer Summer 09在PCB编辑 器中的交互验证设计技巧，以及不同类型文件的生成和 输出操作方法，包括交互式导航工具、设计规则检查、 报表文件、PCB文件和PCB制造文件等。用户通过本章 内容的学习，会对Altium Designer Summer 09形成 更加系统的认识。
图9-27 距离测量 第第2二5十页五页/，共共446页5。页
生成(shēnɡ chénɡ)Gerber光绘文件
• 执行主菜单上的【文件】/【制造输出】/【Gerber Files】命令，则系统弹出【Gerber设置】对话框，如图9-28 所示。
图9-28 【Gerber设置】对话框 第第2二6十页六页/，共共446页5。页
图9-23 【Bill of Materials For PCB Document】对话框
第第2二1十页一页/，共共446页5。页
生成(shēnɡ chénɡ)元器件报表
• 可以将对话框中的元器件进行分类(fēn lèi)显示，例 如单击LibRef列后的按钮，并在打开的下拉菜单中 选择某种封装形式，则该对话框中将仅仅显示该封装 的元器件，如图9-24所示。
图9-14 【Messages】信息框
Altium Designer Summer 9 学习笔记
Altium Designer Summer 9 学习笔记本软件与快播播放器不兼容，使用本软件时不允许打开快播，否则会提示exception access violation in module dxp.exe at 001b0d7f. 类似的错误1、Tab--查看属性2、空格键--调整正在绘制的图形的方向3、Ctrl+滚轮--缩放试图4、L--打开层设置5、Shift+m--放大镜6、Ctrl+m--测量距离，100mil=2.54mm；这个单位长度比较常用；7、从外部向AD内导入元件库或者封装库：通过view---workplace panels--system----library 打开库对话框（在界面右上角边上也可以打开），然后点击其上侧按钮libraries弹出加载对话框，点击下方的add按钮，弹出选择库文件的对话框，选择一个或者多个.lib文件，点击打开按钮，等待片刻，点击close按钮，这时候便可以从库对话框中查看是否添加成功。
8、从零开始工作的步骤（1）首先建立一个工程：file--new--new project---pcb project；（2）然后给工程建立原理图文件或者pcb文件，即在左侧projects对话框中右键点击刚才建立的工程名称，点击add new to project-----schematic；（3）与第二个步骤同样的办法建立pcb文件：右键点击工程名称----add new to project-----pcb；（4）保存工程：右键工程名称，点击save project，弹出保存对话框，选择保存目录，输入工程名称，保存，然后系统让保存原理图和pcb文件，依次输入相关名称，点击保存；（5）这时候可以画原理图和pcb板了；（6）如果需要绘制原理图的元件，那么首先要建立一个元件库（文件）（schematic libraries），则操作步骤与建立pcb文件或schematic文件一样；然后就可以再打开的页面里使用菜单里place、tools等自由绘制我们想要的元件，然后保存；（7）如果想在同一个元件库的库文件里绘制多个库元件，那么打开元件库，然后点击菜单里的tools---new component，弹出新的绘制窗口，在这里可以绘制下一个库元件；（8）打开原理图文件，在元件库对话框中选择要使用的元件，双击选中，然后在原理图文件绘制界面点击即可添加一个元件；（9）再次添加一个元件；与上一个元件形成连接关系；（10）添加封装：在原理图文件绘制界面里，选中某一个元件，右键，点击properties，弹出component properties 对话框，然后在右下角models for XXX（元件名称）小对话框下方，点击add，弹出add new model 对话框，这里选中footprint，点击ok，弹出pcb model对话框，在name里输入要加入的封装的名称，比如dip8，系统会自动浏览并给出所选pcb模式的预览图，如果系统中不含有该名称的pcb model或者不知道封装的名称，可以点击name 后面的browse；（11）很多时候需要自己画封装，画封装前需要先知道各个元件的尺寸大小，然后我们需要建立一个pcb library，方法与建立元件库一样；（12）绘制封装前首先设置吸附点会有助于绘制图形，吸附点的距离需要根据原理图文件界面的吸附点的距离来定；（13）设置吸附点可以用工具栏中的下拉工具set snap grid或者ctrl+g，设置吸附点前我们可以先修改一下显示的单位，使用快捷键Q就可以实现mil与mm之间的自由转换；（14）比如添加一个焊孔，可以使用工具栏中place pad工具，点击一下该工具图标，然后点tab键，出现属性对话框，在这里可以设置封装的多层或者单层，然后必须设置properties 中designator的标号，也就是封装脚的编号或者顺序，否则自动生成pcb板时会出错；（15）添加好焊孔之后，一般还需要加一个框，可以清晰的显示出元件的位置和大小；这种线一般加在top overlay（字符）层上；使用place line工具画出焊孔外围方框；绘制之前有时我们需要重新设置吸附点；（16）绘制好之后我们需要给封装设置一个基准参考点，点击菜单栏中edit----set reference，从中我们可以选择pin1或者center、location其中一个；这一步十分关键；若在后面发现这一步忘记做了，需要打开这个封装文件然后设置一个基准点，保存，然后在系统中找到pcb library，然后在这个封装的名称上右键点击update PCB with XXX（封装的名称）；（17）一切绘制好之后，保存封装库文件并输入名称，然后给刚才绘制的封装命名并保存，最后还要在界面左上角点击保存按钮将封装保存；（18）然后就可以使用刚才建立的封装了；（19）安装电路原理图绘制好图后点击保存；（20）然后点击菜单栏project----compile documentXXX（文件名）开始编译原理图，编译的结果会在右下角system---message里显示；（21）确认绘制没有问题之后，点击菜单栏中design----update PCB XXX（文件名称），弹出engineering change order对话框，然后点击对话框左下角validate changes 来检测哪些可以正确生成pcb，确认都可以正常生成后，点击旁边的execute changes按钮生成pcb文件；然后点击右下角close按钮；（22）这时候需要查看生成的pcb，缩小pcb界面或者使用工具栏中小放大镜fit document 或者使用快捷ctrl+Pgup；如果位置不合适，可以单击一下然后移动一个合适的位置，然后再点击一下后用delete键删除上层；（23）如果觉着pcb界面过大或者过小，可以点击菜单栏中design---board shape-----redefine board shape，然后就可以自定义画出一个方框来作为pcb界面；（24）调整并确认无误后，我们可以在keep-out layer层定制板子的大小：点击keep-out layer，然后点击菜单栏中place--line，用线来确认板子的大小；（25）然后可以在需要的角添加过孔，使用工具栏中的按钮，添加过孔前还可以根据需要来修改单位和孔径的大小；（26）修改所有元件名称的字体格式：先随意选择一个元件名称点击右键，选择find similar objects，然后选择一项或多项需要修改的参数，然后把后面的any修改成same，点击apply，然后弹出一个小的对话框，在这里我们可以把想要的值输入进去，然后关闭该对话框，最后在当前.pcbdoc界面右下角点击clear，所有类似或者参数值接近的参数都被修改完毕；（27）统一改封装：方法和上面的一样；（28）接着我们需要修改几个参数，打开design---rules，然后第一个参数是间隙clearance，点击后可以在最下方示意图的上方修改最小间隙的大小，一般这个参数根据不同pcb生产厂家机器的规格不同设置成不同的参数大小；参数值越小，规格越高。
