核级抛光树脂的使用说明书
DMG桩核修复系列使用说明书
DMG桩核修复系列使⽤说明书珞赛可双固化型桩核树脂材料使⽤说明书LuxaCore Dual是⼀款专为各种冠桩重建和桩冠充填设计的简易双固化冠核材料。
阻射的LuxaCore Dual特性表现在：杰出的抗压强度，制备时与⽛本质相同。
其能够光固化的特点可根据您的需要决定固化时间。
它的⼝内注射头能更精确在⼝内直接操作。
适应症所有冠核的重建和桩钉的粘接。
桩核材料。
符合ISO4049：2000、II级、III型要求。
时间操作时间：1：30分钟⼝内化学固化：5：00分钟光固化厚度≤2mm 光照20秒厚度≤4mm 光照40秒使⽤装置：LuxaCore AutomixDual珞赛可⾃动混合枪型双固化桩核树脂查看⾃动混合枪系统LuxaCore SmartmixDual珞赛可注射器型双固化桩核树脂查看注射器系统建议使⽤⽅法冠核重建1. 预备前隔离⽛齿。
我们建议使⽤橡⽪障。
2. 去除⽛体上所有修复体和腐质。
3. 如果您所⽤的粘接系统需要另外酸蚀，可以根据您更喜欢的酸蚀技术，⽐如全酸蚀法，根据酸蚀剂的使⽤说明操作。
4. 选择适合的粘接系统（⽐如contax）按照操作说明使⽤，不建议使⽤单组分的粘接系统。
5. 为了更简单的操作，我们建议在备⽛区放置成型⽚。
将注射头直接放在备⽛区，按动扳机，注⼊糊状的Luxacore。
如果⽤预成冠套塑形，将注射头直接放在预成冠的组织⾯，按动扳机，注⼊糊状的Luxacore，然后将预成冠放置在备⽛上。
6. LuxaCore Dual（珞赛可双固化型桩核树脂）在1:00分钟内可以⽤雕刻⼑很好的操作，⽐如扁平的⽛间隙雕刻⼑。
为使操作容易，可将粘接剂作为分离媒介。
7. LuxaCore Dual塑形后⾄少光固化40秒（最⼤光照凝固厚度4mm需要40秒）对于薄层厚度≤2mm光照⼤约20秒就可以。
当材料完全凝固后再取下成型⽚。
如果只让它化学固化（不光照）LuxaCoreDual⼤约需要5分钟的凝固时间。
使用纯水机抛光树脂注意事项
使用纯水机抛光树脂注意事项使用纯水机抛光树脂注意事项目前国内高、超纯水用户对此产品的应用不是很了解，所以普遍存在盲目追崇昂贵的进口抛光混床树脂，而国内部分小树脂生产企业，为了获得，以不合格的低价的产品参加市场恶性低价竞争，也导致了部分用户对国产抛光树脂的不认可，希望通过交流，让广阔终端用户了解产品的理化性能和应用方法。
什么是抛光树脂？人们常说的抛光树脂一般用于超纯水处置系统末端，来保证系统出水水质能够维持用水标准。
一般出水水质都能实现18兆欧以上，以及对TOC、SIO2都有肯定的掌控本领。
抛光树脂出厂的离子型态都是H、OH型，装填后即可使用无需再生。
抛光树脂用途：适合用于再以RO、EDI为前置处置设备的超纯水系统中作为终端精致混床制取超纯水。
广泛应用于电子行业半导体生产，试验室制取超纯水，激光切割，医疗系统，慢走丝线切割，机械设备循环内冷水，部分光学料子和电子产品生产用水，太阳能生产线用水（不包含多晶硅生产）等行业应用！抛光树脂注意事项1.抛光树脂（是由高度纯化、转型的H型阳树脂和OH型阴树脂预混合而成，假如装填和操作恰当，在初的周期中即可制备出电阻率大于18.0MΩ.cm和TOC小于10ppb的超纯水。
2.树脂开封后长时间暴露在空气中会汲取二氧化碳，因此拆包需尽快使用。
不使用部分须当心密封，存放于避光阴凉处，环境温度以540℃为宜。
3.在运输、储存和装填过程中，任何无机或有机物质的接触都会使树脂受到污染，从而降低出水水质；影响运行工况。
因此必须保证全部用于装填、操作的设备和水不会污染树脂。
全部与树脂接触的水都必须使用高纯水（本文中所涉及到的水均指"高纯水"，即电阻率大于等于10MΩ.cm，同时TOC尽可能低于30ppb的水），全部接触树脂的设备或器具都要在使用前经过高纯水清洗。
4.如为换装树脂，设备中原有的旧树脂必须从树脂容器中移去，树脂容器内部清洁无杂质。
混床抛光树脂储存及使用说明1.使用前须知:1.1？树脂开封后长时间暴露在空气中会汲取二氧化碳，从而影响产品的性能及使用。
常用树脂的说明书
常用树脂的说明书今天来理论介绍一下我们经常使用的树脂；复合树脂由有机树脂基质（双甲基丙烯酸酯）和无机填料（无定形SiO2、玻璃粉、预聚体等）组成的高分子充填修复材料。
性能： 聚合收缩：超微型>混合型>细微型耐磨性能：细微型>混合型>超微型可抛光性能：超微型>混合型，被广泛用于前牙美学修复。
一个复合树脂是由三个不同的成分组成：基质（主要功能是减少和控制树脂材料黏度），填料（增强填料物质以细丝或纤维颗粒的形式分散在基质中，加强和提高树脂基质的物理性质。
），偶联剂（作为现代粘结剂系统的“处理剂”，有利于提高树脂基质的机械内聚力）1. 前牙用复合树脂多为超微填料型和纳米填料型复合树脂。
填料量可达总重量的60%2.后牙用复合树脂多为高填料量混合填料型复合树脂。
填料量最高可达总重量的88%。
3.通用复合树脂为混合填料型复合树脂，填料含量可达总重量的80%。
厂家推荐通用复合树脂可用于前牙和后牙，但后牙缺损处咬合力负担过重时，应慎用。
复合树脂的使用要点（1）聚合不全现象：是潜在的致敏原。
避免方法：使用前清洁照射头、放置时尽量减小照射距离、分层充填（<2mm）、光照时间（20s~40s）、多角度投照、透明设备（透明成型片）等。
（2）聚合收缩：收缩朝向光源方向。
减小方法：粘结剂和初层树脂用低强度光固化、初始层树脂不宜过厚，可用流动树脂做衬层，形成弹性洞壁；分层斜形充填技术，减小C因素（粘结面积和非粘结面积的比值）。
临床常用树脂：（一）义获嘉树脂1.Tetric® N-Ceram 前后牙通用充填树脂抗压强度在300~475MPa之间，无机填料颗粒尺寸在40~3000nm之间高X线阻射良好的抛光性变色龙效果2.Bulk Fill 大块树脂后牙专用（二）Kerr 复合树脂1.美杜莎（Premisa）只用于后牙高强度（三重填料系统）、超低收缩率、操作性强、易抛光2.琥珀（Herculite）前后牙通用和Vita比色板完美匹配高光泽保持度和变色龙效果（三）3M树脂1.Z350XT前后牙通用型纳米树脂，强度为300MPa左右，填料是二氧化锆/二氧化硅2.流动树脂低浓度、由可见光激活、不透X射线的流动型纳米树脂团块颗粒平均大小为600~10000nm3.P60 后牙专用聚合收缩小、良好的抗磨耗性、可填压的操作手感（四）意大利美塑（Micerium）复合树脂无机填料比例达80%，硬度是700MPa ·牙本质树脂（UD1-6）·牙釉质树脂(UE1-3)·加强树脂(IM IW)·乳光树脂(OA、OBN、OG、OW)·染色树脂(白染、黄染、棕染1、棕染2，橙染、蓝染) 流体树脂（UD1-6）·物价飞涨，小编要求涨工资，领导说，一个五毛，自己挣。
电动抛光机使用说明书
电动抛光机使用说明书一、产品介绍电动抛光机是一种用于表面抛光和翻新的工具，适用于各种不同材质的表面处理。
本产品具有高效、便捷、安全等特点，可以广泛应用于家庭和工业领域。
二、安全操作须知1. 在使用电动抛光机前，请仔细阅读本使用说明书，并严格按照指导进行操作。
2. 在使用之前，请确认电动抛光机的电源是否与电源插座适配，确保供电安全。
3. 使用过程中，应佩戴适当的防护手套、护目镜以及耳塞，以确保人身安全。
4. 在插拔电源时，应保持手部干燥，以防触电事故发生。
5. 若发现电线损坏或出现异常情况，请立即停止使用，并联系专业人员进行维修。
三、操作步骤1. 准备工作a. 将电源插头插入电源插座，并将电动抛光机的电源开关调到“关”位。
b. 根据需要，选择合适的研磨皮盘，并固定在机器上。
c. 根据抛光需求，选择适当的研磨膏，并涂抹在研磨皮盘上。
2. 开机前检查a. 检查电动抛光机的所有连接部分，确保紧固牢固，无松动。
b. 确认电动抛光机平衡调节杆处于水平位置，以保证操作时的稳定性。
3. 开始抛光a. 将电源开关调至“开”位，电动抛光机即开始工作。
b. 将电动抛光机贴紧需要抛光的表面，均匀施加一定的压力。
c. 沿着表面的纵向或横向移动，使研磨皮盘均匀地覆盖整个表面。
d. 在抛光过程中，可以根据需要更换不同粗细的研磨皮盘和研磨膏以达到更好的效果。
4. 结束操作a. 在抛光完毕后，将电源开关调至“关”位，断开电源。
b. 清理电动抛光机和工作区域，去除剩余的研磨膏和粉尘等。
四、维护保养1. 每次使用结束后，应将研磨皮盘取下，清洁干净并存放在干燥通风处。
2. 定期检查电动抛光机的电线和插头是否损坏，若有问题，请及时更换。
3. 若电动抛光机长时间不使用，请将其放置在干燥的环境中，以免受潮生锈。
五、常见问题解答- 问：电动抛光机工作时产生的噪音是否正常？答：电动抛光机工作时会产生一定的噪音，属于正常现象。
使用耳塞可以有效降低噪音对耳朵的影响。
树脂使用手册
树脂旳氧化和降解树脂旳化学稳定性可以用其耐受氧化剂作用旳能力表达。
阳树脂被氧化后重要发生骨架旳断链，而阴树脂则重要体现为季胺基团旳降解。
1、阳树脂旳氧化： 阳树脂被氧化后重要体现为骨架断链，生成低分子旳磺酸化合物以及羧酸基团。
其反应为： 阳树脂碰到旳氧化剂重要是游离氯与水反应生成旳氧，其反应如下： 过去原水中旳游离氯重要来自生活用水旳消毒。
近年来，由于天然水中有机物含量和细菌旳增多，在混凝、澄清之前也需加氯，以到达灭菌和减少COD旳作用，因此，必须注意游离氯对阳树脂旳损害。
再生过程中，假如使用质量差旳工业盐酸或副产品盐酸，其中具有氧化剂也会对阳树脂导致损害。
一般规定进入化学除盐设备旳原水中，游离氯旳含量应不不小于0.1mg/L。
2、防止阳树脂被氧化旳措施： （1）活性炭过滤。
防止阳树脂被氧化旳常用措施是通过活性炭过滤。
活性炭脱除游离氯旳原理，不单纯是吸附作用，而是一种表面上旳化学反应。
当活性炭表面吸附旳氯到达一定浓度时，就会发生下列反应： 式中：C*——活性炭； CO*——活性炭表面上生成旳氧化物。
假如有充足旳氯参与反应，CO*可以变为CO或CO2逸出，留下旳活性炭可以继续吸附游离氯。
为此，为了脱除游离氯，可以使用较高旳过滤流速（约50m/h）。
同步，活性炭吸着游离氯时具有很高旳吸着容量（每克活性炭约可吸着6.5mg以上旳Cl2）。
用活性炭清除水中旳游离氯可以使用下列经验公式进行计算： 式中：CO——进水游离氯旳含量，mg/L； C——出水游离氯旳含量，mg/L；L——活性炭层高，m； V——过滤流速，m/h。
考虑到HOCl旳反应速度较慢，将上述公式修正为： 制造活性炭旳原材料一般对脱氯效率无影响。
水中有胶体或高浓度旳有机物存在，将会严重缩短活性炭作为脱氯剂旳寿命。
活性炭过滤器仅用于脱除游离氯时，可以用漏Cl2量≥0.1mg/L作为终点。
活性炭旳寿命是很长旳，例如：在活性炭层高0.76m，过滤速度6.1m/h旳条件下，对游离氯含量2mg/L旳水进行脱氯，其使用寿命约为6年左右。
树脂使用基础手册

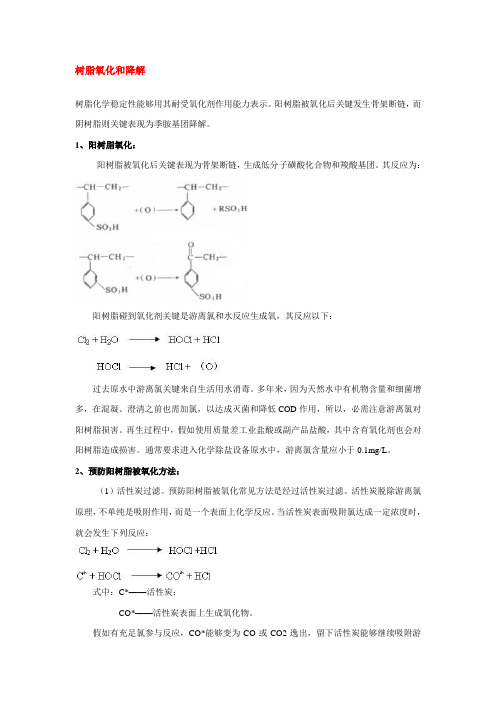

树脂氧化和降解树脂化学稳定性能够用其耐受氧化剂作用能力表示。
阳树脂被氧化后关键发生骨架断链，而阴树脂则关键表现为季胺基团降解。
1、阳树脂氧化：阳树脂被氧化后关键表现为骨架断链，生成低分子磺酸化合物和羧酸基团。
其反应为：阳树脂碰到氧化剂关键是游离氯和水反应生成氧，其反应以下：过去原水中游离氯关键来自生活用水消毒。
多年来，因为天然水中有机物含量和细菌增多，在混凝、澄清之前也需加氯，以达成灭菌和降低COD作用，所以，必需注意游离氯对阳树脂损害。
再生过程中，假如使用质量差工业盐酸或副产品盐酸，其中含有氧化剂也会对阳树脂造成损害。
通常要求进入化学除盐设备原水中，游离氯含量应小于0.1mg/L。
2、预防阳树脂被氧化方法：（1）活性炭过滤。
预防阳树脂被氧化常见方法是经过活性炭过滤。
活性炭脱除游离氯原理，不单纯是吸附作用，而是一个表面上化学反应。
当活性炭表面吸附氯达成一定浓度时，就会发生下列反应：式中：C*——活性炭；CO*——活性炭表面上生成氧化物。
假如有充足氯参与反应，CO*能够变为CO或CO2逸出，留下活性炭能够继续吸附游离氯。
为此，为了脱除游离氯，能够使用较高过滤流速（约50m/h）。
同时，活性炭吸着游离氯时含有很高吸着容量（每克活性炭约可吸着6.5mg以上Cl2）。
用活性炭去除水中游离氯能够使用下列经验公式进行计算：式中：CO——进水游离氯含量，mg/L；C——出水游离氯含量，mg/L；L——活性炭层高，m；V——过滤流速，m/h。
考虑到HOCl反应速度较慢，将上述公式修正为：制造活性炭原材料通常对脱氯效率无影响。
水中有胶体或高浓度有机物存在，将会严重缩短活性炭作为脱氯剂寿命。
活性炭过滤器仅用于脱除游离氯时，能够用漏Cl2量≥0.1mg/L作为终点。
活性炭寿命是很长，比如：在活性炭层高0.76m，过滤速度6.1m/h条件下，对游离氯含量2mg/L水进行脱氯，其使用寿命约为6年左右。
（2）选择高交联度阳树脂。
双组份核再建树脂材商品名MultiCore使用说明书-义获嘉伟瓦登特
顺时针旋转自混头彩色基座 1/4 周（图 3）。这样就能将自 混头固定在双筒管头部基座上。 6. 如有必要，在自混头上装一个口内注射头（图 4）。将口内 注射头尖端剪短 1mm，可以增加材料的挤出量。 - 在基牙周围放置成型带。 - 将口内注射头置于合适位置，将 MultiCore Flow 直接自混挤 入窝洞内。 - 若不光固化，在移去成型带之前，需等待 4-5 分钟，直至完全 完成化学固化过程。若材料进行光固化，则固化完成后可立 即进行牙体预备。 - 或者，用光强高于 400mW/cm2 的光固化灯将 MultiCore Flow 从咬合面光照聚合约 40s。 出光窗与咬合面之间保持最小距离。 去除成型带，将另一面固化 40s。 - 使用牙钻完成基牙的预备。 MultiCore HB 的应用程序 : - MultiCore HB 是以 1:1 的比例在提供的调合板上进行手工调合， 使用包装随附的塑料调拌刀能更好地调合材料。（使用金属 调拌刀调合基础剂和催化剂时，脱落的金属颗粒会污染材料， 使材料呈灰色，采用轻柔揉搓地调合方式能降低着色度）。 - 基础剂与催化剂应充分混合。刮抹力过大可导致气泡形成，气 泡会抑制并减缓固化过程，同时，糊剂会变得更粘稠，因此 增加塑形难度。这虽然不会带来更多的负面影响，但是在研 磨和修整核之前，必须等待更长的时间。调合 MultiCore HB 材料的理想工作时间大约为 1.5 ~2 分钟。 - 应用 MultiCore HB 堆筑、再建树脂核。 - 若不采用光固化，需等待 4-5 分钟直至完成化学固化。若采用 光固化，则固化周期结束后即可进行研磨修形。 - 或者，用光强度高于 400mW/cm2 的光固化灯将 MultiCore HB 从咬合面聚合约 40s。出光窗与咬合面之间应保持最小距离。 - 一旦 MultiCore HB 完全固化，使用牙钻完成冠的预备。 使用 MultiCore Flow 固定玻璃纤维增强型树脂根管并堆筑 树脂核 根管内壁和冠方牙本质的预处理 - 必须确保术区干燥。 最好使用橡皮障隔湿。 - 消毒（如 NaOCl，5%）并用纸尖干燥预备好的根管。 - 依照制造商提供的牙本质粘接剂（如 AdheSE DC 或 Excite DSC）说明书要求处理根管内壁，冠方牙本质和牙釉质表面。 - 涂抹牙本质粘接剂后， 一定要使用纸尖吸去过多的粘结剂材料。 - 不要光照固化根管内的粘接剂。 - 在牙齿周围放置成形带。 使用 MultiCore Flow 粘固 - 按照生产商说明书要求清洁并预处理纤维桩表面。 - 混合 MultiCore Flow 的组分并将混合好的材料涂到根管桩上。 - 建议不要使用螺旋送药针将 MultiCore Flow 送入根管中，因 为这可导致多余的粘接剂与 MultiCore Flow 相混合。结果会 缩短 MultiCore Flow 的工作时间，因此可能无法将根管桩送 入根管内理想的位置。 - 将根管桩放到根管内，稍微施加压力使其就位。 - 用光强度高于 400mW/cm2 的光固化从咬合面聚合约 60s。出 光窗与咬合表面之间的距离应保持最小化。 使用 MultiCore Flow 进行核再建
进口杜笙树脂使用指南(最新版)
简单分类各个水处里系统选用的杜笙T ulsion ®离子交换树脂型号(Recommended models for all types water treatment system)工业分类(Categories)建议杜笙T ulsion ®型号(Recommended Models)•软化水等级(Softener)-最常选用的型号是强酸型阳离子:T-40Na 及T-42Na •2B3T 一般纯水等级(2B3T DI)-最常选用的型号是强酸型阳离子:T-42H 强碱型阴离子:A-23Cl •2B3T 一般純水等級(2B3T DI)的混床-最常选用的型号是:强酸型阳离子:T-52H or ,T-50H强碱型阴离子:A-27Cl ,or ,A-21Cl•超纯水等级(Ultra-Pure DI)-RO 后面的混床树脂最常用的树脂型号是:均粒强酸型阳离子:T-42UPS (均粒)T-42Na SM(0.4-1.2mm)均粒强碱型阴离子:A-23UPS (均粒)A-23Cl SM(0.4-1.2mm)•超纯水等级(Ultra-Pure DI)抛光-不管是一段式RO 或是二段式RO,混床后面的抛光树脂床皆能保持出水比电阻≧17兆。
最常用的抛光树脂:核子級MB-106UP光树脂床皆能保持出水比电阻≧18兆。
最常用的抛光树脂:核子級MB-1518(经一次超级再生后):核子级HNK RHSP •废水中去除氟(Fluoride)等級-废水中除氟(Fluoride)至<5ppm ,最常用的阴离子树脂:CH-87螯合樹脂•饮用水中去除硝酸盐(Nitrate)等級-饮用水中除硝酸盐(Nitrate)至<5ppm ,最常用的阴离子树脂:A-62mp •水中去除硼(Boron)等級-水中去除硼(Boron)最常用的阴离子树脂:CH-99螯合樹脂•电解槽除铜不除钯等级(Cu Removal)-电解槽溶液中除銅不除钯(Palladium)等,最常用的型號是:CXO-18螯合樹脂•汞金屬去除(Heavy Metal Removal)-废水中除汞，最常用的型號是:CH-95螯合樹脂•城市废弃物废水去除重金属-废水中除汞，最常用的型號是:CH-90Ca 螯合樹脂因为释放Ca 对环境不影响contact ：Mr.Ding MSN:dby966@HuaQingInternational•重金屬去除等級(Heavy Metal Removal)-废水中除銅,鉻,鎳等,最常用的型號是:CH-90螯合樹脂•碱氯工業等級(Chloro-Alkali)-应用于薄膜电解工业盐除硬度至小于<20ppb 最适合的型号是:CH-90&CH-93螯合树脂•印刷电路板废水除铜用-在经过化学沉淀的破除化学铜的极稳定错化键后最后段的除铜至小于<0.5ppm 排放标准。
树脂使用说明
配合硬度高的老A树脂、老B树脂使用 增加不锈钢和树脂粘合牢度 配品盘，有酒精清洁擦拭要求 场合使用
3S树脂100加4%抗酒精剂； 4S树脂100加3%抗酒精剂； 老A树脂100加3%抗酒精剂； 老B树脂不需要加抗酒精剂 需要做软胶喷涂时，视情况按 15%--20%添加 底漆7 底漆7 底漆固化剂1 底漆固化剂1 7:1 7:1
8 9 10
软化剂 底漆 底漆固化剂
两级反渗透+抛光树脂
两级反渗透（Two-stage Reverse Osmosis，简称TRO）是一种水处理技术，通过两个级别的反渗透膜处理系统来提高水质。
它通常用于处理含有高浓度溶解固体的水源，如海水淡化和废水处理。
TRO系统的第一级反渗透膜（一般称为前处理）主要用于去除大部分悬浮物、微生物、有机物和溶解固体等，以减轻后续处理级别的负担，并延长反渗透膜的寿命。
这可以通过预处理设备，如滤网、活性炭过滤器和混床交换器等来实现。
第一级处理后的水进入第二级反渗透膜（一般称为后处理），通过高压力将水推过更细致的反渗透膜，以去除残余的固体颗粒、溶解盐和微量有机物。
这个阶段的处理更彻底，可以产生高纯度的水。
抛光树脂是一种在水处理中常用的树脂。
它通常用于后处理阶段，进一步去除残余的离子和有机物。
抛光树脂可以选择性地吸附其中的特定物质，如重金属离子、有机污染物等。
这有助于提高水的质量，并使其符合特定的水质要求。
两级反渗透与抛光树脂的结合可以实现更高效的水处理效果。
首先，TRO系统通过前处理阶段去除大部分杂质和固体颗粒，减轻了抛光树脂的负担，延长了其使用寿命。
然后，抛光树脂进一步去除残留的溶解物质，确保水质的纯度和符合特定的要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
核级抛光树脂的使用说明书
核级抛光树脂的使用说明书专业生产销售超纯水树脂，重要用于
DI水、超纯水系统的后置精混床，即核子级混床所用，保证优质低价。
抛光树脂当进水在5μs/cm，出水水质电阻≥
注：抛光树脂是阴阳离子树脂混合在一起的，我们出厂就以按比
例混合好了，客户直接装填使用就可以，无需再生，使用起来便利，快
捷，效果好！抛光混床树脂是再生型高转型率阳阴混合树脂，阳树脂为
H型，阴树脂为OH型，此时阳、阴树脂因正负电荷的作用力而抱团在一
起，形成极多级复床，水流通过混床树脂后经过极多级的交换过滤，值
得高纯度的水质。阳树脂的H+离子与水中的Ca2+、Mg2+、Na+等阳离子
发生置换反应，阴树脂的OH与水中硫酸根，氯根等阴离子发生置换反
应，阳树脂置换出的H+与阴离子置换出的OH离子结合形成H2O。但随
着使用时间的延长，树脂的交换本领会渐渐下降（也即H+和OH渐渐被
相应离子所交换），阳阴树脂之间的静电也会减弱，终树脂失效后导致
分层。
另外分层的原因还有使用与装填过程中的一些不合理工艺引起，
比如树脂装天前，在罐体内加入过多水，导致混合树脂分层；比如混合
树脂在使用过层中，停停用用导致水流反冲（反冲仿佛于对混合树脂的
反洗）导致混合树脂分层等多种原因都会引起分层情况的发生。
混合树脂分层后，极多级的复床也即不存在，比重较轻的阴树脂
会在上层，比重较大的阳树脂会往下沉，这个时候由于离子交换的不同
步，会导致混床树脂出水不合格，周期制水量也受到较大影响。目前国
内高、超纯水用户对此产品的应用不是很了解，所以普遍存在盲目追崇
昂贵的进口抛光混床树脂，而国内部分小树脂生产企业，为了获得，以
不合格的低价的产品参加市场恶性低价竞争，也导致了部分用户对国产
抛光树脂的不认可，希望通过交流，让广阔终端用户了解产品的理化性
能和应用方法。
抛光树脂产品使用及注意事项
1.抛光树脂（是由高度纯化、转型的H型阳树脂和OH型阴树脂预
混合而成，假如装填和操作得当，在初的周期中即可制备出电阻率大于
核级抛光树脂的使用说明书
一、贮存与运输
离子交换树脂一般是在充分膨胀、湿润的球粒状态下供应，在贮
存、运输过程中要保持包装完好无损，避开树脂脱水、冻裂及污染。不
能露天存放，存放处的温度为0—40℃，当存放处温度稍低于0℃时，
应向包装内加入澄清的饱和食盐水，浸泡树脂。此外，当存放处温度过
高时，不但使树脂易于脱水，还会加速阴树脂的降解。一旦树脂失水，
使用时不能直接加水，可用澄清的饱和食盐水浸泡，然后再渐渐加水稀
释，洗去盐分，贮存期间应使其保持湿润。离子交换树脂
二、脱水树脂复苏
树脂干燥失水是大不安全之一，失水树脂用10食盐水浸泡1—2
小时，然后稀释，再投入使用，以防止树脂水合急剧膨胀而破损。离子
交换树脂
三、树脂辨别
使用单位存放树脂和填装时发生混淆，必需辨别，确认后，投入
装置，以充分发挥树脂的工作性能。1、辨别001×7和201×7两种树
脂，可以利用湿真密度不同而区分，取一点树脂放入饱和食盐盐水中，
浮在上面的是201×7阴树脂，下沉的则是001×7阳树脂。2、辨别强
弱型阳树脂，一是外观，强酸性阳树脂为棕黄色，弱酸性阳树脂为乳白
色或淡黄色，二是用转型膨胀率判定，阳树脂用盐酸转为H型，再用烧
碱转为Na型，是其体积膨胀，弱酸性树脂明显大于强酸性树脂。3、辨
别强弱型阴树脂，可以利用加酚酞的氢氧化钠浸泡10min，用无离子水
洗净后，强型阴树脂呈紫色，大孔强型阴树脂呈粉红色，弱型阴树脂不
变色。离子交换树脂
四、树脂预处理
将准备装柱使用的新树脂，先用热水（清洁的自来水也可）反复
清洗，阳离子交换树脂可用70—80℃的热水，阴离子交换树脂的而热性
能较差一些，可用50—60℃热水。开始浸洗时，每隔15分钟换水一次，
浸洗时要不时搅动，换水4—5次后，可隔约30分钟换水一次，全部换
水7—8次，浸洗至浸洗水不带褐色，泡沫很少时为止。
