2011PKPM心得
PKPM结构设计使用心得及主梁与次梁的区别
PKPM结构设计使用心得及主梁与次梁的区别一、结构设计使用心得1.在PKPM中如果有定义错层梁的话，如果错层高差太大，会导致TAT检查出现“有多余节点，必须删除”的错误。
（若PKPM中定义错层梁，错层高差不能太大）2.如果斜杆高度大于层高，可能会导致TAT数据检查出现“有水平支撑，无法计算”的错误。
（斜杆高度不能大于层高）3.如果定义的工作目录名太长，可能会导致一系列问题，例如：.T文件无法转换为.dwg文件。
（工作目录名不能太长）4.PKPM生成的.dwg文件字体是两边对齐，在\PKPM的安装目录\cfg\中有ET.lsp 程序，可以在AUTOCAD中调用，将文字改为左对齐、右对齐，居中等格式。
5.在PKPM系统中，输入楼板厚度的唯一作用是计算楼板配筋，别无他用。
对于TAT或SATWE，因为已经假设了楼板在平面内无限刚，平面外刚度为零，楼板厚度对于刚度计算不起作用。
所以大家使用TAT或SATWE时，应考虑该假定的合理性。
6.在PKPM.ini文件中定义了斜杆竖向约束作用，如果斜杆变形或应力较大，大家应慎重取值考虑。
7.关于错层，PKPM中，如果楼板相错500以上，一般要按错层考虑。
错层时，应在PM中按两个标准层进行输入，TAT和SATWE会自动形成错层数据。
如果按一层输入并考虑错层影响，应该在TAT或SATWE中，定义弹性节点等措施。
8.关于节点太近，如果在PKPM输入时，不进行轴线简化，在节点较多较密的情况下，程序会提示节点太密（小于150）。
此时应进行轴线简化调整，使上下节点尽量对齐。
哪怕相近节点不在同一层，也会对后面的计算产生影响。
（节点不能太密[小于150] ，应进行轴线简化调整）9.关于斜梁、斜杆及斜柱，PKPM中，斜柱、支撑均按斜杆考虑，斜梁和普通梁一样，承受弯矩而无剪力。
10、特殊梁、柱、支撑定义，采用异或方式，即原有属性再次定义则取消原属性。
举例：一下端铰接支撑要想定义为两端铰接，应该先再次定义下端铰接，此时上下端均为刚接，然后定义两端铰接。
PKPM软件心得体会
PKPM软件实训总结学院：土木工程学院班级：工程管理10√L班学号：3姓名：丁传奇二零一四年四月PKPM软件心得体会开学的笫四个周，我们进行了PMPK软件的学习。
通过一个星期的紧张而乂努力的学习，我感觉有些小小的心得和体会，在这里希望和大家一起分享。
A鉴于时间问题，我们主要学习了施工项IJ管理软件。
施工项Ll管理软件是我们施工管理的核心模板而且此软件在行业上在与设计结合在一起。
同时我们也可以参与施工的预算、进度、和成本的数据处理。
PKPM是一个系列，除了建筑、结构、设备(给排水、采暖、通风空调、电气)设计于一体的集成化CAD系统以外，Ll前PKPM 还有建筑概预算。
通过学习，我初步明口了网络讣划软件功能主要是按照现行的管理规范进行编制，进而实现进度、质量、安全、成本的控制和现场、信息、生产要素的管理，为组织协调提高一系列方便。
经过二周的实习使我对PKPM的认识从一无所知到了了解基本的应用，这是我在毕业之前乂一次学到的实用知识，我觉得很开心，以下是我对PKPM的具体认识。
1、PKPM的发展方向PKPM程序的发展方向主要有两个方面：第一个方面就是计算，它的方向就是集成化、通用化。
集成化大家都能感觉到，PKPM程序都是以Plvl程序所建数据为条件，以空间计算为核心，基础、后期的CAD出图都能采用前面的数据。
所有这些都构成了程序集成化的雏形。
程序的通用化主要表现在汁算上, PKPM程序的计算程序由以前的平面计算(PK)…三维空间杆件(TAT) —＞空间有限元(SATWE)…-＞整体通用有限元程序(PMSAP)O能计算的结构类型有砖混、底框、钢筋混凝土结构、钢结构等。
现在乂在开发特种结构的计算程序：如高压塔架、巨型油罐等。
在PM程序中就可以建立起这些结构的空间模型。
当然现在的PKPM系列程序还不能计算。
第二个方向就是开放讣算参数的开关。
有很多参数以前都是放在程序的“黑匣子”里的，设计人员不能干预。
程序放开这些参数有两个原因，首先就是要让设计人员真正的掌握工程的设计过程，能够尽可能的控制设计过程。
pkpm软件实习心得
pkpm软件实习心得
pkpm软件实习心得1 以下为自认这一周PKPM软件实习的心得，经过一周的实习促使我对PKPM基本的认识从一无所知到了解基本应用，这是我科学知识在毕业之前又一次学到的实用知识，我觉得很开心，以下是我对PKPM的具体认识。 1、PKPM的发展方向
PKPM层面程序的发展方向主要有两个方面： 第七个方面就是计算，它的方向就是集成式、通用化。科技化大家都能感觉到，PKPM程序都是以PM程序所建数据为条件，以空间计算为人格结构，基础、后期的CAD出图都能采用前面的数据。所有这些都构成了程序集成化的雏形。程序的通用化主要表现在计算上，PKPM程序的计算前些年程序由以前的平面计算(PK)---->三维空间杆件(TAT)---->空间有限元(SATWE)---->整体通用有限元程序(PMSAP)。能计算的结构类型有砖混、底框、钢筋混凝土结构、钢结构等。工兵现在又在开发特种结构的计算程序：如高压塔架、巨型油罐等。在PM程序中就可以建立起这些结构的制订空间模型。当然现在的PKPM系列程序还不能计算。同方向第一个方向就是开放计算参数的开关。有很多参数以前都是确实推到程序的“黑匣子”里的，设计人员不能干预。程序放开这些三个参数有两个原因，首先就是要让设计人员真正的掌握工程的设计过程，能够尽可能调节的控制设计过程。其次就是要把一些关键的责任交由设计人员来负，操作方式程序只能起到设计工具的作用，不能代替设计。所以就需要我们的结构设计计算机程序人员充分的理解程序的适用范围、条件和校对结果的合理性、可靠性。如《高层建筑混凝土结构技术规程》的5.1.16条要求“对结构系统分析软件的计算结果，应进行分析结果分析，确认其合理、有效后部可作为工程设计的依据”。 2、空间计算程序部分 1、PKPM三四个空间程序的不同，现在，PKPM程序拥有的空间计算程序有三个，即TAT、SATWE、PMSAP。
2011PKPM学习笔记

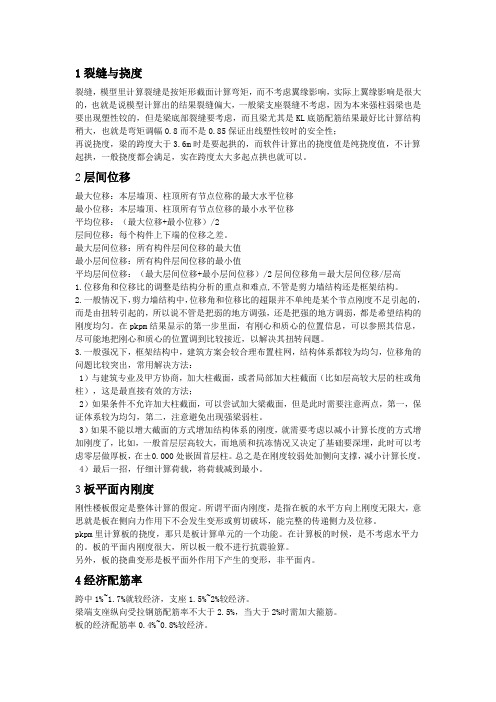

1裂缝与挠度裂缝，模型里计算裂缝是按矩形截面计算弯矩，而不考虑翼缘影响，实际上翼缘影响是很大的，也就是说模型计算出的结果裂缝偏大，一般梁支座裂缝不考虑，因为本来强柱弱梁也是要出现塑性铰的，但是梁底部裂缝要考虑，而且梁尤其是KL底筋配筋结果最好比计算结构稍大，也就是弯矩调幅0.8而不是0.85保证出线塑性铰时的安全性；再说挠度，梁的跨度大于3.6m时是要起拱的，而软件计算出的挠度值是纯挠度值，不计算起拱，一般挠度都会满足，实在跨度太大多起点拱也就可以。
2层间位移最大位移：本层墙顶、柱顶所有节点位称的最大水平位移最小位移：本层墙顶、柱顶所有节点位移的最小水平位移平均位移：（最大位移+最小位移）/2层间位移：每个构件上下端的位移之差。
最大层间位移：所有构件层间位移的最大值最小层间位移：所有构件层间位移的最小值平均层间位移：（最大层间位移+最小层间位移）/2层间位移角＝最大层间位移/层高1.位移角和位移比的调整是结构分析的重点和难点,不管是剪力墙结构还是框架结构。
2.一般情况下，剪力墙结构中，位移角和位移比的超限并不单纯是某个节点刚度不足引起的，而是由扭转引起的，所以说不管是把弱的地方调强，还是把强的地方调弱，都是希望结构的刚度均匀。
在pkpm结果显示的第一步里面，有刚心和质心的位置信息，可以参照其信息，尽可能地把刚心和质心的位置调到比较接近，以解决其扭转问题。
3.一般强况下，框架结构中，建筑方案会较合理布置柱网，结构体系都较为均匀，位移角的问题比较突出，常用解决方法：1）与建筑专业及甲方协商，加大柱截面，或者局部加大柱截面（比如层高较大层的柱或角柱），这是最直接有效的方法；2）如果条件不允许加大柱截面，可以尝试加大梁截面，但是此时需要注意两点，第一，保证体系较为均匀，第二，注意避免出现强梁弱柱。
3）如果不能以增大截面的方式增加结构体系的刚度，就需要考虑以减小计算长度的方式增加刚度了，比如，一般首层层高较大，而地质和抗冻情况又决定了基础要深埋，此时可以考虑零层做厚板，在±0.000处嵌固首层柱。
PKPM学习心得
PKPM学习心得经过一段时间的PKPM实习，对PKPM软件有了一个基础的认识。
要想熟练运用还需要一定时间的练习。
下面就这段时间的学习谈一些心得体会。
一、PKPM的发展方向PKPM程序的发展方向主要有两个方面：一个方面就是计算，它的方向就是集成化、通用化。
集成化大家都能感觉到，PKPM 程序都是以PM程序所建数据为条件，以空间计算为核心，基础、后期的CAD出图都能采用前面的数据。
所有这些都构成了程序集成化的雏形。
程序的通用化主要表现在计算上，PKPM程序的计算程序由以前的平面计算（PK）---->三维空间杆件（TAT）---->空间有限元（SATWE）---->整体通用有限元程序（PMSAP）。
能计算的结构类型有砖混、底框、钢筋混凝土结构、钢结构等。
现在又在开发特种结构的计算程序：如高压塔架、巨型油罐等。
在PM程序中就可以建立起这些结构的空间模型。
当然现在的PKPM系列程序还不能计算。
PKPM程序发展的第二个方向就是开放计算参数的开关。
有很多参数以前都是放在程序的“黑匣子”里的，设计人员不能干预。
程序放开这些参数有两个原因，首先就是要让设计人员真正的掌握工程的设计过程，能够尽可能的控制设计过程。
其次就是要把一些关键的责任交由设计人员来负，程序只能起到设计工具的作用，不能代替设计。
所以就需要我们的结构设计人员充分的理解程序的适用范围、条件和校对结果的合理性、可靠性。
如《高层建筑混凝土结构技术规程》的5.1.16条要求“对结构分析软件的计算结果，应进行分析结果判断，确认其合理、有效后方可作为工程设计的依据”。
二、空间计算程序1、PKPM几个空间程序的不同现在，PKPM程序拥有的空间计算程序有三个，即TAT、SATWE、PMSAP1）、TAT--它是一个空间杆件程序，对柱、墙、梁都是采用杆件模型来模拟的，特殊的就是剪力墙是采用薄壁柱原理来计算的，在它的单元刚度矩阵中多了一个翘曲的自由度θ'，相应的力矩多了双力矩。
pkpm学习心得体会
pkpm学习心得体会pkpm学习心得体会篇一：PKPM学习的心得体会自强不息奋发向上PKPM软件实训总结学院：土木工程学院班级：工程管理10-01班学号：姓名：二零一四年三月第 1 页共 5 页自强不息奋发向上PKPM系列软件学习心得本学期，通过对于PKPM系统软件的学习，我初步了解到PKPM 系统软件的知识体系及其架构。
让我对PKPM系列软件包括的内容，基本功能及应用范围有了一定的了解，熟悉了一些简单基本的操作。
通过学习菜单命令及其操作步骤，利用软件内力计算和配筋的结果绘制结构平面施工图的具体操作，循序渐进以达到熟悉结构平面计算机辅助设计的过程与掌握结构平面计算机辅助设计的方法。
为绘制框架施工图，框架的结构三维分析和用平面整体表示法绘制结构平面图。
项目管理总体包含了九大领域的知识：范围管理、时间管理、成本管理、质量管理、人力资源管理、沟通管理、风险管理、采购管理和整体管理及其方法和工具。
通过全方位的学习，我从更现实的角度进一步体会到什么是项目管理以及学习项目管理课程的重要意义。
现将学习这门课程的心得体会总结为如下几点：项目管理理论知识的学习任何项目都会在范围、时间及成本三个方面受到约束，这就是项目管理的三约束。
项目管理，就是以科学的方法和工具，在范围、时间、成本三者之间寻找到一个合适的平衡点，以便项目所有干系人都尽可能的满意。
项目管理的五个过程组：启动、计划、执行、控制与收尾，贯穿于项目的整个生命周期，对于项目的启动过程，特别要注意组织环境及项目干系人的分析；而在后面的过程中，项目经理要抓好项目的控制，控制的理想结果就是在要求的时间、成本及质量限度内完成双方都满意的项目范围。
项目管理的九大知识领域是指作为项目经理必须具备与掌握的九大块重要知识与能力。
其中核心的四大知识领域是范围、时间、成本与质量管理。
在这些知识领域中还涉及很多的管理工具和技术，以用来帮助项目经理与项目组成员完成项目的管理。
如：网络图示法、关键路径法、头脑风暴法、挣得值法等，不同的工具能帮助我们完成不同的管理工作，也可以很好的帮助我们解决在项目的各个过程中完成计划、跟踪、控制等管理过程。
PKPM心得体会
PKPM心得体会这学期我们学习了PKPM软件，让我对PKPM软件有了一定的认识和了解。
学了之后我不止对pkpm的基本操作有了一定的掌握，更是对结构力学，钢筋混凝土结构设计及原理，抗震结构的知识有了更深刻的认识。
Pkpm软件中我们主要学了几个部分：PMCAD 、SATWE、JCCAD、PCCAD、施工图生成与编辑。
这几个部分所包含的内容我们都有了一个大概的了解。
老师你给我们布置的一个作业让我们更熟悉了pkpm软件的基本操作流程。
PMCAD步骤：①选择建筑模型与荷载输入；②建立轴网；③构件布置，布置柱、梁、楼板，按照实际工程情况设置本层信息；④荷载输入，输入楼板荷载，布置梁、柱、墙和节点上的荷载；⑤第二标准层布置，复制标准层；⑥输入设计参数，点取设计参数，在弹出的对话框中按实际工程情况输入参数；⑦楼层组装，在点取得对话框中输入我们需要的层数、层高组装成型；⑧存盘退出。
SATWE步骤：①选择接PM生成SATWE数据。
②SATWE前处理；③设置设计参数，设计信息、配筋信息、荷载组合、地下室信息、砌体结构、总信息、风荷载信息、地震信息、荷载信息、调整信息这些里面的参数我们一定要按照工程实际情况填写清楚；④定义特殊构件，比如特殊柱、角柱就要另行的定义；⑤生成数据以及结果分析、调整。
我们把参数调整好了，就开始生成数据，生成计算书，看计算机提示是否有错，有了错误，我们就去找原因，参数是否输入错误，是否满足规范要求。
施工图生成与编辑步骤：施工图包括梁、板、柱的施工图①选择梁平法施工图，定义钢筋层，进入梁施工图绘图环境，设置修改配筋参数确定，生成梁平法施工图。
查看连续梁的跨数和支座是否需要修改，检查梁钢筋是否符合规范要求。
②绘柱施工图和梁施工图的步骤差不多，修改参数，确定生成图纸，在检查是否符合要求。
③绘板施工图是选择画结构平面图，参数输入，楼板计算输出计算书及内力、配筋参数，然后绘楼板施工图，再根据实际情况修改不正确的钢筋参数。
pkpm结构设计使用心得.txt.doc
PKPM结构设计使用心得 9pt 10pt 11pt 12pt 13pt 15pt以下为本人集多年PKPM使用心得所写，可能有不对之初，敬请原谅！如果你愿意把你的一些心得与大家共享，请告诉我。
要想PKPM没有错误，很难，最好的办法就是别用她。
如果做结构设计，不太可能不用PKPM，所以，最好不做这行，做"三陪"比这行轻松。
1.在PM中如果有定义错层梁的话，如果错层高差太大，会导致TAT检查出现"有多余节点，必须删除"的错误。
2.如果斜杆高度大于层高，可能会导致TAT数据检查出现"有水平支撑，无法计算"的错误。
3.如果定义的工作目录名太长，可能会导致一系列问题，例如：.T文件无法转换为.dwg文件。
4.PKPM生成的.dwg文件字体是两边对齐，在\PKPM的安装目录\cfg\中有ET.lsp程序，可以在AUTOCAD中调用，将文字改为左对齐、右对齐，居中等格式。
5.在PKPM系统中，输入楼板厚度的唯一作用是计算楼板配筋，别无他用。
对于TAT或SATWE，因为已经假设了楼板在平面内无限刚，平面外刚度为零，楼板厚度对于刚度计算不起作用。
所以大家使用TAT或SATWE时，应考虑该假定的合理性。
6.在PKPM.ini文件中定义了斜杆竖向约束作用，如果斜杆变形或应力较大，大家应慎重取值考虑。
7.关于错层，PKPM中，如果楼板相错500以上，一般要按错层考虑。
错层时，应在PM中按两个标准层进行输入，TAT和SATWE会自动形成错层数据。
如果按一层输入并考虑错层影响，应该在TAT或SATWE中，定义弹性节点等措施。
8.关于节点太近，如果在PKPM输入时，不进行轴线简化，在节点较多较密的情况下，程序会提示节点太密（小于150）。
此时应进行轴线简化调整，使上下节点尽量对齐。
哪怕相近节点不在同一层，也会对后面的计算产生影响。
9.关于斜梁、斜杆及斜柱，PKPM中，斜柱、支撑均按斜杆考虑，斜梁和普通梁一样，承受弯矩而无剪力。
pkpm软件学习心得
pkpm软件学习心得篇一：PKPM学习心得体会篇一：pkpm学习的心得体会自强不息奋发向上pkpm软件实训总结学院：土木工程学院班级：工程管理10-01班学号：姓名：二零一四年三月第1 页共 5 页自强不息奋发向上pkpm系列软件学习心得本学期，通过对于pkpm系统软件的学习，我初步了解到pkpm系统软件的知识体系及其架构。
让我对pkpm系列软件包括的内容，基本功能及应用范围有了一定的了解，熟悉了一些简单基本的操作。
通过学习菜单命令及其操作步骤，利用软件内力计算和配筋的结果绘制结构平面施工图的具体操作，循序渐进以达到熟悉结构平面计算机辅助设计的过程与掌握结构平面计算机辅助设计的方法。
为绘制框架施工图，框架的结构三维分析和用平面整体表示法绘制结构平面图。
项目管理总体包含了九大领域的知识：范围管理、时间管理、成本管理、质量管理、人力资源管理、沟通管理、风险管理、采购管理和整体管理及其方法和工具。
通过全方位的学习，我从更现实的角度进一步体会到什么是项目管理以及学习项目管理课程的重要意义。
现将学习这门课程的心得体会总结为如下几点：项目管理理论知识的学习任何项目都会在范围、时间及成本三个方面受到约束，这就是项目管理的三约束。
项目管理，就是以科学的方法和工具，在范围、时间、成本三者之间寻找到一个合适的平衡点，以便项目所有干系人都尽可能的满意。
项目管理的五个过程组：启动、计划、执行、控制与收尾，贯穿于项目的整个生命周期，对于项目的启动过程，特别要注意组织环境及项目干系人的分析；而在后面的过程中，项目经理要抓好项目的控制，控制的理想结果就是在要求的时间、成本及质量限度内完成双方都满意的项目范围。
项目管理的九大知识领域是指作为项目经理必须具备与掌握的九大块重要知识与能力。
其中核心的四大知识领域是范围、时间、成本与质量管理。
在这些知识领域中还涉及很多的管理工具和技术，以用来帮助项目经理与项目组成员完成项目的管理。
如：网络图示法、关键路径法、头脑风暴法、挣得值法等，不同的工具能帮助我们完成不同的管理工作，也可以很好的帮助我们解决在项目的各个过程中完成计划、跟踪、控制等管理过程。
pkpm软件实习心得
《pkpm软件实习心得》摘要：能计算结构类型有砖混、底框、钢筋混凝土结构、钢结构等，、K几空程序不现K程序拥有空计算程序有三即、、，现比较著名通用计算程序有8、9、000、、B等程序这些程序各有特长以下人这周K软件实习心得周实习使我对K认识从无所知到了基应用这是我毕业前又次学到实用知识下面是编收集整理k软件实习心得欢迎k软件实习心得以下人这周K软件实习心得周实习使我对K认识从无所知到了了基应用这是我毕业前又次学到实用知识我觉得很开心以下是我对K具体认识、K发展方向K程序发展方向主要有两方面方面就是计算它方向就是集成化、通用化集成化都能感觉到K程序都是以程序所建数据条件以空计算核心基础、期出图都能采用前面数据所有这些都构成了程序集成化雏形程序通用化主要表现计算上K程序计算程序由以前平面计算(K)三维空杆件()空有限元()整体通用有限元程序()能计算结构类型有砖混、底框、钢筋混凝土结构、钢结构等现又开发特种结构计算程序如高压塔架、巨型油罐等程序就可以建立起这些结构空模型当然现K系列程序还不能计算二方向就是开放计算参数开关有很多参数以前都是放程序黑匣子里设计人员不能干预程序放开这些参数有两原因首先就是要让设计人员真正掌握工程设计程能够尽可能控制设计程其次就是要把些关键责任交由设计人员程序只能起到设计工具作用不能代替设计所以就要我们结构设计人员充分理程序适用围、条件和校对结合理性、可靠性如《高层建筑混凝土结构技术规程》56条要对结构分析软件计算结应进行分析结判断确认其合理、有效方可作工程设计依据、空计算程序部分、K几空程序不现K程序拥有空计算程序有三即、、)、它是空杆件程序对柱、墙、梁都是采用杆件模型模拟特殊就是剪力墙是采用薄壁柱原理计算它单元刚矩阵多了翘曲由'相应力矩多了双力矩因用程序计算框剪结构、剪力墙结构等含钢筋混凝土剪力墙结构都要对剪力墙洞口、节做合理简化有让实际工程适应我们计算程序味道作这种简化都是因分析手段局限所制(9)当然作结构方案对结构作这样调整对建筑结构方案简洁、合理有很处它楼盖是作平面无限刚、平面外刚不考虑假设新版程序允许增设弹性节这种弹性节允许楼层平面有相对位移且能承担相应水平力增加了这种弹性节加程序适用围使得程序可以计算空旷、错层结构)、空组合结构有限元程序与区别墙和楼板模型不对剪力墙采用是壳元基础上凝聚而成墙元模型采用墙元模型我们工程建摸就不要象程序那样做那么多简化只要按实际情况输入即可对楼盖程序采用多种模式模拟有刚性楼板和弹性楼板两种程序主要是这两方面与程序不3)、是结构分析通用程序当然它是偏向建筑但它是发展方向现比较著名通用计算程序有8、9、000、、B等程序这些程序各有特长、程序参数及选择开关)、参数()总信息结构体系、结构主材主要是不结构体系有不调整参数地下室层数必须准确填写主要有几原因风荷、地震作用效应计算必须要用到这参数有了这参数地下室以下风荷、水平地震效应就没有往下传但竖向作用效应还是往下传递地下室侧墙计算也要用到底部加强区也要用到这参数与基础相连接下部楼层数要说明是除了荷和下层荷能传递到基础外其他嵌固层基脚力现程序都不能传递到基础()、材信息其他与老程序样填法就是钢筋采用了新规新(3)风荷修正基风压根据《建筑结构荷规》7条对与高层、高耸以及对风荷比较敏感其他结构基风压应适当提高并应由有关结构设计规具体规定按《高层建筑混凝土结构技术规程》3条对与特别重要或对风荷比较敏感高层建筑其基风压应按00年重现期风压值采用按规释房屋高60都是对风荷比较敏感高层建筑)、参数及开关()、用程序计算建模应几剪力墙必须要有洞口不能形成封闭口形这样构件截面上剪力流才有进口和出口否则程序无法对构件进行计算这是程序对薄壁柱数学模型模拟要剪力墙洞口要要上下对齐且要有规律性如不这样那么力传递将通节刚域传递这与实际有很差别引起很计算误差且洞口布置不规律计算结具有很突变性我总结出写实习心得或感受等些总结是我们对前所学种回忆方式会使我们更深刻记住和掌握所学知识k软件实习心得以下人这周K软件实习心得周实习使我对K认识从无所知到了基应用这是我毕业前又次学到实用知识我觉得很开心以下是我对K具体认识、K发展方向K程序发展方向主要有两方面方面就是计算它方向就是集成化、通用化集成化都能感觉到K程序都是以程序所建数据条件以空计算核心基础、期出图都能采用前面数据所有这些都构成了程序集成化雏形程序通用化主要表现计算上K程序计算程序由以前平面计算(K)三维空杆件()空有限元()整体通用有限元程序()能计算结构类型有砖混、底框、钢筋混凝土结构、钢结构等现又开发特种结构计算程序如高压塔架、巨型油罐等程序就可以建立起这些结构空模型当然现K系列程序还不能计算二方向就是开放计算参数开关有很多参数以前都是放程序黑匣子里设计人员不能干预程序放开这些参数有两原因首先就是要让设计人员真正掌握工程设计程能够尽可能控制设计程其次就是要把些关键责任交由设计人员程序只能起到设计工具作用不能代替设计所以就要我们结构设计人员充分理程序适用围、条件和校对结合理性、可靠性如《高层建筑混凝土结构技术规程》56条要对结构分析软件计算结应进行分析结判断确认其合理、有效方可作工程设计依据、空计算程序部分、K几空程序不现K程序拥有空计算程序有三即、、)、它是空杆件程序对柱、墙、梁都是采用杆件模型模拟特殊就是剪力墙是采用薄壁柱原理计算它单元刚矩阵多了翘曲由'相应力矩多了双力矩因用程序计算框剪结构、剪力墙结构等含钢筋混凝土剪力墙结构都要对剪力墙洞口、节做合理简化有让实际工程适应我们计算程序味道作这种简化都是因分析手段局限所制(9)当然作结构方案对结构作这样调整对建筑结构方案简洁、合理有很处它楼盖是作平面无限刚、平面外刚不考虑假设新版程序允许增设弹性节这种弹性节允许楼层平面有相对位移且能承担相应水平力增加了这种弹性节加程序适用围使得程序可以计算空旷、错层结构)、空组合结构有限元程序与区别墙和楼板模型不对剪力墙采用是壳元基础上凝聚而成墙元模型采用墙元模型我们工程建摸就不要象程序那样做那么多简化只要按实际情况输入即可对楼盖程序采用多种模式模拟有刚性楼板和弹性楼板两种程序主要是这两方面与程序不3)、是结构分析通用程序当然它是偏向建筑但它是发展方向现比较著名通用计算程序有8、9、000、、B等程序这些程序各有特长、程序参数及选择开关 )、参数()总信息结构体系、结构主材主要是不结构体系有不调整参数地下室层数必须准确填写主要有几原因风荷、地震作用效应计算必须要用到这参数有了这参数地下室以下风荷、水平地震效应就没有往下传但竖向作用效应还是往下传递地下室侧墙计算也要用到底部加强区也要用到这参数与基础相连接下部楼层数要说明是除了荷和下层荷能传递到基础外其他嵌固层基脚力现程序都不能传递到基础()、材信息其他与老程序样填法就是钢筋采用了新规新(3)地震信息设计地震分组就是老抗震规近震、远震按抗震规附录选择即可k软件实习心得3我非常感谢公司给我们员工集体培训也很荣幸参加了这次培训这说明公司对我们员工培训重视反映了公司重视人才培养人才战略方针;对公司技术系统我也非常珍惜这次机会次钢筋翻样培训我觉得义挺虽然和以往培训相比累不少但是苦有甜这几天培训完全打破了我没培训前认钢筋翻样这是很枯燥乏味程那种想法我认主要是它是具有挑战性、充满艺术性工作虽然规都样但是每人思考方式不样所以导致了翻样结不相但都是正确结这就是艺术性所我们应该着追工程速率公司创造更多价值思想端正工作态次6天培训我收获了不少;首先我了到前被忽视技术细节比如考虑钢筋搭接候我就常常忽视其次是现场施工与般翻样差距这我觉得主要表现断候方面我们要考虑原另外我们还要重视现场把理论和实际紧密系起;我也认识到了己不足尤其细心这块还如要重视和培养培训老师都很有责任心和耐心基上覆盖了部分知识上课程也是动生动有趣把每组按项目分到7人不懂得还可以相讨论;每天下午课前都会组织进行动式游戏既丰富了培训生活也活跃了课堂气氛虽然次培训容很丰富涉及知识也很广前面两天主要是规翻样面两天课程是现场精细化管理虽然都是翻样但是差别还是有不少老师讲完我己领悟到了两者差别不考核候我发现不少学把两者弄混淆了所以我觉得这次培训还可以添加节课讲实际翻样和按规翻样差别相信这样课程会让我们更清醒认识到翻样艺术性和责任重平现场我看到些拉筋和箍筋楼层清理候也并起清理了可能是劳队施工候没有节省材导致浪费这就表现我们对钢筋监管不够我们平翻样也要把这些纳入到回收清单里面尽量节省材次培训形式主要是以讲义方式我觉得培训形式可以再丰富这样可以更加增强培训趣味性和员工培训积极性外次培训可能受培训限制课程安排紧很多学反映比较疲劳有候晚上还要进行闭卷考试学习能让人进步工作能让人信相信我们不断地学习和工作验积累当能让己变得更加完善也感谢组织这次培训公司和参与培训老师们。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2008.9结构计算建模时，楼梯间是如何处理的？
常用的二种：
一、楼梯间的板开洞，手工将楼梯荷载换算成集中力作用于两边的梁上。
这是较合理的简化法，就是麻烦一点。
二、将梯板厚度设为零，荷载照输，荷载按板的方式传递。
这是一种快速的简化法，误差稍大，一般将荷载加大一点来解决。
砖混中的梁程序能自动计算么？我怎么没找到，是不是得手算？
使用pk生成连梁，用pk进行计算
基本周期，振动周期，自振周期，特征周期的去区别？
我个人的理解，不知道是否真确，自振周期：一个建筑根据其自身的结构特点，有很多个自振周期，具体的可找一本震动力学的书来看看，了解一下多自由度的震动问题。
特征周期：是和场地和地震烈度有关的一个参数，与建筑物的周期无关。
但当建筑物的自振周期等于特征周期的时候，就会发生共振现象。
书上是这么说的，谁知道，真的地震来了，会出现什么现象。
基本周期：应该是第一振型下的结构的自振周期。
特征周期可以根据抗震规范的表格进行取值。
基本周期可以根据荷载规范的附录进行近似的计算
自振周期——－结构按某一振形完成一次自由振动所需的时间基本周期——－结构按基本振形完成一次自由振动所需的时间特征周期——－是反映震级、震中距和场地类别等因素当自振周期和场地卓越周期接近时，破坏最大。
特征周期也叫卓越周期是反应地震作用下场地土的震动变化的，其他都属于结构自身的周期，由结构的刚度与质量确定。
砌体结构计算的过程如用PKPM计算，先运行PM的前三步，然后运行PM的砖混结构抗震验算大家用PKPM计算楼板配筋是用弹性算法还是塑性算法？
用弹性！不推荐用塑性算法。
关于pkpm中构造柱的输入的问题构造柱尺寸一般都是300mm以内的，可是框架柱要求尺寸必须是≥300mm（矩形），≥350mm（圆形）
1 构造柱是在PM-1里面输入，这样在计算中才接近实际情况。
2 在JCCAD里是选择读取砖混荷载，或将GZ选为无基础柱。
特别注意的是"在JCCAD里是选择读取砖混荷载"
关于“TAT"和"SA TWE"的区别如果是纯框架的话，用TAT也可以得到好的结果。
如果是剪力墙结构体系TA T做出了许多简化计算方法。
很容易与实际情况不符合，这时可以采用SA TWE按现实情况输入计算模型。
PKPM公司的网站上介绍，它们的计算模型不一样。
TAT采用三维的空间杆系薄壁校计算模型。
SA TWE采用空间有限元壳元模型计算分析剪力墙。
建议以后采用SA TWE计算
实际上所谓计算模型只是一种界定，比如模型从TA T过渡到SA TWE是一个连续的渐变过程，可模型只是二种，YueFeng斑竹的意思是任何情况下SA TWE都要比TAT精确
我现在的问题是一些高层需要对计算结果符合，可我们这种乙级小院只有pkpm系列一种结构计算软件，所以我更关心"tat"计算结果的偏差有多大
对于楼面无大开洞或非空旷框架结构TAT精度是够的对剪力墙洞口上下不对齐，TAT是要做简化的而SAT就不需要既然S-1里面对TA T8和SAT8都提供，不妨都试试，慢慢就习惯用SAT了以后还是要逐步转到SA TWE上，这是趋势吧。
我是这样想的。
就先用S-1中的SA T8吧，里面好像除了吊车层数的限制其余与SA TWE没有什么区别。
以后可以先在这里熟悉它。
现在的机器的速度都够快，用SA TWE没有什么时间上的劣势。
实际上PKPM现在又推出了一个与SA TWE类似的软件PMSAP.抗震审查对于超限高层要求两个不同但适合于结构的计算软件做校核，那就可以用SA TWE和PMSAP的结果做比较分析了。
我也收到SA T2000宣传资料，就是不敢下单。
说说TAT&SATWE，有挖大孔洞，最好用SA TWE；有变形缝分开的结构，不分开计算者，用SA TWE.这是我的一点体会
TA T与TBAS一样，是采用薄壁柱原理来计算剪力墙，而SA TWE是用壳元理论为基础的有限元模拟剪力墙。
薄壁柱理论计算使结构偏刚（许多专家评论），与结构实际情况出入较大，壳元模型似乎更为符合剪力墙实际。
当然，这只有赵西安、陈岱林他们能够说得清楚。
这次新高规提出B级高层建筑须用两个以上不同计算模型的软件计算大概就是指上述两种模型的软件。
如果是这样，对复杂的高层建筑TBSA或TA T与SATWE可作为互相校验的程序，当然大家极有可能是用TAT与SATWE了，因为一个模型就可搞定（TBAS建模太痛苦了！）。
其实本人认为，TAT和SATWE都是出自PKPM，PKPM工程部应该针对两个程序的特点，向用户统一提出适用建议，省去用户花时间、花精力去瞎琢磨。
薄壁杆件模型软件包括TBSA和TAT，采有空间杆系模拟梁柱，采用薄壁柱模拟剪力墙，并将同一层彼此相连的剪力墙墙肢作为一个薄壁杆件单元，把上下层剪力墙洞口作为连系梁单元，这类软件忽略墙的剪切变形影响，对于复杂联接的剪力墙会高估其刚度，结构自振周期偏短，对于大多数剪力墙结构，结构竖向质量和刚度变化不大，开洞不复杂，剪力墙平面和竖向变化不复杂，荷载也基本均匀，采用这类设计软件的计算结果是准确、可靠的，但对于框支剪力墙，荷载分布极不均匀，剪力墙纵向洞口不对齐，墙纵向布置变化较大，墙肢连接复杂的结构，则应采用壳元，墙元模型
主要是刚开始时的计算速度问题，根据薄壁杆进行模拟，模型的误差比较大，特别是与其模型假定相差很大时，如墙的高宽比较小，其受力以剪切为主时。
这个薄壁杆模型在SAP等国外软件上基本没有应用，因该是一种过渡产品（个人观点）
所以应该尽早采用SA TWE、PMSAP，不过单从配筋上，一般TAT的配筋比较大，结构好像更刚一些。
SA TWE的核心工作就是要解决剪力墙和楼板的模型化问题，尽可能地减小其模型化误差，使多、高层结构的简化分析模型尽可能地合理，更好地反映出结构的真实受力状态。
纯框架就用TAT就够了，如不是不要用
按以上的分析看来，如果没有剪力墙，用TAT就可以了；我使用SAT和TAT算钢结构，如果钢结构平面不规则，一般SA T计算结果较为可信，而TAT就容易出错；还有我最近算了一个局部地下室的框架（钢结构），用TAT数检通不过，用SA T就可以计算。
（考试大注册结构工程师编辑整理）来。
