露天矿供配电方式及供电系统设计的分析
露天煤矿输配电线路的运行维护及管理措施研究
1 露天煤矿输配电线路运行维护和管理中存在的问题首先，露天煤矿的输配电线路暴露在野外，加之煤矿是粉尘的重污染单位，所以输配电线路易受到粉尘的影响，尤其是输配电瓷瓶，受到粉尘污染后可能导致输配电线路的接电故障，严重影响输配电线路的安全和正常运行。
矿区粉尘的治理常用到水，增加了矿区空气中的水分，潮湿的环境对于输配电线路的运行维护和管理带来了极大的挑战。
其次，露天煤矿的矿区通常较大，输配电线路的敷设长度长，运行维护的工作量大，整个线路的巡检周期较长，现代化的巡线手段不足，导致很多输配电线路问题未能及时发现。
再次，露天煤矿受到昼夜温差、气候环境等多重自然因素的影响，导致某些常规运维措施不能做到全矿统一，应急管理措施不能得到有效的实行。
最后，露天煤矿拥有大量的员工，虽然煤矿经常会组织输配电方面的安全教育，但是还是存在个别人员因为某些特殊的因素对露天煤矿的输变电线路造成威胁。
个别员工的专业知识掌握不到位，导致其不能使用自动化的方法对输配电线路的故障进行判断，也不会使用信息化的手段对煤矿输配电线路运行维护和管理中的问题进行记录，不能形成有效的信息台账。
2 露天煤矿输变电线路运行维护和管理措施的提升策略（1）提高露天煤矿输配电线路规划质量，建设具有露天煤矿特色的现代化电网。
露天煤矿要根据自身复杂地形、传输距离长、分支线路多、昼夜温差大等特点，编制和修订露天煤矿的输变电线路管理大纲和运行维护手册。
通过对露天煤矿输配电现状进行调研分析，对煤矿的高压、中低压配电线路进行规化和调整。
通过露天煤矿的顶层规化设计，将输变电线路运行维护和管理与信息化系统有机结合起来，打造一体化露天煤矿资源结构化管理系统，让露天煤矿的输变电线路逐步过渡到现代化的可视化和智能化电网，通过信息化管理系统的加入和大数据技术的运用，充分减少操作员对于露天煤矿输变电线路运行过程的干预，增加对线路负荷的实时监控，避免因为超过线路负荷而引起的火灾。
大数据技术的加入有助于露天煤矿输变电线路故障和隐患的排除，保证电网的可靠性和可用性。

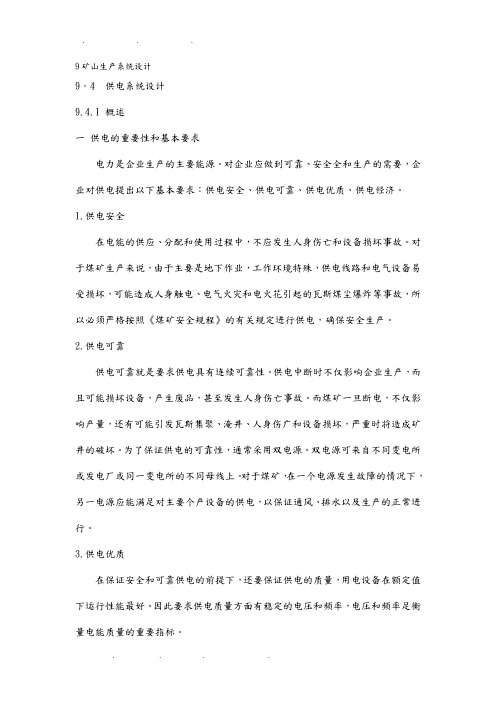

矿山供电系统设计说明
9矿山生产系统设计9．4 供电系统设计9.4.1 概述一供电的重要性和基本要求电力是企业生产的主要能源。
对企业应做到可靠、安全全和生产的需要，企业对供电提出以下基本要求：供电安全、供电可靠、供电优质、供电经济。
1.供电安全在电能的供应、分配和使用过程中，不应发生人身伤亡和设备损坏事故。
对于煤矿生产来说，由于主要是地下作业，工作环境特殊，供电线路和电气设备易受损坏，可能造成人身触电、电气火灾和电火花引起的瓦斯煤尘爆炸等事故，所以必须严格按照《煤矿安全规程》的有关规定进行供电，确保安全生产。
2.供电可靠供电可靠就是要求供电具有连续可靠性。
供电中断时不仅影响企业生产，而且可能损坏设备，产生废品，甚至发生人身伤亡事故。
而煤矿一旦断电，不仅影响产量，还有可能引发瓦斯集聚、淹井、人身伤广和设备损坏，严重时将造成矿井的破坏。
为了保证供电的可靠性，通常采用双电源。
双电源可来自不同变电所或发电厂或同一变电所的不同母线上。
对于煤矿，在一个电源发生故障的情况下，另一电源应能满足对主要个产设备的供电，以保证通风、排水以及生产的正常进行。
3.供电优质在保证安全和可靠供电的前提下，还要保证供电的质量，用电设备在额定值下运行性能最好。
因此要求供电质量方面有稳定的电压和频率，电压和频率足衡量电能质量的重要指标。
具体有以下4项指标：(1)电压：额定电压电压偏差不得超过允许值，电动机±5％，白炽灯+3％~-2.5。
(2)频率：额定频率50Hz，频率偏差不得大于±0.4％~±1％。
(3)波形：正弦波形，波形上不得有高次谐波产生的毛刺，以防造成电力污染。
(4)平衡度：三相电网电压平衡。
4．供电经济一般考虑下列3个方面；(1)尽量降低企业变电所与电网的基本建设投资。
(2)尽量降低设备材料及有色金属的消耗量。
(3)注意降低供电系统的电能损耗及维护费用。
此外，企业还要求有足够的电能。
这不仅要求电力系统或发电厂能提供充裕的电能而且要求企业供电系统的各项供电设施具有足够的供电能力。

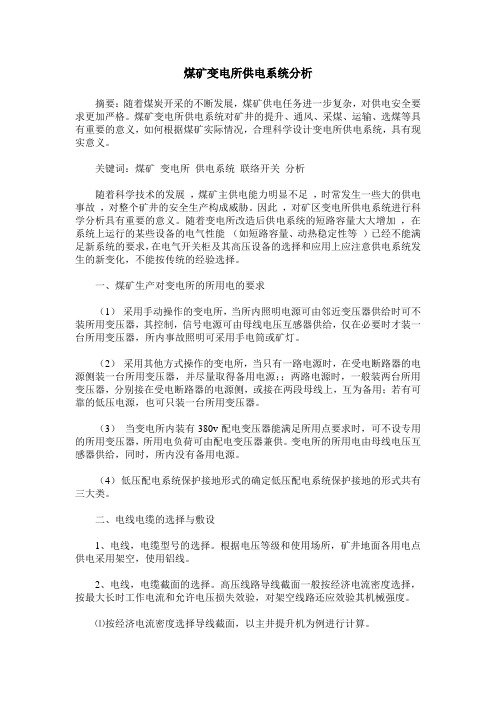

煤矿变电所供电系统分析
煤矿变电所供电系统分析摘要：随着煤炭开采的不断发展，煤矿供电任务进一步复杂，对供电安全要求更加严格。
煤矿变电所供电系统对矿井的提升、通风、采煤、运输、选煤等具有重要的意义，如何根据煤矿实际情况，合理科学设计变电所供电系统，具有现实意义。
关键词：煤矿变电所供电系统联络开关分析随着科学技术的发展，煤矿主供电能力明显不足，时常发生一些大的供电事故，对整个矿井的安全生产构成威胁。
因此，对矿区变电所供电系统进行科学分析具有重要的意义。
随着变电所改造后供电系统的短路容量大大增加，在系统上运行的某些设备的电气性能（如短路容量、动热稳定性等）已经不能满足新系统的要求，在电气开关柜及其高压设备的选择和应用上应注意供电系统发生的新变化，不能按传统的经验选择。
一、煤矿生产对变电所的所用电的要求（1）采用手动操作的变电所，当所内照明电源可由邻近变压器供给时可不装所用变压器，其控制，信号电源可由母线电压互感器供给，仅在必要时才装一台所用变压器，所内事故照明可采用手电筒或矿灯。
（2）采用其他方式操作的变电所，当只有一路电源时，在受电断路器的电源侧装一台所用变压器，并尽量取得备用电源；；两路电源时，一般装两台所用变压器，分别接在受电断路器的电源侧，或接在两段母线上，互为备用；若有可靠的低压电源，也可只装一台所用变压器。
（3）当变电所内装有380v配电变压器能满足所用点要求时，可不设专用的所用变压器，所用电负荷可由配电变压器兼供。
变电所的所用电由母线电压互感器供给，同时，所内没有备用电源。
（4）低压配电系统保护接地形式的确定低压配电系统保护接地的形式共有三大类。
二、电线电缆的选择与敷设1、电线，电缆型号的选择。
根据电压等级和使用场所，矿井地面各用电点供电采用架空，使用铝线。
2、电线，电缆截面的选择。
高压线路导线截面一般按经济电流密度选择，按最大长时工作电流和允许电压损失效验，对架空线路还应效验其机械强度。
⑴按经济电流密度选择导线截面，以主井提升机为例进行计算。
2024煤矿矿井供电设计
2024煤矿矿井供电设计煤矿矿井供电设计是煤矿安全生产的重要组成部分，合理的供电设计能够保证矿井内电气设备的正常运行，提高矿井的生产效率和安全性。
本文将分析2024年煤矿矿井供电设计的要点和关键技术。
一、线路配电方案设计1.矿井供电线路设计应符合国家相关标准和规定，如《煤矿矿井供电工程设计规范》等。
矿井供电线路的设计要充分考虑矿井的实际情况，包括矿井的深度、矿井内环境的特点、矿井运行的工艺流程等。
2.根据矿井的规模和用电负荷确定主供电线路和分支线路的容量和路线。
主供电线路通常采用10kV电压等级，分支线路通常采用0.4kV电压等级。
3.根据电力负荷的大小确定主配电装置的容量，包括变电站、配电室等。
主供电线路进入矿井后，通过变压器将电压降低到合适的电压等级进行配电。
4.要根据矿井的实际情况合理布置主配电装置和分配柜，避免供电线路过长或过密，确保供电线路的可靠性和安全性。
二、电缆敷设设计1.煤矿矿井供电通常采用电缆敷设方式。
电缆的选择要符合国家相关的标准和规定，能够适应矿井内的恶劣环境和高温情况。
2.电缆敷设要根据矿井的实际情况确定敷设的方式和路径，避免电缆被机械设备刮蹭或挤压，导致短路和火灾。
3.电缆的敷设要按照固定标高进行，避免电缆与地面或其他设备接触导致绝缘破损和漏电。
4.电缆的接头要进行可靠的连接和绝缘处理，确保电缆的正常运行和安全使用。
三、防雷和接地设计1.矿井供电系统要进行防雷设计，包括选择合适的避雷装置和接地装置，确保电气设备的安全运行。
2.矿井供电系统的接地设计要符合国家相关的标准和规定，确保接地电阻符合要求，地网的布置和敷设要合理。
四、备用供电系统设计1.煤矿矿井供电系统要设计备用供电系统，以应对主供电系统在故障或其他特殊情况下的停电。
2.备用供电系统要与主供电系统进行隔离，确保备用供电系统的独立性和可靠性。
3.备用供电系统的容量要足够满足矿井的生产需求，可以采用发电机组等设备作为备用电源。

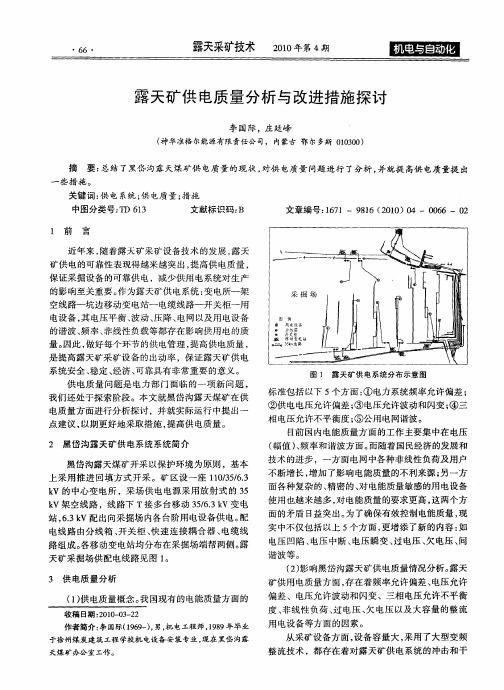

露天矿供电质量分析与改进措施探讨
３ 供 电质 量分析
使 用也越 来越 多 ， 电能质 量 的要求 更高 ， 对 这两 个方
面 的矛盾 日益 突出 。 了确 保有效 控制 电能质量 ， 为 现 实 中不仅 包括 以上 ５个 方面 ， 更增 添 了新 的内容 ： 如 电压 凹陷 、 电压 中断 、 电压 瞬 变 、 电压 、 电压 、 过 欠 问 谐 波等 。
些措施 。
关键词 ： 电 系统 ； 电质量 ； 供 供 措施 中图分类号： ｄ ６ ３ ｒ １ ｉ 文 献标 识码： Ｂ 文章编 号： ６ １— ９ １ ２ １ ）０ —０ ６ １７ ８ ６（ ００ ４ ０６—０ ２
１ 前
言
近年来 ， 随着露 天矿采 矿设 备技术 的发 展 ， 天 露
多年来 该矿供 电一直 围绕供 电质量 、 安全 、 检修 质量 等 问题 进行 探 讨 ， 电 压波 动 、 荷 分 配 、 护 在 负 保 系统 、 坑下 电缆 线路检 修质 量等 问题进 行分 析研究 ， 也采 取 了一 些具 体 的措施 ， 收到 了一定 的效果 。 下面 就多 年的积 累谈几 点 意见 ：
黑 岱沟露 天煤矿 开采 以保护 环境 为原则 ，基 本 上采 用 推进 回填方 式 开采 。矿 区设 一 座 １０３ ／． １／５６３ ｋ 的 中心变 电所 ，采 场供 电电源 采用放 射 式 的 ３ Ｖ ５
ｋ Ｖ架 空线 路 ，线 路下 Ｔ接多 台移 动 ３／． ｋ ５６３ Ｖ变 电 站 ，．ｋ ６３ Ｖ配 出向采掘 场 内各 台阶用电设备 供 电 。 配
煤矿供电及井下电气的技术分析
煤矿供电及井下电气的技术分析煤矿是煤炭资源的重要产地，而煤矿电气则是煤矿生产中不可或缺的一部分。
在煤矿生产中，供电系统的安全稳定与否直接关系到矿井的安全生产。
对煤矿供电及井下电气进行技术分析，对保障煤矿生产的安全和高效具有重要意义。
1. 供电系统煤矿供电系统是指将送来的电能转化为矿区所需电能的系统。
一般来说，煤矿供电系统包括变电站、配电房及矿井内的配电装置等。
（1）变电站：变电站是煤矿供电系统的重要组成部分，它用来将750kV或500kV的高压电能转变为110kV、35kV、10kV、6.3kV等煤矿所需电能的中压电能。
变电站主要包括变压器、断路器、隔离开关和保护设备等。
（2）配电房：配电房是用来接收变电站输送过来的电能，然后将其转变为低压电能分配给矿井所需的各种电力设备和照明等。
配电房主要包括主配电柜、母线隔离开关、断路器、接地开关和避雷装置等。
2. 井下电气系统井下电气系统是指对矿井内使用的各种电气设备进行供电的系统。
井下电气系统需满足矿井内恶劣环境、辐射性、湿度、温度、压力等特殊条件，同时还需满足对爆炸性气体、粉尘、机械损伤的防护要求。
（1）井下电气设备：井下电气设备包括井下照明、井下移动设备、井下输电及配电设备、井下机电设备等。
这些设备都需要满足煤矿生产中恶劣的环境条件，并且需要具有耐磨、防爆、防潮、防尘、防震等特性。
（2）井下电气保护：井下电气保护是指对井下电气设备进行保护的措施。
井下电气设备的保护主要包括过流、过压、短路、接地等故障保护，同时还需具备防爆、防潮、防尘、防震等特性。
3. 技术分析在煤矿供电及井下电气技术中，为了保障煤矿生产的安全和高效，我们需要从以下几个方面进行技术分析。
（1）电气设备选型：在煤矿生产中，由于井下环境的特殊性，我们需要选择适合煤矿生产的特殊电气设备。
这些设备需要具有防爆、防尘、防潮、防震、耐磨等特性，同时还需要具有高效、低能耗、易维护等特点。
（2）电气系统设计：在煤矿供电及井下电气系统设计中，我们需要综合考虑煤矿生产的实际需求，合理设计供电系统和井下电气系统，确保其安全可靠、高效节能。
煤矿供电设计 (3)
煤矿供电设计引言煤矿作为一种重要的能源资源，对于社会经济的发展起着至关重要的作用。
在煤矿的正常运营过程中，供电系统是必不可少的一部分。
煤矿供电系统的设计不能只考虑供电的可靠性和稳定性，还需要考虑煤矿的特殊环境需求和电力消耗的特点。
本文将探讨煤矿供电系统的设计原则和具体实施方案。
煤矿供电设计原则可靠性煤矿供电系统的可靠性是最基本的要求。
在矿井地下环境中，电力故障可能导致严重的生命安全事故和生产中断。
因此，供电系统的设计应确保电力供应的稳定性和可靠性。
为了提高系统的可靠性，可以采取以下措施：•采用双路供电系统，实现系统冗余备份，一路发生故障时可以自动切换到备用电源；•使用高可靠性的电力设备，如UPS系统、不间断电源等，以保证电力供应的连续性；•在供电线路中加装保护设备，如断路器、短路保护器等，及时切断故障线路，保护设备和人员的安全。
安全性煤矿供电系统的安全性是指保证供电过程中没有电气事故和火灾等安全隐患。
煤矿作为一个封闭的地下环境，存在着高温、高湿、易燃等特殊条件，所以供电系统的设计应具备以下特点：•使用耐高温、防潮、防爆的电气设备，以防止设备因温度过高或潮湿导致故障；•对供电线路进行绝缘和防水处理，提高线路的安全性；•定期对供电设备进行维护和检修，及时排除潜在的安全隐患。
经济性煤矿供电系统的经济性主要体现在供电成本的控制和能源的合理利用。
煤矿是一个高能耗行业，因此供电系统的设计应注重降低用电成本，提高能源利用率。
以下是一些提高供电系统经济性的方法：•使用高效节能的电力设备，减少能源损耗；•合理规划电力设备的布局，缩短供电线路的长度，减少线路损耗；•利用智能化系统进行能源管理，实时监控供电设备的状态和用电情况，实现能源的智能调度。
煤矿供电系统设计实施方案供电系统架构煤矿供电系统一般分为三级架构：变电站级、井口级和工作面级。
变电站级供电系统是将输电系统的高压电力转换为适用于井口级供电系统和工作面级供电系统的中压或低压电力，主要包括变电站和变电所。
《矿井供电系统》课件
矿井供电系统设计原则
在设计矿井供电系统时，需要考虑多个因素，例如供电可靠性、电力负荷预 测、安全性和可持续性。合理的设计原则可以确保供电系统的有效运行和矿 工的电气安全。
矿井供电系统组成部分
矿井供电系统主要由变电站、配电网、变压器、开关设备、电缆和电气设备 组成。每个组件在供电系统中扮演着重要的角色，确保矿井的电力供应。
矿工需要了解电气安全知识，以防止电击事故和火灾。重要的知识包括接地 保护、绝及方法
提高供电可靠性
通过更新设备和增加备用电 源，可以提高供电系统的可 靠性。
降低能耗
优化供电系统的设计和管理 可以减少能耗，降低运行成 本。
提升安全性
改造供电系统可以提升矿工 的电气安全，减少事故风险。
矿井供电系统未来趋势展望
1
智能化
未来的矿井供电系统将更加智能化，通
可再生能源
2
过自动化和远程监控提高效率。
随着可再生能源技术的发展，矿井供电
系统将逐渐采用绿色能源。
3
节能减排
减少能耗和碳排放是未来矿井供电系统 发展的重要方向。
《矿井供电系统》PPT课 件
欢迎来到我们的《矿井供电系统》PPT课件。在本次课程中，我们将全面介绍 矿井供电系统的概述、设计原则、组成部分、运行维护问题及解决方案、矿 工电气安全知识、改造的好处及方法，以及未来的趋势展望。
矿井供电系统概述
矿井供电系统是矿山的重要组成部分，用于向矿井提供电力。它不仅需要满 足矿井生产所需的电力供应，还要确保矿工的电气安全。
矿井供电系统的运行维护问题及解决方案
1 供电中断
供电中断可能导致生产中 断和安全事故。解决方案 包括备用电源和快速修复 措施。
2 过载问题
浅析露天煤矿供电质量提升
浅析露天煤矿供电质量提升随着能源需求的不断增长和能源结构的不断优化，煤炭作为世界上最主要的能源资源之一，其产业的发展一直保持着高速增长的态势。
然而，由于煤炭生产具有一定的地域性和技术性，主要生产方式以露天开采为主。
因此，露天煤矿的供电质量对矿山的生产效率和安全管理具有至关重要的影响。
本文旨在浅析提升露天煤矿供电质量的途径和方法。
一、诊断问题，找出矿山供电质量存在的问题首先，要提升煤矿供电质量，必须深入诊断矿山供电系统存在的问题。
对于供电系统中出现的问题，应该扪心自问，为什么会出现这样的问题，问题的根源在哪里？如此才能找到问题的真正所在，分析问题的本质原因，才能有针对性地解决问题。
常见问题包括电压不稳、电流过大、供电设备老化、线路老化、负荷过大等。
特别是在露天煤矿，供电环境恶劣，近场干扰、远场电磁干扰、电压浪涌等问题较为突出。
针对这些问题，需要进行详尽的调查和分析。
二、优化供电设备的选择和配置为提高煤矿供电质量，供电设备的选择和配置至关重要。
在现代煤矿生产中，高、中、低压开关设备、变配电设备、发电机组、UPS电源、电缆等电气设备应用广泛。
对于露天煤矿而言，供电设备的选择必须符合以下几个方面：1. 耐用性好：煤矿供电环境复杂多变，供电设备要具备足够的耐用性，能够在高热、高湿、高灰的环境中稳定运行。
2. 安全性高：煤矿供电设备安全性要求高，要具备防爆安全、耐高压击穿、耐高温等功能，这样才能保证矿工的生命安全和矿山设施的安全稳定。
3. 经济性好：选择供电设备时要考虑设备造价、运营成本和故障维护费用等，选择经济性好的设备，使得供电设施维护和管理更加便捷和经济。
三、完善供电设备维护和监控体系另外，完善供电设备维护和监控体系也必不可少。
由于露天煤矿的供电设备在使用中容易受到环境等因素的影响，出现损坏、故障的情况。
因此，煤矿需要建立完善的设备维护和监控体系，通过对设备进行定期检查、维护和保养等方式，尽可能减少故障发生，提高设备的使用寿命和工作效率。
煤矿供电及井下电气的技术分析
煤矿供电及井下电气的技术分析煤矿供电是指为煤矿提供电力所采用的一种特殊供电方法，井下电气是指煤矿井下使用的电气设备和电气系统。
本文将对煤矿供电及井下电气的技术进行分析。
煤矿供电的基本原理是通过输电线路将电力从电站或变电站输送到煤矿，然后通过变压器将高电压变压为适合煤矿使用的低电压。
供电线路一般采用架空线路，由高杆输电塔支持，且需要经过绝缘处理以防止事故发生。
在输电线路上还需要设置过流保护装置和接地装置，以防止电流过载和漏电等情况的发生。
在煤矿井下，由于矿井环境复杂，存在高温、高湿和易爆等特点，因此井下电气设备需要具备一定的特殊性能。
井下电气设备需要具备防爆性能，以防止电器设备引发火灾或爆炸等事故。
井下电气设备需要具备防水、防尘和耐高温等性能，以确保设备能够在恶劣环境下正常运行。
在井下电气系统中，常见的设备包括电动机、照明设备、通信设备和安全监测设备等。
电动机主要用于驱动采掘机械、提升设备和通风设备等，其特点是需要大功率输出和启停频繁。
照明设备主要用于提供矿井内的照明，需具备较高亮度和防爆性能。
通信设备主要用于矿工之间和矿内与地面之间的通信，需要具备可靠的信号传输和防水防尘的性能。
安全监测设备主要用于监测井下的气体浓度、温度和风速等参数，以确保矿工的安全。
在井下电气系统的设计中，还需要考虑电缆的布置和敷设。
电缆布置需要合理规划，以确保电缆的安全可靠，并避免电缆之间的相互干扰。
电缆敷设需要考虑电缆的防爆和防水性能，一般采用特殊的敷设方法和材料。
煤矿供电及井下电气的技术分析主要包括供电线路的设计和施工、井下电气设备的选择和布置，以及电缆的敷设和保护等方面。
通过合理的技术设计和施工，可以确保煤矿供电和井下电气系统的安全可靠运行，提高矿井的生产效率和安全性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
露天矿供配电方式及供电系统设计的分析
摘要：露天矿供配电系统的科学合理性直接影响着露天矿生产活动的顺利进行，露天矿供配电方式的科学合理性，又直接影响着整个露天矿区用电设备供电的可
靠性与经济性。
基于此，本文重点针对露天矿供配电方式及供电系统设计进行了
详细的分析，以供参考。
关键词：露天矿；供配电方式；供电系统；设计
在露天矿的开采作业中，电力是最主要的动力能源。
只有保证露天矿供配电系统运行的
稳定性与安全性，才能够为露天矿区的安全生产提供保障。
如果露天矿供配电方式的设计出
现问题，一旦遭遇恶劣天气，很容易因为线路故障而出现两极变电所同时跳闸或者超级跳闸
现象。
所以，必须要对露天矿供电系统设计予以高度的重视，并通过科学合理、清晰明了的
供电系统设计来为露天矿区开采作业的正常进行提供保障。
一、常见的露天矿的四种供配电方式分析
（一）环形线-横跨线供电系统
环形线-横跨线供电系统，主要由环形线供电系统和横跨线供电系统组成。
首先，沿着
采掘场环形布置就会形成的环形线供电系统，主要通过环形线路来实现彼此之间的联络。
其次，将移动式变电站设置到采掘场中，利用移动式变电站将线路与中压架空线路相连，与采
矿平台向垂直，与相关用电设备和中压配电设备向连，就会形成横跨线供电系统。
因为横跨
线供电系统中的线路与工作台阶是相垂直的，所以并不会因为爆破而出现较大的移动量，只
需要根据工作台阶稍微调整移动局部电杆接续，就可以实现供电可靠性的提升。
但是，如果
工作台阶的纵断面没有处于水平状态，那么工作人员就会在线路维护和架设方面面临较大的
阻碍[1]。
（二）环形线-纵架线供电系统
简单理解，环形线和纵架线供电系统共同组成了环形线-纵架线供电系统。
第一，此系
统是沿着采掘场环形布置而形成的。
第二，线路与采掘场内的中压架空线路相平行供电形成
纵架线配电系统。
因为这种供电系统是沿着工作台阶敷设的，所以以电铲和钻机为主的移动
设备就可以直接从线路上通过，不会出现碰线或者压线等问题。
但是由于这种供电系统的整
个线路都在工作面上，所以一旦发生爆破，工作面开始推进，整个线路就会出现明显的移动量，进而引起电铲停电等事故。
（三）放射-横式供电系统
与环形线-横跨线供电系统、环形线-纵架线供电系统相比，放射-横式供电系统的采场架
线方式基本相同，唯一的不同就是无需进行环形线的设计，可以直接通过矿区总变电所实现
几回线路的引线，确保线路与采掘台阶保持垂直，并与就近的用电设备进行相连，供电可靠
性较高[2]。
（四）放射-纵式供电系统
放射-纵式供电系统的电源由矿区总变电所引来的机会线路敷设，并直接沿着采掘台阶
的方向穿过采掘场，与就近的用电设备相连。
如果将放射-纵式供电系统应用到大中型露天矿
中，受到采掘场供电电压等级要求较高的影响，同样需要准备大量的由高压变中压的移动式
变电站，且不容易移动。
二、露天矿的供电系统设计注意事项
（一）估算电力负荷
针对露天矿供电系统的设计，必须要先对电力负荷进行估算。
目前，单位产品耗电量法
是最常用的估算方法。
所以，针对生产矿山的规划，必须要对矿山的未来发展趋势进行充分
的考虑，所以在矿山电力负荷的估算方面同样需要使用单位产品耗电量法[3]。
（二）确定电源电压
针对露天矿供电系统的设计，必须要确定相应的电源电压。
首先，露天矿供电电压等级
的确定，必须要对以下几方面的因素进行充分的考虑：第一露天矿的境界范围、第二达产时
的电力负荷、第三后期扩建后的电力负荷、第四供电距离对电压水平的影响、第五大型设备
启动对其他设备的影响、第六各个电压等级线路的实际损耗等。
其次，由于露天矿的生产设
备分布相对分散，且用电容量较大，所以矿山企业的电源电压以35kv或6kv为主。
最后，双回路电源是大中型露天矿的常用电源，所以其电源电压等级的确定必须要充分考虑矿区内的
用电设备电压等级。
例如，如果采掘场内的用电设备额定电压为6kv，那么采掘场内的配电
电压就应当为6kv。
（三）选择主变压器台数和容量
针对露天矿供电系统的设计，必须要科学选择主变压器台数和容量。
首先，存在一级负
荷的矿山企业，电源必须要通过主变压器变压后才能供电，所以需要选择2台主变压器；如
果矿山企业不存在一级负荷，如果是大中型矿山，就要选择2台主变压器；如果是小型矿山，就可以选择1台主变压器。
其次，针对矿山总降压变电所的主变压器，如果选择2台或者2
台以上，即便是其中一台暂停运行，其他变压器的容量也可以满足一级负荷和二级负荷的用
电需求。
（四）选择导线与电缆截面
针对露天矿供电系统的设计，必须要科学选择导线与电缆截面。
只有保证导线与电缆截
面选择的科学合理性，才能够为露天矿区电网运行的安全性与稳定性提供保障，并减少金属
的实际消耗量和线路的实际投资。
如果露天矿的配电线路在6kv--10kv之间，或者其供电线路在35kv以上，那么就要在充分考虑经济电流密度的情况下科学选择截面，然后再对其进行允许电压损失校验，确认截面选择的科学合理性[4]。
三、露天矿的安全防范工作分析
要想加强露天矿的安全防范工作，需要注意以下几方面。
第一在充分考虑地质赋存条件
以及工艺优势的基础上，绝大多数的露天矿都会使用综合开采模式。
第二通过有力的资金支
持构建自动化管理体系，通过信息化的管理来提升露天矿运行的安全性。
第三将全面远程动
态安全监控系统设置到露天矿的重点生产生活现场，对其进行信息化的监控与检测，并将其
与生产过程和设备管理进行结合，实现自动化的生产计划设计；与此同时，还要通过各种软
件平台的设计来实现集成应用一体化[5]，例如地质模型软件平台、生产计划软件平台、测量
验收软件平台、设备定位与故障信息软件平台、计量系统软件平台等。
第四加强信息反馈时
间的控制，尽可能的减少设备故障的出现几率，为工作人员的生命安全提供保证。
需要注意的是，随着矿山开采力度的不断加大，有着良好采矿条件的露天矿区越来越少。
在这种情况下，只有进一步完善露天矿的供配电系统，加强全球定位系统等先进科学技术产
品的应用，才能够保证露天矿供配电方式以及供电系统设计的科学合理性[6]。
四、结语
综上所述，在我国露天矿采掘规模逐渐扩大的形式下，完善和优化露天矿的供配电方式
以及供电系统设计具有十分重要的意义。
对此，必须要对现阶段露天矿的供配电方式进行详
细的分析，并以此为基础对供配电方式进行优化，确保露天矿采掘场的工作需求得到满足。
与此同时，还要加强新型技术与新型生产设备的研发与应用，不断的降低露天矿供配电方式
与供电系统的设计成本，提升露天矿供配电方式与供电系统的供电可靠性。
参考文献：
[1]任强.露天矿供配电方式及供电系统设计[J].建筑工程技术与设计，2013，（9）：179-180.
[2]张铁毅.露天矿供配电方式及供电系统设计[J].露天采矿技术，2011，（5）：92-93，95.
[3]乔冬青.露天矿采掘场供配电系统研究[J].中国科技投资，2017，（32）：168-169.
[4]曹文姬.露天矿山采场供电系统设计[J].山西冶金，2017，40（3）：70-73.
[5]史文军.霍煤集团露天煤矿移动变电站供电系统设计[D].辽宁：辽宁工程技术大学，2004.
[6]董昕鹏，李云鹏.露天矿采选冶工程供配电系统的中性点接地设计[J].采矿技术，2016，16（6）：29-32.。
