cass斜面面积计算

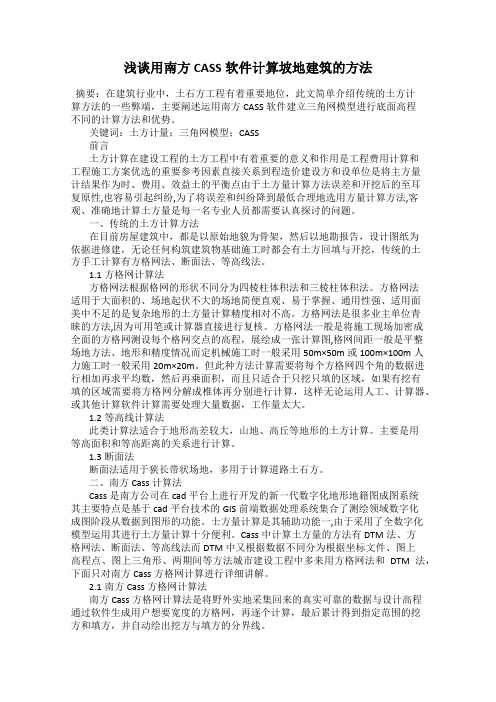

浅谈用南方CASS软件计算坡地建筑的方法
浅谈用南方CASS软件计算坡地建筑的方法摘要：在建筑行业中，土石方工程有着重要地位，此文简单介绍传统的土方计算方法的一些弊端，主要阐述运用南方CASS软件建立三角网模型进行底面高程不同的计算方法和优势。
关键词：土方计量；三角网模型；CASS前言土方计算在建设工程的土方工程中有着重要的意义和作用是工程费用计算和工程施工方案优选的重要参考因素直接关系到程造价建设方和设单位是将主方量计结果作为时、费用、效益土的平衡点由于土方量计算方法误差和开挖后的至耳复原性,也容易引起纠纷,为了将误差和纠纷降到最低合理地选用方量计算方法,客观、准确地计算土方量是每一名专业人员都需要认真探讨的问题。
一、传统的土方计算方法在目前房屋建筑中，都是以原始地貌为骨架，然后以地勘报告，设计图纸为依据进修建，无论任何构筑建筑物基础施工时都会有土方回填与开挖，传统的土方手工计算有方格网法、断面法、等高线法。
1.1方格网计算法方格网法根据格网的形状不同分为四棱柱体积法和三棱柱体积法。
方格网法适用于大面积的、场地起伏不大的场地简便直观、易于掌握、通用性强、适用面美中不足的是复杂地形的土方量计算精度相对不高。
方格网法是很多业主单位青睐的方法,因为可用笔或计算器直接进行复核。
方格网法一般是将施工现场加密成全面的方格网测设每个格网交点的高程，展绘成一张计算图,格网间距一般是平整场地方法、地形和精度情况而定机械施工时一般采用50m×50m或100m×100m人力施工时一般采用20m×20m。
但此种方法计算需要将每个方格网四个角的数据进行相加再求平均数，然后再乘面积，而且只适合于只挖只填的区域，如果有挖有填的区域需要将方格网分解成椎体再分别进行计算，这样无论运用人工、计算器、或其他计算软件计算需要处理大量数据，工作量太大。
1.2等高线计算法此类计算法适合于地形高差较大，山地、高丘等地形的土方计算。
主要是用等高面积和等高距离的关系进行计算。

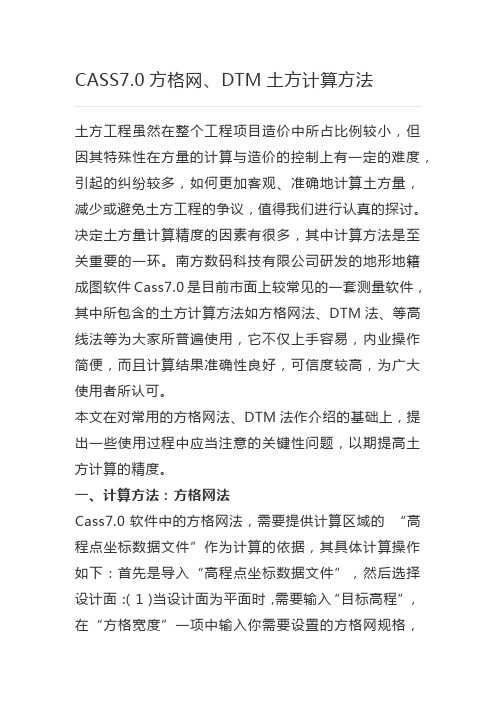

CASS7.0方格网、DTM土方计算方法
土方工程虽然在整个工程项目造价中所占比例较小，但因其特殊性在方量的计算与造价的控制上有一定的难度，引起的纠纷较多，如何更加客观、准确地计算土方量，减少或避免土方工程的争议，值得我们进行认真的探讨。
决定土方量计算精度的因素有很多，其中计算方法是至关重要的一环。
南方数码科技有限公司研发的地形地籍成图软件Cass7.0是目前市面上较常见的一套测量软件，其中所包含的土方计算方法如方格网法、DTM法、等高线法等为大家所普遍使用，它不仅上手容易，内业操作简便，而且计算结果准确性良好，可信度较高，为广大使用者所认可。
本文在对常用的方格网法、DTM法作介绍的基础上，提出一些使用过程中应当注意的关键性问题，以期提高土方计算的精度。
一、计算方法：方格网法Cass7.0软件中的方格网法，需要提供计算区域的“高程点坐标数据文件”作为计算的依据，其具体计算操作如下：首先是导入“高程点坐标数据文件”，然后选择设计面：（1）当设计面为平面时，需要输入“目标高程”，在“方格宽度”一项中输入你需要设置的方格网规格，例如输入20米则为采用20m×20m的方格网进行土方计算；（2）当设计面为斜面时，有“基准点”和“基准线”两种方法，其原理是相同的，只是计算条件不同而已。
我们以“基准点”法为例，它需要确定斜面的“坡度”，然后是“基准点”，也就是坡顶点的“坐标”和“高程”，再者就是坡线的“下边点”的坐标了，也就是斜坡方向，最后再确定“方格宽度”即可计算出土方量。
（3）当设计面非平面也非斜面时，这种情况在土方工程中比较常见，场地经开挖或回填后变的杂乱无章就属于这种情况，假如我们有场地前期的“高程点坐标数据文件”，那么我们则可以利用它生成“三角网文件”，然后在设计面选项中选择“三角网文件”，然后导入文件，最后再确定“方格宽度”即可计算出土方量。
通过对Cass7.0软件中的方格网法的了解，我们不难看出其计算理论与传统的方格网法是一样的。
听说你还是不懂CASS“坡度”计算？教你1招搞定
听说你还是不懂CASS“坡度”计算？教你1招搞定
原以为这篇干货会沉寂于热闹的春节中。
没想到热心的圈友留言说，有地方还是不明白，不清楚“坡度”要怎样计算，希望能深入学习~
那么，这次咱们来讲讲，算土方时，当获得的设计数据里没有“坡度”时，该如何计算？
—
如何算？
CASS软件的初学者，在使用方格网土方计算的时候，经常会遇到一个问题，坡度怎样输入?如下图：
◆对话框截图
这里输入的坡度，其实是坡角的正切值（对边/邻边）。
45°的坡，就输入1:1。
很多设计图纸上，直接标的坡度，都是1:x的样式。
如果只知道坡降和平距的话该怎么输入呢？
举个 ：
当如果坡降是2.233，平距是19.421。
可以将2.233/19.421=1/x，这样算出的x值，就是坡度里要输入的值了。
PS：这里的坡角指的是坡面和水平面的夹角。
坡降指坡顶到坡底的高程差。
—
实例讲解
通常各位拿到的设计图纸，只标注了坡顶和坡脚高程，以及放坡方向。
如下图：
计算过程
1:X（坡度）=坡降/平距
X（坡度）=平距/坡降
坡降=64.57-62.33=2.24
平距=23.004
结果：X（坡度）
=23.004/2.24=10.2696
平距怎么计算出来的？
操作方法：在命令行输入distuser，然后选择坡顶和坡脚两点，回车。
命令行会出现下图所示查询结果。
坚持看到这里的童鞋，相信已经了解了CASS土方计算中的“坡度”如何计算~。
如何用cass7。0计算土方
如何用cass7.0计算土方方格网来计算土方量是根据实地测定的地面点坐标（X，Y，Z）和设计高程，通过生成方格网来计算每一个方格内的填挖方量，最后累计得到指定范围内填方和挖方的土方量，并绘出填挖方分界线。
系统首先将方格的四个角上的高程相加（如果角上没有高程点，通过周围高程点内插得出其高程），取平均值与设计高程相减。
然后通过指定的方格边长得到每个方格的面积，再用长方体的体积计算公式得到填挖方量。
方格网法简便直观，易于操作，因此这一方法在实际工作中应用非常广泛。
用方格网法算土方量，设计面可以是平面，也可以是斜面，还可以是三角网，如图8-38所示。
图8-38 方格网土方计算对话框1、设计面是平面时的操作步骤：l用复合线画出所要计算土方的区域，一定要闭合，但是尽量不要拟合。
因为拟合过的曲线在进行土方计算时会用折线迭代，影响计算结果的精度。
l选择“工程应用\方格网法土方计算”命令。
l命令行提示：“选择计算区域边界线”；选择土方计算区域的边界线（闭合复合线）。
l屏幕上将弹出如图8-38方格网土方计算对话框，在对话框中选择所需的坐标文件；在“设计面”栏选择“平面”，并输入目标高程；在“方格宽度”栏，输入方格网的宽度，这是每个方格的边长，默认值为20米。
由原理可知，方格的宽度越小，计算精度越高。
但如果给的值太小，超过了野外采集的点的密度也是没有实际意义的。
l点击“确定”，命令行提示：最小高程=XX.XXX ,最大高程=XX.XXX总填方=XXXX.X立方米, 总挖方=XXX.X立方米同时图上绘出所分析的方格网，填挖方的分界线(绿色折线)，并给出每个方格的填挖方，每行的挖方和每列的填方。
结果如图8-39所示。
图8-39 方格网法土方计算成果图2、设计面是斜面时的操作步骤：设计面是斜面的时候的，操作步骤与平面的时候基本相同，区别在于在方格网土方计算对话框中“设计面”栏中，选择“斜面【基准点】”或“斜面【基准线】”如果设计的面是斜面（基准点），需要确定坡度、基准点和向下方向上一点的坐标，以及基准点的设计高程。
cass边坡土方量的计算方法
cass边坡土方量的计算方法
边坡是土石体工程中的重要组成部分，其稳定性需要得到保障。
计算边坡的土方量是设计的重要步骤之一，其中cass边坡土方量的计算方法是一种常用的方法。
首先，需要对边坡进行测量和建模，确定其坡度、高度和宽度等参数。
然后按照设计要求，将边坡分为若干个小区域，对每个小区域进行土方量的计算。
cass边坡土方量的计算方法主要采用三角法和梯形法。
在三角法中，需要根据边坡的坡度和高度，计算出每个小区域的横截面积，再根据三角形面积公式计算土方量。
而在梯形法中，则是将每个小区域分成若干个梯形，计算每个梯形的土方量，再将其相加得到整个小区域的土方量。
需要注意的是，在计算过程中还需要考虑到边坡的土体性质、地质条件等因素，以及对土方量的误差进行修正和调整。
综上所述，cass边坡土方量的计算方法是一种比较简单且常用的方法，但在实际使用中需要注意各种因素的综合考虑，以确保计算结果的准确性和可靠性。
- 1 -。

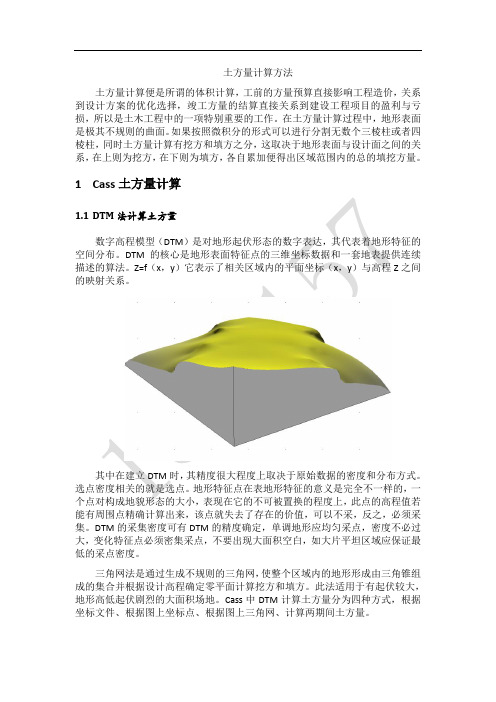

cass土方量计算部分技术总结
土方量计算方法土方量计算便是所谓的体积计算，工前的方量预算直接影响工程造价，关系到设计方案的优化选择，竣工方量的结算直接关系到建设工程项目的盈利与亏损，所以是土木工程中的一项特别重要的工作。
在土方量计算过程中，地形表面是极其不规则的曲面。
如果按照微积分的形式可以进行分割无数个三棱柱或者四棱柱，同时土方量计算有挖方和填方之分，这取决于地形表面与设计面之间的关系，在上则为挖方，在下则为填方，各自累加便得出区域范围内的总的填挖方量。
1Cass土方量计算1.1DTM法计算土方量数字高程模型（DTM）是对地形起伏形态的数字表达，其代表着地形特征的空间分布。
DTM的核心是地形表面特征点的三维坐标数据和一套地表提供连续描述的算法。
Z=f（x，y）它表示了相关区域内的平面坐标（x，y）与高程Z之间的映射关系。
其中在建立DTM时，其精度很大程度上取决于原始数据的密度和分布方式。
选点密度相关的就是选点。
地形特征点在表地形特征的意义是完全不一样的，一个点对构成地貌形态的大小，表现在它的不可被置换的程度上，此点的高程值若能有周围点精确计算出来，该点就失去了存在的价值，可以不采，反之，必须采集。
DTM的采集密度可有DTM的精度确定，单调地形应均匀采点，密度不必过大，变化特征点必须密集采点，不要出现大面积空白，如大片平坦区域应保证最低的采点密度。
三角网法是通过生成不规则的三角网，使整个区域内的地形形成由三角锥组成的集合并根据设计高程确定零平面计算挖方和填方。
此法适用于有起伏较大，地形高低起伏剧烈的大面积场地。
Cass中DTM计算土方量分为四种方式，根据坐标文件、根据图上坐标点、根据图上三角网、计算两期间土方量。
1.1.1根据坐标文件（1）点击“工程应用”中选取“DTM法计算土方量”中的“根据坐标文件”选项，根据提示选取计算范围后，输入高程文件。
确定后会弹出DTM土方量计算参数设置，如下，可根据工程自行设置设置完毕后，会出现计算结果，示例如下上图参数设置平场标高为0m，边坡设置为向下放坡1:2。
南方CASS道路断面土石方计算
南方CASS道路断面土石方计算土石方计算是在道路工程中常见的一项工作，用于确定道路断面的土石方体积，并作为工程量清单中的重要部分。
土石方计算的准确性对工程的进展和投资决策都具有重要的影响。
本文将介绍南方CASS道路断面土石方计算的基本原理和方法。
首先，我们需要了解一些基本概念。
在土石方计算中，常用的基本单位是“方”。
在计算土石方体积时，一般将地面分割成若干矩形或梯形的区域，然后通过测量区域的长度、宽度和高度差，计算出该区域的体积，并将体积转换为“方”。
常用的土石方计算公式如下：1.矩形区域土石方计算公式：土方体积=底面积×高度差石方体积=底面积×高度差2.梯形区域土石方计算公式：土方体积=(上底面积+下底面积)×高度差÷2石方体积=(上底面积+下底面积)×高度差÷2在南方CASS道路断面土石方计算中，通常需要先将道路横断面按照一定间距进行采样，然后根据采样的数据计算土石方的体积。
以下是具体的计算步骤：1.根据设计方案，确定道路断面的采样间距。
通常采样间距为每隔几米或每隔几十米进行一次采样。
2.在道路断面上进行采样，测量采样点的坐标和高程。
采样可以使用测量仪器进行，如高程仪、全站仪等。
应确保测量的准确性和完整性。
3.根据采样点的坐标和高程数据，确定各个采样点之间的区域。
可以将道路断面分割成若干个矩形或梯形的区域。
4.根据土石方计算公式，计算每个区域的土石方体积。
首先需要计算出每个区域的底面积和高度差。
底面积可以根据采样点的坐标计算得出，高度差可以根据采样点的高程数据计算得出。
5.将每个区域的土石方体积累加起来，得到整个道路断面的土石方体积。
6.将土石方体积转换为“方”。
需要根据施工规范和设计要求确定土石方的计算单位，如立方米、立方公里等。
需要注意的是，在进行土石方计算时，应该考虑到地质条件、路基结构和交通荷载等因素对土石方体积的影响，并进行相应的修正和调整。
Cass7.0软件中的方格网法
Cass7.0软件中的方格网法一、方格网法Cass7.0软件中的方格网法，要提供计算区域的“高程点数据坐标文件”作为计算的依据，其具体计算操作如下：首先是导入“高程点坐标数据文件”，然后选择设计面：1）、当设计面为平面时，要输入“目标高程”，在“方格宽度”一项中输入您要设置的方格网规格，比如输入20m则为才用20m×20m方格网进行土方计算；2）、当设计面为斜面时，有“基准点”和“基准线”两种办法，其原理是相同的，只是计算条件不同而已。
我们以“基准点”法为例，它要确定斜面的“坡度”，然后是“基准点”，也便是坡顶点的“坐标”和“高程”，再者便是坡线的“下边点”的坐标了，也便是斜坡方向，最后确定“方格宽度”即可计算出土方量；3）、当设计面非平面也非斜面时，这种情况在土方工程比较常见，场地经开挖或归填后变得杂乱无章便属于这种情况，假若我们有场地前期的“高程点坐标数据文件”，那么我们则可利用它生成“三角网文件”，然后在设计面选项中选择“三角网文件”，然后导入文件，最后确定“方格宽度”即可计算出土方量（把设计高输入cass做成三角网文件，场地设计高选择三角网即可）。
通过对Cass7.0软件中的方格网法的了解，我们不丢脸出其计算理论与传统的方格网法事一样的。
只是用户在提交相关的计算条件，如设计面高程、坡度、方格宽度、三角网文件等计算条件后，电脑自动在设计面及待计算场地平面设置相同的方格网，根据“高程点坐标数据文件”、设计面高程、坡度等内插出各方格网角点高程，然后对比相同平面位置上下两期的方格网，计算出该方格网的土方挖填数，最后统计出挖填总方量。
二、DTM法DTM法土方计算以外业采集测量数据为基础，通过建立DTM模型，然后通过生成三角网，（即相邻的三个点连成互不重叠的三角形）来计算每一个三棱锥的挖填方量，最后累计到指定范围内填方和挖方的土方量。
Cass7.0的土方计算办法共有三种：一是由坐标数据文件计算；二是依照图上高程点进行计算；三是依照图上的三角网进行计算。
cass坡度计算
cass坡度计算标题：CASS坡度计算介绍：CASS（Computer Aided Slope Stability Analysis System）是一种计算软件系统，用于进行土壤和岩石边坡的稳定性分析和设计。
在进行边坡计算时，坡度是一个关键参数，它对于确定边坡的稳定性和设计方案至关重要。
本文将介绍如何计算CASS中的坡度，以便进行准确的边坡分析和设计。
正文：1. 了解坡度的定义坡度是边坡或地表在垂直方向上的倾斜程度。
它通常以角度或百分比表示，角度以度为单位，百分比以百分数表示。
坡度的计算有助于确定边坡的陡峭程度，对于评估边坡的稳定性和设计方案至关重要。
2. 计算坡度的方法在CASS中，计算坡度的方法可以使用不同的工具和函数，例如：- 使用坡面倾角测量仪测量边坡倾斜的度数。
将这些度数转换为百分比坡度，即可得到边坡的坡度。
- 可以使用CASS中的边坡稳定性分析模块中的功能来计算坡度。
通过输入边坡的高度差和水平距离，CASS将自动计算坡度。
- 如果需要进行复杂的坡度计算，可以使用CASS中的数值计算模块，根据定义的坐标点和高程数据，通过计算两点之间的高度差和水平距离来计算坡度。
无论选择哪种方法，CASS都提供了简便和精确的计算功能，以满足不同边坡设计和分析的需要。
结论：在CASS中，坡度的计算对于边坡的稳定性分析和设计至关重要。
通过使用CASS的坡度计算功能，我们可以准确地确定边坡的陡峭程度，帮助工程师进行合理的边坡设计，并评估边坡的稳定性。
希望本文对于理解CASS坡度计算有所帮助，并在实际工程中应用起到指导作用。
cass法线自然斜坡生成
cass法线自然斜坡生成
Cass法线自然斜坡生成可以简单地理解为基于高度图的自然地形生成算法。
以下为详细步骤：
第一步，生成高度图。
高度图是一个灰度图像，其中黑色代表低高度，白色代表高高度。
可以通过随机函数、噪声生成算法或手动绘制来生成高度图。
第二步，计算法线。
法线是垂直于表面的向量，可以用于计算表面的光照。
通过计算高度图上每个像素点的法向量，得到法线图。
第三步，计算坡度。
根据法线图计算出每个像素点的坡度，即斜率。
坡度可以用于计算每个像素点的流向。
第四步，生成自然地形。
根据高度图和坡度图，使用特定算法对像素点进行修改，生成真实的自然地形。
常用的算法包括Diamond-Square算法、Perlin噪声算法等。
第五步，细节调整。
通过添加细节纹理，增加随机性和自然性。
一些常用的纹理包括草地、树木、岩石、沙子等。
Cass法线自然斜坡生成算法可以用于游戏开发、影视特效、
VR/AR应用等领域。
它可以提供真实感十足的自然地形，为用户带来更加身临其境的游戏体验和虚拟现实体验。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
cass斜面面积计算
Cass斜面面积计算
引言：
斜面是一个经常在物理学和工程学中出现的概念，它具有很大的实
际应用价值。本文将介绍如何计算Cass斜面的面积，其中包括斜面
的定义、计算公式和一个实际案例。
一、斜面的定义
斜面是指一个平面与水平面之间形成的一定角度的倾斜面。在物理
学中，斜面常用于描述物体在斜面上的运动，而在工程学中，斜面
常用于设计和建造坡道、楼梯等结构。
二、Cass斜面的面积计算
Cass斜面是一种特殊的斜面，其形状为一个椭圆。要计算Cass斜
面的面积，需要知道斜面的长度和宽度。
1. 确定斜面的长度：斜面的长度是指斜面上的一个直线段的长度，
通常用L表示。可以通过测量或计算得到。
2. 确定斜面的宽度：斜面的宽度是指斜面上的一个垂直于长度方向
的直线段的长度，通常用W表示。可以通过测量或计算得到。
3. 计算斜面的面积：Cass斜面的面积可以通过以下公式计算得到：
面积 = π * (W/2) * (L/2)
其中，π是圆周率的近似值3.14159。斜面的宽度和长度需要保持
相同单位，例如米或厘米。
三、实际案例
为了更好地理解Cass斜面的面积计算方法，我们以一个实际案例来
说明。
假设有一个Cass斜面，其长度为4米，宽度为2米。我们可以按
照上述步骤进行计算：
面积 = π * (2/2) * (4/2)
= 3.14159 * 1 * 2
≈ 6.28318 平方米
因此，该Cass斜面的面积约为6.28318平方米。
结论：
本文介绍了Cass斜面的面积计算方法。通过确定斜面的长度和宽度，
可以利用公式计算出斜面的面积。这种计算方法在物理学和工程学
中具有重要的应用价值。希望本文对读者理解和应用Cass斜面的面
积计算有所帮助。
