cass斜面土方计算

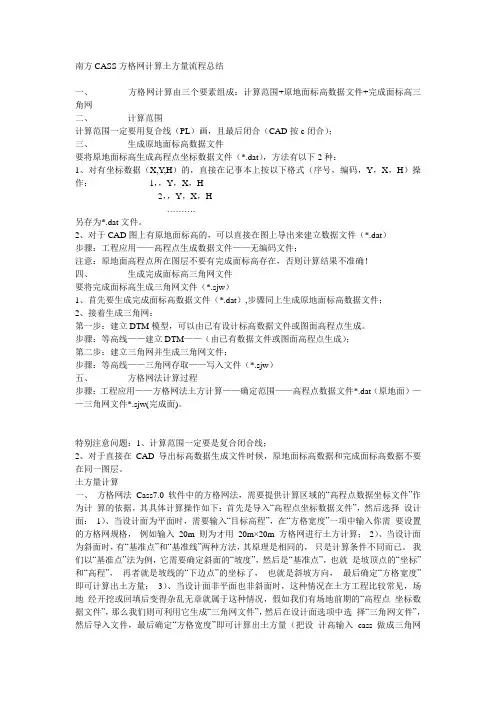

南方CASS方格网计算土方量流程总结.
南方CASS方格网计算土方量流程总结.南方CASS方格网计算土方量流程总结一、方格网计算由三个要素组成：计算范围+原地面标高数据文件+完成面标高三角网二、计算范围计算范围一定要用复合线（PL）画，且最后闭合（CAD按c闭合）；三、生成原地面标高数据文件要将原地面标高生成高程点坐标数据文件（*.dat），方法有以下2种：1、对有坐标数据（X,Y,H）的，直接在记事本上按以下格式（序号，编码，Y，X，H）操作：1，，Y，X，H2，，Y，X，H……….另存为*.dat文件。
2、对于CAD图上有原地面标高的，可以直接在图上导出来建立数据文件（*.dat）步骤：工程应用——高程点生成数据文件——无编码文件；注意：原地面高程点所在图层不要有完成面标高存在，否则计算结果不准确！四、生成完成面标高三角网文件要将完成面标高生成三角网文件（*.sjw）1、首先要生成完成面标高数据文件（*.dat）,步骤同上生成原地面标高数据文件；2、接着生成三角网：第一步：建立DTM模型，可以由已有设计标高数据文件或图面高程点生成。
步骤：等高线——建立DTM——（由已有数据文件或图面高程点生成）；第二步：建立三角网并生成三角网文件；步骤：等高线——三角网存取——写入文件（*.sjw）五、方格网法计算过程步骤：工程应用——方格网法土方计算——确定范围——高程点数据文件*.dat（原地面）——三角网文件*.sjw(完成面)。
特别注意问题：1、计算范围一定要是复合闭合线；2、对于直接在CAD导出标高数据生成文件时候，原地面标高数据和完成面标高数据不要在同一图层。
土方量计算一、方格网法Cass7.0软件中的方格网法，需要提供计算区域的“高程点数据坐标文件”作为计算的依据，其具体计算操作如下：首先是导入“高程点坐标数据文件”，然后选择设计面：1）、当设计面为平面时，需要输入“目标高程”，在“方格宽度”一项中输入你需要设置的方格网规格，例如输入20m则为才用20m×20m方格网进行土方计算；2）、当设计面为斜面时，有“基准点”和“基准线”两种方法，其原理是相同的，只是计算条件不同而已。
CASS土方计算操作步骤
CASS土方计算操作步骤
土方计算操作步骤
一、打开CASS6.1软件。
2．点击绘图处理工具→展高程点→回车，在下拉列表中查找竣工后实测地面高程文件，点击选中，按打开按钮→回车。
（高程点已出现），用多段线连接边界并输入C闭合。
3. 点击等高线工具→建立DTM（三角网）,在下拉列表中再次选择竣工后实测地面高程文件，点击选中，按打开按钮，选显示建立三角网结果，→点击确定按钮，（三角网已出现）。
3．点击等高线工具→绘制等高线，在下拉列表中填写等高距，点击确定按钮。
（等高线已出现）
4．点击工程应用工具→方格网土方计算→选择已闭合的边界，在下拉列表中的高程点坐标文件中选原地形高程文件，点击选中，按打开按钮→选三角网文件，再次查找竣工实测地面高程已经生成的sjw 文件并选中，填写方格网间距（选5米或10米），点击确定按钮，稍后。
（计算结果显示）。
5．点击等高线工具→删除三角网。
说明：原地面高程文件及竣工后实测高程文件必须是用数据线从全站仪内输出的文件。
南方CASS方格网计算土方量流程总结.
南方CASS方格网计算土方量流程总结一、方格网计算由三个要素组成：计算范围+原地面标高数据文件+完成面标高三角网二、计算范围计算范围一定要用复合线（PL）画，且最后闭合（CAD按c闭合）；三、生成原地面标高数据文件要将原地面标高生成高程点坐标数据文件（*.dat），方法有以下2种：1、对有坐标数据（X,Y,H）的，直接在记事本上按以下格式（序号，编码，Y，X，H）操作：1，，Y，X，H2，，Y，X，H……….另存为*.dat文件。
2、对于CAD图上有原地面标高的，可以直接在图上导出来建立数据文件（*.dat）步骤：工程应用——高程点生成数据文件——无编码文件；注意：原地面高程点所在图层不要有完成面标高存在，否则计算结果不准确！四、生成完成面标高三角网文件要将完成面标高生成三角网文件（*.sjw）1、首先要生成完成面标高数据文件（*.dat）,步骤同上生成原地面标高数据文件；2、接着生成三角网：第一步：建立DTM模型，可以由已有设计标高数据文件或图面高程点生成。
步骤：等高线——建立DTM——（由已有数据文件或图面高程点生成）；第二步：建立三角网并生成三角网文件；步骤：等高线——三角网存取——写入文件（*.sjw）五、方格网法计算过程步骤：工程应用——方格网法土方计算——确定范围——高程点数据文件*.dat（原地面）——三角网文件*.sjw(完成面)。
特别注意问题：1、计算范围一定要是复合闭合线；2、对于直接在CAD导出标高数据生成文件时候，原地面标高数据和完成面标高数据不要在同一图层。
土方量计算一、方格网法Cass7.0软件中的方格网法，需要提供计算区域的“高程点数据坐标文件”作为计算的依据，其具体计算操作如下：首先是导入“高程点坐标数据文件”，然后选择设计面：1）、当设计面为平面时，需要输入“目标高程”，在“方格宽度”一项中输入你需要设置的方格网规格，例如输入20m则为才用20m×20m方格网进行土方计算；2）、当设计面为斜面时，有“基准点”和“基准线”两种方法，其原理是相同的，只是计算条件不同而已。
南方CASS方格网计算土方量流程总结
南方CASS方格网计算土方量流程总结一、方格网计算由三个要素组成：计算范围+原地面标高数据文件+完成面标高三角网二、计算范围计算范围一定要用复合线（PL）画，且最后闭合（CAD按c闭合）；三、生成原地面标高数据文件要将原地面标高生成高程点坐标数据文件（*.dat），方法有以下2种：1、对有坐标数据（X,Y,H）的，直接在记事本上按以下格式（序号，编码，Y，X，H）操作：1，，Y，X，H2，，Y，X，H……….另存为*.dat文件。
2、对于CAD图上有原地面标高的，可以直接在图上导出来建立数据文件（*.dat）步骤：工程应用——高程点生成数据文件——无编码文件；注意：原地面高程点所在图层不要有完成面标高存在，否则计算结果不准确！四、生成完成面标高三角网文件要将完成面标高生成三角网文件（*.sjw）1、首先要生成完成面标高数据文件（*.dat）,步骤同上生成原地面标高数据文件；2、接着生成三角网：第一步：建立DTM模型，可以由已有设计标高数据文件或图面高程点生成。
步骤：等高线——建立DTM——（由已有数据文件或图面高程点生成）；第二步：建立三角网并生成三角网文件；步骤：等高线——三角网存取——写入文件（*.sjw）五、方格网法计算过程步骤：工程应用——方格网法土方计算——确定范围——高程点数据文件*.dat（原地面）——三角网文件*.sjw(完成面)。
特别注意问题：1、计算范围一定要是复合闭合线；2、对于直接在CAD导出标高数据生成文件时候，原地面标高数据和完成面标高数据不要在同一图层。
土方量计算一、方格网法Cass7.0 软件中的方格网法，需要提供计算区域的“高程点数据坐标文件”作为计算的依据，其具体计算操作如下：首先是导入“高程点坐标数据文件”，然后选择设计面：1）、当设计面为平面时，需要输入“目标高程”，在“方格宽度”一项中输入你需要设置的方格网规格，例如输入20m 则为才用20m×20m 方格网进行土方计算；2）、当设计面为斜面时，有“基准点”和“基准线”两种方法，其原理是相同的，只是计算条件不同而已。
cass土方计算方法
cass土方计算方法有三种，分别是DTM法、方格网法和三角网法。
1.DTM法：由软件所形成的DTM模型来计算土石方量，根据实
地测定的地面点坐标和高程，利用所形成的三角形代替实地地
形，通过计算每条边的填挖方量，最后累计计算出观测范围内
的土石方量，并且绘制出填挖方分界线。
2.方格网法：设计文件可以根据设计标高进行平整，也可以根据
开挖前后的土方进行场地平整。
选择前面生成的三角网，然后
适当选择方格网大小。
点击计算即可得出填方量。
3.三角网法：主要进行两期土方的计算。
分别选择两期的三角网
文件后，进行确定即可。

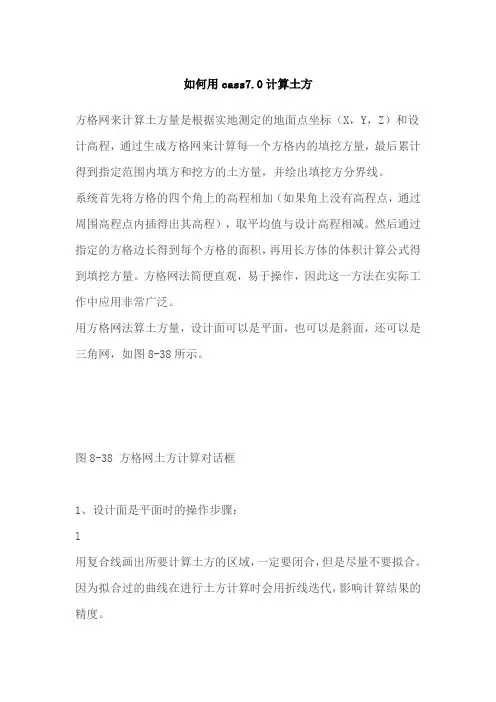

如何用cass7。0计算土方
如何用cass7.0计算土方方格网来计算土方量是根据实地测定的地面点坐标（X，Y，Z）和设计高程，通过生成方格网来计算每一个方格内的填挖方量，最后累计得到指定范围内填方和挖方的土方量，并绘出填挖方分界线。
系统首先将方格的四个角上的高程相加（如果角上没有高程点，通过周围高程点内插得出其高程），取平均值与设计高程相减。
然后通过指定的方格边长得到每个方格的面积，再用长方体的体积计算公式得到填挖方量。
方格网法简便直观，易于操作，因此这一方法在实际工作中应用非常广泛。
用方格网法算土方量，设计面可以是平面，也可以是斜面，还可以是三角网，如图8-38所示。
图8-38 方格网土方计算对话框1、设计面是平面时的操作步骤：l用复合线画出所要计算土方的区域，一定要闭合，但是尽量不要拟合。
因为拟合过的曲线在进行土方计算时会用折线迭代，影响计算结果的精度。
l选择“工程应用\方格网法土方计算”命令。
l命令行提示：“选择计算区域边界线”；选择土方计算区域的边界线（闭合复合线）。
l屏幕上将弹出如图8-38方格网土方计算对话框，在对话框中选择所需的坐标文件；在“设计面”栏选择“平面”，并输入目标高程；在“方格宽度”栏，输入方格网的宽度，这是每个方格的边长，默认值为20米。
由原理可知，方格的宽度越小，计算精度越高。
但如果给的值太小，超过了野外采集的点的密度也是没有实际意义的。
l点击“确定”，命令行提示：最小高程=XX.XXX ,最大高程=XX.XXX总填方=XXXX.X立方米, 总挖方=XXX.X立方米同时图上绘出所分析的方格网，填挖方的分界线(绿色折线)，并给出每个方格的填挖方，每行的挖方和每列的填方。
结果如图8-39所示。
图8-39 方格网法土方计算成果图2、设计面是斜面时的操作步骤：设计面是斜面的时候的，操作步骤与平面的时候基本相同，区别在于在方格网土方计算对话框中“设计面”栏中，选择“斜面【基准点】”或“斜面【基准线】”如果设计的面是斜面（基准点），需要确定坡度、基准点和向下方向上一点的坐标，以及基准点的设计高程。
cass边坡土方量的计算方法
cass边坡土方量的计算方法
边坡是土石体工程中的重要组成部分，其稳定性需要得到保障。
计算边坡的土方量是设计的重要步骤之一，其中cass边坡土方量的计算方法是一种常用的方法。
首先，需要对边坡进行测量和建模，确定其坡度、高度和宽度等参数。
然后按照设计要求，将边坡分为若干个小区域，对每个小区域进行土方量的计算。
cass边坡土方量的计算方法主要采用三角法和梯形法。
在三角法中，需要根据边坡的坡度和高度，计算出每个小区域的横截面积，再根据三角形面积公式计算土方量。
而在梯形法中，则是将每个小区域分成若干个梯形，计算每个梯形的土方量，再将其相加得到整个小区域的土方量。
需要注意的是，在计算过程中还需要考虑到边坡的土体性质、地质条件等因素，以及对土方量的误差进行修正和调整。
综上所述，cass边坡土方量的计算方法是一种比较简单且常用的方法，但在实际使用中需要注意各种因素的综合考虑，以确保计算结果的准确性和可靠性。
- 1 -。
(完整版)南方CASS方格网计算土方量流程总结
南方CASS方格网计算土方量流程总结一、方格网计算由三个要素组成：计算范围+原地面标高数据文件+完成面标高三角网二、计算范围计算范围一定要用复合线（PL）画，且最后闭合（CAD按c闭合）；三、生成原地面标高数据文件要将原地面标高生成高程点坐标数据文件（*.dat），方法有以下2种：1、对有坐标数据（X,Y,H）的，直接在记事本上按以下格式（序号，编码，Y，X，H）操作：1，，Y，X，H2，，Y，X，H……….另存为*.dat文件。
2、对于CAD图上有原地面标高的，可以直接在图上导出来建立数据文件（*.dat）步骤：工程应用——高程点生成数据文件——无编码文件；注意：原地面高程点所在图层不要有完成面标高存在，否则计算结果不准确！四、生成完成面标高三角网文件要将完成面标高生成三角网文件（*.sjw）1、首先要生成完成面标高数据文件（*.dat）,步骤同上生成原地面标高数据文件；2、接着生成三角网：第一步：建立DTM模型，可以由已有设计标高数据文件或图面高程点生成。
步骤：等高线——建立DTM——（由已有数据文件或图面高程点生成）；第二步：建立三角网并生成三角网文件；步骤：等高线——三角网存取——写入文件（*.sjw）五、方格网法计算过程步骤：工程应用——方格网法土方计算——确定范围——高程点数据文件*.dat（原地面）——三角网文件*.sjw(完成面)。
特别注意问题：1、计算范围一定要是复合闭合线；2、对于直接在CAD导出标高数据生成文件时候，原地面标高数据和完成面标高数据不要在同一图层。
土方量计算一、方格网法Cass7.0 软件中的方格网法，需要提供计算区域的“高程点数据坐标文件”作为计算的依据，其具体计算操作如下：首先是导入“高程点坐标数据文件”，然后选择设计面：1）、当设计面为平面时，需要输入“目标高程”，在“方格宽度”一项中输入你需要设置的方格网规格，例如输入20m 则为才用20m×20m 方格网进行土方计算；2）、当设计面为斜面时，有“基准点”和“基准线”两种方法，其原理是相同的，只是计算条件不同而已。
