表7.3—4土石坝混凝土面板浇筑工序质量评定表填表说明
土料填筑单元工程施工质量验收评定表填表要求
土料填筑单元工程施工质量验收评定表填表要求
填表时必须遵守“填表基本规定”，并应符合下列要求：
1．本表适用于土石坝防渗体土料铺填施工，其他土料铺填可参照执行。
土方填筑料（土料）的材料质量指标应符合设计要求。
土方填筑料在铺填前，应进行碾压试验，以确定碾压方式及碾压质量控制参数。
2．单元工程划分：宜以工程设计结构或施工检查验收的区、段、层划分，每一区、段的每一层划分为一个单元工程。
3．单元工程量填写本单元土料填筑工程量（m3）。
4．土料铺填施工单元工程宜分为结合面处理、卸料及铺填、土料压实、接缝处理4个工序，其中土料压实工序为主要工序，用△标注。
本表是在表 1.6.1~表 1.6.4工序施工质量验收评定合格的基础上进行。
5．单元工程施工质量验收评定应提交下列资料：
（1）施工单位应提交单元工程中所含工序（或检验项目）验收评定的检验资料。
（2）各项实体检验项目的检验记录资料。
（3）监理单位应提交对单元工程施工质量的平行检测资料。
6．单元工程质量标准：
（1）合格等级标准：各工序施工质量验收评定应全部合格；各项报验资料应符合SL 631— 2012的要求。
（2）优良等级标准：各工序施工质量验收评定应全部合格，其中优良工序应达到50%及以上，且主要工序应达到优良等级；各项报验资料应符合SL 631—2012的要求。
________________________工程。
现浇混凝土护坡单元工程施工质量验收评定表填表说明
现浇混凝土护坡单元工程施工质量验收评定表填表说明
填表时必须遵守“填表基本规定”，并符合以下要求。
1.单元工程划分：宜按施工段长30～50m划分为一个单元工程，丁坝、垛的护坡工程宜按每个坝、垛划分为一个单元工程。
2.单元工程量：填写本单元工程量（m³）。
3.本单元工程分为基础面处理、模板安装、钢筋制作及安装（如果含筋）、混凝土浇筑（含养护、脱模）、现浇混凝土护坡外观质量检查5个工序，其中混凝土浇筑（含养护、脱模）、现浇混凝土护坡外观质量检查工序宜为主要工序。
本表是在表
4.14.1～表4.14.5工序质量验收评定后完成。
4.单元工程施工质量验收评定应提交下列资料。
（1）施工单位应提交单元工程中所含工序（或检验项目）验收评定的检验资料，原材料、拌和物与各项实体检验项目的检验记录资料。
（2）监理单位应提交对单元工程施工质量的平行检测资料。
5.单元工程质量标准。
（1）合格标准：各工序施工质量验收评定应全部合格；各项报验资料应符合SL634—2012的要求。
（2）优良标准：各工序施工质量验收评定应全部合格，其中优良工序应达到50%及以上，且主要工序应达到优良等级；各项报验资料应符合SL634—2012的要求。
土石坝单元工程质量验收表格
单元工程质量评定表（共有51个表式）本部分的表格系根据水利部、能源部颁发的《水利水电基本建设工程单元工程质量评定标准》SL38—92、《碾压式土石坝施工技术规范》SDJ213—83、《混凝土面板坝堆石坝施工规范》SL49—94、《土石坝碾压式沥青混凝土防渗墙施工规范》SD220—87及《浆砌石坝施工技术规范》SD120—84编制。
适用于大中型碾压式土石坝、浆砌石坝工程及虽不属于大中型工程，但坝高大于50M的浆砌石坝工程。
其他工程可参照使用。
单元工程或工序质量检验内容按表中所列内容由施工单位自检，建设（监理）单位复核。
检测数量及单元工程、工序质量等级评定标准按照《水利水电基本建设工程单元工程质量等级评定标准》SL38—92规定执行。
表中加“△”者为主要工序。
凡在“质量标准”栏中有“设计规定”、“符合设计”者，应注明设计具体规定（要求）。
水利水电工程土石坝坝基及岸坡处理单元工程质量评定表水利水电工程坝基及岸坡清理工序质量评定表表7.1-1水利水电工程防渗体岩基及岸坡开挖工序质量评定表水利水电工程坝基及岸坡地质构造处理工序质量评定表水利水电工程坝基及岸坡渗水处理工序质量评定表水利水电工程土质防渗体填筑单元工程质量评定表水利水电工程土石坝土质防渗体结合面处理工序质量评定表水利水电工程土石坝土质防渗体卸料及铺填工序质量评定表水利水电工程土石坝土质防渗体压实工序质量评定表水利水电工程土石坝土质防渗体接缝处理工序质量评定表水利水电工程土石坝混凝土面板单元工程质量评定表水利水电工程土石坝混凝土面板基面清理工序质量评定表水利水电工程土石坝混凝土面板滑模制作及安装、滑模轨道安装工序质量评定表水利水电工程土石坝混凝土面板止水片(带)制作及安装工序质量评定表土石坝混凝土面板浇筑工序质量评定表水利水电工程沥青混凝土心墙单元工程质量评定表水利水电工程基础面处理与沥青混凝土结合层面处理工序质量评定表水利水电工程沥青混凝土心墙模板工序质量评定表水利水电工程沥青混凝土制备工序质量评定表水利水电工程心墙沥青混凝土的摊铺与碾压工序质量评定表水利水电工程沥青混凝土面板整平层(含排水层)单元工程质量评定表水利水电工程沥青混凝土面板防渗层单元工程质量评定表水利水电工程沥青混凝土面板封闭层单元工程质量评定表水利水电工程沥青混凝土面板与刚性建筑物连接单元工程质量评定表水利水电工程砂砾坝体填筑单元工程质量评定表水利水电工程堆石坝体填筑单元工程质量评定表水利水电工程反滤工程单元工程质量评定表表7.11水利水电工程垫层工程单元工程质量评定表水利水电工程护坡工程单元工程质量评定表水利水电工程排水工程单元工程质量评定表水利水电工程浆砌石体基岩连接工程单元工程质量评定表水利水电工程水泥砂浆砌石体单元工程质量评定水利水电工程水泥砂浆砌石体浆砌石体层面处理工序质量评定表水利水电工程水泥砂浆砌石体砌筑工序质量评定表水利水电工程混凝土砌石体单元工程质量评定表水利水电工程浆砌石坝混凝土面板单元工程质量评定表水利水电工程浆砌石坝混凝土面板与浆砌石接触面处理、施工缝处理、模板工序质量评定表续表7.18-1水利水电工程浆砌石坝面板混凝土浇筑工序质量评定表水利水电工程浆砌石坝混凝土心墙单元工程质量评定水利水电工程浆砌石坝水泥砂浆勾缝单元工程质量评定表水利水电工程浆砌石溢洪道溢流面单元工程质量评定表水利水电工程浆砌石溢洪道溢流面砌筑工序质量评定表。
A表2.4.5 混凝土面板浇筑工序施工质量验收评定表 及填表说明
表2.4.5 混凝土面板浇筑工序
施工质量验收评定表填表要求
填表时必须遵守“填表基本规定”，并应符合下列要求：
1．本表适用于混凝土面板浇筑工序的施工质量验收评定。
2．单位工程、分部工程、单元工程名称及部位填写应与表2.4相同。
3•各检验项目的检验方法及检验数量按表B-23的要求执行。
4．工序施工质量验收评定应提交下列资料：
（1）施工单位各班（组）初检记录、施工队复检记录、施工单位专职质检员终检记录，工序中各施工质量检验项目的检验资料。
（2）监理单位对工序中施工质量检验项目的平行检测资料。
5．工序质量标准：
（1）合格等级标准：
1）主控项目，检验结果应全部符合SL 632—2012的要求。
2）一般项目，逐项应有70%及以上的检验点合格，且不合格点不应集中分布。
3）各项报验资料应符合SL 632—2012的要求。
（2）优良等级标准：
1）主控项目，检验结果应全部符合SL 632—2012的要求。
2）一般项目，逐项应有90%及以上的检验点合格，且不合格点不应集中分布。
3）各项报验资料应符合SL 632—2012的要求。
________________________工程。

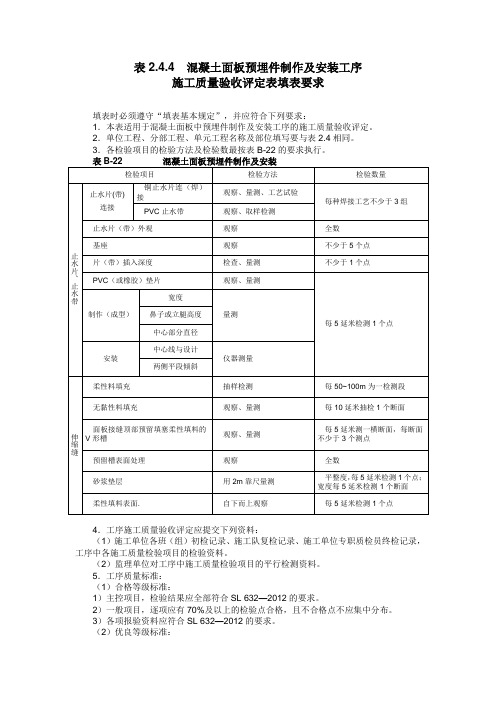

A表2.4.4 混凝土面板预埋件制作及安装工序施工质量验收评定表 及填表说明
表2.4.4 混凝土面板预埋件制作及安装工序
施工质量验收评定表填表要求
填表时必须遵守“填表基本规定”，并应符合下列要求：
1．本表适用于混凝土面板中预埋件制作及安装工序的施工质量验收评定。
2．单位工程、分部工程、单元工程名称及部位填写要与表2.4相同。
3．各检验项目的检验方法及检验数最按表B-22的要求执行。
4．工序施工质量验收评定应提交下列资料：
（1）施工单位各班（组）初检记录、施工队复检记录、施工单位专职质检员终检记录，工序中各施工质量检验项目的检验资料。
（2）监理单位对工序中施工质量检验项目的平行检测资料。
5．工序质量标准：
（1）合格等级标准：
1）主控项目，检验结果应全部符合SL 632—2012的要求。
2）一般项目，逐项应有70%及以上的检验点合格，且不合格点不应集中分布。
3）各项报验资料应符合SL 632—2012的要求。
（2）优良等级标准：
1）主控项目，检验结果应全部符合SL 632—2012的要求。
2）一般项目，逐项应有90%及以上的检验点合格，且不合格点不应集中分布。
3）各项报验资料应符合SL 632—2012的要求。
________________________工程。

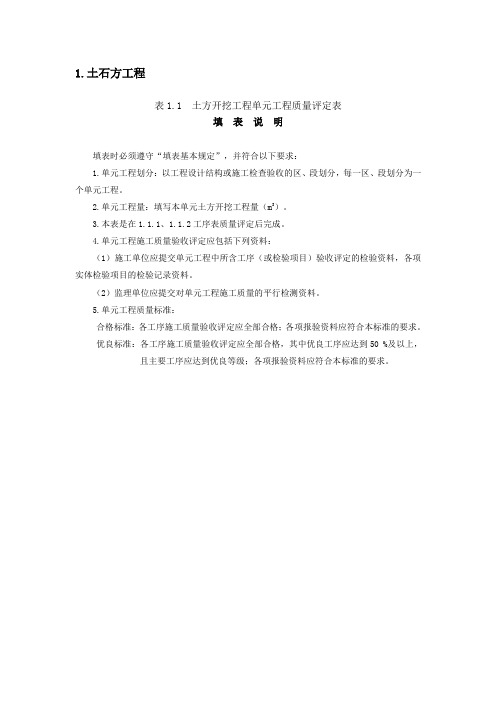

1.土石方工程质量评定表及填表说明
1.土石方工程表1.1 土方开挖工程单元工程质量评定表填表说明填表时必须遵守“填表基本规定”，并符合以下要求：1.单元工程划分：以工程设计结构或施工检查验收的区、段划分，每一区、段划分为一个单元工程。
2.单元工程量：填写本单元土方开挖工程量（m3）。
3.本表是在1.1.1、1.1.2工序表质量评定后完成。
4.单元工程施工质量验收评定应包括下列资料：（1）施工单位应提交单元工程中所含工序（或检验项目）验收评定的检验资料，各项实体检验项目的检验记录资料。
（2）监理单位应提交对单元工程施工质量的平行检测资料。
5.单元工程质量标准：合格标准：各工序施工质量验收评定应全部合格；各项报验资料应符合本标准的要求。
优良标准：各工序施工质量验收评定应全部合格，其中优良工序应达到50 %及以上，且主要工序应达到优良等级；各项报验资料应符合本标准的要求。
水利水电工程表1.1.1表土及土质岸坡清理工序施工质量验收评定表填表说明填表时必须遵守“填表基本规定”，并符合以下要求：1.单位工程、分部工程、单元工程名称及部位填写要与表1.1相同，工序编号为本《工序施工质量验收评定表》编号。
2.检验（测）方法及数量：表土及土质岸坡清理施工检验方法及数量26水利水电工程表1.1.2 软基或土质岸坡开挖工序施工质量验收评定表填表说明填表时必须遵守“填表基本规定”，并符合以下要求：1.单位工程、分部工程、单元工程名称及部位填写要与表1.1相同，工序编号为本《工序施工质量验收评定表》编号。
2.检验（测）方法及数量：软基或土质岸坡开挖施工检验方法及数量28水利水电工程表1.2 岩石岸坡开挖工程单元工程质量评定表填表说明填表时必须遵守“填表基本规定”，并符合以下要求：1.单元工程划分：以施工检查验收的区、段划分，每一区、段为一个单元工程。
2.单元工程量：填写本单元开挖工程量（m3）。
3.本表是在1.2.1、1.2.2工序表质量评定后完成。
4.单元工程施工质量验收评定应包括下列资料：（1）施工单位应提交单元工程中所含工序（或检验项目）验收评定的检验资料，各项实体检验项目的检验记录资料。
2普通混凝土工程质量评定表及填表说明
2. 混凝土工程表2.1 普通钢筋混凝土单元工程质量评定表填表说明填表时必须遵守“填表基本规定”，并符合以下要求：1.单元工程划分：宜以混凝土浇筑仓号或一次检查验收范围划分。
对混凝土浇筑仓号，应按每一仓号分为一个单元工程；对排架、梁、板、柱等构件，应按一次检查验收的范围分为一个单元工程。
2.单元工程量：填写本单元工程混凝土浇筑量（m3）。
3.本单元工程分为基础面或施工缝处理、模板安装、钢筋制作及安装、预埋件（止水、伸缩缝等）制作及安装、混凝土浇筑（含养护、脱模）、外观质量检查6个工序，其中钢筋制作及安装、混凝土浇筑（含养护、脱模）工序宜为主要工序。
本表是在表2.1.1～2.1.6工序质量验收评定后完成。
4. 单元工程施工质量验收评定应提交下列资料：（1）施工单位应提交单元工程中所含工序（或检验项目）验收评定的检验资料，原材料、拌和物与各项实体检验项目的检验记录资料。
（2）监理单位应提交对单元工程施工质量的平行检测资料。
5.单元工程质量标准合格标准：各工序施工质量验收评定应全部合格；各项报验资料应符合本标准的要求。
优良标准：各工序施工质量验收评定应全部合格，其中优良工序应达到50 %及以上，且主要工序应达到优良等级；各项报验资料应符合本标准的要求。
112水利水电工程113表2.1.1 基础面、施工缝工序施工质量验收评定表填表说明填表时必须遵守“填表基本规定”，并符合以下要求：1.单位工程、分部工程、单元工程名称及部位填写要与表2.1相同。
2..检验（测）方法及数量：3. 工序施工质量验收评定应提交下列资料：（1）施工单位各班（组）的初检记录、施工队复检记录、施工单位专职质检员终检记录；工序中各施工质量检验项目的检验资料。
（2）监理单位对工序中施工质量检验项目的平行检测资料。
4.工序质量标准合格标准：（1）主控项目，检验结果应全部符合本标准的要求。
（2）一般项目，逐项应有70 %及以上的检验点合格，且不合格点不应集中分布。
面板堆石坝垫层单元工程施工质量验收评定表填表要求
面板堆石坝垫层单元工程施工质量验收评定表填表要求
填表时必须遵守“填表基本规定”，并应符合下列要求：
1．单元工程划分：宜以垫层工程施工的区、段划分，每一区、段划分为一个单元工程。
2．单元工程量填写本单元面板堆石坝垫层料工程量（m3）。
3．垫层料铺填单元工程施工宜分为垫层料铺填、压实2个工序，其中垫层料压实工序为主要工序，用△标注。
本表是在表1.10.1、表1.10.2工序施工质量验收评定合格的基础上进行。
4．单元工程施工质量验收评定应提交下列资料：
（1）施工单位应提交单元工程中所含工序（或检验项目）验收评定的检验资料。
（2）各项实体检验项目的检验记录资料。
（3）监理单位应提交对单元工程施工质量的平行检测资料。
5．单元工程质量标准：
（1）合格等级标准：各工序施工质量验收评定应全部合格；各项报验资料应符合SL 631— 2012的要求。
（2）优良等级标准：各工序施工质量验收评定应全部合格，其中优良工序应达到50%及以上，且主要工序应达到优良等级；各项报验资料应符合SL 631—2012的要求。
___________________________工程。
【工程表格模板】混凝土砌石体单元工程质量评定表填表说明
表7.17填表说明填表时必须遵守“填表基本规则”，并符合以下要求：1、单元工程划分：按砌石体施工检查验收层、段划分，每砌筑3-5m高的施工段为一个单元工程。
2、单元工程量：填写本单元砌石体工程量m3。
3、保证项目项次2、4、5质量标准为符合设计要求，因内容多，本例采取将具体要求另页写出附于表后，在相应栏中填写（见附页）。
基本项目项次2质量标准分为粗料石砌筑和毛石砌筑两类，本例砌石体为粗料石，在粗料石旁打“√”。
允许偏差项目，高程项分重力坝、拱坝、支墩坝，本例为重力坝，故在重力坝字旁打“√”。
4、检测数量：保证项目：项次3，翻撬检查每砌筑层不少于3块，每砌筑4-5m高，进行一次钻孔压水试验，每100m2坝面钻孔3处，每次试验不少于3孔。
项次4坝高1/3以下，每砌筑10m高挖试坑一组；坝高1/3以上，砌体试坑组数由设计、施工单位共同商定。
基本项目：项次1抽查3处，每处面积不少于10m2。
项次2每100m2坝面抽查1处，每处面积不少于10m2，每单元不少于3处。
项次3抽查3处，每处面积不少于10m2。
允许偏差项目（1）重力坝。
沿坝轴线方向每10-20m测1点，每单元工程不少于10点。
（2）拱坝、支墩坝，沿坝轴线方向每3-5m测1点，每单元工程不少于20点。
5、质量标准：合格：保证项目符合质量评定标准；基本项目和允许偏差项目均符合相应的合格质量标准。
优良：保证项目符合质量评定标准；基本项目全部符合相应的合格质量标准。
其中必须有≥50%的项目符合优良质量标准，同时基本项目第3项与允许偏差项目必须优良。
表7.2-1 土石坝土质防渗体结合面处理工序质量评定表填表说明
表7.2-1填表说明
填表时必须遵守“填表基本规则”，并符合以下要求：
1、表头单位工程、分部工程、单元工程及施工单位按照表7.2填
写。
2、单元工程量，先填写单元工程量，再填本单元结合层面处理面
积。
3、检验方法：保证项目、基本项目以观察检查和查看施工记录为
主。
4、保证项目2质量标准为按“设计要求处理”，由于设计要求内
容多，故注明（设计要求“见附页”）。
5、质量标准
合格：保证项目符合相应的质量标准；基本项目符合相应的合格质量标准。
优良：保证项目符合相应的质量评定标准；基本项目符合相应的质量评定合格标准，其中必须有一项符合优良质量标准。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
表7.3—4土石坝混凝土面板浇筑工序质量评定表填表说明
填表时必须遵守“填表基本规定”，并符合以下要求。
1．表头单位工程、分部工程、单元工程及施工单位按照表7.3填写。
2．单元工程量：本工序工程量与单元工程量相同。
3．保证项目质量标准：项次1有“满足设计、符合设计要求”等规定，须将该栏中将
设计要求数值写出，并用“（）”标明。如本例为抗压C20，抗渗为W8，抗冻F150。
4．检测数量：保证项目第1项次强度，趾板每块至少一组，面板每班至少一组；抗冻、
抗渗，趾板每500m3一组，面板每3000m2一组。
基本项目项次1，坍落度检测每班不少于3次。
允许偏差项目：每10延米测1点。
5．工序质量标准。
合格：保证项目符合相应的质量评定标准；基本项目符合相应的合格质量标准；允许偏
差项目每项应有大于等于70%的测点在相应的允许偏差质量标准范围内。
优良：保证项目符合相应的质量评定标准；基本项目中，须有大于等于50%达到优良质
量标准，其余达合格（或优良）质量标准；允许偏差项目中每项须有大于等于90%的测点
在相应的允许偏差质量标准范围内。
水利水电工程
表7.3-4 土石坝混凝土面板浇筑工序质量评定表
单位工程名称 单元工程量
分部工程名称 施工单位
单元工程名称、部位 检验日期 年 月 日
项
次
保证项目 质量标准 检验记录
1
混凝土配合
比及施工质
量
满足设计抗压、抗渗、抗冻、抗腐蚀要
求
2
特殊要求
采用滑模，混凝土连续浇筑，不允许仓
面混凝土有初凝现象，否则按冷缝处理
3
混凝土表面
无蜂窝、麻面、孔洞及露筋
4
面板裂缝
无贯穿性裂缝
项
次
基本项目 质量标准 检 验 记 录
质量等级
合格 优良 合格 优良
1
坍落度 混凝土稠度基本均匀，坍落度偏离设计中值不大于2cm 混凝土稠度均匀，坍落度偏离设计中值不大于1cm
2
入仓混凝
土（每层铺
厚不大于
30cm）
铺料及时，均匀，层
厚符合规定，仓面平
整，无明显骨料集中
现象
铺料及时，均匀，层
厚符合规定，仓面平
整，钢筋上无凝固水
泥浆等附着物，无骨
料集中现象
3
混凝土振
捣
振捣基本均匀、密实 振捣均匀、密实，侧模、止水附近的混凝
土捣实仔细
4
混凝土脱
模后
脱模混凝土基本不出现鼓胀，拉裂现象，局部不平整及时抹平 表面无鼓胀，拉裂现
象，表面抹面及时、
均匀、外观光滑平整
5
混凝土养
护
养护及时，在90d内
保持面板表面湿润
对新脱模的混凝土进
行有效保护，连续养
护至水库蓄水时为
止，养护期面板表面
保持湿润
6
表面裂缝 受压区有少量小于0.3mm发状缝；受拉区有少量小于0.2mm发状裂缝 无
项次 允许偏差项目 设计值 允许偏差
（mm）
实 测 值
合格数（点） 合格率
（%）
1 面板厚度
5 表面平整度
评 定 意 见 单元工程质量等级
保证项目全部符合质量标准，基本项目全部合格，其中优良率 %；允许
偏差项目中每项有 %、 %的测点在允许偏差质量标准范围内
施工单位 年 月 日 建设 （监理） 单位
年 月 日
水利水电工程
表7.3-4 土石坝混凝土面板浇筑工序质量评定表
单位工程名称 ××右坝段 单元工程量 混凝土155m3
分部工程名称 混凝土防渗面板 施工单位 ×××工程局
单元工程名称、部位 坝面板Ⅰ 检验日期 ×年 ×月 ×日
项
次
保证项目 质量标准 检验记录
1
混凝土配合比及施工质量 满足设计抗压、抗渗、抗冻、抗腐蚀要求（C25、W8、F150） 配合比及施工质量，符合设计要求，原材料、混凝土抗压、
抗渗、抗冻符合设计要求及有关规定，具体参数见原材料及
混凝土抗压、抗渗、抗冻检验报告
2
特殊要求
采用滑模，混凝土连续浇筑，不允许仓
面混凝土有初凝现象，否则按冷缝处理
用滑模，混凝土连续浇筑，仓面混凝土无初凝现象
3
混凝土表面
无蜂窝、麻面、孔洞及露筋 无蜂窝、麻面、孔洞及露筋
4
面板裂缝
无贯穿性裂缝 无贯穿性裂缝
项
次
基本项目 质量标准 检 验 记 录
质量等级
合格 优良 合格 优良
1
坍落度 混凝土稠度基本均匀，坍落度偏离设计中值不大于2cm 混凝土稠度均匀，坍落度偏离设计中值不大于1cm 混凝土稠度基本均匀，坍落度设计5~7cm，共测12次，实测值4.5~6.5cm √
2
入仓混凝
土（每层铺
厚不大于
30cm）
铺料及时，均匀，层
厚符合规定，仓面平
整，无明显骨料集中
现象
铺料及时，均匀，层
厚符合规定，仓面平
整，钢筋上无凝固水
泥浆等附着物，无骨
料集中现象
铺料及时，均匀，层厚基本符合
规定，仓面基本平整，无明显骨料集中 √
3
混凝土振
捣
振捣基本均匀、密实 振捣均匀、密实，侧模、止水附近的混凝
土捣实仔细
有次序，无漏振，振捣基本均匀，
密实，止水附近的混凝土捣实仔细 √
4
混凝土脱模后 脱模混凝土基本不出现鼓胀，拉裂现象，局部不平整及时抹平 表面无鼓胀，拉裂现象，表面抹面及时、均匀、外观光滑平整 表面无鼓胀、拉裂现象，对局部
不平整及时用砂浆抹平
√
5
混凝土养护 养护及时，在90d内保持面板表面湿润 对新脱模的混凝土进行有效保护，连续养护至水库蓄水时为止，养护期面板表面保持湿润 专人洒水养护，在水库蓄水前一
直保持面板表面湿润
√
6
表面裂缝 受压区有少量小于0.3mm发状缝；受拉区有少量小于0.2mm发状裂缝 无 无 √
项次 允许偏差项目 设计值（mm） 允许偏差
（mm）
实 测 值
合格数（点） 合格率
（%）
1 面板厚度 300 －50~＋100
310，325，330，240，250，280，300，350，410，
360，355
9 81.8
5
表面平整
度
30
10，12，15，18，12，15，20，32，31，28，25 9 81.8
评 定 意 见 单元工程质量等级
保证项目全部符合质量标准，基本项目全部合格，其中优良率 33.3 %；允许
偏差项目中每项有 81.8 %、 81.8 %的测点在允许偏差质量标准范围内
合格
施工单位 ××× ×年 ×月 ×日 建设 （监理） 单位 ×××
×年 ×月 ×日
