压力变送器的温度范围介绍
压力变送器使用说明书
压力变送器使用说明书一、前言压力变送器是一种常用的测量仪器，用于检测和转换压力信号。
本说明书旨在向用户提供使用压力变送器的相关指南。
二、产品结构和原理1. 产品结构压力变送器主要由以下组件构成：- 压力传感器：用于感知被测介质的压力变化。
- 信号处理电路：用于转换、放大和调整压力信号，并输出标准信号。
- 外壳：用于保护内部元件，防止外界环境对其产生不良影响。
- 连接电缆：用于将变送器与外部控制系统连接。
2. 工作原理压力变送器的工作原理基于电阻应变测量技术。
当被测介质的压力作用于传感器上时，传感器内部的电阻发生变化，这个变化将通过信号处理电路转换成标准信号输出。
三、安装与调试1. 安装前准备在安装压力变送器之前，用户需要对以下几个方面进行准备：- 确定安装位置：应选择干燥、通风的地方，并避免与振动源、高温源等物体靠近。
- 检查设备完整性：确保产品完整无损，无松动零件或破损情况。
2. 安装步骤按照以下步骤进行压力变送器的安装：（1）将压力变送器固定在测量点上，确保其与被测介质接触紧密。
（2）使用合适的密封材料，将变送器与管道连接处进行密封，避免泄漏问题。
（3）根据实际情况选择合适的电缆接线方式，并进行连接。
3. 调试与检测安装完成后，用户需要进行以下调试与检测操作：（1）检查电缆连接是否牢固、正确。
（2）打开控制系统，观察压力变送器输出信号的稳定性。
（3）通过已知压力源校准压力变送器，确保其测量准确性。
（4）注意观察输出信号是否在指定范围内，避免超出量程导致信号失真。
四、注意事项1. 温度限制压力变送器在使用过程中需要注意温度限制，避免超出产品规定的温度范围，以免造成性能损害或产品故障。
2. 环境条件压力变送器应在无腐蚀、无剧烈振动和无强尘埃的环境下使用，避免对产品造成不良影响。
3. 定期维护用户应定期对压力变送器进行维护，包括清洁、校准、检查电缆连接等，以确保其长期稳定工作。
4. 电气安全在进行电气接线时，务必断电操作，并按照产品提供的电气连接图进行正确接线，以确保安全使用。
罗斯蒙特压力变送器
传递给中心的灌充液，中心的灌充液将压力传递到 δ －室 传感器中心的传感膜片上。传感膜片是一个张紧的弹性元 件， 其位移随所受差压而变化（对于GP表压变送器，大气 压力如同施加在传感膜片的低压侧一样）。AP绝压变送器， 低压侧始终保持一个参考压力。传感膜片的最大位移量为 0.004英寸（0.10毫米），且位移量与压力成正比。两侧的 电容极板检测传感膜片的位置。传感膜片和电容极板之间 的电容差值被转换为相应的电流，电压或数字HAPT ®(高速 可寻址远程发送器数据公路)输出信号。
(1) 只适。用于不带直管段的孔板组件 (2) 在0 F以下时，如要求提高密封性能，请向工厂咨询。
47
1151系列压力变送器
表1.静压测试压力
型号 1151DP 1151HP 1151AP 1151GP
量程3-8 量程9 量程0 1151LT 150级法兰 300级法兰
P1 静压测试
测试压力 3,000psi 6,750psi 2,000psi
16个字符 32个字符 日，月，年 秒 选择输出方式 型号代码信息 型号代码信息 型号代码信息 型号代码信息 型号代码信息 安装或不安装 具体选型信息 高或低 关或开
接液O 型环
图6. 法兰分解图 标准 氟橡胶(Viton ® )(2) W2 丁腈橡胶(Buna N) W3 乙烯- 丙烯(Ethylene-Propylene) W4 Aflas W5 铜O型环,用于真空场合 (非接液件,仅用于 1151LT) W6 弹顶特氟隆 内有一个哈氏合金弹簧，弹簧与过程液体接触。如果哈氏 合金不适用，请向厂家查询。(可耐最大工作压力 2,000psi （13.79MPa))
数据组态（智能型） 组态数据存贮在变送器线路板上的永久性 EEPROM
流量计仪表参数
压力变送器 3.介质：水 4.工作温度范围：－20～＋50℃ 5.连接方式：法兰 1.测量范围：湿度: 0% ~ 99% R.H. 湿度变送器 2.分辨率 0.1% R.H. 3.温度: 0~ +60℃ 4.连接方式：法兰 1.阀板形式：带V型切口的部分球面； 2.材质要求：阀体材质WCB 3.公称压力：1.6mpa 4.公称通径：DN100、150、250 5.介质：水 气动调节阀 6.连接方式：对夹式 7.使用温度：-20～+60℃ 8.气源压力：500kPa；
备注
1.水泵汇管前50mm.用于对管路中水温测量。 2.被检表组线下游的汇管上，距离DN150口径右 100mm。用于夹表器测压。
3.罐下孔300处，中孔7000处，上孔14000-300处
罐高14000-300处，安全压力1.4Mpa
罐高14000-300处
激光干涉仪

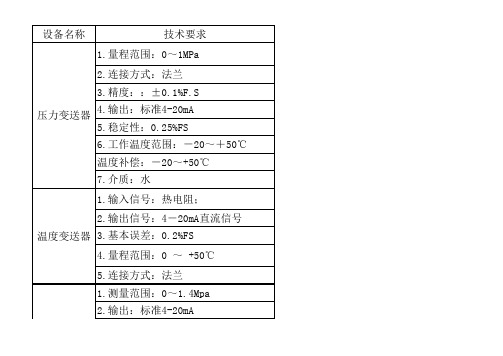

1.DN100、150、250管路标准表程范围：0～1MPa 2.连接方式：法兰 3.精度：：±0.1%F.S 4.输出：标准4-20mA 5.稳定性：0.25%FS 6.工作温度范围：－20～＋50℃ 温度补偿：－20～+50℃ 7.介质：水 1.输入信号：热电阻； 2.输出信号：4－20mA直流信号
压力变送器
温度变送器 3.基本误差：0.2%FS 4.量程范围：0 ～ +50℃ 5.连接方式：法兰 1.测量范围：0～1.4Mpa 2.输出：标准4-20mA 压力变送器
9.附件包括：增速器、气控阀、限位 开关、电磁阀、锁止阀、调速器、位 置发送器以及其它必备部件 1.扬程：50m 水泵 2.功率：30kw、90kw 3.流量：150m3/h、450m3/h
位置
1.水泵汇管前100mm.用于对泵出水压力检测。 2.被检表组的上游汇管上，距离DN150口径左 100mm，用于对被检表零点检测。 3.被检表组线下游的汇管上，距离DN150口径左 100mm。用于夹表器测压。
森纳士压力变送器选型手册2010
2.1 安装前请仔细阅读产品使用说明书，并核对产品的相关信息。 2.2 变送器应安装于通风、干燥、无蚀、阴凉处，如露天安装应加防护罩，避免阳光照射和雨 淋，避免变送器性能降低或出现故障。
2
R
2.3 变送器属精密仪器，安装时忌强力冲击、摔打。 2.4 按接线图正确连接。 2.5 注意保护变送器引出电缆。在工业现场使用时，建议使用金属管保护或者架空。切勿松动电 缆引出端的密封螺帽，避免潮气进入。 2.6 清洁变送器压力接口和引压孔时，应使用三氯乙烯或酒精注入引压孔中，并轻轻晃动，再将 液体倒出，如此反复多次。禁止使用任何器具伸入引压孔中，以避免损伤敏感芯体。
Q/ (GZ) SNS4 -2008
隔 爆 型 d I , d II CT6 本 安 型 i a I , i a II C T 4、i a II BT 4
公司简介
广州森纳士仪器有限公司是致力于压力变送器、温度变送器研发和生产的外商独资高 新技术企业 ，公司创立于1995年，位于国家级软件基地--广州天河软件园柯木塱园区。
概 述：
DG系列标准型压力变送器选用国际著名公司高精度，高稳定性压力传感器组件，经过高可靠性的放 大电路 及精密温度补偿 ，将被测介质的 压力转换成4～20mADC、0～5VDC，0～10VDC及1～5VDC等标准电 信号， 高质量的传感器、精湛的封装技 术以及完善 的装配工艺确保了该产品的优异 质量和最佳 性能。该 产品有 多种接口形式和多种引线方式， 能够最大限 度的满足客户的需要，适用于各 种测量控制 设备的配 套使用。
注释：本公司选型样本所示产品示意图及安装方法仅供客户参考，产 品技术性能参数指标与使用方法如有不明之处请与本公司联系，本公司对 样本所列举技术参数有最终解释权。如有变更，恕不另行通知。
压力变送器的参数设定
压力变送器的参数设定1.零点校准：零点校准是指在没有压力作用时，变送器输出的电信号为零的状态。
校准时应确保变送器的进口和排气管道中没有压力，调节零点校准螺丝使输出信号稳定在零值附近。
2.满度校准：满度校准是指在满量程（通常为标定量程的85%~95%）压力下，变送器输出的电信号达到预定的数值。
满度校准通常使用气源或液体压力源，确保输入压力稳定，并调节满度校准螺丝使输出信号等于预定值。
3.量程设定：量程设定是指确定变送器的工作范围，通常由最小量程和最大量程两个值确定。
在进行量程设定时，应根据实际需求选择合适的量程范围，并在参数设置中输入相应的数值。
4.输出信号类型：压力变送器的输出信号通常有4~20mA和0~10V两种类型。
在参数设定中，需要选择输出信号的类型，并根据所选类型输入对应的数值。
5.外部零点和满度调整：有些压力变送器提供了外部零点和满度调整功能，允许用户通过外部信号对零点和满度进行实时调整。
在参数设定中，应根据实际需要选择是否启用外部调整功能，并输入相应的校准数值。
6.通信协议和地址设置：一些高级压力变送器具有通信功能，可以通过现场总线或串口与其他设备进行数据交互。
在参数设定中，需要选择合适的通信协议，并设置设备的地址信息。
7.报警和保护设定：一些压力变送器具有报警和保护功能，当压力超过设定的上下限时会触发报警或保护动作。
在参数设定中，需要设置报警和保护的阈值，并选择相应的动作方式和延时时间。
8.温度补偿：压力变送器的工作温度会对其准确性和稳定性产生影响。
一些高级变送器具有温度补偿功能，可以通过输入温度传感器的信号来对压力输出进行补偿。
在参数设定中，需要设置温度补偿的范围和补偿系数。
9.过量程保护：为了防止过压损坏，压力变送器通常具有过量程保护功能。
在参数设定中，需要设置过压阈值和动作方式，当输入压力超过阈值时会触发过量程保护动作。
总之，压力变送器的参数设定需要根据实际需求和仪器的特性进行合理选择。
压力变送器使用说明书
压力变送器使用说明书使用说明书一、产品简介压力变送器是一种用于测量和转换压力信号的仪器，广泛应用于工业自动化控制系统中。
本使用说明书旨在向用户介绍如何正确操作和使用压力变送器，以确保其正常工作并提供准确的结果。
二、产品特点1. 多功能显示屏：压力变送器配备了一个多功能显示屏，可实时显示当前的压力值，并具有高亮度和大字体，方便用户在各种环境下清晰读取。
2. 高精度测量：压力变送器采用先进的传感技术，能够提供高精度的压力测量结果，误差范围小于0.5%。
3. 可调量程：用户可以根据实际需求调整压力变送器的量程，以适应不同压力范围的测量要求。
4. 反向保护功能：压力变送器具有反向保护功能，可有效防止错误安装或逆向操作造成的设备损坏。
三、使用步骤1. 安装：在安装压力变送器之前，请务必确认管道和接口的清洁度，并确保压力变送器和管道之间的连接紧固可靠。
请注意避免弯曲或扭曲导致的应力集中。
2. 电气连接：将压力变送器的电源线与电气系统连接，确保正负极连接正确。
务必遵守相关安全规范，以防止短路或电击。
3. 参数设置：使用说明书中提供的操作界面设置功能，根据实际测量需求，配置压力变送器的参数。
包括量程范围、输出信号类型等。
4. 稳定运行：打开电源并激活压力变送器，观察显示屏上的压力数值是否稳定。
如果数值不稳定或显示异常，请检查电气连接和参数设置是否正确。
四、注意事项1. 请勿将压力变送器暴露于过高的温度或湿度环境中，以免影响其正常运行。
2. 避免将压力变送器安装在易受冲击或振动的位置，以免影响测量的准确性。
3. 请勿随意改动压力变送器的内部结构或电气连接，以防止设备故障或损坏。
4. 如果发现压力变送器的测量结果与实际情况不符，请检查是否存在误操作或其他外部干扰，并及时联系售后服务。
五、维护保养1. 定期检查压力变送器的外部连接是否松动，如有必要，请进行紧固。
2. 请定期清洁压力变送器的外壳和显示屏，避免灰尘或污渍影响操作和读数的清晰度。
立格压力变送器说明书
立格压力变送器说明书
立格（LUGB）压力变送器是一种用于测量液体、气体或蒸汽压
力的设备，它将压力信号转换为标准的电信号输出，通常为4-20mA
电流信号或0-5V电压信号。
这种变送器通常被广泛应用于工业自动
化控制系统中，用于监测和控制压力变化。
立格压力变送器的说明书通常包括以下内容：
1. 产品介绍，说明产品的型号、规格、特点和适用范围。
2. 技术参数，包括测量范围、精度、输出信号类型、工作温度、工作压力等技术指标。
3. 结构原理，介绍产品的内部结构、工作原理和传感器类型。
4. 安装与使用，详细说明产品的安装方法、使用注意事项、校
准步骤以及维护保养方法。
5. 应用领域，列举产品的典型应用场景和行业领域。
6. 故障排除，介绍产品常见故障及排除方法。
7. 认证与标准，说明产品通过的认证和符合的标准。
8. 注意事项，包括产品的运输、存储、安装和使用过程中需要注意的事项。
总的来说，立格压力变送器说明书是用户了解和正确使用该产品的重要参考资料，可以帮助用户更好地掌握产品的特性和正确的使用方法，确保产品的正常运行和使用寿命。
用户在阅读说明书时应该仔细阅读，按照说明书的指导进行操作，以免造成不必要的损失。
SP-801-2型通用压力变送器说明书
SP-801/802型压力变送器选用进口、高精度敏感元件，产品可在多种环境下使用，内部传感器及放大电路进行高低温补偿，使压力变送器的整体性能得到了很大的提升.该变送器整体结构紧凑,电子外壳采用合金铝,连接基座不锈钢组成,便于安装,使用方便,易于维护.两线制4～20mA输出，抗干扰能力强，适于远距离传输.另有国际通用的标准信号0～10mA, 0～20mA, 1～5V,0～5V, 0～10V输出,可供用户多种选择.本产品广泛用于石油、化工、电力、海洋、给排水、科研等领域的压力测量和控制。
１零点,量程可调,迁移范围宽.２可配置线性100%指针表,3 1/2LCD或3 /12LED数字显示表。
３防爆类型：本安型符合GB3836·4-83 要求；隔爆型符合GB3836·2-83要求。
技术参数：注:具体参数可根据客户要求定制或见本产品出厂说明书.SP-801选型表注：型号，量程范围，测压形式，输出信号，接口尺寸，引线方式，供电电源为必选区。
现场显示，防爆类型为任选区。
负载：与供电电源有关，负载阻抗R与电源电压V的关系式为R≤50（V—12）Ω。
（工厂一般用24VDC供电，负载250Ω）注：带数显表头时，负载能力有所降低SP-802选型表注：型号，量程范围，测压形式，输出信号，接口尺寸，引线方式，供电电源为必选区。
现场显示，防爆类型为任选区。
负载：与供电电源有关，负载阻抗R与电源电压V的关系式为R≤50（V—12）Ω。
（工厂一般用24VDC供电，负载250Ω）注：带数显表头时，负载能力有所降低SP-801结构尺寸:·电子外壳：合金铝·主体结构：不锈钢·重量：约1.0kg ·涂层：塑料喷涂现场连线:Z---调零电位器 S---调量程电位器SP-802简易型结构尺寸:主体结构：不锈钢重量：约1.0kg电气连接注意：如无计量设备，请勿调节量程（S）电位器。
奥特仪表 AT3051GP智能压力变送器 说明书
AT3051GP 智能压力变送器用于测量液体、气体或蒸汽的液位、密度和压力，然后将其转变成4～20mA DC 信号输出。
AT3051GP 可与HART 手操器相互通讯，通过它进行设定，监控。
智能压力变送器AT3051GPGeneralSpecifications 一般规格书1. 性能规格（零基准校验范围，参考条件下，硅油充液，316L 不锈钢隔离膜片。
）1.1.参考精度±0.1%校验量程1.2.稳定性6个月，±0.1%URL 1.3.环境温度影响零点误差：±0.2%URL/56℃总体误差：±（0.2%URL+0.18%校验量程）/56℃1.4. 振动影响：在任意轴向上，200H z 下振动影响为±0.05%URL/g 1.5.电源影响：小于±0.005%输出量程/伏特。
1.6.负载影响：没有负载影响，除非电源电压有变化。
1.7.电磁干扰/射频干扰（EMI/RFI 影响）由20至1000MHz ，场强达至30V/M 时，输出漂移小于±0.1%量程。
1.8.安装位置影响零点漂移至多为±0.25kPa 。
所有的零点漂移都可修正掉；对量程无影响。
2. 功能规格2.1.测量范围：见选型表2.2.零点与量程可用本机量程和零点按钮调整，或用HART 手操器远程调整2.3.零点正、负迁移零点负迁移时，量程下限必须大于或等于-URL ；零点正迁移时，量程上限必须小于或等于+URL 。
校验量程必须大于或等于最小量程。
2.4.输出4～20mA DC ，用户可选择线性或平方根输出,数字过程变量叠加在4～20mA DC 信号上，可供采用HART 协议的上位机使用2.5.阻尼时间常数时间常数可调，以0.1秒递增，由最小至16.0秒。
2.6.环境温度极限不带液晶表头：-40至85℃带液晶表头：-30至60℃2.7. 过程温度极限充硅油：-40至104℃充惰性液：-18至85℃2.8.贮存温度极限不带液晶表头：-46至110℃带液晶表头：-40至70℃2.9.环境湿度0-100%相对湿度2.10.过压极限16变送器在下列限值内工作时不会损坏：测量范围至6.90MPa:0-13.9MPa测量范围至20.68MPa:0-31.02MPa测量范围至41.37MPa:0-51.71MPa3. 安装3.1.3.2.HART 通讯3.2.1.通讯要求：要求有一个最小250Ω电阻3.2.2.通讯距离：用多芯双绞线时最大可达1.5km ，通讯距离因电缆类型而异。
SMOWO PST-M 小巧型压力变送器 说明书
型号 PST-M
版本 6/09
电话: (021)66713763/4/5 传真: (021)66713767
PST-M 小巧型压力变送器
●全不锈钢外壳，结构紧凑，重量轻，免维护 ●标准螺纹引压测量方式 ●激光调阻补偿零点和温度性能 ●高可靠性和稳定性，适应恶劣环境，适用多种腐蚀性介质 ●电缆或接插件引线方式，可加装显示表头 ●适用于各种动、静态气体、液体介质的压力测量 ●多种测压方式，量程范围广
外形尺寸（单位：mm 一般误差：±1mm）
航空接插头
霍斯曼接头 -1-
技术指标
产品描述 外壳 重量 膜片 安装 量程范围 O 型密封圈 电缆 性能指标 精度
长期稳定性
响应时间 使用环境参数
过压
工作温度 补偿温度 贮存温度 零点温度系数 满度温度系数 外壳防护等级
不锈钢 1Cr18Ni9Ti 约 240g
不锈钢 316L 标准螺纹安装 -0.1MPa…-0.2Kpa～0/0～0.2kPa…400MPa
氟橡胶 聚乙烯
±0.05%FS/±0.1%FS/±0.2%FS/±0.5%FS 量程≥50Kpa，＜±0.2%FS/年 量程＜50Kpa，＜±0.≥%FS/年 ≤1 毫秒
量程≥50Kpa，2～5 倍 量程＜50Kpa，1.5～3 倍
上海天贺自动化仪表有限公司
上海市宝山区锦秋路 699 弄 10-151 号 电话：（021）66713763/4/5 传真：（021）66713767
G、A
测量范围 0～3.5MPa 0～7MPa…100Mpa 0～100Mpa 以上
备注 G、S
S
G
表压型
A
绝压型
S
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
压力变送器的温度范围介绍
压力变送器是一种常用的工业自动化测量仪器，用于将过程中的压力信号转换为标准化的电信号输出，供控制系统或显示设备使用。
在工业生产中，压力变送器具有广泛的应用，涉及到不同的环境和工艺条件，因此对其温度范围有着严格的要求。
一般情况下，压力变送器的温度范围包括工作温度范围和储存温度范围两个方面。
工作温度范围是指压力变送器正常工作的温度范围。
不同型号和品牌的压力变送器工作温度范围可能有所不同，一般情况下，通常可在其产品手册上查找具体的数值。
一般来说，工作温度范围可分为两种类型，一种是常温型，另一种是高温型。
常温型压力变送器适用于一般的室温工作环境，其工作温度范围通常为-20℃到80℃之间。
这种类型的压力变送器适用于大多数的工业场所，如工厂、车间等。
在这个温度范围内，常温型压力变送器能够正常工作，并保持稳定的输出信号。
高温型压力变送器适用于高温环境下的工业生产，其工作温度范围通常为-20℃到150℃之间，甚至更高。
这种类型的压力变送器采用了特殊的材料和设计，能够在高温环境中长时间稳定工作。
高温型压力变送器广泛应用于石油、化工、冶金等行业，以满足高温条件下的测量需求。
除了工作温度范围，压力变送器还有储存温度范围的要求。
储存温度范围是指在不使用压力变送器时，其应储存在的温度范围。
一般情况下，压力变送器的储存温度范围要比工作温度范围更宽一些，以确保长时间的储存不会对其性能产生影响。
常温型压力变送器的储存温度范围通常为-
40℃到85℃之间，而高温型压力变送器的储存温度范围通常为-40℃到125℃之间。
需要注意的是，在实际使用中，压力变送器的温度范围是需要根据具
体的应用需求进行选择的。
不同的工艺条件和工业环境可能会对压力变送
器的温度范围有不同的要求，因此在选择和使用压力变送器时需要充分考
虑实际情况并选择合适的型号和品牌。
综上所述，压力变送器的温度范围包括工作温度范围和储存温度范围
两个方面。
工作温度范围通常分为常温型和高温型两种类型，常温型适用
于-20℃到80℃的室温环境，高温型适用于-20℃到150℃以上的高温环境。
储存温度范围要比工作温度范围更宽一些，以保证压力变送器在长时间储
存时不会受到影响。
选择和使用压力变送器时，需要根据具体的应用需求
和环境条件来确定合适的温度范围。
