RS485总线的布线规范及注意事项

RS-485接口电路的硬件设计的5点注意事项

RS-485接口电路的硬件设计的5点注意事项RS一485接口是一种基于平衡发送和差分接收的串行总线，具有很强的抗共模干扰能力，在适当的波特率下传输距离远；同时易于进行网络扩展，被广泛的应用在很多工业现场。

RS-485通常应用于一对多点的主从应答式通信系统中，RS-485接口电路的硬件设计的5点注意事项。

1.保证系统上电时的RS-485芯片处于接收输入状态。

对于收发控制端TC建议采用MCU引脚通过反相器进行控制,不宜采用MCU引脚直接进行控制,以防止MCU上电时对总线的干扰。

2.总线隔离。

RS-485总线为并接式二线制接口,一旦有一只芯片故障就可能将总线“拉死”,因此对其二线口VA、VB与总线之间应加以隔离。

通常在VA、VB与总线之间各串接一只4~10Ω的PTC电阻,同时与地之间各跨接5V的TVS二极管,以消除线路浪涌干扰。

如没有PTC电阻和TVS二极管,可用普通电阻和稳压管代替。

3.总线匹配。

总线匹配有两种方法,一种是加匹配电阻,位于总线两端的差分端口VA与VB之间应跨接120Ω匹配电阻,以减少由于不匹配而引起的反射、吸收噪声,有效地抑制了噪声干扰。

但匹配电阻要消耗较大电流,不适用于功耗限制严格的系统。

另外一种比较省电的匹配方案是RC 匹配,利用一只电容C 隔断直流成分,可以节省大部分功率,但电容C的取值是个难点,需要在功耗和匹配质量间进行折衷。

除上述两种外还有一种采用二极管的匹配方案,这种方案虽未实现真正的匹配,但它利用二极管的钳位作用,迅速削弱反射信号达到改善信号质量的目的,节能效果显著。

4.RO及DI端配置上拉电阻。

异步通信数据以字节的方式传送,在每一个字节传送之前,先要通过一个低电平起始位实现握手。

为防止干扰信号误触发RO(接收器输出)产生负跳变,使接收端MCU进入接收状态,建议RO外接10kΩ上拉电阻。

5.合理选用芯片。

例如,对外置设备为防止强电磁(雷电)冲击,建议选用TI的75LBC184等防雷击芯片,对节点数要求较多的可选用SIPEX的SP485R。

RS485总线知识

RS485总线常识1、RS485总线基本特性根据RS485工业总线标准，RS485工业总线为特性阻抗120Ω的半双工通讯总线，其最大负载能力为32个有效负载（包括主控设备与被控设置）。

2、RS485总线传输距离当使用0.56mm（24AWG）双绞线作为通讯电缆时，根据波特率的不同，最大传输距离理论值如下表：当使用较细的通讯电缆，或者在电磁干扰较强的环境使用本产品，或者总线上连接有较多的设备时，最大传输距离相应缩短；反之，最大距离加长。

3、连接方式与终端电阻1) RS485工业总线标准要求各设备之间采用菊花链式连接方式，两头必须接有120Ω终端电阻（如图一所示），简化连接可采用图二的接线方式，但“D”段距离不能超过7米。

图一图二2) 球机终端120Ω匹配电阻的连接方式球机终端120Ω匹配电阻可通过在球机底盘上的拨码开关拨码来连接，如图三所示。

球机出厂时，120Ω匹配电阻默认为未接入，可通过把拨码开关的第10位拨到ON，把120Ω匹配电阻接入线路。

反之，如果不接入120Ω匹配电阻，则把第10位拨到OFF即可。

图三4、实际应用中的问题实际施工使用中用户常采用星形连接方式，此时终端电阻必须连接在线路距离最远的两个设备上（如图四，1＃与15＃设备），但是由于该连接方式不符合RS485工业标准的使用要求，因此在各设备线路距离较远时，容易产生信号反射、抗干扰能力下降等问题，导致控制信号的可靠性下降。

此时，出现的现象为球机完全不受控，或自行运转无法停止等。

图四对于这种情况，建议采用增加一个RS485分配器。

该产品可以有效地将星形连接转换为符合RS485工业标准所规定的连接方式，从而避免产生问题，提高通信可靠性，如图五所示。

图五5、RS485总线常见故障解决。

机房动环系统中RS485通讯总线规范的内容

机房动环系统中RS485通讯总线规范的内容

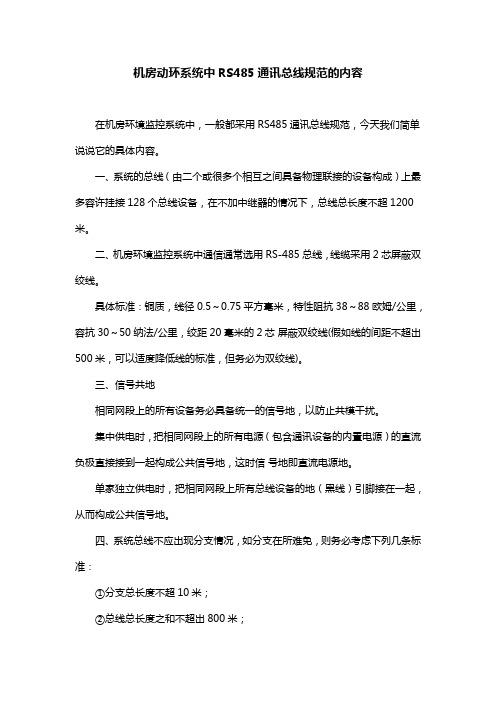

在机房环境监控系统中，一般都采用RS485通讯总线规范，今天我们简单说说它的具体内容。

一、系统的总线（由二个或很多个相互之间具备物理联接的设备构成）上最多容许挂接128个总线设备，在不加中继器的情况下，总线总长度不超1200米。

二、机房环境监控系统中通信通常选用RS-485总线，线缆采用2芯屏蔽双绞线。

具体标准：铜质，线径0.5～0.75平方毫米，特性阻抗38～88欧姆/公里，容抗30～50纳法/公里，绞距20毫米的2芯屏蔽双绞线(假如线的间距不超出500米，可以适度降低线的标准，但务必为双绞线)。

三、信号共地
相同网段上的所有设备务必具备统一的信号地，以防止共模干扰。

集中供电时，把相同网段上的所有电源（包含通讯设备的内置电源）的直流负极直接接到一起构成公共信号地，这时信号地即直流电源地。

单家独立供电时，把相同网段上所有总线设备的地（黑线）引脚接在一起，从而构成公共信号地。

四、系统总线不应出现分支情况，如分支在所难免，则务必考虑下列几条标准：
①分支总长度不超10米；
②总线总长度之和不超出800米；
③该分支线上的设备数量不超50个。

所有通信信号线应尽可能杜绝干扰源，信号线应走弱电井，不可以与强电（如220伏住宅电源）或射频信号线路（如CATV、大信号音频线）并行走线，若并行走线，间距应超过0.5米。

所有线路的接点务必选用焊接或镙丝卡紧的连接方式，并做防潮及防水处理，比如，可将对接点焊接后用防水胶布缠紧或用环氧树脂密封处理。

485布线规范及调试方法

485总线结构的门禁系统布线规范及调试方法第一章澄清几个概念:概念一: 485总线的通讯距离可以达到1200米.其实只是485总线结构理论上在理想环境的前提下才有可能使得传输距离达到1200米.一般是指通讯线材优质达标,波特率9600,只有一台485设备才能使得通讯距离达到1200米,而且能通讯并不代表每次通讯都正常.所以通常485总线实际的稳定的通讯距离远远达不到1200米. 负载485设备多,线材阻抗不合乎标准,线径过细,转换器品质不良,设备防雷保护,波特率的加高等等因素都会降低通讯距离.概念二: 485总线可以带128台设备进行通讯.其实并不是所有485转换器都能够带128台设备的.要根据485转换器内芯片采用的型号和485设备芯片采用的型号来判断的.谁低就谁的.一般485芯片负载能力有三个级别 32台 128台 256台. 理论上的标称往往实际上是达不到的.通讯距离越长,波特率越高,线径越细,线材质量越差,转换器品质越差,转换器电能供应不足(无源转换器),防雷保护越强这些都会大大降低真实负载数量.概念三: 485总线是一种最简单最稳定最成熟的工业总线结构.这种概念是错误的.应该是: 485总线是一种用于设备联网的经济型的传统的工业总线方式. 通讯质量是需要根据施工经验进行测试和调试的. 485总线虽然简单,但必须严格安装施工规范进行布线.第二章严格几个施工规范:485+和485-条数据线一定要互为双绞.布线一定要布多股屏蔽双绞线,多股是为了备用,屏蔽是为了出现特殊情况时调试,双绞是因为485通讯采用差模通讯原理,双绞的抗干扰性最好.不采用双绞线,是极端错误的.485总线一定要是手牵手式的总线结构,坚决杜绝星型连接和分叉连接.设备供电的交流电及机箱一定要真实接地,而且接地良好.有很多地方表面上有三角插座,其实根本没有接地,要小心.接地良好时,可以确保设备被雷击浪涌冲击静电累计时可以配合设备的防雷设计较好地释放能量.保护485总线设备和相关芯片不受伤害.避免和强电走在一起,以免强电对其干扰.第三章几种常见的通讯故障:通讯不上,无反应.可以上传数据,但不可以下载数据.通讯时,系统提示受到干扰.或者不通讯时,通讯指示灯也不停地闪烁.有时能通讯上,有时通讯不上.有的指令可以通,有的指令不可以通.第四章推荐几个调试方法:首先要确保设备接线正确,且严格合乎规范.共地法: 用1条线或者屏蔽线将所有485设备的GND地连接起来,这样可以避免所有设备之间存在影响通讯的电势差.终端电阻法: 在最后一台485设备的485+和485-上并接 120欧姆的终端电阻来改善通讯质量.中间分段断开法: 通过从中间断开来检查是否是设备负载过多通讯距离过长某台设备损害对整个通讯线路的影响等原因.单独拉线法: 单独简易暂时拉一条线到设备,这样可以用来排除是否是布线引起了通讯故障.更换转换器法: 随身携带几个转换器,这样可以排除是否是转换器质量问题影响了通讯质量.笔记本调试法: 先保证自己随身携带的电脑笔记本是通讯正常的设备,替换客户电脑,来进行通讯,如果可以,则表明客户的电脑的串口有可能被损害或者受伤.第五章提出几个建议和忠告:建议用户使用和购买门禁厂家提供的485转换器或者厂家指定推荐品牌的485转换器.门禁厂家会对与其配套的485转换器做大量的测试工作,并且会单独要求485厂家安装其固定的性能参数进行生产和品质检测,所以和其门禁设备具备较好的兼容性.千万不要贪图便宜购买杂牌厂家的485转换器.严格安装485总线的施工规范进行施工,杜绝任何侥幸心理.对线路较长负载较多的情况采用主动科学的有预留的解决方案.如果通讯距离过长,建议如果超过500米就采用中继器或者485HUB来解决问题. 如果负载数过多,建议如果一条总线上超过30台就采用485HUB来解决问题.现场调试带齐调试设备.现场调试一定要随身携带几个确保以前可以接长距离和多负载的转换器一台常用的电脑笔记本测试通路断路的万用表几个120欧姆的终端电阻。

485布线规范及调试方法

485总线结构的门禁系统布线规范及调试方法第一章澄清几个概念:概念一: 485总线的通讯距离可以达到1200米.其实只是485总线结构理论上在理想环境的前提下才有可能使得传输距离达到1200米.一般是指通讯线材优质达标,波特率9600,只有一台485设备才能使得通讯距离达到1200米,而且能通讯并不代表每次通讯都正常.所以通常485总线实际的稳定的通讯距离远远达不到1200米. 负载485设备多,线材阻抗不合乎标准,线径过细,转换器品质不良,设备防雷保护,波特率的加高等等因素都会降低通讯距离.概念二: 485总线可以带128台设备进行通讯.其实并不是所有485转换器都能够带128台设备的.要根据485转换器内芯片采用的型号和485设备芯片采用的型号来判断的.谁低就谁的.一般485芯片负载能力有三个级别 32台 128台 256台. 理论上的标称往往实际上是达不到的.通讯距离越长,波特率越高,线径越细,线材质量越差,转换器品质越差,转换器电能供应不足(无源转换器),防雷保护越强这些都会大大降低真实负载数量.概念三: 485总线是一种最简单最稳定最成熟的工业总线结构.这种概念是错误的.应该是: 485总线是一种用于设备联网的经济型的传统的工业总线方式. 通讯质量是需要根据施工经验进行测试和调试的. 485总线虽然简单,但必须严格安装施工规范进行布线.第二章严格几个施工规范:485+和485-条数据线一定要互为双绞.布线一定要布多股屏蔽双绞线,多股是为了备用,屏蔽是为了出现特殊情况时调试,双绞是因为485通讯采用差模通讯原理,双绞的抗干扰性最好.不采用双绞线,是极端错误的.485总线一定要是手牵手式的总线结构,坚决杜绝星型连接和分叉连接.设备供电的交流电及机箱一定要真实接地,而且接地良好.有很多地方表面上有三角插座,其实根本没有接地,要小心.接地良好时,可以确保设备被雷击浪涌冲击静电累计时可以配合设备的防雷设计较好地释放能量.保护485总线设备和相关芯片不受伤害.避免和强电走在一起,以免强电对其干扰.第三章几种常见的通讯故障:通讯不上,无反应.可以上传数据,但不可以下载数据.通讯时,系统提示受到干扰.或者不通讯时,通讯指示灯也不停地闪烁.有时能通讯上,有时通讯不上.有的指令可以通,有的指令不可以通.第四章推荐几个调试方法:首先要确保设备接线正确,且严格合乎规范.共地法: 用1条线或者屏蔽线将所有485设备的GND地连接起来,这样可以避免所有设备之间存在影响通讯的电势差.终端电阻法: 在最后一台485设备的485+和485-上并接 120欧姆的终端电阻来改善通讯质量.中间分段断开法: 通过从中间断开来检查是否是设备负载过多通讯距离过长某台设备损害对整个通讯线路的影响等原因.单独拉线法: 单独简易暂时拉一条线到设备,这样可以用来排除是否是布线引起了通讯故障.更换转换器法: 随身携带几个转换器,这样可以排除是否是转换器质量问题影响了通讯质量.笔记本调试法: 先保证自己随身携带的电脑笔记本是通讯正常的设备,替换客户电脑,来进行通讯,如果可以,则表明客户的电脑的串口有可能被损害或者受伤.第五章提出几个建议和忠告:建议用户使用和购买门禁厂家提供的485转换器或者厂家指定推荐品牌的485转换器.门禁厂家会对与其配套的485转换器做大量的测试工作,并且会单独要求485厂家安装其固定的性能参数进行生产和品质检测,所以和其门禁设备具备较好的兼容性.千万不要贪图便宜购买杂牌厂家的485转换器.严格安装485总线的施工规范进行施工,杜绝任何侥幸心理.对线路较长负载较多的情况采用主动科学的有预留的解决方案.如果通讯距离过长,建议如果超过500米就采用中继器或者485HUB来解决问题. 如果负载数过多,建议如果一条总线上超过30台就采用485HUB来解决问题.现场调试带齐调试设备.现场调试一定要随身携带几个确保以前可以接长距离和多负载的转换器一台常用的电脑笔记本测试通路断路的万用表几个120欧姆的终端电阻。

RS485总线常见技术问题解答！网友看完：涨知识了，不用再瞎搞了

RS485总线常见技术问题解答！网友看完：涨知识了，不用再瞎搞了RS485总线通过拉动一对总线来扩展检测设备，然后将模块连接到总线，并将检测设备连接到模块。

一般情况下，模块与探测设备放在一起，这样线材耗费少、施工费用低、扩展方便。

在RS485总线布线或者使用中经常会遇到一些问题，我们该如何解决呢？下面给大家详细讲解一下RS485总线常见技术问题解答，希望对您有所帮助。

一、RS485总线距离能达到多远？当线材满足要求时，一条RS485总线最多可达1200米。

如果距离超过1200米，每个额外的加一个RS485总线中继器可以再延长1200米。

二、RS485总线的线材有什么要求？一般来说，推荐使用1.0 mm 2以上的屏蔽双绞线，但是当RS485总线距离较短时，可以适当降低线材要求，如下所示:1、RS485总线距离小于200米：可以使用0.5 mm 2以上的普通线材。

2、RS485总线距离超过200米但小于500米：使用0.75 mm 2以上的普通双绞线。

3、RS485总线距离超过500米但小于1200米：使用1.0 mm 2以上的屏蔽双绞线。

三、RS485总线的施工有什么要求？1、尽量用一条干线将每台RS485总线设备串联起来，如果有支路，RS485总线设备到干线支路尽可能短，最好不超过5米。

2、如果干线不是一条，而是有几条大支路，那么几条大支路的总线长度不应超过800米。

如果超过这个距离，通过在分支增加总线中继器，每增加加一个个中继器，可以增加两个分支。

3、RS485总线应远离高压设备，如220伏交流线路、荧光灯、高压变压器等。

例如，如果你使用220伏交流电，两者之间的最小距离应该超过20厘米。

4、在野外，很少有建筑物，电子设备容易受到雷击。

此时，最好将信号线和电源线放在金属管中，埋在20厘米以下的土壤中。

每根金属管都焊接在一起，金属管的两端都应连接到地线。

四、很多设备串联起来，距离远，电源电压下降严重，设备的末端部分几乎不能工作，如何解决？1、如果电压降不大，可以通过增加2-5伏来工作。

RS485总线基本入门常识

RS485 总线基本入门常识及布线问题1.RS485 总线基本特性根据RS485 工业总线标准，RS485 工业总线为特性阻抗120Ω的半双工通讯总线，其最大负载能力为32 个有效负载（包括主控设备与被控设备）2. RS485 总线传输距离当使用0.56mm(24AWG)双绞线作为通讯电缆时，根据波特率的不同，最大传输距离理论值如下3. 连接方式与终端电阻a) RS485工业总线标准要求各设备之间采用菊花链式连接方式，两头必须接有120Ω终端电阻。

（如图1）简化连接可采用图2，但“D”段距离不得超过7 米图(1)图(2)b) 设备终端120Ω电阻的连接方式：（如图3）设备终端电阻120Ω电阻在控制电路板上已备有，共有两种连接方式. 图3中为出厂时的缺省连接方式，此时控制电路板上的跳线帽插接在2～3插座位置上，这时120Ω电阻未接入。

当需要接入120Ω电阻时，要将图中的控制电路上面的跳线帽从2～3位置拔下来，然后插接在1～2位置。

这样120Ω电阻接入电路中。

图(3)4. 实际使用中的问题实际施工使用中用户常采用星形链接方式，此时终端电阻必须连接在线路距离最远的两个设备上（如图4）中1 ＃与15 ＃设备，但是由于该连接方式不符合RS485 工业标准的使用要求，因此在各设备线路距离较远时，容易产生信号反射、抗干扰能力下降等问题，导致控制信号的可靠性下降。

反映现象为球机完全或间断不受控制或自行运转无法停止。

对于这种情况建议采用可以与之匹配的 RS485 分配器。

该产品可以有效地将星型连接转换为符合RS485 工业标准所规定的连接方式，从而避免产生问题，提高通信可靠性。

图(4)图(5) 1。

485总线应采用什么样的通讯线必须采用国际上通行的屏蔽双绞线。

我们推荐用的屏蔽双绞线的型号为RVSP2*0.5（二芯屏蔽双绞线，每芯由16股的0.2mm的导线组成）。

采用屏蔽双绞线有助于减少和消除两根485通信线之间产生的分布电容以及来自于通讯线周围产生的共模干扰。

485布线规范及调试方法解析

485总线结构的门禁系统布线规范及调试方法第一章澄清几个概念:概念一: 485总线的通讯距离可以达到1200米.其实只是485总线结构理论上在理想环境的前提下才有可能使得传输距离达到1200米.一般是指通讯线材优质达标,波特率9600,只有一台485设备才能使得通讯距离达到1200米,而且能通讯并不代表每次通讯都正常.所以通常485总线实际的稳定的通讯距离远远达不到1200米. 负载485设备多,线材阻抗不合乎标准,线径过细,转换器品质不良,设备防雷保护,波特率的加高等等因素都会降低通讯距离.概念二: 485总线可以带128台设备进行通讯.其实并不是所有485转换器都能够带128台设备的.要根据485转换器内芯片采用的型号和485设备芯片采用的型号来判断的.谁低就谁的.一般485芯片负载能力有三个级别 32台 128台 256台. 理论上的标称往往实际上是达不到的.通讯距离越长,波特率越高,线径越细,线材质量越差,转换器品质越差,转换器电能供应不足(无源转换器),防雷保护越强这些都会大大降低真实负载数量.概念三: 485总线是一种最简单最稳定最成熟的工业总线结构.这种概念是错误的.应该是: 485总线是一种用于设备联网的经济型的传统的工业总线方式. 通讯质量是需要根据施工经验进行测试和调试的. 485总线虽然简单,但必须严格安装施工规范进行布线.第二章严格几个施工规范:485+和485-条数据线一定要互为双绞.布线一定要布多股屏蔽双绞线,多股是为了备用,屏蔽是为了出现特殊情况时调试,双绞是因为485通讯采用差模通讯原理,双绞的抗干扰性最好.不采用双绞线,是极端错误的.485总线一定要是手牵手式的总线结构,坚决杜绝星型连接和分叉连接.设备供电的交流电及机箱一定要真实接地,而且接地良好.有很多地方表面上有三角插座,其实根本没有接地,要小心.接地良好时,可以确保设备被雷击浪涌冲击静电累计时可以配合设备的防雷设计较好地释放能量.保护485总线设备和相关芯片不受伤害.避免和强电走在一起,以免强电对其干扰.第三章几种常见的通讯故障:通讯不上,无反应.可以上传数据,但不可以下载数据.通讯时,系统提示受到干扰.或者不通讯时,通讯指示灯也不停地闪烁.有时能通讯上,有时通讯不上.有的指令可以通,有的指令不可以通.第四章推荐几个调试方法:首先要确保设备接线正确,且严格合乎规范.共地法: 用1条线或者屏蔽线将所有485设备的GND地连接起来,这样可以避免所有设备之间存在影响通讯的电势差.终端电阻法: 在最后一台485设备的485+和485-上并接 120欧姆的终端电阻来改善通讯质量.中间分段断开法: 通过从中间断开来检查是否是设备负载过多通讯距离过长某台设备损害对整个通讯线路的影响等原因.单独拉线法: 单独简易暂时拉一条线到设备,这样可以用来排除是否是布线引起了通讯故障.更换转换器法: 随身携带几个转换器,这样可以排除是否是转换器质量问题影响了通讯质量.笔记本调试法: 先保证自己随身携带的电脑笔记本是通讯正常的设备,替换客户电脑,来进行通讯,如果可以,则表明客户的电脑的串口有可能被损害或者受伤.第五章提出几个建议和忠告:建议用户使用和购买门禁厂家提供的485转换器或者厂家指定推荐品牌的485转换器.门禁厂家会对与其配套的485转换器做大量的测试工作,并且会单独要求485厂家安装其固定的性能参数进行生产和品质检测,所以和其门禁设备具备较好的兼容性.千万不要贪图便宜购买杂牌厂家的485转换器.严格安装485总线的施工规范进行施工,杜绝任何侥幸心理.对线路较长负载较多的情况采用主动科学的有预留的解决方案.如果通讯距离过长,建议如果超过500米就采用中继器或者485HUB来解决问题. 如果负载数过多,建议如果一条总线上超过30台就采用485HUB来解决问题.现场调试带齐调试设备.现场调试一定要随身携带几个确保以前可以接长距离和多负载的转换器一台常用的电脑笔记本测试通路断路的万用表几个120欧姆的终端电阻。

RS485通讯常见故障、解决方法以及布线安装注意事项!

RS485通讯常见故障、解决方法以及布线安装注意事项！做电气自动化工程很多时候会接触到RS485通讯，很多新手不是很了解，今天我们就来聊聊RS485相关的应用，你会发现里面的知识确实有不少，那么我们就选择—些平时在工程中会考虑到的问题供大家参考。

（一）什么是RS485总线？工业现场经常要采集多点数据，模拟信号或开关信号，一般用到RS485总线，RS-485采用半双工工作方式，支持多点数据通信。

RS-485总线网络拓扑一般采用终端匹配的总线型结构。

即采用一条总线将各个节点串接起来，不支持环形或星型网络。

RS485无具体的物理形状，根据工程的实际情况而采用的接口，RS485采用差分信号负逻辑，+2V�+ 6V表示"O",-6V�-2V表示II1 II。

RS485有两线制和四线制两种接线，四线制只能实现点对点的通信方式，现很少采用，现在多采用的是两线制接线方式，这种接线方式为总线式拓朴结构在同—总线上最多可以挂接32个结点。

根据485总线结构理论，在理想环境的前提下，485总线传输距离可以达到1200米。

其条件是通讯线材优质达标，波特率为9600,只负载—台485设备，才能使得通讯距离达到1200米，所以通常485总线实际的稳定的通讯距离往往达不到1200米。

如果负载485设备多，线材阻抗不合乎标准，线径过细，转换器品质不良，设备防雷保护复杂和波特率的提高等等因素都会降低通讯距离。

（二）RS485线缆与传输距离中间分段断开法通过从中间断开来检查是否设备负载过多、通讯距离过长、某台设备对整个通讯线路的影响等。

单独拉线法单独简易拉一条线到设备，这样可以用来排除是否是布线引起了通讯故障。

更换转换器法随身携带几个转换器，这样可以排除是否是转换器质量问题影响了通讯质量。

笔记本调试法先保证自己随身携带的电脑笔记本是通讯正常的设备，用它来替换客户电脑进行通讯，如果正常，则表明客户的电脑的串口有可能被损害或者受伤。

RS485通讯注意事项

RS485通讯注意事项一、布线走线走得好，可以很大程度减少干扰的影响，提高通讯的可靠性，但我们在实践中往往对此认识不足。

如为了走线方便，把网线放在电源线的线槽里，或在天花板走线时经过日光灯等干扰源，这样走线是不对的。

实际上干扰源对相邻网线的干扰，主要是通过磁场和电场的作用，按照电磁理论，干扰源对网线的感应与距离的平方成反比，因此，网线离干扰源那怕远离10厘米，网线受到的干扰都会明显减弱。

综上所述，走线应遵循两个原则：远离电源线，日光灯等干扰源；当网线不能与电源线等干扰源避开时网线应与电源线垂直，不能平行，并采用质量高的双绞线走线二、终端接上 120Ω电阻三、通讯速率通讯速率快慢在我们通讯系统中是以波特率的高低来衡量。

我们选择的原则是：距离短可以选择较高的波特率，距离长则选择较低的波特率。

当我们选择较低的波特率时，如果发现比正常速度（同样波特率相比较）慢得多，很可能线路已受到干扰，数据校验经常出错，不断重传，造成通讯速度娈慢，此时应检查网络是否采取本文所提到的抗干扰措施，同时还可以采取提高通讯波特率的方法，以快速通过线路的方式，减少干扰的影响。

四、选线RS485是采用平衡式（差分式）线路，对同时出现在两条信号线DATA+和DATA-的干扰有较强的抑制能力，当两条线绞在一起时，对通讯各种分布参数耦合过来的干扰信号则可平均地分配到这两条线上，因此对RS485的平衡式线路而言，用双绞线可获得抗干扰能力。

因此，建议采用无屏蔽的双绞线，如果有条件可采用屏蔽双绞线，但屏蔽线两端要接好地，才有屏蔽效果。

如果距离较短，可采用一般的电话线。

如果线中有多股双绞线，应采用其中一对双绞线；如果距离较长时，网线的电阻不容忽视，网线存在的电阻会使信号衰减，降低网络通讯的可靠性。

因此距离较长，应选用铜芯较粗的绞线，理论上讲一根线两端电阻不应超过80Ω。

五、接地目前，有相当部分PC机在使用时，电源并没接地。

主要是电源没有接地，或电源插座没有地线，从而造成PC机地线与地之间往往有几十伏以上的漏电电压存在，这个电压很容易就引入设备中，从而导致网卡或通讯口损坏。
