地下停车库照明设计方案
混凝土地下室照明标准
混凝土地下室照明标准一、前言混凝土地下室是一种重要的建筑结构，常用于地下停车场、地下商场、地下仓库等场所。
为了保证地下室内的视觉效果和安全性，照明设计是非常重要的。
本文将从照明标准、照明设计、照明设备等多个方面介绍混凝土地下室的照明标准。
二、照明标准1.国家标准根据《建筑电气设计规范》（GB 50057）规定，地下建筑照明应满足以下要求：（1）地下建筑应采用人工照明，并应设置相应的照明设备。
（2）人口密集的地下建筑应设置备用照明设备。
（3）地下建筑照明应满足正常使用、维修和应急照明的要求。
（4）地下停车场应采用适宜的照明设备，保证车辆行驶及停车的安全。
2.地方标准不同地区、不同类型的混凝土地下室存在一定差异，因此地方标准也有所不同。
以北京市为例，北京市地下建筑照明标准规定：（1）地下停车场的照明应满足：照度不低于50lx，照明均匀度不低于0.5。
（2）地下商业和办公建筑的照明应满足：照度不低于150lx，照明均匀度不低于0.5。
（3）地下储藏和工业建筑的照明应满足：照度不低于100lx，照明均匀度不低于0.5。
三、照明设计1.照明位置混凝土地下室的照明位置应根据具体场所进行合理设置，以保证照明充分、均匀、舒适。
一般来说，应在入口、出口、转角、交叉口等位置设置照明设备，以便行人和车辆通行。
2.照明布局混凝土地下室的照明布局应根据不同场所进行设计，以保证照明充分、均匀、舒适。
一般来说，应采用均匀、分散的照明布局，以避免照明不足或过强造成视觉疲劳。
3.照明方式混凝土地下室的照明方式有多种，如直射照明、间接照明、混合照明等。
具体选择哪种照明方式，应根据不同场所、不同需求进行。
四、照明设备1.灯具混凝土地下室的灯具应选择具有防水、防尘、防腐蚀等特点的灯具，以适应地下室潮湿、灰尘多、腐蚀性强等环境。
同时，灯具的光源应选择高效、低耗、长寿命的LED灯，以降低能耗和维护成本。
2.照明控制系统混凝土地下室的照明控制系统应具备自动控制、人工控制、远程控制等功能，以方便照明的开关、调节、监控等操作。
地下停车场的照明节能设计改造
地下停车场的照明节能设计改造摘要：现如今，我国人民的经济在不断地增长，机动车辆的数量在不断地增加，停车场的需求也在逐步提高，像居民区、商业区、企业园区等都建设相应的地下停车场。
每一个停车场都会具有照明设计，但是地下停车场由于采光差、自然光利用率逐步降低，若是设计不合理的照明系统，肯定会影响人们进出的方便程度，更为严重的则会造成安全隐患,这也是进行地下停车场的照明节能设计与改造工作的主要原因之一。
因此，本文对于地下停车场的照明节能进行设计，仅供参考。
关键词：地下停车场；照明节能；设计引言：城市的地下停车场数量在不断增加与完善，且设施与档次也越来越大，造成地下停车场的能耗在与日俱增，地下停车场的照明能耗就已经占据其80%的运营能耗，这也会为物业及人们的开支造成很大的损耗。
所以，对照明系统进行节能设计则是当前停车场运行过程中较为重要的事，因为一般的停车场都采用连续照明的方式，不仅会产生能源浪费以及设备的损耗，也会为物业的管理造成一定的经济负担，这也需要设计人员站在实际的角度进行分析，在达到照明节能设计要求的同时，也不会影响到人们进出的顺利程度。
一、地下停车场照明现状当前城市中大部分的停车场都会采用过去的照明控制方法，而地下停车场由于其地理位置的原因，基本没有自然采光，且一般都是24小时的照明系统，但是进入停车场内的人员以及车辆几乎都是短时间的停留，长时间的照明系统虽然为不同时间段的人们进出带来了便利，但是却浪费了更多的电能，不仅提高了停车场的能耗，还为人们带来更多的开支[1]。
停车场是专门停放车辆的场地，其照明能耗也是地下停车场在运营过程中的主要构成，只有将照明系统进行控制，才能达到节能设计及减排的目的。
长期以来，相关部门为降低地下停车场的照明能耗，提出了很多的建议与尝试，像减少灯具的数量，会影响到停车场的照明程度，使其不达标或者不均匀；而控制亮灯时间，会增加进出车辆的安全隐患，造成车祸、撞击等问题。
大同停车场照明工程方案(3篇)
第1篇一、项目背景随着我国经济的快速发展和城市化进程的加快，停车场的建设日益增多。
停车场作为城市交通的重要组成部分，其照明系统的设计与实施对于保障车辆和人员的安全、提高停车场的使用效率具有重要意义。
大同市作为一座历史悠久的城市，其停车场照明工程的建设更是关系到城市形象和居民生活质量。
本方案旨在为大同市某停车场提供一套科学、高效、环保的照明工程方案。
二、项目目标1. 提高停车场照明质量，确保车辆和人员安全。
2. 降低照明能耗，节约运营成本。
3. 提升停车场整体形象，满足现代城市发展的需求。
4. 符合国家相关节能环保政策，实现可持续发展。
三、项目范围本项目范围包括大同市某停车场的照明系统设计、设备选型、安装施工及后期维护。
四、项目内容1. 现场勘察- 对停车场进行现场勘察，了解停车场规模、车位数量、建筑结构、交通流线等情况。
- 评估现有照明设施的性能和存在问题。
2. 照明设计- 根据现场勘察结果，确定照明设计参数，包括照度、色温、显色性等。
- 选择合适的照明设备，如LED灯具、高压钠灯等。
- 设计照明系统控制方案，包括定时控制、感应控制等。
3. 设备选型- 根据设计参数，选择符合国家标准和行业规范的照明设备。
- 确保设备质量可靠、性能稳定、寿命长。
4. 安装施工- 制定详细的施工方案，确保施工质量和进度。
- 严格按照施工规范进行安装，确保照明系统安全可靠。
5. 后期维护- 建立完善的维护制度，定期对照明系统进行检查和维护。
- 及时更换损坏的灯具，确保照明效果。
五、照明设计参数1. 照度- 根据停车场功能分区，确定不同区域的照度要求。
- 车位区：照度不低于200lx。
- 出入口：照度不低于300lx。
- 管理区域：照度不低于300lx。
2. 色温- 采用暖色调照明，色温为3000K，营造温馨舒适的停车环境。
3. 显色性- 确保照明设备显色指数Ra≥80，满足视觉舒适性和识别需求。
六、设备选型1. 灯具- 采用LED灯具，具有节能、环保、寿命长等优点。
地下车库节能改造方案
XX项目地下车库LED照明节能改造方案一、项目改造背景：地下停车场采光不好，照明问题一直是困扰着开发商、用户，主要表现在以下方面：1. 照明费用昂贵。
一般车库照明需要24小时工作，一年的电费相当惊人。
2. 车库灯数较多，更换、维修工作量大，是物业管理的一个难点。
3. 由于考虑运行成本，地下停车场照明采用隔一亮一，造成地库较暗，而且人流量很小，往往给犯罪分子提供有利条件，是安全管理的薄弱区域。
二、项目现状：使用灯具： T8 36W荧光灯管，1200mm三、照明节能改造原则：1、尊重原有照明设计，保证原有照度，显色性>80；2、在保证照明效果的基础上有效降低功耗，实现节能；3、采用绿色照明产品，不含有毒物质，节能又环保。
四、LED 灯具的优势1、省电：比传统灯具节省 60%以上能耗。
2、热量排放小。
3、配光设计精准，可根据不同场景选择不同的配光。
4、即时起动，不受环境温度影响，没有频闪及噪音，对环境友好。
5、没有红外线与紫外线，不会造成光污染（不会对被照物造成伤害）。
6、不含有毒物质，不会污染环境。
7、光源不带管状玻璃，不存在破碎或爆炸，减小运输及使用风险。
8、寿命长，可达 30000 小时以上，是传统灯具的 5-6 倍，减少维护费用。
9、发热量低，为各种商品提供良好的陈列环境。
10、可根据不同场景选择不同色温。
五、节能改造的必要性XX是一级资质企业，管理面积大，灯具数量多，照明用电量大，维护成本较高。
进行照明改造有以下优势：1、节能改造后LED灯具的寿命为30000小时，是传统灯具（5000小时）的数倍，节省了维护成本。
2、节能改造后，节能效率能达到60％以上照明节能改造在节省电费的同时，又极大程度的降低了维护费用，所以对各项目地下车库的照明进行LED节能改造是一个很好的选择。
目前可以XX为试点开展节能改造六、具体项目改造方案如下：XX项目地下车库现有传统灯管4089支，按照项目现有管理模式间隔一盏亮一盏的原则，可得项目目前在用的灯管为2050支：1、原有40W荧光灯管4089支，在用数量2050支；2、用电时间在24小时/天；3、电价为0.8元/度；为了与目前项目实际管理模式对接，采用两种模式进行对比：A、常规LED灯管替换（按照隔一亮一的原则）改造前（按照目前管控方案）改造后按照项目目前管控方案，采用照明灯具隔一亮一的原则，经过LED灯替换普通荧光灯具后，理论上每年节能电费：573254.4—229301.76=343952.64元，但此种模式在照明效果可能不如方案B全亮模式B、常规LED灯管替换（按照全亮的原则）改造前（按照目前管控方案）改造后按照小区项目原始线路，采用照明灯具全亮的原则，经过LED灯替换普通荧光灯具后，理论上每年节能电费：573254.4—458491.392=114763.008元，但此种模式在照明效果会给业主一种豁然开朗、进入大堂的的感觉。
某地下车库电气照明设计说明书
某地下车库电气照明设计说明书作者:日期:某地下车库电气照明设计说明书一、 工程概况该地下车库共有66个停车位，属于三类建筑，一般照明按三类负荷供电，应急照 明作为比较重要的负荷，按二类负荷供电。
建筑总面积为 3043m 2，建筑高度为4.5m 。
其中，停车场面积为2170m 2，设备房面积为764m 2，三个楼梯间面积分别为38m 2， 34 m 2， 37 m 2。
设计条件1、 电源条件220/380V 电缆线路由该大楼低压配电箱引入，应急备用电源采用 EPS2、 气象条件车库最热月环境平均温度为 28 r ，地下最热月平均温度为15C 。
四、设计范围1、 照度计算及相关验算2、 照明负荷计算3、 配电箱个数及位置确定4、 照明电气干线系统图设计5、 配电箱电气原理图设计 &配电导线及开关设备选择 7、照明平面布置图设计1、 2、 3、 设计依据设计任务书；建筑物的建筑、结构图纸； 国家现行有关规范和标准主要包括：《供配电系统设计规范》GB50052-95 《建筑照明设计规范》GB50034-2004 《民用建筑电气设计规范》JGJ/T 16-92 《建筑设计防火规范》4、其他参考资料《电气设备使用手册》 《建筑电气设计手册》 《供配电技术》GB-50016-2006中国水利水电出版社 中国建筑工业出版社 科学出版社 中国建筑工业出版社杨岳主编 孙建明主编8、设计计算说明书五、照度计算及相关验算1、停车场照度计算及相关验算利用AutoCAD 软件计算该区域面积为2169.74 m 2，周长为255.46m,工作面取地 面，总高4.5m , h rc 3m ，兀。
3m ，地面反射系数为0.2，墙面反射系数为0.5，顶 棚反射系数为0.7。
采用利用系数法，查相关规范知，停车场照度可取75IX ，选用36w 的GB1-1简式荧光灯，属于细管径直管型单管荧光灯，吊装，光通量为24001m ,维护系数取MF=0.7。

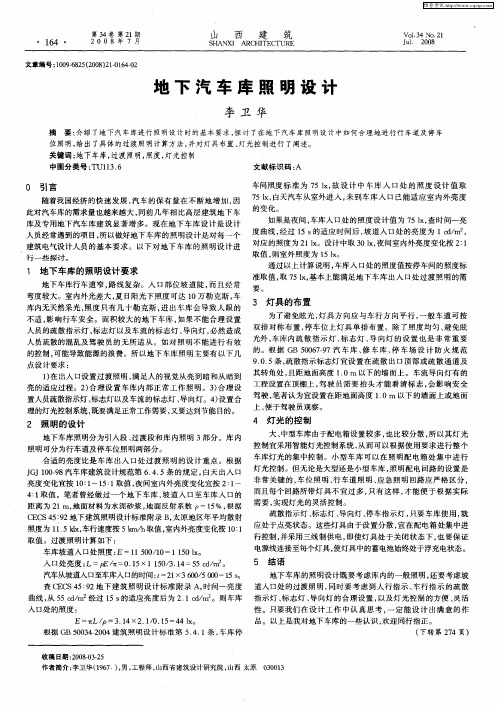

地下汽车库照明设计
笔者认为宜设 置在距地 面高度 １０ｍ 以下 的墙 面上或地 面 ． 置人员疏散指示灯、 标志灯以及车流 的标志灯 、 向灯。４ 设置合 驾驶 ， 导 ） 上 ， 于驾驶员 观察 。 便 理的灯光控 制系统 ， 既要满足正常工作需要 ， 又要达到节能 目的。
２ 照明 的设 计
地下车库照明分 为引入段 、 过渡段和库 内照明 ３部分 。库 内 照明可分为行车道及 停车位照 明两部分 。
只 才 ４ｌ ： 取值 。笔者曾经做过一 个地下 车库 ， 坡道入 口至车库 入 口的 而且每个 回路所带灯 具不 宜过多 ， 有这样 ， 能便 于根据实 际 需要 ， 实现灯光 的灵活控制 。 距 离 为 ２ 地 面 材 料 为 水 泥 砂 浆 ， 面反 射 系数 ．＝１ ％ ， 据 １ｍ， 地 Ｄ ５ 根 Ｃ Ｃ ５ ９ Ｅ Ｓ４ ：２地下建筑照明设 计标 准附录 Ｂ， 原地区年平均散射 太
通过 以上计算 说明 ， 车库入 Ｉ处的照度值按停车间的照度标 ： ３ 准取值 ， ７ ， 取 ５ｌ 基本上能满足地 下车库 出入 口处过 渡照 明的需 ｘ
要。
３ 灯具 的布 置
为了避免 眩光 ， 灯具 方 向应与车行 方 向平 行 ， 一般 车道可 按
停车位 上灯具单 排布置 。除了照度均 匀 、 避免眩 人员的疏散指示灯 、 标志灯 以及车流 的标 志灯 、 向灯 ， 导 必然造成 双排对称 布置 ， 车库内疏 散指 示灯 、 标志 灯 、 向灯 的设 置也 是非 常重 要 导 人员疏散的混乱及驾 驶员 的无所适 从 。如对 照 明不 能进行 有效 光外 ，
４ 灯光 的控 制
大、 中型车库由于配电箱 设置 较多 ， 比较分散 ， 也 所以其灯光 控制宜采用智能灯光控制 系统 ， 而可 以根据使 用要求进行整个 从
地下室照明设计要点简析
地下室照明设计要点简析地下室作为建筑物的重要组成部分，其照明设计具有相当重要性。
一方面，合理的照明设计能够提高地下室的使用价值，另一方面，良好的照明设计也能够为地下室的通风、防潮等问题提供有力支持。
因此，本文将阐述地下室照明设计的要点。
一、照明需求分析在进行地下室照明设计之前，需要首先进行照明需求分析，以了解地下室使用的特点和照明的目的。
如地下停车场需要提高安全性；地下商场要使整个环境看起来更舒适，促进购物，等等。
只有了解到这些需求，才能根据需求量身定制照明设计方案。
二、照明布局地下室照明布局的设计应基于地下室的各个区域和功能需求进行考虑。
如明亮的通道和楼梯显然需要重点突出，而固定摆放物品的区域则需要光线均匀才能更好地展示展品。
在照明布局设计中，我们还需要考虑照明的等级。
根据需要照明的目的和需要照明的区域的不同，可将照明的等级分为一般照明、重点照明、补光照明等等。
在这些照明等级之间划分，可以达到照明效果合理的调配。
三、灯光选择光源对照明效果影响重大，因此在地下室照明设计中应该精心选择适合的灯光。
在灯光选择时，应考虑到需要的照度和色温，以及是否有特殊的辉度和拓展效果。
此外，为提高能效，我们还可以选择优质的LED灯光。
四、照明控制照明控制使地下室照明设计更加高效。
根据不同的照明需求，可以采用感应控制，自动控制等高科技手段。
例如，人员进出时感应灯光开启，从而节省能源和提高安全性等。
五、照明维护对于地下室照明来说，常常存在潮湿、易受损、环境复杂的情况，因此我们需要制定照明维护计划，及时进行维护和更换照明设备，确保其正常工作。
综上所述，地下室照明设计要点包括照明需求分析、照明布局设计、灯光选择、照明控制、照明维护等。
地下室照明设计需要综合考虑多种因素和需求，因此在设计照明方案时，应当选用适合的灯光布局和控制方法，从而达到效果的最大化。
在地下室照明设计中，一个重要的考虑因素是防眩光。
由于地下室的环境光线比较暗淡，所以在需要强烈的灯光时，很容易产生眩光。
地下工程施工照明专项方案要点
地下工程施工照明专项方案要点
地下工程施工照明是施工中非常重要的环节之一，在保证工作
安全的同时，也可以提高施工效率。
以下是地下工程施工照明专项
方案要点：
一、照明设计方案
1. 根据施工现场具体情况确定照明点位、照度要求以及照明方
式等。
2. 要求配备足够的照明设备，包括铸铝芯液压伸缩杆灯、便携
式灯具、防爆灯、手持式探照灯等。
3. 对于特殊场合，如大型洞口、重要道路等，可以采用夜视仪、可控性光纤灯等高科技照明设备。
二、照明施工方案
1. 在施工区域周围设置安全带，禁止未经许可的人员进入作业
区域，确保人员安全。
2. 严格按照设计方案要求布设照明设备，使用专业工具固定照
明设备。
3. 确保电源安全，检查电源线路是否正常，并保障电源线路的
绝缘性能。
4. 定期对照明设备进行检查和维护，保证其正常工作状态。
三、照明验收方案
1. 在施工结束后的验收中，按照规定的标准进行照明设备的测
试和检验，确保照度、光色、光效、颜色温度等符合规定要求。
2. 检查线路是否正常、安全可靠，并对设备整体效果进行评估，做好验收记录。
以上就是关于地下工程施工照明专项方案要点的简单介绍，希
望对施工中的安全照明提供一定的帮助。
地下室内照明高度规范
地下室内照明高度规范引言地下室是建筑中重要的功能区域之一，主要用于储藏、停车、设备房等用途。
为了确保地下室内的安全和舒适度，合理的照明设计是必不可少的。
本文档旨在介绍地下室内照明的高度规范，为照明设计人员提供参考。
背景地下室作为建筑的重要组成部分，其照明设计不仅仅是为了满足功能需求，更是为了提供安全舒适的环境。
合理的照明布局和合适的照明高度是保证地下室照明效果的关键因素。
规范要求1. 照明布局地下室照明的布局应根据具体功能需求进行规划。
一般情况下，地下室可分为通道、车辆停放区、储藏区、设备房等不同功能区域。
每个区域应根据其需求确定照明布局，并考虑到整体的统一性和协调性。
2. 照明灯具选择在地下室内，应选择能够提供充足照明的灯具，如LED灯或荧光灯。
这些灯具不仅具有节能环保的特点，还能提供稳定的光照效果，提高照明效果和使用寿命。
3. 照明高度地下室的照明高度应根据不同区域的功能需求确定。
一般来说，地下室通道和停车区的照明高度应在2米以上，以确保照明效果可以满足行走和车辆操作的需求。
而储藏区和设备房可以根据实际需要进行调整，以达到合适的照明效果。
4. 照明亮度地下室的照明亮度要符合相关的标准要求。
根据国家标准，地下室的照度应符合以下要求：通道和停车区的照度应在150-300勒克斯(Lux)，储藏区的照度应在100-200勒克斯(Lux)，设备房的照度应在200-500勒克斯(Lux)。
5. 照明平均度在地下室照明设计中，要保证照明的平均度。
一般来说，地下室内照明的平均度应在0.5以上，以确保整个区域的照明效果均匀，避免出现局部亮度不足或强光直射的问题。
6. 照明维护地下室照明设备的维护也是重要的环节。
定期检查和维护照明设备，确保其正常工作和寿命。
及时更换损坏的灯具和维修电路，以保证地下室照明的持续可靠。
结论地下室内照明高度规范是保证照明效果和安全的重要因素。
通过合理的照明布局、灯具选择和照明高度的调整，可以为地下室提供舒适、安全的照明环境。
地下室照明施工方案
地下室照明施工方案一、背景地下室作为建筑物中一个重要的功能空间，其照明设计方案至关重要。
合理的照明设计不仅能够为地下室提供良好的照明效果，提高空间的可视性和使用舒适度，还能够提升地下室的安全性和美观度。
二、目标本文档的目标是提供一种适合地下室的照明施工方案，以确保地下室具备良好的照明效果和使用环境。
三、施工步骤1.需求分析：根据地下室的用途和功能要求，确定照明的需求，包括照明亮度、色温和照明面积等。
2.灯具选择：根据需求分析选择适合的灯具类型，如LED灯、荧光灯、卤素灯等，考虑灯具的能耗、寿命、亮度和节能性等因素。
3.照明布局：根据地下室的平面布局和照明需求，设计灯具的布局方案。
合理的布局可以确保整个地下室获得均匀的照明效果，避免出现盲区和强光区。
4.光源控制：根据地下室照明的实际情况，确定光源的控制方式，如开关控制、遥控控制或自动控制等，以方便使用者根据需要调整照明亮度。
5.安装连接：根据照明布局和光源控制方式，进行灯具的安装和电路连接，确保灯具能够正常工作并具备安全性。
6.测试调试：完成安装和连接后，进行照明系统的测试和调试工作，确保各个灯具正常工作，亮度和色温符合设计要求。
7.维护保养：定期检查和维护地下室照明系统，确保其正常工作和使用寿命。
四、照明设计要点1.亮度要求：根据地下室的具体用途，确定照明的亮度要求。
一般来说，地下室的照明亮度应该为150-300lux，但在有特殊要求的场所，如停车场等，亮度要求可能更高。
2.色温选择：地下室的色温选择应该根据具体用途和设计风格来确定。
一般来说，温暖色调适合用于会议室、娱乐室等需要营造舒适氛围的地下室；冷色调适合用于车库、仓库等需要强调安全性的地下室。
3.照明布局：地下室的照明布局应该根据平面布局和照明要求来确定。
一般来说，可以采用点状、线状或面状布局，确保整个地下室获得均匀的照明效果。
4.光源控制：根据地下室的使用情况和需求，确定光源的控制方式。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
地下停车库照明设计方案
一、设计说明
在满足地下停车库的常规照明和应急照明要求下，采用“智能明暗间歇技术”，用智能 感应 LED 灯管作为地下停车库的照明光源，达到照明的良好效果。
第一、解决车主照明需 求，达到节约电能的效果；第二、通过智能控制方式，建立人性化地下车库照明，实现“光 引导"，提升体验价值，温馨引导停车；第三、与监控配合，实现“监控照明，”加强安全系 数。
二、设计目的 1.智能便捷，能提供充足照明让车主快速安全地行驶进出停车场。
2。
节能环保, 降低运营成本,提升停车库管理服务形象。
3。
耐用可靠,性能稳定，日常维护管理简易方便。
4.能与安防监控配套使用,不会对停车场安保工作造成不良影响。
5.投资回报率高，成效显著。
三、设计标准
《汽车库建造设计规范》 (JGJ100—98)，对地下停车库照明的要求如下：
6。
4。
1 汽车库内应设照明供电系统和电力供电系统， 机械式停车库内宜设双电源供电系统， 并应符合国家现行的行业标准《民用建造电气设计规范》 (JGJ/T 37)的规定。
库内应设配 电室，配电室位置要便于管理和进出方便,均应符合现行的有关规范的规定。
6 。
4.2 汽车车库内照明应亮度分布均匀，避免眩光，其各房间照度标准应符合表6 。
4.2 规 定。
照度标准值 表 6 。
4.2
6.4 。
3 汽车库内汽车出入通道、人员疏散通道、配电室、值班室均应设置应急照明,在弯道 处宜增加照明量.
6。
4。
4 汽车库内应根据行车需要设置标志灯、导向灯， 汽车库的出入口宜设置指示汽车出 入的信号灯和停车位指示灯。
6.4 。
5 坡道式地下汽车库出入口应设过渡照明，其设计应符合国家现行标准《地下建造照 明设计标准》 的要求， 白日入口处亮度变化可按 10:1 到 15：1，夜间室内外亮度变化可按 2： 1 到 4：1 取值。
四、设计方案 1.方案描述
采用“智能明暗间歇技术"，用智能感应LED 灯管作为地下停车库的照明光源，实现有 人有车高亮照明、没人没车低亮照明.
没有车或者人进出时,所有地下车库灯具处于休眠状态，每盏灯具功耗1.6W ，既满足安保 监控照明的要求，又极大限度的节约了用电。
当有车或者人进出时， 相应区域红外感应器发出信号， 休眠灯具被唤醒点亮， 功率为 12W, 亮度达到 40W 普通日光灯的亮度，方便车主停车和人的行走。
当车或者人在感应区域内活动
照度标准值(lx )
低 中 20 25 10 15 30 50 75 100 10 15
房间名称
行车道
停车位
保修间 管理办公室、值班室
洗手间
规定照度 作业面 地面
地面 距地 0 。
75m
地面
高 30 20 75 150 20
停车间
时， LED 灯向来保持常亮；当车或者人离开感应区域约 30 秒(可调)后,LED 灯自动重新进 入休眠状态，功率为 1 。
6W.
智能感应 LED 灯管可以自动感应运动中的车和人,红外(微波)捕捉到信号时， 自动切换 为高亮工作照明，感应距离为直线8~10 米，这样逐个提前变亮灯光,形成光引导场景，温馨 引导汽车到达相应车位。
漆黑的地下车库或者照度值很低的车库，容易让人(特殊是女性)产生恐怖和心慌, 明 亮的灯光可以让人感到安全。
安装智能感应 LED 灯管后，车主在地下停车场寻车或者停车 时， 近处的灯管可以提供高亮度的舒适照明， 远处的灯管可以提供一定的视觉照明。
如果有 可疑人员活动， 那末可疑人员附近的灯管会蓦地变亮， 可以给车主提醒， 也可以让监控捕捉 到清晰的图象。
2。
产品介绍——智能感应 LED 灯管 (1)产品外形及特点
利用三防支架，防护等级可达 IP65。
(2)性能参数
智能感应 LED 灯管所采用的四元感应器，灵敏度更优于同类产品所采用二元感应器。
二元感应器 5*3.8
≥3500mV ≥3300V/W
参数名称 窗口尺寸(mm ) 输入信号峰值 (Vp-p )
灵敏度
入射视角图 (3)简便的安装方式
四元感应器 4 。
9＊4.9 ≥5000mV ≥4300V/W
规格参数 ≥10800lm ≥90lm/W 3000~6000K Ra ≥75
90~260V
正常照明： 210±3%mA 休眠照明： 60mA 正常照明： 12W 休眠照明： 1.6W
≥0.9 ≥90％
直线距离 10~14 米，3 米悬高 下为直径 6~8 米的感应区。
≥120° 30 秒，可调整.
0 。
5 秒 -20~45℃ ＜95％ -25~60℃ ＞50000hrs
项目
光通
量 光效 色温
显色指数 输入电压
工作电流
功率
功率因素 转换效率
感应距离
感应角度 延时时间 反应速度 温度 湿度 储存条件
光学
电气
感应器
使用环境
备注
如为新装方式，仅需 2 步：
A 、灯具接上电源线
B 、安装 LED 灯管即可
如为改造方式，不用改动路线布局,具体操作步骤如下： (4)单灯节能对照
T8 36W 荧光灯
36W
4W
T8 12W 智能感应 LED 灯 12W (工作)
1 。
6W (休眠)
/
(12＊4+1 。
6*20) /24
40W
=3.33W
40＊ 24/1000=0.96kW .h
/
0 。
96 元
/ 350 。
4 元
/ 5 元 25 元 5 元 35 元
3。
33*24/1000=0.08kW.h
91 。
67% 0.08 元 0 。
88 元 29 。
2 元 321.2 元 质保≥3 年 三年整灯固保 光源寿命≥5 年
321.2+35=356 。
2 元
根据实际电费情况,使用智能感应 LED 灯管后，
分类
光源功率
镇流器功率
灯具总功率
电费
每支每天耗电量
节电率 每支每天电费 每支每天节省电费
每支年电费 每支年节省电费
光源 1 年
镇流器 1 年 人工更换 1 年/1 次 1 年维护总费用
每支 LED 灯管年省费用
成本回收
备注
假定 4 小时工作状态、 20 小时休眠状态。
(实际情况： 部份灯管一天 仅工作 2 小时或者更短时 间)
节省 0 。
88 度用电，超过
90%的节电效率。
以 1 元/度计算
以 365 天计算
实际情况节省更多
维护费
项目。
