电控汽油发动机的辅助控制系统
电控燃油喷射系统
电控燃油喷射系统
活动一 电控燃油喷射系统概述 活动二 电控燃油喷射系统组成与各工况控制 活动三 燃油供给系统的构造与维修
活动四 空气供给系统构造与维修
活动五 电子控制系统构造与维修
项目四
电控燃油喷射系统
活动六 排放控制系统构造与维修 活动七 ANQ发动机数据流读取与分析 活动八 波形的读取与分析 活动九 典型电喷发动机故障诊断与排除
项目四 电控燃油喷射系统
活动一 汽车电子控制技术的发展过程
项目四 电控燃油喷射系统
活动一 汽车电子控制技术的发展过程
进气量由驾驶员通过加速踏板操纵节气门来控制。节气 门开度不同，进气量也不同，进气歧管内的真空度也不同。 在同一转速下，进气歧管真空度与进气量成一定的比例关系。 进气管压力传感器可将进气歧管内真空度的变化转变成电信 号的变化，并传送给电脑，电脑根据进气歧管真空度的大小 计算出发动机进气量，再根据曲轴位置传感器测得信号计算 出发动机转速。根据进气量和转速计算出相应的基本喷油量。 电脑根据进气压力和发动机转速控制各缸喷油器，通过控制 每次喷油的持续时间来控制喷油量。喷油持续时间愈长，喷 油量就愈大。一般每次喷油的持续时间为2-10ms。各缸喷油 器每次喷油的开始时刻则由电脑根据安装于离合器壳体上的 发动机转速（曲轴位置）传感器测得某一位置信号来控制。 这种类型的燃油喷射系统的每个喷油器在发动机每个工作循 环中喷油两次，喷油是间断进行的，属于间歇喷射方式。
项目四 电控燃油喷射系统
活动一 汽车电子控制技术的发展过程
一、电控燃油喷射系统的概念及其工作原理
电子燃油喷射控制系统（简称EFI -Electronic Fuel injection system或EGI系统），以电子控制装置（又称电 脑或ECU）为控制中心，利用安装在发动机不同部位上的各 种传感器，测得发动机的各种工作参数，按照在电脑中设定 的控制程序，通过控制喷油器，精确地控制喷油量，使发动 机在各种工况下都能获得最佳浓度的混合气。 此外，电子控制燃油喷射系统通过电脑中的控制程序， 还能实现起动加浓、暖机加浓、加速加浓、全负荷加浓、减 速调稀、强制断油、自动怠速控制等功能，满足发动机特殊 工况对混合气的要求，使发动机获得良好的燃料经济性和排 放性，也提高了汽车的使用性能。
汽油及辅助控制系统试题
第四章习题一、填空题1.在怠速控制系统中ECU需要根据_______________ 、____________确认怠速工况。
2.怠速控制的实质就是对怠速工况下的__________进行控制。
3.按执行元件的类型不同，旁通空气式怠速控制系统又分为___________、_________ _______________、开关型。
4.步进电动机的工作围为____________个步进级。
5.旋转电磁阀控制旁通空气式怠速控制系统的控制容主要包括___________、_________ ____________、怠速预测控制和学习控制。
6.占空比控制电磁阀型怠速控制阀的结构主要由___________、_________ 、_______ _________等组成。
7.真空电磁阀用英文字母表示为_________；谐波增压控制系统用英文字母表示为_______________。
8.为使发动机工作时进气更充分，应随转速的提高应适当_________进气门的提前开启角。
9.VTEC配气机构与普通配气机构相比，在结构上的主要区别是：_______________________________________________________。
10.动力增压是利用________________________________________________工作。
11.当ECU检测到的进气压力高于_________时，废气涡轮增压停止工作。
12.汽车排放污染主要来源于_______________________。
13.柴油机的主要排放污染物是_______ 、________ 和___________。
14.发动机排出的NO X量主要与____________________________有关。
15.开环控制EGR系统主要由______________和_______________等组成。
16.在开环控制EGR系统中，发动机工作时，ECU给EGR电磁阀通电停止废气再循环的工况有：______________、_____________、_______________。
第三章 电控发动机怠速控制
第三章电控发动机怠速控制第一节汽油机怠速控制系统的作用及组成第二节旁通空气式怠速控制执行机构第三节节气门直动式怠速控制执行机构第四节怠速控制执行机构检查小结1．汽油机怠速控制系统可使发动机在各种工况下能自动调节其怠速。
2．怠速控制执行机构通过对怠速空气量的控制来控制发动机的怠速转速。
3．怠速控制的方式有旁通空气式和节气门直动式两种。
4．汽油机怠速控制系统主要由发动机主控制器ECU、执行机构和各种传感器等组成。
5．旁通空气式怠速控制执行机构一般有5种类型，其中平动电磁阀式、旋转电磁阀式、步进电机式怠速控制执行机构现在最常见。
6．平动电磁阀式怠速控制执行机构主要由一比例电磁阀构成，其驱动信号为ECU送来的PWM(占空比)信号。
7．双绕组式旋转电磁阀怠速控制执行机构的电枢只能在0～99°的范围内转动，其转向和转角由11和12两组线圈的通电电流决定。
8．步进电机的正常工作范围为0～125个步级(日本车)，0～255个步级(美国车)。
9．步进电机式怠速控制执行机构的控制内容有：起动初始位置设定、起动后控制、暖机控制、反馈控制、发动机转速变化的预控制、学习控制。
10．节气门直动式怠速控制执行机构通过控制节气门的开启程度来调节怠速时的空气流量，从而实现怠速的控制。
11．丰田车步进电机的四个控制线圈电阻都应在10Ω～30Ω范围内。
12．丰田车步进电机式怠速控制执行机构的步级数为0表示怠速控制阀全部伸出，125表示怠速控制阀，全部收回。
13．丰田车旋转电磁阀式怠速控制执行机构的线圈阻值为18.8Ω～22.8Ω之间。
14．利用V．A．G1552检测仪可检测怠速和节气门控制组件的数据，从而判断故障。
复习思考题一、简答题1．一般在哪些情况下需要提高发动机的怠速转速?2．汽油机怠速控制系统主要由哪些部件组成?3．旁通空气式怠速控制执行机构一般分为哪几类?4．简述平动电磁阀式怠速控制执行机构的工作原理。
5．简述旋转电磁阀式怠速控制执行机构的工作原理。

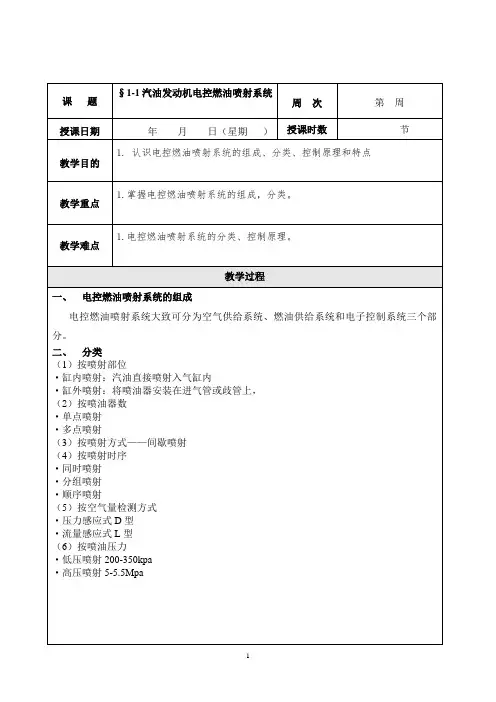

汽车电子控制系统教案
课题§1-4电子控制系统周次第周
授课日期年月日（星期）授课时数节
1.掌握电子控制系统的组成、作用。
教学目的
2.掌握各传感器、执行器的作用，理解结构原理。
1.电子控制系统的组成。
教学重点
2.各传感器和执行器的作用。
1.各传感器的作用、结构原理、检测。
教学难点
教学过程
一、电子控制系统的组成
由传感器、电控单元ECU、执行器组成。
二、传感器
作用：采集发动机或汽车的工况信号，送到ECU.
1.曲轴位置传感器
作用：采集曲轴转角、上止点位置、发动机转速信号。
类型：磁电式、霍尔式、光电式。
2.车速传感器
作用：安装在变速器输出轴上，检测车速。
作为自动变速器换挡的逻辑信号之一。
类型：常用磁电式和霍尔式。
3.氧传感器
作用：检测排气中的氧含量，得知空燃比，修正喷油量，实现空燃比的反馈控制。
类型：氧化锆式、氧化钛式。
检测：（1）氧化锆式是一个气敏威电池，输出0.1-0.9v的电压，随空燃比成反向变化。
《汽车电控技术发动机》复习题含答案
《汽车电控技术(发动机)》复习题(含答案)《汽车电控技术（发动机）》复习题一、填空题1、汽油喷射系统按对空气流的检测方式不同可分为歧管压力计量式（D型）和空气流量计量式（L型）。
2.电子控制汽油喷射系统按喷射的位置分类分为: 缸内喷射和缸外喷射。
3.缸外喷射按喷油器安装部位可分为单点喷射和多点喷射。
4.电控单元对点火的控制包括: 点火提前角控制、闭合角控制和爆震控制。
5.曲轴位置及转速传感器可分为: 磁脉冲式位置及转速传感器、霍尔效应式位置及转速传感器和光电效应式位置及转速传感器三大类。
6.空气流量计有多种型式，常用的主要有叶片式、热线式、热膜式和卡门旋涡式。
7.电控汽油喷射系统按喷射的时序分为：顺序喷射、分组喷射和同时喷射。
8.进气控制系统的功能是根据发动机转速和负荷的变化，对发动机的进气进行控制，以提高发动机的进气效率，从而改善发动机动力性。
9.怠速控制执行机构有两种类型: 节气门直动式和旁通空气式。
10.电控汽油机中,ECU停油控制基于两种情况: 减速断油控制和限速断油控制。
11.发动机燃烧后所排放的废气的有害成份有三种：一氧化碳、HC 、 NOx 。
12.发动机控制系统主要由信号输入装置、_ ECU__、_执行器_等组成。
13. 汽油喷射系统按对空气流的检测方式不同可分为歧管压力计量式（D型）和空气流量计量式（L型）。
14.电子控制汽油喷射系统大致可以分为：__空气供给______系统、_燃油供给_______系统和微机控制系统三个部分。
215.空气流量计主要有：_叶片式、卡门旋涡式、_热线式_______、热膜式四种。
16.目前电控汽油机中使用的曲轴位置传感器主要有三种类型：__电磁感应式______式、__霍尔效应________式和光电式。
17.汽油喷射控制包括__喷油量______控制、___喷油正时____控制和断油控制三个方面。
18.现代轿车上采用的电子控制点火系统主要有两种形式：电子控制有分电器点火系统和___电子控制无分电器式__________点火系统。
汽车发动机电控技术习题集及答案 复习
第二章汽油机电控燃油喷射系统1.电控燃油喷射系统分类：按喷射方式（连续、间歇喷射）、按有无空气量计（D型、L型）、按喷射位置（进气管喷射、缸内直接喷射）按喷油器的数目（多点喷射、单点喷射系统）、按各缸喷油器的喷射顺序分（同时喷射、分组喷射、顺序喷射）按有无反馈信号分（开环和闭环控制系统）单点喷射系统是利用节气门开启角度和发动机转速控制空燃比的。
单点喷射是在节气门上方装有一个中央喷射装置。
27.单点喷射又称为节气门体喷射或中央喷射。
多点燃油喷射系统根据喷油器的安装位置又可分为进气道喷射和缸内喷射，多点喷射是在每缸进气门处处装有1个喷油器同时喷射喷油正时的控制是以发动机最先进入作功行程的缸为基准。
缺点是由于各缸对应的喷射时间不可能最佳，造成各缸的混合气形成不均匀顺序喷射正时控制其特点喷油器驱动回路数与气缸数目相等，ECU根据，凸轮轴位置传感器信号、曲轴位置传感器信号、发动机的作功顺序确定各缸工作位置。
L型电控燃油喷射系统，ECU根据发动机转速信号、空气流量计确定喷油时间8.一般在起动、暖机、加速、怠速满负荷等特殊工况需采用开环控制。
9.电控燃油喷射系统的功能是对喷射正时、喷油量、燃油停供及燃油泵进行控制。
10.燃油停供控制主要包减速断油控制、限速断油控制11.电控燃油喷射系统由空气供给系统、燃油供给系统、控制系统组成12.燃油供给系统的功用是供给喷油器一定压力的燃油，喷油器则根据电脑指令喷油13.电控燃油喷射发动机装用的空气滤清器一般都是干式纸质滤心式。
16.各种发动机的燃油供给系统基本相同，都是由电动燃油泵、燃油滤清器、燃油压力调节器、脉动阻尼器组成电子燃油控制系统有空气供给系统、燃油供给系统、控制系统子系统组成。
电动燃油泵分类：按安装位置不同分（内置式【具有噪声小、不易产生气阻、不易泄漏、安装管路较简单】、外置式【串接在油箱外部的输油管路中】）、按其结构不同分（涡轮式、滚柱式【主要由燃油泵电动机、滚柱式燃油泵、出油阀、卸油阀，输油压力波动较大，在出油端必须安装阻尼减振器】、转子式侧槽式。
汽油机电控燃油喷射系统
返 回
二、EFI系统的工作原理
（一）D型汽油喷射系统工作原理 （二）L型汽油喷射系统工作原理 （三）Mono系统工作原理
（一）D型汽油喷射系统
1.燃油压力的建立与燃油喷射方式 2．进气量的控制与测量 3．喷油量与喷油时刻的确定 4．不同工况下的控制模式 5.D型汽油喷射系统的特点
1.燃油压力的建立与燃油喷射方式
c、进气温度修正
d．大负荷加浓 e、过渡工况空燃比控制
f、怠速稳定性修正
返 回
断油控制
急减速断油控制：发动机在高速下运行急减速时，节 气门完全关闭，为避免混合气过浓、燃料经济性和排 放性能变坏，ECU停止喷油。当发动机转速降到某预定 转速之下或节气门重新打开时，喷油器投入工作
发动机超速断油控制：为避免发动机超速运行，发动 机转转速超过额定转速时，ECU控制喷油器停喷。
4．不同工况下的控制模式
电子控制汽油喷射系统的电脑能根据各个传感器测得的发 动机各种运转参数，判断发动机所处的工况，选择不同模 式的程序控制发动机的运转，实现起动加浓、暖机加浓、 加速加浓、全负荷加浓、减速调稀、强制怠速断油、自动 怠速控制等功能。
5.D型汽油喷射系统的特点
优点：D型汽油喷射系统具有结构筒单、工作可靠等优点， 缺点：在汽车突然制动或下坡行驶中节气门关闭时,加速 反应效果不良；当大气状况较大变化时，会影响控制精度。 实际应用：现代汽车使用的D型汽油喷射系统都是经过改 进了的，即采用运算速度快、内存容量大的电脑，大大提 高了控制精度，控制的功能也更加完善。
单点喷射系统 结构简单，故障源 少，可采用较低的 喷油压力(只有 0.1MPa)，成本低。
图2—2 单点喷射
返 回
间歇喷射
对每一个气缸的喷射都有一限制的喷射持续期，喷射是在进 气过程中的某段时间内进行的，喷射持续时间相应就是所控制的 喷油量。对于所有的缸内直接喷射系统和多数进气道喷射系统都 采用了间歇喷射的方式。间歇喷射由可细分为同时喷射、顺序喷 射和分组喷射。
简述电控发动机的特点
电控发动机的特点一、引言电控发动机是一种集成了电子控制系统的内燃机，相较于传统的机械控制发动机，电控发动机具有许多独特的特点和优势。
本文将对电控发动机的特点进行全面、详细、完整地探讨。
二、电控发动机的工作原理电控发动机通过使用传感器收集发动机的工作参数，并通过电子控制单元(ECU)对这些数据进行处理和分析，最终控制发动机的各个部分和系统，以实现优化的燃烧过程和增强发动机性能。
三、电控发动机的特点3.1 高精度控制电控发动机利用电子控制单元对发动机进行精确的控制，能够实现更高的控制精度。
传统的机械控制发动机受限于机械系统的各种因素，控制精度往往较低。
而电控发动机通过实时的数据采集和精确的计算，能够根据不同的工况和需求，提供精确的控制指令，从而实现更高的控制精度和响应速度。
3.2 自适应调节电控发动机具有自适应调节的能力，能够根据外部环境和工况的变化，自动调整各个系统的参数和工作方式，以适应不同的工况和需求。
通过不断优化和调节，电控发动机能够在不同的工况下保持最佳的工作状态，提高燃烧效率和动力输出。
3.3 可编程性电控发动机的控制系统是由软件程序实现的，可以通过编程对其进行修改和升级。
这种可编程性使得电控发动机具有更高的灵活性和可扩展性。
通过软件的升级和修改，可以改变发动机的工作方式、提升性能、增加功能等，满足不同用户的需求。
3.4 故障诊断和维修电控发动机具有良好的故障诊断和维修性能。
电子控制单元能够实时监测发动机的各个参数和系统状态，并通过故障码等方式提供详细的故障信息。
这大大简化了故障诊断的过程，并缩短了维修的时间。
此外，电控发动机还可以通过软件进行在线诊断和更新，减少了维修的成本和周期。
3.5 节能环保电控发动机由于能够实现精确的燃烧控制和自适应调节，可以在不同工况下尽量减少燃料的浪费和排放的不完全燃烧产物。
通过优化的燃烧过程和辅助系统的协调工作，电控发动机可以达到更高的燃烧效率和更低的排放水平，使得车辆更加节能环保。
认识电控燃油喷射系统
01 观察燃油供给系统的布置。 02 观察燃油供给系统主要部件及其安装位置。其主要部件包括燃油箱、电动燃油泵、 燃油滤清器、燃油压力调节器、燃油分配管和喷油器等。
认识电控燃油喷射系统>>> 实践操作
第三步 观察发动机ECU及其他传感器的位置
01 观察发动机ECU的位置。 02 观察其他传感器的位置。传感器主要包括发动机转速传感器、冷却液温度传感器和 氧传感器等。
认识电控燃油喷射系统>>> 项目测评
项目2测评表
认识电控燃油喷射系统>>> 知识拓展
一、汽油发动机缸内直喷技术
因节能和环保的要求日趋严格，汽油发动机即使采用多点燃油喷射（缸外喷射）技术也 不能满足要求，因此，世界各大汽车公司开发了更为精确的燃油喷射技术，即缸内直喷技术， 如大众的燃油分层喷射（fuel stratified injection，FSI）、奔驰的分层汽油直喷（stratifiedcharged gasoline injection，SGI）、宝马的高精度直喷（high precision injection，HPI）、 通用的火花点燃直接喷射（spark ignition direct injection，SIDI）、三菱的燃油直接喷射 （gasoline direct injection，GDI）等。
（1）压力型燃油喷射系统 （2）流量型燃油喷射系统
压力型燃油喷射系统
流量型燃油喷射系统
认识电控燃油喷射系统>>> 知识准备
三、燃油喷射控制
燃油喷射控制包括喷油正时控制、喷油量控制和断油控制等。
1．喷油正时控制
（1）同时喷油正时控制
发动机电控技术习题库-答案
发动机电控技术习题库-答案第一章汽车发动机电控技术概述判断题（对的打√，错的打×，每题1分）（√）1、在发动机集中控制系统中，同一传感器信号可应用于不同子控制系统中。
（√）2、现代汽车广泛采用集中控制系统，它是将多种控制功能集中到一个控制单元上。
填空题：（每空0.5分）1. 电控燃油喷射系统用英文表示为________，怠速控制系统用英文表示为________。
答案：EFI；ISC2. 目前，应用在发动机上的电子控制系统主要包括电控燃油喷射系统、________ 和其他辅助控制系统。
答案：电控点火系统3. 在电控燃油喷射系统中，除喷油量控制外，还包括喷油正时控制、________和________控制。
答案：断油控制；燃油泵4. 电控点火系统最基本的功能是________ 。
此外，该系统还具有________控制和________控制功能。
答案：点火提前角控制；通电时间；爆燃5. 排放控制的项目主要包括废气再循环控制、活性炭罐电磁阀控制、氧传感器和________ 、________控制等。
答案：空然比闭环控制；二次空气喷射6. 传感器的功用是________ 。
答案：用来检测排气中的氧含量，向ECU 输送空然比反馈信号，进行燃油量闭环控制7. 凸轮轴位置传感器作为________ 控制和________控制的主控制信号。
答案：喷油正时；点火正时8. 爆燃传感器是作为________控制的修正信号。
答案：点火正时9. 电子控制单元主要是根据________ 确定基本的喷油量。
答案：进气量10. 执行元件受_______ 控制，其作用是________ 。
答案：ECU；执行某项控制功能11. 电控系统由________、________ 、________三大部分组成。
答案：信号输入装置；电子控制单元；执行元件12. 电控系统有________、________两种基本类型。
答案：开环控制系统；闭环控制系统13. 应用在发动机上的电子控制技术有：电控燃油喷射系统、________ 、________ 、________、进气控制系统、增压控制系统、巡航控制系统、警告提示、自诊断与报警系统、失效保护系统、应急备用系统。
