耐压测试仪作业指导书
绝缘耐压测试作业指导书
4
插入回路端；（图1）
b.将1MΩ点检电阻的两端分别与测试线的正负极分别连接；（图2）
c.按下电源开关键（橙色按钮）打开测试仪，按下SET键，再按上下键选择程
式03，再依次按OK键、EXIT键退出程式选择界面；（图3-5）
d.确认已选程式界面参数：,然后按START键，测试仪开始测试并观察界面数
据显示，当电压未达到500V时仪器不报警，在电压超过500V时，仪器会持续
b.将测试连接端子正负极短接后与测试线正极连接，连接端子另一端（公母 接头端）与组件的正负极分别连接；将测试线负极与负极连接线连接，将负
极连接线另一端与组件接地孔连接；（图7-12） c.按下电源开关键打开测试仪，耐压测试选择程式01、绝缘电阻测试选择程
式02（程式选择操作见1-c)，确认耐压程式与图13一致、绝缘电阻程式与图 14一致；
标准作业指导书
产品
通用
文件编号
文件版本/次
B/0
受控状态
工序
绝缘耐压测试 编制日期 2016/5/17 生效日期
一、目的
1.为保证晶硅组件满足相关标准要求，同时为使测试人员熟练掌握绝缘耐压 测试仪操作，特制定本文件。
二、适用范围
2016/5/19
页码
1.本文件适用于晶硅线绝缘耐压测试岗位操作人员； 2.本文件适用于晶硅组件绝缘电阻、耐压测试的例行检验和确认检验。
三、职责
1
1.技术质量部：测试人员负责绝缘耐压测试仪的操作、使用维护、测试结果 判定、检验记录填写以及异常情况的反馈； 2.组件制造部：负责测试失败产品的隔离放置。
四、作业流程
1.作业前准备
a.穿上绝缘鞋，佩戴好绝缘手套；
b.确认绝缘耐压测试仪各部件是否完整；
EL测试指导书
加工状态红外测试一.作业步骤1、按下气源按钮开启EL测试仪盖。
2、双手将待测半成品放于EL测试仪内（要求位于玻璃台面正中间位置）。
3、将半成品引出线与测试仪的接口相连接。
4、按下直流电源供电器“POWER”按钮。
5、双击"solar EL1.4"开启软件测试的窗口，同时点击“启动相机”图表，开始进行测试成像。
6、根据图片判定是否符合品质要求。
二、检验项目及内容1、检查作业台面是否沾有异物，作业工具是否齐全。
2、作业过程要检验半成品摆放位置是否到位。
3、要检验成像图片是否符合品质要求。
4、测试过程要检验直流电源供电器显示数据是否异常,电流、电压是否符合被测组件规格要求。
工 序 名反观检验作业重点1、作业前5分钟进行6S。
2、抬半成品过程要轻拿轻放，防止撞击他物导致裂片。
3、半成品要求在EL测试内平整放置，防止电池片整体移位。
4、作业过程一定要正确有序的开启设备按钮，需要整改测试数据时要通知设备员进5、搭接引出线要注意区分正负极。
6、对成像后无法判定的图片除了要保存留档，及时通知IPQC进行判定。
7、当日工作结束后，记得关掉设备电源。
物料及消耗品品名规格手套半成品设备及治具品名规格EL测试仪直流电源供电器周转车供气系统注意事项1、作业过程时，帽子佩戴严密，并且佩戴手套进行操作。
2、检查EL测试气源是否正常，成像效果是否异常，设备具体使用参见《EL测试仪操3、对于异常出现的图像要求进行保存留档，并通知IPQC进行判定组件是否合格。
4、配合协助工艺、品质、技术做好跟踪组件的EL测试。
5、当日产值≤100块要求全检，反之按不同功率档进行抽检。
6、作业过程中出现异常现象及时通知班组长或工艺员。
耐压测试仪操作规程003
1.0 目的：保证产品的安全性能能满足产品标准，特制订本规程2.0 使用范围：使用于本公司产品的耐压检验与测试 3.0 定义：无 4.0 操作步骤： 4.1 测试前的准备4.1.2仪器的操作方法见仪器操作说明书。
4.1.3仪器的设置：将耐压测试仪接入AC220/50HZ 电源,启动电源开关,按下预置键,及启动钮,根据安规认证的要求将相关参数如下表进行设置： 安规类别 测试电压设置 器具类别 漏电流设置 时间设置 3C/CE/GS/CB AC3750V II 5mA 3S UL AC1250V/5mA3S4.1.4仪器的点检：用耐压测试仪的测试两端分别碰触到“耐压点检盒”的金属螺丝两端，测试耐压仪是否能正常报警，并将点检结果记录到《仪器功能点检记录表》。
）4.2 测试：用耐压测试仪的高压输出端夹住待测产品插头的火线或零线端,外壳易触及部件接触,按下启动钮仪器进入测试状态,此时仪器显示出测试电压及微小的漏电流值，仪器不报警为合格；当漏电流值大于设定值时,仪器会发出声光报警,产品为不合格。
此时按下复位键后方可进行后续测试。
5.0 记录《仪器功能点检记录表》。
6.0 注意事项6.1 仪器必须可靠接地,操作员请勿触摸带电部件。
6.2 仪器如有异常应立即停用并报主管部门维修,并追踪仪器出现异常的时间段所测试的产品需进行重新测试。
6.3 每日做好仪器保养清洁工作，不用时应关掉电源。
6.4 当仪器超出有效期时应及时报告部门主管送计量局进行校验。
编制 审核 批准 日期日期日期中山市博恩电器有限公司文件类别：作业文件 文件编号 BE-WI-003 共1页 第1页 文件名称：耐压测试仪作业指导书版本/版次A/0。
电性能测试仪操作规程-绝缘耐压测试仪
浙江普林艾尔电器工业有限公司HANGZHOU HONGTAI ELECTRICAL APPLIANCE CO., LTD.作业指导书名称 SPECIFICATION NAME电性能测试仪操作规程编号 NO. 型号Prod. 通用 日期Date 2011-4-6 版本Revision B/0页号Page 3-2编制: Compiler:校对:Corrected by: 审核:Examined by: 批准:Proved by:目的Why: 正确使用设备、验证及确保电器安装满足安全要求 步骤How ：电器强度及绝缘电阻检测：1.前面板示意图2.测试前设置a ）打开“电源开关”，按“设置”健进入第一项：耐压测试设置，调节“设置加减键”直到“交流指示灯”及“Ma 指示灯”同时亮，显示以下界面时停止调节：电源开关启动键停止键设置键设置加减键退出键交流直流显示值交流指示灯 直流指示灯MaM Ω显示M Ω指示灯Ma 指示灯测试结束指示灯时间显示值按“设置”健，然后调节“设置加减键”。
①测试产品额定电压为220-250V的，将电压调至1800V，如图㈠。
②测试产品电压为115V的，将电压调至1600V，如图㈡图㈠图㈡按“设置”健，然后调节“设置加减键”。
将电流设置为10mA，如图㈢),按“设置”健，然后调节“设置加减键”。
将时间调至2s，如图㈣；图㈢图㈣b）按“设置”健进入第二项：绝缘电阻检测设置，调节“设置加减键”直到“直流指示灯”及“MΩ指示灯”同时亮，显示以下界面时停止调节：按“设置”健，然后调节“设置加减键”。
将直流电压调至500v，如图㈤按“设置”健，然后调节“设置加减键”。
将绝缘电阻设置为2ＭΩ。
如图㈥按“设置”健，然后调节“设置加减键”。
将时间调至2s。
如图㈦图㈤图㈥图㈦按“退出”健。
设置完成。
c）将绝缘、耐压测试仪输出地线（黑色）夹在产品的金属外露部位上或电源线接地插片上，将高压输出线（红色）夹在样品的电源输出线火线端。
安规测试作业指导书
A,B,N,机壳 C,机壳 2500V 5S ＜20mA
A,C,N,机壳 B,机壳 2 ＜20mA
4.试验准备
4.1操作前必须首先检查整机断开电源。 4.2准备好测试仪器，检查耐压测试仪线缆连接是否完好，有无破损立即更换，并在校准有效期内。
上海XXXXXX有限公司
文件编号： 版本号： 生效日期：
其 他 文 件
文件名称 1.试验类型：工频耐压试验 2.仪器：工频耐压测试仪 3.试验条件： 安规测试----设备短时耐压试验作业指导书
页数
短接对象 施压对象 施加电压 测试时间 漏电流
A,B,C,N 机壳，N 2500V 5S ＜20mA
A,B,C,机壳 N,机壳 2500V 5S ＜20mA
4.3依据图表中的条件短接相关线缆 4.4合上断路器，断开避雷器，抽出模块，如果模块对地耐压试验需断开电源上的Y电容和模块内的IGBT，电解电容。 4.5断开保险丝和控制电源的中线，控制器内同样存在Y电容。 5.试验步骤
5.1 将整机的A,B,C,N,短接，调节电压测试仪测试时间周期为5S，一段固定在N排，另一端与机壳接触，调节耐压试验仪输出电压从0逐步升到2500V， 一个完整的5S周期后，记录漏电流数值，并关闭耐压试验仪。 5.2 将接线方式更改为将A、B、C和机壳短接，耐压试验仪一端固定在机壳，另一端与N排接触，调节耐压试验仪输出电压从0逐步升到2500V， 一个完整的5S周期后，记录漏电流数值，并关闭耐压试验仪。 5.3 将接线方式更改为将A、B、N和机壳短接，耐压试验仪一端固定在机壳，另一端与C排接触，调节耐压试验仪输出电压从0逐步升到2500V， 一个完整的5S周期后，记录漏电流数值，并关闭耐压试验仪。 5.4 将接线方式更改为将A、C、N和机壳短接，耐压试验仪一端固定在机壳，另一端与B排接触，调节耐压试验仪输出电压从0逐步升到2500V， 一个完整的5S周期后，记录漏电流数值，并关闭耐压试验仪。。 5.5 将接线方式更改为将B、C、N和机壳短接，耐压试验仪一端固定在机壳，另一端与A排接触，调节耐压试验仪输出电压从0逐步升到2500V， 一个完整的5S周期后，记录漏电流数值，并关闭耐压试验仪。。
检验作业指导书解析
1.4将设备的两根测试表笔分别连接到待测试产品的箱体/壳体和高压防护装置上，其中黑色的测试表笔连接到箱体/壳体上，红色的测试表白连接高压防护装置上。
1.5待显示屏幕中的数值稳定后，读取数值，与显示屏幕左上角的倍率相乘，则得到本次测试的数据。

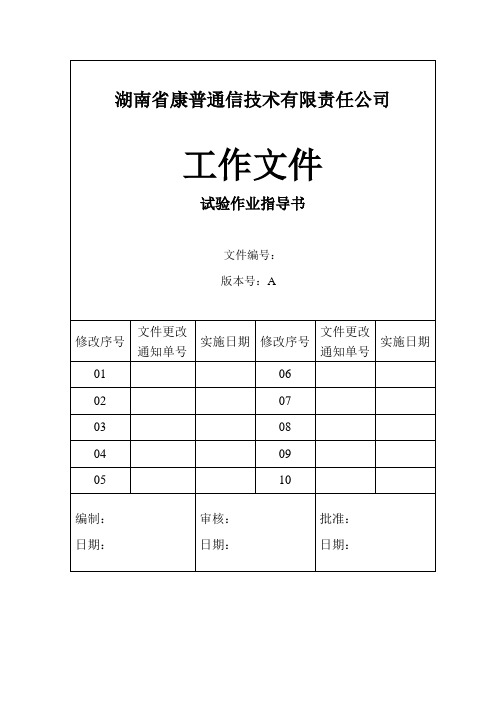

湖南省康普通信技术有限责任公司
工作文件
试验作业指导书
文件编号：
版本号：A
修改序号
文件更改
通知单号
实施日期
修改序号
文件更改
通知单号
实施日期
01
06
02
07
03
08
04
09
05
10
编制：
日期：
审核：
日期：
批准：
日期：
湖南省康普通信技术有限责任公司
工作文件
文号:KPZC
版本号:A
文件名称：试验作业指导书
修改序号: 00
1.接触电阻测试操作步骤
1.1将接触测试仪的电源插座，可靠的连接在220V,50HZ的市电插座上。
1.2开启电源，校零。方法：选择测试需求的量程（200mΩ），短接电压测量夹子和电流输出夹子，按下校零按键，松开后再立即按下校零按键，并保持，当仪器发出提示音时松开按键显示CAL0，当CAL0消失恢复电阻值显示时，校零操作完成。
1.5打开机器的电源开关，按启动按钮，测试开始，测试60S后，自动停止，关闭电源，取下测试线。
2.测试结果判定说明
整个60S的测试过程中，没有击穿，不产生飞狐，不产出吱吱的的放电声音，超漏指示灯不报警，则判断合格。
3.注意事项
X-CVE101绝缘耐压测试作业指导书A1
湖南兴业太阳能科技有限公司绝缘耐压测试作业指导书文件编号：SYE-X-CVE101 版本编号：A/1生效日期：2012年11月8日受控状态：拟定：周芬日期：2012年11月7日审核：日期：年月日批准：日期：年月日修改历程序号版本编号生效日期改动说明拟制审核批准1 A/1版2012.11.8 变动耐压测试的电压值与测试时间周芬黄华斌汤立文2345678910111213141516171819202122232425绝缘耐压测试作业指导书1. 目的测定组件中的载流部分与组件边框或外部之间的绝缘是否良好。
2. 适用范围本作业指导书适用于太阳能电池组件绝缘试验。
3. 参考标准IEC 61215:2005 地面用晶体硅光伏组件-设计鉴定和定型条款 10.3IEC 61730-2:2004光伏组件安全鉴定条款 10.64. 设备仪器程控耐电压绝缘测试仪5. 职责5.1本实验操作人员负责本试验的操作。
5.2技术员/工程师负责该试验的操作监督。
5.3设备/计量管理员负责设备的维护，保养和计量。
6.试验程序6.1绝缘耐压性能测试6.1.1将组件放在绝缘垫上，测试仪的接地端子接地良好。
6.1.2将组件引出线短路后接到耐压测试仪的正极（红测试夹）。
耐压测试仪的负极（黑测试夹）夹到电池板的铝边框上。
6.1.3开启测试仪，进行测试耐压参数的设定：测试仪的输出电压设置为3600V，漏电电流为0.050mA，待稳定后测试持续时间test Time为1秒钟;测试参数统电压不超过50V，所施加的电压应为500V，持续此电压1分钟，按下启动接钮开始测试。
IEC 61215:2005测试参数：测试仪电压设置为1000V加上两倍的系统最大电压（电压上升速度不超过500V/S）持续此电压1分钟,若测试参数统电压不超过50V，所施加的电压应为500V，持续此电压1分钟。
IEC IEC 61730-2:2004：耐压测试仪所加电压为2000V加4倍的系统电压，持续此电压1分钟，若测试参数统电压不超过50V，所施加的电压应为500V，持续此电压1分钟。
设备仪器的作业指导书
设备仪器的作业指导书设备仪器的作业指导书1.目的和范围1.1 规范本公司检测仪器和设备校准准则，确保检测仪器和设备精度，进而保证产品质量。
1.2 适用所有与产品质量相关的检测仪器，包含监控装置。
2.定义:2.1 外部校验设备：量块、高度仪、投影仪、耐压测试仪、扭力计、螺纹环规、数显千分尺、推拉力计、稳压仪、标准压力表、百分表、数显温度表、数显多用表、示波表、功率分析仪、电流互感器、弹簧测试仪、microvu，其它不能内校仪器。
2.2 内部校验设备：电流连续性检测、耐高压测试夹具、辅助测试系统、气压表、电子称等。
3.职责3.1 计量工程师3.2 计量员4.授权4.1 质保经理5.程序5.1 品保部负责制定全公司《检测仪器检定一览表》，以作为校准的依据。
5.2 外部校验:5.2.1由计量员定期查看（每三月一次）外部仪器状态，将到期仪器送国家级仪器鉴定中心校验。
5.2.2 经国家级仪器鉴定中心判定ok之仪器，由计量员将鉴定合格标签贴在仪器上，鉴定证书存档并认可，作好相应记录。
5.2.3 经国家级仪器鉴定中心判定ng之仪器，由计量室认可，标识不合格标签，并对鉴定不合格仪器作好相应处理（特殊情况如仪器维修或报废需报经理处理），并作好记录。
5.2.4 对维修后之仪器,需再送国家级仪器鉴定中心鉴定,校验步骤再依5.2.2，5.2.3执行。
E6006 仪器设备管理作业指导书2016-06-01 22:12 | #2楼一、仪器设备的购置、验收和使用制度1、凡需要购置仪器设备，必须遵循性能先进、质量优良、配套齐全、价格适宜的原则。
首先由各分析室、车间根据科研测试需要，提出计划报室集中，经室研究后上报队批准购买。
2、仪器设备到货后，及时组织验收，收齐技术资料文件，然后入库建档立档。
如型号、质量、数量等有问题，及时办理补差、索赔、退货手续。
3、仪器设备安装调试、验收后，确定专人负责保管，并编号或翻译使用操作规程。
操作人员必须严格遵守操作规程。
绝缘电阻、接地电阻 、耐压测试指导书
13年11月02日操作说明：1、安全准备工作，带上绝缘手套，穿上绝缘靴，以防高压电击造成生命危险。
2、功能检查，打开仪器开关，观察各指示仪显示是否正常，运行是否有杂音。
3、例行检验3.2 按下预置按钮，量程开关档选择在200m Ω档，再按下启动按钮，将电流值调节为25A.调节报警预置调节器，将报警预置调节值设定为100m Ω.3.3按下复位按钮，将电流调节旋钮旋到零位，按下测试按钮，拿开两测试线夹，将测试线夹一端夹在测试物体的接地线上，另一端夹在物体其他的可触及金属部分。
3.4按下定时开关，将定时设定为20s，按下开路报警按钮，复位测试按钮，开始测试。
3.5 打开启动按钮，调节电流旋钮，将电流调节到25A，这时接地电阻值显示屏显示的数字为预置电流调节25A 电阻调节至100毫欧该物体的接地电阻值.3.6 观测时间20s，读取最小的值为该灯具的接地电阻值，单位m Ω.夹金属壳夹线位置：接地调节完毕后复位定时20S后按下报警按钮测试过程电流调节至25A时候的最终电阻数值注意事项：★★请按照作业指导书正确操作！作成设备型号工程名工程NO.作成承认江苏裕源热水器有限公司操作步骤3.1配备的一付（两组）测量线，红线组粗测量线，接入测试仪红色电流接线柱，红线组细测量线，接入测试仪红色电阻接线柱；黑线组粗测量线，接入测试仪黑色电流接线柱，黑线组细测量线，接入测试仪黑色电阻接线柱.接通电源，打开电源开关，显示屏点亮， 将两组测量线的夹子夹在一起互相短路，将电流调节旋钮逆时钟旋至零位.1、 仪器必须有可靠接地; 测试时,仪器接地端与被测体要可靠相接,严禁开路; 切勿将输出地线与交流电源线短路,以免外壳带有高压,造成危险;2、 尽可能避免高压输出端与地线短路,以防发生意外; 测试灯、超漏灯、一旦损坏,必须立即更换,以防造成误判;3、 排除故障时,必须切断电源; 仪器空载调整高压时,漏电流指示表头有起始电流,均属正常,不影响测试精度.4、 耐压测试仪避免阳光正面直射,不要在高温潮湿多尘的环境中使用或存放.接地电阻测试仪操作指导书变更记事变更者日期变更记事YD2668-4B 接地电阻测试XSZM/JY02-2014-02。
耐压绝缘测试
RETURN VOLTAGE IS O
3-2选择测试模式 按【F3】键移动光棒并且使光棒停留在测试模式项目时，可利用 【F1】【F2】键选择测试模式AC/IR。交流耐压/绝缘测试模式 （AC）图面如下：
耐压/绝缘测试培训教材
六.19071/19072/19073耐压测试机基本操作 1.前面板功能说明，如图所示：
测试键
功能键
复位 键 电源开 关
GOOD显示
FAIL显示
测试显示
接地线
高压输 出
耐压/绝缘测试培训教材
2.【等待画面】：开机后，画面如下
STEP 1/1 0.000KV 0.500mA 3.0s MORE...
耐压/绝缘测试培训教材
4.按F4键，回到【等待画面】。按【START】键启动测试，当按 下此键时，会启动测试电压输出，此时DANGER的指示灯亮起，显 PASS，判定待测物为良品，蜂鸣器同时动作（短一声）。 如检测出量测值异常，主机就判定待测物为不良品，背板输 出FAIL讯号，蜂鸣器同时动作（长声），并持续动作直到主机按 【STOP】键为止。 5.此机台因全部为英文版，难以理解，操作时除以上画面需调整 外，其它画面切忌随意调动，有疑问直接找专业人员调整。
耐压/绝缘测试培训教材
五.902 HI-POT测试机基本操作 机台面板名称及操作如下图：
2
1 4
1 5
3 4
1 6
1
1 7
7
1 8 1 2
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
4.测试时，仪器接地端与被测体要可靠相接，严禁开路。
5.切勿将输出地线与交流电源线短路，以免外壳带有高压，造成危险。
6.尽可能避免高压输出端与地短路，以防发生意外。
7.测试灯、超漏灯一旦损坏，必须立即更换，以防造成误判。
8.排除故障时，必须切断电源。
9.为了避免意外电击，操作本仪器时请戴上橡胶绝缘手套。
10.仪器空载高速高压时，漏电流指示表头有起始电流，均属正常，不影响测试精度。
11.仪器避免阳光正面直射，不要在高温、潮湿、多尘的环境中使用或存放 。
12.仪器使用一年后，必须按照国家技术监督部门需求送计量部门或回厂检定合格后，方可继续使用。
2．
连接被测试物体
在确定电压表指示为“0”，测试灯熄灭时，将耐压测试仪与被测试物体用测试探头或遥控测试附件连接好，并把地线接好。
3．
设定漏电流测试所需值
1.按下预置开关。
2.选择所需报警电流范围档。
3.调节漏电流预置电位器到 所需报警值。
4．
手动测试
1.将定时开关为关的位置，按下启动钮，测试灯亮，将电压调节钮旋到需要的指示值。
2.测试完毕后，将电压调节到测试值的确1/2位置后按复位钮，电压输出切断，测试灯灭，此时被测物为合格。
3.如果被测物体超过规定漏电流值，则仪器自动切断输出电压，同时蜂鸣器报警、超漏指示灯亮，此时被测物为不合格，按下复位键，即可清除报警声。
5．
定时测试
1.定时开关为“开”时，拨时间预置拨盘，设定所需测试时间值。
2.按下启动钮，将电压调到所需测试值。
3.当定时到，测试电压被切断，被测物为合格，若电流过大，不到计时时间，超漏灯亮，蜂鸣器报警，被测物为不合格。
文件名
耐压测试仪作业指导书
作业名称
部门别
文件版次
文件编号
作业指导书
制造部
A/0
项目
操作步骤
操作说明书
注意事项
1.
开启耐压测试仪
接上耐压测试仪电源，并按下电源开关。
1.操作者必须戴好绝缘橡皮手套，以防高压电击造成生命危险。
2.只有在测试灯熄灭状态，无高压输出状态即高压输出“0”和在“复位”状态时，才能进行被测试物体连接或拆卸操作。
6.参考文件
修订记录
NO
版本
修订内容
日期
修改
做成确认Βιβλιοθήκη 承认无7.记录
《耐压测试仪点检表》
日期
日期
日期
测试指导书
生效日期：
