钢结构焊接规范-完整版
建筑钢结构焊接规范
建筑钢结构焊接规范建筑钢结构焊接是建筑施工中常用的一种连接方法，能够有效地提高结构的稳定性和强度。
为了保证焊接质量和施工安全，针对建筑钢结构焊接，制定了一系列的规范和标准。
本文将从焊接前的准备工作、焊接过程控制、焊接缺陷的处理以及焊接后的检验等方面，介绍建筑钢结构焊接的规范。
一、焊接前的准备工作1.焊工的资质和培训：焊工应具有相应的焊接操作资质，熟悉焊接工艺和操作规程。
焊工的培训应包括焊接操作技术、安全知识和质量要求等方面的内容。
2.材料和设备的检查：在开始焊接之前，要对使用的焊接材料和焊接设备进行检查，确保材料质量合格并设备正常运行。
3.焊接工艺的选择：要根据焊接材料的种类和尺寸，结构形式和设计要求等因素，选择适当的焊接工艺和参数。
二、焊接过程控制1.焊接操作规程：在焊接过程中要严格遵守焊接操作规程，按照焊接工艺和参数进行操作。
2.焊接电流和电压的控制：焊接电流和电压应根据焊缝的长度和焊接强度要求进行调节，确保焊接质量。
3.焊接速度和间隙的控制：焊接速度和间隙也是影响焊接质量的重要因素，要根据焊接材料的厚度和类型进行控制。
4.焊接温度的控制：焊接温度是焊缝形成和焊接质量的关键，应根据焊接材料的熔点和熔化热进行控制。
三、焊接缺陷的处理1.气孔缺陷的处理：如果出现气孔缺陷，应用刨刀或砂轮清洁，然后用焊条或焊丝重新填补焊缝。
2.夹渣缺陷的处理：夹渣是指焊缝中残留的焊渣，如果出现夹渣缺陷，应用刨刀或砂轮清除，然后进行重新焊接。
3.焊缝变形的处理：焊缝变形是指焊接过程中产生的变形现象，如果出现焊缝变形，可以采用局部敲打或冷却等方法进行修复。
四、焊接后的检验1.外观检验：对焊缝的外观进行检验，检查焊缝是否平整、无夹渣、裂纹等缺陷。
2.尺寸检验：对焊接后的构件进行尺寸检验，检查焊缝的长度、宽度、高度等是否符合设计要求。
3.破坏性检验：对焊缝进行破坏性检验，通过剪切测试、拉伸测试等方法，检查焊接接头的强度和韧性等性能。
钢结构焊接及验收规范
钢结构焊接及验收规范随着现代建筑技术的不断发展，钢结构建筑因其高强度、轻量化、施工简便等优点被越来越广泛地应用于各种建筑领域。
但是，在钢结构的制作、安装和验收过程中，焊接技术是一个非常关键的环节。
本文将介绍钢结构焊接的规范要求以及验收标准。
一、焊接规范要求1.制造钢结构的焊接制造必须符合相关的标准规定，焊接工艺必须按照制造设计图纸和技术规范进行施工。
对于重要结构和关键部位，必须提前进行模拟试验和焊接试验，确保焊接质量稳定可靠。
2.焊接焊接必须采用符合标准规定的焊接工艺，焊工必须持有相应的焊工证书。
在焊接前必须对焊接材料进行检查，合格后方可进行焊接。
焊缝必须无裂纹、夹渣等焊接缺陷，并且焊头、熔合池和基材的相互贯穿、密实程度、坡口的形状和尺寸必须符合设计要求。
3.质量控制焊接完成后，必须进行质量控制。
需要对焊接部位进行外观检查、几何尺寸检查，以及各种无损检测。
确保焊接质量稳定可靠。
二、验收规范1.验收前准备在进行钢结构焊接的验收前，必须完成各种质量控制和整体检查。
如焊接试验、外观检验、几何尺寸检测等。
2.验收方法验收方法包括外观缺陷检测、几何尺寸检测、无损检测等。
其中，外观缺陷检测分为目视检测和表面缺陷检测。
几何尺寸检测通常采用比较测量和几何测量两种方法。
无损检测分为超声波检测、射线检测、渗透检测和磁粉检测等多种方法。
3.无损检测要求在钢结构焊接的无损检测中，应根据确定的检测机制以及设备和工艺的特点来选择无损检测方法。
在进行无损检测前，必须确定检测机制并建立检测规程，对检测设备和人员进行资格认证，确保数据的准确性。
在进行无损检测时，应特别注意以下几点：(1) 资质认证：检测人员必须具备良好的专业知识和实践经验，并且持有相应的无损检测资质证书。
(2) 检测工艺：在检测之前，必须制定详细的检测方案和工艺参数，以确保检测精度和质量。
(3) 设备选择：针对被检测物料所具有的特征和检测要求，选择合适的无损检测设备，并且设备必须得到定期维护和检修。
《钢结构焊接规范》
《钢结构焊接规范》
钢结构焊接规范包括对钢结构的焊接材料、工艺、装配、拆卸、维护以及检测等要求。
1、钢结构焊接材料：采用电弧焊和钎焊技术进行焊接时，应使用合格的焊接材料，
电弧焊材料的型号、规格和电弧焊动力参数应符合《电弧焊熔剂使用规程》（GB 4706）
的要求。
钢结构焊缝的化学成分应符合表4国石油管材给出的焊缝基材检验要求。
2、钢结构焊接工艺：采用电弧焊技术时，焊接参数应符合《代号及焊缝型号》（GB 9074）的要求，在焊接过程中应保证焊口的完整性，不得有堆积焊口，堆积焊口容易出现
气孔、收缩等缺陷，使焊接强度受到影响。
3、装配连接：钢结构焊接连接时，焊接拼接部位要求满足《钢结构连接》（GB/T 12713）的要求，拼接部位应沿着焊缝轴线排列，不允许拼接部位纵向转动，以防止焊接
强度受到影响。
另外，拼接部位应装有螺栓，以防止因受力力大，焊缝出现拆离现象。
4、拆卸：钢结构的拆卸应严格按照设计规范施工，钢结构的焊接材料、拼接部位应
经过检验比较确定拆动方向。
5、维护：钢结构焊接部位维护应根据现场环境和使用要求，采取喷油、定期检查、
密封处理等技术措施，以保证其的有效维护。
6、检测：钢结构的焊接检验应根据各部位焊接要求，进行指定的检测技术，检测项
目包括：焊缝探伤检验、焊缝的完整性检验、材料的成分检验，以满足强度、密封要求及
焊接质量要求。
钢结构焊接施工工艺标准规范标准
钢结构焊接施工工艺标准规范标准2.焊接工艺流程在进行焊接工艺流程之前，必须进行焊接安全设施的准备和检查。
同时，要确保焊接设施和焊接材料的准备工作已完成。
在进行焊接前，需要安装引弧板和出板，并进行坡口检查和表面清理。
预热是焊接前必要的步骤，而焊接完成后，还需要进行焊后处理和记录。
焊缝外观及UT检查也是必须的步骤，最后进行修整再检查，并记录预热温度。
在整个焊接过程中，需要进行焊接电流调整和焊道清理，以确保焊接质量。
最后，进行自检和返修再检查，并对焊接场所进行清理和转移。
3.焊接施工工艺及技术措施在进行焊前准备时，需要搭设良好的操作脚手平台，确保平台高度和宽度适合焊工操作。
同时，应该考虑防风措施，以确保焊接过程中的安全。
对于CO2气体保护焊，需要考虑焊枪线较短的情况，因此可以将焊机和送丝机置于操作平台上。
操作平台是专门为节点焊接而设计的，具体细节请参见安全设施一节。
焊工需要准备一些必要的工具，例如凿子、焊工专用榔头、刷子以及砂轮机等。
焊把线应该绝缘良好，如果有破损处，需要用绝缘布包裹好，以免在拖拉焊把线时与母材打火。
在进行正式焊接之前，焊接设备应该接线正确、调试好，并进行试焊，将电压、电流调至合适的范围。
检查坡口装配质量，应该去除坡口区域的氧化皮、水分、油污等影响焊缝质量的杂质。
如果坡口是用氧-乙炔切割过，还应该用砂轮机进行打磨，直到露出金属光泽。
根据钢材化学成分、力学性能，对于Q345C级钢的焊材选配，可以参考表1.预热是防止低合金高强钢焊接氢致裂纹的有效措施，可以控制焊接冷却速度，减少或避免热影响区（HAZ）中淬硬马氏体的产生，降低HAZ硬度，同时还可以降低焊接应力，并有助于氢的逸出。
预热温度的确定与钢材材质、板厚、接头形式、环境温度、焊接材料的含氢量以及拘束度都有关系。
根据母材性能和以往的工程施工经验，对于Q345钢材，40～60mm的板厚，预热温度应为80～100℃左右；60～80mm的板厚，预热温度应为120℃。

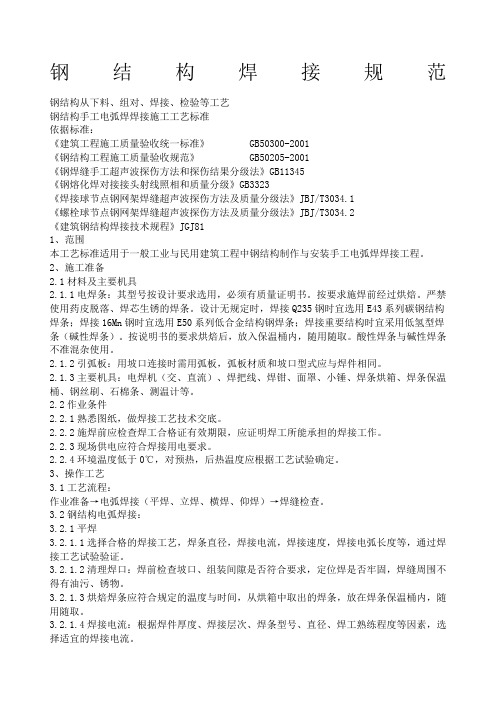

钢结构焊接规范
钢结构焊接规范钢结构从下料、组对、焊接、检验等工艺钢结构手工电弧焊焊接施工工艺标准依据标准：《建筑工程施工质量验收统一标准》 GB50300-2001《钢结构工程施工质量验收规范》 GB50205-2001《钢焊缝手工超声波探伤方法和探伤结果分级法》GB11345《钢熔化焊对接接头射线照相和质量分级》GB3323《焊接球节点钢网架焊缝超声波探伤方法及质量分级法》JBJ/T3034.1《螺栓球节点钢网架焊缝超声波探伤方法及质量分级法》JBJ/T3034.2《建筑钢结构焊接技术规程》JGJ811、范围本工艺标准适用于一般工业与民用建筑工程中钢结构制作与安装手工电弧焊焊接工程。
2、施工准备2.1材料及主要机具2.1.1电焊条：其型号按设计要求选用，必须有质量证明书。
按要求施焊前经过烘焙。
严禁使用药皮脱落、焊芯生锈的焊条。
设计无规定时，焊接Q235钢时宜选用E43系列碳钢结构焊条；焊接16Mn钢时宜选用E50系列低合金结构钢焊条；焊接重要结构时宜采用低氢型焊条（碱性焊条）。
按说明书的要求烘焙后，放入保温桶内，随用随取。
酸性焊条与碱性焊条不准混杂使用。
2.1.2引弧板：用坡口连接时需用弧板，弧板材质和坡口型式应与焊件相同。
2.1.3主要机具：电焊机（交、直流）、焊把线、焊钳、面罩、小锤、焊条烘箱、焊条保温桶、钢丝刷、石棉条、测温计等。
2.2作业条件2.2.1熟悉图纸，做焊接工艺技术交底。
2.2.2施焊前应检查焊工合格证有效期限，应证明焊工所能承担的焊接工作。
2.2.3现场供电应符合焊接用电要求。
2.2.4环境温度低于0℃，对预热，后热温度应根据工艺试验确定。
3、操作工艺3.1工艺流程：作业准备→电弧焊接（平焊、立焊、横焊、仰焊）→焊缝检查。
3.2钢结构电弧焊接：3.2.1平焊3.2.1.1选择合格的焊接工艺，焊条直径，焊接电流，焊接速度，焊接电弧长度等，通过焊接工艺试验验证。
3.2.1.2清理焊口：焊前检查坡口、组装间隙是否符合要求，定位焊是否牢固，焊缝周围不得有油污、锈物。

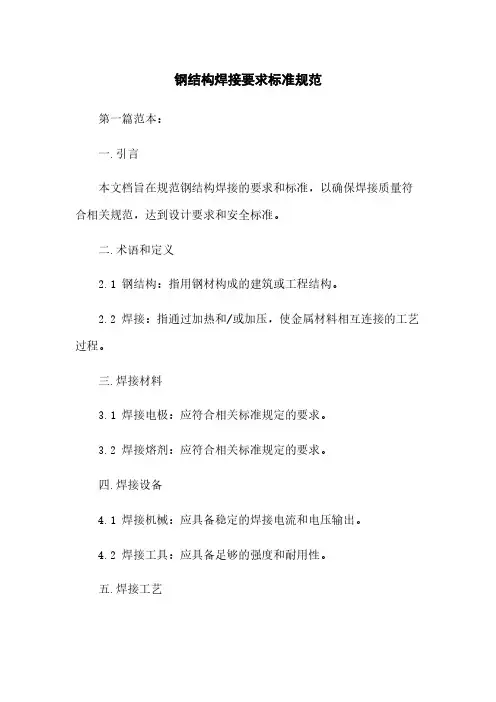

钢结构焊接要求标准规范下载
钢结构焊接要求标准规范第一篇范本：一.引言本文档旨在规范钢结构焊接的要求和标准，以确保焊接质量符合相关规范，达到设计要求和安全标准。
二.术语和定义2.1 钢结构：指用钢材构成的建筑或工程结构。
2.2 焊接：指通过加热和/或加压，使金属材料相互连接的工艺过程。
三.焊接材料3.1 焊接电极：应符合相关标准规定的要求。
3.2 焊接熔剂：应符合相关标准规定的要求。
四.焊接设备4.1 焊接机械：应具备稳定的焊接电流和电压输出。
4.2 焊接工具：应具备足够的强度和耐用性。
五.焊接工艺5.1 焊接前准备工作：应对焊接部位进行清理和准备，确保无杂质。
5.2 焊接参数：应根据钢结构材料和焊接焊条的规格确定合适的焊接参数。
5.3 焊接顺序：应按照设计要求和焊接工艺规程确定焊接顺序。
5.4 焊接质量控制：应进行焊缝外观检查、焊缝尺寸检验和焊缝强度试验等质量控制措施。
六.焊接验收标准6.1 外观质量：焊缝应平整，无明显裂纹、气孔和夹杂物等缺陷。
6.2 尺寸精度：焊缝尺寸应符合设计要求和相关标准规定。
6.3 强度要求：焊缝的抗拉强度应满足相关标准规定。
七.附件本文档涉及附件包括焊接工艺规程、焊接参数表等。
八.法律名词及注释8.1 焊接质量：指焊缝的外观和机械性能等特征，影响焊接质量的因素包括焊接材料、焊接工艺等。
8.2 焊接工艺规程：指针对特定焊接而制定的工艺规定的文件，包括焊接方法、焊接参数等。
第二篇范本：一.前言本文档是为了便于广大快速了解并钢结构焊接要求的标准规范，以便引导正确进行焊接操作，确保焊接质量和工程安全。
二.标准规范介绍2.1 《钢结构焊接技术规范》：该规范主要针对钢结构的焊接工艺和质量要求进行了详细描述，涉及焊接材料、电弧焊接、气体保护焊等。
2.2 《焊接工程质量验收标准》：该标准规定了对焊接工程的验收标准和评定方法，包括外观质量、尺寸精度、焊缝强度等方面。
2.3 《焊接结构设计规范》：该规范对焊接结构的设计要求进行了规范，包括焊接接头的设计、焊接缺陷的处理等。
钢结构焊接规范
钢构造焊接规范钢构造焊接规范钢构造从下料、组对、焊接、查验等工艺钢构造手工电弧焊焊接施工工艺标准依照标准：《建筑工程施工质量查收一致标准》GB50300-2001《钢构造工程施工质量查收规范》GB50205-2001《钢焊缝手工超声波探伤方法和探伤结果分级法》 GB11345《钢融化焊对接接头射线照相和质量分级》 GB3323《焊接球节点钢网架焊缝超声波探伤方法及质量分级法》JBJ/T3034.1《螺栓球节点钢网架焊缝超声波探伤方法及质量分级法》JBJ/T3034.2《建筑钢构造焊接技术规程》JGJ811、范围本工艺标准合用于一般工业与民用建筑工程中钢构造制作与安装手工电弧焊焊接工程。
2、施工准备2.1资料及主要机具2.1.1 电焊条：其型号按设计要求采纳，一定有质量证明书。
按要求施焊前经过烘焙。
禁止使用药皮零落、焊芯生锈的焊条。
设计无规准时，焊接Q235钢时宜采纳 E43 系列碳钢构造焊条；焊接 16Mn 钢时宜采纳 E50 系列低合金构造钢焊条；焊接重要构造时宜采纳低氢型焊条（碱性焊条）。
按说明书的要求烘焙后，放入保温桶内，随用随取。
酸性焊条与碱性焊条禁止混淆使用。
2.1.2 引弧板：用坡口连结时需用弧板，弧板材质和坡口型式应与焊件同样。
2.1.3 主要机具：电焊机（交、直流）、焊把线、焊钳、面罩、小锤、焊条烘箱、焊条保温桶、钢丝刷、石棉条、测温计等。
2.2作业条件2.2.1 熟习图纸，做焊接工艺技术交底。
2.2.2 施焊前应检查焊工合格证有效限期，应证明焊工所能肩负的焊接工作。
2.2.3 现场供电应切合焊接用电要求。
2.2.4 环境温度低于 0℃，对预热，后热温度应依据工艺试验确立。
3、操作工艺3.1工艺流程：作业准备→电弧焊接（平焊、立焊、横焊、仰焊）→焊缝检查。
3.2钢构造电弧焊接3.2.1 平焊3.2.1.1 选择合格的焊接工艺，焊条直径，焊接电流，焊接速度，焊接电弧长度等，经过焊接工艺试验考证。
钢结构的焊接要求规范
钢结构的焊接要求规范钢结构焊接是钢结构制造中非常重要的一环，焊接工艺和质量直接影响到钢结构的使用寿命和安全性。
为了确保焊接质量，各国都有相应的焊接要求规范。
以下是钢结构焊接的一些常见要求规范。
1.焊工资质要求：焊接工必须具备相应的焊接操作证书，并经过相应的培训和考试，具备一定的焊接技术和经验。
2.材料选择要求：选用合适的焊材和母材，焊材和母材的强度和化学成分要相适应，以确保焊接接头的强度和密封性。
3.焊接操作要求：焊接操作必须符合相关的工艺规范和操作规程，例如焊接电流、电压和时间等参数的调整以及预热和焊后热处理等要求。
4.焊接设备要求：焊接设备必须符合相关的标准和规范，具有焊接所需的功能并保持良好的工作状态，如焊机的电源稳定性、电阻和电弧稳定性等要求。
5.焊接质量检测要求：焊接连接的质量检测要符合相关的检测标准和要求，可以采用无损检测方法如X射线、超声波或磁粉等，确保焊缝的质量。
6.焊缝外观要求：焊缝表面要求平整光滑，没有裂纹、夹渣、气孔、过高或过低等缺陷，焊缝与母材的过渡要平滑，焊缝的几何形状和尺寸要符合设计要求。
7.焊后处理要求：焊接完成后，要进行相应的焊后处理，如清理焊渣、喷涂防锈涂料等，以保护焊缝和母材的耐久性和腐蚀性。
8.焊接质量控制要求：焊接过程中要进行相应的质量控制，比如焊接工艺的合理设置、焊接材料的合格检验、焊接操作的监控等，确保焊接的质量。
最后，为了确保焊接的质量，还需对焊接工艺进行充分的测试和质量检验，包括焊接接头动态破裂试验、硬度试验、拉伸试验、冲击试验等。
只有严格按照钢结构焊接要求规范来进行操作，才能确保焊接质量，提高钢结构的使用寿命和安全性。
钢结构焊接规范20220428141916
钢结构焊接规范216.pdf 1：一、引言1.1 目的1.2 适用范围1.3 规范性引用文件二、术语和定义2.1 术语定义2.2 定义清单三、设计要求3.1 结构设计标准3.2 焊接材料规范3.3 焊接工艺规范四、焊接装置与设备4.1 焊接设备选择与验收4.2 焊接电源与焊接枪4.3 焊剂与焊接辅助设备五、焊接工艺5.1 焊接方法选择5.2 检查与表面处理5.3 焊接接头设计与准备 5.4 焊接工艺参数5.4.1 焊接电流5.4.2 焊接电压5.4.3 焊接速度5.5 焊接过程参数记录5.6 焊接后处理六、质量控制6.1 检测方法与标准6.2 焊接检测记录6.3 不合格处理与修复方法七、健康安全与环境保护7.1 安全操作规程7.2 焊接作业环境要求7.3 废弃物处理八、文件管理8.1 文件编号8.2 文件存档与保管8.3 文件变更与修订九、附件附件1：焊接示意图附件2：焊接材料证书注释：1. 法律名词及注释：- 焊接：将金属材料通过熔化的方法进行连接的工艺。
- 结构设计标准：规定了钢结构焊接的设计要求和技术规范。
- 焊接电流：电弧焊接中所使用的电流大小。
- 焊接电压：电弧焊接中所使用的电压大小。
- 焊接速度：电弧焊接中焊接的物体移动速度。
2. 本文档涉及附件：附件1为焊接示意图，附件2为焊接材料证书。
---2：一、介绍1.1 目的1.2 适用范围1.3 规范性引用文件二、术语列表2.1 术语定义2.2 定义清单三、设计要求3.1 结构设计标准3.2 焊接材料规范3.3 焊接工艺规范四、焊接设备和工具4.1 焊接设备选择与验收4.2 焊接电源和焊接枪4.3 焊剂和焊接辅助设备五、焊接工艺5.1 焊接方法选择5.2 检查和表面处理5.3 焊接接头设计和准备 5.4 焊接工艺参数5.4.1 焊接电流5.4.2 焊接电压5.4.3 焊接速度5.5 焊接过程参数记录5.6 焊接后处理六、质量控制6.1 检测方法和标准6.2 焊接检测记录6.3 不合格处理和修复方法七、健康与安全7.1 安全操作规程7.2 焊接作业环境要求7.3 废弃物处理八、文件管理8.1 文件编号8.2 文件存档和保管8.3 文件变更和修订九、附件附件1：焊接示意图附件2：焊接材料证书注释：1. 法律名词及注释：- 焊接：将金属材料通过熔化的方法进行连接的工艺。
钢结构焊接规范标准
钢结构焊接规范标准①A4竖版②已排版和错别字校对④双击删除本内容③页面布局-页面边框-设置-无/即可去掉边框目录钢结构焊接规范标准 (3)一、材料管理 (3)二、作业条件 (3)三、焊接操作工艺 (3)四、焊接施工基本原则 (5)五、保证焊缝外观质量的措施 (6)六、焊工培训及考核 (7)钢结构焊接规范标准一、材料管理1.1材料：电焊条、焊丝所选用的型号必须符合设计及规范要求，并有出厂合格证。
如需改动焊条型号，必须征得设计部门的同意。
1.2严禁使用过期、药皮脱落、焊芯生锈的焊条。
1.3焊接前应对焊条进行烘焙处理。
二、作业条件2.1审阅施工图纸，根据图纸要求结合本单位的设备和技术条件，制定出钢结构焊接施工方案。
2.2准备好所需施焊的工具、调整好焊接电流。
2.3在空旷地区施焊时，应有防风、防雨设施，避免穿堂风。
2.4焊工应经过考试并取得合格证后方可上岗，如停焊超过半年以上，应重新考核。
2.5施焊前焊工应复查组装质量和焊缝区的处理情况，如不符合要求，应修整合格后方可施焊。
2.6施焊时，应采取措施使焊件处于焊接应力能够释放的自由状态，技术特殊要求时除外。
2.7交叉施工时必须有可靠的隔离措施。
2.8焊接时避免连接设备的震动，特别是焊件本身的震动，以防止产生焊接缺陷。
三、焊接操作工艺3.1严格执行钢结构焊接规范，以满足设计图纸要求。
3.2焊条使用前，必须按照质量证明书的规定进行烘焙，低氢型焊条经过烘焙后，应放在保温箱内随用随取。
3.3首次使用的钢材种类和焊接材料，必须进行焊接工艺性能和物理性能试验，符合要求后方可使用。
3.4普通碳素结构钢厚度大于34mm和低合金结构钢厚度大于或等于30mm，应进行预热，其焊接预热温度宜控制在100～150℃。
预热后区域在焊接坡口两侧各80～100mm范围内。
3.5多层焊接应连续施焊，其中每一层焊道焊完后应及时清理，如发现有影响焊接质量的缺陷，必须清除后再焊。
3.6要求焊成凹面的贴角焊缝，可采用船位焊接使焊缝金属与母材平缓过渡。
