《化工过程分析与合成》习题
《化工过程分析与合成》习题第一章1.化工过程分析的含义是什么？化工过程合成的含义是什么？2.常见化学反应过程的类型有哪些？请举例说明。
3.化工PID是什么请解释DCS的含义和作用。
4.稳态模拟和动态模拟的特征分别是怎样的？5.人工智能技术的含义是什么？6.人工神经网络的含义和用途。
第二章1.过程系统模拟有哪几类问题？2.过程系统的模拟分析是指什么，用流程框图画出其示意图。
3.过程系统设计的含义是怎样的？用流程框图画出其示意图。
4.过程系统参数优化的含义是怎样的？用流程框图画出其示意图。
5.请解释过程系统模拟的序贯模块法含义，特点，适用范围。
6.请解释过程系统模拟的面向方程法含义，特点，适用范围。
7.请解释过程系统模拟的联立方程法含义，特点，适用范围。
8.在计算再循环物流时，需要对某些物流进行“断裂”，此处“断裂”的含义是什么？9.判断最佳断裂的准则是什么，如何用数学表达式表示？10.请解释有效断裂组、多余断裂组、非多余断裂组。
11.请描述搜索断裂组的替代规则。
12.解释断裂族的概念。
13.再循环物流断裂处设置收敛单元，其功能有哪些？14.适合于收敛单元的数值计算方法一般应满足哪些条件？15.直接迭代法的原理和优缺点是什么？16.阻尼迭代的含义是什么，请用公式表达，阻尼因子的选择对迭代收敛有何影响？17.一个大型稀疏方程组，阶数为60,非零系数个数为240,求稀疏比和方程中为零的单元有多少个？18.请画出下面不可分割子系统的回路矩阵，并寻求最优断裂组。
19.直接迭代法求解下列方程组。
20.直接迭代法求解下列方程组。
2X 1＋X 23=35.568X 12－0.5X 2=0.36 第四章1. 某工厂甲、乙两种产品，每件甲产品要耗钢材2kg 、煤2kg 、产值为120元；每件乙产品要耗钢材3kg ，煤1kg ，产值为100元。
现钢厂有钢材600kg ，煤400kg ，试确定甲、乙两种产品各生产多少件，才能使该厂的总产值最大？2. 某工厂在计划期内要安排甲、乙两种产品。
化工过程分析与合成期末考试试卷
《化工过程分析与合成》期末考试试卷一、填空题（每空1分，共10分）1．稳态模拟的特点是，描述过程对象的模型中__________(包括、不包括)时间参数2．模型认为状态变量在系统中呈空间均匀分布，如强烈搅拌的反应罐就可以用这一类模型来描述3．又称为经验模型，纯粹由统计、关联输入输出数据而得。
又称为机理模型4．优化和优化是过程系统的两大类优化问题，它们贯穿于化工过程设计和化工过程操作。
5．换热网络的消耗代价来自三个方面：，，6．在分离序列的综合中，根据试探法的经验规则M1，在所有分离方法中，优先采用使用方法二、判断正误，并用1—2句话说明原因（每题2分，共10分）1．间歇过程的瓶颈问题很容易就能找到，因此，只需要对给定的设备加工顺序进行排序，就可以得到最优的操作方案了。
2．化工过程的优化因其所含变量太多而难以进行，为了简化计算的难度，某人建议只考虑决策变量对目标函数的影响，这种方式是否可行？3．非线性规划的求解比线性规划困难的多，因此，对于非线性规划问题，不可能通过求取目标函数的一阶导数，并令其为0，来得到最优解。
4．对于存在三个加工设备的间歇过程，是无法通过Johnson规则来求解的。
5．在一个工厂的设计中，要想最大限度的减少公用工程的用量，可以通过采用高效率的换热器，并增大换热面积来实现。
三、简答题，列出详细步骤，不需要具体求解（5分）对于一个复杂的、有多个反馈回路的化工过程，采用序贯模块法进行求解时，应当如何进行计算？四、对于一个需要三级压缩机的工况，目标函数如下（p 是压力）：286.034286.023286.012)()()(p p p p p p f ++= 11=p atm 和104=p atm 。
每级压缩率的最小值是310。
且101 ,10132≤≤≤≤p p ？ 列出最优化问题的模型，并选用合适的方式求出目标函数的最小值。
（列出详细步骤，不需要求出最后的结果。
）（5分）五、下图是乙醇发酵生产的一个流程图，乙醇在反应器中通过发酵法生产。
化工过程分析与合成课程设计
化工过程分析与合成课程设计1. 简介本课程设计旨在通过对化工过程分析与合成的学习，进一步了解化工生产中的重要过程，并掌握相关的计算方法和实验技能。
本文将基于本课程设计的基本要求，提出设计方案，并对该方案进行详细分析和讨论，以期为读者提供有用的参考和帮助。
2. 设计方案2.1 设计目标本课程设计的主要目标包括：•理解化工生产中的重要过程，如反应器、分离器等；•掌握化工过程计算和模拟技能；•学习化工实验的基本原理和技巧，包括实验的计划、操作和分析等；•培养科研思维和创新能力，提高信息检索和应用能力；•培养沟通和合作能力，实现团队合作。
2.2 实施步骤本课程设计可以分为以下步骤：2.2.1 课程学习首先，需要学习相关的课程知识，包括化学反应原理、化工过程模拟方法等。
可以采用多种方式进行学习，如上课、听讲座、阅读相关书籍、论文等。
2.2.2 选题其次，需要进行选题。
选题的过程中，可以考虑以下因素：兴趣、实际应用、研究前景等。
同时需要考虑选题的难度和可行性，以及所需的资源和技术条件。
2.2.3 文献检索在确定选题之后，需要进行文献检索和资料收集，以获取相关的信息和科研前沿。
可以利用学术期刊、书籍、网络资源等进行检索和获取。
2.2.4 设计方案制定在充分了解选题背景和研究现状的基础上，可以制定课程设计方案。
方案中需要明确研究目标、研究方法和实验计划等内容。
同时，需要考虑实验材料和设备的准备，以及实验过程中的安全措施。
2.2.5 实验操作在制定好方案后，可以进行实验操作。
实验操作需要遵守相关的实验规范和安全操作要求。
实验过程中应注意记录各项数据和实验结果，以便后续分析和研究。
2.2.6 数据分析和讨论在实验结束后，需要对实验数据进行分析和讨论。
数据分析主要包括数据统计、绘图和数据模拟等。
在讨论过程中，需要考虑实验结果的意义和科研价值，以及实验中可能存在的误差和改进措施等。
2.2.7 结果展示在完成实验和数据分析后，可以对实验结果进行总结和展示。
化工过程分析与合成考点
化工过程分析与合成考点1.化工过程基本原理：包括质量守恒、能量守恒以及物质守恒等基本原理。
考生需要掌握物质在化工过程中的转化过程，掌握流体力学、传热传质以及反应工程的基本原理。
2.化工过程流程分析：对化工过程进行流程分析，包括对物料流动、能量传递、物质传递以及反应转化等的分析。
考生需要理解流程图、平衡图以及相图等工具的使用方法，用以分析化工过程中的流程特点与问题。
3.化工过程的参数确定：化工过程中的参数确定是化工工程设计的重要环节。
考生需要了解不同参数对化工过程的影响，并能根据过程需求确定合理的参数范围。
此外，还需要了解参数确定的方法与技巧，包括试验方法、模型分析以及经验公式等。
4.化工过程的合成方法：化工过程的合成方法是实现化学转化与物质变换的重要手段。
考生需要了解常见的合成方法，包括物性分析、反应机理分析以及催化剂的设计与选择等内容。
此外，还需要了解合成方法的优化与控制策略，以便能够根据具体过程需求设计合适的合成方法。
在准备化工过程分析与合成的考试时，考生需要重点掌握以下知识点：1.物料平衡的计算方法：根据不同的化工过程，需要掌握不同的计算方法，包括闭式系统的物料平衡、开式系统的物料平衡以及多元物料平衡等。
2.能量平衡的计算方法：了解化工过程中的能量转化与传递过程，掌握能量平衡的计算方法，包括热平衡、热效益以及不同热传导方式的计算等。
3.反应动力学与反应工程：了解反应动力学的基本原理，掌握反应速率与反应物浓度的关系，了解反应器的选型与设计原则。
4.分离与纯化技术：了解不同的分离与纯化技术，包括蒸馏、吸附、萃取、结晶等方法，掌握其原理与应用。
5.废水处理与废气治理技术：了解废水处理与废气治理的基本原理和技术，包括生物处理、化学处理、物理处理以及催化氧化等方法。
6.过程设计与控制：了解化工过程设计与控制的原则与方法，包括流程设计原则、安全设计原则以及自动化控制等。
准备化工过程分析与合成的考试，需要考生从理论与实践两个方面进行综合准备。
化工过程分析与合成作业
3 / 15
分别用直接迭代法和阻尼直接迭代法计算气相和液相产品的流
量和组成。阻尼因子分别取值为 0.5,0.3，-0.2，-0.3，-0.7，-0.9。
依据闪蒸条件设该闪蒸过程为理想体系， 三个闪蒸器均为等温闪
蒸过程，建成相应的单元模块并将图 1 绘成图 2 的三级闪蒸过程模拟
分别对每个单元建立简化模型， 然后把单元简化模型、 联结方程、
设计规定方程集合到一起组成过程系统的简化模型， 由于切断了全部
联结物流，描述整个过程的系统的简化模型方程数为：
n
n e 2 (c i 2) nd
i1
如果不考虑设计规定方程， 用线性增量模型作为单元的简化模型， 则
过程系统的简化模型如下：
单元模型 :
从上例可见，阻尼因子 q 值的选取具有较大的任意性和经验性。 1958 年 Wegstien 提出了一种简便的方法，可以弥补这种阻尼因子取 值困难的弱点。
5 / 15
用联立模块法对三级闪蒸过程进行稳态模 拟
一、 建立简化模型
严格单元模块的输入流股变量向量 x 与输出流股变量 y 之间有严格模
型：
y=G(x)
化工过程分析与合成
（三级闪蒸的模拟）

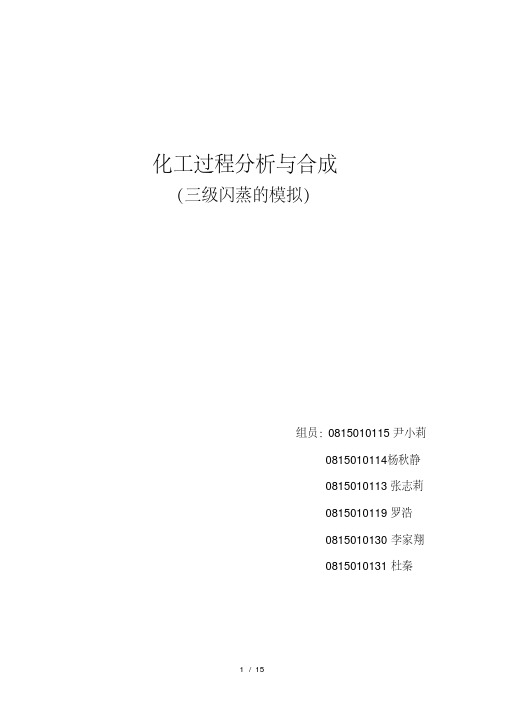

组员：0815010115 尹小莉 0815010114杨秋静 0815010113 张志莉 0815010119 罗浩 0815010130 李家翔 0815010131 杜秦
