SDCZ水管式沉降仪使用说明书
血沉仪操作手册
大龙医疗DRAGONMED 2010 型血沉仪操作手册下载1. 引言1.1. 用途DRAGONMED 2010 血沉仪是一种由微处理器控制，使用独特的方法进行ESR（红血球沉降率）分析的自动化仪器。
它能连续而且同步地对10 个测试管作ESR 分析。
它能独立地跟踪每一个样品的沉降位置，并记录整个分析过程的最终结果。
2. 安装2.1. 仪器的安装位置DRAGONMED 2010 血沉仪不能放置在离心机，摆动式搅拌器等可能引起震动的工作台上，应当注意：ESR 对震动非常敏感，一旦在有震动的条件下测试，会影响结果的准确性，工作台必须平整和水平。
请避免光线直射和温度的突然变化。
2.2. 开机把电源的输出端插入仪器的电源插孔中，如仪器配有打印机，请连接打印机联线，并开启打印机开关，然后开启位于仪器背部的开关，每一次开机时，仪器都将初始化，用来清除记忆和进行自检，在显示屏上显示：DRAGONMED Microsed-system VER:2.1假如打印机没有联接，显示屏上将显示：“Printer Not On”，几秒后显示屏上将在孔位号的下方显示“---”，此时仪器已处于测试的工作状态。
临床实验室3. 仪器的说明3.1. 分析仪（图1）DRAGONMED 2010 血沉仪是使用独特的数据处理方法，由微处理器控制，进行ESR 分析的自动化仪器。
仪器在30 分钟内测出数据并将数据调整为18℃时的魏氏计数单位，它不断地而且又同时对10 个测试管作扫描，使用这种系统来作ESR 分析。
DRAGONMED 2010 血沉仪能独立测试每一个样品的红细胞沉降。
仪器允许随机的、连续的，在10 个孔位内放置试管，当第一个样本开始分析时，其他孔位也能同时测试，所以仪器的测试能力是20 个样本/小时。
DRAGONMED 2010 血沉仪使ESR 分析变得简单，同时避免了样本移动和操作带来污染。
你只需将样品放入仪器30 分钟后，结果就将显示出来。
静力水准仪的说明书
静力水准仪的说明书发布日期：2008-11-20 11:46:09 点击数：2231静力水准仪的测量原理：静力水准仪（连通液位沉降计）是一种电感调频的总线型位移计，由液缸、浮筒、精密液位计、保护罩等部件组成。
适用于测量参考点与测试点之间土体的相对位移，主要用于各种过渡段线形沉降，沿纵向对结构物之间的沉降差进行监测。
静力水准仪要求量程10cm，精度1mm，灵敏度0.01mm。
2 安装时间及位置确定在路基及各种过渡段结构物均施工完成后，再选择无雨、雪天气进行开挖埋设。
根据设计方案，在结构物施工完成后利用全站仪进行定位测量，同时确定好水平基准点（相对不动点）、沉降观测点。
3 安装方法及注意事项（1）准备工作：测量出各沉降测试点标高。
通过标高数据，确定沉降观测点安装孔（φ400mm）开挖深度，确保沉降观测点与基准点标高一致（即在同一水平面上），基准点也可略低于沉降观测点（一般为全量程30%左右），以充分利用其量程范围。
将各沉降测试点之间挖一条沟槽，用以埋设连通管。
准备好安装时要用到的扳手，生料带，注水工具，液、气管（φ1418铝塑管），防冻液（冰点-25℃），硅油，气管接头（φ1418、1/2搭接、一头带内丝、铜质），纯净水，PVC钢丝软管，读数仪，水平尺。
将防冻液跟纯净水按3:1的比例调配好。
（2）根据各测试点的距离，剪切好适当长度的液、气管（根据设计要求，静力水准仪一般布置在桥台、隧道与路基结构物分界处两侧的线路中心线上，每侧各一个，相距2m）。
将其套上钢丝软管，并将液、气口裹好生料带。
用液管和接头将所有液位沉降计液口连接通（接头带内丝端接液口，另一端接水管）。
用堵头封闭液位沉降计的气口和末端液口。
（3）在输入防冻液时，把首、尾两端沉降计的气口打开，将其形成高低差，往高端沉降计（首端）输液口进行灌注已调配好的防冻液，另一端则排气（注意只能一直从选定的一端灌注防冻液，否则连通管内的空气无法排尽），灌注适量防冻液后，把液位沉降计、液管同时一起放入安装孔内、沟槽中，用地脚螺栓将液位沉降计固定好，并用水平尺确定其水平，打开其它液位沉降计气口。
沉降槽设计说明书
一、沉降槽概念（1）沉降原理在重力作用下，由于固体与液体的密度差，固体沉于底部，清液从槽上部沿周边溢流排出。
最适合于处理固液密度差比较大，固体含量不太高，而处理量比较大的悬浮液。
(2)沉降目的浓缩：目的是将悬浮液增稠澄清：从比较稀的悬浮中除去少量的悬浮物(3)沉降设备（1）间歇式沉降槽：完成间歇沉降操作的设备.特点是清液和沉渣是经过一段时间后才能产出。
（2）连续沉降槽：保持沉降槽内的各个区域，即连续加入悬浮液，并连续产生清液和沉渣的沉降槽。
（4）液固分离方法固相颗粒分散在液体中所形成的物系称作悬浮液。
将分散的粉粒聚集并与液体分离的操作，称为液固分离，其方法有重力沉降、离心沉降和过滤等。
重力沉降适于处理固、液相密度差比较大，固体含量不太高，而处理量比较大的悬浮液。
工业上的沉降操作一般分为浓缩和澄清两大类。
前者主要是为了将悬浮液增稠，后者主要是为了从比较稀的悬浮液中除去少量悬浮物，用于浓缩操作的设备称为增稠器，又叫沉降槽；用于澄清操作的设备称为澄清槽。
（5）干扰沉降工业上，悬浮液中固体含量较高，颗粒的沉降多属于干扰沉降。
干扰沉降情况与自由沉降有明显区别：1）干扰沉降时，每个颗粒因受到附近颗粒的干扰，故受到比自由沉降时更大的阻力；2）干扰沉降中，大颗粒是相对于小颗粒的悬浮体进行沉降，所以介质的有效密度和有效粘度都大于纯净液体，有斯托克斯公式可知，d、p，一定时，介质的密度与粘度越大，沉降速度便越小。
因此，大颗粒在有小颗粒存在的悬浮液中的沉降速度，比在澄清液中速度小；3）干扰沉降中，悬浮液中的小颗粒有被沉降较快的大颗粒向下拖拽的趋势。
即小颗粒在悬浮液中沉降速度比在澄清液中速度大。
总之，干扰沉降时，悬浮液中大颗粒的沉降速度减慢而小颗粒加快。
实验表明，对于粒度差别不超过6:1的悬浮液，所有粒子都以大体相同的速度沉降。
悬浮液的沉降过程，可以通过间歇沉降试验来观测，实验中可取得的表观沉降速度与悬浮液浓度的关系，以及沉降浓度与压紧时间的关系数据。
FSZD系列使用说明书1

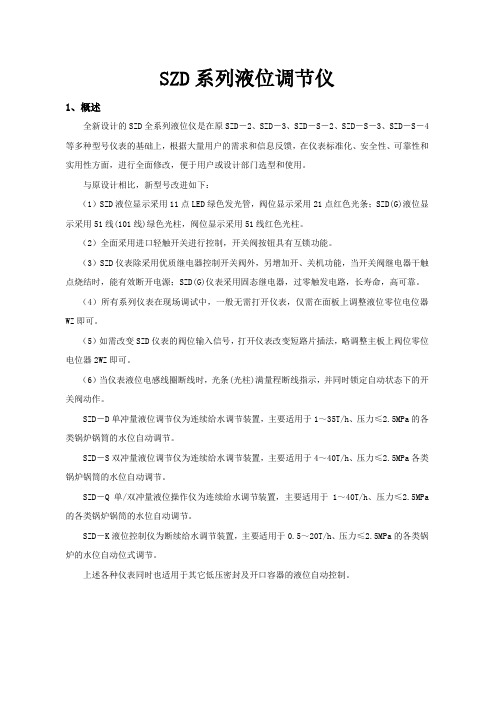

SZD系列液位调节仪1、概述全新设计的SZD全系列液位仪是在原SZD－2、SZD－3、SZD－S－2、SZD－S－3、SZD－S－4等多种型号仪表的基础上，根据大量用户的需求和信息反馈，在仪表标准化、安全性、可靠性和实用性方面，进行全面修改，便于用户或设计部门选型和使用。
与原设计相比，新型号改进如下：（1）SZD液位显示采用11点LED绿色发光管，阀位显示采用21点红色光条；SZD(G)液位显示采用51线(101线)绿色光柱，阀位显示采用51线红色光柱。
（2）全面采用进口轻触开关进行控制，开关阀按钮具有互锁功能。
（3）SZD仪表除采用优质继电器控制开关阀外，另增加开、关机功能，当开关阀继电器干触点烧结时，能有效断开电源；SZD(G)仪表采用固态继电器，过零触发电路，长寿命，高可靠。
（4）所有系列仪表在现场调试中，一般无需打开仪表，仅需在面板上调整液位零位电位器WZ即可。
（5）如需改变SZD仪表的阀位输入信号，打开仪表改变短路片插法，略调整主板上阀位零位电位器2WZ即可。
（6）当仪表液位电感线圈断线时，光条(光柱)满量程断线指示，并同时锁定自动状态下的开关阀动作。
SZD－D单冲量液位调节仪为连续给水调节装置，主要适用于1～35T/h、压力≤2.5MPa的各类锅炉锅筒的水位自动调节。
SZD－S双冲量液位调节仪为连续给水调节装置，主要适用于4～40T/h、压力≤2.5MPa各类锅炉锅筒的水位自动调节。
SZD－Q单/双冲量液位操作仪为连续给水调节装置，主要适用于1～40T/h、压力≤2.5MPa 的各类锅炉锅筒的水位自动调节。
SZD－K液位控制仪为断续给水调节装置，主要适用于0.5～20T/h、压力≤2.5MPa的各类锅炉的水位自动位式调节。
上述各种仪表同时也适用于其它低压密封及开口容器的液位自动控制。
2、型号命名3、系统特点调节系统由安装在锅炉上的电感式浮球传感器(UHGG－31A－G)提供给仪表电感量信号来反映相应的水位变化。
德尔格压缩空气质量检测仪检测管说明书大全
德尔格压缩空气质量检测仪检测管说明书大全LT德尔格压缩空气质量检测仪检测管使用说明书汇总为了您的安全 严格遵守使用说明 使用该仪器包括德尔格检测管和油检测盒需完全理解并 严格遵守使用说明。
该仪器只能用于规定用途。
维护仪器必须由专业技术人员定期检查和维护并记录在案。
仪器的维修工作需要由受过培训的服务人员执行。
建议您与德尔格维修部签订维修合同，由其提供所有的 维修服务。
维护时只能使用德尔格原装零备件。
详见“维护周期”章节。
-3-使用说明中的安全符号 使用说明书中使用了一系列的警示使用仪器当中有可能产生 危险的符号。
这些警示包括信号词汇警告您有可能碰到的危 险的程度。
这些信号和相应的危险如下：警告：表明一种潜在的危险状况，如果不能够被避免，会导致 死亡或者严重的伤害。
小心：表明一种潜在的危险状况，如果不能够被避免，会导致 中小程度的伤害。
注意：表明对相应危害的警告，不会导致人体伤害。
-4-规定用途/描述 以下仪器用于规定用途 — Aerotest HP— HP USA— HP NF — HP NOx— Alpha— Navy 以上仪器用于检测高压或者低压压缩空气的质量 （例如空压机或者压缩气体气瓶） — MultiTest med.IntMultiTest med.Int 用于检测压缩空气，笑气，二氧 化碳和氧气的污染状况，符合 USP 要求。
以下系统可用于高压（最大 300bars ）:HP, HP USA, HP NF, HP NOx, Navy.以下系统用于低压（最大 15bars ）: Alpha 和 MultiTest med.Int 警告此产品用于呼吸空气，符合法定标准，例如 EN12021. 如果氧气含量超过 21%有发生爆炸的危险。
德尔格检测管和油检测管用于检测。
以下呼吸空气中的物质可以被检测： Aerotest 二氧 化碳 CO2 一氧 化碳 CO 油 水 蒸 汽 H2 O × × × × × × × × × × × × × 硫化氢 H2S 氧化氮 气体 NOx 二氧化 硫 SO2 氧气 O2 HP HP USA HP NF HP NOx Alpha Navy MultiTes tmed. Int × × × × × × × × × × × × × × × × × × × × × 可以同时也可单独测量数量。

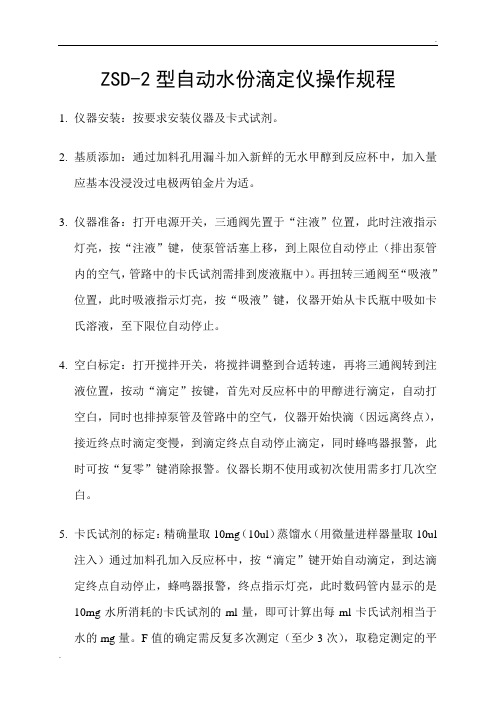

ZSD-2型自动水份滴定仪操作规程
ZSD-2型自动水份滴定仪操作规程1.仪器安装：按要求安装仪器及卡式试剂。
2.基质添加：通过加料孔用漏斗加入新鲜的无水甲醇到反应杯中，加入量应基本没浸没过电极两铂金片为适。
3.仪器准备：打开电源开关，三通阀先置于“注液”位置，此时注液指示灯亮，按“注液”键，使泵管活塞上移，到上限位自动停止（排出泵管内的空气，管路中的卡氏试剂需排到废液瓶中）。
再扭转三通阀至“吸液”位置，此时吸液指示灯亮，按“吸液”键，仪器开始从卡氏瓶中吸如卡氏溶液，至下限位自动停止。
4.空白标定：打开搅拌开关，将搅拌调整到合适转速，再将三通阀转到注液位置，按动“滴定”按键，首先对反应杯中的甲醇进行滴定，自动打空白，同时也排掉泵管及管路中的空气，仪器开始快滴（因远离终点），接近终点时滴定变慢，到滴定终点自动停止滴定，同时蜂鸣器报警，此时可按“复零”键消除报警。
仪器长期不使用或初次使用需多打几次空白。
5.卡氏试剂的标定：精确量取10mg（10ul）蒸馏水（用微量进样器量取10ul注入）通过加料孔加入反应杯中，按“滴定”键开始自动滴定，到达滴定终点自动停止，蜂鸣器报警，终点指示灯亮，此时数码管内显示的是10mg水所消耗的卡氏试剂的ml量，即可计算出每ml卡氏试剂相当于水的mg量。
F值的确定需反复多次测定（至少3次），取稳定测定的平均值。
F=W/A式中：F—每ml卡氏试剂相当于水的mg量。
W—称取水的量（mg）。
A—滴定所消耗的卡氏试剂的ml量。
6.样品的测定：将精确称取的待测样品（液体样品用小的注射器量取1.0g左右）通过加料孔加入到反应杯中，按滴定键开始进行滴定，达到滴定终点自动停止并报警，记录数码管的显示数值，其结果按下式计算：水分%=A×F/W×100%式中：F—每ml卡氏试剂相当于水的mg量。
W—称取样品的量（mg）。
A—样品滴定所消耗的卡氏试剂的ml量。
7.废液排除：反应杯中废液过多，应用手按住加料口，按排废液键排除废液，开始排废液时，在管路中形成虹吸现象，此时停止按排废液键，从反应杯中仍将废液排除，直至反应杯中液面低于废液管出口处高度为止，如不需要继续排液，只需把废液举高，即可立即停止排液。
单点沉降计
单点沉降计产品型号：YT-DG-0100系列产品简介：YT-DG-0100系列由传感器本体、测杆、锚头、法兰盘组成。
钻孔后埋入土体内部，测量锚头与沉降板之间的相对垂直位移变化。
主要用于公路路基、铁路路基、大坝坝体、沉降试验、海堤工程和各种建筑的基础沉降变形测量。
单点沉降计为电感调频式原理仪器，内置唯一电子标签，也可自设编号，直接输出物理量，并可进行存储1600条数据，此类原理产品精确度、稳定性高，可采用人工读数或自动采集方式，进行长期观测。
YT-DG-0100x系列单点沉降计也可以特别订做系列，外壳可采用不锈钢制作，可耐水压定制，并可配不锈钢材质安装附件；主要技术指标：型号量程范围FS 分辨率外型尺寸生产周期YT-DG-0105 50mm 0.01mm Φ25×430mm 常规YT-DG-0110 100mm 0.01mm Φ25×490mm 常规YT-DG-0120 200mm 0.01mm Φ25×620mm 常规YT-DG-0140 400mm 0.1mm Φ25×830mm 常规信号输出：RS485数字信号；统一自有协议；工作温度：-20-80℃工作电压：10-30V，典型12V；波纹小于1%；温度测量：典型精度±0.5℃工作电流：10-15mA，典型11mA 材质：304不锈钢数据参数：防护等级：IP68精度：±0.1%F.S 接口定义：红—+12V电源；黑+屏蔽层：电源公共温度补偿范围：-10-40℃地；绿：B（RS485通讯线一端）；白：A（RS485误差范围：≤0.2%F.S；通讯线+端）；采集记录单元：传感器特点：人工读数方式：通用读数仪读数内置全球唯一出厂防伪编号，电子标签，可存储自动化数据采集：接入485数据自动化采集系统1600条数据，自动温度补偿，直接输出物理量；配件型号配件明细用途说明YT-DG-01 加长测杆用于连接本体和小法兰盘2×2×0.37 数据线水工电缆线；四芯屏蔽双绞线；防水防潮；。
倾角式静力水准仪使用说明书
三、产品应用
. 各种路基沉降监测 . 隧道沉降监测
图1：系统示意图
. 大坝变形监测 . 大型建筑变形监测
四、性能参数
项目
量程 灵敏度 精度 供电电压 输出信号 温度漂移 长期稳定性 工作温度 响应频率 机械尺寸 重量 防水等级
JMQJ-62XX
50mm 0.01mm 0.5% F.S DC9V----20V（建议DC12V） RS485数字信号输出或差分电压信号输出(0-5V) ±0.01%FS/℃ ±0.1% FS/年 -40℃----85℃ 10Hz（模拟信号输出） 260mm*100mm*200mm 约4.5KG IP68
方案2采用将所有传感器并联到一根总线上，再将总线接我公司的多通道信号采集模块
（JMZX-xxI或JMZX- xxIH)，通过一条RS485总线连接，再根据实际需要通过无线或光纤等通讯线
路实现数据传输。
方案1和方案2都是传感器数字信号传输，传输距离远，成本较低。均支持静态测量，若要实
现动态测量，必须采用方案2，采用高速信号采集模块（JMZX-xxIH)。
产品安装: 1：测点和线路布置方案，
根据结构和现场的实际情况设计测点和线路布置的方案，参考点的选取尤为重要，原则上选择 稳定不变的结构点布置。 2：安装工具和部件准备。
纯净水 、防冻液、水管、安装配件 、沉降管、万用表、扳手、气泵、电源模块、笔记本等。 3：传感器安装 为确保传感器的变化在量程范围内，保证所有传感器基本安装在同一水平面上。 ①根据设计的测点位置，放入传感器，确定连接各个传感器的水管长度和导线长度（水管和导线 长度留有余量，防止变化后受拉扯断），并依此连接水管和导线。 ②基准点传感器与水箱连接，通过自动补水装置向基准点的传感器内注水，所有传感器到达液面 要求后补水装置自动停止注水。 ③检测水管内是否有气泡，有气泡的把气泡排入传感器内,直至将所有气泡排出，同时检查水管和 传感器是否有漏水点。 ④安装基准点的传感器作为沉降监测系统的基准点，基准点必须稳定可靠。根据实际情况采用膨 胀螺栓或焊接的方式固定支撑板，调整传感器在螺杆上的位置，保证基准点与其它传感器基本在 同一水平面后拧紧固定。 ⑤调整每个传感器盖子上的螺杆（顺时针旋转浮筒装置调高，逆时针旋转浮筒装置调低，调整范 围约70mm），测得传感器倾斜角度约为零度时为适当位置。 ⑥连接传感器至采集模块，根据设计方案布置通讯设备和线路。系统设备、水管、导线等做好防 护和标识，防止现场施工破换系统。 注意事项：系统的水应根据实际情况添加防冻液并混合均匀。
仪器操作手册
仪器操作手册DH-120型工业溶氧仪仪表初始密码：0000仪表供电电源：220V AC简要操作说明该手册包含了仪表所有的操作细节，以下的简要操作说明用于帮助用户尽快学会操作使用仪表。
1、仪表安装：将仪表固定在仪表柜的面板上或仪表箱内，防止太阳直射或水淋，连接好电源电缆线，先不要通电；2、电极安装：根据现场要求，将电极以沉入式（配沉入式护套管，请不要将电极电缆线直接浸泡在溶液中）、管道式（配不锈钢或PVC安装底座）、法兰式（配套特殊法兰），可查看P6页参考；3、摘除电极前面的橡胶保护帽，先不要将电极插入被测溶液中；4、将电极的接线端按所标号码与仪表后接线端标号一一对接；5、接通电源后进入标定菜单进行一点空气斜率标定，见P10；6、标定完成后将电极插入被测溶液中并安装好即可进行正常测量。
目录一概述 (4)二结构特征和工作原理 (4)2.1结构特征 (4)2.2工作原理 (4)三技术参数 (4)四功能特性 (5)五安装与电气连接 (5)5.1仪表安装 (5)5.2电极安装 (6)5.3仪表后接线板连接 (7)5.4电气连接 (7)六功能键说明 (8)七详细操作说明 (8)7.1开机 (8)7.2主菜单 (8)7.3子菜单 (8)7.4参数说明 (9)7.5标定说明 (9)八校验维护菜单 (10)8.1输出电流校验 (10)8.2测试继电器校验 (11)8.3修改密码 (11)8.4输出信号校验 (11)8.5售后服务 (11)九日常维护 (11)一概述DH-120型工业溶氧仪（以下简称仪表）是带微处理器的水质在线监测仪。
广泛用于工业水、生活水和污水处理，及养殖业等。
对水溶液中的含氧量进行连续监测和控制。
仪表采用LCD液晶显示屏；智能型中文菜单操作；具有电流或电压输出，测量范围自由设定，高低超限报警提示和两组继电器控制开关、迟滞量范围可调；自动或手动温度补偿，电极自动标定。
二结构特征和工作原理1、结构特征：整套测量系统主要由DH-120型仪表（二次表）和溶氧电极（一次表）两部分组成，溶氧电极接触被测溶液，仪表显示水溶液的含氧量和温度及工作状态。
赛科希德血沉SD~100(SOP)
运行条件SD-100动态血沉压积测试仪执行日期：共6页第1页1.运行环境为保证仪器正常运行，仪器必须在满足下列条件和维持相应环境的情况下使用：1.1电源：（220±22）V （50±1）Hz1.2输入功率：200VA1.3工作环境：环境温度 10℃～30℃相对湿度不超过70％大气压力 86.0kPa～106.0kPa1.4工作台要求平稳，不易晃动。
1.5测试系统附近无强的电磁场干扰、无剧烈震动、无腐蚀性气体。
1.6测试系统应避免阳光直射、远离热源。
1.7除按特殊要求生产的专用仪器外，SD-100动态血沉压积测试仪仅限于检验科内使用。
2.安全条款2.1网电源必须具有保护接地端。
仪器内部保护接地端子标有符号，必须通过电源插座可靠接地。
在可能有潮湿的地方使用时应加装漏电保护器。
2.2仪器铭牌标有仪器名称、型号、公司名称、出厂编号、额定电源电压、电源频率、输入功率等标记。
2.3仪器外部标记有警告符号处，表示由操作者来进行，其操作的详细说明在说明书中给出，请务必参照执行。
2.4除非说明书已有措施，请不要自行打开检修，它会给您造成碰到高压电或其它的危险，这些部件的检修应交给专业人员。
2.5仪器的电源引线接地端，必须通过电源插座可靠接地。
在可能有潮湿的地方使用时应加装漏电保护器。
2.6仪器内均配有电源稳压器，一般无须外接稳压器。
当外界电源电压波动超过220V±22V时，可使用UPS类稳压器，不可使用普通稳压器。
2.7遵守指定的安装条件，否则有可能影响测定的可靠性或损伤仪器。
常规样本测定程序SD-100动态血沉压积测试仪执行日期：共6页第4页1.测试前准备制备全血标本。
2.血沉测试2.1 将试管中抗凝的全血充分颠倒混匀；2.2注入血沉管，加至血沉管的刻度线处；2.3加样时注意标本的注入量应在刻度线上下2mm范围内；2.4在【设置主界面】，用光标选中“血沉”菜单项，按“确认”按键，进入【血沉/压积测试界面】；2.5将血沉管按顺序依次插入测试通道，测试仪发出“嘀”声并自动开始测试。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
S D C Z水管式沉降仪
使用说明书
1 简述 ............................................................... -
2 -
2 特性 ............................................................... - 2 -
3 规格型号及技术指标.................................................. - 2 -
4 验收与保管.......................................................... - 2 -
5 安装埋设............................................................ - 2 -
6 量测 ............................................................... - 4 -
7 位移计算............................................................ - 4 -
SDCZ水管式沉降仪使用说明书
1 简述
SDCZ水管式沉降仪由沉降包、进水管、连通管、排气管、平衡装置、量测装置等部件组成，主要用于结构内部的沉降量测。
2 特性
设计合理、结构简单、安装快捷、机械式监测；
满足长距离(＞300m) 量测；长期在任何环境下工作；
利用连通管平衡，误差控制在规程规范规定范围。
3 规格型号及技术指标
我公司生产多种SDCZ水管式沉降仪的规格技术参数见表1
4 验收与保管
保证：我公司生产的仪器及配件，如用户在验收过程中发现质量问题（用户人为因素或使用不当损坏除外），我公司负责免费维修或更换。
4.1 SDCZ水管式沉降仪部件
详见装箱单。
4.2 开箱检查
用户收到SDCZ水管式沉降仪后，开箱验收，箱内装有装箱单、检验合格证、多点位移计使用说明书等。
4.3 数量核对
按装箱单的各项内容核对箱内水管式沉降仪及附件数量，如有缺损请及时与我公司联系。
4.4 外观检查
仔细查看水管式沉降仪外部有无损伤痕迹，锈斑等。
4.5 运输保管
水管式沉降仪运输时应小心轻放，勿剧烈震动和碰撞，保管应放置在通风干燥、无腐蚀的环境中。
5 安装埋设
SDCZ水管式沉降仪埋设原则上需按国家或地区的有关规程规范实施，我公司提供的检验和埋设方法仅为参考。
5.1检验
SDCZ水管式沉降仪无需检验。
5.2基床平整
5.2.1基床形成
按有关规程规范的规定，SDCZ水管式沉降仪埋设的基床的形成有两种方法，一是挖槽，二是不挖槽，需按经监理工程师或设计要求实施。
5.2.2基床平整
基床碾压的密实度满足设计参数值后，由于基床平整度要求各工程的设计参数有别，需按要求平
整表面。
5.3组装埋设
5.3.1确定点位
格后，使用测量仪器确定测点的位置，然后，将水
管式沉降仪的沉降包基座浇筑在一期混凝土中并测
量沉降包顶端的高程。
见图1 沉降包埋设示意图，
混凝土凝固后，再次使用全站仪或者水平仪测量调
整沉降包垂直向(Z)的高程，误差控制在1.0mm以内，
此时，沉降包（测头）的实测高程即为该沉降包（测
头）的初测基准值。
5.3.2管路连接
从始端将进水管、连通管、排气管和沉降包上
规定的位置依次连接后绑扎成束，穿入保护钢管一
直引到监测房，各管路不应有接头。
特别注意：在
引穿连通管、排气管、排水管的过程中，不允许出
5.3.3量测装置安
装
在监测房中安置量
测装置，将各管路按测
点与平衡装置和量测装
置连接。
见图2 水管式
沉降仪安装埋设示意
图。
5.3.5测线调试
按照沉降包的分
部，在监测房中将连通
管与补充水装置、量测
装置连通，在监测房中
按沉降包的实际高度，
相应安装量测装置，使
通水调试，达到进、出流畅，连通管平衡稳定的要求。
调试结束，仪器工作正常后，满足设计要求后
浇筑沉降包的二次混凝土。
5.3.6测线覆盖
掩埋护管，必须注意使测点和管路不能产生位移。
第一层覆盖保护管时，测点位置使用人工回填，
其它部位可使用机械回填，机械操作人员需按指挥实施，在坝料回填时，监测各测点的位移状态，发
现问题，及时处理。
管路覆盖坝料填筑厚度1.2m前，采取静碾方式，坝料覆盖厚度超过1.2m以后，
恢复振动碾压。
6 量测
6.1测点初值
所有管路掩埋后，进行各测点初始值的测定工序，初始值的测定每一次测试必须进行进、排水，末次进水结束后开始计时，每一个测点每10分钟读数一遍，共读数三遍（读数三遍为一次测试）需进行三次测试，且三次的读数满足要求，方可确定为初始值，否则需增加测次，直到满足要求。
6.2监测房初值
各测点的初始值确定后，测量监测房的坐标，需进行二个测回以上测试，且二个测回的结果满足要求，确定为监测房测点的初始值。
6.3监测
SDCZ 水管式沉降仪测读方法为在直尺上直读，非常简单。
使用开水或蒸馏水通水测试应把握液面的稳定，每次需进行二个测回以上测试，且二个测回的读数差不超过设计或规程规范规定时，二次读数的平均值为监测值。
7 沉降计算
7.1 计算
利用（式1）计算被测结构的沉降量：
H H n -=∆ （式1）
式中：△─各测点的实测沉降值(mm) ；H 0 ─各测点的基准值(mm)； H x ─各测点的测值(mm)。
7.2 修正
由于SDCZ 水管式沉降仪的量测系统基本不受温度影响，对测值不需要进行修正，但是,监测房为相对固定点，会产生沉降（该位移量由外部变形监测网测得），为此，应按设计规定的时段统一进行修正。
利用（式2）计算。
房H H ±∆= （式2）
式中：
H ─各测点的实际沉降值(mm)； △─各测点的实测沉降值(mm)； H 房─监测房的沉降值。
(mm)。
