高压开关柜壳体检验标准
开关柜验收细则范文
开关柜验收细则范文
一、开关柜验收细则
1、外观检查
（1）外壳：检查外壳是否有明显的损伤，开孔是否正确，并且有足
够的防护系数。
（2）汽缸腔室：检查汽缸腔室的位置是否正确，是否有明显的损伤。
（3）其他：检查开关装置的连接，开关插座的安装，连接线的质量，以及其他连接组件的质量。
2、动力检查
（2）检查汽缸的润滑状态，如果润滑不良，必须重新润滑。
（3）检查电动机是否能正常工作，包括启动电流、稳定电流、拖动
力矩等，必须符合要求。
3、控制系统检查
（1）检查控制开关：检查是否能正常开启、关闭，是否有足够的绝缘，以及接触点的状态。
（2）检查接触器：检查接触器的接触点、双绝缘片、接触件，以及
接触器的动作是否符合要求。
（3）检查报警系统：检查报警装置的灵敏度、正确性、可靠性和动
作是否准确。
4、安全检查
（1）检查电源接线：检查电源接线是否正确，接线端子是否损坏，接线线圈是否正常，以及接线绝缘是否良好。
（2）检查电气安全装置：检查。
3-35kv高压开关柜出厂检验细则
2
机
械
特
性
试
验
2.1合闸时间（s）
见对应断路器的使用说明书及试验报告
2.2分闸时间（s）
2.3油缓冲作用行程（mm）
2.4平均合闸速度（m/s）
2.5平均分闸速度（m/s）
2.6触头开距（mm）
A
B
C
2.7接触行程（mm）
A
B
C
2.8三相触头分闸同期性（ms）
A
B
以瞬时交流电流5A分闸，正确无误
3.5可移开部件插入、抽出各5次
抽插灵活可靠
3.6同型号、同规格可移开部件应能互换
无卡碰现象
4．联锁试验
五防联锁操作试验
五防联锁应符合各自开关柜技术条件的要求
5．1min工频耐压试验
5.1相间、相对地工频耐压试验
12kV：42kV□；
40.5kV：95kV□
5.2断口工频耐压试验
≤3150
≤60
8．产品清洁
产品是否清洁，是否有杂物、灰尘
产品应整洁，无杂物、灰尘
9.随产品出厂的技术文件及备品备件
技术文件及备品备件
随产品出厂的技术文件及备品备件齐全
产品质量结论
产品符合国家标准GB3906的规定，检测合格，准予出厂
检验员：
附：主要一次元件型号、规格及出厂编号
序号
元件型号及规格
制造厂家
出厂编号
1
2
3
1.5一、二次接线方案\配线\元件
应符合图纸及技术文件要求
1.6母线相序、排列、颜色
排列正确，颜色：A相：黄色
B相：绿色
C相：红色
1.7相间、相地电气间隙

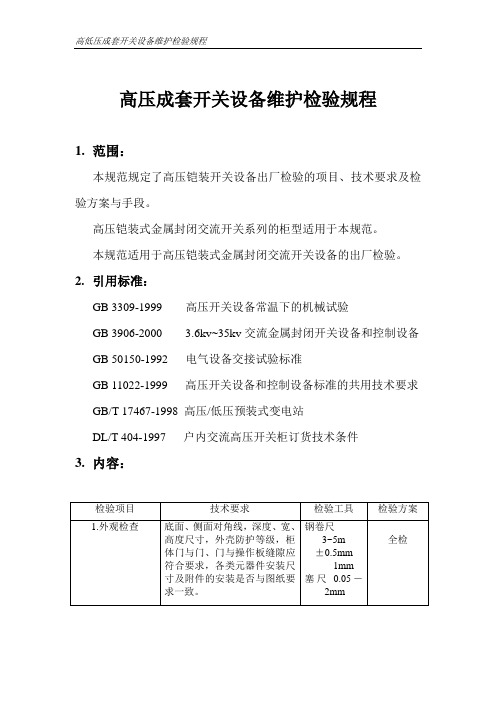

高压成套开关设备维护检验规程
高压成套开关设备维护检验规程1.范围：本规范规定了高压铠装开关设备出厂检验的项目、技术要求及检验方案与手段。
高压铠装式金属封闭交流开关系列的柜型适用于本规范。
本规范适用于高压铠装式金属封闭交流开关设备的出厂检验。
2.引用标准：GB 3309-1999 高压开关设备常温下的机械试验GB 3906-2000 3.6kv~35kv交流金属封闭开关设备和控制设备GB 50150-1992 电气设备交接试验标准GB 11022-1999 高压开关设备和控制设备标准的共用技术要求GB/T 17467-1998 高压/低压预装式变电站DL/T 404-1997 户内交流高压开关柜订货技术条件3.内容：柜体结构尺寸误差允许值注：其它柜体尺寸允许的尺寸公差参照此表。
注：其它柜体外壳防护等级参照此表。
检验项目具体说明1 目的按照检验单检验项目，并做详细解释。
2目标明确检验单项目的含义及具体内容，熟读电气原理图、配线图。
对具体柜型须根据设计原理首先记录待检项目，在图中做好标记，这样可提高工作效率及不必要的漏检。
3范围高压铠装式金属封闭交流开关设备。
4总原则1）此说明为高压铠装式金属封闭交流开关设备综合检查原则，对具体柜型须根据组装情况做相关项目检查。
2）所有检验项目在成品上实施5检查项目说明1）外观－底面、侧面、底面对角尺寸、深度、高度尺寸，外空防护等级，柜体门与门、门与操作板缝隙。
－涂层漆色应符合技术规范要求，色泽均匀，无流痕、无划痕。
－检查柜子选装的元器件外观无破。
－检查二次线路走线是否规范、合理。
－二次地线是否与柜体连接。
－所有褍子排号及线号没有遗漏。
－所有褍子排连接紧固。
常规检查：用手扯动接线。
二次线冷压接头所能承受拉力符合标准要求（需定期检查压线钳）2）高、低压元器件－检查所装的各元器件类型及电器参数是否满足设计及定单要求。
－元器件必要的合格证，试验报告或使用说明书。
－检查元件的紧固及布置是否合乎规范。
－按钮及指示灯的排列顺序及颜色是否符合标准，分、合及其他标记是否正确。
10kV高压开关柜验收规范
10kV高压开关柜验收规范10kV高压开关柜验收规范前言为加强10kV高压开关柜的验收管理，规范开关柜的现场验收工作，确保投入运行的开关柜符合公司相关技术规范，满足安全运行的要求，特制定本规范。
1、范围本规范适用于安装在户内并运行在频率为 50Hz、额定电压为10kV固定式开关柜的验收管理。
2、验收要求2.1 验收前，验收人员对验收过程中存在的风险进行辨识，制定并落实风险控制措施。
2.2 验收人员根据设计图纸、采购技术协议、技术规范和验收文档开展现场验收。
2.3 验收中发现的问题必须限时整改，存在较多问题或重大问题的，整改完毕应重新组织验收。
2.4 验收完成后，必须完成相关图纸和文档的校核修订。
2.5 发电运行单位应将竣工图纸和验收文档存放在电站。
2.6 施工单位将备品、备件移交运行单位。
3、验收前应具备条件3.1 开关柜本体、附件及其控制回路已施工及安装完毕。
3.2 开关柜调试及交接试验工作已全部完成。
3.3 施工单位应完成开关柜自检，并提供自检报告、安装调试报告、临时竣工图纸。
3.4 开关柜的验收文档已编制并经审核完毕。
4、验收内容4.1 开关柜的资料验收新建电站的10kV开关柜应具备以下相关资料4.1.1 一次接线图（含运行编号）；4.1.2 设备技术协议；4.1.3 施工设计图；4.1.4 变更设计的证明文件；4.1.5 变更设计的实际施工图；4.1.6 竣工图；4.1.7 制造厂提供的主、附件产品说明书；4.1.8 制造厂提供的主、附件产品出厂试验记录；4.1.9 制造厂提供的主、附件合格证件；4.1.10 制造厂提供的移开式开关柜内部燃弧试验报告；4.1.11 制造厂提供的安装图纸；4.1.12 工厂监造报告；4.1.13 运输工程质量控制文件；4.1.14 缺陷处理文件；4.1.15 中间验收报告；4.1.16 监理报告和监理预验收报告；4.1.17 现场安装及调试报告；4.1.18 交接试验报告；4.1.19 设备、备品备件清单。
高低压配电柜设计及检验标准
高低压配电柜标准一、低压配电柜标准GB156-2007 《标准电压》GB50054-95 《低压配电装置设计规范》GB/T14048.1-93 《低压开关设备和控制设备总则》GB7251-1997 《低压成套开关设备和控制设备》GB4942.2-85 《低压电器防护等级》DL/T5137-2001 《电测量仪表及电能计量装置设计技术规程》GB9466-88 《低压电器成套开关设备基本试验方法》GB988-82 《低压电器基本试验方法》IEC144 《低压开关设备和控制设备外壳防护等级》IEC439 《低压开关设备和控制设备装置》二、10KV箱式变电站标准GB/T 17467 《高压/低压预装式变电站》DL/T 537-2000 《高压/低压预装式箱式变电站选用导则》GB 311.1-1997 《高压输变电设备的绝缘配合》GB 1094.1~5-1996 《电力变压器》GB 6450-1986 《干式电力变压器》GB6451.4-6-95 《三相油浸式电力变压器技术参数和要求》GB 10237 《电力变压器绝缘水平和绝缘试验，外绝缘的空气间隙》GB/T 1048.1-1989 《固体绝缘材料电气强度的试验方法工频下的试验》GB/T2900.19-1994 《电工术语高压试验技术和绝缘配合》GB/T2900.20-1994 《电工术语高压开关设备》GB 3096-1991 《3~35KV交流金属封闭开关设备》GB4208-1993 《外壳防护等级（IP代码）》GB 7251.1-1997 《低压成套开关设备和控制设备第一部分型式试验和部分型式试验成套设备》GB 7328-1987 《变压器和电抗器的声级测定》GB/T 11022-1999 《高压开关设备和控制设备的共用技术要求》GB/T 14048.1-1993 《低压开关设备和控制设备总则》IEC 354:GB/T 15164-94 《油浸式电力变压器负载导则》IEC 354:GB/T117211-1998 《干式电力变压器负载导则》GB 116926-1997 《交流高压负荷开关-熔断器组合电器》GB/T16934-1997 《电能计量柜》GB/T16935.1-1997 《低压系统内设备的绝缘配合第一部分原理、要求和试验》DL/T 404-1997 《户内交流高压开关柜订货技术条件》DL/T539-1996 《高压开关设备的共用订货技术导则》DL/T 621-1997 《交流电气装置的接地》IEC76-5:1976 《电力变压器第五部分承受短路的能力》IEC446:1987 《额定电压1KV以上38KV以下交流绝对封闭开关设备和控制设备》三、10KV高压开关柜技术标准GB50060-2008 《3-110kv高压配电装置设计规范》GB156-93 标准电压GB311.1 高压输变电设备的绝缘配合GB311.2～GB311.6-83 高电压试验技术GB763-90 交流高压电器在长期工作时的发热GB1408-89 固定绝缘材料工频电气强度的试验方法GB2706-89 交流高压电器动、热稳定试验方法GB2900.1-82 电工名词术语基本名词术语GB3309-89 高压开关设备常温下的机械试验GB3804-90 3～63KV交流高压负荷开关GB7354-87 局部放电测量GB11022-89 高压开关设备通用技术条件SD/T318-89 高压开关柜闭锁装置技术条件DL/T402-91 交流高压断路器订货技术条件DL/T539-93 户内交流高压开关柜和元部件凝露及污秽试验技术条件DL/T593-96 高压开关设备的共用订货技术条件DL/T404-1997 户内交流高压开关柜订货技术条件SDGJ14-86 导体和电器选择设计技术规定GB50060-92 3-110KV高压配电装置设计规范SDJ9-88 电气测量仪表装置设计技术规程DL/T620-1997 交流电气装置的过电压保护和绝缘配合SD334-89 高压带电显示装置技术条件IEC-298 1kV以上52kV及以下高压交流金属封闭开关设备和控制设备四、35KV高压开关柜技术标准IEC62271 《额定电压1kV以上52kV及以下交流金属封闭开关设备和控制设备》IEC60694 《高压开关设备和控制设备标准的共用条款》GB3906 《3.6kV-40.5 kV交流金属封闭开关设备和控制设备》GB311.1 《高压输变点设备的绝缘配合》GB/T11022 《高压开关设备和控制设备标准的共用技术要求》；DL/T404 《户内交流高压开关柜订货技术条件》序号标准编号标准名称实施日期状态替代标准1GB50034-2004建筑照明设计标准2004-12-1现行工业企业照明设计标准GB50034-922GB50052-2009配电系统设计规范附条文说明2010-7-1现行GB 50052-1995《供配电系统设计规范》3GB50053-9410kV及以下变电所设计规范1994-11-1现行GBJ 53-1983《工业和民用10千伏及以下变电所设计规范》4GB50054-95低压配电设计规范1996-6-1现行GBJ 54-1983《低压配电装置及线路设计规范》5GB50055-93通用用电设备配电设计规范1994-3-1现行GBJ 55-1983《工业和民用通用设备电力装置设计规范》6GB50056-93电热设备电力装置设计规范1994-2-1现行GBJ 56-1983《电热设备电力装置设计规范》5 / 77GB50057-2010建筑物防雷设计规范2011-10-1现行GB50057-95《建筑物防雷设计规范（2000年版）》8GB50058-92爆炸和火灾危险环境电力装置设计规范1992-12-1现行GBJ 58-1983《爆炸和火灾危险场所电力装置设计规范》9GB50059-9235～110KV变电所设计规范1993-5-1现行GBJ 59-83《工业和民用35千伏变电所设计规范（试行）》10GB50060-20083-110KV高压配电装置设计规范2009-6-1现行GB 50060-1992《3～110kV高压配电装置设计规范》11GB50061-201066KV及以下架空电力线路设计规范2010-7-1现行GB 50061-1997《66kv及以下架空电力线路设计规范》12GB50062-2008电力装置的继电保护和自动装置设计规范2009-6-1现行GB 50062-1992《电力装置的继电保护和自动装置设计规范》1GBT50063-200电力装置的电测量仪表装置设计规范2008-11-现行6 / 7381 14GBJ64-1983工业和民用电力装置的过电压保护设计规范1984-6-1现行15GBJ65-1983工业和民用电力装置的接地设计规范1984-6-1现行26GB50171-92电气装置安装工程盘、柜及二次回路结线施工及验收规范1993-7-1现行7 / 7。
高压柜检验报告(2)
3
接线正确性的检查
3.1、应符合图纸要求，接线正确
3.2元件动作参数整定值应符合设计规定
3.3通电动作试验及电气性能试验，试验结果应符合电气原理图和设计要求。
3.4电气联锁与电气机械联锁功能应正确可靠
4
主回路电阻测量
额定电流（A）
630
1250
1600-2000
2500
主回路电阻（µΩ）
200
150
90
80
断路器电阻（µΩ）
85
60
50
48
5
工频耐压试验
6.1施加电压值见下表时间60S
额定电压试验电压kV主电路辅助电路6kv
32KV
2KV
10kv
42KV
2KV
6.2相对地、相对相试验过程中，不应发生绝缘击穿、闪络
检查结论
检验员
日期
高压开关柜例行(出厂)检验记录
型号规格
产品编号
额定电压V
额定电流A
序
号
检测项目
检测内容及标准要求
检测依据:GB3906
检测结果
1
结构检查
1.1结构的壳体、铭牌、母线、色标等部件均应符合产品图纸
高低压开关柜验收标准
高低压开关柜验收标准一、验收前的准备工作。
在进行高低压开关柜的验收前，需要做好一些准备工作。
首先，要确保验收人员具有相关的资质和经验，能够准确地进行验收工作。
其次，要准备好验收所需的文件资料，包括设计文件、制造文件、检测报告等。
还需要准备好验收所需的工具和仪器设备，以便进行必要的检测和测量工作。
二、验收内容及标准。
1.外观检查。
在进行外观检查时，应该仔细观察开关柜的外部结构和表面处理情况，检查有无变形、损坏、腐蚀等情况。
同时，要检查开关柜的标识、铭牌和安全防护装置是否完好清晰。
2.电气性能检查。
电气性能检查是开关柜验收的重要内容之一。
在进行电气性能检查时，应该检查开关柜的绝缘电阻、接地电阻、绝缘强度等参数是否符合要求。
同时，还需要检查开关柜的电气元件和连接部分是否牢固可靠，是否存在漏电、短路等现象。
3.保护性能检查。
保护性能检查是保证开关柜正常运行的关键环节。
在进行保护性能检查时，应该检查开关柜的过载保护、短路保护、接地保护等功能是否齐全有效。
同时，还需要检查开关柜的保护参数是否设定正确，是否能够及时有效地对故障进行保护。
4.操作性能检查。
操作性能检查是为了确保开关柜的正常操作和使用。
在进行操作性能检查时，应该检查开关柜的操作机构、指示灯、仪表等是否灵活可靠，是否符合设计要求。
同时，还需要检查开关柜的操作过程是否符合操作规程，是否存在异常现象。
5.环境适应性检查。
环境适应性检查是为了确保开关柜能够适应各种环境条件下的工作要求。
在进行环境适应性检查时，应该检查开关柜的工作环境温度、湿度、震动等条件是否符合要求。
同时，还需要检查开关柜的防护等级是否符合要求，是否能够适应恶劣的工作环境。
三、验收结果的处理。
在进行开关柜的验收工作后，应该及时对验收结果进行处理。
如果验收合格，应该及时出具验收报告，并加盖验收章。
如果验收不合格，应该及时通知制造单位进行整改，并重新进行验收工作。
四、验收后的工作。
在进行开关柜的验收工作后，还需要做好验收后的工作。
外壳进厂检验规范
高低压柜柜壳进厂（例行）检验规范KYN28-12(Z)型外壳检验1. 范围本规范适用于户内可移开型铠装式金属封闭开关设备外壳进厂检验。
2.检验规则2.1交检的外购外壳的供应商必须是本企业确认的合格供方名录中。
2.2交检的外壳应持有生产厂的合格证。
2.3每台外壳都必须做进厂检验记录，不合格品按《不合格品的控制程序》的规定处置。
3. 外壳检验项目、要求和方法序号检验项目检验要求检验方法1 结构检查1.1外壳材质、板厚和结构应符合图样设计要求（否决性项目）。
观察判定。
1.2外壳外形尺寸偏差不得不得超过以下规定，若有超差项目不得多于1项，且偏差值不得超过规定值2倍。
外壳外形尺寸偏差按产品图样。
用3m卷尺测量，高度方向测量四角，尺寸偏差按最大值计算。
深度与宽度测量前后与左右两面的上、中、下三处，尺寸偏差按最大值计算。
1.3 外壳的侧面、后面及底面各对角线之差绝对值不超过下列规定值。
若有超差项目不得多于一项，且偏差值不得超过规定值2倍。
用3m卷尺测量。
对角线尺寸范围（㎜）偏差绝对值（㎜）＞630～1250 4＞1250～2500 6＞2500～3150 91.4 门及盖板的平面度在每米范围内不得超过3㎜，且不允许明显的凹凸不平现象。
门锁后测量。
用1m钢直尺在任一位置测量，两端点间的距离应超过整个测量面的一半，测量面不到1m,大于0.5m的按比计算，小于0.5m的按0.5m计算。
1.5 门锁上后，测量门的四角与骨架之间间隙最观察判定【下载本文档，可以自由复制内容或自由编辑修改内容，更多精彩文章，期待你的好评和关注，我将一如既往为您服务】天津市华捷电力设备制造有限公司大不得超过3mm。
1.6 门应开启灵活，开启度不少于90°，开启过程中不应损坏涂层。
开启5次，观察判定1.7 可移开部件的额定参数和结构相同，则应能互换。
互换操作，观察判定。
（续上表）序号检验项目检验要求检验方法1 结构检验1.8 外壳（包括盖板、门、观察窗、通风窗、排气口）防护等级不低于IP40。
3-35kv固定式开关柜通用检验规程
实际操作 板尺 开关参数 测量仪
8+1 2±0.5 0.6±0.2 1±0.2
无不良现象
试验台
不动作 <100μΩ 符合互换要求 回路电阻测 试仪 实际操作
15 16
主回路电阻测量 需要互换的组件的互换 性检查 五防检查
17
符合操作规程
实际操作
页
序号
检试项目
检验方法 目测 用样板对比 不在阳光直接照射下， 距产品 1m 处 目测 盒尺或直尺测量上、 中、下三处，以最大尺 寸算。 检测数量 （同型号同规 格） 5 台以下，检测 1 台 6-10 台，检测 2 台 11 台以上，检测 3 台 若经抽检有 1 台不合 格，则加倍抽检，若加 倍抽检仍不合格， 则判 为全部不合格。
北京市朝阳四方 电控设备开关厂
OSK.623.002
3~35kv 固定式开关柜通用检验规程
代替 第
页
共
页
1、目的 为保证产品满足用户的使用要求，特制定本规程。 2、使用范围 本规程为我厂 3~35kv 高压固定式开关柜的出厂检验依据。 3、本规程制定依据 JB—618 GB3906 GB311.1 DL404 OSK.916.001 OSK.916.002 OSK.916.003 OSK.916.004 OSK.916.005 OSK.955.000 OSK.974.000 OSK.913.000 高压开关柜技术条件 3~35KV 交流金属封闭开关设备 高压输变电设备的绝缘配合 户内交流高压开关柜订货技术条件 角钢下料工艺守则 钢板剪裁工艺守则 钢板克口工艺守则 钢板曲弯工艺守则 角钢调直工艺守则 一次线加工工艺守则 二次线加工工艺守则 手工电弧焊焊接工艺手则
4、检查和试验的项目、标准及方法
高压成套开关柜出厂检验细则
高压成套开关柜出厂检验细则一．引用相关标准IEC298 1kV以上52kV及以下交流金属封闭开关设备和控制设备GB3906-1991 3～35KV交流金属封闭开关设备GB/T11022-1997 高压开关设备和控制设备标准的共用技术要求DL/T404-1997 户内交流高压开关柜订货技术条件二．检验用设备和工具1).成套电器校验车作用：产生试验必须的交流可调电流、三相交流电压（380V）、三相交流电压（100V）2).直流稳压电源作用：产生稳定可调的直流电源，作为二次回路调试用的控制电源。
3).回路电阻测试仪作用：当主回路的额定电流大于或等于100A时，就应采用该设备以电流、电压法测量主回路的回路电阻值。
4).速测微欧计作用：当主回路的额定电流小于100A时，采用该仪器对主回路进行回路电阻测量；或用于低压开关柜的接地连续性测量。
5).兆欧表作用：用于对回路进行绝缘电阻测量。
6).工频耐压车（含高低压设备）作用：用于工频耐压试验7).万用表作用：用于检查二次接线正确性的工具8).螺丝刀9).测试线和鳄鱼夹三．出厂检验1．柜壳检查1）柜体的结构检查a. 柜体尺寸的检查，对照图纸和施工说明检查柜体尺寸是否与图纸相符合。
b. 所有紧固件的检查，检查所有紧固件是否有防松措施，螺杆应高出螺帽3-5牙。
c. 门面是否平整、门开启是否灵活，并且开启度应大于90度，排列应整齐。
d．检查所有零部件是否安装以及是否安装到位。
e．接地装置应完整。
2）涂(镀)层检查柜体表面着漆不得有流痕、起皱、斑点和其他附着物，颜色应于设计一致，色彩均匀无色差。
金属件的镀层不得起皮、生锈、发霉及脱落。
3）各类标识检查a.中门或仪表面板模拟线的检查包括模拟线是否与一次图相符合、颜色是否正确、线宽尺寸是否符合工艺文件的要求。
b.相色标的检查检查相色标有没有贴，或按照技术协议的规定进行喷漆。
色标有没有贴在显眼处。
c.接地刀操作孔处的标贴，以及活门上的标贴、接地铜排上的黄绿双色漆、试验工作位置的位置指示标贴、摇柄孔处的标贴等等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高压开关柜壳体检验标准
高压开关柜是电力系统中重要的设备之一，用于控制和保护高压电路。
而开关柜的外壳体作为其重要的保护部分，其质量和可靠性对设备的安全运行起着至关重要的作用。
因此，对高压开关柜壳体进行检验是非常必要的。
为了保证高压开关柜壳体的质量和可靠性，制定了一系列的检验标准。
首先，对于材料的选择和加工工艺，要符合相关的国家标准和行业标准，确保其材料具有足够的强度和耐腐蚀性能。
其次，在生产过程中，需要对壳体的尺寸、平整度、表面光洁度等进行严格的检验，以确保其符合设计要求。
同时，还需要进行密封性能的测试，以保证壳体能够有效地防止灰尘、水汽等外界物质的侵入。
另外，在安装完成后，还需要进行一系列的验收测试，包括外观检查、尺寸测量、涂层质量检验、绝缘测试等，以确保壳体在实际运行中能够正常工作并具有足够的安全性能。
总之，高压开关柜壳体的检验标准是非常重要的，它不仅关乎设备的安全运行，也关系到电力系统的稳定运行。
只有严格执行相
关的检验标准，才能保证高压开关柜的壳体质量和可靠性，为电力系统的安全运行提供保障。
