恒温恒湿箱的设计及其应用
基于单片机的恒温箱控制系统设计
基于单片机的恒温箱控制系统设计一、引言在现代科技的众多应用领域中，恒温控制技术扮演着至关重要的角色。
无论是在医疗、化工、科研还是在食品加工等行业，对环境温度的精确控制都有着严格的要求。
恒温箱作为实现恒温控制的重要设备，其性能的优劣直接影响到相关工作的质量和效率。
基于单片机的恒温箱控制系统凭借其精度高、稳定性好、成本低等优点，得到了广泛的应用。
二、系统总体设计（一）设计目标本恒温箱控制系统的设计目标是能够在设定的温度范围内，精确地控制箱内温度，使其保持恒定。
温度控制精度为±05℃，温度调节范围为 0℃ 100℃。
（二）系统组成该系统主要由温度传感器、单片机、驱动电路、加热制冷装置和显示模块等部分组成。
温度传感器用于实时采集恒温箱内的温度数据，并将其转换为电信号传输给单片机。
单片机作为核心控制单元，对采集到的温度数据进行处理和分析，根据预设的控制算法生成控制信号，通过驱动电路控制加热制冷装置的工作状态，从而实现对箱内温度的调节。
显示模块用于实时显示箱内温度和系统的工作状态。
三、硬件设计（一）单片机选型选择合适的单片机是系统设计的关键。
考虑到系统的性能要求和成本因素，本设计选用了_____型号的单片机。
该单片机具有丰富的片上资源，如 ADC 转换模块、定时器/计数器、通用 I/O 口等，能够满足系统的控制需求。
（二）温度传感器选用_____型号的数字式温度传感器，其具有高精度、低功耗、响应速度快等优点。
传感器通过 I2C 总线与单片机进行通信，将采集到的温度数据传输给单片机。
（三）驱动电路驱动电路用于控制加热制冷装置的工作。
加热装置采用电阻丝加热，制冷装置采用半导体制冷片。
驱动电路采用_____芯片，通过单片机输出的控制信号来控制加热制冷装置的通断，从而实现温度的调节。
（四）显示模块显示模块选用_____型号的液晶显示屏，通过单片机的并行接口与单片机进行连接。
显示屏能够实时显示箱内温度、设定温度以及系统的工作状态等信息。
恒温恒湿洁净室设计及热湿分离控制
恒温恒湿洁净室设计及热湿分离控制前言与舒适性空调相比,恒温恒湿洁净室空调主要用于将室内的温度、湿度、洁净度及气流速度控制在一定的波动范围内,以满足工业生产、科学研究等特殊场合对室内环境的要求。
随着生产技术的不断发展,恒温恒湿空调的作用也越来越大。
同时在洁净室空调系统中，采用冷却除湿方式时，必须把空气温度降至其露点温度以下，因此需要低于被处理空气露点温度的冷源。
而针对空气或洁净室的降温处理时，只需要冷源的温度低于空气温度，原则上就可以做到。
由于洁净室内空气温度远远高于其露点温度，因此降温所需要的冷源温度也就远远高于除湿所需要的冷源温度。
这一规律的发现，就可以采用不同冷源品质应对不同的任务需求成为可能，这不但有利于大幅降低制取空调冷源的能耗，因此热湿分离控制系统，是“高质高用，低质低用”的能源应用原则。
为此,本文将以一工程实例对恒温恒湿室空调的设计及热湿分离控制进行阐述。
1空调系统的设计1.1工程概况：某某科技有限公司恒温恒湿洁净室。
与车间相关的洁净面积736m2,层高 3.9m,有北窗及南窗，西面外墙。
南窗与洁净室之间有一条参观走廊。
室内设备散热约为120KW,照明散热为3.24KW,室内工作人员最高峰时为100人，洁净度要求为“美国联邦（USA Federal Standard）209E（1992年）”10000级。
生产车间内部亮度要求为300~350Lux，更衣室及参观通道的亮度为200Lux即可。
车间内的照明灯使用LED灯。
1.2设计条件、参数根据工程所处地理位置,参数按《采暖通风与空气调节设计规范》(GBJ19-87)中标准气象参数选用如下:外部气象条件:夏季温度35℃,相对湿度为70%;冬季温度-8℃,相对湿度为50%。
室内设计参数为温度：22±3℃；相对湿度：55±10%。
1.3设计方式：采用MAU+FFU+DC（新风处理空调机组+风机过滤机组+干盘管）方式a) 利用MAU机组处理新风，夏季由处理后的新风承担室内湿负荷及部分热负荷。
恒温箱的制作方法
恒温箱的制作方法恒温箱是一种用来控制温度稳定在特定水平的设备。
它在许多实验室和工业应用中被广泛使用，例如生物学实验、材料科学研究和药物开发等。
下面将详细介绍制作恒温箱的方法。
材料准备：1. 一个密封性好的容器，例如金属箱或塑料箱。
2. 保温材料，例如泡沫塑料或矿棉。
3. 温控装置，例如温控器或温度传感器。
4. 加热器，例如电热棒或陶瓷加热板。
5. 风扇，用于均匀分布温度。
步骤：1. 选择合适的容器：根据你的需求选择一个合适的容器。
金属箱通常比塑料箱更耐高温，并且具有良好的密封性，但会导致热量散失。
塑料箱则便宜且轻便，但可能不如金属箱稳定。
2. 制作密封：确保箱子的密封性良好。
可以使用胶水或密封胶条来封住容器的缝隙，以减少热量流失。
3. 安装保温材料：在容器的内部壁上贴上泡沫塑料或矿棉。
这将帮助保持箱子内部的温度稳定，并减少温度变化对外界的影响。
4. 安装温控装置：将温控器或温度传感器安装在箱子内部的适当位置。
这将用于监测和控制箱子内部的温度。
5. 安装加热器：根据温控装置的要求，安装一个适当的加热器。
电热棒和陶瓷加热板是常用的加热器类型。
确保加热器与箱子内的其他物体保持安全距离，以防发生火灾或热损坏。
6. 安装风扇：为了均匀分布温度，可以在箱子的一侧安装一个小型风扇。
风扇将帮助热量更快地在箱子内部循环，使温度更加均匀。
7. 连接电源和控制装置：将温控装置、加热器和风扇连接到电源和控制装置。
根据使用指南正确连接电线，并确保电路安全可靠。
8. 测试和调试：在使用之前，进行一次测试和调试以确保恒温箱能够稳定地工作。
将箱子内温度设定为特定的温度，然后观察温控器和加热器的反应。
确保温度能够在设定的范围内保持稳定，并且温度变化时，加热器能够及时调整。
制作恒温箱的关键是保持箱内温度稳定，并能够进行精确的温度控制。
因此，在制作过程中务必注意密封性和绝缘性的要求，并确保温控装置和加热器能够精确地控制温度。
此外，根据实际需求选择合适的材料和设备，能够更好地满足不同实验或工业应用的要求。
标准恒温恒湿养护箱技术参数
标准恒温恒湿养护箱技术参数

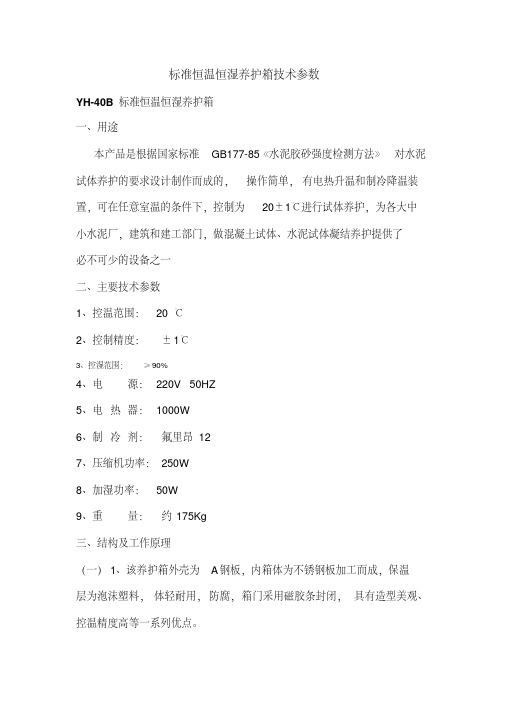

YH-40B标准恒温恒湿养护箱
一、用途
本产品是根据国家标准GB177-85《水泥胶砂强度检测方法》对水泥试体养护的要求设计制作而成的，操作简单，有电热升温和制冷降温装置，可在任意室温的条件下，控制为20±1℃进行试体养护，为各大中小水泥厂，建筑和建工部门，做混凝土试体、水泥试体凝结养护提供了
必不可少的设备之一
二、主要技术参数
1、控温范围： 20℃
2、控制精度：±1℃
3、控湿范围：≥90%
4、电源： 220V 50HZ
5、电热器： 1000W
6、制冷剂：氟里昂12
7、压缩机功率：250W
8、加湿功率： 50W
9、重量：约175Kg
三、结构及工作原理
（一）1、该养护箱外壳为A钢板，内箱体为不锈钢板加工而成，保温
层为泡沫塑料，体轻耐用，防腐，箱门采用磁胶条封闭，具有造型美观、控温精度高等一系列优点。
标准恒温恒湿养护箱说明书
标准恒温恒湿养护箱说明书恒温恒湿养护箱是一种用于生物实验室和医学研究的设备，它可以提供恒定的温度和湿度环境，用于保存和培养生物样本、细胞和组织。
本说明书将为您详细介绍恒温恒湿养护箱的使用方法、注意事项和维护保养等内容，希望能够帮助您正确、安全地使用本产品。
一、产品特点。
1. 恒温恒湿，养护箱能够提供恒定的温度和湿度环境，确保生物样本、细胞和组织的稳定存储和培养。
2. 温度范围广，养护箱的温度范围通常在4℃至60℃之间，能够满足不同实验和样本的需求。
3. 湿度控制精准，养护箱的湿度控制精度高，能够确保样本的稳定生长和保存。
4. 安全可靠，养护箱采用优质材料制造，具有良好的密封性和稳定性，保证样本的安全。
二、使用方法。
1. 开箱检查，收到养护箱后，首先进行外观检查，确认产品没有损坏。
然后按照说明书中的安装步骤进行组装。
2. 通电预热，将养护箱插入电源，设置所需的温度和湿度参数，等待养护箱预热到设定温度后再放入样本。
3. 放置样本，将需要保存或培养的样本放入养护箱内，注意不要超过养护箱的承载能力，确保空气流通。
4. 定期检查，定期检查养护箱的温度和湿度参数，保持设备正常运行。
同时定期清洁和消毒养护箱，确保样本的安全。
三、注意事项。
1. 使用环境，养护箱应该放置在干燥、通风的环境中，避免阳光直射和潮湿。
2. 清洁消毒，定期清洁和消毒养护箱，避免交叉污染和样本变质。
3. 安全用电，使用过程中要注意电源接地和防水防潮，避免发生安全事故。
4. 注意维护，定期检查养护箱的零部件和密封性能，及时发现问题并进行维修保养。
四、维护保养。
1. 清洁，定期清洁养护箱内外表面，使用柔软干净的布擦拭，避免使用腐蚀性强的清洁剂。
2. 检查，定期检查养护箱的温度和湿度传感器，确保其准确性和灵敏度。
3. 维修，如发现养护箱出现故障或异常，应及时联系售后服务进行维修处理，不得私自拆卸或维修。
恒温恒湿养护箱是实验室中常见的设备之一，正确使用和维护养护箱对于保证实验结果的准确性和样本的安全至关重要。
可程式恒温恒湿箱的操作使用
可程式恒温恒湿箱的操作使用恒温恒湿箱的应用特别广泛，几乎全部的工作都需要它。
购买恒温恒湿试验箱的客户常常会问一些问题。
恒温恒湿箱的可编程操作是什么意思？它有什么功能？接下来，我们将在下面为您解答。
一、可程式恒温恒湿箱所谓可程式恒温恒湿箱，是一种智能模式，可编程变动可以在掌控器上实现。
所谓可编程是指在测试期间，例如设定20～150°C，运行三小时，然后从150～20°C运行，运行三小时，然后从20～150°C运行，运行三小时。
这种循环测试过程是可编程的。
恒温恒湿箱的可编程掌控器实在是指可编程掌控器，简称PC或PLC，是一种由数字操作操作的电子系统，专为工业环境中的应用而设计。
它接受可编程存储器来存储逻辑运算和次序掌控、定时、计数和算术运算指令，并通过数字或模拟输入或输出接口过程掌控各类机械设备或生产。
可编程是让计算机用某种编程语言编写代码以解决某个问题的过程，并从可编程的温度湿度室中获得相应的结果。
二、操作方法1、首先打开设备的开关。
设备面板上有一个掌控器，将显现一个主菜单。
它分为监控屏幕，操作设置，预约设置，曲线显示，程序设置和屏幕设置六个子菜单。
2、接下来，我们选择操作设置界面。
此时，将有两种操作模式，包含可编程值和固定值。
该程序表示多个温度点之间的循环操作，固定值只能在单个温度点下运行。
此时，我们触摸并单击程序按钮，它将变为绿色，即被选中。
3、程序还需要在操作设置中选择运行的程序，然后选择程序编号，在组温度框01对应的组温度框中输入待测温度、湿度、时间，然后选择第二个对应的程序段02，在组温度框内输入所需的测试温度、湿度、时间等。
4、编辑温度、湿度、运行时间后，接受恒温恒湿箱的可编程功能。
首先将待机温度设置为0.5度，选择待机开启，然后选择循环。
5、选择要输入的编辑程序编号，并编辑被测产品项的标题，以便下次可以直接调用。
只需选择需要执行全部温度循环的次数；对于周期的一部分也是如此，即段数和段数之间。
恒温恒湿箱工作原理
恒温恒湿箱工作原理恒温恒湿箱是一种在实验室、医疗仪器、电子设备、食品、种子保存等各个领域中广泛应用的设备，旨在维持物品的稳定温湿度环境。
而要理解恒温恒湿箱是如何工作的，我们需要先了解它的组成和作用。
恒温恒湿箱的组成恒温恒湿箱通常由以下几个部分组成：1.控制系统：包括温湿度传感器、控制器和加热/冷却器。
2.箱体：位于控制系统内部，并由隔热材料和封闭材料组成，以确保室内稳定温湿度。
3.加热/冷却器：可以通过电热管或压缩机实现，用于调节室内温度。
4.湿度控制器：用于自动维持室内恒定湿度，其原理通常是将水蒸发后的湿气通过循环风机送出。
还有其他一些附属器材，如安全装置、照明灯等。
恒温恒湿箱的作用恒温恒湿箱的作用是为物品提供一个稳定的温湿度环境，以确保物品的质量和保鲜度。
例如，实验室中的样品需要在特定的温度、湿度条件下进行存储和研究；医疗器械需要在一个恒定的温湿度环境下保存，以保证其有效性和安全性；食品行业中也需要使用恒温恒湿箱来保鲜、保存货物。
恒温恒湿箱的工作原理恒温恒湿箱的主要工作原理是通过控制加热、冷却和湿度的系统来调节箱内的温湿度。
主要分为以下几步：1.测温：室内安装有温度传感器，能够及时测量箱内温度。
2.控制器处理信号：对于测得的温度信号，控制器会将其与设定温度对比，计算出所需的加热或冷却量，并发送信号给加热或冷却设备。
3.加热/冷却：通过电热管或压缩机等装置，将加热或冷却的热量传递至箱内，以调节箱内温度。
4.恒湿：对于判断箱内湿度偏低的情况，控制器会启动加湿器，将湿气通过循环风机送入箱内，以达到恒定湿度状态。
5.冷凝：若室内湿度过高，会将湿气沉积在换热器表面，通过控制器的自动排水完成冷凝作业。
维持恒定温湿度状态是通过使用这些系统来实现的。
主要依靠温度和湿度传感器，控制器和加热/冷却装置，以及湿度控制器和加湿器。
结论恒温恒湿箱具有重要的应用，在各种不同领域中都有明确的要求。
正确地使用它，可以为我们提供一个放心的环境，以保证物品的品质和质量。
恒温恒湿培养箱的使用说明书
恒温恒湿培养箱的使用说明书尊敬的用户，感谢您选择我们的恒温恒湿培养箱！为了让您能够更好地使用并了解该设备，特为您提供以下使用说明。
请您仔细阅读并按照指导进行操作。
一、产品概述恒温恒湿培养箱是一种用于特定实验或样品培养的设备，它能够确保培养箱内的温度和湿度保持恒定。
该设备广泛应用于生物学、医学、农业、食品科学等领域的研究与实验，可用于细胞培养、种子发芽、微生物培养等实验。
二、主要特性1. 恒温功能：培养箱内置高精度温度控制器，可根据实验需求设定恒定的温度范围。
2. 恒湿功能：培养箱采用专业的湿度控制系统，可以保持箱内湿度恒定。
3. 安全与稳定性：培养箱具有多重安全保护措施，如过温保护、断电自动恢复功能等，确保实验过程的安全性和稳定性。
4. 易于操作：该设备采用触摸屏控制面板，具有友好的用户界面，操作简单方便。
三、操作指南1. 准备工作：a. 将培养箱放置在干燥、通风良好的位置，并确保设备周围无障碍物。
b. 将电源线连接到稳定的电源插座上，并确保电源线不受损坏，接触良好。
2. 开机与关机：a. 按下电源按钮，触摸屏控制面板将显示开机画面。
b. 在开机画面上输入密码或进行指纹识别等身份验证步骤。
c. 确认身份验证成功后，系统将加载并显示主界面，此时设备已开机。
d. 在使用结束后，点击触摸屏上的关机按钮，按照系统提示进行关机操作。
3. 设置温湿度：a. 在主界面上点击“温度设置”按钮，进入温度设置页面。
b. 在温度设置页面上，输入所需的温度数值，点击确认按钮进行设置。
c. 同样的方式，您也可以在湿度设置页面上设置所需的湿度数值。
4. 培养箱操作：a. 将待培养的样品放置在培养箱内。
b. 关闭培养箱门并确保门密封良好，以防止温度和湿度的泄漏。
c. 在培养箱控制面板上选择所需的操作模式（例如，恒温恒湿模式、恒温模式、或恒湿模式）。
d. 在指定时间内进行观察和记录相关数据。
e. 培养结束后，将样品取出，并关闭培养箱。
恒温恒湿箱工作原理
恒温恒湿箱工作原理
恒温恒湿箱通过控制温度和湿度，为物体提供稳定的环境条件。
其工作原理可分为以下几个方面：
1. 温度控制系统：恒温恒湿箱内部配备有温度传感器，用于感知箱内温度。
当温度达到设定值时，控制系统会自动调节加热或制冷设备，使箱内温度保持在设定值附近。
控制系统通常采用PID控制算法，通过精确的温度调节，确保箱内温度恒定。
2. 湿度控制系统：恒温恒湿箱内部同样配备有湿度传感器，用于感知箱内湿度。
湿度控制系统采用加湿和除湿设备配合工作，以实现湿度的恒定。
当湿度偏离设定值时，控制系统会启动加湿器或除湿器，将湿度调整到设定范围。
3. 循环风系统：恒温恒湿箱内部通常安装有循环风扇，通过循环空气来实现温度和湿度的均匀分布。
循环风扇可以将热量均匀地分布到箱内各处，避免出现温度梯度和湿度不均匀的情况。
4. 绝缘材料：恒温恒湿箱通常采用绝缘材料来隔离内外环境，避免温度和湿度的外部干扰。
绝缘材料可以有效防止温度和湿度变化对箱内环境的影响，确保稳定的工作条件。
总之，恒温恒湿箱通过温度控制系统、湿度控制系统、循环风系统和绝缘材料等组成部分，能够提供稳定的温湿度环境，满足各类实验和储存的要求。
恒温恒湿试验箱产品配置及技术参数
恒温恒湿试验箱产品配置及技术参数恒温恒湿试验箱符合标准:GB/T2423.1-2008(IEC60068-2-1：2007)试验A：低温试验方法GB/T2423.2-2008(IEC60068-2-2:2007)试验B：高温试验方法GB/T2423.4-2008试验Db：交变湿热试验GB/T2423.3-2008试验Ca:恒定湿热试验等国家标准。
应用：恒温恒湿试验箱适用于航空航天、汽车、电子、科研等领域重要的检测设备,用于检测电子电工及其它生产材料进行高温、低温、湿度或恒定试验的温度参数及性能。
型号STH1040 内部尺寸w×H×Dιooo×ιooo×IOOO恒温恒湿试验箱规格(单位：IDn1)：恒温恒湿试验箱技术参数:温度范围：-70℃~+150℃湿度范围：20%~98%RH温度偏差：≤±2o C温度波动度：±0∙5°C升温时间：W40分钟降温时间：W60分钟时间设定范围：0~9999h电源电压：ΛC380V∕50HZ试验箱制冷系统：•压缩机：法国泰康；•制冷剂：美国杜邦R404A或R23（环保型）；•干燥过滤器：美国斯波兰；•电磁阀：意大利卡士托；•旋钮式温控器：韩国彩虹；•冷冻油：美国冰熊。
试验箱加热系统：•高温低温湿热完全单独系统；•温湿度控制输出功率均由微电脑演算，以达到高精度的程度。
试验箱加湿系统：•外置式锅炉蒸汽式加湿器具有节能降耗功能,可节约70%能耗; •远红外不锈钢高速加温钛合金加热器；•具有水位自动补偿、多路缺水报警保护系统。
试验箱控制系统：•采用韩国进口的高精度数显温湿度控制仪,p.1.D算法精准,避免长期运行出现不稳定的现象；•湿度为直观显示控制,摒弃原有温湿度相对照的缺陷；•控温精度：±0.1℃；试验箱保护系统：•漏电保护、风机过热保护•风道温度257℃熔断保护、样品区超温保护•压缩机线圈短路保护、风机线圈短路保护试验箱箱体材质：•外壳采用A3钢板数控机床加工成型,表面进行喷塑处理,光洁美观; •内胆为镜面不锈钢板（SUS304）；•保温材质：纤维保温棉，保证强有效的绝热；∙门与箱体之间采用双层耐高温的密封条以确保测试区的密闭性；•采用无反作用门把手,操作更容易。
