恒温恒湿实验室设计建设方案
恒温恒湿实验室装修设计
恒温恒湿实验室就是采用智能化的控制模式，实现对机组制冷、除湿、加热、加湿等功能，从而达到对室内环境温、湿度的精确控制。
我们来看下恒温恒湿实验室装修设计。
恒温恒湿实验室推荐博森科技。

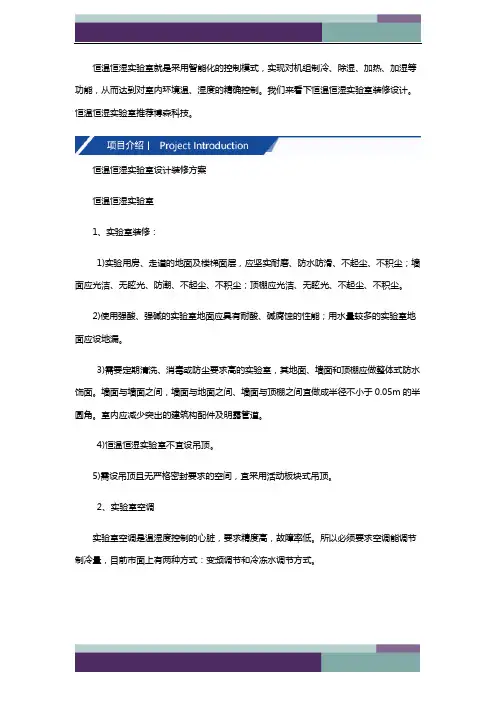

恒温恒湿实验室设计装修方案恒温恒湿实验室1、实验室装修：1)实验用房、走道的地面及楼梯面层，应坚实耐磨、防水防滑、不起尘、不积尘；墙面应光洁、无眩光、防潮、不起尘、不积尘；顶棚应光洁、无眩光、不起尘、不积尘。
2)使用强酸、强碱的实验室地面应具有耐酸、碱腐蚀的性能；用水量较多的实验室地面应设地漏。
3)需要定期清洗、消毒或防尘要求高的实验室，其地面、墙面和顶棚应做整体式防水饰面。
墙面与墙面之间，墙面与地面之间、墙面与顶棚之间宜做成半径不小于0.05m的半圆角。
室内应减少突出的建筑构配件及明露管道。
4)恒温恒湿实验室不宜设吊顶。
5)需设吊顶且无严格密封要求的空间，宜采用活动板块式吊顶。
2、实验室空调实验室空调是温湿度控制的心脏，要求精度高，故障率低。
所以必须要求空调能调节制冷量，目前市面上有两种方式：变频调节和冷冻水调节方式。
变频调节：实际上就是通过改变供电性质而改变压缩机的功率，让压缩机实现低负荷工作或者过负荷工作，同时调节制冷系统的节流量，所以必须添加非常多的繁琐的环节，而且各环节必须完美匹配，否则出现故障。
冷冻水型机组：采用7℃左右的冷水作为冷源，通过电动阀开大或者关小来控制水流量，从而轻易控制制冷量，而电动阀结构象家用水龙头一样简单，所以故障率几乎为零。
3、新风系统新风系统的第一作用是为工作人员提供生理新鲜空气，其对实验室温湿度的稳妥定性也功不可没，也是必不可少的设备：为了让实验室不受外界的干扰，必须向实验室提供新风，以保持实验室气压为正，这样外界的空气进入不了实验室，确保实验室长年温湿度稳妥定。
4、通风方式恒温恒湿实验室设计装修方案通风系统通风方式经历过好几个历史阶，从最初的底出风，到上自然送风，到上散流器送风，到现在最先进的上风管+微孔天花送风，下地板回风方式，整个实验室送风柔和、均匀，温湿度控制非常稳定。
恒温恒湿系统设计方案
恒温恒湿系统设计方案恒温恒湿系统是一种广泛应用于实验室、工业生产等领域的环境控制系统。
其设计目的是在设定的温度和湿度范围内，保持恒定的温湿度条件，为相关实验和工艺提供理想的环境。
一、设计原则恒温恒湿系统的设计应遵循以下原则：1. 确定要求：明确设计所需的温度和湿度范围，以及系统的容量需求和稳定性要求。
2. 效能考虑：选择能够提供所需温度和湿度范围的设备，同时考虑能源消耗、运维成本和系统的可靠性。
3. 空间布局：合理规划设备的摆放位置、管道布局等，确保系统的紧凑性和操作的便利性。
4. 控制策略：采用先进的控制算法和自动化设备，实现精确的温湿度控制和调节。
5. 安全性考虑：在设计过程中注意安全事项，确保系统的安全运行，如防火、防爆等措施。
二、系统组成恒温恒湿系统一般由以下组成部分构成：1. 温湿度控制设备：包括温度传感器、湿度传感器、加热器、制冷机、加湿器、除湿机等。
这些设备通过自动化控制系统实现精确的温湿度控制。
2. 管道系统：包括输送冷热介质的管道、空气流通管道和湿度调节管道等。
这些管道通过合理的设计和布局，保证冷热介质的顺利流通和空气的均匀分布。
3. 控制系统：包括温湿度控制器、执行器、人机界面等。
通过控制系统实时监测温湿度参数，并根据设定值进行调节和控制。
4. 安全设备：包括防火、防爆、漏电保护等设备和措施。
这些设备和措施确保系统在异常情况下能够及时停机、报警并采取相应的安全措施。
三、设计步骤恒温恒湿系统的设计一般可以按照以下步骤进行：1. 确定需求：明确系统的温湿度范围、容量需求和稳定性要求。
2. 设备选择：根据需求选择合适的温湿度控制设备，考虑其稳定性、能耗和可靠性。
3. 管道布局：根据空间和系统要求，进行管道的布局设计，确保冷热介质的顺利流通和空气的均匀分布。
4. 控制策略：设计合适的控制策略，选择先进的控制算法和自动化设备，实现精确的温湿度控制和调节。
5. 安全设备：考虑系统的安全性，设计相应的防火、防爆、漏电保护等设备和措施。

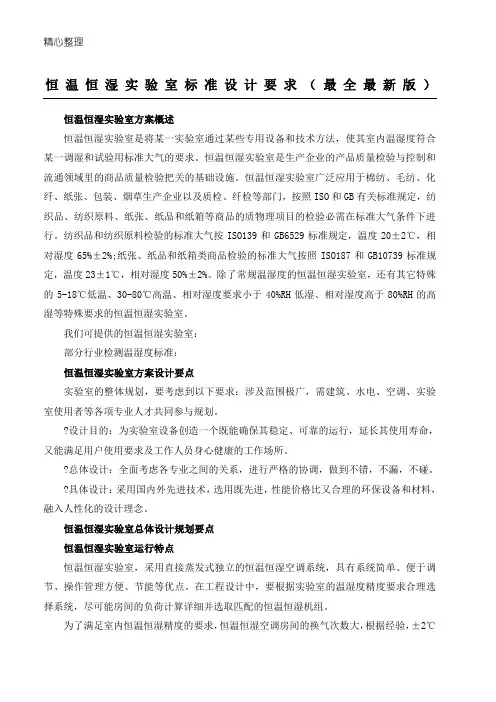

恒温恒湿实验室标准设计要求(最全最新版)
恒温恒湿实验室标准设计要求（最全最新版）恒温恒湿实验室方案概述恒温恒湿实验室是将某一实验室通过某些专用设备和技术方法，使其室内温湿度符合某一调湿和试验用标准大气的要求。
恒温恒湿实验室是生产企业的产品质量检验与控制和流通领域里的商品质量检验把关的基础设施。
恒温恒湿实验室广泛应用于棉纺、毛纺、化纤、纸张、包装、烟草生产企业以及质检、纤检等部门，按照ISO和GB有关标准规定，纺织品、纺织原料、纸张、纸品和纸箱等商品的质物理项目的检验必需在标准大气条件下进行。
纺织品和纺织原料检验的标准大气按ISO139和GB6529标准规定，温度20±2℃，相对湿度65%±2%;纸张、纸品和纸箱类商品检验的标准大气按照ISO187和GB10739标准规定，温度23±1℃，相对湿度50%±2%。
除了常规温湿度的恒温恒湿实验室，还有其它特殊的5-18℃低温、30-80℃高温、相对湿度要求小于40%RH低湿、相对湿度高于80%RH的高湿等特殊要求的恒温恒湿实验室。
我们可提供的恒温恒湿实验室：部分行业检测温湿度标准：恒温恒湿实验室方案设计要点实验室的整体规划，要考虑到以下要求：涉及范围极广，需建筑、水电、空调、实验室使用者等各项专业人才共同参与规划。
?设计目的：为实验室设备创造一个既能确保其稳定、可靠的运行，延长其使用寿命，又能满足用户使用要求及工作人员身心健康的工作场所。
?总体设计：全面考虑各专业之间的关系，进行严格的协调，做到不错，不漏，不碰。
?具体设计：采用国内外先进技术，选用既先进，性能价格比又合理的环保设备和材料，融入人性化的设计理念。
恒温恒湿实验室总体设计规划要点恒温恒湿实验室运行特点恒温恒湿实验室，采用直接蒸发式独立的恒温恒湿空调系统，具有系统简单、便于调节、操作管理方便、节能等优点。
在工程设计中，要根据实验室的温湿度精度要求合理选择系统，尽可能房间的负荷计算详细并选取匹配的恒温恒湿机组。

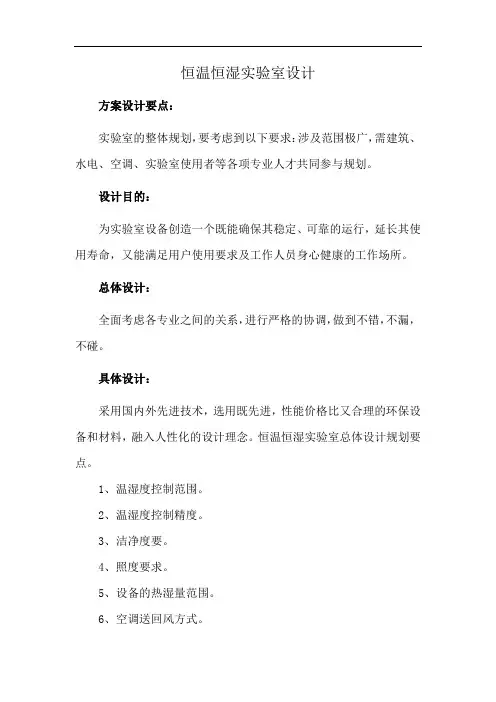

恒温恒湿实验室设计
恒温恒湿实验室设计
方案设计要点：
实验室的整体规划，要考虑到以下要求：涉及范围极广，需建筑、水电、空调、实验室使用者等各项专业人才共同参与规划。
设计目的：
为实验室设备创造一个既能确保其稳定、可靠的运行，延长其使用寿命，又能满足用户使用要求及工作人员身心健康的工作场所。
总体设计：
全面考虑各专业之间的关系，进行严格的协调，做到不错，不漏，不碰。
具体设计：
采用国内外先进技术，选用既先进，性能价格比又合理的环保设备和材料，融入人性化的设计理念。
恒温恒湿实验室总体设计规划要点。
1、温湿度控制范围。
2、温湿度控制精度。
3、洁净度要。
4、照度要求。
5、设备的热湿量范围。
6、空调送回风方式。
7、空压之平衡措施。
8、引入新风之必要性。
设计分类：
常温实验室18-28℃。
1、普通恒温恒湿实验室：温度控制精度±2℃，相对湿度控制精度±5-10％RH。
2、精密恒温恒湿实验室：温度控制精度±1℃，相对湿度控制精度±3-5％RH。
3、高精密恒温恒湿实验室：温度控制精度±1℃，相对湿度控制精度±2％RH。
4、超高精密恒温恒湿实验室：温度控制精度±0.1-0.3℃，相对湿度控制精度±1.5-2％RH高温实验室30-80℃。
恒温恒湿试验室工程方案
恒温恒湿试验室工程方案一、引言恒温恒湿试验室是用于模拟不同环境条件下的试验，以评估材料、产品等在不同温度和湿度条件下的性能和稳定性。
在工程领域中，恒温恒湿试验室工程方案的设计与建设对于确保试验结果的准确性和可靠性至关重要。
因此，本方案将对恒温恒湿试验室的工程方案进行详细描述，包括设计原则、建设要求、设备选型等内容。
二、设计原则1. 满足试验需求：恒温恒湿试验室应能够满足不同试验的温度和湿度要求，包括低温、高温、湿度等试验条件。
2. 稳定性和精度：试验室设备应具有良好的温湿度稳定性和精度，以确保试验结果的准确性。
3. 安全性：试验室设备应具备良好的安全性能，包括防火、防爆、防漏等功能。
4. 高效能：试验室应具有高效能的设计，以降低能耗和维护成本。
5. 环保性：试验室设计应符合环保要求，包括减少耗能、减少废水废气排放等方面。
三、建设要求1. 建设场地：恒温恒湿试验室应建设在干燥、通风良好的室内场地，以确保试验环境的稳定性。
2. 建筑结构：试验室建筑结构应具备良好的保温性能，以减少外部环境对试验环境的影响。
3. 设备选型：试验室设备应选用具有良好性能和稳定性的设备，包括恒温恒湿试验箱、温湿度传感器、控制系统等。
4. 安全设施：试验室应配备灭火设施、通风设备、安全警示系统等安全设施。
5. 环保设施：试验室应安装废气处理设备、废水处理设备等环保设施，以确保试验过程中的环保要求。
四、设备选型1. 恒温恒湿试验箱：试验箱应具备良好的温湿度控制能力、均匀性和稳定性，以满足不同试验条件下的需求。
2. 温湿度传感器：应选用高精度的传感器，以确保试验箱内温湿度的准确监测。
3. 控制系统：控制系统应具备多种试验程序的设定和控制功能，以满足不同试验条件下的需求。
4. 通风设备：试验室内应安装通风设备，以确保试验环境的空气流通和新鲜。
5. 废气处理设备：应安装废气处理设备，以处理试验过程中产生的有害气体。
6. 废水处理设备：应安装废水处理设备，以处理试验过程中产生的废水。

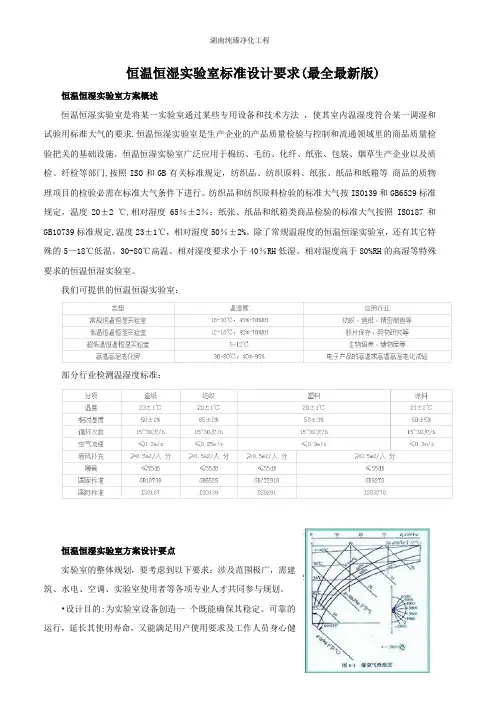

恒温恒湿实验室标准设计要求(最全最新版)
恒温恒湿实验室标准设计要求(最全最新版) 恒温恒湿实验室方案概述恒温恒湿实验室是将某一实验室通过某些专用设备和技术方法，使其室内温湿度符合某一调湿和试验用标准大气的要求.恒温恒湿实验室是生产企业的产品质量检验与控制和流通领域里的商品质量检验把关的基础设施。
恒温恒湿实验室广泛应用于棉纺、毛纺、化纤、纸张、包装、烟草生产企业以及质检、纤检等部门,按照ISO和GB有关标准规定，纺织品、纺织原料、纸张、纸品和纸箱等商品的质物理项目的检验必需在标准大气条件下进行。
纺织品和纺织原料检验的标准大气按ISO139和GB6529标准规定，温度20±2 ℃,相对湿度65％±2％；纸张、纸品和纸箱类商品检验的标准大气按照ISO187和GB10739标准规定,温度23±1℃，相对湿度50％±2%。
除了常规温湿度的恒温恒湿实验室，还有其它特殊的5—18℃低温、30-80℃高温、相对湿度要求小于40％RH低湿、相对湿度高于80%RH的高湿等特殊要求的恒温恒湿实验室。
我们可提供的恒温恒湿实验室：部分行业检测温湿度标准：恒温恒湿实验室方案设计要点实验室的整体规划，要考虑到以下要求：涉及范围极广，需建筑、水电、空调、实验室使用者等各项专业人才共同参与规划。
•设计目的:为实验室设备创造一个既能确保其稳定、可靠的运行，延长其使用寿命，又能满足用户使用要求及工作人员身心健康的工作场所.•总体设计：全面考虑各专业之间的关系，进行严格的协调，做到不错，不漏，不碰。
•具体设计：采用国内外先进技术，选用既先进，性能价格比又合理的环保设备和材料，融入人性化的设计理念。
恒温恒湿实验室总体设计规划要点恒温恒湿实验室运行特点恒温恒湿实验室，采用直接蒸发式独立的恒温恒湿空调系统，具有系统简单、便于调节、操作管理方便、节能等优点。
在工程设计中，要根据实验室的温湿度精度要求合理选择系统，尽可能房间的负荷计算详细并选取匹配的恒温恒湿机组.为了满足室内恒温恒湿精度的要求，恒温恒湿空调房间的换气次数大，根据经验，±2℃的恒温室，换气次数约10~15次/h；±1℃的恒温室，换气次数约15～20次/h；±0.5℃的恒温室,换气次数约〉20次/h；±0.2℃的恒温室，换气次数约>30次/h；气流组织设计也是影响恒温室精度的主要因素之一，在高精度的恒温恒湿室内设计气流组织应考虑一下原则：合理的气流组织流程,充分发挥送风气流的冷却或加热作用；建立一个稳定均匀的温度场，以保证在气流到达工作区时,其平均温度与工作区的温度差不超过允许的温度波动值；气流到达工作区时，其流动速度在0。
实验室恒温恒湿室建设工程设计方案
实验室恒温恒湿室建设工程设计方案一、工程概况：1. 本恒温恒湿建设工程位于省，系树脂项目实验楼实验室建设工程。
2. 本恒温恒湿建设工程位于实验室3楼，其2间独立的恒温恒湿室，面积均为40平方米。
不考虑洁净度或按30万级洁净级别设计。
二、设计依据：1. 业主提供的建筑平面图、其它技术文件；2.恒温恒湿室建筑设计规（JGJ 25－2000，J21－2000）；3.洁净厂房设计规（GB 50073-2001）；4.采暖通风与空调设计规(GBJ19-87)；5.洁净室施工及验收规（JGJ 71-1990）；6.通风与空调工程施工质量验收规（GB 50243-2002）；7.《建筑设计防火规》（GBJ16-87）。
8.《空气过滤器》（GB/T14295-93）三、空气参数：1、室外气象参数（区域：市）1.1、台站位置：北纬2308，海拔6.6m1.2、大气压力：夏季1.0045×105Pa，冬季1.0195×105Pa1.3、夏季计算温度：空调干球33.5℃，空调湿球27.7℃1.4、冬季计算温度：空调5℃，相对湿度70％2、室计算参数2.1、温度：23±2℃2.2、相对湿度：50±5%2.3、换气次数：20次/h ~25次/h2.4、相对室外压差：+10Pa2.5、噪声：≤60dB2.6、照度：≥300 lx四、平面规划说明：1．考虑到恒温恒湿室人员进出会引起室温、湿度强烈波动，恒温恒湿室动态环境（主要是温、湿度）平衡和稳定时间长，因此在甲方原有平面规划基础上增加了缓冲间，并在自控设计中设计了缓冲间门互锁功能，以保证恒温恒湿室的动态环境不会因工作人员进出而遭到破坏。
2. 考虑到保持恒温恒湿室环境不受外界影响和破坏，维持室一定的洁净度，我司在平面规划中取消了外墙活动窗户，改为固定采光窗，同时设定室压力+10Pa，以确保室外气流不能侵入室。
3. 建议在恒温恒湿室与走廊之间的隔断上安装物流传递窗，用于两个区域间物品的传递，以减少工作人员与物品进出恒温恒湿室的机率，保护室气流组织和动态环境。
恒温恒湿实验室方案设计
恒温恒湿实验室方案设计行业应用：恒温恒湿实验室广泛应用于棉纺、毛纺、化纤、纸张、包装、烟草生产企业以及质检、纤检等部门，按照ISO和GB有关标准规定，纺织品、纺织原料、纸张、纸品和纸箱等商品的质物理项目的检验必需在标准大气条件下进行。
纺织品和纺织原料检验的标准大气按ISO139和GB6529标准规定，温度20±2 ℃，相对湿度65%±2%；纸张、纸品和纸箱类商品检验的标准大气按照ISO187和GB10739标准规定，温度23±1℃，相对湿度50%±2%。
除了常规温湿度的恒温恒湿实验室，还有其它特殊的5-18℃低温、30-80℃高温、相对湿度要求小于40%RH低湿、相对湿度高于80%RH的高湿等特殊要求的恒温恒湿实验室。
方案设计要点：实验室的整体规划，要考虑到以下要求：涉及范围极广，需建筑、水电、空调、实验室使用者等各项专业人才共同参与规划。
•设计目的：为实验室设备创造一个既能确保其稳定、可靠的运行，延长其使用寿命，又能满足用户使用要求及工作人员身心健康的工作场所。
•总体设计：全面考虑各专业之间的关系，进行严格的协调，做到不错，不漏，不碰。
•具体设计：采用国内外先进技术，选用既先进，性能价格比又合理的环保设备和材料，融入人性化的设计理念。
恒温恒湿室总体设计规划要点1、温湿度控制范围2、温湿度控制精度3、洁净度要求4、照度要求5、设备的热湿量范围6、空调送回风方式7、空压之平衡措施 8、引入新风之必要性9、系统排气的必要性 10、保温隔热的措施11、设施与动力之配置 12、静电、振动及噪音13、设备空间与空调间 14、进出通道及更衣缓冲区之安排15、足够维护保养空间16、室内净高与楼板载重17、公害、污染与防灾 18、安装及运转成本之衡量19、美观性要求 20、安装成本/工期控制21、运转成本 22、维护性&弹性等因数实验室设计分类：常温实验室18 -28℃1、普通恒温恒湿实验室：温度控制精度±2℃，相对湿度控制精度±5-10％RH2、精密恒温恒湿实验室：温度控制精度±1℃，相对湿度控制精度±3-5％RH3、高精密恒温恒湿实验室：温度控制精度±1℃，相对湿度控制精度±2％RH4、超高精密恒温恒湿实验室：温度控制精度±0.1-0.3℃，相对湿度控制精度±1.5-2％RH高温实验室30-80℃1、低湿度要求，相对湿度﹤50％RH2、高湿度要求，相对湿度﹥80％RH低温实验室10-15℃1、没有相对湿度要求2、有相对湿度要求，相对湿度控制范围30-50％实验室建设要求：1、恒温恒湿室技术要求a) 符合ISO、GB标准。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
恒温恒湿实验室设计建设方案
恒温恒湿实验室组成：
实验室空调是温湿度控制的心脏，要求精度高，故障率低。
所以必须要求空调能调节制冷量，目前市面上有两种方式：变频调节和冷冻水调节方式。
1、变频调节：实际上就是通过改变供电性质而改变压缩机的功率，让压缩机实现低负荷工作或者过负荷工作，同时调节制冷系统的节流量，所以必须添加非常多的繁琐的环节，而且各环节必须完美匹配，否则出现故障。
2、冷冻水调节：采用7℃左右的冷水作为冷源，通过电动阀开大或者关小来控制水流量，从而轻易控制制冷量，而电动阀结构象家用水龙头一样简单，所以故障率几乎为零。
但其控是效果不高，每次调整后在一定的时间段内只能达到±5%RH。
3、通风装置：通风方式经历过好几个历史阶，从最初的底出风，到上自然送风，到上散流器送风，到现在最先进的上风管加微孔天花送风，下地板回风方式，整个实验室送风柔和、均匀，温湿度控制非常稳定。
4、进风装置：进风系统的第一作用是为工作人员提供生理新鲜空气，其对实验室温湿度的稳妥定性也功不可没，也是必不可少的设备：为了让实验室不受外界的干扰，必须向实验室提供新风，以保持实验室气压为正，这样外界的空气进入不了实验室，确保实验室长年温湿度稳妥定。
恒温恒湿机选型和设计：
恒温恒湿机组特点：
1.制冷量一般在10HP-200HP之间；
2.配置了电加热和电极式加湿，加热量一般富裕量较大，空调机配置加湿量均偏小，需要重新计算，一般需要加大一个型号或多配置一台；
3.有额定的风量要求；
4. 有额定的冷却水量要求；
5.冷凝器的阻力一般在0.82-3.45mH2O；
6.空调机组尺寸较小；
7.温控范围：18～25，灵敏度：±1；湿控范围：50～70，灵敏度：±5；
8.机外静压一般在100～550之间；
9.设计条件：进风干球温度23℃，湿球温度17℃；冷却水进水温度30℃，出水温度35℃；一般适用在有温湿度控制或整个设计面积不大的情况下。
如果该工程面积较大，系统划分较多，空调机房位置相对分散，管理和系统的控制就会带不便，也不利于能量统一分配，能源浪费较严重。
在这种情况下，一般面积在大于2000m2，建议采用冷水机组+组合式空气处理机组的设计形式。
恒温恒湿机组的用途分为两块：
1.恒温恒湿车间，但无净化要求；
2.既有恒温恒湿要求，又需要净化等级控制；
房间的情况：1.房间内显热较大；2. 房间内显热较小；针对以上两点进行分析：1.从负荷方面考虑：系统的送风量是与房间内的显热和送风温差决定的,而不是根据系统总制冷量(房间的显热和潜热)计算得出的。
恒温恒湿机组制冷量一般显热占50%，潜热占50%，相当于新风占整个送风量的20%左右。
当房间内显热较大，而新风量不大时，计算的送风量较大，就不能根据总制冷量选择恒温恒湿机组标定的制冷量来确定。
2.从机外余压考虑：恒温恒湿，但无净化要求系统对空调机组的机外余压要求不高，主要克服送回风管道、阀门、散流器、初效过滤器等，常规的机组即可满足要求；
既有恒温恒湿要求，又需要净化等级控制的系统对空调机组的机外余压要求较高，一般系统总阻力在1100Pa～1400Pa之间，主要克服送回风管道、阀门、散流器、初效过滤器（初阻力50Pa，终阻力100Pa）、中效过滤器（初阻力150Pa，终阻力300Pa）、高效过滤器（初阻力250Pa，终阻力500Pa）等，常规的机组就无法满足要求。
如系统需要设置二次回风，洁净式恒温恒湿机组就无法选用；一次回风的情况，恒温恒湿机组+加压箱的设计形式，由于在选择加压风机的型号时无法与恒温恒湿机组内的风机很难匹配，不同型号、不同功率的风机在串联或并联时总风量不是简单的相加，计算相对较复杂；建议在一般设计过程中尽量设计为单风机系统。
