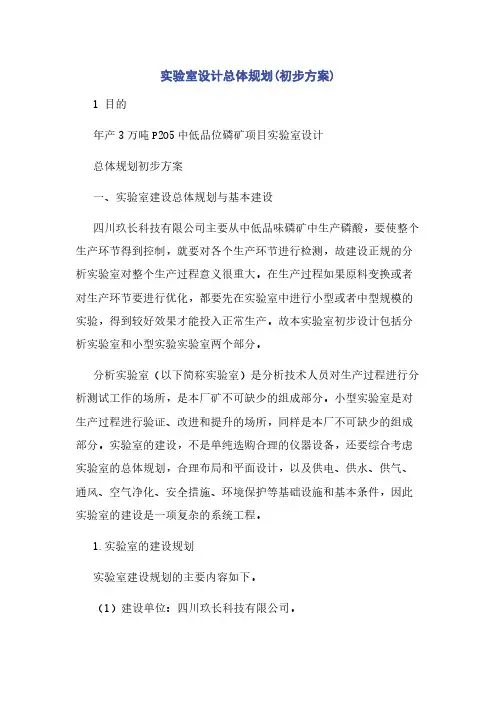

实验室设计总体规划(初步方案)

年产3 万吨P2O5 中低品位磷矿项目实验室设计

总体规划初步方案

实验室建设总体规划与基本建设

四川玖长科技有限公司主要从中低品味磷矿中生产磷酸，要使整个生产环节得到控制，就要对各个生产环节进行检测，故建设正规的分析实验室对整个生产过程意义很重大。在生产过程如果原料变换或者对生产环节要进行优化，都要先在实验室中进行小型或者中型规模的实验，得到较好效果才能投入正常生产。故本实验室初步设计包括分析实验室和小型实验实验室两个部分。

分析实验室（以下简称实验室）是分析技术人员对生产过程进行分析测试工作的场所，是本厂矿不可缺少的组成部分。小型实验室是对生产过程进行验证、改进和提升的场所，同样是本厂不可缺少的组成部分。实验室的建设，不是单纯选购合理的仪器设备，还要综合考虑实验室的总体规划，合理布局和平面设计，以及供电、供水、供气、通风、空气净化、安全措施、环境保护等基础设施和基本条件，因此实验室的建设是一项复杂的系统工程。

1.实验室的建设规划

实验室建设规划的主要内容如下。

1）建设单位：四川玖长科技有限公司。

2）设计单位：长沙矿冶研究院有限责任公司冶金化工工程公司

建设项目：四川玖长科技有限公司实验楼。

建设性质：本实验楼为新建实验楼。

建设地点及用地：四川玖长科技有限公司建设的目的、依据及规模：本实验楼

主要包括分析实验室和小型实验

实验室两个部分，对本厂正常生产磷酸有指导和检测的作用。

7）人员编制：暂时未定

(8)建筑物要求及内容：根据实验室用途、实验仪器对振动、温度、湿度等条件的要求，本实验楼至少两楼，一楼为小型实验室，包括混料实验室、制球实验室、干燥实验室、回转窑还原实验室、回收气体实验室、储物室(储物室分

别为储存工具的储物室和储存物料的储存室) 和实验人员的办公休息室；二楼为分析实验室，包括湿法滴定分析室(包括天平和纯水制备)、火法分析室、灰熔点和碳氢测量分析室、原子光谱分析室、球团强度和水分分析室、分光光度分析室和分析人员办公休息室。建筑标准与建设工厂厂房的标准一致。

(9)抗震、防空措施：抗震标准与建设厂房标准一致。

(10)公害处理：本实验楼产生的试验废水先经过沉淀处理和酸碱综合处理

后，流到废水处理车间统一处理，生活废水经管道流到工厂生活废水总处理处进行处理；废气主要是P2O5废气和分析过程的废气，P2O5废气经过两次稀碱吸收, 然后排空。废物主要是烧结后的球团，运到专门存放烧结后球团储存车间统一处

理。实验楼产生的噪音、辐射和振动很小，可以不用特殊手段进行处理。

1、表2所示:

(11)设备：建设此实验楼二万元以上单件设备，清单如下表

表2单件二万元以上小型实验设备一览表

(12)建筑面积：新建实验室的总建筑面积；单项工程的建筑面积。

(13)投资：总投资及分年度投资计划。分类列出各种用房的每平方米单价

和控制造价。二万元以上设备有8件。

(14)建议要求设计时间、施工日期以及交付使用的日期。

实验室建筑的组成及总体布局

1、建筑规划要求

根据设计任务的要求，结合地形进行总体设计。在进行设计之前，要对各建筑物的用途和功能进行分析。

对于化学分析实验室，一般应布置在下风方向及下游地段，保持一定的间距和良好的通风，应有绿化隔离，搞好排污和排毒处理，做好环境综合评估和治理。

对于仪器分析实验室，一般要求良好的环境。有防振防噪声要求的实验室要远离振源和噪声源；有屏蔽要求的实验室要远离电磁波的干扰源；要求超净的离纯实验室要规划在粉尘少、绿化好的地段。

无论何类分析实验室，实验室的建立应远离居民区、办公区、仓库等，如条件有限，应保持一定距离。实验室还应尽量选择在水源充足，又便于排法排毒的地方建立，自然采光条件要好，建筑的朝向要选好等诸多问题都应兼顾。

2、实验室建筑的组成

实验室建筑物一般按其用途分为四类。

（1）实验研究类：是分析检测实验建筑的核心，包括各类通用实验室和专用实验室以及研究工作室、计算机房和计量室等。本实验楼的各个分析室和小型实验室为实验研究

类。

2）辅助建筑类：包括图书情报资料室、学术活动室及电化教室等。本实

验楼的会议室和图书资料室为辅助建筑类。

（3）公用设施类：包括水、电、气、油、制冷、空调、低温及热力系统、

通信、消防、三废处理、种类器材仓库等用房。本实验楼的仓库和水、电、气系 统、消防、三废处理系统占地为公用设施类。

4）行政及生活服务之类：包括行政办公用房，福利卫生用房及接待用房

等。本实验楼的办公用房和公共厕所为行政及生活服务类用房。

以上四类建筑之间的关系都是很密切的， 后三类建筑为第一类建筑服务， 而它 们之间又有相互联系。总体来讲，本实验楼要包括各个分析室、小型实验室、办 公室、会议室、图书资料室、储存室、公共厕所和各种公用设施。其中分析室需 要 8 间，小型实验室需要 6 间。

3、实验室建筑总体布局

在总体设计中，首先要研究的问题是采用集中配置形式还是采用分散配置形

式。集中配置形式是将实验室、研究室、行政管理用房、图书资料用房以及科研 辅助用房组合在一幢建筑物中； 分散配置形式是按实验楼的不同特性分别进行布 置。由于分析检测中心和分析研究室的规模不同以及用地的限制， 所以总体布局 就有多种形式。一般分为四种配置形式。

独立式：整个建筑配置集中在一幢楼内独立设置，适用于较小的分析

实验室。

主楼式：以一幢实验楼为主配以附属建筑，建筑规划比较方整规则。 单元式：又称细胞式。用一个简单的单元或细胞组成多样的形式，形 成各种不同的空间， 有利于推行模数和标准化， 便于施工。 此种形式为现代分析 测试中心规划广为采用。

4）分散式：由不同功能的多幢实验楼、研究楼及辅助建筑灵活组合而成，

采用较多。

本实验可采用单元式，建设一栋实验楼，里面的各个房间灵活设置，或者从

一栋楼中划出其中部分楼层使用（但分析室和小型实验室不能分散配置）。

2）

3）

实验室建筑平面类型

通常分为三种建筑面类型：单走廊平面、双走廊平面、单元组合平面。

1、单走廊平面

单走廊平面为实验建筑中最常见的平面形式，一般为中间走廊，两侧布置实验

室、研究室，也有为单侧走廊、偏心走廊等。该形式体型简洁，便于施工，造价较低，易于布置管道，特别适宜于利用自然通风、采光的普通实验室。但走道过长时，交通噪声会有一定的影响。因外墙较多，故不宜于作空调、洁净要求较高的实验室。

2、双走廊平面

双走廊平面是在单走廊平面基础上，加大进深，两侧布置实验室、研究室，

中间布置特殊实验室。其特点有利于空调面积较多的实验建筑，可以节约能源，室内温度波动小。同时由于建筑物加大了进深，可以节约用地，建筑物内管网也易于集中，各实验室间交通相对缩短。它的特殊形式是环形走廊，适宜于洁净要求高的高纯实验室，同时也有利于事故发生时人员疏散。

3、单元组合平面

单元组合平面是为适应实验室扩展需要，有利于提高实验建筑灵活性所采取的另一种布置形式，它有利于实验室及其管网的相对集中。实验楼扩建时，可以根据实际需要增加若干单元，既可以单向扩建，也可多向扩建，而不影响建筑的完事体形。

本实验楼房间不多，交通量不大，分析设备对温度、洁净度要求不是特别严格，故可选用单走廊平面。
