设计各阶段需要的图纸内容

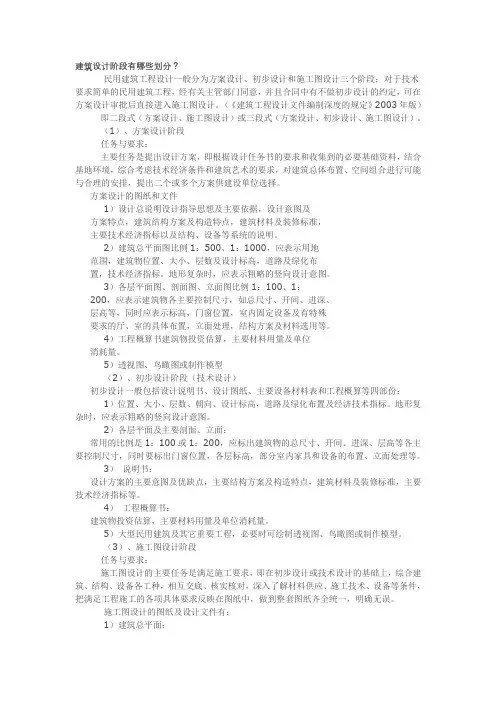

建筑设计阶段有哪些划分
建筑设计阶段有哪些划分？民用建筑工程设计一般分为方案设计、初步设计和施工图设计三个阶段；对于技术要求简单的民用建筑工程，经有关主管部门同意，并且合同中有不做初步设计的约定，可在方案设计审批后直接进入施工图设计。
（《建筑工程设计文件编制深度的规定》2003年版）即二段式（方案设计、施工图设计）或三段式（方案设计、初步设计、施工图设计）。
（1）、方案设计阶段任务与要求：主要任务是提出设计方案，即根据设计任务书的要求和收集到的必要基础资料，结合基地环境，综合考虑技术经济条件和建筑艺术的要求，对建筑总体布置、空间组合进行可能与合理的安排，提出二个或多个方案供建设单位选择。
方案设计的图纸和文件1）设计总说明设计指导思想及主要依据，设计意图及方案特点，建筑结构方案及构造特点，建筑材料及装修标准，主要技术经济指标以及结构、设备等系统的说明。
2）建筑总平面图比例1：500、1：1000，应表示用地范围，建筑物位置、大小、层数及设计标高，道路及绿化布置，技术经济指标。
地形复杂时，应表示粗略的竖向设计意图。
3）各层平面图、剖面图、立面图比例1：100、1：200，应表示建筑物各主要控制尺寸，如总尺寸、开间、进深、层高等，同时应表示标高，门窗位置，室内固定设备及有特殊要求的厅、室的具体布置，立面处理，结构方案及材料选用等。
4）工程概算书建筑物投资估算，主要材料用量及单位消耗量。
5）透视图、鸟瞰图或制作模型（2）、初步设计阶段（技术设计）初步设计一般包括设计说明书、设计图纸、主要设备材料表和工程概算等四部份：1）位置、大小、层数、朝向、设计标高，道路及绿化布置及经济技术指标。
地形复杂时，应表示粗略的竖向设计意图。
2）各层平面及主要剖面、立面：常用的比例是1：100或1：200，应标出建筑物的总尺寸、开间、进深、层高等各主要控制尺寸，同时要标出门窗位置，各层标高，部分室内家具和设备的布置、立面处理等。
3）说明书：设计方案的主要意图及优缺点，主要结构方案及构造特点，建筑材料及装修标准，主要技术经济指标等。

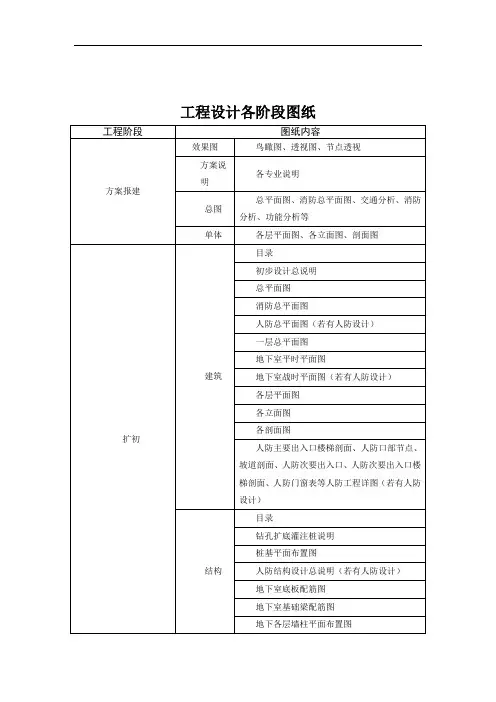

工程设计各阶段图纸
各立面图
各剖面图
人防主要出入口楼梯剖面、人防口部节点、坡道剖面、人防次要出入口、人防次要出入口楼梯剖面、人防门窗表等人防工程详图（若有人防设计）
结构
钻孔扩底灌注桩说明
桩基平面布置图
人防结构设计总说明（若有人防设计）
地下室底板配筋图
地下室基础梁配筋图
地下各层墙柱平面布置图
人防口部大样图（若有人防设计）
地下室坡道、设备用房、风井大样图
核心筒大样图
楼梯大样图
卫生间大样图
墙身大样图
门窗大样图
结构
结构设计总说明
人防设计说明（若有人防设计）
钻孔扩底灌注桩说明
基础平面布置图
承台大样图
地下室各层底板配筋图
地下室各层基础梁配筋图
地下室各层墙柱平面布置图
地下室大样图（水池、坡道、设备用房等）
人防口部大样（若有人防设计）
地下室各层战时给排水平面图（若有人防设计）
地下室各层消防平面图
各层给排水平面图
各层消防平面图
屋顶给排水平面图
水泵房给排水大样图
卫生间给排水大样图
电气
电气设计总说明
主要设备材料表及图例
变电所高、低压供电系统图
变电所低压配电系统图
电井大样和留洞图
变电所竖向配电系统图
配电箱系统图
变配电所平剖面图
变电所接地平面图
变电所接地平面图
有线电视系统图
电话系统图
闭路电视监控系统图
数据网络系统图
停车场管理系统图
地下各层电力平面图
人防（若有人防设计）
人防电气设计说明、目录及主要设备材料表
战时进、排风机控制原理图
战时通风电动阀及三种通风方式控制图

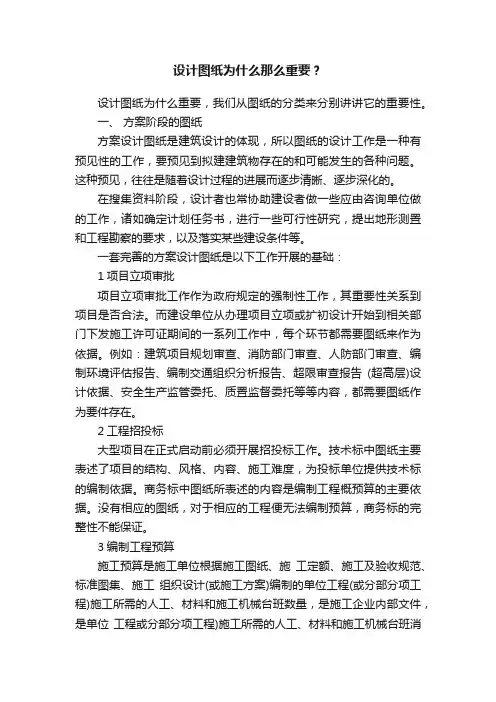

设计图纸为什么那么重要？
设计图纸为什么那么重要？设计图纸为什么重要，我们从图纸的分类来分别讲讲它的重要性。
一、方案阶段的图纸方案设计图纸是建筑设计的体现，所以图纸的设计工作是一种有预见性的工作，要预见到拟建建筑物存在的和可能发生的各种问题。
这种预见，往往是随着设计过程的进展而逐步清晰、逐步深化的。
在搜集资料阶段，设计者也常协助建设者做一些应由咨询单位做的工作，诸如确定计划任务书，进行一些可行性研究，提出地形测置和工程勘察的要求，以及落实某些建设条件等。
一套完善的方案设计图纸是以下工作开展的基础：1项目立项审批项目立项审批工作作为政府规定的强制性工作，其重要性关系到项目是否合法。
而建设单位从办理项目立项或扩初设计开始到相关部门下发施工许可证期间的一系列工作中，每个环节都需要图纸来作为依据。
例如：建筑项目规划审查、消防部门审查、人防部门审查、编制环境评估报告、编制交通组织分析报告、超限审查报告(超高层)设计依据、安全生产监管委托、质置监督委托等等内容，都需要图纸作为要件存在。
2工程招投标大型项目在正式启动前必须开展招投标工作。
技术标中图纸主要表述了项目的结构、风格、内容、施工难度，为投标单位提供技术标的编制依据。
商务标中图纸所表述的内容是编制工程概预算的主要依据。
没有相应的图纸，对于相应的工程便无法编制预算，商务标的完整性不能保证。
3编制工程预算施工预算是施工单位根据施工图纸、施工定额、施工及验收规范、标准图集、施工组织设计(或施工方案)编制的单位工程(或分部分项工程)施工所需的人工、材料和施工机械台班数量，是施工企业内部文件，是单位工程或分部分项工程)施工所需的人工、材料和施工机械台班消耗数量的标准。
建筑企业以单位工程为对象编制的人工、材料、机械台班耗用量及其费用总额，即单位工程计划成本。
施工预算是企业进行劳动调配，物资技术供应，反映企业个别劳动量与社会平均劳动量之间的差别，控制成本开支，进行成本分析和班组经济核算的依据。

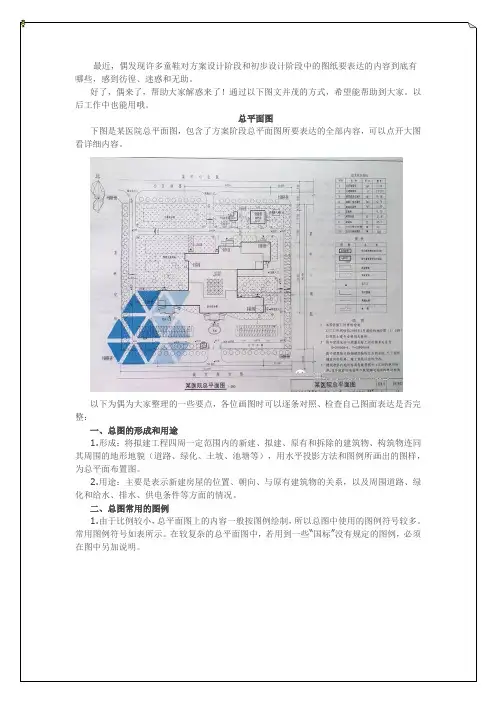

方案设计和初步设计阶段的图纸内容到底表达什么？
看详细内容。
以下为偶为大家整理的一些要点，各位画图时可以逐条对照、检查自己图面表达是否完
三、图纸内容
4.场地内拟建道路、停车场、广场、绿地及建筑物的布置并表示出主要建筑物与用地界线（或道路红线、建筑红线）及相邻建筑物之间的距离。
5.新建建筑的定位、名称、出入口位置、层数与设计标高、室内外标高以及地形复杂时
6.根据需要绘制下列反映方案特性的分析图：功能分区、空间组合及景观分析、交通分
注意：计算容积率时，通常不包括±0.000以下建筑面积。
PS: 这一阶段内容较多，图解一下。
1. 标明承重结构的轴线、轴线编号、定位尺寸和总尺寸。
8. 绘出有特殊要求或标准的厅、室的内室，如家具的布置等；也可以根据需要选择绘10. 标明图纸名称、比例。
立面图
要标高或高度。
PS: 一般初步设计四个立面均应表示。
当立面较简单时，不得少于两个。
有内部庭院的
3. 各层楼地面和室外标高，以及室外地面至建筑檐口或女儿墙顶的总高度，各楼层之。

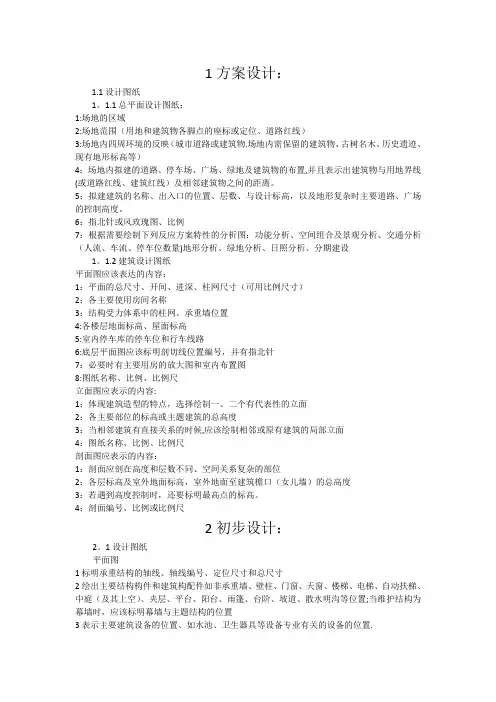

建筑设计三阶段阶段的设计图纸所需内容
1方案设计：1.1设计图纸1。
1.1总平面设计图纸：1:场地的区域2:场地范围（用地和建筑物各脚点的座标或定位、道路红线）3:场地内四周环境的反映（城市道路或建筑物.场地内需保留的建筑物、古树名木、历史遗迹、现有地形标高等）4：场地内拟建的道路、停车场、广场、绿地及建筑物的布置,并且表示出建筑物与用地界线(或道路红线、建筑红线）及相邻建筑物之间的距离。
5：拟建建筑的名称、出入口的位置、层数、与设计标高，以及地形复杂时主要道路、广场的控制高度。
6：指北针或风玫瑰图、比例7：根据需要绘制下列反应方案特性的分析图：功能分析、空间组合及景观分析、交通分析（人流、车流、停车位数量)地形分析、绿地分析、日照分析、分期建设1。
1.2建筑设计图纸平面图应该表达的内容：1：平面的总尺寸、开间、进深、柱网尺寸（可用比例尺寸）2：各主要使用房间名称3：结构受力体系中的柱网、承重墙位置4:各楼层地面标高、屋面标高5:室内停车库的停车位和行车线路6:底层平面图应该标明剖切线位置编号，并有指北针7：必要时有主要用房的放大图和室内布置图8:图纸名称、比例、比例尺立面图应表示的内容:1：体现建筑造型的特点，选择绘制一、二个有代表性的立面2：各主要部位的标高或主题建筑的总高度3：当相邻建筑有直接关系的时候,应该绘制相邻或原有建筑的局部立面4：图纸名称、比例、比例尺剖面图应表示的内容：1：剖面应剖在高度和层数不同、空间关系复杂的部位2：各层标高及室外地面标高，室外地面至建筑檐口（女儿墙）的总高度3：若遇到高度控制时，还要标明最高点的标高。
4：剖面编号、比例或比例尺2初步设计：2。
1设计图纸平面图1标明承重结构的轴线、轴线编号、定位尺寸和总尺寸2绘出主要结构构件和建筑构配件如非承重墙、壁柱、门窗、天窗、楼梯、电梯、自动扶梯、中庭（及其上空）、夹层、平台、阳台、雨篷、台阶、坡道、散水明沟等位置;当维护结构为幕墙时，应该标明幕墙与主题结构的位置3表示主要建筑设备的位置、如水池、卫生器具等设备专业有关的设备的位置.4表示建筑平面或空间的防火分区分隔位置的面积，宜单独成图5标明室内、外地面设计标高及地上、地下各层楼地面标高6标明指北针（底层平面）7标明剖切线及编号8绘出有特殊要求或标准的厅、室的内室,如家具的布置等；也可以格局需要选择绘制标准层标准单元或标准间的放大平面图及室内布置图；9列出各类建筑设计规范要求计算技术经济指标10标明图纸名称、比例立面图1两端轴线和编号2立面外轮廓及主要结构和建筑部件的可见部分，如门窗(幕墙）雨篷、檐口（女儿墙）、屋顶、平台、栏杆、坡道、台阶、和主要装饰线脚等。
设计师每阶段给客户图纸的相关要求!
13．房屋管道的尺寸、地漏的位置及尺寸；（为平面布局及吊顶提供最佳尺寸）
14．图纸的名称；
15．房屋现状的门是否存在；（大多商品房的毛坯房只有户门和阳台门）
16．坡顶房应标注坡的方向，从最高点到最底点；
17．客户的房屋地址；（为开工后配送材料提供方便）
18．每个房间顶灯的位置；
2．造型垭口及窗套的立面，应画出整个墙立面及做法。（画环境）要画出剖面及详图。
3．A卫生间的墙立面要排列出贴墙砖的方向，腰带砖的高度花砖的位置，吊顶材料及高度。挂热水器的高度、位置。镜子的大小。如装淋浴房应告之客户最好选择平板腰线砖，在贴砖的平直度上也应在图上标明。如墙面不平应在报价上追加找平费用。
第一阶段收到测量房客户）
1．户门开启的方向；
2．房屋室内高度；
3．暖气的位置；（是上进下出，还是底进底出）
3．水路如在天花内走应用虚线表示，在墙内走用实线表示。走立管要注明。
九、立面图应注意以下几点：
（一）柜立面
在平面布置图上标出索引号，立面图应标出图与平面图相对应的索引号及图的名称名称。（如主卧室衣柜立面图）
如侧立面没有变化，不用画侧面图，只标出柜体的进深即可。
如柜门由我公司制做，要画出柜外立面图及柜内图，柜门开启方向应用虚线表示，拉手也要保注高度，如要求用活动档板应标注。
4．座便下排水孔的位置（孔距）；
5．标出浴盆的上下水位置；（为客户提供浴盆的左裙及右裙做依据）
6．窗高，窗台高；
7．门洞尺寸；
8．窗间墙的尺寸；
9．强电闸箱的位置；（为墙面做装饰提供详细的尺寸）
10．弱电闸箱的位置；
11．排气孔的尺寸及位置；（为客户选择墙地砖提供最好的理财方案）
景观设计各阶段图纸深度要求
景观设计各阶段图纸深度要求景观设计是一门综合性的艺术与科学，旨在创造美观、实用且可持续的户外空间。
在整个景观设计过程中，图纸是设计师与客户、施工团队等各方沟通的重要工具。
不同阶段的图纸具有不同的深度和重点，以满足项目推进的需求。
一、概念设计阶段概念设计阶段是景观设计的初始阶段，主要目的是确定项目的总体方向和设计理念。
在这个阶段，图纸通常较为简洁和概括，主要包括以下内容：1、场地分析图对项目场地的现状进行分析，包括地形、地貌、植被、水文、周边环境等。
通过图示和文字说明，指出场地的优势和限制因素，为后续设计提供依据。
2、概念草图以手绘或简单的电脑绘图形式，展现设计师对项目的初步构思。
可以是多个不同的设计方向，包括空间布局、功能分区、景观元素的大致位置等。
3、意象图片收集一些与设计理念相关的景观图片，如相似风格的公园、广场、庭院等，帮助客户和团队更好地理解设计意图。
4、设计说明用简洁明了的文字阐述设计概念、主题、目标以及预期的效果，解释设计灵感的来源和设计策略。
二、方案设计阶段方案设计阶段是在概念设计的基础上进一步深化和细化，形成较为具体的设计方案。
此阶段的图纸应能够清晰地展示设计的布局、形式和功能。
1、总平面图详细标注场地的边界、出入口、道路系统、景观分区、主要景观元素（如水池、花坛、雕塑等）的位置和尺寸。
同时，要标明不同区域的功能和活动内容。
2、竖向设计图展示场地的地形变化，包括高程点、坡度、坡向等，以及通过填方、挖方等手段实现的地形改造方案。
3、种植设计图标明植物的种类、分布和数量，包括乔木、灌木、花卉、草坪等。
同时，要考虑植物的季相变化和生态功能。
4、景观小品及设施布置图绘制各类景观小品（如亭、廊、椅、垃圾桶等）和设施（如照明灯具、给排水设施等）的位置和形式。
5、交通流线分析图分析人流和车流的走向，确定道路的宽度、转弯半径等参数，确保交通的顺畅和安全。
6、景观视线分析图研究不同位置的景观视线效果，优化景观布局，创造良好的视觉体验。
一套完整的建筑施工图所包含的内容
一套完整的建筑施工图所包含的内容建筑施工图是建筑设计阶段之后，标准化绘制和交付给施工单位的图纸集合。
一份完整的建筑施工图要包含的内容可分为以下几个方面。
1. 建筑平面图建筑平面图是建筑施工图中最基本的图纸，其主要作用是描述建筑物在水平方向上的布置方式以及各房间或区域之间的位置关系。
建筑平面图可以分为总平面图和分平面图两种类型。
总平面图展示了所有楼层的建筑布置情况；分层平面图则分别展示每一层的建筑布置情况。
2. 建筑立面图建筑立面图主要描述建筑物在垂直方向上的表现，包括建筑物外墙的设计、窗户的布置和大门等。
建筑立面图是与展示建筑外在形象非常密切相关的图纸，也是建筑外观设计的重要组成部分。
3. 建筑剖面图建筑剖面图展示的是建筑物尺度的垂直剖面，包括各楼层的布置以及建筑结构和装修工艺。
建筑剖面图的作用是为施工单位提供详细的施工工艺和工作需求，帮助施工单位顺利地按照设计完成建筑物的建设任务。
4. 建筑细部图建筑细部图是对建筑物具体细节的展示和标注。
细部图可以包括建筑物中各种设施，例如通风系统，给排水管道，电气系统等等。
建筑细部图则为施工单位提供了每一个细节需要的具体要求和规范，帮助施工单位完成设计师所规定的要求。
5. 建筑工程设计及计算说明建筑工程设计与计算说明是一份建筑施工图的重要附件，需要在设计阶段就制定好，其中包含了建筑物的各种技术指导和施工要求。
建筑工程设计与计算说明通常会包含地质勘探报告，建筑物的设计理念、施工材料和核心技术要求等内容。
总之，一套建筑施工图所包含的内容多种多样，其中每个图纸内容都各有侧重。
好的建筑施工图能够为施工单位提供详尽的、有待执行的准确指引，提高建筑质量、节省成本，使建筑项目能够按部就班地实现。
