计算机网络实验指导书-TCP协议分析及应用层命令实验指导教师：韩家伟孙玉钰实验4TCP报文段分析及应用层命令实验1．实验目的1．掌握使用IRIS工具对TCP与UDP协议进行抓包分析的方法。
2．掌握TCP协议的报文格式及其优缺点。
3．熟悉应用层命令。
2．实验设备与环境1．Iris网络分析软件2．网络数据包捕获3．捕获TCP报文段并分析（一）实验内容1．启动网络嗅探工具，设置好过滤条件，捕获UDP用户数据报和TCP报文段。
2．分析UDP与TCP协议。
（二）TCP协议实验指导传输控制协议(Transmission Control Protocol，TCP)是一种可靠的面向连接的传送协议。
它在传送数据时是分段进行的，主机之间交换数据必须建立一个会话。
它用比特流通信，即数据被作为无结构的字节流。
通过每个TCP传输的字段指定顺序号，以获得可靠性。
它是在OSI参考模型的第4层，TCP是使用IP的网际间互联功能而提供可靠的数据传输，IP不停地把报文放到网络上，而TCP负责确信报文到达。
在协同IP的操作中TCP负责握手过程、报文管理、流量控制、错误检测和处理(控制)，并根据一定的编号顺序对非正常顺序的报文给予重新排列顺序。
TCP是面向连接的协议。
在面向连接的环境中，开始传输数据之前，在两个终端之间必须先建立一个连接。
对于一个要建立的连接，通信双方必须用彼此的初始化序列号seq和来自对方成功传输确认的应答号ack(指明希望收到的下一个八位组的编号)来同步，习惯上将同步信号写为SYN，应答信号写为ACK。
整个同步的过程称为三次握手，如图4-1所示。
图4-1 TCP连接的建立对于一个已经建立的连接，TCP使用四次握手来结束通话（使用一个带有FIN附加标记的报文段）。
如图4-2所示。
图4-2 TCP连接的释放TCP每发送一个报文段，就对这个报文段设置一次计时器。
只要计时器设置的重传时间到期，但还没有收到确认，就要重传这一报文段。
计算机网络技术实验报告四
天津理工大学实验报告学院（系）名称：F -FGHIJKLMNOPQRSTUVWXYZ A B C D EG- G H I J K L M N O P Q R S T U V W X Y Z A B C D E FH -H I J K L M N O P Q R S T U V W X Y Z A B C D E F GI- I J K L M N O P Q R S T U V W X Y Z A B C D E F G HJ -J K L M N O P Q R S T U V W X Y Z A B C D E F G H IK -K L M N O P Q R S T U V W X Y Z A B C D E F G H I JL -L M N O P Q R S T U V W X Y Z A B C D E F G H I J KM -M N O P Q R S T U V W X Y Z A B C D E F G H I J K LN -N O P Q R S T U V W X Y Z A B C D E F G H I J K L MO -O P Q R S T U V W X Y Z A B C D E F G H I J K L M NP -P Q R S T U V W X Y Z A B C D E F G H I J K L M N OQ -Q R S T U V W X Y Z A B C D E F G H I J K L M N O PR -R S T U V W X Y Z A B C D E F G H I J K L M N O P QS -S T U V W X Y Z A B C D E F G H I J K L M N O P Q RT -T U V W X Y Z A B C D E F G H I J K L M N O P Q R SU -U V W X Y Z A B C D E F G H I J K L M N O P Q R S TV -V W X Y Z A B C D E F G H I J K L M N O P Q R S T UW -W X Y Z A B C D E F G H I J K L M N O P Q R S T U VX -X Y Z A B C D E F G H I J K L M N O P Q R S T U V WY -Y Z A B C D E F G H I J K L M N O P Q R S T U V W XZ -Z A B C D E F G H I J K L M N O P Q R S T U V W X Y加密方法:维吉尼亚密码引入了“密钥”的概念，即根据密钥来决定用哪一行的密表来进行替换，以此来对抗字频统计。
《计算机网络基础及应用》 实训文档 第4章 局域网组网实践

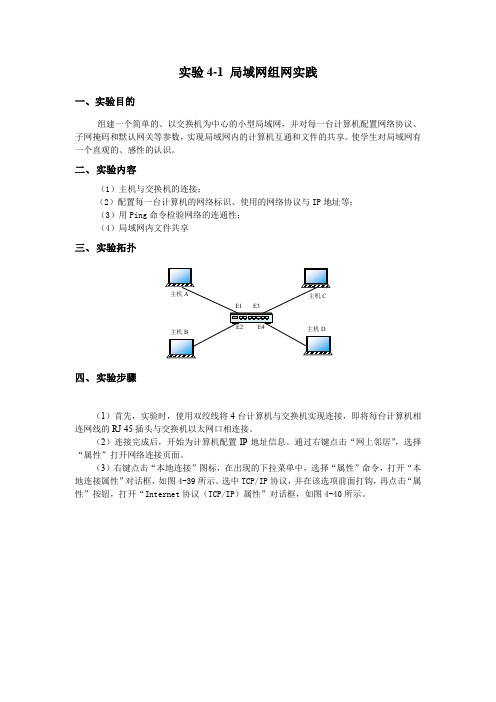

实验4-1 局域网组网实践一、实验目的组建一个简单的、以交换机为中心的小型局域网，并对每一台计算机配置网络协议、子网掩码和默认网关等参数，实现局域网内的计算机互通和文件的共享。
