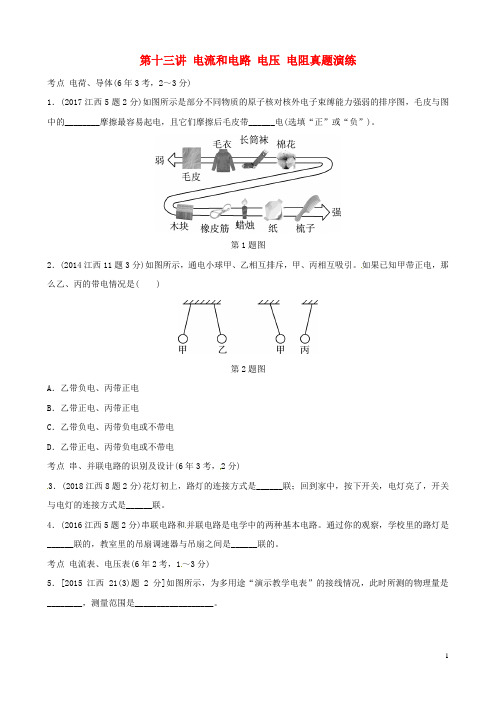

第十三讲电流和电路电压电阻真题演练考点电荷、导体(6年3考，2～3分)1．(2017江西5题2分)如图所示是部分不同物质的原子核对核外电子束缚能力强弱的排序图，毛皮与图中的________摩擦最容易起电，且它们摩擦后毛皮带______电(选填“正”或“负”)。
第1题图2．(2014江西11题3分)如图所示，通电小球甲、乙相互排斥，甲、丙相互吸引。
如果已知甲带正电，那么乙、丙的带电情况是( )第2题图A．乙带负电、丙带正电B．乙带正电、丙带正电C．乙带负电、丙带负电或不带电D．乙带正电、丙带负电或不带电考点串、并联电路的识别及设计(6年3考，2分)3．(2018江西8题2分)花灯初上，路灯的连接方式是______联；回到家中，按下开关，电灯亮了，开关与电灯的连接方式是______联。
4．(2016江西5题2分)串联电路和并联电路是电学中的两种基本电路。
通过你的观察，学校里的路灯是______联的，教室里的吊扇调速器与吊扇之间是______联的。
考点电流表、电压表(6年2考，1～3分)5．[2015江西21(3)题2分]如图所示，为多用途“演示教学电表”的接线情况，此时所测的物理量是________，测量范围是__________________。
第5题图6．[2013江西18(3)题1分]许多基本仪器制作时都运用了转换的思路，将不易观测的量转换为易观测的量。
请将表格填写完整。
考点电阻及其影响因素(6年2考，2分)7．(2018江西5题2分)如图所示，卡通动物的对话，形象地描述了导体的电阻大小与导体的材料、____________和________有关。
第7题图考点电流、电压相关探究(6年3考，4～8分)8．[2018江西25(二)题4分]探究电流与电压、电阻的关系：请按照要求在虚线框内设计实验记录表格表一要求：保持电阻R不变(R＝5 Ω)，U(2 V、4 V、6 V)，电流随电压的变化表二要求：保持电压U不变(U＝6 V)，R(5 Ω、10 Ω、15 Ω)，电流随电阻的变化9．(2013江西20题8分)如图所示，某公园有两个游览点(用亭子表示)，其游览的入口和出口都已确定。
中考物理考点真题分类集训(十三)电流和电路电压电阻【含答案解析】
中考物理考点真题分类集训（十三）电流和电路电压电阻命题点１电荷及静电现象命题点２物体的导电性命题点３电路识别命题点４电流表、电压表的使用和读数命题点５补画电路图命题点６根据条件连接实物图（含纠错）命题点７根据电路图连接实物图命题点８根据实物图画电路图命题点９电路设计命题点１０电路故障分析命题点１１串并联电路电流、电压特点的应用命题点１２探究串并联电路电流、电压特点命题点１３探究影响导体电阻大小的因素１．下列说法中，正确的是（）Ａ．物体所带的电不是正电就是负电Ｂ．带电的物体只会吸引带异种电荷的物体Ｃ．摩擦起电就是创造了电荷Ｄ．电流方向与电子定向移动方向相同２．甲、乙、丙三个轻质小球用绝缘细绳悬挂，相互作用情况如图所示，如果丙带正电荷，则甲（）Ａ．一定带正电荷Ｂ．一定带负电荷Ｃ．可能带负电荷Ｄ．可能带正电荷３．如图所示，当带电体接触验电器的金属球时，下列说法正确的是（）Ａ．若带电体带正电荷，则这些正电荷就通过金属杆全部移动到金属箔上Ｂ．若带电体带负电荷，则这些负电荷就通过金属杆全部移动到金属箔上Ｃ．若带电体带正电荷，则验电器就有一部分电子移动到带电体上Ｄ．若带电体带负电荷，则验电器就有一部分正电荷移动到带电体上４．如图所示，悬挂在一起的两个气球，被毛织品擦过后彼此排斥分开，此时两个气球带（选填“同种”或“异种”）电荷，气球是因为而带电．５．通常情况下，下列都属于导体的一组物质是（）Ａ．铁、铜、大地、食盐水Ｂ．铝、石墨、陶瓷、铅Ｃ．水银、锡箔、橡胶、镍Ｄ．铜、塑料、人体、黄金６．关于导体和绝缘体，下列说法正确的是（）Ａ．绝缘体对电流阻碍作用大，但能够带电Ｂ．绝缘体不能导电的原因是绝缘体内没有电子Ｃ．能够导电的物体叫导体，如金属，酸碱盐水溶液，橡胶等Ｄ．导体易导电是因为内部有正电荷自由移动７．把很多二极管、三极管和电阻等电子元件做在芯片上，就成了集成电路，其中二极管、三极管是用材料制成的．随着科技的进步，未来的电子元件如果用材料来制作，由于没有电阻，不必考虑散热问题，就可以实现电子设备的微型化．８．如图所示，当开关Ｓ闭合时，灯泡Ｌ１与Ｌ２组成串联电路的是（）９．下列电路的连接，符合要求的是（）１０．在如图所示电路中，闭合开关后电压表测量的是（）Ａ．Ｌ１两端的电压Ｂ．Ｌ１和Ｌ２两端的电压Ｃ．Ｌ３和电源两端的电压Ｄ．电源两端的电压１１．简单电路是由电源、用电器、开关和导线组成的，给充电宝充电时，充电宝相当于简单电路中的；充电宝给手机充电时充电宝相当于简单电路中的．１２．图示电路中各元件完好，ａ、ｂ、ｃ、ｄ、ｅ、ｆ为接线柱，将电压表接在其中两个接线柱上后，开关闭合时，电压表示数为０；开关断开时，电压表有示数．则与电压表相连的两个接线柱可能是（）Ａ．ａ和ｂＢ．ｃ和ｄＣ．ａ和ｆＤ．ｅ和ｆ１３．如图甲所示的电路，当闭合开关后两只电压表的指针偏转均如图乙所示，则Ｒ１两端的电压是Ｖ，Ｒ１与Ｒ２的电阻之比为．１４．在某次电学实验中，已知所使用的双量程电流表能够满足实验的测量要求．在不能事先估计电流的情况下，为了避免损坏电流表，且又能较精确地测出电路中的电流，常常通过“试触”来确定电流表的量程．（１）假如先选用电流表的小量程：闭合开关然后迅速断开，同时观察开关闭合瞬间电流表的指针偏转情况，若指针，则换用电流表的大量程；（２）假如先选用电流表的大量程：闭合开关然后迅速断开，同时观察开关闭合瞬间电流表的指针偏转情况，若指针，则换用电流表的小量程．１５．请将电源、电流表、电压表三个元件的符号填入下图电路的虚线框内，并将电路补充完整．要求：开关Ｓ闭合后，电流方向如图所示，移动滑动变阻器的滑片Ｐ，小灯泡Ｌ变亮时，电压表的示数变小．１６．学习了电路相关知识后，小明想给自家的养殖场设计一种呼叫装置，要求前后门来的客人均可呼叫，前门来的客人关闭开关，办公室的电铃响、红灯亮；后门来的客人关闭开关，办公室的电铃响、绿灯亮．请在图中帮助他画出符合要求的电路图（导线不得交叉）．１７．如图是未连接完整的电路，若要求闭合开关后，滑动变阻器的滑片Ｐ向左移动时，灯泡变亮．则下列接法符合要求的是（）Ａ．Ｍ接Ａ，Ｎ接ＤＢ．Ｍ接Ｂ，Ｎ接ＣＣ．Ｍ接Ａ，Ｎ接ＢＤ．Ｍ接Ｃ，Ｎ接Ｄ１８．如图所示，是一个未完成连接的实物电路，请用笔画线代替导线将电路连接完整．要求：Ｌ１与Ｌ２并联，开关Ｓ控制两盏灯，导线不能交叉．１９．用笔画线代替导线将题图中电路连接完整，要求实验过程中滑动变阻器的滑片Ｐ从右向左移动．（导线不能交叉）．．．．２０．小芳想了解当滑动变阻器与电阻并联时，调节滑片，电阻两端的电压及电路中的电流怎样改变．实验电路如图甲所示，请在图乙中连接对应的实物图．２１．根据下面的实物图画出与之对应的电路图．２２．家庭厨房抽油烟机主要是由排气扇和照明灯泡组成，它们既能同时工作，又能分别独立工作．小明设计了抽油烟机的简化电路图，其中合理的是（）２３．小峻参加青少年科学素养大赛，设计了《自动火灾报警器》．报警器中有热敏电阻Ｒ和保护电阻Ｒ０，其中Ｒ的阻值随温度升高而减小，当火灾发生时，温度升高，导致电表示数变大而触发报警装置．下图中能实现上述功能的电路图是（）２４．指纹锁是一种集光学、电子计算机、精密机械等多项技术于一体的高科技产品，它的“钥匙”是特定人的指纹（Ｓ１）、磁卡（Ｓ２）或应急钥匙（Ｓ１），三者都可以单独使电动机工作而打开门锁．下列电路设计符合要求的是（）２５．如图所示是小文研究电路中电流、电压特点的实物连接图，当开关闭合时，灯Ｌ１亮，灯Ｌ２不亮，电流表与电压表均有读数，则故障原因可能是（）Ａ．Ｌ１断路Ｂ．Ｌ１短路Ｃ．Ｌ２断路Ｄ．Ｌ２短路２６．如图所示电路，开关闭合后，两灯都不亮．用一根导线连接ａ、ｂ两点后，两灯仍不亮；再用这根导线连接ｂ、ｃ两点后，两灯还是不亮；仍然用这根导线连接ｂ、ｄ两点后，灯Ｌ１亮而灯Ｌ２不亮．假设故障是下列中的一个，那么故障可能是（）Ａ．灯Ｌ１断路Ｂ．灯Ｌ１短路Ｃ．灯Ｌ２断路Ｄ．开关的接线柱处断开２７．如图所示的串联和并联电路，两个灯泡阻值不等，开关Ｓ闭合，关于电路中的电流或电压的关系，下列说法正确的是（）Ａ．甲电路中，Ｕ＝Ｕ１＝Ｕ２Ｂ．甲电路中，Ｕ＞Ｕ１＝Ｕ２Ｃ．乙电路中，Ｉ＝Ｉ１＋Ｉ２Ｄ．乙电路中，Ｉ＞Ｉ１＝Ｉ２２８．如图所示，电源电压保持不变，ａ是从电压表的负接线柱引出的导线接头．ａ与ｂ处相接时，电压表示数为６．０Ｖ；使ａ与ｂ处断开，然后与ｃ处相接，闭合开关Ｓ后，电压表示数为４．５Ｖ，这时灯泡Ｌ２两端的电压为Ｖ．２９．小明和小华同学在“探究串联电路电压的规律”实验中，都设计了如图甲所示的电路．（１）连接电路前，小明发现电压表指针如图乙所示，接下来他要对电压表进行的操作是．（２）小明根据图甲连接好电路，闭合开关后，发现电压表示数为零，若只有Ｌ１或Ｌ２中的一处发生故障，则故障可能是（写出一种即可）．（３）排除故障后，小明完成了实验，并把数据记录在下表中．ＵＡＢ／ＶＵＢＣ／ＶＵＡＣ／Ｖ１．４１．４２．８分析实验数据得出两个实验结论：①串联电路两端的电压各部分电路两端电压之和；②串联电路中，各部分电路两端电压相等．（４）实验结束后小明和小华互相交流，小华指出结论②是错误的，造成结论错误的原因是．另外，小明的实验在设计方案上还存另一个不足之处是．（５）小明和小华还进行了深入交流，为了节省时间，利用原来的电路图，在测Ｌ２两端的电压时，电压表所接的Ｂ接点不动，只断开Ａ接点，并把接线改接到Ｃ接点上．这个方法（选填“能”或“不能”）测出Ｌ２两端的电压，理由是．３０．在“探究影响导体电阻大小的因素”时，某实验小组想利用如图所示的电路，分别对导体电阻跟它的长度、横截面积、材料有关的猜想进行实验验证：（１）为验证“导体电阻跟长度有关”，下表中可选用的三种导体是（填导体代号）；导体代号长度／ｍ横截面积／ｍｍ２材料A１．００．２锰铜B１．００．４锰铜C１．００．６锰铜D0．5０．４锰铜E１．5０．４锰铜F１．００．６镍铬合金G１．００．６铁（２）若实验中将电路中的电流表更换为小灯泡，通过观察也可以判断导体电阻大小，但不足之处是.参考答案１．Ａ２．Ｃ【解析】由题图可知，丙带正电荷，与乙相斥，则乙带正电荷；乙与甲相吸，则甲可能带负电荷，也可能不带电，故选Ｃ．３．Ｃ４．同种摩擦【解析】根据同种电荷相互排斥，异种电荷相互吸引，所以两个气球带同种电荷；气球是因为摩擦而带电的．５．Ａ【解析】容易导电的物体叫导体，常见的导体包括：人体、大地、各种金属、酸、碱、盐的水溶液、石墨等；陶瓷、橡胶、塑料不属于导体，Ａ正确，Ｂ、Ｃ、Ｄ错误．故选Ａ．６．Ａ【解析】绝缘体对电流的阻碍作用大，不容易导电，但能带电，Ａ正确；绝缘体不容易导电是因为绝缘体内几乎没有能够自由移动的电荷，而不是没有电子，Ｂ错误；橡胶不容易导电，属于绝缘体，Ｃ错误；导体导电是因为导体内有能够自由移动的电荷，Ｄ错误．故选Ａ．７．半导体超导（体）【解析】二极管、三极管是用半导体材料制成的；没有电阻的导体叫做超导体．８．Ａ【解析】图Ａ闭合开关后，Ｌ１、Ｌ２串联接入电路中，Ａ符合题意；图Ｂ、Ｃ闭合开关后，Ｌ１、Ｌ２并联接入电路中，Ｂ、Ｃ不符合题意；图Ｄ闭合开关后，Ｌ１被短路，电路中只有Ｌ２接入，Ｄ不符合题意．故选Ａ．９．Ｃ１０．Ｂ【解析】由图可知，Ｌ１、Ｌ２与Ｌ３串联，电压表接在Ｌ１、Ｌ２的两端，测量的是Ｌ１和Ｌ２两端的电压，故选Ｂ．１１．用电器电源【解析】电源是提供电压（电能）的装置；用电器是消耗电能的装置．给充电宝充电时，充电宝消耗电能，充电宝相当于简单电路中的用电器；当用充电宝给手机充电时，充电宝提供电能，相当于简单电路中的电源．１２．Ｄ【解析】当将电压表接在ａ和ｂ两接线柱时，测量定值电阻两端电压，断开开关，电压表无示数，闭合开关有示数，Ａ不符合题意；接在ｃ和ｄ两接线柱时，测量滑动变阻器两端电压，断开开关，电压表无示数，闭合开关有示数，Ｂ不符合题意；接在ａ和ｆ两接线柱时，测量电源电压，断开开关，电压表有示数，闭合开关有示数，Ｃ不符合题意；接在ｅ和ｆ两接线柱时，闭合开关，电压表被短路，电压表示数为０，断开开关，测量电源两端电压，有示数，Ｄ符合题意．故选Ｄ．１３．６４∶１【解析】由题图甲可知Ｒ１与Ｒ２串联在电路中，测量Ｒ２两端的电压，测量电源两端的电压，两电压表示数指针均如题图乙所示，则应为大量程，应为小量程，所以电源电压为７．５Ｖ，Ｒ２两端电压为１．５Ｖ，Ｒ１两端的电压为７．５Ｖ－１．５Ｖ＝６Ｖ，由欧姆定律可得Ｒ１∶Ｒ２＝Ｕ１∶Ｕ２＝６Ｖ∶１．５Ｖ＝４∶１．１４．（１）偏转超过最大测量值（２）偏转幅度过小【解析】（１）假如先选用电流表小量程：闭合开关后迅速断开．同时观察开关闭合瞬间电流表的指针偏转情况，若指针偏转超过最大测量值，则应换用电流表的大量程；（２）假如先选用电流表的大量程：闭合开关然后迅速断开，若指针偏转幅度过小，或偏转不明显，则应换用电流表的小量程．１５．如答图所示【解析】由电路图可知，左右两个位置分别与灯泡和滑动变阻器串联，所以不可能是电压表，则电压表应在中间的位置；移动滑动变阻器的滑片Ｐ，小灯泡Ｌ变亮时，由Ｐ＝Ｕ２Ｒ可知，灯泡两端的电压变大，因串联电路中总电压等于各分电压之和，所以，滑动变阻器两端的电压变小，故电压表应并联在滑动变阻器两端，右侧的位置应该是电流表，左侧的位置应该是电源；进而根据电流的方向，判断出电源的正极在下，具体如答图所示．１６．如答图所示【解析】由题意知，两个电灯为并联，且各有一个开关控制，而电铃串联在干路中；即绿灯亮时，电铃响表示客人在后门按开关；红灯亮时，电铃响表示客人在前门按开关．答图所示．１７．Ａ【解析】滑动变阻器的连接方式为“一上一下”，Ｃ选项接线柱都接在滑动变阻器的下面，接入电路部分电阻为最大，且移动滑片，小灯泡亮度不会发生变化，Ｃ不符合题意；Ｄ选项接线柱都接在滑动变阻器上面，接入电路部分电阻最小，同样移动滑片，小灯泡亮度不变，Ｄ不符合题意；根据题干提示，滑动变阻器的滑片Ｐ向左移动时，灯泡变亮，即滑动变阻器接入电路中的阻值变小，因此滑动变阻器的Ａ接线柱必须接入，然后选择“上”接线柱Ｃ或Ｄ，Ａ符合题意．故选Ａ．１８．如答图所示１９．如答图所示２０．如答图所示２１．如答图所示【解析】由实物图可知，Ｌ１与Ｌ２并联，在干路上，测干路中的电流，测通过Ｌ１的电流，Ｓ１控制Ｌ１，Ｓ控制整个电路．电路图如答图所示．２２．Ｄ【解析】Ａ图中，照明灯与排气扇串联，二者无法独立工作，Ａ不符合题意；Ｂ图中，当两开关均闭合时，照明灯发光，排气扇被短路；当Ｓ１断开时，照明灯与排气扇串联，可知排气扇无法独立工作，Ｂ不符合题意；Ｃ图中，照明灯无法独立工作，Ｃ不符合题意；Ｄ图中，照明灯与排气扇并联，并分别用一个开关控制，既能同时工作（三开关均闭合），又能独立工作，Ｄ符合题意．故选Ｄ．２３．Ｃ【解析】Ａ选项中当火灾发生时，温度升高，Ｒ的阻值减小，根据“串联分压”可知，电压表的示数变小，不符合题意；Ｂ选项中电压表测电源电压，其示数不变，不符合题意；Ｃ选项中当火灾发生时，温度升高，Ｒ的阻值减小，则电路的总电阻减小，根据欧姆定律可知，电路中的电流变大，即电流表的示数变大，符合题意；Ｄ选项中Ｒ被电流表短路，电路为仅有Ｒ０的简单电路，电流表的示数不变，不符合题意．故选Ｃ．２４．Ｂ【解析】人的指纹Ｓ１、磁卡Ｓ２、应急钥匙Ｓ３都可以单独使电动机工作，故三个开关属于并联关系，再与电动机串联，即符合要求的电路是Ｂ选项，故选Ｂ．【方法指导】解决电路故障类问题的思路（电表无故障）：（１）根据电流表有无示数判断电路短路、断路：①电流表有示数：说明电流表所在电路是通路．②电流表无示数：说明电路断（开）路或电压表串联在电路中．（２）根据电压表有无示数判断故障具体位置：①电压表有示数：说明与电压表并联的电路断（开）路或从电压表两接线柱到电源两极间的电路为通路．②电压表无示数：说明与电压表并联的电路短路或从电压表两接线柱到电源两极间的电路某处断（开）路．２５．Ｄ２６．Ｄ【解析】用导线连接ｂ、ｄ两点后，Ｌ１亮，说明Ｌ１正常，Ｌ２和开关断路，而用导线连接ｂ、ｃ两点后，两灯不亮，说明开关断路．故选Ｄ．２７．Ｃ【解析】甲是串联电路，电源电压Ｕ＝Ｕ１＋Ｕ２，由于两个灯泡阻值不同，由Ｕ＝ＩＲ可知两灯泡的电压一定不相等，Ａ、Ｂ错误；乙电路是并联电路，电路总电流等于各支路电流之和，即Ｉ＝Ｉ１＋Ｉ２，由于两个灯泡的阻值不同，由Ｉ＝ＵＲ可知通过它们的电流一定不相同，Ｃ正确、Ｄ错误．故选Ｃ．２８．１．５２９．（１）调零（２）Ｌ１短路（或Ｌ２断路）（３）等于（４）小灯泡规格相同只做了一次实验，得出的结论具有偶然性（５）不能电压表的正负接线柱接反了３０．（１）ＢＤＥ（２）灯泡的亮度不能较准确地反映电路中电流的变化【解析】（１）导体的电阻与导体的长度、横截面积和材料都有关系，在实验探究时应注意控制变量．在验证“导体电阻跟长度”的关系时，应控制导体的材料和横截面积相同，只改变导体的长度，故应选用的导体是Ｂ、Ｄ、Ｅ；（２）当接入电路的导体电阻不同时，电路的电流就不同，实验中也可以将电流表更换为小灯泡，电流不同，小灯泡的亮度也不同，通过观察灯泡的亮度来判断导体电阻的大小．但是如果导体的电阻相差不大时，灯泡亮度的差异就很难判断，不能较准确地反映电路中电流的变化．。
2019中考物理一轮复习13认识电路探究电流真题演练
认识电路探究电流中考真题演练1．(2018·菏泽中考)下列说法正确的是( )A．摩擦起电的实质是电子的转移B．磁场中的磁感线是真实存在的C．通常情况下大地是绝缘体D．电磁铁的磁性强弱与匝数无关2．(2018·菏泽中考)小明对十字路口的交通信号灯进行观察，画出下列四种电路图，你认为可行的是()3．(2014·菏泽中考)小聪家里有一台透明门的电冰箱，当他打开冰箱门时，冰箱内的灯就亮；当他关闭冰箱门时，冰箱内的灯就熄灭，但压缩机依然工作。
小聪断定冰箱门上有一个开关S，小聪下面的判断中正确的是()A．冰箱内的照明灯和压缩机串联B．冰箱内的照明灯和压缩机并联，开关S在干路上C．冰箱内的照明灯和压缩机并联，开关S和照明灯串联D．冰箱内的照明灯和压缩机并联，开关S和压缩机串联4．(2015·菏泽中考)在如图所示的电路中，下列说法正确的是()A．灯泡L1和L2并联，电流表测的是L1支路的电流B．灯泡L1和L2并联，电压表测量的是电电压C．灯泡L1和L2串联，电压表测量L2两端的电压D．灯泡L1和L2串联，电压表测量L1两端的电压5．(2017·菏泽中考)下列物品中，通常情况下属于导体的是()A．玻璃杯B．不锈钢锅C．陶瓷碗D．干木棒6．(2017·菏泽中考节选)如图所示，电流表的示数为A。
7．(2018·菏泽中考)如图所示，电压表的示数是V。
8．(2014·菏泽中考)根据如图所示的实物连接图，在右边的框中画出电路图。
9．(2016·菏泽中考)为节省电能，楼道中的照明灯只有同时满足“黑天和有人路过楼道”时，才会自动亮。
为满足用户要求，小强设计出了楼道照明灯的“智能控制电路”，控制电路由“光控开关”和“声控开关”组成，请完成电路的连接。
10．(2016·菏泽中考)番茄水果电池也能让灯泡亮起，如图所示。
(1)水果电池的能的转化过程是能转化为电能。
2019中考必备：中考物理分类精粹专题十三：电流和电路(全解全析)
知识点一电荷、导体和绝缘体1．摩擦起电：原因：不同物质原子核___________的本领不同．实质：电子从一个物体______到另一个物体，失去电子的物体因缺少电子而带____电．2．带电体的基本性质：带电体有_______________________的性质．3．自然界只有正、负两种电荷：正电荷：用__________摩擦过的_____________所带的电荷；负电荷：用_________摩擦过的______________所带的电荷．电荷间的相互作用规律：同种电荷互相________，异种电荷互相_______．4．电荷的_______叫做电荷量，其单位是________，简称____，符号是___，在各种带电微粒中，电子是带有最小负电荷的粒子，所带电荷量为____________C.5．(1)验电器的工作原理：利用________________的原理制成．(2)验电器的作用：_________________．6．(1)导体：______导电的物体，如金属、石墨、人体、大地、食盐水溶液等；(2)绝缘体：______导电的物体，如橡胶、玻璃、陶瓷、塑料等．(3)导体容易导电的原因：导体中有大量的_____________．知识点二电流和电路、串联和并联1．电荷的_________形成电流，我们把____________定向移动的方向规定为电流的方向．则电流方向与___________定向移动的方向相反．在电源外部，电流的方向是从电源_____流向电源______．2．电路中有持续电流的条件：(1)电路中有______；(2)电路是_______．3．用导线把_____、______、______连接起来就组成了电路．只有电路______时，电路中才有电流．4．用符号表示电路连接的图叫做____图．三种电路：________、_______、________．5．电路的基本连接方法有两种：串联和并联知识点三电流的强弱1．定义：表示_________的物理量，简称______，符号是_____.2．国际单位：_______，简称_____，符号是____，常用单位：mA，μA.换算关系：1 A＝____mA，1 A ＝___μA.3．测量：(1)仪器：_________，符号.(2)测量方法：使用前应该认清所用量程及所对应的_______；使用时要注意：电流只能从电流表的______接线柱流入，从_____接线柱流出；电流表只能_____在电路中；被测电流______(填“能”或“不能”)超过电流表的量程；绝对不允许不经用电器把电流表直接接在_____________上．4．串联电路电流特点：串联电路中__________________，表达式___________________.并联电路电流特点：并联电路中_________________，表达式____________________.电流和电路一．选择题1．（2018•山西）在空气干燥的冬天，化纤衣服表面很容易吸附灰尘。
(辽宁地区)2019年中考物理总复习 微专题五 动态电路分析考点跟踪突破训练
微专题五动态电路分析(分值：29分建议时间：50分钟)类型一开关动作型动态电路(4分)1. (2017吉林)如图所示，电源电压保持不变，当开关S由断开到闭合时，电路中(D)A．电流表的示数变大，小灯泡变亮B．电流表的示数变小，小灯泡变亮C．电压表的示数变小，小灯泡不亮D．电压表的示数变大，小灯泡不亮第1题图第2题图2. (2017福建)如图所示，闭合开关S1、S2，电路正常工作．现只将S2断开，则(A)A. 电流表示数减小，电压表示数不变B．电流表示数增大，电压表示数不变C．电流表示数减小，电压表示数减小D．电流表示数增大，电压表示数增大类型二变阻器动作型动态电路(8分)3. (2017临沂)如图所示电路的电源电压保持不变，将滑动变阻器的滑片P从中点移向b端的过程中(D)A．灯泡变暗 B．电压表示数变大C．电流表示数变小 D．电路总功率变小第3题图第4题图4. (2017通辽)如图所示电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向右移动时，下列说法正确的是(C)A.的示数变大，的示数变小B.的示数变大，的示数变小C.与的示数差和的示数的比值一定不变D.与的示数差和的示数的比值一定大于15. (2017安徽)如图所示，滑动变阻器的滑片P处于中间的位置，闭合开关S，两个灯泡均能发光(假设灯丝电阻不变)，此时，将滑动变阻器的滑片P向右移动，则(B)A．L1和L2都变亮 B．L1变暗，L2变亮C．L1变亮，L2变暗 D．L1和L2都变暗第5题图第6题图6. (2017东营)如图所示，电源电压保持不变，闭合开关S0滑动变阻器R的滑片向右移动的过程中，下列说法正确的是(C)A．闭合开关S，若甲、乙均为电压表，则两表示数均变小B．断开开关S，若甲、乙均为电流表，则两表示数均变大C．闭合开关S，若甲、乙均为电压表，则甲示数不变，乙示数变大D．断开开关S，若甲、乙均为电流表，则乙示数不变，甲示数变大(导学号59824169)类型三敏感电阻型动态电路(8分)7. (2017玉林崇左)如图所示是一种自动测定油箱内油量的装置，滑动变阻器R的金属滑片跟滑杆(杠杆)相连，从电流表示数大小就可知道油箱内油量的多少．观察分析图示可知，下列说法错误的是(D)A．电流表可以改装成油量表B．R0在电路中起到保护电路的作用C．油量增加，R的阻值减小，电流表示数变大D．油量减少，R的阻值减小，电流表示数变小(导学号59824170)第7题图第8题图8.(2017镇江)图是一种输液时所用报警电路：电源电压恒定，R为定值电阻，闭合开关S，贴在针口处的传感器M接触到从针口处漏出的药液后，其电阻R M发生变化，导致的示数增大而触发警报器(图中未画出)报警，则M接触药液后(B)A．M的电阻R M变大B．电路消耗的总功率变大C.与的示数乘积不变D.与的示数之比变大9. (2017大庆)某兴趣小组为了研究电子温控装置，连接成如图所示电路，R1为热敏电阻，热敏电阻的阻值随温度的升高而减小，闭合开关，当温度降低时，下列说法中正确的是(D)A．电压表和电流表示数均变大B．电压表和电流表示数之比不变C．电压表和电流表的乘积不变D．电压表变化量和电流表变化量之比不变10. (2017陕西)如图甲所示，电源电压恒为6 V，R为热敏电阻，其阻值随温度变化如图乙所示，R0是阻值为10 Ω的定值电阻，闭合开关S，通过分析，下列说法错误的是(D)第10题图第11题图A．图甲中的R0有保护电路的作用B．温度升高时，电压表的示数会变小C．温度为40 ℃时，电流表的示数为0.2 AD．温度降低时，电压表与电流表示数的比值变小(导学号59824171)类型四动态电路相关计算(9分)11.(2017西宁)如图甲所示，粗细均匀的电阻丝AB通过滑片连入电路(电阻丝的阻值不随温度变化)，小灯泡的额定电压为6 V．闭合开关S后，滑片P从最左端A滑到最右端B的过程中，小灯泡的IU图像关系如图乙所示．则下列计算结果正确的是(D)A．电源电压为9 VB．小灯泡的额定功率为3 WC．电阻丝AB的最大阻值为6 ΩD．滑片P在A、B两端时小灯泡的电功率之比为1∶8(导学号59824172)12. (2017聊城)(多选)如甲图所示的电路中，电源电压为16 V恒定不变，R0为定值电阻，R 为滑动变阻器，闭合开关S后，在滑片P滑动的过程中，电压表与电流表示数的变化关系如图乙所示，根据图像信息可知，下列判断正确的是(ABD)A．R0的阻值是10 ΩB．电路的最大总功率是25.6 WC．R0的最小功率是3.2 WD．滑动变阻器的最大阻值是70 Ω(导学号59824173)13.(2017枣庄)如图所示，电源电压恒为5 V，电压表量程为“0～3 V”，电流表量程为“0～0.6 A”，滑动变阻器规格为“20 Ω 1 A”，小灯泡标有“3 V 1.8 W”字样．闭合开关，在电路安全的情况下，(不考虑灯丝电阻的变化)则下列说法正确的是(C)A．滑动变阻器的阻值允许调节的范围是0～20 ΩB．电流表示数的变化范围是0.1 A～0.6 AC．电压表示数的变化范围是1 V～3 VD．小灯泡的最小功率是1 W14.(2017重庆B卷)图甲为一个超声波加湿器，图乙为其内部湿度监测装置的简化电路图．已知电源电压为12 V，定值电阻R0的阻值为30 Ω，电流表的量程为0～200 mA，电压表的量程为0～9 V．湿敏电阻R的阻值随湿度RH变化的关系图像如图丙所示，其阻值最大为120 Ω(图中未画出)．则在电路安全工作的前提下，计算可得出(C)A．R的电流最小值为80 mAB．R的电功率最大值为0.9 WC．R0的电功率最小值为0.3 WD．装置能监测湿度最大值为90%(导学号59824174)。
2019中考物理复习专题13 电表改装类计算题解题技巧-(原卷版)
专题十三电表改装类计算题解答技巧计算题是物理中考的主要内容，在中考试卷中占有很大比例。
计算题以考查学生综合应用所学知识分析问题和解决问题的能力为主，它既能反映学生对基本知识的理解掌握水平，同时又能体现学生在综合应用所学知识分析和解决问题过程中的情感、态度与价值观。
解答计算题应该首先明确它的特点，避免盲目和无从下手的尴尬，同时明确题目涉及的物理现象和物理知识，明确要解决的问题是什么，找准关系，有的放矢的按要求进行合理的计算。
计算题常以填空题、选择题和计算过程题型出现。
尤其是计算过程题是考查学生分析问题、解决问题和计算能力的题型，要求较高，分值较高，并要求有计算过程和步骤，每一步骤都有相应分值。
计算题在中考题中常被列为压轴题目。
计算题的特点是：(1)结果合理性：这类题能反映学生对自然界或生产、生活中若干事物的观察和关心程度。
它要求学生用生活实践，社会活动的基本经验对题目的计算结果进行判断，留取合理的，舍弃不合理的。
(2)知识综合性：这类题往往是把几个或几种物理过程及物理现象放在一起，利用各个过程或各种现象之间的相切点，解答要解决的问题。
它反映学生学习知识的综合能力和分析解决问题的能力。
(3)应用性：这类题是把物理知识浸透到社会实际操作和应用到生活体验中，它能够反映学生对所学物理知识的理解和情感，同时也能反映学生对自己生活中的一些实际操作的认识水平。
电表改装类计算题出现的几率不大，但涉及到电表改装的计算。
其中计算方式方法大都其他类型电学计算题相同。
电表改装类计算题主要是利用电流表表头来显示模拟其他物理量的变化，如压力、温度、浓度、液面高低等。
技巧一：变量法变量法就是利用某种特殊装置，通过改变电路某种物理量（如电路电阻等），达到改变电路电流，反映在电流表示数的变化。
【例题展示】例题1如图是一种自动测定油箱内油面高度的装置，R是转动式滑动变阻器，它的金属滑片P是杠杆的一端，下列说法正确的是（）。
A．电路中R和R0是并联的；B．油量表是由电流表改装而成的；C．油位越高，流过R的电流越大；D．油位越低，R两端的电压越小【跟踪训练】1.如图所示，是一种测定油箱内油量的装置。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第十三讲电流和电路
(分值：45分建议时间：10分)
一、选择题(每小题2分，共20分)
1．(2017宜昌)下列每组物体在通常情况下都是绝缘体的是(C)
A．硬币、陶瓷罐 B．铅笔芯、塑料尺
C．玻璃棒、橡胶棒 D．人体、大地
2．(2017内江)如图所示，是闪电产生的电流通过避雷针的示意图(已知云层带正电)．则下列说法中正确的是(D)
A．产生闪电时，创造了电荷
B．产生闪电时，云层失去了原子核
C．云层带正电，是因为云层得到了电子
D．图中的电流方向是从云层到避雷针
第2题图
第3题图
3．(2017来宾)有两个相同的验电器A和B，A带负电，B不带电，当用金属棒连接A和B的金属球时，A的金属箔张角变小，B的金属箔明显张开，如图所示．则下列说法正确的是(B)
A．金属棒一定带正电
B．验电器B带上了负电
C．瞬间电流从验电器A流到验电器B
D．金属箔张开是因为金属箔带了异种电荷相互排斥
4．(2017衢州)有甲、乙、丙三个带电的泡沫塑料小球，甲带正电．先用甲靠近乙，发现乙被排斥；再用乙靠近丙，丙被吸引(如图所示)．则下列判断正确的是(D)
A．乙带正电，丙带正电B．乙带负电，丙带负电
C．乙带负电，丙带正电D．乙带正电，丙带负电
5．(2017河池)如图所示，两个规格不同的电灯L1、L2接在电路中．闭合开关，以下判断正确的是(C)
A．L1、L2串联
B．通过L1、L2的电流相等
C．电流表测干路中的电流
D．电流表测通过L2的电流
6．(2017怀化)如图所示，能直接测量通过灯L1电流的电路是(D)
7．(2017黄冈)楼梯感应灯可由声控开关(有声响时开关闭合)和光控开关(光线较暗时开关闭合)共同控制，某同学设计并组装了一个楼梯感应灯电路，出现了以下异常情况：白天有声响时感应灯亮，无声响时感应灯不亮；晚上无论有无声响感应灯都不亮．经检查各元件都能正常工作，则下列电路中可能出现以上异常情况的是(D)
8．(2017天津)某学校的前、后两个门各装一个开关，传达室内有红、绿两盏灯和电池组，若前门来人闭合开关时红灯亮，后门来人闭合开关时绿灯亮，图中的电路符合要求的是(C)
9．(2016自贡)在如图所示的四个电路中，哪个电路中三个电灯是并联的(C)(导学号59824137)
10．(2016宜昌)如图所示电路，开关闭合后两灯发光，以下说法正确的是(A)
A．电压表的示数一定等于的示数
B．电压表的示数一定大于的示数
C．电流表的示数一定等于的示数
D．电流表的示数一定等于示数的2倍
二、填空题(每空1分，共11分)
11．(2017昆明)用毛皮摩擦过的橡胶棒去靠近细线悬挂的轻质小球，发现小球被排斥，则小球带_负_电．该小
球之所以带这种性质的电荷，是因为它_得到_(选填“得到”或“失去”)了电子．
12．(2017龙东)如图所示的电路中，若同时闭合开关S1和S3、断开S2，电阻R1与R2是_并联_的；若只闭合开关S2，电阻R1与R2是_串联_的．(均选填“串联”或“并联”)
13．(2016江西)串联电路和并联电路是电学中的两种基本电路．通过你的观察，学校里的路灯是_并_联的，教
室里的吊扇调速器与吊扇之间是_串_联的．用半导体制成的发光二极管具有_单向导电_的属性．
14．如图甲电路，当开关S闭合后，电流表的指针偏转如乙图所示，其中a电流表测量的是通过_L1_(选填“电
源”“L1”或“L2”)的电流，b电流表的读数应为_1.2_A.
15．(2017舟山)小明在研究并联电路电流特点时，按图示电路图连接好电路，闭合开关S和S1，观察示数．再闭合开关S2，示数保持不变的电流表是_A1_(电源电压不变)，同时小明观察到电流表的示数如图所示，为了使测量更准确，断开开关后，接下来的操作是_把导线从3安接线柱接到0.6安接线柱_．
三、作图题(每小题3分，共6分)
16．(2017扬州)如图所示，使用笔画线代替导线完成电路．要求：两灯并联，开关控制干路，电流表测量干路电流，导线不能交叉．
答图：
17．(2017绥化)如图是简化了的冰箱的电路图，请在相应的位置填上所缺的电路元件符号．
答图：
四、实验探究题(8分)
18．(2016河南)小海和小梅一起做“探究并联电路中电流的规律”实验．
(1)图甲是他们设计的电路图，图乙是他们测量电流时连接的实验电路，此时电流表测量的是_C_(选填“A”“B”或“C”)处的电流．
(2)请在图乙中移动一根导线，测量另外一处的电流．在移动的导线上画“×”，并用笔画线代替导线连接正确的电路．移动后电流表测量的是_A(或B)_(选填“A”“B”或“C”)处的电流．
(3)测出A、B、C三处的电流如表所示，由此得出初步结论：_I C＝I A＋I B_(只写表达式)．
小梅指出：为了得出更普遍的规律，应当进行多次实验．操作方法是：_换用不同规格的灯泡再次进行实验_．
(4)小海利用原有的实验器材，添加一个开关，又设计了一个电路．利用这个电路，不用更换电流表的位置，就可直接测出A、B、C三处的电流，同样可得出三处电流的关系．请画出电路图．
答图：(导学号59824138)。
