浅析中置柜自身防误机械联锁装置
五防闭锁装置功能简介
一、范围
• 本标准规定了电厂电气五防闭 锁装置的使用及管理要求。 • 本标准适用于上海XXX发电厂 电气五防闭锁装置。
常规防误闭锁方式主பைடு நூலகம்有4种：
1、机械闭锁是在开关柜或户外闸刀的操作部位之间用互 相制约和联动的机械机构来达到先后动作的闭锁要求。机 械闭锁在操作过程中无需使用钥匙等辅助操作，可以实现 随操作顺序的正确进行，自动地步步解锁。在发生误操作 时，可以实现自动闭锁，阻止误操作的进行。机械闭锁可 以实现正向和反向的闭锁要求，具有闭锁直观，不易损坏， 检修工作量小，操作方便等优点。 然而机械闭锁只能在开关柜内部及户外闸刀等的机 械动作相关部位之间应用，与电器元件动作间的联系用机 械闭锁无法实现。对两柜之间或开关柜与柜外配电设备之 间及户外闸刀与开关（其他闸刀）之间的闭锁要求也鞭长 莫及。所以在开关柜及户外闸刀上，只能以机械闭锁为主， 还需辅以其他闭锁方法，方能达到全部五防要求。
机械锁具功能如下：
1) 当手车开关在工作位置时，电缆室铰链小门关闭，机械锁 的钥匙固定在手车开关面板上的锁孔内，拔不下来，能够保证 不会误开机械锁。 (2) 需要测量设备的绝缘电阻时，断开开关并将手车移至隔离 /试验位置并锁上机械锁后，才能拔出钥匙开启电缆室铰链小门， 测量设备的绝缘电阻。 (3) 铰链小门在开启位置时，钥匙固定在锁上不能拔出，必须 锁上小门，才能抽出钥匙并插回手车上的固定锁孔，打开机械 锁后，手车开关方能移至工作位置，恢复工作状态。 每套钥匙和机械锁有同样的编号，锁与钥匙一一对应，一把 钥匙开一套锁，能够有效地防止误入带电间隔。 3 结束语 电厂对P/V -12型开关柜“五防”功能的改进既符合五防要求， 又简化了操作流程，减轻了工作人员的劳动强度，取得了很好 的效果，同时也为同类型开关柜实施改进提供了参考。
看电气五防中的机械联锁问题
看电气五防中的机械联锁问题电气五防为:1、防止带负荷分、合隔离开关。
(断路器、负荷开关、接触器合闸状态不能操作隔离开关。
)2、防止误分、误合断路器、负荷开关、接触器。
(只有操作指令与操作设备对应才能对被操作设备操作)3、防止接地开关处于闭合位置时关合断路器、负荷开关。
(只有当接地开关处于分闸状态，才能合隔离开关或手车才能进至工作位置，才能操作断路器、分荷开关闭合)4、防止在带电时误合接地开关。
(只有在断路器分闸状态，才能操作隔离开关或手车才能从工作位置退至试验位置，才能合上接地开关)5、防止误入带电室。
(只有隔室不带电时，才能开门进入隔室)高压开关柜的联锁是保证电力网安全运行、确保设备和人身安全、防止误操作的重要措施。
GB3906--1991《3～35千伏交流金属封闭开关设备)对此作了明确规定。
一般把联锁描述为：防止误分、误合断路器防止带负荷分、合隔离开关防止带电挂(合)接地线(接地开关)防止带接地线(开关)合闸防止误入带电间隔。
上述五项防止电气误操作的内容，简称五防。
五防装置一般分为机械、电气和综合三类。
目前，市场上高压开关柜类型很多，大多数都有完善的联锁方式。
但仍有不少高压开关柜的联锁尤其是机械联锁不完善，尚不能完全达到五防要求。
本文就机械联锁进行探讨。
联锁实现方式在固定柜和手车柜中。
众所周知，隔离开关无专门的灭弧装置，一般不能用来接通或切断负荷电流。
在固定柜中，断路器与隔离开关的联锁关系明确，即只有在断路器分断的情况下才能操作隔离开关，隔离开关和断路器之间的机械联锁关系较易实现。
如在CC-1A(F)中，为防止带负荷分、合隔离开关，常采用一个扇形撞块和圆板结构，与操作隔离开关的CS6-I机构上的弹性定位锁配合，在断路器合闸时，圆板阻止定位锁拔出，从而防止带负荷分闸。
但手车柜的情况有所不同，手车进出实际上相当于固定柜中隔离开关的合分操作，因而对隔离开关的联锁要求同样适用于手车的进出要求。
当手车在试验位置与工作位置之间移动时，必须保证断路器处于分闸状态，不得合闸，即应具有所谓的合闸闭锁。

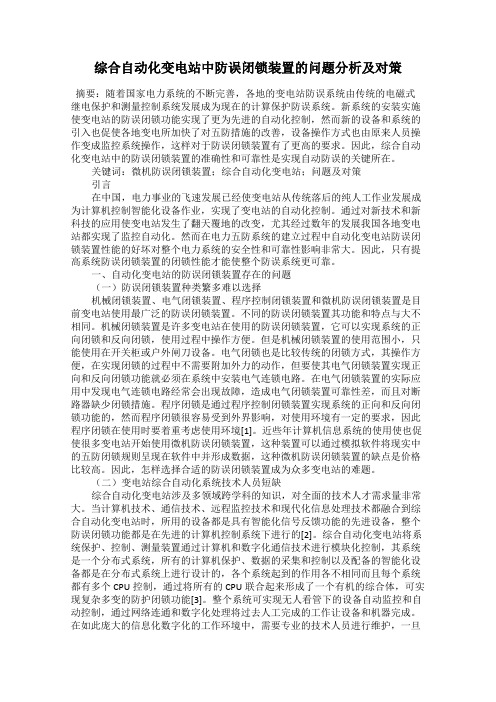

综合自动化变电站中防误闭锁装置的问题分析及对策
综合自动化变电站中防误闭锁装置的问题分析及对策摘要：随着国家电力系统的不断完善，各地的变电站防误系统由传统的电磁式继电保护和测量控制系统发展成为现在的计算保护防误系统。
新系统的安装实施使变电站的防误闭锁功能实现了更为先进的自动化控制，然而新的设备和系统的引入也促使各地变电所加快了对五防措施的改善，设备操作方式也由原来人员操作变成监控系统操作，这样对于防误闭锁装置有了更高的要求。
因此，综合自动化变电站中的防误闭锁装置的准确性和可靠性是实现自动防误的关键所在。
关键词：微机防误闭锁装置；综合自动化变电站；问题及对策引言在中国，电力事业的飞速发展已经使变电站从传统落后的纯人工作业发展成为计算机控制智能化设备作业，实现了变电站的自动化控制。
通过对新技术和新科技的应用使变电站发生了翻天覆地的改变，尤其经过数年的发展我国各地变电站都实现了监控自动化。
然而在电力五防系统的建立过程中自动化变电站防误闭锁装置性能的好坏对整个电力系统的安全性和可靠性影响非常大。
因此，只有提高系统防误闭锁装置的闭锁性能才能使整个防误系统更可靠。
一、自动化变电站的防误闭锁装置存在的问题（一）防误闭锁装置种类繁多难以选择机械闭锁装置、电气闭锁装置、程序控制闭锁装置和微机防误闭锁装置是目前变电站使用最广泛的防误闭锁装置。
不同的防误闭锁装置其功能和特点与大不相同。
机械闭锁装置是许多变电站在使用的防误闭锁装置，它可以实现系统的正向闭锁和反向闭锁，使用过程中操作方便。
但是机械闭锁装置的使用范围小，只能使用在开关柜或户外闸刀设备。
电气闭锁也是比较传统的闭锁方式，其操作方便，在实现闭锁的过程中不需要附加外力的动作，但要使其电气闭锁装置实现正向和反向闭锁功能就必须在系统中安装电气连锁电路。
在电气闭锁装置的实际应用中发现电气连锁电路经常会出现故障，造成电气闭锁装置可靠性差，而且对断路器缺少闭锁措施。
程序闭锁是通过程序控制闭锁装置实现系统的正向和反向闭锁功能的，然而程序闭锁很容易受到外界影响，对使用环境有一定的要求，因此程序闭锁在使用时要着重考虑使用环境[1]。
KYN28-12中置柜详细介绍
KYN28A-12中置柜详细介绍硕高电气科技有限公司KYN28A-12开关柜1.0概述KYN28A-12金属铠装移开式金属封闭开关设备（以下简称开关设备），系3.6—12kV三相交流50Hz单母线及单母线分段系统的成套配电装置。
主要用于发电厂、中小型发电机送电、工矿企事业配电以及电力系统的二次变电所的受电、送电及大型高压电动机起动等。
实行控制保护、监测之用。
本开关设备满足GB3906、IEC298等标准要求，具有防止带负荷推拉断路器手车、防止误分、合断路器、防止接地开关处在闭合位置误合断路器、防止误入带电隔室、防止在带电时误合接地开关的联锁功能，既可配用国产VS1、VSm、VS1＋型真空断路器，也可配用ABB公司的VD4型真空断路器，也可根据用户需求配置永磁真空断路器，是一种性能优越的配电设备。
1.1产品型号的组成及含义K Y N 28A-12 —□/ □一次方案号额定电压kV设计序号户内移开式金属铠装1.2 使用环境条件：1.2.1正常使用环境1）周围空气温度：上限：+40℃下限：-10℃2）海拔高度：产品使用在12kV时，海拔高度不超过1000m（根据客户需要，我公司可提供4500m及以下海拔高度产品）产品使用在7.2kV时，海拔高度不超过3000m3）相对环境湿度：日平均相对湿度≤95％，月平均相对湿度≤90％4）地震裂度：8度5）周围空气应不受腐蚀性或可燃性气体、水蒸气等明显污染6）无严重污秽及经常性的剧烈震动，严酷条件下严酷度设计满足1类要求1.2.2特殊工作条件：在超过规定的正常的环境条件下使用，请用户和我公司协商。
注：当开关设备运行在高度和（或）温度变化较大的气候环境中，有凝露的危险，必须投入柜内加热板，以防绝缘事故与金属腐蚀的发生。
1.3外形尺寸和重量高度C（mm）2300宽度A（mm）分支母线额定电流达到1250A 650 800 分支母线额定电流达至1250A，热稳定电流40kA 800分支母线额定电流1600A及以上1000深度B（mm）电缆进出线1500 架空进出线1660重量（kg）700-1200 注：650mm宽度柜体不建议采用1.4技术参数1.4.1开关设备技术参数：开关设备技术参数项目单位参数额定频率Hz 50额定电压kV 3 6 10最高工作电压kV 3.6 7.2 12额定绝缘水平工频耐受电压kV 42 雷电冲击电压kV 75主母线额定电流 A 630、1250、1600、2000、2500、3150、4000 分支母线额定电流 A 630、1250、1600、2000、2500、3150、4000 额定短时耐受电流（4S）kA 20、25、31.5、40、50额定短时峰值耐受电流kA 50、63、80、100、125防护等级IP 外壳为IP4X，隔室间，断路器室门打开时为IP2X 注：电流互感器的短路容量应单独考虑1.4.2 VS1、VS1＋、VSm、VD4真空断路器技术数据序号项目单位数值1 额定频率Hz 502 额定电压kV 3.6 7.2 123 额定雷电冲击耐受电压（峰值）kV 相间、对地：75 断口：854 额定短时耐受电压（有效值）kV 相间、对地：42 断口：485 额定短路开断电流kA 20 25 31.5 40 506 额定电流 A 630 1250 1600 2000 2500 3150 40007 额定短时耐受电流（有效值）kA 20 25 31.5 40 508 额定峰值耐受电流（峰值）kA 50 63 80 100 1259 额定短路关合电流（峰值）kA 50 63 80 100 12510 额定短路持续时间S 411 额定单个电容器组开断电流 A 63012 额定背对背电容器组开断电流 A 40013 机械寿命次2000014 二次回路工频耐受电压（1min）V 200015 额定操作顺序20-31.5kA：分-0.3S-合分-180S-合分40-50kA：分-180S-合分-180S-合分当断路器用于控制3-10kV电动机时，若启动电流大于600A，必须加金属氧化锌避雷器，具体要求请用户与我公司联系协商；当断路器用于开断电容器组时，电容器组的额定电流不应大于断路器额定电流的80%。
防误装置培训ppt课件
机械联锁 优点：闭锁直观、不易损坏、检修工作量小， 操作方便等 缺点：不能实现横向关联设备的防误闭锁
防误装置的种类
电气类装置
电气闭锁 定义：是利用断路器、隔离开关、接地刀闸的 辅助接点、柜门的行程触点、带电显示器的触 点，接通或断开电气操作电源而实现“五防” 闭锁目的。主要用于电动刀闸、地刀的控制回 路。 缺点：二次回路复杂，安装、维护工作量大。 • 电磁闭锁 优点：操作方便，操作过程中没有辅助开锁动 作，是防止误入带电间隔的闭锁环节中不可缺 少的闭锁元件。 缺点：易受潮锈蚀导致失灵，维护成本较高。
操作系统组成图
防误操作步骤
操作时，运行人员按照操作票的顺序进行操作， 当遇到需要手动操作的一次设备时，按照电脑钥匙 的提示将电脑钥匙插入相应的编码锁内，通过其探 头（有线或无线）检测操作的对象是否正确，若正 确则显示正确提示信息，同时开放其闭锁回路或机 构，这时就可以进行倒闸操作；当遇到需要由监控 系统操作的设备时，则应按照电脑钥匙的提示将电 脑钥匙插回到传输适配器的传输口，监控操作结束 并且设备实际变位后，按照提示从传输适配器上拔 下电脑钥匙，然后继续下一步操作；当遇到需要对 遥控闭锁控制器或遥控闭锁装置解锁的操作时，则 应按照电脑钥匙的提示将电脑钥匙插回到传输适配 器的传输口，待解锁成功后再进行操作
五、UT-2000IV微机五防闭锁装置
UT-2000IV型微机防误操作系统工作流程
接受调度 操作命令 开票并打 印操作票 在防误主 机确认状 态 在主机上 进行模拟 预演 执行倒闸 操作
遥控设备：电脑 钥匙回传，防误 主机向监控系统 发送解锁指令
监控系统 操作遥控 设备
监控系统回传变 化信息，一次图 上自动变位为操 作后状态

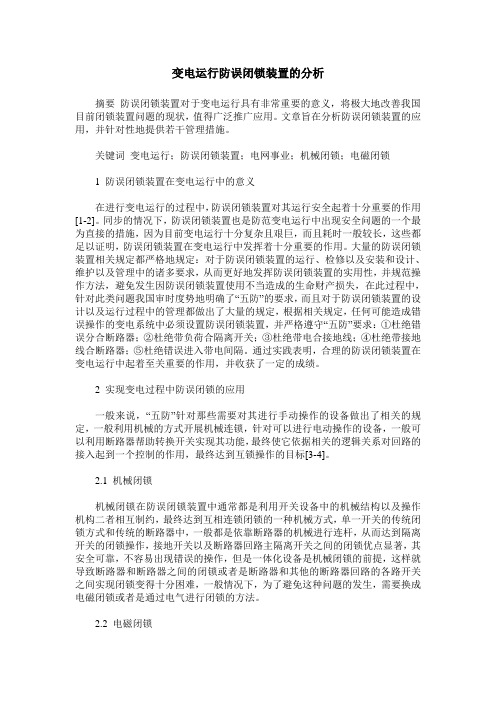

变电运行防误闭锁装置的分析
变电运行防误闭锁装置的分析摘要防误闭锁装置对于变电运行具有非常重要的意义，将极大地改善我国目前闭锁装置问题的现状，值得广泛推广应用。
文章旨在分析防误闭锁装置的应用，并针对性地提供若干管理措施。
关键词变电运行；防误闭锁装置；电网事业；机械闭锁；电磁闭锁1 防误闭锁装置在变电运行中的意义在进行变电运行的过程中，防误闭锁装置对其运行安全起着十分重要的作用[1-2]。
同步的情况下，防误闭锁装置也是防范变电运行中出现安全问题的一个最为直接的措施，因为目前变电运行十分复杂且艰巨，而且耗时一般较长，这些都足以证明，防误闭锁装置在变电运行中发挥着十分重要的作用。
大量的防误闭锁装置相关规定都严格地规定：对于防误闭锁装置的运行、检修以及安装和设计、维护以及管理中的诸多要求，从而更好地发挥防误闭锁装置的实用性，并规范操作方法，避免发生因防误闭锁装置使用不当造成的生命财产损失，在此过程中，针对此类问题我国审时度势地明确了“五防”的要求，而且对于防误闭锁装置的设计以及运行过程中的管理都做出了大量的规定，根据相关规定，任何可能造成错误操作的变电系统中必须设置防误闭锁装置，并严格遵守“五防”要求：①杜绝错误分合断路器；②杜绝带负荷合隔离开关；③杜绝带电合接地线；④杜绝带接地线合断路器；⑤杜绝错误进入带电间隔。
通过实践表明，合理的防误闭锁装置在变电运行中起着至关重要的作用，并收获了一定的成绩。
2 实现变电过程中防误闭锁的应用一般来说，“五防”针对那些需要对其进行手动操作的设备做出了相关的规定，一般利用机械的方式开展机械连锁，针对可以进行电动操作的设备，一般可以利用断路器帮助转换开关实现其功能，最终使它依据相关的逻辑关系对回路的接入起到一个控制的作用，最终达到互锁操作的目标[3-4]。
2.1 机械闭锁机械闭锁在防误闭锁装置中通常都是利用开关设备中的机械结构以及操作机构二者相互制约，最终达到互相连锁闭锁的一种机械方式，单一开关的传统闭锁方式和传统的断路器中，一般都是依靠断路器的机械进行连杆，从而达到隔离开关的闭锁操作，接地开关以及断路器回路主隔离开关之间的闭锁优点显著，其安全可靠，不容易出现错误的操作，但是一体化设备是机械闭锁的前提，这样就导致断路器和断路器之间的闭锁或者是断路器和其他的断路器回路的各路开关之间实现闭锁变得十分困难，一般情况下，为了避免这种问题的发生，需要换成电磁闭锁或者是通过电气进行闭锁的方法。
中置柜“五防”验收办法
中置柜“五防”装置的验收方法中置柜由于结构牢固、操作简便、检修方便、安全可靠等原因，在10kV配电系统中得到广泛应用，如KYN28A型金属铠装中置式交流封闭开关设备。
中置柜应具有完善的五防装置，能防止误入带电间隔、误拉合断路器、带负荷拉合隔离开关、带电合接地闸刀（挂接地线）、带接地闸刀（接地线）合断路器的功能。
因此，投运前对于中置柜的的五防闭锁功能验收十分重要。
现以110kV变电所的10kV配电装置为例，探讨中置柜五防装置的验收方法。
1 线路间隔线路断路器柜五防电气闭锁回路见图1。
注：图1中标示含义：HA为按钮，DS为闭锁电磁铁，HL为带电显示器，X1为中置柜下柜门位置接点，X2为后柜门位置接点，Y0为手车推进机构闭锁电磁铁。
图1线路断路器柜防误电气闭锁回路图线路断路器柜的五防通过电气闭锁和机械闭锁实现，具有以下闭锁条件：·断路器合闸位置时手车无法推入或拉出；·手车在非工作位置且线路无电的情况下才能合上线路侧接地闸刀；·线路侧接地闸刀合上时，中置柜下柜门和后柜门才能打开；·接地闸刀合上时手车无法推入工作位置。
验收时可按下列步骤进行。
首先，检查此中置柜的各项操作功能是否正常，包括远方、就地分合断路器，推入拉出断路器手车，拉开合上接地闸刀，打开关闭下柜门和后柜门等。
在上述正常操作中改变任意一个状态，防误装置应能实现可靠闭锁。
·远近控制切换开关在“就地”位置时，监控后台或调度台远方应无法分合断路器、在“远控”位置时，本地应无法分合断路器，可以防止误拉合断路器；·合上断路器，手车应受电气闭锁无法推入工作位置或拉至试验位置，可以防止带负荷拉合隔离开关；·手车在工作位置时，线路侧接地闸刀应受机械闭锁无法合上，可以防止带电合接地闸刀；·线路侧接地闸刀拉开时后柜门和下柜门应受机械闭锁无法打开，下柜门或后柜门未关上时手车无法推进和送电，可以防止误入带电间隔；·线路侧接地闸刀合上时，手车应受机械闭锁无法推入工作位置，可以防止带接地闸刀合闸。
KYN61—40.5型中置式开关柜联锁的改进
KYN61—40.5型中置式开关柜联锁的改进文章就电力系统中大量使用的KYN61-40.5型中置柜后门“五防”联锁所存在的问题和具体改进方案提出笔者的一些看法。
实践证明，改进后的联锁操作简便，可靠性高，完全满足电气“五防”的要求，完善KYN61-40.5型中置式开关柜的联锁，提高了电气安全操作水平。
标签：防误操作；机械联锁；电气联锁1 引言电力系统中的电气误操作是威胁电力设备安全运行的频发性故障，它可能导致大面积停电，电力设备损坏，系统振荡瓦解，甚至发生人员伤亡事故。
为了实现电力设备的安全可靠运行，电力部门强制推行高压开关设备必须安装防误操作装置，以达到“五防”要求，即：防止误分、误合断路器，防止带负荷分、合隔离开关，防止误入带电间隔，防止带电挂接地线，防止带接地线合闸。
高压开关柜的联锁是保证电力网安全运行、确保设备和人身安全、防止误操作的重要措施。
GB3906《3-35kV交流金属封闭开关设备》对此也作了明确规定。
35kV中置式开关柜是电力系统中非常重要的电气设备，它的安全可靠运行至关重要。
为此，本文就电力系统中大量使用的KYN61-40.5型金属封闭铠装移开式开关设备的“五防”联锁所存在的问题和具体改进方案提出一些看法。
2 柜体五防联锁的原理及存在的问题首先我们先了解一下KYN61-40.5中置式开关柜断路器手车与柜体的联锁原理，断路器手车的进出是由断路器手车上的推进机构来控制，与接地开关的联锁功能是通过推进机构与柜体上的接地联锁装置配合使用来实现的。
如图1断电操作：当断路器手车处于分闸状态（手动或电动），推进机构上的联锁片解锁，按下联锁片，插入摇把，逆时针转动丝杆，断路器手车从工作位置退至试验位置；取出摇把，将接地联锁把手从位置2拉至位置1，按下接地开关操作孔上的接地联锁板，插入接地开关操作手柄，合接地开关，开后门检修。
它们的联锁关系是断路器分闸后，推进机构上的联锁片才能按下，防止带电误移动断路器手车；当断路器手车从工作位置退至了试验位置接地联锁把手才能从位置2拔至位置1，只有接地联锁把手在位置1才能按下接地开关操作孔上的接地联锁板操作接在开关，防止断路器手车没有移至试验位置误合接地开关。
10kV大电流中置柜内流变检修操作防误回路的探讨
摘要：分析了10kV大电流中置柜内的流变检修操作时，防误回路中存在的危险点情况，对完善防误回路进行探讨。
关键词：中置柜流变检修防误回路探讨随着电网的不断发展，10kV设备已大量采用中置柜形式，例如KYN28A型铠装中置式交流金属封闭开关设备。
此类设备防爆等级高，操作方便，有较完善的防误闭锁功能。
其大电流柜指10kV母分、主变10kV间隔，一般由开关柜与隔离柜组成，流变装于开关与闸刀间。
在大电流柜内的流变检修时，厂家提供了验电接地小车，分别推入开关柜与隔离柜，在验明确无电压后合上接地闸刀，但验电接地小车的防误闭锁逻辑各变电所间不统一，有的欠完善。
为控制和消除此类操作中的产生误操作的危险因素，选择一种完善的防误闭锁逻辑是十分有必要的。
目前萧山局新上变电所的10kV设备均采用中置柜形式，其10kV母分、主变10kV间隔为开关柜与隔离柜配置。
以10kV 母分间隔为例，流变装于开关与隔离闸刀间，具体流变装设在10kV母分开关柜后下柜内，如图1中的U。
在大电流柜内的流变检修操作时，将开关小车、隔离小车分别拉至柜外，用验电接地小车分别推入开关柜与隔离柜，在验明确无电压后合上接地闸刀，满足检修要求，如图2中的红色接地线。
根据五防要求，此类流变检修操作应满足以下防误闭锁要求：（注：只讨论本间隔防误）1.10kV母分开关小车推进机构闭锁开放：10kV母分隔离小车在工作位置验电接地小车不在10kV母分隔离柜内工作位置2.10kV母分隔离小车推进机构闭锁开放：10kV母分开关小车在试验位置验电接地小车不在10kV母分开关柜内工作位置3.10kV母分开关柜验电接地小车推进机构闭锁开放：10kV母分隔离小车不在工作位置4.10kV母分隔离柜验电接地小车推进机构闭锁开放：10kV母分开关小车不在工作位置5.验电接地小车上地刀操作闭锁开放：10kV母分开关柜、隔离柜内靠流变侧静触头无压以上为10kV母分间隔开关柜与隔离柜本身基本防误要求，未提到与相应母线的防误，根据开关柜厂家的不同，防误闭锁逻辑实现上可能有不同形式，但均应满足基本防误要求。
变电站中10kV开关柜的机械联锁分析
变电站中10kV开关柜的机械联锁分析发布时间：2023-03-06T01:15:14.959Z 来源：《中国科技信息》2022年第10月19期作者：项上伟章义鲍必豪[导读] 机械联锁是高压电气设备五防装置四种常规防误闭锁方式中的一种项上伟章义鲍必豪33252219950905****33030419890610****33032619961018****摘要：机械联锁是高压电气设备五防装置四种常规防误闭锁方式中的一种。
根据字面意思可知，该闭锁方式是通过机械装置或机构的机械作用，来实现设备启动或操作过程中的防误联锁。
在五防装置四种常规防误闭锁方式中，机械联锁装置虽然只能实现简单的联锁功能，但最具可靠性，对于变电站高压开关柜，尤其是手车式开关柜而言，其联锁方式应首选机械联锁，只有在机械联锁无法实现时，才会考虑使用电气联锁。
基于此，对变电站中10kV开关柜的机械联锁进行研究，以供参考。
关键词：变电站；10kV开关柜；机械联锁引言10kV中压开关柜的电缆室门与接地开关具有联锁。
当接地开关合闸时，柜门才能被打开；当柜门关闭后，接地开关允许分闸。
当接地开关合闸时，电缆室门可以打开，此时操作口处的联锁插销弹出。
当电缆室门关闭，隔离操作者与电缆室后，插销缩回，接地开关才可分闸。
接地开关由合闸状态变为分闸状态时，电缆室门右侧的闭锁钩动作，紧扣电缆室门，使之无法开启，保证带电室与人员隔离。
1五防装置“五防”是对电力系统高压电气设备必须具备的五种防误功能的简称，是确保高压电气设备电力安全及使用过程中操作人员人身安全的重要措施。
五防装置的基本功能为：（1）防止带负荷分、合隔离开关。
（断路器、负荷开关、接触器合闸状态不能操作隔离开关），即防出现断路器止误分误合现象，只有操作设备与操作指令完全对应，才能对电气设备进行操作。
（2）防止误分、误合断路器、负荷开关、接触器。
（只有操作指令与操作设备对应才能对被操作设备操作）。
即防止操作人员在电气设备处于带荷状态时进行隔离开关分合操作，确保接触器、负荷开关、断路器处于合闸状态时无法对隔离开关急性操作。
