无线远传水电表远程抄表系统方案(带IC卡控制)
智能电表GPRS无线远程抄表与控制系统
智能电表GPRS无线远程抄表与控制系统集群式智能电表GPRS无线远程抄表与控制系统一、方案介绍通过GPRS网络系统，可将集群式智能电表采集的电力系统数据实时传递到各级的集中监控中心，以实现对电力监测设备的统一监控和分布式管理。
GPRS网络可为电力系统提供了简单高效的通信传输手段。
GPRS系统可提供广域的无线IP连接。
在移动通信公司的GPRS业务平台上构建电力远程抄表系统，实现电表数据的无线数据传输和控制，具有可充分利用现有网络，缩短建设周期，降低建设成本的优点，而且设备安装方便、维护简单。
GPRS电力远程抄表系统由位于用电管理部门的配电中心和位于居民小区的电表数据采集点组成，电表数据可利用现有的GPRS/GSM网络进行传输。
居民小区的所有电表首先连接到电表集中器，居民用户的用电数据由电表通过GPRS传到电表集中器，电表集中器通过SPI口与GPRS透明数据传输终端连接，电表数据经过协议封装后发送到GPRS数据网络，通过GPRS数据网络将数据传送至配电数据中心，实现电表数据和数据中心系统无线连接。
二、方案优点GPRS无线电力远程抄表与控制系统具备如下特点：1、实时性强：由于GPRS具有实时在线特性，可处理多个/所有数据采集点的数据。
可很好的满足系统对数据采集和传输实时性的要求。
2、可对电表设备进行远程控制：通过GPRS双向系统还可实现对电表设备进行远程控制，进行参数调整、开关等控制操作。
3、建设成本低：由于采用GPRS的无线公网平台，只需安装好设备就可以，不需要为远程抄表进行专门布线，前期投资少、见效快，后期升级、维护成本低；4、集抄范围广：GPRS覆盖范围广，在无线GSM/GPRS网络的覆盖范围之内，都可以完成对集抄的控制和管理。
而且，扩容无限制，接入地点无限制，能满足山区、乡镇和跨地区的接入需求。
5、系统的传输容量大：用电管理中心要和每一个电表数据采集点保持连接。
由于电表数据采集点数量众多，系统要求能满足突发性数据传输的需要，而GPRS技术能很好地满足传输突发性数据的需要。
远程抄表解决方案
前言随着科技的发展，远程抄表系统已经成为现代化管理中的重要组成部分。
传统的抄表方式需要人工去现场进行，费时费力且容易出错。
而远程抄表系统可以实现自动化的抄表操作，大大提高了抄表效率和准确性。
本文将介绍远程抄表解决方案的原理、技术及应用。
1. 远程抄表系统的原理和工作流程远程抄表系统的工作原理是通过物联网技术实现。
1.1 原理远程抄表系统由两个关键部分组成：抄表设备和数据中心。
抄表设备包括物联网传感器和数据采集器，用于实时监测和记录用水、用电、用气等数据。
数据中心负责接收、处理、存储和分析这些数据。
1.2 工作流程远程抄表系统的工作流程如下： 1. 抄表设备实时监测数据，例如水表的用水量、电表的用电量等。
2. 抄表设备将采集到的数据通过物联网传输到数据中心。
3. 数据中心接收到数据后进行处理和存储。
4. 用户和抄表管理人员可以通过登录数据中心的系统来查看和分析抄表数据。
2. 抄表设备的选择抄表设备的选择是远程抄表系统中的重要一环。
合适的抄表设备可以提高系统的稳定性和准确性。
2.1 类型选择根据具体需求，可选择不同类型的抄表设备。
常见的抄表设备有水表、电表、气表等，选择应根据实际使用场景和需求进行。
2.2 技术选择抄表设备的技术选择也是关键因素。
常见的技术包括RFID、蓝牙、NB-IoT等，每种技术都有其适用的场景和特点，需根据实际情况进行选择。
3. 数据中心的建设数据中心是远程抄表系统中的核心组成部分，负责数据的接收、处理和存储。
3.1 接收数据数据中心需要具备接收数据的功能，可以通过物联网技术接收抄表设备传输的数据。
接收数据的方式可以是实时接收或定期接收，根据具体需求进行选择。
3.2 处理和存储数据接收到数据后，数据中心需要对数据进行处理和存储。
处理数据包括数据的清洗、加工和分析等。
存储数据可以选择数据库或云存储等方式，以便用户和抄表管理人员随时访问和查询。
4. 应用场景和优势4.1 应用场景远程抄表系统可以应用于各种场景，包括住宅小区、商业楼宇、工业园区等。
水、电、气表远程抄表系统项目设计方案
（3）、安装
采集器安装要求和方法：
采集器应安装在干净无大量灰尘、通风不潮湿的环境中，避免靠近高温、高磁场的恶劣环境采集器应牢固固定在一处，不能随意挪动，可以采用悬挂式或嵌入在墙体
采集器的安装位置应当在楼层的显著地方，如楼层的进门口或楼梯过道的墙体上，不宜安装在住户的家中或不便于安装或维护的地方
采集器的安装高度应该离地面1.4—1.5米左右3、集中器
（1）、日期
显示内容如下图所示。
如日期内容： 03-12-15
图11 （2）、地址
显示内容如下图所示。
如地址内容： 255---00 表示集中器当前地址为：255号。
图12
附图：掌上电脑。
远程抄表系统施工方案
远程抄表系统施工方案1. 引言远程抄表系统是一种可以实现远程监测和抄表的智能系统，它通过应用物联网技术和数据传输技术，可以准确高效地进行水、电、燃气等能源的抄表工作。
本文档旨在介绍远程抄表系统的施工方案，包括系统概述、建设流程、技术选型和实施计划等内容。
2. 系统概述远程抄表系统由数据管理平台、数据采集设备和通信网络组成。
数据管理平台负责数据的存储、处理和分析，数据采集设备负责采集抄表数据，并通过通信网络将数据传输到数据管理平台。
3. 建设流程3.1 系统规划在建设远程抄表系统之前，需要进行系统规划工作。
首先，需要确定系统的功能需求，包括抄表数据的采集频率、数据传输的方式等。
然后，需要对系统的硬件设备和软件平台进行选择和配置。
3.2 设备安装设备安装是远程抄表系统建设的主要环节。
根据系统规划的结果，确定数据采集设备的布置位置，并进行设备安装。
同时，需要进行设备的联网设置和调试。
3.3 系统测试安装完成后，需要对系统进行测试，以确保系统的正常运行。
系统测试包括设备的联网测试、数据传输的测试等。
通过测试，可以及时发现和解决系统中的问题。
3.4 系统启用系统测试完成后，可以正式启用远程抄表系统。
启用时，需要进行系统的参数配置和用户数据的导入。
同时，需要对系统的运行情况进行监测和调整，以确保系统的稳定运行。
4. 技术选型4.1 数据采集设备在远程抄表系统中，数据采集设备需要具备稳定可靠的性能，以确保准确采集抄表数据。
常见的数据采集设备包括智能电表、智能水表和智能燃气表等。
根据实际需求，选择合适的数据采集设备。
4.2 数据传输技术数据传输技术是远程抄表系统中至关重要的一环。
常见的数据传输技术包括有线通信、无线通信和物联网通信等。
根据系统的要求和实际情况，选择合适的数据传输技术。
4.3 数据管理平台数据管理平台负责接收、存储和处理抄表数据。
常见的数据管理平台包括本地服务器和云服务器等。
根据系统的规模和可行性，选择合适的数据管理平台。
智能水表-远传抄表系统解决方案
智能水表:远传抄表系统解决方案软件特点：1. 智能水表远传抄表系统是浩宁达公司在多年终端及系统产品研究开发的基础上，针对集中抄表应用而推出的整套系统解决方案。
该系统是能源管理的一个重要组成部分，解决了入户抄表的效率低、人为干扰性和不安全因素等问题，减少了物业部门的工作量及不必要的纠纷。
2. 本系统由主站系统、通信网络、系统分站及销售站点组成。
实现数据采集、存储和传输，并对表具和分站终端设备运行情况准时监控、用量统计和分析、结算收费、催费、远程控制等，为管理单位的MIS、ERP系统等其它系统提供准确、完整的能源使用信息数据。
3. 集中器上行通道可选用以太网、GPRS/CDMA、3G、LTE等，集中器下行和采集器之间通讯采用微功率无线MESH网状网络，采集器下行和表具之间通讯采用微功率点对点无线传输或者M-BUS总线。
适用范围：各类通信协议的智能水表。
系统组成：整体系统由主站系统、数据采集设备以及智能表具设备构成。
其中：1. 主站系统是指智能表具远传抄表系统；2. 数据采集设备是指集中器和采集器等采集设备；3. 智能表具设备是指智能水表计量设备。
主要功能:1. 自动抄表：无需上门手动抄表，免打扰住户，提高园区住宅安全性和维护园区内住户住宅私密性；2. 档案管理：对包括计量点基本参数、设备基本参数、集中器状态、采集方案、操作日子等进行维护和管理；3. 统计分析：通过表格和图形方式对表具数据进行分类统计、分析和查看；4. 报表管理：存储、统计用户的水能源使用量数据生成报表并进行打印；5. 远程控制：系统根据实际需要提供远程开启和关断的功能，当检测到用户欠费或非法使用时，发出关断操作令；6. 当符合开启要求时，由操作人员给出开启操作指令；并支持远程预付费功能（说明：本功能需表具支持）;7. 具有短信数据发送功能：便于用户及时了解水能源的使用情况；8. 自动调频：具有不少于10个工作频道的自动跳频功能，能根据现场工作环境自动选择最佳工作频道；9. 自动恢复：网络内任何节点出现通信故障时，网络自动重构，不影响其他节点正常通信；10.数据加密：具有AES-128硬件加密功能；11.自动组网：具有现场免设置的情况下全网自动组网和自动路由；12.双向实时通信：具备远程实时抄表功能；具备表具主动上报功能；13.即装即用：新装或拆除表具时应能自动加入或离开网络，不需人工设置。

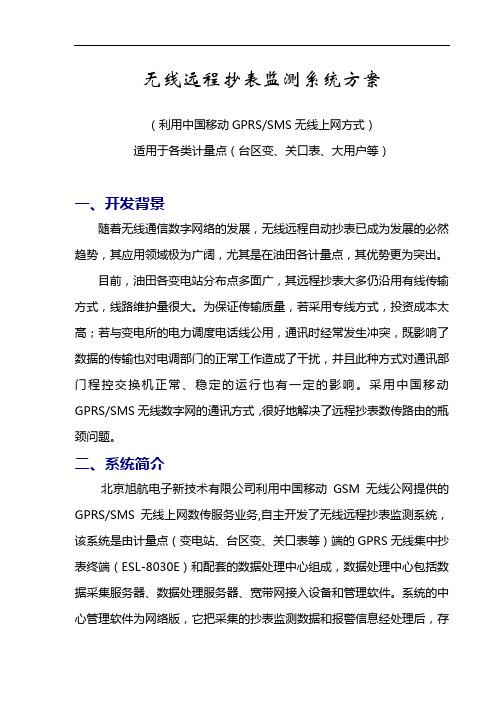

无线远程抄表监测系统方案
无线远程抄表监测系统方案（利用中国移动GPRS/SMS无线上网方式）适用于各类计量点（台区变、关口表、大用户等）一、开发背景随着无线通信数字网络的发展，无线远程自动抄表已成为发展的必然趋势，其应用领域极为广阔，尤其是在油田各计量点，其优势更为突出。
目前，油田各变电站分布点多面广，其远程抄表大多仍沿用有线传输方式，线路维护量很大。
为保证传输质量，若采用专线方式，投资成本太高；若与变电所的电力调度电话线公用，通讯时经常发生冲突，既影响了数据的传输也对电调部门的正常工作造成了干扰，并且此种方式对通讯部门程控交换机正常、稳定的运行也有一定的影响。
采用中国移动GPRS/SMS无线数字网的通讯方式，很好地解决了远程抄表数传路由的瓶颈问题。
二、系统简介北京旭航电子新技术有限公司利用中国移动GSM无线公网提供的GPRS/SMS无线上网数传服务业务,自主开发了无线远程抄表监测系统，该系统是由计量点（变电站、台区变、关口表等）端的GPRS无线集中抄表终端（ESL-8030E）和配套的数据处理中心组成，数据处理中心包括数据采集服务器、数据处理服务器、宽带网接入设备和管理软件。
系统的中心管理软件为网络版，它把采集的抄表监测数据和报警信息经处理后，存放在大型的数据库服务器中，计算机工作终端可以通过多种网络通道（局域网、internet网、GPRS网等）对其进行查询浏览。
另外，系统中心还为用户提供直接用手机上网方式进行查询浏览。
在自动抄表系统中，ESL-8030E抄表终端自动进行定时抄表，铁电存储，定时上报，小时上报等一系列抄表上报工作；同时也能及时响应来自中心的即时抄表命令；抄表终端自动完成对变电站端电能表数据的高精度采集。
抄表终端所采集变电站端数据主要包括电能量信息：如表底的峰、谷、平、尖峰电量、最大需量、ABC三相的累计失压时间等；抄表终端所采集变电站端的非电能量数据包括失电、失压、失流等事件信息。
系统所抄录的电能表表底数据和电量，能够作为电费结算依据，直接用于核算电费、计算母线电量平衡和线损分析的管理，并可用于用电市场的负荷预测。
无线抄表、无线抄表系统方案模板
无线抄表、无线抄表系统方案随着无线抄表技术的发展应用，无线抄表系统在各行各业广泛应用。
本文介绍几种常见的无线抄表系统方案：企业无线抄表系统、水行业大用户无线抄表系统、热力无线抄表系统、电力无线抄表系统、燃气无线抄表系统……企业无线抄表系统一、系统概述：某生产型企业计划建立一套企业无线抄表系统，将各生产分厂的水、电、蒸汽、氮气、煤气等各种能源使用数据实时传送至能源调度中心，以及时了解能源的使用状况并进行合理调度。
各分厂的抄表点可分为以下几种情况：1、现场计量仪表已安装，各类仪表输出数据已通过PLC监控柜汇总至分厂抄表中心。
2、现场计量仪表已安装，各类仪表输出数据通过二次仪表柜集中显示，但没有送至分厂抄表中心。
3、很多离散的抄表点，现场已安装计量仪表，但未实现集中采集。
二、解决方案：1、系统组成企业无线抄表系统由抄表中心、通信平台、抄表通道或抄表设备、现场计量仪表组成。
抄表中心：需提供服务器、绑定固定IP，并安装企业无线抄表系统软件。
抄表中心是抄表数据的汇总平台，也是能源使用数据的统计和分析平台。
通信平台：局域网、GPRS和INTERNET公网。
抄表通道或抄表设备：数据通信接口软件或GPRS RTU设备（DATA-6311）。
现场计量仪表：压力变送器。
2、企业远程抄表系统拓扑图3、系统实现说明：针对以上三种情况，分别采用以下方式来实现远程自动抄表：（1）各仪表数据已通过PLC采集到分厂监控中心对于此类抄表点，采用平升公司数据通信接口软件，把已采集到分厂监控中心的抄表数据通过局域网络传送到企业远程抄表中心。
（2）现场仪表已安装并通过二次仪表柜集中显示，但数据未采集到分厂监控中心。
对于该类抄表点，采用无线抄表终端采集仪表柜中二次仪表输出的多路4~20mA或RS232/RS485信号，再通过GPRS网络传送至企业远程抄表中心。
（3）离散监测点仅安装计量仪表，未实现集中采集。
对于此类抄表点，采用远程抄表终端直接采集4-20mA或串口输出信号并通过GPRS网络传送至企业远程抄表中心。
远程自动抄表、水表远程抄表系统解决方案
远程自动抄表、水表远程抄表系统解决方案唐山平升电子技术开发有限公司技术交流热线：400-611-8633方案目录一、大客户计量存在的问题二、大客户用水监测系统1、系统组成2、大客户用水监测系统软件3、抄表终端4、计量表具5、通信网络一、大客户计量存在的问题在大部分供水企业的用户构成中，大用户数量虽少，但其用水量占总水量的比例却很大，从管网运行的角度，十分有必要对这些管网中大用户的用水规律进行调查。
目前，供水企业大用户用水管理主要存在以下问题：1、抄表周期内无法及时发现水表何时发生损坏。
目前各大水司的抄表周期一般为1个月，如果在这个周期内，水表因故障发生停表未及时发现，每个月所带来的水量损失将是一个不小的数字。
2、检定周期内无法有效判断计量何时失准。
一般水司管辖内的大表检定周期为2年。
而在此期间内因没有充分的数据加以分析，很难判断计量是否准确。
以DN150旋翼式水表为例，若由于水垢沉积等原因造成示值误差偏慢10%，每天所损失的水量就是120 M3，若周检期内，有半年处于这种状态，水量损失将达到21840 M3。
3、配表不合理。
由于大口径管路的流量普遍难以预判，因此设计时如何合理配表是当前供水企业非常头疼的问题，经常出现“大口径小流量、小口径大流量”现象，水表在非正常工作下运行，自然产生先天性失效。
4、不可避免地存在“人情水”现象。
5、水费回笼较慢，影响水司资金运作效率。
综上所述，大表远传监控系统的最终目标为：降低供水公司产销差率，提供经营管理水平。
二、大客户用水监测系统1、系统组成本系统主要由四部分组成：监控中心、GPRS/GSM 网络、现场监测终端、计量水表（流量计）。
2、大客户用水监测系统软件水表或流量计水表或流量计水表或流量计该软件采用B/S结构设计，由系统信息管理、基础信息管理、流量监测管理、巡检报修管理、数据查询管理、用水统计报表、用水分析曲线、高级分析管理等主要功能模块组成。
支持SQL数据库，支持局域网、广域网上浏览操作。
远程抄表系统、远程抄表系统方案
目录
• 系统概述与目标 • 技术架构与选型 • 硬件设备及部署 • 软件功能实现 • 系统测试与验收 • 培训、维护与支持服务 • 项目风险管理与应对措施
01
系统概述与目标
远程抄表系统定义
远程抄表系统是一种利用先进的通信 技术和计算机网络技术，实现对用户 用电、用水、用气等仪表数据进行远 程自动抄录和管理的系统。
数据展示模块
实时数据展示
通过图表、曲线等形式，实时展示计量表的最新数据。
历史数据查询
提供历史数据查询功能，用户可查看过去任意时间段的计量表数 据。
数据报表生成
根据用户需求，生成各类数据报表，如用量统计表、费用结算表 等。
05
系统测试与验收
测试方法
1 2 3
黑盒测试
通过输入测试数据，检查系统是否能够正确地进 行抄表、数据处理和报表生成等操作。
感谢您的观看
THANKS
性能测试用例
设计针对不同场景下的 性能测试用例，如大量 用户同时在线、大量数 据并发处理等，以验证 系统的性能和稳定性。
安全测试用例
设计针对系统安全性的 测试用例，如用户身份 验证、数据传输加密、 防止SQL注入等，以确 保系统的安全性。
系统性能评估
响应时间
评估系统在抄表、数据处理和 报表生成等操作的响应时间是
04
软件功能实现
数据采集模块
实时采集
通过远程通信技术，实时 获取电表、水表等计量表 的数据。
定时采集
按照设定的时间间隔，定 期采集计量表的数据。
触发采集
在特定事件或条件下，如 计量表数据异常、用户请 求等，触发数据采集。
数据处理模块
数据清洗
全无线抄表系统方案 (2)
武汉力拓达科技有限公司
产品背景
1、随着城市化建设进程的不断加快，现代住宅小区也朝着高档化、 智能化的方向发展，传统的人工抄表模式已经不能满足。 2、为了摆脱千头万绪的有线抄表系统，我们总是在为用户寻找更好 的抄表解决方案。 3、经过长期的研发与验证，武汉力拓达科技有限公司推出了全无线 抄表监控系统，彻底解决供水部门营业抄收各种问题。
可识别以下问题
1、倒流
2、强磁干扰
3、拆卸
抄表模式
1、GPRS远程抄表(全自动化抄表） 2、手持机式现场抄表（半自动化抄表）
GPRS全自动模式
Internet WEB 因特网
GPRS
楼栋1抄表中心Fra bibliotek楼栋2
楼栋3
楼栋4
手持机现场半自动模式
抄表中心
楼栋1
楼栋2
楼栋3
楼栋4
标准
1、水表的技术参数应符合GB/T778-2007、
JJT162-2009《冷水水表》
2、中华人民共和国城镇建设行业标准CJ/T1882004《户用计量仪表传输技术条件》
主要优点
零安装量，6年免维护 数据准确合格率100% 抄收合格率100% 10年以上设计使用寿命 无需外接电源
具体特点
1、全无线自组网设计，整个系统不需要一根电缆线。 2、真正的无线实时监控水表，可查看每小时的用水数据。 3、使用寿命长，内置电池设计使用寿命10年以上，大大超过水表使用更 换周期。整个网络无需外接220V电源，确保长期使用更安全。 4、 计数准确合格率100%，无线远传水表采用霍尔效应传感器，在电路 设计上不仅可以判断水表正反转，同时还可以监控水表反转累计量，保证 了水表的机械度数与电子读数始终保持一致。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
无线远传水电表远程抄表系统方案(带IC卡控制)篇一：无线远程抄表监测系统方案无线远程抄表监测系统方案（利用中国移动GPRS/SMS无线上网方式）适用于各计量点（变电站、台区变、关口表、大用户等）一、开发背景随着无线通信数字网络的发展，无线远程自动抄表已成为发展的必然趋势，其应用领域极为广阔，尤其是在油田各计量点，其优势更为突出。
目前，油田各变电站分布点多面广，其远程抄表大多仍沿用有线传输方式，线路维护量很大。
为保证传输质量，若采用专线方式，投资成本太高；若与变电所的电力调度电话线公用，通讯时经常发生冲突，既影响了数据的传输也对电调部门的正常工作造成了干扰，并且此种方式对通讯部门程控交换机正常、稳定的运行也有一定的影响。
采用中国移动GPRS/SMS无线数字网的通讯方式，很好地解决了远程抄表数传路由的瓶颈问题。
二、系统简介北京旭航电子新技术有限公司利用中国移动GSM无线公网提供的GPRS/SMS无线上网数传服务业务,自主开发了无线远程抄表监测系统，该系统是由计量点（变电站、台区变、关口表等）端的GPRS无线集中抄表终端（ESL-8000系列）和配套的数据处理中心组成，数据处理中心包括数据采集服务器、数据处理服务器、宽带网接入设备和管理软件。
系统的中心管理软件为网络版，它把采集的抄表监测数据和报警信息经处理后，存放在大型的数据库服务器中，计算机工作终端可以通过多种网络通道（局域网、internet网、GPRS网等）对其进行查询浏览。
另外，系统中心还为用户提供直接用手机上网方式进行查询浏览。
在自动抄表系统中，ESL-8000系列抄表终端自动进行定时抄表，铁电存储，定时上报，小时上报等一系列抄表上报工作；同时也能及时响应来自中心的即时抄表命令；抄表终端自动完成对计量点端电能表数据的高精度采集。
抄表终端所采集计量点端数据主要包括电能量信息：如表底的峰、谷、平、尖峰电量、最大需量、ABC三相的累计失压时间等；抄表终端所采集计量点端的非电能量数据包括失电、失压、失流等事件信息。
系统所抄录的电能表表底数据和电量，能够作为电费结算依据，直接用于核算电费、计算母线电量平衡和线损分析的管理，并可用于用电市场的负荷预测。
系统根据所抄录的事件信息，能够提供供电可靠性统计（掉电记录）和电压合格率监测功能。
在供电局自动化系统满足要求的情况下，抄表终端还能够能接收自动化系统的开关刀闸信号，进行旁路的自动替代。
营销管理信息系统、MIS和负荷控制系统联网，进一步提高供电营销和运行的整体管理水平。
三、典型用户该系统是由本公司自主开发，并由大港油田集团公司供水供电公司提供试验环境下完成的。
大港油田所属的变电站在天津和河北两地分布很广，由于中国移动提供的GPRS无线数据通讯业务，在国内跨省市不加收漫游费，所以该方式完成自动抄表监测，其运营费用最低。
目前该系统已投入使用五年，系统运行稳定可靠，并取得可观的经济效益。
四、应用范围该系统适用于各类电能计量点（变电站、台区变、关口表、大用户等）。
五、效益分析? 减少运营成本：节省大量的纸张、餐旅费、出车费及车辆损耗。
? 及时发现计量异常，及时处理，半年收回投资，效益明显：由于变电所内出口线路负荷一般都比较大，应用此无线远程抄表系统能够及时发现电能计量中出现的异常情况，如电能表失准或损坏、盗电等问题，极大地缩短发现和处理异常的时间，最大限度地减少损失。
依据以往处理此类问题的经历，预计半年内就可以收回全部投资。
无线远程抄表数据对电调部门的实时分析各线路负荷也有很重要的意义。
六、系统构成? 数据采集：由ESL-8000系列抄表终端完成，具有一路独立RS485接口，支持多种抄表通讯规约；? 数据传输：利用中国移动的GPRS/SMS无线数字网络，GPRS设为主通道，SMS为备用，通讯协议为TCP/IP,UDP；? 数据处理：由数据处理中心完成，它包括数据采集服务器、数据处理服务器、宽带接入或私有APN接入设备等；? 数据浏览：数据处理中心提供手机和计算机两种浏览方式。
图一 GPRS网络+internet网络构成的数据传输网络图七、GPRS/CSD数传方式的系统特性? 本系统以GPRS上网数传方式为主要通讯方式，SMS上网数传方式为备用通讯方式。
? 采用先进的无错码数字通讯方式，避免了通讯过程中的数据丢失或错码。
通信速率为9600bps，最高可达115000bps；? 利用中国移动的GSM/GPRS无线通讯网，无需线路投资和维护费用；? GPRS/SMS无线通讯模块有效防雷击；? 设备安装便捷，施工工程量小；? 运营费用固定：按已有的包月模式，中国移动能为供电局提供15-25元的GSM固定月租费；? 高速接入通道：利用供电局与中国移动之间现成的通讯干线，呼叫接入速度快；? GSM网络提供的GPRS/CSD服务，由于其覆盖广、通信可靠性高、使用经济，特别适合自动抄表监测系统。
八、ESL-8000系列远程抄表终端主要特点? 与电表通信支持电力电力标准DL/T645、精正达等多种电表规约； ? 抄表终端通过RS485接口抄读多功能电子式电能表数据的各种用电信息，并分类存储；抄表终端的RS485接口能与多至32块电能表进行集中数据采集。
? 定时抄表：用户任意设定抄表时间，抄表终端在到该时间时统一抄表，并冻结保存所有该抄表数据。
? 定时上报：用户可任意设定定时上报时间，抄表终端在到该时间时自动上报定时抄表数据。
? 小时上报：抄表终端每到整点是自动上报即时抄表数据，并检查定时上报是否已完成，如发现因网络故障问题尚未完成自动进行补报工作。
? 自动校时：自动接收中心服务器发来校时数据，自动修改时钟，使其保持准确。
? 数据铁电存贮：抄表终端的初始化参数及每天的定时抄表数据，使用高性能的铁电存储器存放，对电表的多项定时抄表数据可长时间保存,以备日后恢复使用。
? 掉电保存功能：数据≥10年，参数改变时，不改变数据的完整性。
? 盗电报警功能：通过对现场电能表数据的实时监测判断，及时发现盗电用户并上报中心。
? 失电报警功能：三相全失电时自动报警，终端有备用电源，在一定时间内维持系统正常运行。
? 自动补报功能：抄表终端保存8天的抄表数据。
当通讯网络出现短期故障，又恢复正常时，系统自动补报缺失数据。
九、数据处理中心功能特点? 中心构成：采用数据采集服务器/数据处理服务器相结合模式，数据库选用SQL Server；? 数据采集服务器采用双硬盘镜像；? 中心软件提供对各抄表计量点的初始化、电表轮换、即时抄表、定时抄表时间设定、定时上报时间设定；? 中心软件具有完善的电能表底数及换表管理，并具有自动月结统计、报表打印功能；? 中心可对采集终端的GPRS无线上网通讯状态实时监测浏览； ? 中心软件允许用户对电网线损率、用户用电异常的报警参数值范围进行设置，当发生报警，中心自动弹出报警信息提示窗口； ? 用户可任意选择设定电网各线路的线损、线损率、回收率、母线平衡度的组合方案，系统自动按设定方案计算生成分析报表； ? 负控数据接口、电费数据库接口、电网线损及母线平衡度自动计算；? 各种图表、曲线显示，电量、异常等报表分析，完善的日志、密码管理；? 中心软件提供B/S方式（广域网internet、局域网）浏览，用户可随时通过计算机终端上网浏览抄表数据、电网线损率、母线平衡度、用电异常、三相电的失压时间、失流时间、换表记录等相关信息。
? 中心软件提供手机浏览功能，用户可随时通过手机上网浏览抄表数据、线损率、用电异常、三相电的失压时间等相关信息。
篇二：浅谈燃气表远程无线抄表和控制系统的应用浅谈燃气表远程无线抄表和控制系统的应用Talking about the Gas Meter Wireless Remote Meter Readinggand Control System郑州燃气集团侯凤林摘要：本文通过对燃气表远程无线抄表和控制系统运行情况的跟踪，对大量数据进行了比对分析，论述了远程抄表系统的优缺点，希望对相关公司能有所借鉴。
关键词：燃气表远程无线抄表和控制系统一次抄表成功率准确率故障率优缺点1前言随着城市燃气事业的发展以及人民生活水平的提高，燃气居民用户迅猛增加，郑州燃气公司抄表收费的矛盾日益突出。
现行燃气费回收所采取的传统的抄表员按月入户抄表，人工收费的办法，日益成为燃气公司改善效益、提高管理水平的障碍。
目前郑州燃气用户超过70万户，销售总量超过1.2亿m3，占总销售气量的1/3，抄表人员近100人，抄表员月入户定额在2500户，其工作强度大，效率低且工资、福利及设施管理费用不断增加，该办法收费使得企业在燃气购销结算上不同步，占用企业大量的资金，而且燃气公司与用户之间还容易发生纠纷。
对于燃气用户而言，既要按预约时间在家等候，还要受抄表人员入户打扰，此外人情抄表，人情收费，人为盗气，燃气表故障漏气更使燃气公司的燃气输损越来越大。
为兼顾用户与燃气管理部门的诸多利益，做到简化操作程序，方便用户。
提高企业管理形象，减轻企业负担，降低企业的经济成本。
自2021年以来，郑州燃气公司一直探索远程抄表方式。
2021年，公司进行了直读式燃气表远程抄表系统的应用试点，对远程抄表系统有了初步认识，取得了一定经验和实际运行数据，但由于是有线远传方式。
效果并不太理想，而近几年无线远传方式正在大量投入试验和使用，因此2021年年初，公司在总结、分析了前期直读式燃气表远程抄表系统（有线远传）基础上，选择无线远程抄表系统进行安装，并根据用户实际情况，在2021年新安装天然气用户中，选取了192户燃气用户作为项目试点。
2远传无线抄表和控制系统的安装结合公司的用户管理实际，采用基于采集器/手抄器的无线远传抄控系统方案，即：该试验小区共4栋楼16个单元194户居民（实际安装天然气用户为192户），每2个单元安装1台采集器，每个采集器收集24台燃气表的数据。
每个无线燃气表每天向设定的采集器发送3次数据（平均8h发1次），再由抄表人员拿手抄器对每个采集器进行数据采集，手抄器也可以直接对无线燃气表采集数据并控制燃气表开关阀门，手抄器采集到的数据上传给系统管理机。
小区工作模式见图1.燃气销售管理系统手持机终端采集器采集器采集器表3.系统工作原理介绍远程无线抄表控制系统主要是通过计算机管理系统，实现抄录、计费、报警（用户家中需安装固定可燃气体报警器）、控制等功能，该系统主要由无线智能燃气表、手抄器、采集器、系统管理软件等4部分构成。
其中主要部件的工作原理如下：该系统中计量表具是以无线传输工作，由无线燃气表以定时或定量的形式向采集器送燃气表的用气量及燃气表的运行状况，采集器的数据内容以无线传输的方式由手抄器接收，该手抄器所接收到的全部信息，可以直接导入安装有本系统管理软件的计算机中进行信息储存。
