磷酸铁锂电池产品说明书
磷酸铁锂电池基本参数
磷酸铁锂电池基本参数磷酸铁锂电池（LiFePO4电池）是一种锂离子电池，具有高能量密度、长循环寿命和良好的安全性能。
它已被广泛应用于电动汽车、储能系统和便携电子设备等领域。
在了解磷酸铁锂电池的基本参数之前，我们先来了解一下它的结构。
一、磷酸铁锂电池结构磷酸铁锂电池由正极、负极、电解液和隔膜组成。
正极材料采用磷酸铁锂（LiFePO4），负极材料通常为石墨（C），电解液是锂盐溶液，隔膜用于隔离正负电极。
二、磷酸铁锂电池基本参数1. 额定电压（Nominal Voltage）：磷酸铁锂电池的额定电压为3.2伏特（V）。
这是电池在标准条件下的电压输出值。
2. 额定容量（Nominal Capacity）：磷酸铁锂电池的额定容量通常以毫安时（mAh）或安时（Ah）来表示。
它代表了电池在一次完全充放电循环中所能释放的电荷量。
3. 充电电压范围（Charge Voltage Range）：磷酸铁锂电池的充电电压范围一般为2.8V至3.6V。
超出这个范围可能会导致电池损坏或安全问题。
4. 最大充电电流（Maximum Charge Current）：磷酸铁锂电池的最大充电电流是指电池能够接受的最大充电速率。
一般来说，充电电流越大，充电时间越短，但同时也会增加电池的温度升高和寿命缩短的风险。
5. 最大放电电流（Maximum Discharge Current）：磷酸铁锂电池的最大放电电流是指电池能够提供的最大电流输出能力。
超过最大放电电流可能会引起电池过热、容量损失甚至发生安全事故。
6. 充放电温度范围（Temperature Range）：磷酸铁锂电池的充放电温度范围是指电池能够正常工作的温度范围。
一般而言，磷酸铁锂电池的工作温度范围为-20℃至60℃。
7. 循环寿命（Cycle Life）：磷酸铁锂电池的循环寿命是指电池能够完成的充放电循环次数。
磷酸铁锂电池具有较长的循环寿命，一般可达2000次以上。
8. 能量密度（Energy Density）：磷酸铁锂电池的能量密度是指电池单位体积或单位质量所储存的能量。
TP5000 数据手册说明书
南京拓微集成电路有限公司NanJing Top Power ASIC Corp.数据手册DATASHEETTP5000(2A开关型4.2V锂电池/3.6V铁锂电池充电器)概述TP5000是一款开关降压型单节锰锂电池/磷酸铁锂电池充电管理芯片。
其QFN16超小型封装与简单的外围电路，使得TP5000非常适用于便携式设备的大电流充电管理应用。
同时，TP5000内置输入过流、欠压保护、芯片过温保护、短路保护、电池温度监控、电池反接保护。
TP5000具有宽输入电压，对电池充电分为涓流预充、恒流、恒压三个阶段，涓流预充电电流、恒流充电电流都通过外部电阻调整，最大充电电流达2A。
TP5000采用频率800kHz的开关工作模式使它可以使用较小的外围器件，并在大电流充电中仍保持较小的发热量。
TP5000内置功率PMOSFET、防倒灌电路，所以无需防倒灌肖特基二极管等外围保护。
TP5000的恒流功能，也可以用在2串锂电池或4串干电池输入，恒流驱动0.5-7W白光LED。
特性■单节4.2V锰锂或3.6V磷酸铁锂电池充电■内置功率MOSFET,开关型工作模式，器件发热少，外围简单■可编程充电电流，0.1A--2A■可编程预充电电流，10%--100%■无需外接防倒灌肖特基二极管■宽工作电压，最大达到9V■两路LED充电状态指示■芯片温度保护，过流保护，欠压保护■电池温度保护、电池反接停机、短路保护■开关频率800KHz，可用电感2.2uH-10uH ■自动再充电功能■小于1％的充电电压控制精度■涓流、恒流、恒压三段充电，保护电池■采用QFN164mm*4mm超小型封装绝对最大额定值■输入电源电压（VIN）：10V■BAT：-4.2V～9V■BAT短路持续时间：连续■最大结温：145℃■工作环境温度范围：-40℃～85℃■贮存温度范围：-65℃～125℃■引脚温度（焊接时间10秒）：260℃应用■便携式设备、各种充电器■智能手机、PDA、移动蜂窝电话■MP4、MP5播放器、平板电脑■矿灯■电动工具■白光LED驱动典型应用图1TP5000为4.2V锂离子电池1.5A充电（150MA预充）应用示意图图2TP5000为3.6V 磷酸铁锂电池1.5A 充电（150MA 预充）应用示意图封装/订购信息16引脚4mm*4mmQFN16封装顶视图（散热片接地不可接其他电位）订单型号TP5000-QFN16器件标记TP5000实物图片TP5000功能方框图图3TP5000功能框图电特性表1TP5000电特性能参数凡表注●表示该指标适合整个工作温度范围，否则仅指T A =25℃，VIN=6V，除非特别注明。
磷酸铁锂电池使用指导201112
通信电源磷酸铁锂电池的使用原则(3)
我司开关电源系统与无BMS模块
对无BMS的铁锂电池应用，我司持反对态度。如用户坚持，需要明确告知用户应 用风险
我司开关电源监控仅调整均浮充电压、电池组下电参数，参数推荐同前，但 需要得到电池厂家及BMS厂家及客户确认避免今后扯皮。 我司开关电源下电只是针对整组电池的下电，在电池一致性较差情况，无法 实现单体的过放保护，应用风险大 我司开关电源对单体过充情况无法了解，也无法针对单体过充有任何转浮充 或限流等措施，不能有效地避免单体过充，应用有风险
用户需要定期进行电池维护，对落后电池进行更换。由于做不到实时监控，
处理会有滞后，可能出现严重后果。
对温度的一点补充
磷酸铁锂电池在低温下（<-5degC）存在较大应用风险。因此对严寒地区要考虑 电池加热装置，否则需要告知用户应用风险 目前不建议在东三省使用磷酸铁锂电池
户外电源磷酸铁锂电池的使用原则
第一阶段：电压快速上升或下降，到一个相对稳定的平台。
第二阶段：在一次相对稳定的电压平台，充电或放电。
第三阶段：充电时，电压快速上升，此时充入电量已经很少，但却很容易造成电池过充电， 需要控制充电电压。放电时，电压快速下降，此时可放出的电量很少，但却很容易造成电 池过放电，需要控制EOD点。
铁锂电池高温性能、循环寿命与体积重量远优于铅酸电池，相对于通信电源，户外电 源应用铁锂电池好处更多，推广前景更好 相关原则（我司Bபைடு நூலகம்S/他司BMS/无BMS）同通信电源磷酸铁锂电池的使用原则，参 数推荐如下，电池下电点提高，充电限流点提高
电池节 数 磷酸 铁锂 电池 16 均充电 压 3.55* 16 = 56.8V 浮充电 压 3.4 * 16 = 54.4V 充电限流点 负载下 电 3.15 * 16 = 50.4V 电池下 电 2.8* 16 = 44.8V 母排欠 压 50.8V 母排过 压 57.6V
通信用磷酸铁锂电池安全技术要求说明书
ICS ICS 29.200CCSM 41CAICI 中国通信企业协会团体标准T/CAICI XXXX—XXXX通信用磷酸铁锂电池安全技术要求Safety Technical Specification for LiFePO4 Battery System forTelecommunications征求意见稿XXXX-XX-XX发布XXXX-XX-XX实施目次前言 (II)1 范围 (1)2 规范性引用文件 (1)3 术语、定义、缩略语及安全分级 (2)3.1 术语及定义 (2)3.2 缩略语及符号 (4)3.3 安全风险等级描述 (4)4 产品要求 (6)4.1 使用环境要求 (6)4.2 环境温度、湿度及大气压力要求 (6)4.3 充放电条件 (6)4.4 外观及标识 (7)4.5 电池单体要求及电池系统能量保持率 (8)4.6 PACK要求 (8)4.7 BMS要求 (9)4.8 电磁兼容 (16)4.9 监控管理系统要求 (17)4.10 灭火功能 (17)4.11 机柜 (19)5 安全可靠性要求 (19)5.1 电安全要求 (19)5.2 机械安全要求 (20)5.3 热安全要求 (20)5.4 环境可靠性要求 (20)6 测试通用条件及方法 (20)6.1 一般条件 (20)6.2 测量仪器要求 (21)6.3 检测准备 (21)6.4 产品要求检测方法 (22)6.5 安全可靠性要求检测方法 (34)7 抽样及检测规则 (38)8 标志、包装、运输及存储 (40)8.1 标志 (40)8.2 包装 (40)8.3 运输 (40)8.4 储存 (40)附录A 冒烟释放速率测试方法 (41)前言本文件按照GB/T 1.1-2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件由中国通信企业协会团体标准管理委员会提出并归口。
本文件主要起草单位：中国移动通信集团设计院有限公司本文件参加起草单位：华为数字能源技术有限公司、应急管理部天津消防研究所、浙江南都电源动力股份有限公司、双登集团股份有限公司、北京鲸耀科技有限公司、哲弗智能系统（上海）有限公司、陕西坚瑞消防安全设备有限公司、深圳光宇电源科技有限公司本文件主要起草人：刘宝昌、李玉昇、张瑜、罗永强、相佳媛、张晓亮、孙全、朱静、杨睿、李宝利、马建明、于东兴、崔海浩、王亮、杜增虎、秦东年本文件为首次发布。
3.2V5Ah磷酸铁锂电池使用方案
b、容量：容量≥4700mAh 每50mAh为一档；
c、内阻：≤9mΩ；
B、针对运行1年至3年的车辆：
a、电压：2.80-0.005V -2.85+0.005（不含）V； 2.85-0.005V -2.90+0.005（不含）V；
3.00-0.005V -3.05+0.005（不含）V； 3.05-0.005V -3.10+0.005（不含）V；
3.10-0.005V -3.15+0.005（不含）V； 3.15-0.005V -3.20+0.005（不含）V；
b、容量：容量≥4000mAh 每50mAh为 一档；
c、内阻：≤15mΩ
⑦配档（售后使用）：
A、针对运行1年以内的车辆：
a、电压：2.80-0.005V -2.85+0.005（不含）V；2.85-0.005V -2.90+0.005（不含）V；
2.90-0.005V -2.95+0.005（不含）V；2.95-0.005V -3.00+0.005（不含）V；
3.00-0.005V -3.05+0.005（不含）V；3.05-0.005V -3.10+0.005（不含）V；
1、 适用范围：
本方案适用于售后服务部使用的磷酸铁锂电池的分容及配档。
2、售后用电池分类：
①运行1年以内的车辆：使用新电池。
②运行1年以上的车辆：使用一次低压电池、二次低压电池、低容电池、售后拆解电池（售后拆解时需注明电池运行年限）。
3、方案
锂电池说明书有关锂电池使用的注意事项

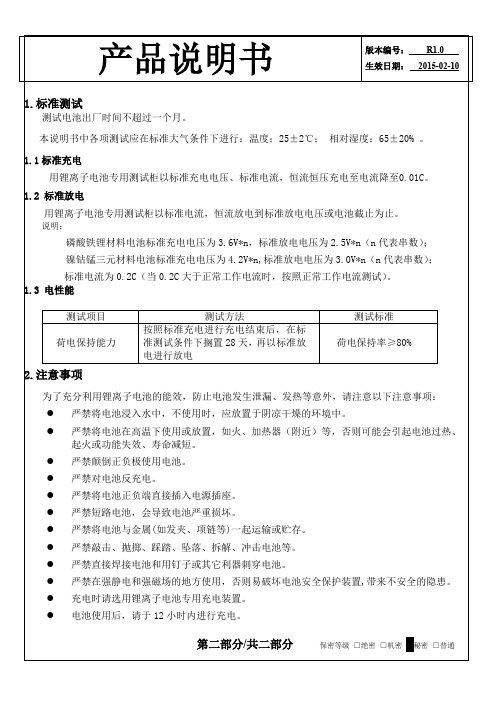

1.标准测试测试电池出厂时间不超过一个月。
本说明书中各项测试应在标准大气条件下进行：温度：25±2℃；相对湿度：65±20%。
1.1标准充电用锂离子电池专用测试柜以标准充电电压、标准电流，恒流恒压充电至电流降至0.01C。
1.2 标准放电用锂离子电池专用测试柜以标准电流，恒流放电到标准放电电压或电池截止为止。
说明：磷酸铁锂材料电池标准充电电压为3.6V*n，标准放电电压为2.5V*n（n代表串数）；镍钴锰三元材料电池标准充电电压为4.2V*n,标准放电电压为3.0V*n（n代表串数）；标准电流为0.2C（当0.2C大于正常工作电流时，按照正常工作电流测试）。
1.3 电性能测试项目测试方法测试标准荷电保持能力按照标准充电进行充电结束后，在标准测试条件下搁置28天，再以标准放电进行放电荷电保持率≥80%2.注意事项为了充分利用锂离子电池的能效，防止电池发生泄漏、发热等意外，请注意以下注意事项：●严禁将电池浸入水中，不使用时，应放置于阴凉干燥的环境中。
●严禁将电池在高温下使用或放置，如火、加热器（附近）等，否则可能会引起电池过热、起火或功能失效、寿命减短。
●严禁颠倒正负极使用电池。
●严禁对电池反充电。
●严禁将电池正负端直接插入电源插座。
●严禁短路电池，会导致电池严重损坏。
●严禁将电池与金属(如发夹、项链等)一起运输或贮存。
●严禁敲击、抛掷、踩踏、坠落、拆解、冲击电池等。
●严禁直接焊接电池和用钉子或其它利器刺穿电池。
●严禁在强静电和强磁场的地方使用，否则易破坏电池安全保护装置,带来不安全的隐患。
●充电时请选用锂离子电池专用充电装置。
●电池使用后，请于12小时内进行充电。
●充电电流不得超过规定的最大充电电流，使用高于规定电流充电将可能引起电池的损伤。
●放电电流不得超过规定的最大放电电流，使用高于规定电流放电将可能引起电池的损伤。
●电池长期未使用可能会因其自放电特性而使其处于过放电状态。
磷酸铁锂电池技术规范书_2012_V5
磷酸铁锂电池技术规范书2011年11月一、概述磷酸铁锂电池（以下简称铁锂电池）作为一种新型的后备电源解决方案，已逐步应用于通信领域。
目前，通信领域所使用的铁锂电池基本为48V系列，应用场景多见于室内分布式基站、室内微蜂窝基站、应急通信车、无法解决承重的租用站等，视地区的最低气温条件以及室外机柜的保温条件，也可应用于室外一体化基站，具有延长设备寿命、节约维护成本，减少空间占用、减少停电掉站等优点。
二、产品技术指标铁锂电池应满足IEC61000-4-3等级 B的要求，具体指标如下：2.1 工作条件要求（1）环境温度：-20～+60℃；（2）贮存温度：-40～+80℃；（3）相对湿度：5%～95%RH；（4）海拔：不超过2000m；2.2 配置及安装要求（1）配置：可满足六组或更多电池模块并联；（2）安装：可插入标准机柜安装、架式安装、挂墙安装。
2.3 容量标定及放电时间要求请说明产品额定容量的具体定义，如48V50AH表示工作电压48V，额定容量为50AH。
放电时间=额定容量/直流负载电流数（其中额定容量的大小取决于铁锂电池的环境温度）。
2.4 充电性能指标（1）铁锂电池系统在使用前应进行补充充电，在环境温度25℃±2℃的条件下，以0.3C3的电流充电，当铁锂电池电压达到充电限制电压56.4V时，或者充电电流小于或等于0.01C3时，停止充电。
说明：0.3C3，即0.3倍的C3对应的放电电流，例如50AH 的蓄电池，0.3C3为5A。
（2）出厂的铁锂电池系统开路电压应大于49（V），最高值应不超过56.4Ｖ，请具体说明电池单体数量和性能参数。
2.5 温度特性指标应满足以下温度条件下的放电容量工作环境温度为-20℃以下时，电池保护，容量为零；工作环境温度为-10℃时的容量，应不低于该电池实际容量（25℃时的额定容量）的80%；工作环境温度为+25℃时的容量，应按照电池100%的额定容量进行放电；工作环境温度为60℃时的容量应不低于该电池实际容量（25℃时的额定容量）的95%。
磷酸铁锂电池 9
磷酸铁锂电池 9.6v规格书
以下是磷酸铁锂电池9.6V的规格书：
1. 电池型号：磷酸铁锂电池 9.6V
2. 标称电压：9.6V
3. 公称容量：XXX（单位：mAh）
4. 公称能量密度：XXX（单位：Wh/kg）
5. 电池净重：XXX（单位：g）
6. 最大充电电压：10.8V
7. 最大充电电流：XXX（单位：A）
8. 最大放电电流：XXX（单位：A）
9. 充电截止电压：8.4V
10. 放电截止电压：6.0V
11. 循环寿命：XXX（单位：次）（特定放电深度下的循环次数）
12. 充电温度范围：0~45℃
13. 放电温度范围：-20~60℃
14. 储存温度范围：-20~45℃
15. 默认充电电流：XXX（单位：A）
16. 充电方法：恒流恒压充电；充电截止条件为恒流充电电流达到设定截止电流，并且电池电压达到截止电压。
17. 放电方法：恒流放电；放电截止条件为电池电压达到设定截止电压。
18. 安全保护功能：过充保护、过放保护、过流保护、短路保护、高温保护等。
19. 形状尺寸：XXX（单位：mm）
20. 电池极性：正极（+）、负极（-）
21. 适用领域：广泛用于电动工具、电动车辆、太阳能储能系统等领域。
此为磷酸铁锂电池9.6V的基本规格书，具体规格可能会根据不同厂商、产品型号有所差异，建议在购买时查阅相关产品手册或与厂商咨询以获得准确的规格信息。
3.2v磷酸铁锂电池参数
3.2v磷酸铁锂电池参数3.2V 磷酸铁锂电池是一种高性能、环保的锂电池，以其高安全性、长寿命和环保特性受到广泛关注。
以下是对3.2V 磷酸铁锂电池参数的详细介绍：1. 电压：3.2V3.2V 磷酸铁锂电池的电压为3.2V，相较于其他类型的锂电池，如三元锂电池，具有更稳定的电压输出。
这使得磷酸铁锂电池在保证性能的同时，具有更低的自放电率。
2. 容量：1000mAh3.2V 磷酸铁锂电池的容量通常为1000mAh，这意味着在正常使用条件下，电池可以提供1000 毫安时的电流。
这种容量可以满足大部分电子设备的需求，如智能手机、平板电脑等。
3. 能量密度：较高磷酸铁锂电池的能量密度较高，相较于传统的镍氢电池和镍镉电池有明显优势。
高能量密度使得磷酸铁锂电池在相同体积和重量条件下，具有更长的续航能力和更高的功率输出。
4. 安全性：较高3.2V 磷酸铁锂电池具有较高的安全性，得益于其独特的正极材料和稳定的化学性质。
磷酸铁锂正极材料在充放电过程中具有较好的热稳定性，能够有效防止过充、过放和短路等安全隐患。
5. 循环寿命：长磷酸铁锂电池具有较长的循环寿命，经久耐用。
在正常使用条件下，磷酸铁锂电池可循环充电1000 次以上，使用寿命长达10 年。
6. 环保性：无污染3.2V 磷酸铁锂电池采用环保材料制成，生产过程中无污染排放。
此外，磷酸铁锂电池废弃后可回收处理，对环境友好。
7. 适用范围：广泛磷酸铁锂电池适用于各种电子设备，如智能手机、平板电脑、笔记本电脑、电动汽车等。
此外，磷酸铁锂电池在储能、太阳能发电、风能发电等领域也有广泛应用。
8. 充电方式：多样3.2V 磷酸铁锂电池可以采用多种充电方式，如充电宝、USB 接口、车载充电器等。
在充电过程中，电池性能稳定，充电效率高。
9. 温度适应性：较好磷酸铁锂电池在低温环境下具有较好的性能，-20℃至60℃的温度范围内均可正常使用。
但其性能在高温环境下有所下降，建议避免长时间暴露在高温条件下。
12V磷酸铁锂保护板规格书
19.保护均衡板与电池组连接方法：
20.均衡板工作特点: 21.保护均衡板放置方式： 22.单体电池电压均衡度: 23.保护均衡板最大工作温升: 24.保护均衡板适用工作环境温度范围: 25.保护板使用功率管最高承受电压值: 26.保护均衡板过温度保护功能:
ห้องสมุดไป่ตู้
采用电阻放电的均衡原理，电池组在单体电池充电到3.5V时会开始进行均衡 工作。均衡电流约80mA,温升约55°C,本产品出厂时是采用独特的封胶工艺 的，从而使得它能满足各种恶劣环境条件下的工作,故具有防盐雾、防水汽 、防水溅、防潮湿、防沾污、防腐烛、防震动的功能。适合容量误差在± 0.5%以内的锂电池组.
2.50V± 80mV(保护延迟时间：0.1秒）(释放电压：所有电池 回复到2.8V± 80mV后即自动复位)
10.0V± 0.3V(释放电压：回复到11.2V± 0.3V后即自动 5.整体过放电锂电池组最低电压保护值: 复位) 6.保护板额定放电工作电流值: 50A 7.保护板最大放电工作电流值: 100A(持续5秒以内） 8.保护板允许最大充电工作电流值: 40A 9.保护板过电流保护阀值1: 120A± 20A（过电流保护关断时延迟时间：5秒左右） 10.保护板过电流保护阀值2: 150A± 30A（过电流保护关断时延迟时间：50毫秒左右） 11.保护板输出短路电流保护阀值: 360A± 70A（短路保护关断时延迟时间：500微秒左右） 12.过放电保护/过电流保护/短路保护后 断开所有负载或充电或按复位开关或工作电流回复 复位方式: 到正常电流5秒左右后即自动复位 13.保护均衡板工作最大静态电流值: 100uA（单体电池电压3.2V以上） 14.保护均衡板工作最大静态电流值: 50uA（单体电池电压2.0V以下） 15.保护板工作最大内阻值: 0.65毫欧（单体电池电压2.5V以上） 16.保护均衡板最大尺寸: (L)40X(W)150X(H)8mm 17.保护均衡板最大重量: 300.0g 18.保护均衡板对电池适用范围: 适用于单体容量为2--15AH的4节相串联的磷酸铁锂电池组
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、适应范围 (3)
二、电池的维护和保养 (3)
三、使用注意事项 (3)
四、运输注意事项 (4)
五、贮存 (4)
六、常见故障判断 (5)
七、电池的基本参数 (5)
八、产品示意图 (6)
九、典型充放电曲线图 (7)
十、不同温度下的放电曲线图 (7)
十^一、不同倍率放电曲线图 (9)
一、适应范围
本产品说明书适用于XX提供的磷酸铁锂电池产品，同时本说明书提供的产
品符合：Q/SHB004-2010企业标准的各项要求(标准以中华人民共和国储能蓄
电池标准GB22473-2008和即将下发的新标准草稿为基础制定)。
二、电池的维护和保养
(1)按照安装手册完成电池的安装后，在电池首次放电前，应先将电池充
满电，然后再使用。
在电池完全充放电 3〜5次后，电池即可达到最大容量。
(2)当电池电量不足时，应及时充电，这样将有益于延长电池寿命。
如果不及时充
电，让电池长时间处于缺电状态下将会影响电池的使用寿
命。
若电池需要长时间搁置，最好使电池处于半电状态，并且每2个
月对电池进行充电一次，充电时间为一小时。
(3)电池应安装在空气流通、干燥、清洁的环境中；充电时应避免火源、
易燃物品接近并断开负载(关闭用电设备)。
(4)电池的工作环境温度为5〜40C(最佳工作环境温度为15〜35C),
若在此温度范围之外，电池性能发挥可能会有所变化，直观表现是电池容量变
化，或者设备运行时间变化，这是正常现象。
(5)不能使用有机溶剂清洗电池外壳。
电池发生意外火灾时，不能使用二
氧化碳灭火，而应使用四氯化碳之类的灭火器具或者沙土灭火。
(6)电池是消耗品，电池的寿命是有限的。
请用户在电池容量表现低于额定容量的
80%寸，及时更换电池。
三、使用注意事项
为了防止电池出现泄漏、异常发热、着火、性能降低、爆炸等事故，请按如下规范正确使用电池。
对因没有按本说明书规定操作而导致的意
夕卜，本公司概不负责。
(1)轻拿轻放避免剧烈震动。
(2)不要将电池及其配件浸入水或其他液体中，并注意防潮。
(3)应避免电池组正负输出端短路。
(4)禁止拆卸电池。
拆卸电池可能会使内部短路，引起内部物质分解，起
火，爆炸等。
此外，拆卸电池可能会使电池电解液泄露；如果有电解液溅到皮
肤，眼睛或身体的其他部位，请立即用清水冲洗，并马上去看医生。
(5)禁止将废旧电池投入火中，否则会产生爆炸等危险事故。
(6)如果出现电池损坏、变形、电解液泄漏或闻到异味及其他不正常现
象，不要再使用该电池；请将其送交厂家授权处或有关机构妥善处理。
另外，泄
露电解液的电池应远离火源，避免引起爆炸。
(7)电池更换。
应由电池供应方来更换安装电池，使用者不得擅自更换。
(8)禁止私自拆卸。
用户不得私自拆卸电池组及充电器，否则，由此原因
造成的损失，我公司概不负责。
四、运输注意事项
(1)电池组适应于汽车、火车、飞机等运输方式，但在运输过程中应避免日晒、雨淋和
剧烈震动。
(2)电池组要用绝缘防震材料包装，并标识有易碎字样的标贴，避免途中颠簸造成电池
组的损坏。
(3)应使电池组极柱向上，并标识好向上标贴，切勿倒放、侧放等。
(4)电池组在运输装卸过程中一定要轻拿轻放，切勿随意抛掷，避免碰撞。
(5 )运输时切勿将重物压在电池组上，避免挤压造成电池组地损坏。
(6)不可与易燃、易爆及尖锐的金属物品等混合运输。
五、贮存
电池应贮存在温度为5C〜+40C，相对湿度w 90%(40C± 2C)的清洁、干燥、通风的环境中，应避免与腐蚀性物质接触，远离火源及热源。
并且应使电池处于约50%〜
60%勺半电状态。
为防止电池过放，每 2 个月对电池充电一小时左右。
六、常见故障判断
磷酸铁锂电池一般故障情况解决办法:
七、电池的基本参数
八、产品示意图单位：mm
九、典型充放电曲线图
十、不同温度下的放电曲线图
(1)-20 C放电曲线图：
(2)20 C 放电曲线图:
ft Ifl/Min.
(3)55 C 放电曲线图：
Ift 线说明* R 类鱼放电曲线 2, 温度…20P 3. 截止电压.41.6V
1.U
30.0 6Q r a 9Q,Q 1&0.Q TWJ.O
曲线说明¥
1、类甲；放41曲线 2> 温度'20X?
3. 戡止电乐r 4L6V
曲线说明;
K类型:放电曲线
2、温麼：55 C
3、截止电压* 41.6V
4、放电容艮208 24 AH
3M 4% 50!S
60* 70K 8O5i 溉
100« 110«
容量百分出
十^一、不同倍率放电曲线
图
rr
o
zn- 5
o
电压m z
30+0 fiQ.Q 40 fl tPILO ISO «
时弭/Min.
i] I j; I I I I i i。
