公差大作业2011
公差试题及答案
公差试题及答案一、单项选择题（每题2分，共20分）1. 公差是指（）。
A. 允许的误差范围B. 零件的尺寸C. 零件的精度等级D. 零件的加工方法答案：A2. 下列哪个单位不是公差单位（）。
A. 微米B. 毫米C. 厘米D. 米答案：C3. 标准公差等级分为（）级。
A. 10B. 12C. 14D. 16答案：C4. 公差等级IT12表示（）。
A. 精密B. 较精密C. 一般D. 粗糙5. 基本偏差是指（）。
A. 零件尺寸与基本尺寸之间的差值B. 零件尺寸与标准尺寸之间的差值C. 零件尺寸的最大偏差D. 零件尺寸的最小偏差答案：A二、填空题（每题2分，共20分）1. 公差等级IT12的公差值为______。
答案：±0.05mm2. 基本偏差代号“a”表示______。
答案：下偏差3. 公差等级IT8的公差值为______。
答案：±0.02mm4. 基本偏差代号“h”表示______。
答案：上偏差5. 公差等级IT7的公差值为______。
答案：±0.01mm三、判断题（每题1分，共10分）1. 公差等级越高，公差值越大。
（）答案：×2. 基本偏差代号“g”表示上偏差。
（）答案：×3. 公差等级IT5的公差值比IT6的公差值小。
（）4. 基本偏差代号“u”表示下偏差。
（）答案：√5. 公差等级IT11的公差值为±0.10mm。
（）答案：×四、简答题（每题5分，共10分）1. 简述公差等级IT6和IT7的区别。
答案：公差等级IT6的公差值比IT7的公差值小，表示IT6的精度要求更高。
2. 基本偏差代号“h”和“u”分别表示什么含义？答案：基本偏差代号“h”表示上偏差，即零件尺寸的最大偏差；“u”表示下偏差，即零件尺寸的最小偏差。
五、计算题（每题10分，共40分）1. 已知某零件的基本尺寸为50mm，基本偏差代号为“h”，公差等级为IT7，求该零件的上偏差和下偏差。
公差作业

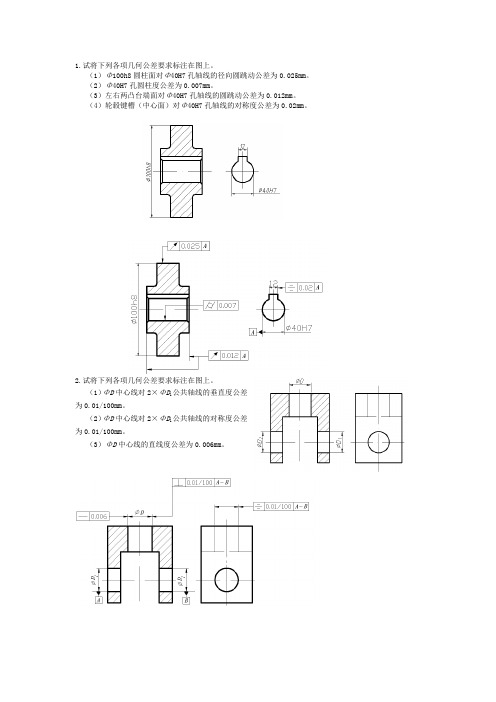

（1）Φ100h8圆柱面对Φ40H7孔轴线的径向圆跳动公差为0.025mm。
（2）Φ40H7孔圆柱度公差为0.007mm。
（3）左右两凸台端面对Φ40H7孔轴线的圆跳动公差为0.012mm。
（4）轮毂键槽（中心面）对Φ40H7孔轴线的对称度公差为0.02mm。
2.试将下列各项几何公差要求标注在图上。
（1）ΦD中心线对2×ΦD1公共轴线的垂直度公差
为0.01/100mm。
（2）ΦD中心线对2×ΦD1公共轴线的对称度公差
为0.01/100mm。
（3）ΦD中心线的直线度公差为0.006mm。
（1）圆锥面A的圆度公差为0.008mm、圆锥面素线的直线度公差为0.005mm，圆锥面A的中心线对Φd 轴线的同轴度公差为Φ0.015㎜。
（2）Φd圆柱面的圆柱度公差为0.009㎜，Φd中心线的直线度公差为Φ0.012㎜。
（3）右端面B对Φd轴线的圆跳动公差为0.01㎜。
4.试将下列各项几何公差要求标注在图上。
（1）左端面的平面度公差为0.012㎜。
（2）右端面对左端面的平行度公差为0.03㎜。
（3）Φ70孔按H7遵守包容要求。
（4）4×Φ20H8孔中心线对左端面及Φ70㎜孔轴线的位置度公差为Φ0.15㎜（要求均匀分布），被测中心线的位置度公差与Φ20H8尺寸公差的关系应用最大实体要求。
5.改错：。
几何量公差作业及辅导
外螺纹：M20—5g6g—S
内螺纹：M20×1.5左—6H 内外螺纹配合时：M20×2—6H/5g6g—S
齿轮图样标注
例：7 GB/T10095.1
齿轮图样标注
例：8-8-7 GB/T10095.1
或： 8（Fp 、fpt 、Fα）、7 （Fβ） GB/T10095.1
三、齿轮坯公差
• 作业3-2 3-3 3-4 3-5 3-6
• • • • • • • • •
查表计算配合Ф30H7/g6中： 孔、轴公差； 极限偏差； 极限尺寸； 极限间隙或过盈； 平均间隙或过盈； 配合公差； 判断配合类型； 尺寸公差带图。
齿轮
花键图样标注示例
内、外花键标注示例
• 矩形花键的尺寸公差带代号和配合代号 按照花键规格规定的次序标注，即 N×d×D×B。即： • 内花键：6×28H6×32H10×7H9 • 外花键：6×28g5×32a11×7f7
H6 H10 H9 34 7 • 花键副： 6 28 g5 a11 f7
答案
补充
• ①Φ16H9孔的圆柱度公差为 0.01mm；其内孔轴线对Φ30H7 孔轴线的平行度公差为0.025mm； • ②端面A的平面度公差为0.01mm； • ③Φ36H8孔轴线对Φ30H7孔轴线 的同轴度公差为Φ0.020mm； • ④端面C对Φ16H9孔轴线的垂直 度公差为0.05mm。
作业4243?图1补充?30孔的圆柱度公差为001mm?50圆柱面轴线对30孔轴线的同轴度公差为002mm?50圆柱面轴线直线度公差为002mm?凸台左端面对30孔轴线垂直度公差为003mm?凸台上均布4个10小孔轴线对30孔轴线凸台右端面位置度公差为01mm

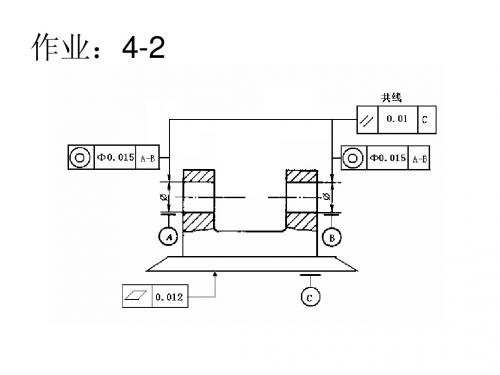

作业：4-2
4-3
公差复习题练习题答案
公差复习题练习题答案1. 题目：若一个等差数列的首项为3，公差为5，求该数列的第8项。
答案：根据等差数列的通项公式，第n项的值为 \(a_n = a_1 + (n-1)d\)，其中 \(a_1\) 是首项，\(d\) 是公差，\(n\) 是项数。
将题目中给出的数值代入公式，得到 \(a_8 = 3 + (8-1) \times 5 = 3 + 35 = 38\)。
因此，该数列的第8项是38。
2. 题目：计算等差数列1, 4, 7, ...的前10项和。
答案：等差数列的前n项和公式为 \(S_n = \frac{n}{2}(a_1 +a_n)\)，其中 \(a_1\) 是首项，\(a_n\) 是第n项，\(n\) 是项数。
首先计算第10项 \(a_{10} = 1 + (10-1) \times 3 = 28\)，然后代入前n项和公式，得到 \(S_{10} = \frac{10}{2}(1 + 28) = 5\times 29 = 145\)。
所以，该数列的前10项和为145。
3. 题目：已知等差数列的第5项是20，第8项是32，求该数列的首项和公差。
答案：设该等差数列的首项为 \(a_1\)，公差为 \(d\)。
根据等差数列的通项公式，第5项 \(a_5 = a_1 + 4d = 20\)，第8项 \(a_8 =a_1 + 7d = 32\)。
通过解这两个方程，可以得到 \(d = 3\) 和\(a_1 = 8\)。
因此，该数列的首项是8，公差是3。
4. 题目：求等差数列2, 5, 8, ...中，前n项和首次超过100的最小n值。
答案：首先需要找到等差数列的前n项和公式 \(S_n =\frac{n}{2}(2a_1 + (n-1)d)\)，其中 \(a_1 = 2\)，\(d = 3\)。
将数值代入公式，得到 \(S_n = \frac{n}{2}(4 + 3n - 3) =\frac{n}{2}(3n + 1)\)。
高职 专业 公差答案(A卷)
-----------------------------密 封 线---------------密 封 线---------------密 封 线--------------------------------------------- 晋中职院期末考试试题参考答案和评分细则 2010—2011学年第一学期 考试科目： 公差配合与测量技术 A 卷 本试题适用于：高 职 机电、机械 专业 0901-0907、0901-0903 班 一、填空题：（每空1分，共30分） 1. 幅度， 间距， 曲线， 幅度 2.随机误差， 系统误差 ，粗大误差 3. 工作量规， 验收量规， 校对量规 4.普通螺纹， 传动螺纹， 密封螺纹 5.计算法， 试验法， 类比法 6. 越小, 7. 基孔制, 基轴制 8. 计量器具误差, 测量方法误差, 测量环境误差, 人员误差 9. 形状, 大小, 方向, 位置 10．过盈， 间隙， 过渡 二、选择题（下列各题的备选答案中只有一个是正确的，请把正确答案填在括号中，每空2分，共20分） 1.A 2.B 3.B 4.C 5.A 6.C 7.B 8.A 9.A 10.B 三、判断题（正确的作记号“√ ”，错误的作记号“×”。
每空1分，共10分。
） 1√ 2 √ 3× 4√ 5 √ 6√ 7√ 8× 9 × 10× 四、名词解释 (每小题4分,共20分) 1. 独立原则: 被测要素在图样上给出的尺寸公差与形位公差各自独立,应分别满足各自要求的公差原则 。
2. 基本偏差: 用以确定公差带相对于零线位置的上偏差或下偏差,称为基本偏差。
一般以公差带靠近零线的那个偏差作为基本偏差。
3. 随机误差：在一定测量条件下，多次测量同一量值时，其数值大小和符号以不可预定的方式变化的误差。
4. 包容要求：指被测要素处处为于具有理想形状的包容面内的一种公差要求，该理想形状的尺寸为最大实体尺寸。
公差原则11月10
φ30h7 E φ30
1）包容要求 实质：当要素的实际尺寸偏离最大实体尺寸，允许其形状误差增大。——补偿
关系。 特点： 1）实际要素的体外作用尺寸不得超出最大实体尺寸 2）当要素的实际尺寸处处为最大实体尺寸时，不允许有任何形状误差。 3）当要素的实际尺寸偏离最大实体尺寸，其偏移量补偿给形位误差。 4）要素的局部实际尺寸不得超出最小实体尺寸。
包容要求适用于单一要素的形状公差，如圆柱表面或两 平行表面。其理想边界为最大实体边界。
采用包容要求的合格条件为：体外作用尺寸不得超过最大实 体尺寸，局部实际尺寸不得超过最小实体尺寸。
即
轴 dfe≤dM=dmax 孔 Dfe≥DM＝Dmin
da≥dL＝dmin Da≤DL=Dmax
形状偏差 加测量值 =最大实 体
应用：仅用于形状公差，主要用于需要严格保证配合 性质的场合。用最大实体边界保证最小间隙或最大过 盈，最小实体尺寸防止间隙过大或过盈过小。
2.最大实体要求(MMR)最大实体要求是从装配互换性基础 上建立起来的，主要应用在要求装配互换性的场合。常用于零 件精度低（尺寸精度、形位精度较低），配合性质要求不严， 但要求能自由装配的零件，以获得最大的技术经济效益。最大 实体要求只用于零件的中心要素（轴线、圆心、球心或中心平 面），多用于位置度公差。
包容要求用于关联要素（零几何公差） 被测要素采用最大实 体要求或最小实体要求时，其给出的形位公差值为零，用“0 M” 或“0 L”。
备注：f表示中心要素的形位公差、t表示被测实际要 素的形位公差。da表示局部实际尺寸。
备注：f表示中心要素的形位公差、t表示被测实际要 素的形位公差。da表示局部实际尺寸。
备注：f表示中心要素的形位公差、t表示被测实际要 素的形位公差。da表示局部实际尺寸。
