220KV双母线接线倒母线操作方法
浅谈倒母线操作中的几个关键点
浅谈倒母线操作中的几个关键点摘要：倒母线操作是对双母线接线方式而言。
双母线接线结构复杂、投资费用大、易误操作。
但双母线接线有着灵活的运行及运用方式，供电可靠性高，可以轮流检修母线而不使供电中断，有着扩建、检修方便的优点，因此双母线接线运行方式得到了广泛的应用。
关键词：倒母线；等电位；互联压板；控制电源倒母线操作是指在双母线接线方式系统中，将一条母线上的变压器或者线路倒至另一条母线上运行。
比如220kV、110 kV、35 kV双母线接线方式。
双母线接线倒母线操作是一项重要而又复杂的操作，技术要求较高的操作，操作危险性较大，稍有不慎，就会导致误操作事故发生。
倒母线操作要求每一步的操作、监护、检查都必须到位，要求运行值班人员在操作过程中能综合运用各方面的专业知识，多方面的考虑问题，才能做到安全准确规范的操作。
倒母线操作在母线的送电、停电以及母线上的设备在两条母线间的倒换等。
母线是设备的汇集场所，连接元件多，操作工作量大，十几近二十多个间隔在母线上连接，不管是正常春秋查检修工作，还是事故后倒母线工作，操作前必须做好充分准备，操作要注意运行方式及其它条件的变化。
本文重点分析倒母线操作中的几个关键点。
一、等电位操作等电位是指电位相等的两点，因其电位差为零，故两点间无电流通过。
①合母联断路器；②检查母联断路器在合好位置；③断开母联断路器控制电源。
这三条是倒母线实现等电位操作必备的重要安全技术措施，熟练掌握，操作时不出现差错。
1.母联断路器在合闸位置在倒母线过程中，只有等电位操作，才不会出现带负荷拉合隔离开关。
要保证等电位操作，母联断路器必须在合闸位置，两条母线电压数值相同，电压差等于零，故不会产生电弧，此时将母线隔离开关合上或拉开不会存在危险。
即便一条母线上起始端的隔离开关和另一条母线上最末端间存在较小的火花产生，但并无危险，所以母联断路器处于合闸位置时，通过合上或拉开隔离开关将负荷电流进行转移非常安全。
为了降低电压差，进而有效抑制小火花产生，在进行倒母线操作时，不管是事故情况下倒母线，还是正常检修情况下倒母线，应采用在同一间隔“先合后拉”的原则，即将某一元件的隔离开关合于一条母线后，随即拉开另一母线的隔离开关，完成之后再操作下一个间隔，这样还可以有效避免拉合隔离开关时因带负荷而出现误操作事故。
倒母线及旁路代主变操作要点解析
倒母线及旁路代主变操作要点解析倒母线及旁路代主变操作要点解析关键词双母线倒母线旁路代主变一、基本理论概述1、概述：变电站电气主接线是由变压器、开关、刀闸、互感器、母线、避雷器等电气设备按一定顺序连接的，用以表示汇集、分配电能的电路。
并且要求电气主接线可以保证必要的供电可靠性和电能质量、要具有一定的灵活性和方便性、要具有经济性、要具有发展和扩建的可能性。
2、双母线接线的优点：（1）可轮流检修母线而不使供电中断。
（2）当一母线故障后，能迅速切至另一条母线恢复供电。
（3）检修任一回路的母刀时，只要将该刀闸的回路和母线同时停电即可，不影响其它回路的供电。
（4）调度、扩建、检修方便。
3、双母带旁路的特点：具有双母的优点，另外当线路（主变）开关检修时，该线路（主变）仍能继续供电。
4、双母带旁路的缺点：（1）操作复杂，易发生误操作（不但要切换一次，而且二次的交流电压、电流、压板要切换）。
（2）投资费用大（一般当线路≧5条时，才装设专用旁路）。
（3）占地面积增大，配电装置构架增大。
二、变电运行工区500KV、220KV变电站主接线形式汇总变电站500kV220kV110kV35kV10kV三堡3/2双母线任庄3/23/2单母分段九里山双母线双母代旁单母分段贺村双母代旁双母代旁单母分段潘家庵双母代旁双母代旁双母代旁郎山双母线双母线单母分段沙庄双母代旁双母线单母分段桃园双母代旁双母代旁单母分段带旁路赵山双母代旁双母代旁双母代旁三、变电运行工区目前可以进行旁路代主变的变电站统计变电站电压等级主变保护配置220kV110kV九里山√PST-1200(双套)贺村√√PST-1200(双套)潘家庵√√WBZ-03(单套)沙庄√PST-1200(双套)桃园√√RCS-978(双套)赵山√√RCS-978(双套)注：“√”表示可进行旁路代主变操作四、倒母线操作解析：倒母线操作对于变电站是一项非常频繁而又非常复杂的操作，稍有不慎。

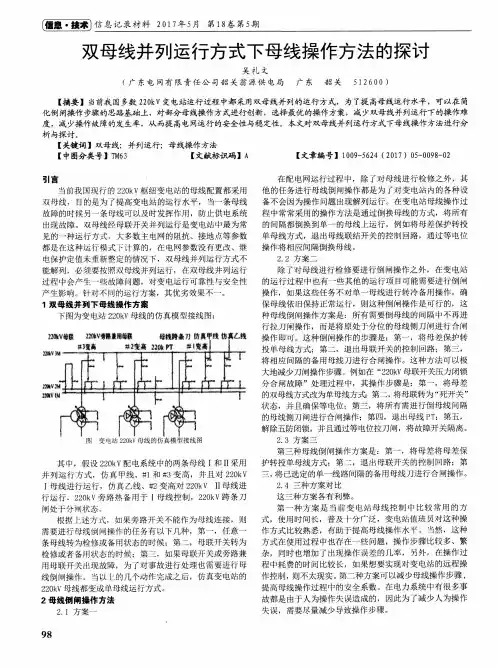

双母线并列运行方式下母线操作方法的探讨
