地板辐射采暖设计说明书
低温热水地板辐射采暖工程技术规程
低温热水地板辐射采暖工程技术规程》 ()耐高温聚乙烯（PE-RT ）管道系统低温热水地板辐射采暖工程技术规程一、总则1 、为了在低温热水地板辐射供暖工程的设计、施工及验收中做到技术先进、经济合理、安全适用和确保质量，特制定本规程。
2 、本规程适用于民用或工业建筑内，低温热水地板辐射供暖工程的设计、施工及验收。
散热器供暖系统或生活用水系统的户内支管，采用本规程所涵盖的管材敷设于地面垫层内时，可执行本规程。
3 、管道系统的设计、施工及验收，除执行本规程外，还应符合现行国家标准《采暖通风及空气调节设计规范》﹙GBJ19 ﹚、《采暖与卫生工程施工及验收规范》﹙GBJ242 ﹚和其它有关标准、规范或规定。
二、术语1 、低温热水地板辐射供暖﹙Low-temperature hot water floor radiant heating ﹚以不高于70 ℃的热水作热媒，将加热管埋设在地板中的低温辐射供暖。
2 、铝塑复合管﹙Polyethylene-aluminium compound pipe ﹚内层和外层为密度≥0 ．94g ／c ㎡的聚乙烯或乙烯共聚物、中间层为增强铝管、层间用热熔胶紧密粘合为一体的管材。
用作地板辐射采暖的加热管，内外层均为应为聚乙烯，通常以PAP 标记。
3 、耐高温聚乙烯﹙Resistant high temperture polyethylene pipe ﹚以DOWLEX 2344E 添加适量助剂，经挤出成型的热塑性管材，通常以PE-RT 标记。
4 、热媒集配装置﹙Heating medium collective and distributiveunit ﹚即分水器和集水器，有一个进口﹙或出口﹚和多个出口﹙或进口﹚的筒形承压装置，使横断面的流速限制在一定范围内，并配置放气装置和各通路阀门，以控制系统流量和使各项分路流量分配均匀。
5 、地面层﹙Ground layer ﹚包括地面装饰层及其找平层。
加热电缆地面辐射供暖技术标准【模板】
吉林省工程建设地方标准 DB22DB22/T XXXX －2019加热电缆地面辐射供暖技术标准Technical specification for heating cable floor radiant heating（公示版）吉林省住房和城乡建设厅联合发布2019-XX-XX 发布 2019-XX-XX 实施吉林省市场监督管理厅吉林省工程建设地方标准加热电缆地面辐射供暖技术标准Technical specification for heating cable floor radiant heatingDB22/T XXXX－2019主编部门：吉林省建设标准化管理办公室批准部门：吉林省住房和城乡建设厅吉林省市场监督管理厅施行日期：2019年XX月XX日前言根据吉林省住房和城乡建设厅《关于下达〈2015全省工程建设地方标准及标准设计制定（修订）计划（三）〉的通知》（吉建标〔2015〕号）要求，标准编制组会同有关单位，依据国家相关标准，结合我省具体情况，并在广泛征求意见的基础上，编制本标准。
本标准的主要内容：1总则；2术语；3基本规定；4材料；5设计；6施工；7质量验收；8运行和维护。
本标准由吉林省建设标准化管理办公室负责管理，由吉林省建筑科学研究设计院负责具体技术内容的解释。
本标准执行过程中，请各单位注意总结经验，积累资料，随时将有关意见和建议反馈给吉林省建设标准化管理办公室（地址：长春市民康路519号，邮编：********，E-mail：【邮箱地址】），以供今后修订时参考。
本标准主编单位：吉林省建筑科学研究设计院吉林省光大建筑设计有限公司吉林省融和采暖科技有限公司本标准参编单位：吉林建苑设计集团吉林建筑大学设计研究院长春工程学院长春经济技术开发区建设发展局本标准主要起草人员：苏立荣韩风毅邵子平马可王云松王磊刘畅白晓光褚毅王磊臧伟仉喜超申白帆林海金胜昔本标准主要审查人员：周毅陶乐然王金灵李永红王强目录1总则 (1)2术语 (2)3 基本规定 (4)4材料 (5)4.1 一般规定 (5)4.2 绝热层材料 (5)4.3 填充层材料 (7)4.4 加热电缆辐射供暖系统材料和温控设备 (7)5 设计 (8)5.1 一般规定 (8)5.2 地面构造 (9)5.3热负荷计算 (12)5.4 地面传热量的计算 (12)5.5 室温控制 (14)5.6 电气设计 (15)6 施工 (16)6.1 一般规定 (16)6.2 绝热层的铺设 (17)6.3 加热电缆和温控系统的安装 (17)6.4 填充层施工 (18)6.5 面层施工 (19)6.6 卫生间施工 (19)6.7成品保护 (20)6.8 试验与调试 (20)7质量验收 (21)7.1 施工验收 (21)7.2 竣工验收 (21)8运行和维护 (23)附录A 辐射供暖地面构造图示 (24)附录B 加热电缆性能要求表 (26)附录C 检验批质量验收 (29)附录D 子分部工程质量验收 (30)附录E 分项工程质量验收 (31)标准用词说明 (32)引用标准名录 (33)加热电缆地面辐射供暖技术标准 (34)条文说明 (34)DB22/T XXXX-2019 (34)2术语 (37)3 基本规定 (38)4材料 (39)4.1 一般规定 (39)4.2 绝热层材料 (39)4.4 加热电缆辐射供暖系统材料和温控设备 (39)5 设计 (40)5.1 一般规定 (40)5.2 地面构造 (41)5.3 热负荷计算 (42)5.4 地面传热量的计算 (42)5.5 室温控制 (43)5.6 电气设计 (43)6施工 (45)6.1 一般规定 (45)6.3 加热电缆和温控系统的安装 (45)6.4 填充层施工 (45)6.5 面层施工 (46)6.8 试验与调试 (46)1 总则1.0.1 为推进清洁能源供暖，保证加热电缆地面辐射供暖工程质量，制定本标准。
低温热水地板辐射采暖系统施工方案
第一章工程概况本工程位于雁环路与长安南路西南方向，建筑分为地下一层，地上三十三层，框架剪力墙结构，建筑面积34410.33平方米，主体高度97.8米。
建筑物设计耐火等级为一级。
建筑结构安全等级为二级，设计使用年限为50年，抗震设防烈度为八度，地基基础设计等级为甲级，建筑抗震设防类别为丙类。
该工程由XXXX投资开发，XXXX公司设计，XXXX公司监理，XXXX公司陕西分公司承建。
第二章系统综述低温热水地板辐射采暖系统概述低温热水地板辐射采暖系统，简称地暖，是以低温热水为热媒，通过预埋在房间地面下的地暖专用热水管来加热地板，进而实现由地面向房间的散热供暖。
其所需供暖热水温度本工程设计为45~55℃。
低温热水地板辐射供暖系统以采暖房间的整个地面作为散热面，散热面积大，散热面表面温度远低于传统散热片，热量大部分以热辐射形式散出，与传统的供暖方式相比，低温热水地板辐射供暖系统具有以下优点：1、洁净、卫生、舒适地暖是热量通过地板主要以辐射的方式散热，其特点是热源面积大、温度低，对流少，不易引起扬尘，室内空气清洁卫生。
室温自下而上逐渐递减，给人以脚暖头凉的舒适感觉。
2、高效、节能、运行费用低地暖在人体受益的高度内温度较高、热媒传输热损失小、可利用低品位热源，节省能源。
维修简便。
可方便地在分水器前端（水暖井）安装计量表，从而实现分户计量。
3、地暖有较好的蓄热性由于地面层和混凝土层热容量大，因此在间歇供热的条件下，室内温度变化不明显。
4、不占室内面积易装修低温热水地板辐射采暖的热水管道，除使用中可调节的分、集水器及阀门外，全部埋在地面以下，不占任何使用面积，便于装修和家具布置。
5、使用寿命长低温热水地板辐射采暖，在设计使用条件下使用，寿命可达50年以上。
第三章系统主要材料材料介绍1、高效隔热保温层：自熄型：聚苯乙烯保温板板材，厚度20（30mm一层是采用）mm，容重不小于20kg/m³，导热系数≤0.0５w/m•k，氧指数≤30，压缩强度≥100kPa。
地辐热采暖施工方案新

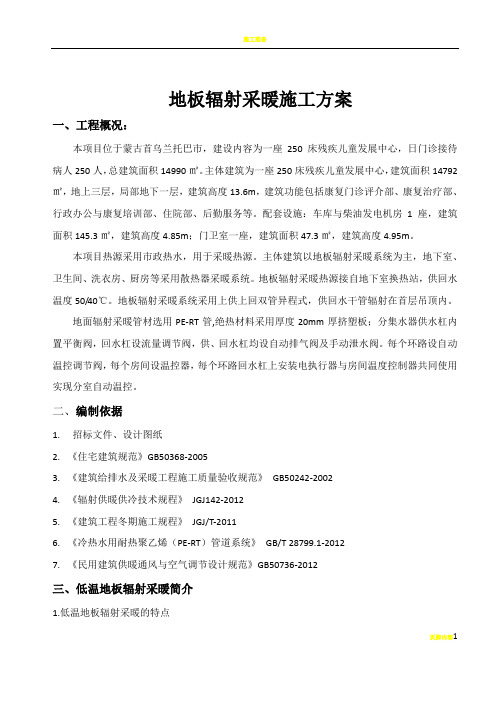

地板辐射采暖施工方案一、工程概况：本项目位于蒙古首乌兰托巴市，建设内容为一座250床残疾儿童发展中心，日门诊接待病人250人，总建筑面积14990㎡。
主体建筑为一座250床残疾儿童发展中心，建筑面积14792㎡，地上三层，局部地下一层，建筑高度13.6m，建筑功能包括康复门诊评介部、康复治疗部、行政办公与康复培训部、住院部、后勤服务等。
配套设施：车库与柴油发电机房1座，建筑面积145.3㎡，建筑高度4.85m；门卫室一座，建筑面积47.3㎡，建筑高度4.95m。
本项目热源采用市政热水，用于采暖热源。
主体建筑以地板辐射采暖系统为主，地下室、卫生间、洗衣房、厨房等采用散热器采暖系统。
地板辐射采暖热源接自地下室换热站，供回水温度50/40℃。
地板辐射采暖系统采用上供上回双管异程式，供回水干管辐射在首层吊顶内。
地面辐射采暖管材选用PE-RT管,绝热材料采用厚度20mm厚挤塑板；分集水器供水杠内置平衡阀，回水杠设流量调节阀，供、回水杠均设自动排气阀及手动泄水阀。
每个环路设自动温控调节阀，每个房间设温控器，每个环路回水杠上安装电执行器与房间温度控制器共同使用实现分室自动温控。
二、编制依据1.招标文件、设计图纸2.《住宅建筑规范》GB50368-20053.《建筑给排水及采暖工程施工质量验收规范》GB50242-20024.《辐射供暖供冷技术规程》JGJ142-20125.《建筑工程冬期施工规程》JGJ/T-20116.《冷热水用耐热聚乙烯（PE-RT）管道系统》GB/T 28799.1-20127.《民用建筑供暖通风与空气调节设计规范》GB50736-2012三、低温地板辐射采暖简介1.低温地板辐射采暖的特点地板采暖以温度不高于40-50℃的热水为热媒，在加热管内循环流动，加热地板，通过地面以辐射和对流的传热方式向室内供热的供暖方式。
这一更具人性化的采暖方式，以其舒适、卫生、保健、高效、节能、不占使用面积、使用寿命长等特点，日渐成为时尚、品味生活不可或缺的部分。
地板辐射采暖工程施工方案
地板辐射采暖工程施工方案一、工程概述地板辐射采暖工程是一种采用热水或电能在地板下产生热量的供暖方式，具有节能、环保、舒适等特点。
本施工方案旨在明确地板辐射采暖工程从施工准备到后期维护的每一步操作，确保工程质量及运行效果。
二、材料准备与检查准备所需材料，包括保温材料、辐射管道、温控系统等，并按照设计要求进行核对。
对所有材料进行质量检验，确保符合工程要求。
三、地面清理与找平清理地面，移除杂物，确保地面平整、干燥、无油污。
对不平整的地面进行找平处理，保证地面平整度在允许范围内。
四、保温层施工与铺设根据设计要求铺设保温层，确保保温材料紧密贴合地面，无缝隙。
使用专用胶带或固定件固定保温层，防止移位。
五、辐射管道安装与连接按照设计图纸铺设辐射管道，确保管道间距均匀、布局合理。
使用专用连接件连接管道，确保连接处牢固、无渗漏。
六、温控系统安装与调试安装温控设备，包括温控器、传感器等，确保安装位置准确。
进行温控系统调试，确保系统能够正常运行，温度控制准确。
七、地板铺设与调试铺设地板，确保地板与辐射管道之间的间距合适，避免损坏管道。
进行地板调试，检查地板与温控系统之间的连接是否正常。
八、系统验收与调试对整个系统进行验收，检查各部件是否安装正确、运行正常。
进行系统调试，确保系统能够在不同温度下稳定运行，满足设计要求。
九、后期维护与保养定期对系统进行检查，确保各部件运行正常，无损坏。
对系统进行保养，包括清洁、紧固松动部件等，确保系统长期稳定运行。
通过上述施工方案，可以确保地板辐射采暖工程从施工到后期维护的每一步都得到有效控制，保证工程质量和运行效果。
同时，定期对系统进行维护和保养，可以延长系统使用寿命，提高供暖效果。
地面辐射供暖施工规程
5 施工5.1.3 加热管和发热电缆应进行遮光包装后运输，不得裸露散装；在运输、装卸和搬运时，应小心轻放，不得抛、摔、滚、拖。
不得曝晒雨淋，宜储存在温度不超过40℃，通风良好和干净的库房内；与热源距离应保持在1m以上。
应避免因环境温度和物理压力受到损害。
5.1.4 施工过程中，应防止油漆、沥青或其他化学溶剂接触污染加热管和发热电缆的表面。
5.1.5 施工的环境温度不宜低于5℃；在低于0℃的环境下施工时，现场应采取升温措施。
5.1.6 发热电缆间有搭接时，严禁电缆通电。
5.1.7 施工时不宜与其他工种交叉施工作业，所有地面留洞应在填充层施工前完成。
5.1.8 地面辐射供暖工程施工过程中，严禁人员踩踏加热管和发热电缆。
5.1.9 施工结束后应绘制竣工图，并应准确标注加热管、发热电缆敷设位置及地温传感器埋设地点。
5.2 绝热层的铺设5.2.1 铺设绝热层的地面应平整、干燥、无杂物。
墙面根部应平直，且无积灰现象。
5.2.2 绝热层的铺设应平整，绝热层相互间接合应严密。
直接与土壤接触或有潮湿气体侵入的地面，在铺放绝热层之前应先铺一层防潮层。
5.3 低温热水系统加热管的安装5.3.1 加热管应按照设计图纸标定的管间距和走向敷设，加热管应保持平直，管间距的安装误差不应大于10mm。
加热管敷设前，应对照施工图纸核定加热管的选型、管径、壁厚，并应检查加热管外观质量，管内部不得有杂质。
加热管安装间断或完毕时，敞口处应随时封堵______。
5.3.2 加热管切割，应采用专用工具；切口应平整，断口面应垂直管轴线。
5.3.3 加热管安装时应防止管道扭曲；弯曲管道时，圆弧的顶部应加以限制，并用管卡进行固定，不得出现“死折”；塑料及铝塑复合管的弯曲半径不宜小于6 倍管外径，铜管的弯曲半径不宜小于5 倍管外径。
5.3.4 埋设于填充层内的加热管不应有接头。
5.3.5 施工验收后，发现加热管损坏，需要增设接头时，应先报建设单位或监理工程师，提出书面补救方案，经批准后方可实施。
地板辐射采暖系统施工方案教学文案
XXXXXXXXXXX ©目 地板辐射采暖系统施工方案
XXXXXXXXXXXX 有限公司
XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX项目经X!部 二。一八年三月
编号: 目录 第一章 综合说明 ........................................................ 1 1.1工程概况 .......................................................................... 1 1.2设计概况 .......................................................................... 1 1.3编制依据 .......................................................................... 2 1.4编制说明 .......................................................................... 2 第二章 施工部署 ............................................................ 3 2.1施工准备及管理措施 ................................................................ 3 22施工目标控制计划及保证措施 ......................................................... 4
2.3劳动力组织、投入和计划 ............................................................ 4 2.4材料组织、主要施工机械投入和计划 .................................................. 5 第三章 主要施工方法及技术要求 .............................................. 7 3.1施工工艺流程 ...................................................................... 7 3.2施工方法 .......................................................................... 7 第四章 质量保证体系及质量保证措施 ........................................ 10 4.1 质量目标 .........................................................................10 4.2质量保证体系 ..................................................................... 10 4.3质量管理程序 ..................................................................... 11 第五章 成品保护措施 ...................................................... 12 第六章 安全、文明施工及环保措施 .......................................... 13 6.1施工现场安全保卫措施 ............................................................. 13 6.2施工现场消防保卫措施 ............................................................. 16 6.3现场文明施工与环境保护措施 ....................................................... 17 第一章综合说明 1.1工程概况
德国AEULO埃沃智能电供暖系统安装和使用说明书
德国AEULO埃沃智能电供暖系统安装和使用说明书本安装和使用说明书是基于《地面辐射供暖技术规程JGJ142-2004》编写，施工安装时详情请遵照此规程。
一、AEULO埃沃发热电缆基本参数工作电压：220VAC 每延长米功率：20W/m最高工作温度：95℃允许电阻误差：-5+10%最大抗拉力：1800N 电缆直径：7.5±1mm二、基本安装说明1、AEULO埃沃发热电缆建议安装在室内混凝土下、室外的沥青或者混凝土下以及AEULO埃沃快热干式安装系统。
2、AEULO埃沃发热电缆须安装在水平地基层。
在铺设表面的材料（混凝土或者沥青）时必须首先铺设垫层或者类似东西，防止发热电缆被脚直接踩踏或被设备碾压。
但是，这个垫层铺设表面材料时千万不能浇筑到混凝土或者沥青等表面材料中。
3、用专用卡钉或者扎带等材料来固定发热电缆的安装间距，否则，发热电缆会堆积，引起局部过热以致电热系统损坏。
4、表层材料和找平层需要按照说明进行铺设以免破坏发热电缆。
5、当发热电缆安装在加固网上时，不要直接踩踏发热电缆，而且需要特别的注意和保养。
6、当表层是沥青时，温度不要超过120℃，在机器浇灌沥青和夯实沥青之前，一定要用手控制发热电缆，以免电缆堆积。
7、根据电缆的参数卡，检测发热电缆的绝缘性能，电阻值和导通性。
8、在水泥地面彻底干燥之前不要运行发热电缆，一般需要20天的养护。
如果是安装在翻新的地板或者是新型的超薄材料时，时间可相对缩短。
9、AEULO埃沃发热电缆的冷热线连接处必须安装在地板下面，而不能安装在管道或建筑物的其他部件（连接处应安装在距墙面最少20cm处）。
三、AEULO埃沃发热电缆用于地面采暖的使用说明1、AEULO埃沃智能电供暖系统必须与专用的温控器同事使用（建议采用AEULO埃沃专用温控器）2、如果您想获得舒适的环境和最佳的节能效果，您选择AEULO埃沃智能电供暖系统是最佳的选择。
地板采暖是远红外线地面低温辐射供暖系统，与专用的温控器配合将获得更舒适的取暖效果。
地板辐射采暖系统施工方案
地板辐射采暖系统施工方案一、工程准备1.1工程测量：根据建筑物的平面布置和高度来确定辐射管道的布置，并测量出辐射管道的长度。
1.2材料预备：准备好所需的材料，包括辐射管道、管件、保温层、地面材料等。
还需要对材料进行检查，确保质量符合要求。
二、管道安装2.1保温层施工：先在地面上铺设一层保温垫，并用机械方法压实，确保地面稳定平整。
2.2辐射管道安装：按照设计要求，将辐射管道布置在保温层上，采用专用工具将辐射管道连接起来，并使用扣件固定在地面上。
2.3排水系统：为了避免管道堵塞和维修，需要设置排水系统，使水能够顺畅流出。
2.4连接管路：将供水管路与辐射管道连接起来，并且安装水流量控制装置，以便控制供水的流量和温度。
三、系统调试3.1系统整体测试：管道安装完成后，需要进行整体测试，检查辐射管道的质量和安装的效果。
3.2温度调整：根据设计要求，调整供水温度和流量，控制室内温度在舒适范围内。
3.3系统调试：对系统进行调试，确保辐射采暖系统正常运行，并且没有漏水和渗水现象。
四、维护4.1定期检查：定期检查辐射管道和连接件的情况，及时发现问题并进行维修。
4.2清洗管道：定期清洗辐射管道，防止管道内部积水和污垢对系统的影响。
4.3更换部件：根据使用情况，适时更换老化的管道和连接件，确保系统的安全和稳定运行。
4.4总结经验：根据实际运行情况，总结经验教训，对系统进行优化和改进，提高采暖效果和能效。
总结：地板辐射采暖系统施工方案主要包括工程准备、管道安装、系统调试和维护四个方面。
通过科学的施工方案和细致的工作，能够确保地板辐射采暖系统的正常运行和长期稳定性，提供舒适的供暖环境。
低温地板辐射采暖系统设计交底
低温地板辐射采暖系统设计交底1. 项目背景这个文档旨在对低温地板辐射采暖系统的设计进行交底。
该系统将应用于某个具体项目，为项目中的房屋提供热舒适度。
2. 设计原则在设计低温地板辐射采暖系统时，我们遵循以下原则：- 采用简单策略：我们避免使用复杂的设计和技术，以确保系统的可靠性和易于维护性。
- 高效节能：我们注重系统的能效，使用高效的设备和建筑材料，以最大程度地降低能源消耗。
- 健康舒适：系统设计考虑到用户的舒适度和生活质量，确保室内温度的均匀分布和稳定性。
3. 设计要点在设计低温地板辐射采暖系统时，我们需要考虑以下要点：3.1 地板类型选择选择适合低温地板辐射采暖系统的地板类型，如木质地板、复合地板或石材地板。
确保地板导热性良好，能够有效地传导热量。
3.2 辐射采暖管道布置在地板下布置辐射采暖管道，管道间距要均匀，确保热能能够均匀辐射到室内空间。
管道连接要牢固可靠，避免漏水和渗漏。
3.3 控制系统设计设计合理的控制系统，包括温度控制器和循环泵。
温度控制器可以根据室内温度变化自动调节辐射采暖的供热水温度。
循环泵提供持续的水循环，确保热能能够快速传递到地板。
3.4 供热系统选择选择适合低温地板辐射采暖系统的供热系统，如热水锅炉或地源热泵。
根据项目需求和能源资源可行性进行选择，同时考虑系统的稳定性和经济性。
3.5 系统保养和维护设计系统时要考虑到维护保养的便利性，确保系统能够有效地清洁和维修。
定期检查管道和设备的运行状态，及时处理问题并进行维护。
4. 安全注意事项在进行低温地板辐射采暖系统设计和安装过程中，要遵循以下安全注意事项：- 工艺规范：按照相关的安全操作规范进行设计和安装，确保人员和财产的安全。
- 管道保护：合理保护管道免受损坏，并采取措施防止冻结和渗漏。
- 设备选用：选择符合安全标准的设备和材料，确保其耐久性和可靠性。
- 电气安全：电气部分的设计和安装要符合电气安全要求，避免火灾和触电等安全风险。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1
2020年4月19日
地板辐射采暖设计
说明书
文档仅供参考
1
2020年4月19日
目录
第一章 概述
...................................................................................................... 1
1.1设计目的 .................................................................................................. 1
1.2设计任务 .................................................................................................. 1
1.3 工程概况.................................................................................................. 1
第二章 技术参数
............................................................................................ 2
2.1 气象资料.................................................................................................. 2
2.2 室内设计参数.......................................................................................... 2
2.3 建筑参数.................................................................................................. 3
第三章 供暖热负荷计算
.............................................................................. 5
3.1起居室热负荷计算 .................................................................................. 5
3.1.1 围护结构传热耗热量计算........................................................... 5
3.1.2 冷风渗透耗热量计算................................................................... 8
3.2 其他房间负荷计算.................................................. 错误!未定义书签。
第四章 供暖系统设计
.................................................................................. 10
4.1热源条件 ................................................................................................ 10
4.2 供暖系统形式选择................................................................................ 11
4.3 加热管的选择及布置............................................................................ 11
4.3.1 塑料管材的选用......................................................................... 11
4.3.2 埋地管的敷设............................................................................. 11
4.4 低温热水地板辐射供暖散热设备的选择计算.................................... 12
4.4.1 计算方法..................................................................................... 12
4.4.2 相关房间采暖盘管计算............................................................. 14
4.4.3 地暖盘管管径及其立管管径的确定………………………….
第五章 采暖水系统设计
............................................................................ 10
5.1 系统水力计算方法................................................................................ 10
5.2 户内环路水力计算................................................................................ 10
5.3 室外管网水力计算................................................................................ 10
第六章 管道的保温
....................................................................................... 11
6.1保温管道的确定原则 ............................................................................ 12
6.2保温材料的选择 .................................................................................... 12
设计总结
........................................................................................................... 13
致谢
.................................................................................................................... 14
文档仅供参考
2
2020年4月19日
参考文献
........................................................................................................... 15
文档仅供参考
1
2020年4月19日
第一章 概述
1.1设计目的
供热工程课程设计是《供热工程》课程教学的重要环节与内
容，是在学完该这门专业课之后进行的一次重要实践训练，是理
论联系实际的重要阶段，经过这一实践性教学环节，使学生掌握
供热工程的基本理论和基本设计程序，同时也使学生学会查阅和
使用设计资料，培养和提高学生运用所学课程知识分析并解决工
程问题的能力。
1.2设计任务
完成该工程的供热系统设计，内容包括：供暖热负荷计算、
方案选择，加热盘管的敷设.水力计算、施工图绘制等。
1.3 工程概况
本工程为地处天津市一栋居民楼建筑供暖系统设计，根据业
主要求采用低温地板辐射采暖形式。建筑面积4261m2，本工程建
筑层数为地上3层，各层层高为3m。建筑高度：9m。
文档仅供参考
2
2020年4月19日
第二章 技术参数
2.1 气象资料
查阅相关文献资料查得工程地点天津市的相关气象资料如下
表所示
表2.1 室外气象参数表
地理位置
大气压力（m bar） 室外平均风速（m/s） 冬季最多风
向平均风速
北纬 东经
39°06' 117°10’ 1026.6 2.4 1.9
室外设计参数（冬季）如下表：
表2.2 室外计算参数表
冬季空调室外计算温度干球温度（℃） 冬季空调室外计算温度相对湿度 采暖室外计算温度
(℃)
-20.6 69% -7
2.2 室内设计参数
根据规范和本工程的设计特点，由于采用的是地板辐射采
暖，根据辐射采暖特点及天津市气象条件，可适当降低室内设计
温度，因此室内设计温度采用20℃。
