地板辐射采暖施工方案
地板辐射采暖系统施工方案
地板辐射采暖系统施工方案
一、引言
地板辐射采暖系统是一种通过地板表面辐射热量的方式来实现室内舒适供暖的系统。
本文将介绍地板辐射采暖系统的施工方案，包括材料准备、施工步骤和注意事项等内容。
二、材料准备
在进行地板辐射采暖系统施工之前，需要准备以下材料：
•地板辐射采暖系统管道（一般为PEX管或PE管）
•地板辐射散热板
•散热管支架
•热水循环泵
•水温调节阀
•管道连接件
•绝缘材料
•标准工具箱
三、施工步骤
1. 确定地板辐射采暖系统布局
在进行施工之前，需要根据室内布局确定地板辐射采暖系统的布置方案，包括散热板的位置和管道的走向等。
2. 安装散热管支架
根据布局方案，在地面上安装散热管支架，以支撑散热板和管道。
3. 安装散热板和管道
将散热板按照布局方案安装在散热管支架上，并连接好各个板块之间的管道。
4. 安装热水循环泵和水温调节阀
将热水循环泵和水温调节阀安装在系统中，保证热水的循环流动和温度控制。
5. 连接管道
根据布局方案，连接好散热板上的管道与热水循环泵、水温调节阀等设备之间的管道。
四、注意事项
•在施工过程中，要确保管道连接处的密封性，避免漏水现象。
•在散热板安装时，要注意散热管支架的稳固性，以防板块松动。
•在散热板和地面之间要加入绝缘材料，避免热量损失和地板受损。
五、总结
通过本文对地板辐射采暖系统施工方案的介绍，可以更好地了解这种供暖系统的构成和施工要点。
在实际施工过程中，要严格按照施工方案进行操作，确保系统的正常运行和使用效果。
低温热水地板辐射采暖系统施工方案
低温热水地板辐射采暖系统施工方案
1.设计方案：首先需要进行室内布局的设计，确定每个房间的供暖面积、供水温度和布管方案。
根据房屋的散热需求，一般采用每平米10-15瓦的供暖负荷计算来确定供水温度和布管间距。
2.材料准备：准备所需要的施工材料，包括地暖管道、分配器、控制器、水泵、水泵控制器等设备。
地暖管道一般采用PE-Xa或PE-RT管材，具有良好的耐热性和耐压性能。
3.布管施工：按照设计方案，在地面上进行地暖管的布置。
一般采用螺旋式布管方式，将地暖管均匀地铺设在保温层上，并根据需要安装分配器和温度控制器。
4.连接管道：将地暖管与供暖系统的主管道连接起来。
确保管道连接牢固，无渗漏，并根据需要安装水泵和水泵控制器，以确保水的循环和供暖效果。
5.保温层施工：在地暖管铺设完成后，需要在管道上方施工保温层，以提高地暖系统的供暖效果。
一般采用泡沫保温板或聚苯乙烯板来进行保温层的施工。
6.封闭层施工：在保温层施工完成后，需要进行封闭层的施工，将保温层封闭起来，以提高地暖系统的供暖效果。
一般采用水泥砂浆地面或地板砂浆进行封闭层的施工。
7.验收和调试：施工完成后，需要进行验收和调试，确保地暖系统的正常运行。
对供暖系统进行压力测试和温度测试，检查系统是否存在漏水和温度不均匀的问题，并进行相应的调试和修正。
低温热水地板辐射采暖系统施工方案的关键是设计合理、施工精细。
只有在设计合理的基础上，采用合适的材料和施工方法，才能确保地暖系统的正常运行和效果的达到。
此外，施工人员需要具备一定的专业知识和经验，以确保施工质量和施工安全。

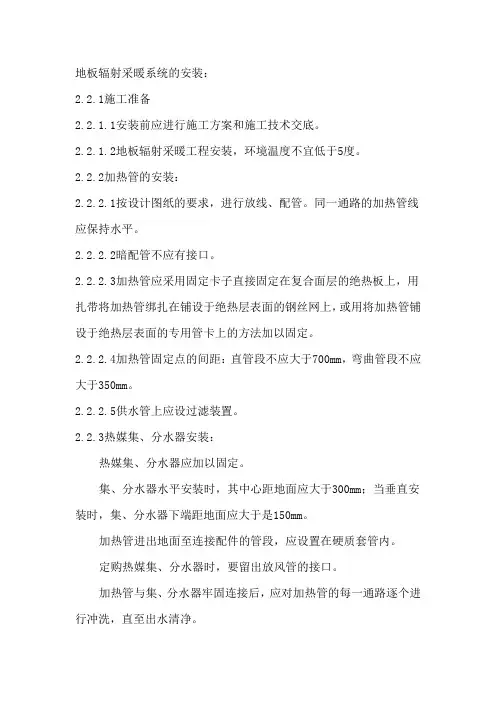

地板辐射采暖系统施工方案
地板辐射采暖系统的安装：2.2.1施工准备2.2.1.1安装前应进行施工方案和施工技术交底。
2.2.1.2地板辐射采暖工程安装，环境温度不宜低于5度。
2.2.2加热管的安装：2.2.2.1按设计图纸的要求，进行放线、配管。
同一通路的加热管线应保持水平。
2.2.2.2暗配管不应有接口。
2.2.2.3加热管应采用固定卡子直接固定在复合面层的绝热板上，用扎带将加热管绑扎在铺设于绝热层表面的钢丝网上，或用将加热管铺设于绝热层表面的专用管卡上的方法加以固定。
2.2.2.4加热管固定点的间距：直管段不应大于700mm，弯曲管段不应大于350mm。
2.2.2.5供水管上应设过滤装置。
2.2.3热媒集、分水器安装：热媒集、分水器应加以固定。
集、分水器水平安装时，其中心距地面应大于300mm；当垂直安装时，集、分水器下端距地面应大于是150mm。
加热管进出地面至连接配件的管段，应设置在硬质套管内。
定购热媒集、分水器时，要留出放风管的接口。
加热管与集、分水器牢固连接后，应对加热管的每一通路逐个进行冲洗，直至出水清净。
加热管严禁踩踏、用作支撑或借作它用；敷设加热管的地面，应设明显标志，严禁在地面上剔凿或放置高温物体。
地板辐射采暖系统的检验、调试与验收：2.2.4中间验收从加热管道敷设和热媒集配装置安装完进行试压至填充层施工完再次试压，施工单位均应会同监理共同验收，并签证。
2.2.5水压试验水压试验前，应对试压管道和有关构件采取安全有效的固定和保护。
试验压力应不小于系统静压加0.3Mpa，且不低于是0.6Mpa。
冬季进行水压试验后，宜将管道内水吹净，以免冻结。
水压试验要求：管道充满水后，进行水密性检查，升压时间不小于15min，至试验压力后，稳压1小时，观察有无漏水现象，然后补压至试验压力，15min内压力降不超过0.05Mpa。
2.2.6调试：初次通暖应缓慢升温，控制水温在25-30度范围内运行24小时，以后每隔24小时温升不超过5度，直至设计供水温度，在设计工况下连续供暖24小时，并调节每一环路水温达到基本一致为止。

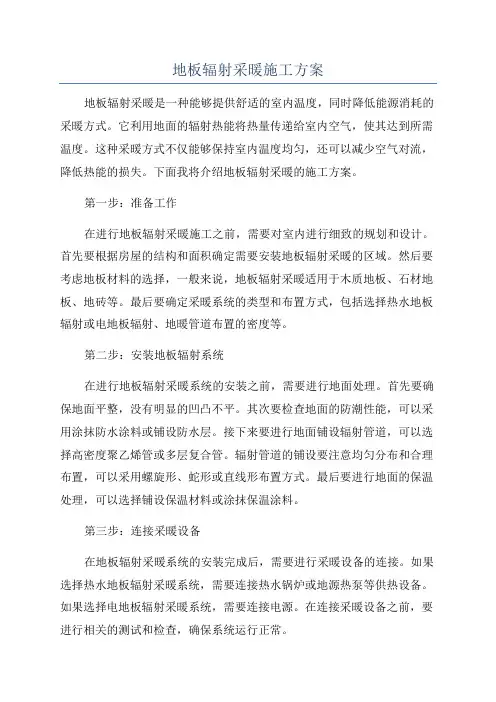

地板辐射采暖施工方案
地板辐射采暖施工方案地板辐射采暖是一种能够提供舒适的室内温度，同时降低能源消耗的采暖方式。
它利用地面的辐射热能将热量传递给室内空气，使其达到所需温度。
这种采暖方式不仅能够保持室内温度均匀，还可以减少空气对流，降低热能的损失。
下面我将介绍地板辐射采暖的施工方案。
第一步：准备工作在进行地板辐射采暖施工之前，需要对室内进行细致的规划和设计。
首先要根据房屋的结构和面积确定需要安装地板辐射采暖的区域。
然后要考虑地板材料的选择，一般来说，地板辐射采暖适用于木质地板、石材地板、地砖等。
最后要确定采暖系统的类型和布置方式，包括选择热水地板辐射或电地板辐射、地暖管道布置的密度等。
第二步：安装地板辐射系统在进行地板辐射采暖系统的安装之前，需要进行地面处理。
首先要确保地面平整，没有明显的凹凸不平。
其次要检查地面的防潮性能，可以采用涂抹防水涂料或铺设防水层。
接下来要进行地面铺设辐射管道，可以选择高密度聚乙烯管或多层复合管。
辐射管道的铺设要注意均匀分布和合理布置，可以采用螺旋形、蛇形或直线形布置方式。
最后要进行地面的保温处理，可以选择铺设保温材料或涂抹保温涂料。
第三步：连接采暖设备在地板辐射采暖系统的安装完成后，需要进行采暖设备的连接。
如果选择热水地板辐射采暖系统，需要连接热水锅炉或地源热泵等供热设备。
如果选择电地板辐射采暖系统，需要连接电源。
在连接采暖设备之前，要进行相关的测试和检查，确保系统运行正常。
第四步：试运行和调试在地板辐射采暖系统安装和连接完成后，需要进行试运行和调试。
首先要启动采暖设备，检查系统运行情况。
然后要进行温度调节，根据室内温度的实际需求进行调整。
同时要注意检查系统的运行稳定性和能源消耗情况，保证系统的正常运行和高效利用。
第五步：使用和维护在地板辐射采暖系统正式投入使用后，要定期进行系统的维护和保养。
首先要清洁地板表面，保持地板的整洁和光滑。
其次要检查辐射管道的连接和密封情况，确保没有漏水现象。
同时要定期检查采暖设备的运行情况和能源消耗情况，进行必要的维修和调整。

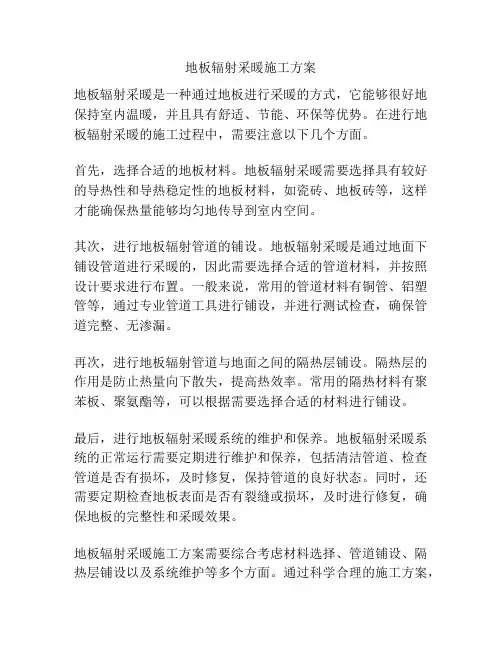

地板辐射采暖施工方案
地板辐射采暖施工方案
地板辐射采暖是一种通过地板进行采暖的方式，它能够很好地保持室内温暖，并且具有舒适、节能、环保等优势。
在进行地板辐射采暖的施工过程中，需要注意以下几个方面。
首先，选择合适的地板材料。
地板辐射采暖需要选择具有较好的导热性和导热稳定性的地板材料，如瓷砖、地板砖等，这样才能确保热量能够均匀地传导到室内空间。
其次，进行地板辐射管道的铺设。
地板辐射采暖是通过地面下铺设管道进行采暖的，因此需要选择合适的管道材料，并按照设计要求进行布置。
一般来说，常用的管道材料有铜管、铝塑管等，通过专业管道工具进行铺设，并进行测试检查，确保管道完整、无渗漏。
再次，进行地板辐射管道与地面之间的隔热层铺设。
隔热层的作用是防止热量向下散失，提高热效率。
常用的隔热材料有聚苯板、聚氨酯等，可以根据需要选择合适的材料进行铺设。
最后，进行地板辐射采暖系统的维护和保养。
地板辐射采暖系统的正常运行需要定期进行维护和保养，包括清洁管道、检查管道是否有损坏，及时修复，保持管道的良好状态。
同时，还需要定期检查地板表面是否有裂缝或损坏，及时进行修复，确保地板的完整性和采暖效果。
地板辐射采暖施工方案需要综合考虑材料选择、管道铺设、隔热层铺设以及系统维护等多个方面。
通过科学合理的施工方案，
可以保证地板辐射采暖的正常运行，提高室内温暖度，为人们提供舒适的生活环境。
低温热水楼面辐射采暖地板施工方案
低温热水楼面辐射采暖地板施工方案1.准备工作：a.确定供暖面积：首先需要测量房间的面积，确定需要安装地板供暖的区域。
b.准备材料和设备：选择适用的辐射板、供暖管道、衔接件、水泥砂浆等材料，并准备好安装工具如切割机、铺设工具等。
2.地面处理：a.清理地面：清除地面上的杂物和灰尘，确保地面干净。
b.翻修不平坦表面：如果地面存在不平坦的情况，需要进行翻修处理，确保地面平整。
c.防潮处理：根据需要，在地面上涂抹一层防潮剂，防止水分渗透到地板下。
3.安装辐射板：a.辐射板安装：将辐射板按照需要的面积和形状切割，并逐一安装在地板上。
辐射板之间要保持间隙，以便后续安装管道。
b.固定辐射板：使用合适的固定件将辐射板固定在地面上，确保辐射板稳固。
4.安装供暖管道：a.确定管道布置：根据供暖区域的大小和需求，确定供暖管道的布置方案。
b.安装管道：按照布置方案，逐一安装供暖管道在辐射板间。
管道的连接处要使用衔接件进行连接，确保密封性能。
5.测试管道连通性：a.管道测试：在安装完管道之后，进行管道的压力测试，确保管道连接处没有漏水现象。
b.系统调试：测试管道连通性后，可以进行整个供暖系统的调试，确保系统正常工作。
6.覆盖地面材料：a.敷设隔热层：在供暖管道上方敷设一层隔热层，以减少热量的损失。
b.铺设地面材料：在隔热层上铺设所需的地面材料，可以选择木地板、瓷砖等。
7.系统验收：a.检查系统：在施工完成后，对整个供暖系统进行检查，确保系统运行正常。
b.温度测试：通过温度计等工具，对不同区域的温度进行测试，确保供暖效果符合预期。
总结：低温热水楼面辐射采暖地板施工方案涉及到地面处理、辐射板安装、供暖管道安装、系统测试和覆盖地面材料等步骤。
在施工过程中，需要严格按照规范进行操作，确保系统的安全性和供暖效果。
在施工之前，可以根据实际情况进行工艺设计和材料选择，以获得更好的供暖效果。
地板辐射采暖工程施工方案
地板辐射采暖工程施工方案一、工程概述地板辐射采暖工程是一种采用热水或电能在地板下产生热量的供暖方式，具有节能、环保、舒适等特点。
本施工方案旨在明确地板辐射采暖工程从施工准备到后期维护的每一步操作，确保工程质量及运行效果。
二、材料准备与检查准备所需材料，包括保温材料、辐射管道、温控系统等，并按照设计要求进行核对。
对所有材料进行质量检验，确保符合工程要求。
三、地面清理与找平清理地面，移除杂物，确保地面平整、干燥、无油污。
对不平整的地面进行找平处理，保证地面平整度在允许范围内。
四、保温层施工与铺设根据设计要求铺设保温层，确保保温材料紧密贴合地面，无缝隙。
使用专用胶带或固定件固定保温层，防止移位。
五、辐射管道安装与连接按照设计图纸铺设辐射管道，确保管道间距均匀、布局合理。
使用专用连接件连接管道，确保连接处牢固、无渗漏。
六、温控系统安装与调试安装温控设备，包括温控器、传感器等，确保安装位置准确。
进行温控系统调试，确保系统能够正常运行，温度控制准确。
七、地板铺设与调试铺设地板，确保地板与辐射管道之间的间距合适，避免损坏管道。
进行地板调试，检查地板与温控系统之间的连接是否正常。
八、系统验收与调试对整个系统进行验收，检查各部件是否安装正确、运行正常。
进行系统调试，确保系统能够在不同温度下稳定运行，满足设计要求。
九、后期维护与保养定期对系统进行检查，确保各部件运行正常，无损坏。
对系统进行保养，包括清洁、紧固松动部件等，确保系统长期稳定运行。
通过上述施工方案，可以确保地板辐射采暖工程从施工到后期维护的每一步都得到有效控制，保证工程质量和运行效果。
同时，定期对系统进行维护和保养，可以延长系统使用寿命，提高供暖效果。
地板辐射采暖系统设计及施工方案
地板辐射采暖系统设计及施工方案一、引言地板辐射采暖系统是一种常见且高效的供暖方式，通过地板下方散热片或管道传热，使地板表面温暖，从而实现室内的舒适供暖。
本文将介绍地板辐射采暖系统的设计原理、系统组成、施工过程及注意事项。
二、设计原理地板辐射采暖系统利用热水或电热地板等方式进行供暖，通过地板表面向室内传递热量，使室内空间实现均匀的舒适供暖。
热量从下往上传递，避免了传统暖气片冷热不均的问题，提高了供暖效果。
三、系统组成地板辐射采暖系统主要包括供热源、管道系统、散热片/电热地板、温控器等组成部分。
供热源可以是热水锅炉或地热泵等，管道系统负责循环热水或导电热量，散热片/电热地板将热量传递至地板表面，温控器用于控制供暖温度。
四、施工方案1.确定供热源和散热片/电热地板位置：首先确定供热源的位置，然后根据建筑结构确定散热片/电热地板的布置位置，避免影响室内居住及使用。
2.铺设管道系统：根据设计方案，铺设管道系统，保证管道连接紧密，无漏水现象，并保证管道畅通。
3.安装散热片/电热地板：严格按照安装说明，安装散热片或电热地板，确保接触紧密，提高传热效率。
4.连接供热源及温控器：连接供热源、温控器，调试系统，保证供暖正常运行。
5.进行系统调试：进行系统的启动、调试及检测，确保系统运行正常。
五、注意事项1.安全第一：施工过程中要确保安全，避免发生意外事故。
2.选择优质材料：选择优质的散热片、管道及供热源，确保系统的稳定性和耐用性。
3.系统测试：施工完成后应进行系统测试，确保系统运行正常。
4.保养维护：定期对系统进行保养维护，延长系统使用寿命。
六、结论地板辐射采暖系统是一种高效且舒适的供暖方式，通过本文对设计原理、系统组成、施工方案及注意事项的介绍，读者可以更好地了解地板辐射采暖系统，并在实际施工中有所帮助。
希望本文能为读者提供一些有用的信息。
参考资料•《暖通空调设计规范》•《供热系统设计手册》•《建筑设备工程手册》。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
地板辐射采暖施工方案
（1）、一般规定
1、地板辐射供暖的安装工程，施工前应具备下列条件：
A：设计图纸及其它技术文件齐全。
B：经批准的施工方案或施工组织、设计，已进行技术交底。
C：施工力量和机具等，能保证正常施工。
D：施工现场、施工用水和用电、材料储备场地等临时设施，能满足施工需要。
2、地板辐射供暖施工前，应了解建筑物的结构、熟悉设计图纸。
施工方案及其它工种的配合措施。
安装人员应熟悉管材的一般性能，掌握基本操作要点，严禁盲目施工。
3、加热管安装时，应对材料的外观进行检查，并清除管道和管件内外的污垢和杂物。
4、安装过程中，应防止油漆、沥青或其它化学溶剂污染塑料类管道。
5、管道系统安装间断或完毕的敝口处，应随时封堵。
6、绝热层应铺设在平整的基础上。
7、按设计图纸的要求，进行配管，同一通路的加热管应保持水平。
8、加热管的弯曲半径、PEX管不宜小于5倍管外径。
9、填充层内的加热管不得有接头。
10、采用专用工具断管，断口应平整，断口面应垂直于管辐线。
（2）、施工操作流程
1、对找平层的要求：地板采暖工程施工前要求地面平整，无任何凹凸不平及沙石碎块，钢筋头等现象。
因此要求土建应做水泥砂浆找平层，将地面清扫干净。
电线管只允许垂直穿过地板供暖层。
2、分集水器的安装
A：应与地面垂直，牢固固定于墙面。
B：立管高不得小于150mm，不宜大于700mm，而且每层分配器安装位置宜相同。
3、保温层的铺设：在不需要损失热量的地方铺设聚苯板，加铺铝箔。
4、低温管的铺设
A：环路要求：严格按照系统设计方案施工，成品保护，打压实步骤进行。
B：管路固定：加热管应加以固定，采用用扎带将加热管绑扎在铺设于绝热层表面的钢丝网上。
5、螺纹套管的安装与处理：管间距小于等于10厘米或过墙处、或加伸缩缝处安装螺纹套管套管，穿墙套管出墙部分不少于5厘米。
6、铺盖层的要求：回填豆石混凝土（细石检径≤1.2厘米，豆石应用水冲洗干净）；根据热学理论，覆盖层的厚度及介质，会直接影响裸管的散热量，所以覆盖层的高度易为管上端2~3厘米。
7、抹水泥沙浆找平层.
8、打压试验，无漏水达到设计要求为合格。
9、验收交工
（3）、应注意的事项
1、在试压合格后，进行卵石混凝土填充层的浇捣，标号应不小于C15卵石粒径宜不大于12mm，并宜掺入适量防止龟裂的添加剂。
2、填充层的养护周期，应不小于48小时。
3、混凝土填充层浇捣和养护过程中，系统应保持不小于0.4Mpa的压力。
（4）、地面层的施工
1、在填充层养护期满之后，方可进行地面层的施工。
2、在地层及其找平层施工时，不得剔凿填充层或向填充层楔入钉子等物品。
（5）、安全生产和成品保护
1、加热管和绝热材料，不得直接接触明火。
2、加热管、分水器严禁攀踏，用作支撑或借作它用。
3、在地板辐射采暖的安装过程，不宜与其它施工作业同时交叉进行，应分层或分单元独立施工。
4、混凝土填充层的浇捣和养护过程中严禁进入踩踏在养护期满之后，敷设加热管的地面，应设置明显标志，加以妥善保护，严禁在上面运行重负苛或放置高温物体，避免剔凿或钉入物体。
5、地暖作业邻接室外无遮挡的应设立相应的遮蔽措施。
（6）施工方法
A、（一层）苯板铺设
(1).铺设前应细心核对建筑物房间尺寸、功能、墙体位置是否与设计图一致。
(2).聚苯板铺设.
①、聚苯板铺设前后细心核对建筑物房间尺寸、功能、墙体位置是否与设计图一致。
②、绝热材料铺设在平整的结构层或平整的地面上，铺设平整、搭接严密，边缝挤满。
③、门口等不规则部位铺设时，要按实际形状采用刀割成型后铺设。
④、卫生间、厨房等有特殊要求的部位铺板时，按设计要求尺寸割断，保护防水层。
(1).按图纸的要求，在发泡水泥上进行放线、标注。
(1).标明边线距墙尺寸。
(1).盘管前，质检员须按设计图纸重新核对一次，无误后方可转入下一道工序。
B、分（集）水器安装
（1）.专业管工组装分集水器
（2）.分集水器固定，分水器安装在外，集水器安装在里，分集水器一般距水平地面350mm和500mm左右，高差150mm左右。
（3）.分集水器安装要求横平竖直，与分集水器连接盘管要求立面、水平面都垂直。
（4）.分集水器安装按设计要求左右保持一环错距，以便维修。
（5）.安装完分集水器及时清理油麻污物。
（6）.分集水器与盘管连接且打压合格后。
C、盘管
（1）.按设计要求尺寸准备PEX管材。
（2）.采用专用剪子断管，断口应平整，断面垂直管轴线。
（3）.每环路为一根管，安装时PEX管材不允许有接头。
（4）.盘管时从分集水器开始安装，用专用管卡将PEX管直接固定在聚苯板上。
（5）.PEX管固定点的间距，直管段每隔500mm设置，弯曲管段不应大于3 00mm。
（6）.PEX管露出地面至分水器的管段，设置塑料蛇皮套管，以防局部光照老化。
（7）.盘管经过门洞、伸缩缝处（卫生间等特殊要求除外）加塑料蛇皮套管。
D、打压测试
（1）.完毕后按设计要求进行两次打压测试。
（2）.打压介质为清水，打压工具为简易打压泵即可。
（3）.第一次打压盘管系统安装后打压，即每套分、集水器系统各个环路连通打压，以0.6MPa表压试压，以不渗不漏且一个小时内压力将不超过0.05MPa 为合格，监理签字后方可通知土建方带压填充混凝土。
（4）.第二次打压为泵送沙浆凝固后进行盘管打压。
以0.6MPa表压试压，以不渗不漏且一个小时内压力降不超过0.05MPa为合格，详细作好打压记录打压表。
监理签字后，甲乙双方以签署文字形式进行完工交接。
E、竣工收尾
(1).收集整理施工图纸资料、各种竣工报验签字手续等。
