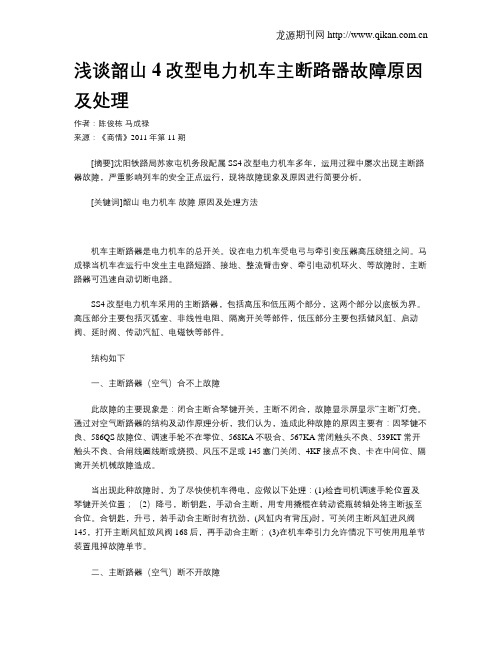

浅谈韶山4改型电力机车主断路器故障原因及处理作者：陈俊栋马成禄来源：《商情》2011年第11期[摘要]沈阳铁路局苏家屯机务段配属SS4改型电力机车多年，运用过程中屡次出现主断路器故障，严重影响列车的安全正点运行，现将故障现象及原因进行简要分析。
[关键词]韶山电力机车故障原因及处理方法机车主断路器是电力机车的总开关。
设在电力机车受电弓与牵引变压器高压绕组之间。
马成禄当机车在运行中发生主电路短路、接地、整流臂击穿、牵引电动机环火、等故障时，主断路器可迅速自动切断电路。
SS4改型电力机车采用的主断路器，包括高压和低压两个部分，这两个部分以底板为界。
高压部分主要包括灭弧室、非线性电阻、隔离开关等部件，低压部分主要包括储风缸、启动阀、延时阀、传动汽缸、电磁铁等部件。
结构如下一、主断路器（空气）合不上故障此故障的主要现象是：闭合主断合琴键开关，主断不闭合，故障显示屏显示“主断”灯亮。
通过对空气断路器的结构及动作原理分析，我们认为，造成此种故障的原因主要有：因琴键不良、586QS故障位、调速手轮不在零位、568KA不吸合、567KA常闭触头不良、539KT常开触头不良、合闸线圈线断或烧损、风压不足或145塞门关闭、4KF接点不良、卡在中间位、隔离开关机械故障造成。
当出现此种故障时，为了尽快使机车得电，应做以下处理：(1)检查司机调速手轮位置及琴键开关位置；（2）降弓，断钥匙，手动合主断，用专用撬棍在转动瓷瓶转轴处将主断扳至合位。
合钥匙，升弓，若手动合主断时有抗劲，(风缸内有背压)时，可关闭主断风缸进风阀145，打开主断风缸放风阀168后，再手动合主断； (3)在机车牵引力允许情况下可使用甩单节装置甩掉故障单节。
二、主断路器（空气）断不开故障此故障的主要现象是：下主断断按键，主断路器不断开，故障显示屏“主断”灯不亮。
通过分析，我们认为，早场这种故障的原因主要有一下几种：因603QA跳开或接触不良、琴键不良、4QF接点不良、分闸线圈本身故障、145塞门关闭，风压太低或4KF接点不良、犯卡、隔离开关机械故障、169塞门未关闭造成。
SS3型4000系列电力机车强化修技术改造
SS3型4000系列电力机车强化修技术改造发布时间：2021-12-29T03:40:57.837Z 来源：《中国科技人才》2021年第25期作者：曹争争罗瑞学苏夯刘会勇[导读] 作为一款经典机车，SS3型4000系列机车在铁路运输仍发挥着一定作用中车太原机车车辆有限公司山西太原 030027摘要：作为一款经典机车，SS3型4000系列机车在铁路运输仍发挥着一定作用。
然而，随着铁路行业的发展，该型机车性能已不能满足当前需求，本文针对机车设备布局不合理、受电弓响应慢、防寒性能差等问题，结合机车大修通过设备换型、布局优化及加装改造，使机车整体性能得到提升。
关键词： SS3；强化修；车顶绝缘强化；风机自起功能改造SS3型4000系列电力机车自1992年开始批量生产[1]，在铁路运输中发挥了重要的作用。
然而，随着铁路运输行业的发展，对机车运用要求越来越高，该型机车的舒适度及可靠性已不能满足当前需求，同时，受老旧设备停产影响，部分设备已无法采购。
因此，在承修SS3型4000系列电力机车时，公司结合机车大修采用先进技术，通过设备换型、布局优化、升级改造等多种方式对机车实施强化改造，使机车性能及质量得到提升。
下面对存在的主要问题及改造方案进行探讨。
1 主要问题1.1 操纵台仪表停产且设备布局不合理作为一款早期设计的电力机车，该车操纵台采用的YS-1系列电流表、电压表已停产，无法采购。
同时，该车电空制动控制器及小闸布置在操纵台外侧，不仅占用了司乘人员的操作空间，而且布局位置不利于司机操作。
1.2 司机室舒适性不足SS3型4000系列电力机车原设计无空调装置，且暖风机位于操纵台下方中间柜内，不能有效调节室内温度。
同时，每个司机室仅1个棚顶灯，亮度不够，无法为司机提供舒适的操作环境。
1.3 机车性能无法满足当前需求由于当前机车运行环境已发生改变，运用单位对性能的要求越来越高，该型机车已不能满足当前需求，如：受电弓采用弹簧式，响应速度慢，防腐蚀能力差；因缺少车顶防污闪绝缘强化装置，该车绝缘性能不好，在雾霾天气容易造成车顶放电，威胁行车安全。
机车转换开关故障及改进措施

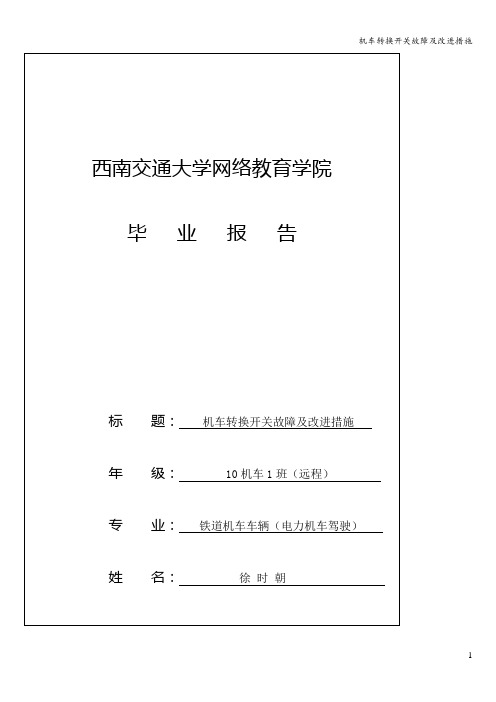

毕业报告成绩评定表目录摘要．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．5一、结合实例的转换开关的事故分析．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．6 (一）两位置转换开关“打摆”及不转换的故障及实例简析．．．．．．．．．．．．．．．．6 1．由转换开关“打摆”引起的事故．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．6 2．转换开关“打摆”事故的分析及解决措施．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．6（二）开关带电转换触指间引弧引起的故障及实例简析．．．．．．．．．．．．．．．．．．8 1．转换开关带电转换触指间引弧的事故．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．8 2．带电转换触指间引弧引起的事故分析及解决措施．．．．．．．．．．．．．．．．．．．．．．．．．8 (三）电子柜插件引起的机车两位置转换开关故障及实例简析．．．．．．．．．．．8 1．电子柜插件引起的机车两位置转换开关故障．．．．．．．．．．．．．．．．．．．．．．．．．．．．9 2．电子柜插件引起的故障及改进措施．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．9二、罪魁祸首：转换开关惯性故障及惯性烧损的部位．．．．．．．．．．．．．．．9（一）分析转换开关的惯性烧损．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．10 1．带电转动引起的电弧烧损．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．10 2．动、静触指相对运动产生电弧．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．10 3．转换开关的超程偏大．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．11 4．开关触指松动或动、静触指压力较小引起频繁电弧．．．．．．．．．．．．．．．．．．．．．．11（二)改善解决惯性事故的方案．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．11 1．对转换开关电气电路的改进．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．11 2．提高重视度．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．11 3．加强日常检查和保养，及时消除故障隐患．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．12 4．严格执行制造工艺及检修工艺．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．12三、结语．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．12致谢．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．13参考文献．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．14机车转换开关故障及改进措施摘要:机车转换开关是如今行驶在铁道上的电力机车和内燃机车的核心部位,无论在行车和制动方面都是无可替代的。
