第二步:水系统水管管径的计算
在空调系统中所有水管管径一般按照下述公式进行计算:
D(m)=
L(m3/h)
0.785x3600xV(m/s) 公式中:L----所求管段的水流量(第一步已计算出) V----所求管段允许的水流速 流速的确定:一般,当管径在DN100到DN250之间时,流速推 荐值为1.5m/s左右,当管径小于DN100时,推荐流速应小于 1.0m/s,管径大于DN250时,流速可再加大。进行计算是应该 注意管径和推荐流速的对应。
三、冷却塔的选择
1、冷却塔的主要形式
圆形逆流冷却塔
方形横流冷却塔
当然冷却塔的分类形式还有很多种,在这里就不一一列举了。
2、冷却塔的结构
3、冷却塔设计选型

1、冷却塔台数与制冷主机的数量一一对应, 可以不考虑备用; • 2、冷却塔的水流量 = 冷却水系统水量×1.2; • • 举例:假设空调系统冷却水量为160m3/h,那 么冷却塔的冷却水量=160 ×1.2=192 m3/h,根 据就近原则,选择冷却塔参数表中冷却水量为 200m3/h 的冷却塔。





空气处理机组主要用于处理室内空气和供新风,一般有空调工况 和新风工况两种工作状态。 空气处理机组的选择一般由三个主要参数决定:风量、表冷器排管数和机 外余压。 先根据系统需要的风量确定空气处理机组的型号,然后根据需要提供的冷 量来决定其排管数,如此便可确定。根据系统需要的余压要求确定余压。 空气处理机组一般有吊顶式和落地式两种。落地式包括立式和卧式两种。 另外机组的送回风方式也有多不同。徐根据建筑情况和建筑业主要求进行最 终的确定。 注意:空调工况的制冷(热)量比新风工况时要小。

中央空调设计速成版

中央空调设计速成版
10~20 20~40 50~80 300~500
• 送風量V(單位m3/h)= 房間面積 * 房間吊頂高度 * 換 氣次數
中央空調
1
空調房間送風狀態及送風量的確定
4、新風量的確定
2021-11-6
中央空調
1
空調房間送風狀態及送風量的確定
• 因為每人每小時所需的新風量,直接關係到 空調設備的節能,因此應根據實際情況慎重 選擇其數值。
• 各類房間空調負荷分類指標
2021-11-6
中央空調
1
空調負荷的概算指標
• 各類房間空調負荷分類指標
2021-11-6
中央空調
1
空調負荷的概算指標
• 各類房間空調負荷分類指標
2021-11-6
• 說明:1.末端設備冷量參考值=房間面積*單位冷量 2.冰水機組冷量參考值=(0.84~0.86修正值)*末 端總中負央荷空調
中央空調
1
空調水系統設計
• 中央空調水系統,一般包括冷(熱)水系統、 冷卻水系統和冷凝水排放系統。
• 水系統設計,包括管路系統形式選擇、分區 佈置方案、管材、管件選擇、管徑確定、阻 力計算與平衡、水量調節控制、管道保溫、 水泵和冷卻塔等設備的選擇,以及安裝要求 等。
2021-11-6
中央空調
1
2021-11-6
中央空調
1
2021-11-6
空調水系統設計
• 因為變水量系統負荷處於變化狀態,建議在 中央機房內的供回水管之間設置旁通管,並 設置壓差電動調節閥。
• 此外,無論是定水量還是變水量系統,空調 末端設置除設自動控制的電動閥外,為了維 修方便,前後兩邊必須設置截止閥,或增加 旁通裝置。
E、單式水泵系統和複式水泵系統 • 以中央機房的供回水集管為界,冷熱源側和

中央空调设计培训资料[1]

中央空调设计培训资料[1]

1
20
12
10
50
10
10
40
8
6
20
8
10 中央空调设3计0培训资料[1]
8
建筑物
卫生所、诊所
理发室、美容院
百货 商店
地下 中间层
上层
药店
零售店
精品店
酒吧
餐厅
饭店
房间 公共场所
工厂
PPT文档演模板
装配室 轻工业
冷负荷W/m2
显冷负荷
总冷负荷
逗留者 m2/人
照明 W/m2
130
200
10
40
110
PPT文档演模板
中央空调设计培训资料[1]
6.冷冻水泵、冷 却水泵、补水泵的选定
根据前面所求得的扬程、流量以及水泵所在管段的管 径,便可以在水泵样本中进行水泵的选择。一般,冷冻水 泵和冷水水泵的台数应和制冷主机一一对应,并考虑一台 备用。补水泵一般按照一用一备的原则选取。
一般,选择水泵时,水泵的进出口管径应比水泵所在 管段的管径小一个型号或相同。例如:水泵所在管段的 管径为DN125,那么所选水泵的进出口管径应为DN100或 DN125。
3.回水过滤器阻力,一般为3~5mH2O; 4.分水器、集水器水阻力:一般一个为3mH2O; 5.制冷系统水管路沿程阻力和局部阻力损失:一般为7~10mH2O; 综上所述,冷冻水泵扬程为26~35mH2O,一般为32~36mH2O。
注意:扬程的计算要根据制冷系统的具体情况而定,不可照搬 经验值!
PPT文档演模板
4.流量的计算
1.冷却水流量:一般按照产品样本提供数值选取,或按 照如下公式进行计算,公式中的Q为制冷主机制冷量

中央空调设计规范

中央空调设计规范

水容量 (kg/m) 0.196 0.356 0.572 1.007 1.320 1.964 3.421 5.153
冷凝水管径确定
制冷量(Q) Q≤17.6KW 17.7KW≤Q≤100KW 101KW≤Q≤176KW 177KW≤Q≤598KW
管径(PVC) Φ=25MM Φ=32MM Φ=40MM Φ=50MM
Q<10KW 10KW≤Q<18KW 18KW≤Q<37KW
配管尺寸(气/液) φ19.05/φ9.52 φ22.2/φ9.52 φ25.4/φ12.7 φ28.6/φ12.7 φ15.88/φ9.52 φ19.05/φ9.52 φ25.4/φ12.7 φ15.88/φ9.52 φ19.05φ/9.52 φ25.4/φ12.7
备注
空调水膨胀系统设计
采用开式水系统时,水箱容水量应大于系 统水容量的0.1倍。
采用闭式膨胀罐时,膨胀罐容积按照系统 水容量的0.05倍选取。
开式膨胀水箱应设计在系统最高处,并高 出系统最高点至少1米高度。
风管阻力计算
沿程阻力计算:通常取1.0~1.5Pa/m 局部阻力计算:当三通、弯头较少时,局
最大允许高度差:室外机和室内机之间、室内机 与室内机之间的高度差应小于空调机组最大允许 高度差。
多联机主管径的选择
空调品牌 日立 日立
大金
海尔
室内机制冷量总和
Q≤14KW 14KW<Q<21KW 21KW≤Q<28KW 28KW≤Q<35.5KW
Q<10KW 10KW≤Q<16KW 16KW≤Q<33KW
层高(M)
≤3 ≤3 ≤3.2 ≤3.2 ≤3 ≤3 ≤3 ≤3.8 ≤3.2 ≤3
备注 层高每升高1m冷量增加15% 层高每升高0.5m冷量增加10%

中央空调系统设计(全)

中央空调系统设计(全)

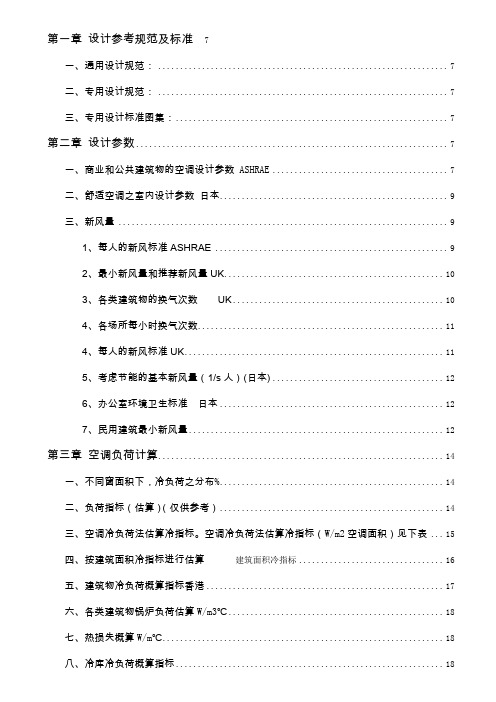

第一章设计参考规范及标准7一、通用设计规范: (7)二、专用设计规范: (7)三、专用设计标准图集: (7)第二章设计参数 (7)一、商业和公共建筑物的空调设计参数 ASHRAE (7)二、舒适空调之室内设计参数日本 (9)三、新风量 (9)1、每人的新风标准ASHRAE (9)2、最小新风量和推荐新风量UK (10)3、各类建筑物的换气次数UK (10)4、各场所每小时换气次数 (11)4、每人的新风标准UK (11)5、考虑节能的基本新风量(1/s人)(日本) (12)6、办公室环境卫生标准日本 (12)7、民用建筑最小新风量 (12)第三章空调负荷计算 (14)一、不同窗面积下,冷负荷之分布% (14)二、负荷指标(估算)(仅供参考) (14)三、空调冷负荷法估算冷指标。

空调冷负荷法估算冷指标(W/m2空调面积)见下表 (15)四、按建筑面积冷指标进行估算建筑面积冷指标 (16)五、建筑物冷负荷概算指标香港 (17)六、各类建筑物锅炉负荷估算W/m3℃ (18)七、热损失概算W/m℃ (18)八、冷库冷负荷概算指标 (18)第四章风管系统设计 (19)一、通风管道流量阻力表 (19)1、缩伸软管摩擦阻力表 (19)2、镀锌板风管摩擦阻力表 (19)二、室内送回风口尺寸表 (22)1、风口风量冷量对应表 (22)2、不同送风方式的风量指标和室内平均流速ASHRAE (23)三、室内风管风速选择表 (23)1、低速风管系统的推荐和最大流速m/s (23)2、低速风管系统的最大允许速m/s (23)3、通风系统之流速m/s (24)四、室内风口风速选择表 (24)1、送风口风速 (24)2、以噪音标准控制的允许送风流速m/s (25)3、推荐的送风口流速m/s (25)4、送风口之最大允许流速m/s (25)5、回风口风速 (26)6、回风格栅的推荐流速m/s (26)7、百叶窗的推荐流速m/s (26)8、逗留区流速与人体感觉的关系 (26)9、顶棚散流器送风量 (27)10、侧送风口送风量 (27)五、室内风口的简单布置 (29)1、送风口布置间距 (29)2、标准型号风盘所接散流器的尺寸表-办公室 (29)3、散流器布置 (30)4、空调房间允许最大送风温差℃ (30)5、工艺性空气调节空调房间允许最大送风温差. (30)6.1、厨房通风问题 (31)6.2如何确定厨房的通风量 (31)6.3厨房通风设计中的几个问题 (32)7、消声器、静压箱总结 (35)8.风管贴吸音材料风道的衰减量(日本) (36)9.风管的自然衰减量(只有直风道dB/m,其它都是dB) (36)六、防排烟设计 (37)第五章管道系统设计 (39)一、空调管路系统的设计原则 (39)二、管路系统的管材 (40)三、供回水总管上的旁通阀与压差旁通阀的选择 (41)四、空调水系统管径的确定 (42)五、冷冻水泵扬程估算方法 (44)1、水泵扬程简易估算法 (44)2、冷冻水泵扬程实用估算方法 (44)3、水泵扬程设计 (46)六、冷却水系统的设计 (46)1、冷却水系统的补水量 (46)2、冷却水循环系统设计中应注意的几个问题: (47)七、冷凝水管道设计 (47)八、分汽缸、分水器、集水器尺寸的确定 (48)九、膨胀水箱的容积计算 (50)十、空压管道管径选择表 (52)十一、空调水处理系统 (54)十二、保温 (54)十三、阀门选用 (55)第六章空调设备选型 (56)一、机组选型 (56)二、机组选型案例 (57)三、辅助设备 (58)1、冷却塔 (58)2、水泵的选型: (58)3、热泵中央空调系统水量计算 (59)4、冷冻水和冷却水流量估算 (59)5、设备水压力降估算(日本) (60)6、制冷机冷却水量估算表 (60)第七章自控系统设计 (60)第八章材料、设备资料 (60)一、钢板和铝板的厚度和重量ASHRAE (60)二、角钢和角铝的规格和重量ASHRAE (61)三、计算单位换算 (61)四、常用液体的密度(单位:103千克/米3,未注明者为常温下) (63)五、空气调节常用计算公式 (64)六、钢材理论重量计算 (66)七、专业英语 (67)第九章耗电量、机房面积 (79)1、水源热泵系统设备耗电量比例 (79)2、医院耗电量比例TRANE (79)3、各种系统分项造价占总造价的百分率%(近似) (79)4、冷水机组和附属设备估算(△t=5℃) (79)5、空调面积占建筑面积比例 (80)6、空调机房建筑面积概算指标 (80)7、空调设备所占的建筑面积百分率% (81)8、设备层布置原则: (81)第十章参考实例 (82)第十一章暖通空调中存在的问题及解决办法、图纸要求 (82)一、贯彻执行暖通设计规范、标准方面存在的问题 (82)1.1 室内外空气计算参数不符合规范要求 (82)1.2 供暖热负荷计算有漏项和错项 (82)1.3 卫生间散热器型式选择不妥 (83)1.4 楼梯间散热器立、支管未单独配置 (83)1.5 供暖管道敷设坡度不符合规范要求 (83)1.6 厨房操作间通风存在问题 (83)1.7 膨胀水箱与热(冷)水系统的连接不符合规范要求 (83)1.8 通风空调系统防火阀的设置不符合规范要求 (83)1.9 防烟楼梯间前室送风口风量的确定有问题 (83)1.10 误将防烟分区排风量的计算混同于排烟风机风量的计算 (84)1.11 高层建筑排烟系统排烟口选型不当 (84)二、在工程设计中存在的问题 (84)2.1 供暖入口设置过多 (84)2.2 供暖系统设计不合理 (84)2.3 排风系统设计不合理 (85)2.4 空调系统的选择不合理 (85)2.5 厕所采用风机盘管时未加新风 (85)2.6 平衡阀的设置与口径选择存在问题 (85)2.7 系统分区不当造成失败 (85)2.8、双风机系统设计问题 (86)2.9 送回风管布置不好 (87)3.0 排气系统设计诸问题 (88)三、设计图纸方面存在的问题 (89)3.1 设计说明内容不完整 (89)3.2 平面图深度不够,有些应该绘制的内容遗漏 (89)3.3 系统图深度不够 (90)3.4 锅炉房设计过于简化 (90)3.5 计算书内容不全甚至全部空白 (90)3.6 暖通空调设备未编号列表表示,图画繁杂不清 (90)3.7 平面图、剖面图、系统图不一致 (90)3.8 设计图纸与计算书不一致 (90)四、问题原因及克服方法 (91)五、施工图设计深度要求 (91)设计说明、施工说明、图例和设备表 (91)设备平面图 (91)剖面图 (91)通风、空调、制冷机房平面图 (92)通风、空调、制冷机房剖面图 (92)暖通设计中的系统图、立管图 (92)详图 (92)计算书(供内部使用,备查) (92)第一章设计参考规范及标准中央空调主要参考以下的规范及标准:一、通用设计规范:1.《采暧通风及空气调节设计规范》( GBJI19-87)2.《采暖通风及至气调节制图标准》(GBJ114-88)3.《建筑设计防火现范》(GBJ116-87)4、《高层民用建筑设计防火现他》( GBJ0045-95)5.《民用建筑节能设计标准(采暖居住建筑部分)》(JGJ26-95)二、专用设计规范:1、《宿舍建筑设计规范》(JGJ36-87)2、《住宅设计规范》(GB50096-99)3.《办公建筑设计规范》(JG67-89)4、〈旅馆建筑设计规范〉(JGJ67-89)5.《旅游旅馆建筑热土与空气调节节能设计标准》(GB50189-93)6、其它专用设计规范三、专用设计标准图集:1.《暖通空调标准图集》2.《暖通空调设计选用手册》(上、下册)3、其它有关标准第二章设计参数一、商业和公共建筑物的空调设计参数ASHRAE二、舒适空调之室内设计参数日本三、新风量1、每人的新风标准ASHRAE2、最小新风量和推荐新风量UK3、各类建筑物的换气次数UK4、各场所每小时换气次数依人数计算换气量4、每人的新风标准UK5、考虑节能的基本新风量(1/s人)(日本)6、办公室环境卫生标准日本7、民用建筑最小新风量《空调通风工程系统运行管理规范》(征求意见稿):空调通风系统运行期间,新风量宜满足下表的规定值,或者满足空气调节房间内二氧化碳浓度小于0.1%。

中央空调设计选型精讲

中央空调设计选型精讲

中央空调设计选型精讲编辑整理:尊敬的读者朋友们:这里是精品文档编辑中心,本文档内容是由我和我的同事精心编辑整理后发布的,发布之前我们对文中内容进行仔细校对,但是难免会有疏漏的地方,但是任然希望(中央空调设计选型精讲)的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈,这将是我们进步的源泉,前进的动力。

本文可编辑可修改,如果觉得对您有帮助请收藏以便随时查阅,最后祝您生活愉快业绩进步,以下为中央空调设计选型精讲的全部内容。

中央空调设计选型精讲一总则1。

1为保证特灵家用中央空调设计的质量,使设计符合安全、适用、经济、卫生和保护环境的基本要求,特制定本规范。

1.2特灵家用中央空调设计时,除执行本规范外,还应符合现行有关标准、规范的规定。

二负荷计算2。

1基本概念冷负荷:为了保持房间一定的温度,需要向房间供应的冷量。

热负荷:为了补偿房间失去的热量,需要向房间供应的热量。

湿负荷:为了维持房间内相对湿度,需要由房间除去或增加的湿量。

2.2负荷估算房间的冷负荷通常包括:经过维护结构的太阳辐射负荷和人、用电器等散发的负荷,等等。

房间负荷的组成如图1所示.在民用建筑中,尤其是住宅,空调房间内人员数量、照明功率、家用电器类型和功率,以及房间的使用时间均难以准确确定,而且维护结构的冷负荷计算复杂,所以在家用中央空调的设计中,一般按照空调使用面积,估算房间的冷负荷。

就全国而言,通常取80~230W/m2,确定具体的负荷估算值时,图1 负荷组成应该主要考虑以下因素:1)气候条件;进行负荷估算时,地区之间差异很大.例如,上海的卧室大约为150~180W/m2,北京的卧室大约为90~120W/m2。

2)使用房间的层高;一般来讲,层高越高负荷越大。

3)房间的用途;进行负荷估算时,房间类型不同,其值也有不同.例如,在上海,卧室大约为150~180 W/m2,而客厅大约为180~210 W/m2。

4)外墙的朝向;如果某一房间的朝南、朝西的外墙较多,那么负荷就越大。

中央空调设计规范标准[详]

中央空调设计规1 总则1.0.1 为保证家用(商用)中央空调设计的质量,使设计符合安全、适用、经济、卫生和保护环境的基本要求,制定本规。

1.0.2 本规适用于地区新建与扩建的居住和公共建筑中,以舒适性要求为主,制冷量在7-80kw的家用(商用)中央空调的设计。

改建工程可参照本规执行。

1.0.3 家用(商用)中央空调设计时,除执行本规的规定外,尚应符合现行有关标准、规的规定。

2 术语2.0.l 家用(商用)中央空调主要用于居住和公共建筑中,以满足舒适性为目的,制冷量在7-80kw 围,带集中冷热源的空调型式。

2.0.2 空调风系统空气经冷热、过滤等处理的送回风系统。

3 设计参数3.1 室外气象参数3.1.1 冬季空调室外计算温度,应采用历年平均不保证一天的日平均温度。

3.1.2 冬季空调室外计算相对湿度,应采用历年最冷月平均相对湿度。

3.1.3 夏季空调室外计算干球温度,应采用历年平均不保证50h 的干球温度。

3.1.4 夏季空调室外计算湿球温度,应采用历年平均不保证50h 的湿球温度。

3.1.5 夏季空调室外计算日平均温度,应采用历年平均不保证5 天的日平均温度。

3.1.6 冬季室外平均风速,应采用累年最冷三个月各月平均风速的平均值。

3.1.7 夏季室外平均风速,应采用累年最热三个月各月平均风速的平均值。

3.1.8 夏季太阳辐射照度,应根据当地的地理纬度、大气透明度和大气压力,按7 月21 日的太阳赤纬计算确定。

3.1.9 一些主要城市的室外气象参数,应按《暖通空调气象资料集》中“室外气象参数”采用。

3.2 室空气质量3.2.1 冬季空调室计算参数,应符合以下规定:温度 18- 22℃人员经常活动围风速不大于0.4m/s当无辅助热源时,冬季室外空调计算温度采用5℃。

3.2.2 设计集中采暖时,冬季室计算温度,应根据房间的用途,按下列规定采用:1.民用建筑的主要房间,宜采用16-20℃;2.辅助房间,不宜低于下列数值:浴室 25℃更衣室 23℃托儿所、幼儿园、医护室 20℃盥洗室、厕所 12℃办公用室 16℃3.2.3 夏季空调室计算参数,应符合以下规定:温度 24-28℃相对湿度不大于 65%人员经常活动围风速不大于0.5m/s3.2.4 空调系统的新风量,应不小于20m3/(h.人)。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

中央空调设计速成版 第一部分 中央空调设计内容及设计步骤 一、 空调负荷的概算指标 夏季空调冷负荷综合指标 建筑物类型 冷负荷(W/m2) 旅馆、招待所 95~115 旅游宾馆 140~175 办公大楼 110~140 综合大楼 130~160 百货大楼 140~175 医院 110~140 普通电影院 260~350 综合影剧院 290~385 大会堂 190~290 体育馆 280~470 说明:冷水机组冷量参考值 = 建筑面积 * 单位冷量 各类房间空调负荷分类指标指标 序号 建筑类型和房间名称 冷负荷(W/m2) 热负荷(W/m2)

1 旅馆、宾馆、饭店 客房(标准间) 酒吧、咖啡室 西餐厅 中餐厅、宴会厅 商店、小卖部 中厅、接待 小会议室(允许少量吸烟) 大会议室(不允许吸烟) 理发、美容 100~125 100~180 160~200 180~350 100~160 90~120 200~300 180~280 120~180 60~70 健身房、保龄球 弹子房 室内游泳池 舞厅(交谊舞) 舞厅(迪斯科)、娱乐城 办公室

100~200 90~120 200~350 200~250 250~350 90~140

2 百货大楼 底层 二层或以上 250~300 200~250 60~80 3 超级市场 150~200 60~80

4 医院 高级病房 一般手术室 洁净手术室 X光、CT、B超诊断室 80~110 300~450 100~150 120~150 65~80

5 影剧院 舞台(剧院) 观众厅 休息厅(允许吸烟) 化妆室 250~350 180~350 300~350 90~120 80~90 6 体育馆 比赛管 观众休息厅(允许吸烟) 贵宾厅 120~300 300~350 100~120 120~150 7 展览厅、陈列室 130~200 90~120 8 会堂、报告厅 150~200 120~150 9 图书馆(阅览室) 75~100 50~75 10 公寓、住宅 80~90 45~70 说明:(1)末端设备冷量参考值 = 房间面积 * 单位冷量 (2)冷水机组冷量参考值=(0.84~0.86修正值)* 末端总负荷 舒适空调室内设计参数 人体活动 房间用途 夏季 冬季 春秋二季 温度 湿度 温度 湿度 温度 湿度 轻度活动 会场、宴会厅、礼堂、剧院 24~25 50~70 22~24 30~50 22~25 30~70

轻度活动 办公室、银行、旅馆、餐厅、学校、住宅 27~28 50~70 18~20 30~50 18~28 30~70

中等活动 百货公司、商店、快餐、打字 25~26 50~70 16~18 30~50 16~26 30~70

观览场所 体育馆、展览馆 27~28 50~70 15~18 30~50 15~28 30~70

二、 空调房间送风状态及送风量的确定 1、 送风温差的确定 空调系统夏季送风温差,应根据风口类型、安装高度和气流射程长度以及是否贴附等因素确定。 舒适性空调 送风高度H≦5米时,送风温差≦10℃ H>5米时,送风温差≦15℃ 按风口形式建议的送风温差 送风口的安装高度 3 4 5 6 散流器:圆形 散流器:方形 16.5 14.5 17.5 15.5 18.0 16.0 18.0

16.0 普通侧送风口:风量大 普通侧送风口:风量小 8.5 11.0 10.0 13.0 12.0 15.0 14.0

16.5 2、 送风状态及送风量的确定 选定送风温差后,即可按照以下步骤确定送风状态和送风量 (1) 在h-d图上确定室内空气状态点N以及对应的焓值hN; (2) 根据房间的余热Q和余湿D画热湿比过程线(过N点); (3) 根据送风温差,求出送风温度,过它的等温线与热湿比线的交点即为送风状态点0; (4) 确定送风量 计算公式为:G(单位Kg/h)=-Q/(hN - h0) 送风量V(单位m3/h) = Q/1.2 (1.2 m3/kg为空气密度) 3、 洁净室空调送风量的确定 洁净室级别 换气次数(n) 300000级 10 100000级 10~20 10000级 20~40 1000级 50~80 100级 300~500 送风量V(单位m3/h)= 房间面积 * 房间吊顶高度 * 换气次数 4、 新风量的确定 民用建筑每人每小时所需的新风量 房间名称 每人每小时新风量(m3/h) 吸烟情况 影剧院、博物馆、体育馆、商店 8~15 无

办公室、图书馆、会议室、餐厅、舞厅、医院的门诊部和普通病房 15~30 无

旅馆客房 30~50 少量

生产厂房 30以上 说明:(1)如室内有局部排风系统,空调新风量不应小于局部排风量;(2)对某些有气味或有害气体的房间,如车库、洗衣坊、染坊、变无 压器间等,每人所需的新风量应适当提高;(3)对有细菌和有毒物质的特殊房间,应全部采用新风,且排风量应大于新风量。

因为每人每小时所需的新风量,直接关系到空调设备的节能,因此应根据实际情况慎重选择其数值。 旅馆客房等设有专用卫生间,新风量应稍大于排风量,或排风量取为新风量的90%,以维持室内正压。一般情况下,新风量约为送风量的10~15% 。 新风负荷Q(W)=空气密度(1.2 kg / m3) * 新风量(m3/h)* 室外新风与室内设计回风状态点的焓差(KJ/kg) 三、 空调水系统设计 中央空调水系统,一般包括冷(热)水系统、冷却水系统和冷凝水排放系统。 水系统设计,包括管路系统形式选择、分区布置方案、管材、管件选择、管径确定、阻力计算与平衡、水量调节控制、管道保温、水泵和冷却塔等设备的选择,以及安装要求等。 1、 空调冷(热)水系统的设计步骤 (1) 选择冷(热)水系统的形式 1)空调水系统的形式 A、双管制和四管制系统 对任一空调末端装置,只设一根供水管和一根回水管,夏季供冷水、冬季供热水,这样的冷(热)水系统,称为双管制系统; 对任一空调末端装置,设有两根供水管和两根回水管,其中一组供回水管用于冷水系统,另外一组用于热水系统,这样的冷(热)水系统,称为四管制系统; B、闭式和开式系统 闭式系统的水循环管路中无开口处,而开式系统的末端水管是与大气相通的。开式系统使用的水泵,除要克服管路阻力损失外,还需具有把水提升 到某一高度的压头,因此,要求有较大扬程,相应的能耗也较大。闭式系统管路系统不与大气相通,水泵所需扬程仅需克服管路阻力损失,不需涉及将水位提高所需的位置压头,因此,所需扬程较开式小,相应的能耗也小,并且管路和设备受空气腐蚀的可能性也小。 C、异程式和同程式系统 风机盘管设在各空调房间内,按照起并联于供水干管和回水干管间的各机组的循环管路总长是否相等,可分为异程式和同程式系统。 异程式管路系统配置简单,省管材,但各并联环路管长不等,因而阻力不等,流量分配难以均衡,增加了初次调整的难度。同程式各并联环路管长相等,阻力大致相等,流量分配也较均衡,可减少初次调整的难度,但初投资较高。 D、定水量和变水量系统 定水量系统中的系统水量是不变的。它通过改变末端装置的供水量来调节空调房间的负荷变化。各空调末端装置或各分区水量,采用手设在空调房内感温器控制的电动三通阀进行调节。 变水量系统则保持空调水系统供、回水的温度不变,通过改变水系统的水流量来适应空调负荷的变化,这种系统各空调末端装置的水流量收设在室内的感温器控制的电动二通阀进行调节,目前采用变水量调节方式的较多。 因为变水量系统负荷处于变化状态,建议在中央机房内的供回水管之间设置旁通管,并设置压差电动调节阀。 此外,无论是定水量还是变水量系统,空调末端设置除设自动控制的电动阀外,为了维修方便,前后两边必须设置截止阀,或增加旁通装置。 E、单式水泵系统和复式水泵系统 以中央机房的供回水集管为界,冷热源侧和负荷侧共用水泵的, 叫单式水泵系统;冷热源侧和负荷侧分别设置水泵的,叫复式水泵系统,也叫二次泵系统。 2)空调水系统形式的选择与分区 A、一般建筑物的舒适性中央空调,其冷(热)水系统宜采用单式水泵、变水量调节、双管制系统,并尽可能为同程式或分区同程式。 B、舒适性要求很高的建筑物可采用四管制系统。 C、高层建筑,特别是超高层建筑,在每层供水半径不大时,常采用竖向总管同程式,水平异程管式。 D、如果全系统只设置一台空调主机时,宜采用定水量系统;设置多台主机时,则考虑采用变水量系统。 E、大型建筑中一般情况宜采用单式水泵系统,但若各分区负荷变化规律不一,或各分区供水环路阻力相差大,或使用功能及运行时间不一,或供水作用半径相差悬殊等情况,均宜采用复式水泵系统 (2) 冷(热)水系统水管管径的确定 空调水系统的管材有镀锌钢管和无缝钢管。当管径DN≤100mm时,可采用镀锌钢管,其规格用公称直径DN表示;当管径DN>100mm时,可采用无缝钢管,其规格用外径*壁厚表示。常用钢管规格如下表(直径、壁厚单位mm,质量单位kg/m):

常用钢管规格表

公称直径DN 普通镀锌管 无缝钢管

外径 壁厚 不镀锌理论质量 规格表示 外径 壁厚 质量 8 13.5 2.25 0.62 10 17.0 2.25 0.82 14*3.0 14 3.0 0.814 15 21.25 2.75 1.25 18*3.0 18 3.0 1.11 20 26.75 2.75 1.63 25*3.0 25 3.0 1.63 25 33.5 3.25 2.42 32*3.5 32 3.5 2.46 32 42.25 3.25 3.13 38*3.5 38 3.5 2.98 40 48.0 3.5 3.84 45*3.5 45 3.5 358 50 60 3.5 4.88 57*3.5 57 3.5 4.62 65 75.5 3.75 6.64 76*4.0 76 4.0 7.10 80 88.5 4.00 8.34 89*4.0 89 4.0 8.38 100 114.0 4.00 10.85 108*4.0 108 4.0 10.26
