变电站设计常用电气计算-CT二次容量简易计算

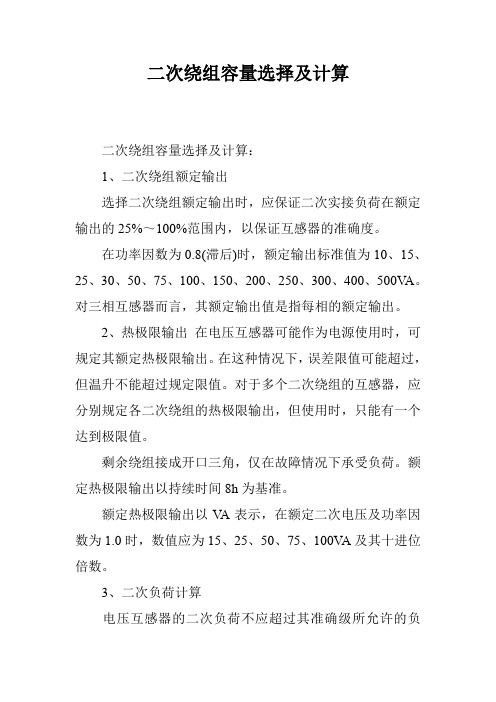

二次绕组容量选择及计算
二次绕组容量选择及计算
二次绕组容量选择及计算：
1、二次绕组额定输出
选择二次绕组额定输出时，应保证二次实接负荷在额定输出的25%～100%范围内，以保证互感器的准确度。
在功率因数为0.8(滞后)时，额定输出标准值为10、15、25、30、50、75、100、150、200、250、300、400、500V A。
对三相互感器而言，其额定输出值是指每相的额定输出。
2、热极限输出在电压互感器可能作为电源使用时，可规定其额定热极限输出。
在这种情况下，误差限值可能超过，但温升不能超过规定限值。
对于多个二次绕组的互感器，应分别规定各二次绕组的热极限输出，但使用时，只能有一个达到极限值。
剩余绕组接成开口三角，仅在故障情况下承受负荷。
额定热极限输出以持续时间8h为基准。
额定热极限输出以V A表示，在额定二次电压及功率因数为1.0时，数值应为15、25、50、75、100V A及其十进位倍数。
3、二次负荷计算
电压互感器的二次负荷不应超过其准确级所允许的负
荷范围，一般按负荷较重的一相进行验算。
一、二次额定电流的计算
10（6）/0.4KV三相变压器一、二次额定电流的计算一、口诀二、说明通常我们说变压器多大，是指额定容量而言。
如何通过容量很快算出变压器一、二次额定电流？这组口诀给了回答。
只要用变压器容量数（千伏安数）乘以系数，便可得出额定电流。
“6千零点1，10千点零6”是指一次电压为6KV的三相变压器，它的一次额定电流为容量数×0.1，即千伏安数×0.1。
一次电压为10KV的三相变压器，一次额定电流为容量数×0.06，即千伏安数×0.06。
以上两种变压器的二次侧（低压侧）额定电流皆为千伏安数×1.5。
这就是“低压流好算，容量一倍半”的意思。
例1用口诀计算，10/0.4KV，100kVA三相变压器一、二次额定电流是多少？解一次 100×0.06=6A二次 100×1.5=150A例2用口诀计算，6/0.4KV，50KVA三相变压器一、二次额定电流是什么？解一次 50×0.1=5A二次 50×1.5=75A第四节 380/220V常见负荷电流的计算方法（之一）一、口诀二、说明低压380/220V三相四线制系统，是我国各地目前广泛采用的供电系统。
各类低压用电器铭牌一般都告诉容量，如向千瓦电动机，多少瓦的灯泡，多少千伏安小型变压器，多少千瓦电容器等等。
如何根据容量大小，很快算出负荷电流，以配备适当的保险丝、开关、导线等，是电工最常遇到的计算问题。
这一节先介绍三相负荷的计算。
（1）380V三相电动机是最常见的低压负荷之一，它的功率因数一般为0.8左右，它的额定电流约为额定容量的2倍。
如10KW电动机，其额电流约为20A。
（2）对于接到380V电压上，接成三相的电压器（容量为千乏），电热器（千瓦），小型变压器（千伏安）一类负荷，它们的电流大小为容量的1.5倍。
如150KW 移相电容器（接成380V三相），电流为150×1.5=225A。
变压器一、二次额定电流计算口诀
变压器一、二次额定电流计算口诀容量处电流，系数相乘求。
六千零点一，十千点零六。
低压流好算，容量一倍半。
说明：通常我们说变压器多大，是指额定容量而言，如何通过容量很快算出变压器一、二次额定电流？口诀说明了只要用变压器容量数（千伏安数）乘以系数，便可得出额定电流。
“6千乘零点1，10千乘点零6”是指一次电压为6千伏的三相变压器，它的一次额定电流为容量数乘0.1，即千伏安数乘0.1。
一次电压为10千伏的三相变压器，一次额定电流为容量数乘0.06，即千伏安数乘0.06。
以上两种变压的二次侧（低压侧）额定电流皆为千伏安数乘1.5，这就是“低压流好算，容量一倍半”的意思。
已知变压器容量，求其各电压等级侧额定电流口诀a ：容量除以电压值，其商乘六除以十。
说明：适用于任何电压等级。
在日常工作中，有些电工只涉及一两种电压等级的变压器额定电流的计算。
将以上口诀简化，则可推导出计算各电压等级侧额定电流的口诀：容量系数相乘求。
已知变压器容量，速算其一、二次保护熔断体（俗称保险丝）的电流值。
口诀b ：配变高压熔断体，容量电压相比求。
配变低压熔断体，容量乘9除以5。
说明：正确选用熔断体对变压器的安全运行关系极大。
当仅用熔断器作变压器高、低压侧保护时，熔体的正确选用更为重要。
这是电工经常碰到和要解决的问题。
已知三相电动机容量，求其额定电流口诀（c）：容量除以千伏数，商乘系数点七六。
说明：（1）口诀适用于任何电压等级的三相电动机额定电流计算。
由公式及口诀均可说明容量相同的电压等级不同的电动机的额定电流是不相同的，即电压千伏数不一样，去除以相同的容量，所得“商数”显然不相同，不相同的商数去乘相同的系数0.76，所得的电流值也不相同。
若把以上口诀叫做通用口诀，则可推导出计算220、380、660、3.6kV电压等级电动机的额定电流专用计算口诀，用专用计算口诀计算某台三相电动机额定电流时，容量千瓦与电流安培关系直接倍数化，省去了容量除以千伏数，商数再乘系数0.76。
CT_PT容量的选择

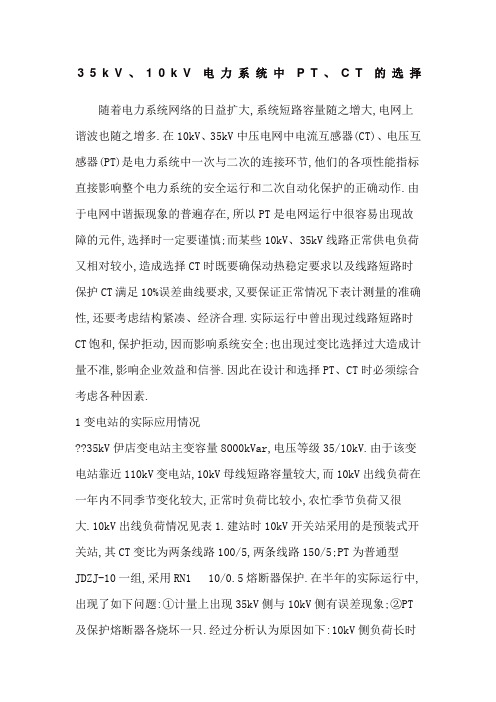

35k V、10k V电力系统中P T、C T的选择随着电力系统网络的日益扩大,系统短路容量随之增大,电网上谐波也随之增多.在10kV、35kV中压电网中电流互感器(CT)、电压互感器(PT)是电力系统中一次与二次的连接环节,他们的各项性能指标直接影响整个电力系统的安全运行和二次自动化保护的正确动作.由于电网中谐振现象的普遍存在,所以PT是电网运行中很容易出现故障的元件,选择时一定要谨慎;而某些10kV、35kV线路正常供电负荷又相对较小,造成选择CT时既要确保动热稳定要求以及线路短路时保护CT满足10%误差曲线要求,又要保证正常情况下表计测量的准确性,还要考虑结构紧凑、经济合理.实际运行中曾出现过线路短路时CT饱和,保护拒动,因而影响系统安全;也出现过变比选择过大造成计量不准,影响企业效益和信誉.因此在设计和选择PT、CT时必须综合考虑各种因素.1变电站的实际应用情况??35kV伊店变电站主变容量8000kVar,电压等级35/10kV.由于该变电站靠近110kV变电站,10kV母线短路容量较大,而10kV出线负荷在一年内不同季节变化较大,正常时负荷比较小,农忙季节负荷又很大.10kV出线负荷情况见表1.建站时10kV开关站采用的是预装式开关站,其CT变比为两条线路100/5,两条线路150/5;PT为普通型JDZJ-10一组,采用RN110/0.5熔断器保护.在半年的实际运行中,出现了如下问题:①计量上出现35kV侧与10kV侧有误差现象;②PT 及保护熔断器各烧坏一只.经过分析认为原因如下:10kV侧负荷长时间小于CT负荷的50%,造成计量出现偏差;当地电网中谐振比较大,而PT又没有采取抗谐振措施,熔断器的反应时间过长造成的.伊店变电站35kV侧系统阻抗为0.0982Ω.经计算主变额定容量运行时,10kV母线三相短路电流为16.12kA.根据以上计算,CT保护变比选择100/5,则10kV母线三相短路电流将为CT一次电流的16倍多,而一般CT不超过10%误差曲线的倍数为10~15倍.根据有关技术反事故措施文件要求,10kV、35kV系统中CT保护变比选择应大于200/5,以保证继电保护动作的准确性.解决上述问题的措施如下:10kV侧CT更换为双变比CT,计量、测量变比分别为50/5、100/5;75/5、150/5,保护级变比全为200/5;PT更换为JSZF-10三相一体式电压互感器,它具有抗谐振功能,熔断器换为XRNP-10/0.5型高分断能力的熔断器.投入运行至今两年多没有再出过问题.2电流互感器的选择??首先根据线路的最大负荷电流选择CT的一次额定电流.确定线路的最大负荷电流时,应考虑回路可能出现的过负荷以及近5年来负荷的增长情况;其次是校验动热稳定要求.根据远景规划计算系统短路容量,由于系统短路电流较大,对于负荷较轻的线路的CT不能满足要求,此时只能提高变比以确保满足该项技术指标;第三是额定输出容量的选择.是指在额定一次电流、额定变比条件下,保证所要求的准确级时,所能输出的最大容量.??CT输出容量根据式(1)选择:其中:I2为CT的额定二次电流,K2为连接导线的接线系数,Z2为连接导线的阻抗,R为接触电阻,取0.05~0.1Ω,对于测量表计用CT:K1为测量表计的接线系数,Z1为测量表计的电流线圈阻抗,对于保护用CT:K1为继电器的接线系数,Z1为继电器的电流线圈阻抗.??测量表计用CT二次的实际容量应在额定容量的25%~100%之间,在这一范围内,电流互感器运行在磁化曲线的直线部分,误差最小.保护用CT二次的实际容量应小于额定容量.此外,保护用CT还应按10%误差曲线校验:??1)计算出CT二次所接的实际负荷阻抗Z.??2)计算出在最严重短路情况下,通过CT一次侧的短路电流为一次额定电流的倍数m=KkI1max/I1,式中I1max为CT一次侧可能流过的最大短路电流有效值;I1为一次额定电流值;Kk为可靠系数,取1~2.??3)根据厂家提供的10%误差曲线和算出的m值,查出二次侧允许接入的最大阻抗Zmax≥Z.??根据上述计算值及要求,经综合分析比较,选择出能满足上述各项要求的CT.但因上述各项要求是相互制约甚至相互矛盾的,选择比较时应注意以下两点:??1)大变比CT可使保护CT满足要求,但计量CT可能超出误差,因此应选用多变比计量CT,大变比保护CT.??2)选择大容量CT可能造成开关柜内设备过分拥挤,给检修带来不必要的麻烦,因此应适当选取CT的二次输出容量,以满足要求,少有余度为宜.3电压互感器的选择??首先根据变电站的实际情况选择二次电压值及级别精度;其次是校验动热稳定要求;第三是额定输出容量的选择,此外需要注意的就是电网中的谐振对PT产生的危害,特别是分频谐振,它产生的过电压并不高,但流过电压互感器的电流却很大,可以达到正常电流的30~50倍[2],所以常常使电压互感器过热而爆炸,使整个变电站停电,造成比较严重随着电力系统网络的日益扩大,系统短路容量随之增大,电网上谐波也随之增多.在10kV、35kV中压电网中电流互感器(CT)、电压互感器(PT)是电力系统中一次与二次的连接环节,他们的各项性能指标直接影响整个电力系统的安全运行和二次自动化保护的正确动作.由于电网中谐振现象的普遍存在,所以PT是电网运行中很容易出现故障的元件,选择时一定要谨慎;而某些10kV、35kV线路正常供电负荷又相对较小,造成选择CT时既要确保动热稳定要求以及线路短路时保护CT满足10%误差曲线要求,又要保证正常情况下表计测量的准确性,还要考虑结构紧凑、经济合理.实际运行中曾出现过线路短路时CT饱和,保护拒动,因而影响系统安全;也出现过变比选择过大造成计量不准,影响企业效益和信誉.因此在设计和选择PT、CT时必须综合考虑各种因素.1变电站的实际应用情况??35kV伊店变电站主变容量8000kVar,电压等级35/10kV.由于该变电站靠近110kV变电站,10kV母线短路容量较大,而10kV出线负荷在一年内不同季节变化较大,正常时负荷比较小,农忙季节负荷又很大.10kV出线负荷情况见表1.建站时10kV开关站采用的是预装式开关站,其CT变比为两条线路100/5,两条线路150/5;PT为普通型JDZJ-10一组,采用RN110/0.5熔断器保护.在半年的实际运行中,出现了如下问题:①计量上出现35kV侧与10kV侧有误差现象;②PT 及保护熔断器各烧坏一只.经过分析认为原因如下:10kV侧负荷长时间小于CT负荷的50%,造成计量出现偏差;当地电网中谐振比较大,而PT又没有采取抗谐振措施,熔断器的反应时间过长造成的.伊店变电站35kV侧系统阻抗为0.0982Ω.经计算主变额定容量运行时,10kV母线三相短路电流为16.12kA.根据以上计算,CT保护变比选择100/5,则10kV母线三相短路电流将为CT一次电流的16倍多,而一般CT不超过10%误差曲线的倍数为10~15倍.根据有关技术反事故措施文件要求,10kV、35kV系统中CT保护变比选择应大于200/5,以保证继电保护动作的准确性.解决上述问题的措施如下:10kV侧CT更换为双变比CT,计量、测量变比分别为50/5、100/5;75/5、150/5,保护级变比全为200/5;PT更换为JSZF-10三相一体式电压互感器,它具有抗谐振功能,熔断器换为XRNP-10/0.5型高分断能力的熔断器.投入运行至今两年多没有再出过问题.2电流互感器的选择??首先根据线路的最大负荷电流选择CT的一次额定电流.确定线路的最大负荷电流时,应考虑回路可能出现的过负荷以及近5年来负荷的增长情况;其次是校验动热稳定要求.根据远景规划计算系统短路容量,由于系统短路电流较大,对于负荷较轻的线路的CT不能满足要求,此时只能提高变比以确保满足该项技术指标;第三是额定输出容量的选择.是指在额定一次电流、额定变比条件下,保证所要求的准确级时,所能输出的最大容量.??CT输出容量根据式(1)选择:其中:I2为CT的额定二次电流,K2为连接导线的接线系数,Z2为连接导线的阻抗,R为接触电阻,取0.05~0.1Ω,对于测量表计用CT:K1为测量表计的接线系数,Z1为测量表计的电流线圈阻抗,对于保护用CT:K1为继电器的接线系数,Z1为继电器的电流线圈阻抗.??测量表计用CT二次的实际容量应在额定容量的25%~100%之间,在这一范围内,电流互感器运行在磁化曲线的直线部分,误差最小.保护用CT二次的实际容量应小于额定容量.此外,保护用CT还应按10%误差曲线校验:??1)计算出CT二次所接的实际负荷阻抗Z.??2)计算出在最严重短路情况下,通过CT一次侧的短路电流为一次额定电流的倍数m=KkI1max/I1,式中I1max为CT一次侧可能流过的最大短路电流有效值;I1为一次额定电流值;Kk为可靠系数,取1~2.??3)根据厂家提供的10%误差曲线和算出的m值,查出二次侧允许接入的最大阻抗Zmax≥Z.??根据上述计算值及要求,经综合分析比较,选择出能满足上述各项要求的CT.但因上述各项要求是相互制约甚至相互矛盾的,选择比较时应注意以下两点:??1)大变比CT可使保护CT满足要求,但计量CT可能超出误差,因此应选用多变比计量CT,大变比保护CT.??2)选择大容量CT可能造成开关柜内设备过分拥挤,给检修带来不必要的麻烦,因此应适当选取CT的二次输出容量,以满足要求,少有余度为宜.3电压互感器的选择??首先根据变电站的实际情况选择二次电压值及级别精度;其次是校验动热稳定要求;第三是额定输出容量的选择,此外需要注意的就是电网中的谐振对PT产生的危害,特别是分频谐振,它产生的过电压并不高,但流过电压互感器的电流却很大,可以达到正常电流的30~50倍[2],所以常常使电压互感器过热而爆炸,使整个变电站停电,造成比较严重的后果.??根据上述要求,经综合分析比较,选择PT时应注意以下三点: ??1)一次熔断器是保护PT的第一道关卡,它的选择是非常重要的.一定要选用具有高分断能力、响应时间快的熔断器.??2)在输出容量许可的情况下,一定要选择本身带有抗谐振功能的PT.??3)选用大容量PT时,由于大容量PT都是单相的,一定要加装消谐装置.4结束语??PT、CT是35kV、10kV电力系统中保证表计计量准确和保护正确动作的重要组成元件,也是变电站系统中一次和二次自动化保护的主要连接元件,对电力系统的安全与运行都有直接影响.在选择PT、CT时,首先应保证它们的动热稳定要求,然后可通过选择多变比CT满足保护和计量要求,通过选择带有抗谐振功能的PT或加装辅助消谐设备的PT,以减少谐振对PT造成的危害..??根据上述要求,经综合分析比较,选择PT时应注意以下三点:??1)一次熔断器是保护PT的第一道关卡,它的选择是非常重要的.一定要选用具有高分断能力、响应时间快的熔断器.??2)在输出容量许可的情况下,一定要选择本身带有抗谐振功能的PT.??3)选用大容量PT时,由于大容量PT都是单相的,一定要加装消谐装置.4结束语??PT、CT是35kV、10kV电力系统中保证表计计量准确和保护正确动作的重要组成元件,也是变电站系统中一次和二次自动化保护的主要连接元件,对电力系统的安全与运行都有直接影响.在选择PT、CT 时,首先应保证它们的动热稳定要求,然后可通过选择多变比CT满足保护和计量要求,通过选择带有抗谐振功能的PT或加装辅助消谐设备的PT,以减少谐振对PT造成的危害.PT、CT爆炸原因分析PT爆炸原因分析在6～35kV的中性点非有效接地系统中，由于变压器、电压互感器、消弧线圈等设备铁心电感的磁路饱和作用，激发产生持续的较高幅值的铁磁谐振过电压。
电流、电压互感器额定二次容量计算方法
附录C 电流互感器额定二次容量计算方法电流互感器实际二次负荷（计算负荷）按公式（1）计算：2222()I n jx l jx m k S I K R K Z R =+∑+ （1）2nI S ＝K ×2I S电流互感器二次回路导线截面A 与电阻值的关系如式（2）所示。
l LR A ρ= （2）式中：2I S ——电流互感器实际二次负荷（计算负荷），VA2nIS ——设计选择的电流互感器二次额定负荷，VA K ——系数，一般选择1.5～3A ——二次回路导线截面， 2mmρ——铜导电率，257m /mm )ρ=Ω，(•L ——二次回路导线单根长度，ml R ——二次回路导线电阻，Ωjx K ——二次回路导线接触系数，分相接法为21；2jx K ——串联线圈总阻抗接线系数，不完全星形接法时如存在V 相串联线圈（如接入90º跨相无功电能表），其余为1。
2nI ——电流互感器二次额定电流，A ，一般为5A 或1A 。
m Z ——计算相二次接入单个电能表电流线圈阻抗，单个三相电子式电能表一般选定为0.05Ω,三相机械表选择0.15Ω。
mZ ∑——计算相的电流互感器其二次回路所串接入的N 个电能表电流线圈总阻抗之和。
k R ——二次回路接头接触电阻，一般取0.05～0.1根据上述的设定，以二次额定电流为5A ，分相接法，4 mm ²的电缆长100米，本计量点接入2个三相电子表为例，取40VA ，如电流互感器选择40VA 有困难，则应加大导线截面，选用较小容量的设备。
而上述计量装置采用简化接线方式时，本计量点电流互感器的额定容量为：222221.5()11005(120.050.1)574I n jx l jx m k S I K R K Z R =+∑+⨯⨯⨯+⨯⨯+⨯ =1.5 =24(VA)取30VA 。
附录D 电压互感器额定二次容量选择方法电压互感器的实际二次负载按公式（3）计算：22Y n U S U =2 （3）因电压互感器二次容量，一般仅考虑所计表计电压回路的总阻抗，导线电阻及接触电阻相对于表计阻抗常可以忽略，故各相电压互感器额定二次容量，可根据本计量点各相所接电能表电压回路的总功耗，来确定电压互感器所接的实际二次负载。
变压器一二次额定电流计算口诀
变压器一、二次额定电流计算口诀容量处电流，系数相乘求。
六千零点一，十千点零六。
低压流好算，容量一倍半。
说明：通常我们说变压器多大，是指额定容量而言，如何通过容量很快算出变压器一、二次额定电流？口诀说明了只要用变压器容量数（千伏安数）乘以系数，便可得出额定电流A。
“6 千乘零点1，10千乘点零6”是指一次电压为6 千伏的三相变压器，它的一次额定电流为容量数乘0.1 ，即千伏安数乘0.1 。
一次电压为10 千伏的三相变压器，一次额定电流为容量数乘0.06 ，即千伏安数乘0.06 。
以上两种变压的二次侧（低压侧）额定电流皆为千伏安数乘 1.5 ，这就是“低压流好算，容量一倍半”的意思。
导线载流量的计算口诀, 评论导线的载流量与导线截面有关，也与导线的材料、型号、敷设方法以及环境温度等有关，影响的因素较多，计算也较复杂。
各种导线的载流量通常可以从手册中查找。
但利用口诀再配合一些简单的心算，便可直接算出，不必查表。
1.口诀铝芯绝缘线载流量与截面的倍数关系10 下五，100 上二，25 、35，四、三界，.70 、95，两倍半。
穿管、温度，八、九折。
裸线加一半。
铜线升级算。
2.说明口诀对各种截面的载流量（安）不是直接指出的，而是用截面乘上一定的倍数来表示。
为此将我国常用导线标称截面（平方毫米）排列如下：1、1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185 …（1）第一句口诀指出铝芯绝缘线载流量（安）、可按截面的倍数来计算。
口诀中的阿拉伯数码表示导线截面（平方毫米），汉字数字表示倍数。
把口诀的截面与倍数关系排列起来如下：1 〜10 16、25 35、50 70、95 120 以上五倍四倍三倍二倍半二倍倍。
“ 100 上二”（读百上二）是指截面100 以上的载流量是截面数值的二倍。
截面为25 与35 是四倍和三倍的分界处。
这就是口诀“25 、35 ，四三界”。
而截面70、95 则为二点五倍。
变压器一二次侧电流计算
变压器一、二次额定电流计算容量处电流，系数相乘求。
六千零点一，十千点零六。
低压流好算，容量一倍半。
说明：通常我们说变压器多大，是指额定容量而言，如何通过容量很快算出变压器一、二次额定电流?口诀说明了只要用变压器容量数(千伏安数)乘以系数，便可得出额定电流。
“6 千乘零点1，10千乘点零6”是指一次电压为6千伏的三相变压器，它的一次额定电流为容量数乘0.1，即千伏安数乘0.1。
一次电压为10千伏的三相变压器，一次额定电流为容量数乘0.06，即千伏安数乘0.06。
以上两种变压的二次侧(低压侧)额定电流皆为千伏安数乘1.5，这就是“低压流好算，容量一倍半”的意思。
已知变压器容量，求其各电压等级侧额定电流口诀 a ：容量除以电压值，其商乘六除以十。
说明：适用于任何电压等级。
在日常工作中，有些电工只涉及一两种电压等级的变压器额定电流的计算。
将以上口诀简化，则可推导出计算各电压等级侧额定电流的口诀： 容量系数相乘求。
已知变压器容量，速算其一、二次保护熔断体(俗称保险丝)的电流值。
口诀 b ：配变高压熔断体，容量电压相比求。
配变低压熔断体，容量乘9除以5。
说明：正确选用熔断体对变压器的安全运行关系极大。
当仅用熔断器作变压器高、低压侧保护时，熔体的正确选用更为重要。
这是电工经常碰到和要解决的问题。
已知三相电动机容量，求其额定电流口诀(c)：容量除以千伏数，商乘系数点七六。
说明：(1)口诀适用于任何电压等级的三相电动机额定电流计算。
由公式及口诀均可说明容量相同的电压等级不同的电动机的额定电流是不相同的，即电压千伏数不一样，去除以相同的容量，所得“商数”显然不相同，不相同的商数去乘相同的系数0.76，所得的电流值也不相同。
若把以上口诀叫做通用口诀，则可推导出计算220、 380、660、3.6kV电压等级电动机的额定电流专用计算口诀，用专用计算口诀计算某台三相电动机额定电流时，容量千瓦与电流安培关系直接倍数化，省去了容量除以千伏数，商数再乘系数0.76。
变比的计算方法
根据公式S=根号3*U*I，可以计算I=S/根号3*U，S就是你的变压器容量，U是电压等级，虽然你这里是10kV的，但是因为100KVA的变压器通常是高供低量，因此U应该选择低压侧，也就是0.38KV。
根号3约等于1.732，因此这里I=100/1.732*0.38=151.9，应使用150/5的，若要使用200/5的也可以，但可能会使计量有误差。
计算CT的变比的时候，首先应该看是高供高量还是高供低量，选择的U参数是不一样的。
给你一个简化的公式，高量CT=容量*0.06，低量CT=容量*1.5。
继续追问：高量CT=容量*0.06, 低量CT=容量*1.5 你这两个公式，是不就是简化计算高压侧和低压侧电流的大小，选用多大变比的电流互感器，是根据变压器高压侧或者低压侧电流大小选择的？补充回答：是的，简化后的公式。
电流I=容量S/（根号3*U），因为容量是一个变量，而1/（根号3*U）根据高低压侧的电压不同只有2个取值，所以当高压侧U取值10kV，根号3*10kV=17.32，倒数约等于0.0577；低压侧取值0.38kV，根号3*0.38kV=0.65816，倒数约等于1.519。
因此，就得出了我所谓的简化后的公式。
至于选用多大的CT，应该根据你CT所安装的是在高压侧还是低压侧来判断，因为两边的电流大小是不一样的，选择的CT也不一样。
继续追问：如果是低压侧来选择就是按照低压侧电流大小来选择？？那如何按照用户负荷大小来选择CT大小？比方说，一个70KW的水泵，应选择多大CT？如何来计算？继续追问：有的人说变压器能承载的电流等于容量乘以1.44（一楼也是这么算出来），这种算法对不？所谓变压器承载的电流是只的什么？根据<<电气装置的电测量仪表装置设计规范>>(GBJ63-90)的规定，在额定值的运行条件下，仪表的指示在量程的70%~100%处,此时电流互感器最大变比应为: N=I1RT /(0.7*5);I1RT ----变压器一次侧额定电流, A；N----电流互感器的变比；也就是一般可以按照实际电流为互感器一次电流的80％来选择。
电流互感器二次容量的计算及选择
电流互感器容量选择电流互感器的容量，主要是根据电流互感器使用的二次负载大小来定，电流互感器的二次负载主要和其二次接线的长度和负载有关。
一般来说二次线路长的，要求的容量要大一些；二次线路短的，容量可选的小一点。
电流互感器的容量一般有5VA-50VA对于短线路可选5VA 一般稍长的选20VA或30VA特殊情况可选的更大一些。
电流互感器容量的选择要复合实际的要求不是越大越好只有选择的二次容量大小接近实际的二次负荷时电流互感器的精度才较高容量偏大或偏小都会影响测量精度。
考虑是安装在配电柜上就要看测量单元（电度表或综合保护装置）和互感器的距离了如果测量单元是在距离较远的综控室则一般选择20VA或30VA如果测量装置也是装在配电柜上的，则选5VA 或10VA 就可以满足要求。
建议按三个方面综合考虑：1、根据负荷电流的大小选择变比一般按照60-80 的%额定电流选择比较理想；2、计量用的互感器就选精确度高点（级足矣）测量用的可以更低点；J ‘3、根据配电柜的布局选择穿心式或普通式互感器强烈建议使用普通式穿心式的固定支撑问题一直做的不太可靠如果布局实在狭小也只好用穿心式了；另外提醒注意以下几点：1、有多个二次绕组的电流互感器一定要把闲置的二次接线端用铜芯线牢固的短接起来；2、切记严禁在电流互感器二次侧安装保险、空气开关之类的保护元件；3、必须在停电后才能在电流互感器上作业千万不要带电拆、装电流互感器；4、第一次带电时最好不要带负荷即使接错线了造成的危害会小很多；5、电流互感器出现开裂、变色、变形、发热等现象时立即切断电源不要扛。
电流互感器二次容量的计算及选择1 引言电流互感器在电力系统中起着重要的作用，电流互感器的工作原理类似于变压器，它将大电流按一定比例变为小电流，提供各种仪表使用和继电保护用的电流，并将二次系统与高电压隔离。
它不仅保证了人身和设备的安全，也使仪表和继电器的制造简单化、标准化，提高了经济效益。
变压器次级容量计算公式
变压器次级容量计算公式变压器是电力系统中常见的电气设备，用于改变交流电压的大小。
在变压器设计和选择中，次级容量的计算是非常重要的一步。
次级容量的大小直接影响着变压器的使用效果和性能。
本文将介绍变压器次级容量的计算公式及相关知识。
首先，我们需要了解一些基本概念。
变压器的次级容量是指变压器输出端的额定容量，通常以千伏安（kVA）为单位。
在进行次级容量的计算时，需要考虑负载功率、功率因数、过载能力等因素。
变压器次级容量的计算公式如下：次级容量（kVA）= 负载功率（kW）/ 功率因数。
其中，负载功率是指变压器输出端的实际负载功率，通常以千瓦（kW）为单位；功率因数是指负载的功率因数，通常为0.8至1之间的数值。
在实际应用中，我们还需要考虑变压器的过载能力。
变压器的过载能力是指变压器在短时间内能够承受的额外负载能力。
在计算次级容量时，需要将变压器的过载能力考虑在内，以确保变压器在短时间内能够正常工作。
在进行次级容量的计算时，还需要考虑负载类型和负载特性。
不同类型的负载对变压器的次级容量有不同的要求。
例如，感性负载和容性负载对变压器的次级容量有不同的影响。
在计算次级容量时，需要根据实际负载类型和特性进行调整。
另外，变压器的次级容量还受到环境条件的影响。
在高温、潮湿或其他恶劣环境条件下，变压器的次级容量可能需要做相应的调整。
因此，在进行次级容量计算时，需要考虑到实际的环境条件。
除了计算次级容量外，我们还需要考虑变压器的选型和匹配。
在选择变压器时，需要根据实际负载情况和使用要求进行合理的选择。
变压器的次级容量应该与实际负载相匹配，以确保变压器能够正常工作并具有良好的性能。
在实际工程中，变压器次级容量的计算是一个复杂的过程。
需要考虑多种因素，并进行综合分析和评估。
只有在充分了解实际情况和要求的基础上，才能够进行准确的次级容量计算，并选择合适的变压器。
总之，变压器次级容量的计算是电力系统设计和选择中的重要一环。
通过合理的次级容量计算和选择，可以确保变压器在实际应用中具有良好的性能和可靠的运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、计量绕组线圈
I=5A电流互感器二次额定电流，1A或5A。
A=4mm2电缆截面mm2，2.5或4或6
L=10mCT至测量表计的电缆长度
Zlx =0.0439ΩZcj=0.04Ω测量表计线圈的内阻，默认为0.02，可根据实际表计内阻进行调Zc=0.1Ω接触电阻，取0.05~0.1ΩVA=4.5965VA电流互感器所需二次容量二、保护、测量绕组线圈I=5A电流互感器二次额定电流，1A或5A。A=4mm2电缆截面mm2，2.5或4或6L=120mCT至测量表计的电缆长度S=1VAZlx =0.5263ΩZcj=0.04Ω保护或测控装置电流回路内阻Zc=0.1Ω接触电阻，取0.05~0.1ΩVA=16.658VA电流互感器所需二次容量连接电缆的内阻
CT二次容量简易计算（三相星形接线）
连接电缆的内阻
保护或测控装置电流回路功率消耗一般为0.
情况进行调整。若保护装置共用CT的，可相应增加。
0.02，可根据实际表计内阻进行调整。
星形接线）
般为0.5VA/~1VA，可根据不同厂家装置
用CT的，可相应增加。
