铁碳相图分析
铁碳合金相图及平衡组织分析
实验三铁碳合金相图及平衡组织分析一、实验目的1.认识和熟悉铁碳合金平衡状态下的显微组织特征；2.了解含碳量对铁碳合金平衡组织的影响，建立Fe-Fe3C状态图与平衡组织的关系3.了解平衡组织的转变规律并能应用杠杆定律4.掌握金相显微镜用铁碳合金样品的制备二、实验原理通常将碳含量小于2.11%的铁碳合金称为钢，碳含量大于2.11%的Fe-C合金称为铁，根据铁碳二元相图（图1），它们在室温下组成相都是铁素体和渗碳体，但是它们在纤维组织上却有很大的差异。
按组织分区的Fe-Fe3C相图（一）铁碳合金中的几种基本相和组织（1）铁素体（F）。
它是碳在α-Fe中的固溶体，为体心立方晶格。
具有磁性及良好的塑性，硬度较低。
用3%-4%硝酸酒精溶液浸蚀后，在显微镜下呈现明亮的多边形晶粒。
亚共析钢中，铁素体呈现块状分布；当碳含量接近共析成分时，铁素体则呈现断续的网状分布于珠光体（共析体）周围。
（2）渗碳体（Fe3C，又称Cementite），它是铁与碳形成的一种化合物，其碳含量为6.69%。
用3%-4%的硝酸酒精溶液寝蚀后，呈现亮白色；若用热苦味酸钠溶液寝蚀，则渗碳体呈现黑色而铁素体仍为白色，由此可以区别铁素体与渗碳体。
此外，按铁碳合金成分和形成条件不同，渗碳体呈现不同的的形态：一次渗碳体，从液相中析出，呈现条状；二次渗碳体（次生相），从奥氏体中析出，呈现网络状，沿奥氏体晶界分布，经球化退火，渗碳体呈现颗粒状；三次渗碳体，从铁素体中析出，常呈现颗粒状；共晶渗碳体与奥氏体同时生长，称为莱氏体；共析渗碳体与铁素体同时生长，称为珠光体。
（3）珠光体（P），它是铁素体和渗碳体的机械混合物，是共析转变的产物。
由杠杆定律可以求得铁素体和渗碳体的含量比为8:1。
因此，铁素体后，渗碳体薄。
硝酸酒精寝蚀后可观察到两种不同的组织形态。
1）片状珠光体，它是由铁素体与渗碳体交替排列形成的层状组织，腈硝酸酒精溶液寝蚀后，在不同放大倍数下，可以观察到具有不同特征的层片状组织。
铁碳相图和铁碳合金(白底+简化)
2020/11/4
12
铁素体的显微组织
铁素体的显微组织与纯铁相同，用4%硝 酸酒精溶液浸蚀后，在显微镜下呈现明 亮的多边形等轴晶粒。
2020/11/4
13
奥氏体的组织
奥氏体的组织与铁素体相似，但晶界较为 平直，且常有孪晶存在。
2020/11/4
14
（3）Fe3C(渗碳体） cementite
2020/11/4
4
（1）纯铁pure iron（多型性）
2020/11/4
➢ 纯铁熔点1538℃，温度变化 时会发生同素异构转变。
➢ 在912℃以下为体心立方 ， 称α铁(α-Fe)；
➢ 低温的铁具有铁磁性，在 770℃ 以 上 铁 磁 性 趋 于 消 失 。
➢ 912℃—1394℃ 之 间 为 面 心 立方，称为γ铁(γ-Fe)；
称为铸铁 ➢含碳量小于0.0218％的铁碳合金则称为工
业纯铁
2020/11/4
25
根据组织特征可将铁碳合金分为以下七种
①工业纯铁(<0.0218％C)； ②共析钢，0.77％C； ③亚共析钢(0.0218％—0.77％C)； ④过共析钢(0.77％-2.11％C)； ⑤共晶铸铁(4.30%C)； ⑥亚共晶铸铁(2.11%-4.30％C)； ⑦过共晶铸铁(4.30％—6.69％C)。
G 912
2020/11/4
0
α与γ同素异构转变点(A3)
17
2、 Fe-Fe3C相图分析
特征点
符号 H J K N P S Q
2020/11/4
温度/℃ 1495 1495 727 1394 727 727 室温
含碳量/% 含义
0.09 碳在δ-Fe中的最大溶解度

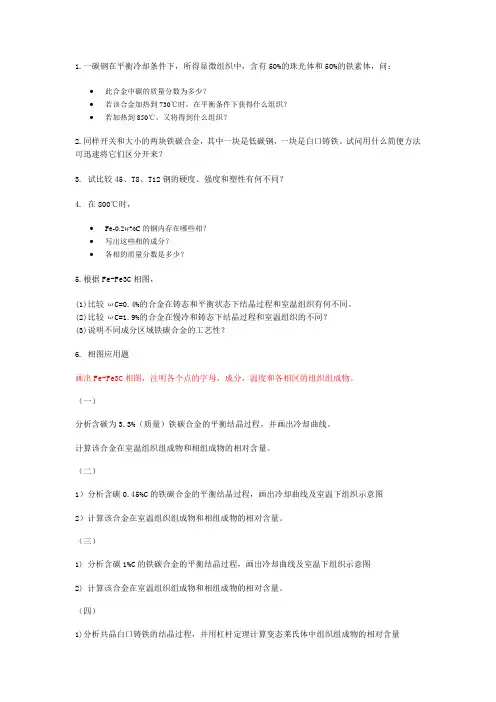

8 第八章 铁碳相图
1.一碳钢在平衡冷却条件下，所得显微组织中，含有50%的珠光体和50%的铁素体，问：
∙此合金中碳的质量分数为多少？
∙若该合金加热到730℃时，在平衡条件下获得什么组织？
∙若加热到850℃，又将得到什么组织？
2.同样开关和大小的两块铁碳合金，其中一块是低碳钢，一块是白口铸铁。
试问用什么简便方法可迅速将它们区分开来？
3. 试比较45、T8、T12钢的硬度、强度和塑性有何不同？
4. 在800℃时，
∙Fe-0.2w%C的钢内存在哪些相？
∙写出这些相的成分？
∙各相的质量分数是多少？
5.根据Fe-Fe3C相图，
(1)比较ωC=0.4%的合金在铸态和平衡状态下结晶过程和室温组织有何不同。
(2)比较ωC=1.9%的合金在慢冷和铸态下结晶过程和室温组织的不同？
(3)说明不同成分区域铁碳合金的工艺性？
6. 相图应用题
画出Fe-Fe3C相图，注明各个点的字母，成分，温度和各相区的组织组成物。
（一）
分析含碳为3.3%（质量）铁碳合金的平衡结晶过程，并画出冷却曲线。
计算该合金在室温组织组成物和相组成物的相对含量。
（二）
1）分析含碳0.45%C的铁碳合金的平衡结晶过程，画出冷却曲线及室温下组织示意图
2）计算该合金在室温组织组成物和相组成物的相对含量。
（三）
1) 分析含碳1%C的铁碳合金的平衡结晶过程，画出冷却曲线及室温下组织示意图
2) 计算该合金在室温组织组成物和相组成物的相对含量。
（四）
1)分析共晶白口铸铁的结晶过程，并用杠杆定理计算变态莱氏体中组织组成物的相对含量。
铁碳合金相图分析
成P点成分的铁素体和渗碳体，即γS＝αP＋Fe3C。
▪
所得到的共析体αP＋Fe3C称为珠光体，用P表示。
3. 铁碳合金的平衡结晶和组织转变
1）铁碳合金的分类 工业纯铁：碳含量小于0.022％的铁碳合金称为工业纯铁， 其特点是在冷却过程中不发生共析反应。
钢：碳含量在0.022～2.14％之间的铁碳合金称为钢，其特 点是结晶过程不发生共晶反应。根据室温组织的不同，钢又 分为：
是2.25g/cm3。
▪
碳的原子半径为0.34nm。碳有两种存在
形式：石墨和金刚石，石墨较为广泛。
▪
石墨是由碳原子层组成，层内原子呈正六
边形。层内原子由共价键结合，原子间距为
0.142nm。层间原子由弱金属键结合，间距为
0.34nm。
▪
石墨的晶体结构属于六方晶系，其中a＝
0.46nm，c＝0.670nm，每个晶胞含有四个原子。
PK
6.690.022
亚共析钢的室温平衡组织是先共析铁素体和珠光体。
亚共析钢中的先共析铁素体可能呈现不同的形态：先共 析铁素体在奥氏体晶界上形核后，可形成沿原奥氏体晶界的 网状先共析铁素体；也可沿奥氏体晶内某特定晶面生长成相 互平行的片状，即魏氏组织。
❖ 过共析钢
d1 d2
d3 P S d4
当合金从液相开始冷却：
%＝c5S100% 0.76－ 0.3 100%62.2%
PS
0.760.022
P％Pc5100%0.30.022100%37.8%
PS
0.760.022
此时，合金中α与Fe3C两相的相对量为：
%＝c5K100% 6.69－ 0.3100%95.8%
PK
6.690.022
铁碳相图对应的显微组织和分析
Fe3CII=(2.11-0.77)/(6.69-0.77)* A%
最终组织：变态莱氏体Ld’+（由先共晶奥氏体经共析转变的) 珠光体P＋（从先共晶奥氏体沿其晶界析出的）二次渗碳体
枝晶？ Fe3CII？
材
料 亚共晶白口铁
热 处 理 金属模铸造
显 微 组 织 先共晶枝晶+莱氏体（变）
浸 蚀 剂 4%硝酸酒精
3.画出6块样品（20,60,T8,T12,亚，过）的组织示意图， F50MM半圆，标出各相关参数；并结合相图及课堂讨论分析 其特征, 绘出结晶过程示意图(全部手绘);要求分别描述组 织组成和相组成的计算方法。
4.个人感想与体会；你是否从此实验中达到预期的实验目的， 有何收获？
六、课堂讨论
T / ºC
材
料 T12钢
热 处 理 退火
显 微 组 织 珠光体+渗碳体网
浸 蚀 剂 碱性苦味酸溶液
原放大倍数 200
T12钢
浸蚀剂 4％硝酸酒精溶液
碱性苦味酸溶液
Ld: γ+Fe3C Ld’: P+Fe3C
共 晶 白 口 铸 铁
最终组织：变态莱氏体Ld’(珠光体与渗碳体的机械混合物)
特征？ 黑？ 白？
碳素结构钢：用于制造各种加工工具的钢种。用钢中平均含 碳量的两位数字表示，单位万分之一。例如：钢号45，表示 平均含碳量为0.45％的钢。
三、实验设备及样品
1.光学显微镜；
2.标准样品（10个；七种类型） ：
（1）工业纯铁 (< 0.0218%C）: Fe
（2）亚共析钢 (0.0218-0.77%C): 20, 45, 60
铁碳相图对应的 显微组织和分析
一、实验目的
铁碳相图(有各特征点、线顺序演示画法)
共析转变线PSK: （A1线）
AS 727℃ FP+ Fe3C P
A
F
珠光体是铁素体 和渗碳体片层相 间的组织, 呈指 纹状。 较高强度和硬度, 塑性较差
HJB: 包晶反应 LB+δH⇄ AJ
δ
L
A
三条重要的相界线 Acm
A3
三、典型合金的平衡结晶过程
㈥ 亚共晶白口铁的结晶过程 L → L + A→ A(初生) + Ld → A+ Fe3CⅡ+ Ld → P+Fe3CⅡ+Ld’ • 亚共晶白口铁室温组织为P+Fe3CⅡ+Ld’。
㈦ 过共晶白口铁的结晶过程 L → L+Fe3CⅠ →Ld+ Fe3CⅠ →Ld’+ Fe3CⅠ,
• 过共晶白口铸铁室温组织为Fe3CⅠ+Ld’。
1 2
L+A
A
3
3’
F +Fe3C
4
• 珠光体是铁素体与渗碳体片层相间的组织, 呈指 纹状。
㈢ 亚共析钢的结晶过程 L→L+δ →L+ A → A → F+A → F+ P (F+Fe3C)
F中析出Fe3CⅢ， 量少,忽略不计. 室温组织: F＋P
亚共析钢室温组织: F＋P， 随C％增加，P含量增加。
＞0.9%C, Fe3CⅡ为晶界 连续网状, 强度下降, 但硬度仍上升。
＞2.11%C, 组织中有以 Fe3C为基的Le’,硬度高 脆性大, 难以切削加工。
⒊ 含碳量对工艺性能的影响 ① 切削性能: 中碳钢合适 ② 可锻性能: 低碳钢好 ③ 焊接性能: 低碳钢好 ④ 铸造性能: 共晶合金好
铁碳相图
4 铁碳相图 4.1 铁碳合金的组元和基本相
纯铁 • 纯铁的同素异晶转变反应式:
δ- Fe
bcc
1394 °C
912 °C
γ- Fe
α- Fe
fcc
bcc
通常，把 δ - Fe ←→ γ - Fe 的转变称为 A4转变，转变的平衡临界点称为A4点。
γ- Fe ←→ α - Fe 的转变称为A3转变， 转变的平衡临界点称为A3点。
6.69
渗碳体一旦形成，在较低温度下，它的分解速率是很慢的，因此，在大多数情况 下，我们只考虑铁碳亚稳定系相图，即Fe-Fe3C相图。但应注意，渗碳体分解的 快慢与钢中是否含有其它元素有密切的关系。
4 铁碳相图
A L+ δ
δH B
N
温
J γ+ δ
度
γ
G 奥氏体
α+γ S αP
铁素体
Q Fe
L
L+γ
碳量％
0 0.53 4.30 6.69 2.14 2.11 0 0.09 0.16 0.17 6.69 0 0 0.022 0.0218 0.76 0.77 0.0057
上节回顾
2. 掌握几种典型的组织（组成、形貌特点、性能特点）
1.铁素体 碳溶于α-Fe中的间隙固溶体，bcc晶格，常用α或F表示。
＜0.09%的合金，按匀晶转变为δ相之
后，继续冷却时发生固溶体的同素异晶转
变为单相γ。 含碳量在0.53~2.11%之间的合金，按
匀晶转变凝固后，组织也是单相γ。
4 铁碳相图 4.2 Fe-Fe3C相图分析
共晶转变（水平线ECF）
共晶转变是在1147℃的恒温下，由4.3%C的液相转变为2.14%C的γ和
第五章_铁碳相图
第五章铁碳相图定义：分析研究铁碳合金在平衡条件下合金的成分、温度、合金相之间关系的图解。
一、铁碳合金的基本组织与性能根据铁与碳组元的作用不同，铁碳合金的基本组织有：铁素体、奥氏体、渗碳体、珠光体和莱氏体。
1、铁素体铁素体F：碳溶入α－Fe中形成的间隙固溶体铁素体性能：σb＝180－280MPa，δ＝30％－50％，硬度≈80HBS。
2、奥氏体奥氏体（A）：碳溶入γ－Fe中形成的间隙固溶体。
奥氏体性能：σb＝400MPa，δ＝40％－50％，硬度＝160－200HBS。
3、渗碳体渗碳体（Fe3C）：铁与碳形成的具有复杂晶体结构的间隙化合物。
渗碳体性能：熔点高约1227℃，硬度≈800HBW，δ≈0，脆性大。
Fe3C是钢中的强化相，它的形态、大小、数量与分布对铁碳合金性能产生非常大的影响。
4、珠光体珠光体（P）：铁素体和渗碳体组成的两相复合物。
其性能介于F和Fe3C之间即：σb＝770MPa，δ＝20％－30％，硬度≈180HBS，A KV＝24－32J。
5、莱氏体（Ld或Ld′）莱氏体：奥氏体和Fe3C组成的两相复合物。
在1148℃时称为高温莱氏体（Ld′），溶碳量为ωC＝4.3％；在727℃时，由P和Fe3C组成的两相复合物，称为低温莱氏体（Ld）。
其性能与Fe3C相似，又硬又脆。
二、铁碳合金相图在铁碳合金中，铁与碳可形成Fe3C、Fe2C、FeC等一系列化合物。
而稳定的化合物可作为一个独立的组元。
因此，整个Fe－C相图可视为由Fe－Fe3C、Fe3C－Fe2C等一系列二元相图构成。
但因铁碳合金中当ωC＞5％时，性能很脆，无实用价值，故铁碳合金相图中仅研究Fe－Fe3C相图。
简化后的Fe－Fe3C相图如图5－1所示。
1、相图分析Fe －Fe 3C 相图分为上、下两部分。
二元共晶相图（前面以讲）和二元共析相图。
⑴Fe －Fe 3C 相图中的特征点 P 点：碳在F 中的最大溶解度。
G 点：Fe Fe -⇔γα－的同素异晶转变点。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
铁碳合金相图
从某种意义上讲，铁碳合金相图是研究铁碳合金的工
具，是研究碳钢和铸铁成分、温度、组织和性能之间
关系的理论基础，也是制定各种热加工工艺的依据。
一、铁碳合金中的基本相
铁碳合金相图实际上是Fe-Fe3C相图，铁碳合金的基
本组元也应该是纯铁和Fe3C。
铁存在着同素异晶转变，
即在固态下有不同的结构。
不同结构的铁与碳可以形
成不同的固溶体，Fe—Fe3C相图上的固溶体都是间隙固溶体。
由于α-Fe和γ-Fe晶格中的孔隙特点不同，因而两者的溶碳能力也不同。
1,铁素体(ferrite)
铁素体是碳在α-Fe中的间隙固溶体,用符号"F"(或α)表示,体心立方晶格;
虽然BCC的间隙总体积较大,但单个间隙体积较小,所以它的溶碳量很小,最多只有0.0218%(727℃时),室温时几乎为0,因此铁素体的性能与纯铁相似,硬度低而塑性高,并有铁磁性.
铁碳合金中的基本相
铁素体的力学性能特点是塑性,韧性好,而强度,硬度低.
δ=30%~50%,AKU=128~160J σb=180~280MPa,50~80HBS.
铁碳合金中的基本相
铁素体的显微组织与纯铁相同,用4%硝酸酒精溶液浸蚀后,在显微镜下呈现明亮的多边形等轴晶粒,在亚共析钢中铁素体呈白色块状分布,但当含碳量接近共析成分时,铁素体因量少而呈断续的网状分布在珠光体的周围.
铁碳合金中的基本相
2,奥氏体(Austenite )
奥氏体是碳在γ-Fe中的间隙固溶体,用符号"A"(或γ)表示,面心立方晶格;
虽然FCC的间隙总体积较小,但单个间隙体积较大,所以它的溶碳量较大,最多有2.11%(1148℃时),727℃时为0.77%.
铁碳合金中的基本相
在一般情况下, 奥氏体是一种高温组织,稳定存在的温度范围为727~1394℃,故奥氏体的硬度低,塑性较高,通常在对钢铁材料进行热变形加工,如锻造,热轧等时,都应将其加热成奥氏体状态,所谓"趁热打铁"正是这个意
思.σb=400MPa,170~220HBS,δ=40%~50%.
另外奥氏体还有一个重要的性能,就是它具有顺磁性,可用于要求不受磁场的零件或部件.
铁碳合金中的基本相
奥氏体的组织与铁素体相似,但晶界较为平直,且常有孪晶存在.
铁碳合金中的基本相
3,渗碳体(Cementite)
渗碳体是铁和碳形成的具有复杂结构的金属化合物,用化学分子式"Fe3C"表示.它的碳质量分数Wc=6.69%,熔点为1227℃,
质硬而脆,耐腐蚀.用4%硝酸酒精溶液浸蚀后,在显微镜下呈白色,如果用4%苦味
酸溶液浸蚀,渗碳体呈暗黑色.
铁碳合金中的基本相
渗碳体是钢中的强化相,根据生成条件不同渗碳体有条状,网状,片状,粒状等形态,它们的大小,数量,分布对铁碳合金性能有很大影响.
铁碳合金中的基本相
总结:
在铁碳合金中一共有三个相,即铁素体,奥氏体和渗碳体.但奥氏体一般仅存在于高温下,所以室温下所有的铁碳合金中只有两个相,就是铁素体和渗碳体.由于铁素体中的含碳量非常少,所以可以认为铁碳合金中的碳绝大部分存在于渗碳体中.这一点是十分重要的.
铁和碳可以形成一系列化合物,如Fe3C,Fe2C,FeC等,有实用意义并被深入研究的只是Fe-Fe3C部分,通常称其为 Fe-Fe3C相图, 此时相图的组元为Fe和Fe3C. _由于实际使用的铁碳合金其含碳量多在5%以下,因此成分轴从0~6.69%.所谓的铁碳合金相图实际上就是Fe—Fe3C相图.
二、铁碳合金相图分析
1铁碳相图分析
Fe—Fe3C相图看起平比较复杂,但它仍然是由一些基本相图组成的,我们可以将Fe—Fe3C相图分成上下两个部分来分析.
1,上半部分-------共晶转变
在1148℃,4.3%C的液相发生共晶转变:
Lc (AE+Fe3C),
转变的产物称为莱氏体,用符号Ld表示.
存在于1148℃~727℃之间的莱氏体称为高温莱氏体,用符号Ld表示,组织由奥氏体和渗碳体组成;存在于727℃以下的莱氏体称为变态莱氏体或称低温莱氏体,
用符号Ldˊ表示,组织由渗碳体和珠光体组成.
低温莱氏体是由珠光体,Fe3CⅡ和共晶Fe3C组成的机械混合物.经4%硝酸酒精溶液浸蚀后在显微镜下观察,其中珠光体呈黑色颗粒状或短棒状分布在Fe3C基体上,Fe3CⅡ和共晶Fe3C交织在一起,一般无法分辨.
2,下半部分-----共析转变
在727℃,0.77%的奥氏体发生共析转变:
AS (F+Fe3C),转变的产物称为珠光体.
共析转变与共晶转变的区别是转变物是固体而不非液体.
3,相图中的一些特征点
相图中应该掌握的特征点有:A,D,E,C,G(A3点),S(A1点),它们的含义一定要搞清楚.
4, 铁碳相图中的特性线
相图中的一些线应该掌握的线有:ECF线,PSK线(A1线),GS线(A3线),ES线(ACM 线)
水平线ECF为共晶反应线.
碳质量分数在2.11%～6.69%之间的铁碳合金, 在平衡结晶过程中均发生共晶反应.
水平线PSK为共析反应线.
碳质量分数为0.0218%～6.69%的铁碳合金, 在平衡结晶过程中均发生共析反应.PSK线亦称A1线.
GS线是合金冷却时自A中开始析出F的临界温度线, 通常称A3线.
ES线是碳在A中的固溶线, 通常叫做Acm线.由于在1148℃时A中溶碳量最大可达2.11%, 而在727℃时仅为0.77%, 因此碳质量分数大于0.77%的铁碳合金自1148℃冷至727℃的过程中, 将从A中析出Fe3C.析出的渗碳体称为二次渗碳体(Fe3CII). Acm线亦为从A中开始析出Fe3CII的临界温度线.
PQ线是碳在F中固溶线.在727℃时F中溶碳量最大可达0.0218%, 室温时仅为0.0008%, 因此碳质量分数大于0.0008%的铁碳合金自727℃冷至室温的过程中, 将从F中析出Fe3C.析出的渗碳体称为三次渗碳体(Fe3CIII).PQ线亦为从F 中开始析出Fe3CIII的临界温度线.Fe3CIII数量极少, 往往予以忽略.
三、含碳量对铁碳合金组织和性能的影响
1．含碳量对铁碳合金平衡组织的影响
按杠杆定律计算，可总结出含碳量与铁碳合金室温时的组织组成物和相组成物间的定量关系
2．含碳量对机械性能的影响
渗碳体含量越多，分布越均匀，材料的硬度和强度越高，塑性和韧性越低；但当渗碳体分布在晶界或作为基体存在时，则材料的塑性和韧性大为下降，且强度也随之降低。
3．含碳量对工艺性能的影响
对切削加工性来说，一般认为中碳钢的塑性比较适中，硬度在HB200左右，切削加工性能最好。
含碳量过高或过低，都会降低其切削加工性能。
对可锻性而言，低碳钢比高碳钢好。
由于钢加热呈单相奥氏体状态时，塑性好、强度低，便于塑性变形，所以一般锻造都是在奥氏体状态下进行。
锻造时必须根据铁碳相图确定合适的温度，始轧和始锻温度不能过高，以免产生过烧；始轧和温度也不能过低，以免产生裂纹。
对铸造性来说，铸铁的流动性比钢好，易于铸造，特别是靠近共晶成分的铸铁，其结晶温度低，流动性也好，更具有良好的铸造性能。
从相图的角度来讲，凝固温度区间越大，越容易形成分散缩孔和偏析，铸造性能越差。
一般而言，含碳量越低，钢的焊接性能越好，所以低碳钢比高碳钢更容易焊接。
