335宿舍储水槽水位测量系统设计方案
在储槽液位控制系统方案选择
在储槽液位控制系统方案选择储槽液位控制系统是工业生产中常见的一种自动化控制系统，用于监测和控制储槽中液体的液位。
在许多工业领域，如化工、石油、食品等，液位控制对于生产过程的稳定性和安全性至关重要。
因此，选择合适的储槽液位控制系统方案显得尤为重要。
在选择储槽液位控制系统方案时，首先需要考虑的是监测液位的精度和稳定性。
精确地监测液位可以帮助我们准确地控制液体的供应和排放，从而提高生产效率和产品质量。
为了实现精确的液位监测，可以选择使用超声波液位传感器或压力传感器。
超声波液位传感器通过发射超声波并测量回波时间来确定液位高度，而压力传感器则通过测量液体对传感器施加的压力来推算液位高度。
这两种传感器都具有较高的精度和稳定性，可以满足大多数应用场景的需求。
选择合适的液位控制策略也是储槽液位控制系统方案选择中的重要考虑因素。
常见的液位控制策略包括开关控制和比例控制。
开关控制是通过设置液位上下限，当液位达到上限时停止供液，当液位达到下限时开始供液。
这种控制策略简单直接，适用于一些应用场景，如液体的进料和排放控制。
然而，开关控制的精度有限，容易出现液位波动，不适用于一些对液位要求较高的场景。
对于这些场景，可以选择比例控制策略。
比例控制是根据液位与设定值之间的偏差大小，调节供液阀门的开度，使液位趋于设定值。
这种控制策略可以实现更精确的液位控制，提高生产过程的稳定性和控制精度。
为了增强储槽液位控制系统的可靠性和安全性，还可以考虑使用备份控制策略。
备份控制策略是指在主控制系统失效时，自动切换到备用控制系统，确保液位控制的连续性和稳定性。
备份控制系统可以是冗余的硬件设备，也可以是备用的软件控制系统。
通过使用备份控制策略，可以减少系统故障带来的生产停机和安全风险。
选择合适的储槽液位控制系统方案需要考虑液位监测的精度和稳定性、液位控制策略的选择以及系统的可靠性和安全性。
在实际应用中，还需要根据具体的场景和需求进行综合考虑和权衡。
毕业设计-水位遥测自动控制系统设计
水位遥测自动控制系统设计1.1 研究的目的和意义在社会经济飞速发展的今天，水在人们正常生活和生产中起着越来越重要的作用。
一旦断了水，轻则给人民生活带来极大的不便，重则可能造成严重的生产事故及损失。
因此给水工程往往成为高层建筑或工矿企业中最重要的基础设施之一。
任何时候都能提供足够的水量、平稳的水压、合格的水质是对给水系统提出的基本要求。
就目前而言，多数工业、生活供水系统都采用水塔、层顶水箱等作为基本储水设备，由一级或二级水泵从地下市政水管补给[1]。
因此，如何建立一个可靠安全、又易于维护的给水系统是值得我们研究的课题。
水位自动测报系统属于应用现代遥测、通信、计算机技术，是完成江河流域降雨量、蒸发量、河流湖泊水位、海洋潮位、流量（流速）、风向风速、水质、闸坝的闸门开度、渗压、土壤墒情等数据的实时采集、报送和处理应用的信息系统，属于非工程性防洪措施[2]。
它能将某一流域或区域内的水文气象、水资源信息在短时间内传递至决策机构，以便进行洪水预报和水资源优化调度，减少水害损失，提高水资源的利用率，可以产生巨大的社会效益和经济效益。
水位自动测报系统多用在重点防洪地区及大型水利工程上，特别是在流域性、区域性的水位数据采集、传输和处理、应用的自动化方面起到了积极作用。
水位自动测报系统包括三种工作制式：自报式、查询应答式和混合式。
（1）自报式工作制式：在遥测站设备控制下每当被测参数发生一个规定的增减量变化或按设定的时间间隔，即向中心站发送所采集的数据，接收端的数据接收设备始终处于值守状态。
现在已经对传统的自报式工作制式进行了改进，使自报式工作制式有了较大发展。
改进后自报式也是双向通信方式，不是过去的纯单向工作方式。
在遥测站设备控制下每当被测参数发生一个规定的增减量变化或按设定的时间间隔，即向中心站发送所采集的数据，中心站收到数据后，给遥测站发送“确认”信息，告知遥测站这组数据接收正确或是接收错误。
自报式只有采用“确认”机制，才可以实现双信道的自动切换。
地下水位监测方案
地下水位监测方案1. 简介地下水位监测方案旨在通过科学可靠的方法监测地下水位的变化情况，以便及时掌握地下水资源的利用情况和水文地质状况。
本文将介绍地下水位监测方案的设计思路、监测方法、设备选型以及数据处理与分析等方面内容。
2. 设计思路地下水位监测的设计思路应该包括以下几个方面的考虑：2.1 监测目的确定地下水位监测的目的是十分关键的，可能的监测目的包括但不限于： - 监测地下水资源的动态变化； - 预警地下水位波动情况； - 评估地下水开采对周边环境的影响。
2.2 监测点布置监测点布置应该根据地下水系统的特点、地质条件和监测目的进行选定。
一般建议在地下水位变化明显的区域选择监测点。
2.3 监测频率监测频率应该根据监测目的和地下水位的变化情况来确定。
一般情况下，地下水位监测可以选择逐日、逐周或逐月进行。
3. 监测方法地下水位监测方法有多种，根据实际情况选择适合的方法是至关重要的。
3.1 钻孔测量法该方法通过在孔洞中放置水位计并测量地下水位的高度变化来监测地下水位。
这种方法精度较高，适用于地下水位变化较小的情况。
3.2 管井测量法该方法通过在管井中安装水位计，并通过管道与地下水相连，监测地下水位的变化。
这种方法适用于地下水位变化幅度较大的情况。
3.3 井外电测法该方法通过在地面上安装电测仪器，根据水位变化引起的电阻变化来监测地下水位。
这种方法适用于不便设置管井或需要长期监测的情况。
4. 设备选型根据监测方法的选择，合适的设备选型是确保地下水位监测准确可靠的关键。
4.1 水位计水位计是地下水位监测中常用的设备之一，可通过测量系统和样品系统两种不同的方式来选择适合的水位计。
4.2 管道或管井选择合适的管道或管井材质和规格，确保与地下水的接触无渗漏和污染的情况下，将水位计有效地与地下水相连。
4.3 电测仪器选择合适的电测仪器，确保地下水位引起的电阻变化能够被准确地测量和记录。
5. 数据处理与分析地下水位监测所得的数据应该经过处理和分析，以便有效地获取有用的信息。
水位监测系统【范本模板】

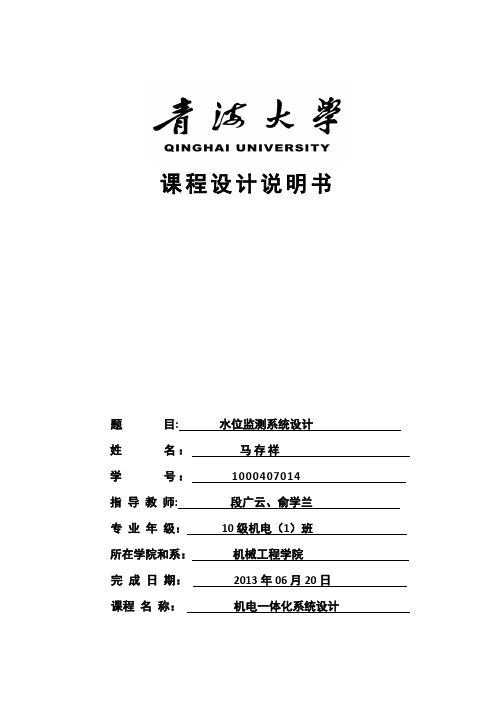

课程设计说明书题目: 水位监测系统设计姓名：马存祥学号：1000407014指导教师: 段广云、俞学兰专业年级：10级机电（1）班所在学院和系：机械工程学院完成日期：2013年06月20日课程名称：机电一体化系统设计目录1绪论 (2)1。
1背景和意义 (2)1。
2设计要求 (2)2系统总体方案设计 (3)2。
1方案设计 (3)2。
2方案论证 (3)2。
2.1.处理器论证与选择 (3)2。
2.2.传感器模块论证与选择 (4)2。
2。
3。
模数转换模块论证与选择 (4)2。
2.4。
报警模块论证与选择 (4)2.2。
5.显示模块论证与选择 (4)2。
3芯片选择 (5)3系统硬件电路设计 (8)3。
1单片机最小系统设计 (8)3.1。
1.时钟电路 (8)3.1。
2.复位电路 (8)3.1。
3。
单片机最小系统 (8)3。
2传感检测电路设计 (9)3.3显示电路设计 (10)3。
5模数转换电路设计 (11)3.6系统整体电路原理图设计 (12)4系统软件设计 (14)4.1系统主程序设计 (14)4。
2显示子程序设计 (14)4。
3报警子程序设计 (15)4.4系统仿真 (15)4。
4.1. 仿真（proteus仿真） (15)5总结 (17)附录 (18)参考文献 (21)1绪论1。
1背景和意义单片机应用发展迅速而广泛。
在过程控制中，单片机既可作为主计算机,又可作为分布式计算机控制系统中的前端机,完成模拟量的采集和开关量的输入、处理和控制计算，然后输出控制信号.单片机广泛用于仪器仪表中,与不同类型的传感器相结合,实现诸如电压、功率、频率、湿度、流量、速度、厚度、压力、温度等物理量的测量;在家用电器设备中，单片机已广泛用于电视机、录音机、电冰箱、电饭锅、微波炉、洗衣、高级电子玩具、家用防盗报警等各种家电设备中.在计算机网络和通信、医用设备、工商、金融、科研、教育、国防、航空航天等领域都有着十分广泛的应用。
随着科技的发展，液位测量技术趋于智能化、微型化、可视化.本设计思想是用单片机做下位机,PC机做上位机，单片机和PC机相结合对水箱液位进行测量和监控。
双储液罐水位监控系统设计讲解
双储液罐水位监控系统设计讲解首先，需要选择适合的液位传感器。
液位传感器是监测液位变化的关键部件，通常使用的传感器有浮子式液位传感器、压阻式液位传感器和超声波液位传感器等。
选择合适的传感器需要考虑液体的性质、温度和压力等因素。
其次，需要选择合适的信号传输方式。
对于双储液罐水位监控系统，可以选择有线传输方式或者无线传输方式。
有线传输方式可以提供更稳定和可靠的信号传输，但安装和布线比较复杂。
无线传输方式虽然省去了布线的麻烦，但信号的稳定性和可靠性较有线传输方式要差一些。
第三，需要选择合适的控制器和显示器。
控制器可以对信号进行处理，判断液位情况，并作出相应的控制动作。
显示器可以实时显示液位数据，并提供报警提示。
控制器和显示器的选择要根据具体的需求和系统的规模来确定。
第四，需要确定报警条件和处理方法。
当液位超过或者低于一定阈值时，系统应该能够发出警报，并采取相应的措施来避免意外情况的发生。
报警条件和处理方法根据不同的液体性质和储液罐的要求来确定。
在系统设计过程中，还需要考虑系统的稳定性和可靠性。
液位监控系统是为了确保储液罐的安全运行，因此系统必须具备稳定性和可靠性。
在选择传感器、控制器和显示器时，要选择具备高质量和可靠性的设备，并进行适当的维护和保养。
此外，还应该考虑系统的扩展性和可操作性。
随着储液罐规模的扩大，系统的监控范围也会扩展。
同时，系统操作应该简便易行，方便维护和管理。
综上所述，双储液罐水位监控系统设计时需要选择适合的传感器、信号传输方式、控制器和显示器，并确定合适的报警条件和处理方法。
同时，要考虑系统的稳定性、可靠性、扩展性和可操作性。
通过合理的设计和配置，可以保障储液罐的安全运行。
储水罐液位控制系统设计
4.5.3振荡电路14
4.5.4数码管显示电路14
4.6水泵选择及其电路的设计15
4.6.1水泵选择15
4.6.2电机驱动电路的设计15
5系统软件的设计16
5.1软件设计流程图16
5.2软件主函数17
5.3电路图和仿真图18
6结论20
参考文献21
附录22
附录122
附录223
计算机控制系统课程设计说明书
储水罐液位控制系统设计
学生姓名
学院名称
学号
班级
专业名称
指导教师
2014年
6月
3日
摘要
本文主要设计了一种液位控制器，它以8051作为控制器，通过8051单片机和模数转换器等硬件系统和软件设计方法，实现具有液位检测报警和控制双重功能，并对液位值进行显示。
本系统是基于单片机的液位控制，在设计中主要有水位检测、按键控制、水位控制、显示部分、故障报警等几部分组成来实现液位控制。主要用水位传感器检测水位，用六个控制按键来实现按健控制，用三位7段显示器来完成显示部分，用变频器来控制循环泵的转速，并且通过模数转换把这些信号送入单片机中。把这些信号与单片机中内部设定的值相比，以判断单片机是否需要进行相应的操作，即是否需要开启补水泵或排水泵，来实现对液面的控制，从而实现单片机自动控制液面的目的。本设计用单片机控制，易于实现液位的控制，而且有造价低、程序易于调试、一部分出现故障不会影响其他部分的工作、维修方便、等优点。
2、设计人机接口实时显示。
1.4系统的总体研究方案
本设计是采用8051单片机为核心芯片，及其相关硬件来实现的水体液位控制系统，在用液位传感器测液位的同时，循环检测传感器输出状态，并用3位七段显示示液位高度，检测液位数据，实施报警安全提示，当水体液位低于用户设定的值时，系统自动打开泵上水，当水位到达设定值时，系统自动关闭水泵或打开排水泵。
水位观测水尺设计及施工方法
水位观测水尺设计及施工方法一、引言水位观测水尺是水利工程中用于观测和记录水位的测量工具，其设计及施工方法对于水利工程的规划、建设、运行和管理具有重要意义。
本文将详细介绍水位观测水尺的设计及施工方法。
二、水位观测水尺的设计1、水位观测水尺的构造水位观测水尺通常由水尺板、读数表、保护装置等组成。
水尺板是用于直接观测水位的标尺，读数表则是用来读取水位的数值，保护装置则是用来保护水尺不受外界环境的影响。
2、水位观测水尺的设计要点设计水位观测水尺时，需要考虑以下几点：（1）水尺的材质：应选择耐腐蚀、耐磨损、不易变形的材料，如不锈钢、铝合金等。
（2）水尺的刻度：应选择合适的刻度间隔，以便能够精确地观测和记录水位变化。
（3）水尺的读数表：应选择易于读取、精度高的读数表，以确保观测数据的准确性。
（4）水尺的保护装置：应能够有效地保护水尺不受外界环境的影响，如水流、风、阳光等。
三、水位观测水尺的施工方法1、安装前的准备工作在安装水位观测水尺前，需要进行以下准备工作：（1）确定水尺的安装位置：应根据水利工程的特点和实际需要，选择合适的位置安装水尺。
（2）准备安装工具和材料：应根据安装需要，准备好必要的工具和材料，如电钻、螺丝刀、不锈钢板等。
2、安装步骤（1）在预定的位置上钻孔，然后将水尺板用螺丝固定在墙上或柱子上。
注意保持水尺板的垂直度和平整度。
（2）安装读数表：将读数表固定在水尺板上，调整好位置，使其易于读取。
（3）安装保护装置：将保护装置固定在水尺周围，以保护水尺不受外界环境的影响。
3、注意事项（1）在安装过程中，应保持水尺板的平整和垂直，以免影响观测数据的准确性。
（2）在安装读数表时，应调整好位置，确保其易于读取。
状态观测器是一种重要的发展趋势，在许多领域都有广泛的应用。
例如，在电力系统和机械系统中，状态观测器可以用于估计系统的状态和输出，从而帮助系统控制器更好地调节系统的运行。
本文将介绍基于MATLAB的状态观测器设计方法。
水位计方案
水位计方案1. 概述水位计是一种用于测量液体水位高低的设备，广泛应用于水利工程、环境监测、生产制造等领域。
本文将介绍一种基于压力传感器的水位计方案，包括原理、设计要点以及应用场景等内容。
2. 原理水位计的测量原理一般采用压力传感器测量液体所施加的压力，通过转换成相应的电信号来表示液位高度。
具体原理如下：1.液体静压力：液体在垂直方向上受到的压力与液体高度成正比。
因此，通过测量液体施加在压力传感器上的静压力，可以推算出液位高度。
2.压力传感器：压力传感器是一种能够将压力信号转换为电信号的设备。
常见的压力传感器类型包括压阻式、电容式、电感式等。
在水位计中，一般采用压阻式传感器。
3.信号处理：压阻式传感器输出的电阻值与液体的静压力成正比。
通过将电阻值转换为相应的电压或电流信号，并进行放大和滤波等处理，可以得到精确的液位高度测量结果。
3. 设计要点设计一种可靠的水位计方案需要考虑以下要点：3.1 压力传感器选择选择合适的压力传感器是确保水位计精度和可靠性的关键。
在选择压力传感器时，需要考虑以下因素：•测量范围：根据实际应用需求选择合适的测量范围，保证传感器能够覆盖所有可能的液位变化范围。
•精度：传感器的精度决定了测量结果的准确性，要根据实际需求选择合适的精度等级。
•耐压性能：考虑液体压力范围、冲击压力等因素，选择具有足够耐压性能的传感器。
3.2 电路设计水位计的电路设计包括信号调理、放大、滤波和输出等环节。
关键考虑因素包括：•信号调理：将压力传感器输出的电阻值转换为相应的电压或电流信号。
•放大：对信号进行放大，提高测量精度和灵敏度。
•滤波：采用低通滤波器等方法，降低噪声干扰，提高信号质量。
•输出：将处理后的信号转换为标准信号输出，如电压、电流等。
3.3 系统校准在使用水位计之前，需要对系统进行校准，以确保测量结果的准确性。
校准方法一般包括对应不同液位高度的压力值进行测量，并记录对应的传感器输出值。
根据测量值和实际液位高度建立校准曲线，以便后续测量结果的精确推算。
储水罐液位控制系统设计论文.doc
计算机控制技术课程设计说明书储水罐液位控制系统设计学生姓名xxx学号20100501113学院名称信电学院专业名称电气工程及其自动化指导教师xxx2013年7月2日摘要计算机控制系统是自动控制技术和计算机技术相结合的产物，利用计算机（通常称为工业控制计算机，简称工控机）来实现生产过程自动控制的系统，它由控制计算机本体（包括硬件、软件和网络结构）和受控对象两大部分组成。
随着计算机技术和现代控制理论的快速发展，计算机控制技术诞生并迅速蓬勃发展起来，其应用遍及国防、航空航天、工业、农业、医学等多种领域。
本文将利用计算机控制技术控制储水罐液位,具体本文中储水槽液位控制系统设计基于MCS51单片机系统而设计，利用单片机强大的功能和方便通信接口，实现水位检测、电机速度控制，采用PI调节误差，进一步对液位控制系统优化，从而实现怼储水罐液位的计算计控制。
关键字计算机控制；储水罐；传递函数目录1 课程设计说明 (3)1.1 题目说明 (3)1.2设计要求 (3)2 控制系统结构框图与工作原理 (4)2.1系统结构框图 (4)2.2 系统工作原理 (4)3 控制系统数学模型与总体控制方案 (5)3.1储水槽数学模型建立 (5)3.2电机的数学模型建立 (6)3.3控制系统的传递函数建立 (7)4 硬件选择 (9)4.1液位传感器的选型 (9)4.1.1液位传感器简介 (9)4.1.2液位传感器工作原理 (9)4.1.3液位传感器选型 (9)4.2微控制器的选择 (10)4.2.1 80C51电源 (11)4.2.2 80C51时钟 (11)4.2.3 80C51 控制线 (11)4.2.4 80C51 I/O接口介绍 (11)4.3 A/D转换器选择 (12)5 硬件电路设计 (13)5.1 80C51单片机外围电路设计 (14)5.1.1 时钟电路 (14)5.1.2 复位电路 (14)5.1.3数码管显示电路 (14)5.1.4 A/D转换电路 (15)5.2水泵驱动电路设计 (15)5.2.1 电机驱动电路 (15)6 软件设计 (17)6.1软件设计概要 (17)6.1.1软件设计模块： (17)6.1.2模拟PID控制原理 (17)6.2软件设计流程图 (18)结论 (19)参考文献 (20)附录： (21)1 课程设计说明1.1 题目说明被控系统为一储水罐。
水文站的水位自动监测系统设计方案
目录第一章绪论 (1)1.1国内外的发展概况 (1)1.2目的和意义 (1)1.3主要内容 (2)第二章数据采集的硬件设计 (3)2.1单片机数据采集系统 (3)2.1.1基本组成 (3)2.1.2采集方式 (3)2.1.3硬件组成 (4)第三章硬件电路设计 (5)3.1水位传感器的选择 (5)3.1.1浮子式水位传感器 (5)3.1.2压力式水位传感器 (5)3.1.3气泡式水位传感器 (6)3.1.4超声波水位传感器 (6)3.2传感器检测电路 (8)3.2.1超声波发射电路 (9)3.2.2超声波接收电路 (10)3.3 A/D转换电路设计 (10)3.3.1 A/D转换器工作过程 (10)3.3.2 A/D转换单元电路设计 (11)3.4单片机最小系统 (13)3.5 LED显示电路 (14)3.6 报警电路 (16)3.7串行通信电路设计 (16)3.7.1 RS-485通信总线 (17)3.7.2串行通信电路设计 (18)3.8 电源电路设计 (19)第四章软件设计 (20)4.1数据处理程序设计 (20)4.2数据采集处理...................................................................... 错误!未定义书签。
4.3数据显示.............................................................................. 错误!未定义书签。
4.4报警程序设计...................................................................... 错误!未定义书签。
4.5数据通信.............................................................................. 错误!未定义书签。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
储水槽水位测量系统设计方案
广西职业技术 学院 电气自动化技术 专业
12级1班 总设计：黄乐1203090122 设计：钟朝麟1203090121 设计：莫历敏1203090108 设计：牟天华1203090116 设计：李飞 1203090138 设计：梁俊忠1203090117 设计：潘万力1203090107 设计：姚景翰1203090101 目录 任务及要求 …………………………………………… 1 设计图 ………………………………………………… 2 工程计算 ……………………………………………… 3 材料清单……………………………………………… 4 设备选型依据…………………………………………… 5 技术说明 ……………………………………………… 6 设计存在问题 ………………………………………… 7 设计任务及要求 一、采用压力(差压)测量方法 二、工艺要求 (1)水槽高度:15m 直径:10m (2)水槽水位保持在10±0.3m (3)水槽原有压力60KPa
设计思路：
在工业生产过程中，因为要求被控变量保持恒定或者在定值附近，被控量是水，不是危险液体，也不是粘稠性大的液体。所以选用定值控制系统、液位控制系统，然后通过,输出标准信号给调节阀，调节阀改变开启度，控制进水量。 控制系统方案的确定
控制器执行器对象检测变送器
设定值 被控变量 设计图 工程计算 罐体的体积计算： 高（h）=15m 直径（d)=10m 半径（r）=5m 圆周率（π）=3.14 常数（g）=9.8 水密度（ρ）=1.0*10^3kg/m^3
底面周长：c=2πr=2*3.14*5=31.4m
底面积：S=πr²=3.14*5*5=78.5 m² 侧面积：S=ch= 31.4*15 =471 m² 水槽原有压强： P1=60 KPa 水槽装水时压强：P2=ρgh=1.0*10³*9.8*10.3 =100.9 KPa 则水箱底部总压强：P=P1+P2=100.9+60=160.9 KPa=0.16MPa 钢材重量计算公式 重量(吨)=厚度(mm)×宽度(m)×长度(m)×密度值
根据咨询相关专业人士，以及查阅相关资料以及相关公式。水位10.3米这样，所以我们选用12mm厚的钢板，以及还要考虑再加30%的压强。
A3钢的密度为： 7.85g/cm^3
钢板壁厚=（内压*内径）/（钢材工作屈服度×焊点系数×2-内压）钢材屈服度=31.4MPa 焊点系数（u）=1.0 圆柱形水槽所需的钢板：
我们决定用四周用12mm厚度的钢板： 水槽侧面的钢板重量=0.012m*15m*31.4m*7.85=44.4(吨) 水槽底部的钢板重量=0.012m*78.5 m^2*7.85=7.4(吨) 因为顶部压强不大，有时候人在上面做业，可考虑薄点的钢板， 故选6mm的钢板 顶部的重量=0.006m*78.5m^2*7.85=3.70(吨) 总用钢=侧面积+底面积+顶部=44.4+7.4+3.70=55.5(吨) 罐体钢总价格为：55.5×5500=313266元 压力表： 当水位在10m±0.3m时的压强: P3(9.7m)=ρgh=95.06KPa=0.095MPa P4(10.3m)=ρgh=100.94KPa=0.1MPa 故选压力表时量程刻度要可以显示这个范围 水槽底座： 底部半径：5.5m 高度：0.5m 体积：V1=3.14*5.5*5.5*0.5=47.5m^3 每立方米C25的价格大约为：315元/m^3 所以大约所需价格为：47.5*315=14962.5(元） 水槽楼梯钢筋根： 两边高用量：15.5*2=31m 横的需要40，每根30cm:40*30=1200CM=12M 共需要楼梯量：31+12=43m 玻璃钢：每米需要10元。 所以楼梯价格为：10*43=430元 材料明细表 序号 名称 型号（规格） 数量 单位 生产厂家 单价/元 总价/元 1 导压管 φ14×2 16 米 上海豫沪实业有限公司 56 896 2 避雷针 GH系列 1 组 上海勇为电气有限公司 6000 6000 3 不锈钢焊条 A307 16 包 河北特种耐焊条厂 70 1120 4 直通弯头 Φ14mm 6 个 河北圣天管件集团有限公司 130 780 5 弯通弯头 Φ14mm 2 个 河北圣天管件集团有限公司 130 260 6 导压管不锈钢阀门 DN50 2 个 上海锦豪不锈钢制品有限公司 136 272 7 手动不锈钢阀门 DN50 2 个 上海锦豪不锈钢制品有限公司 66 132 8 差压变送器 JK3351 1 个 上海自动化仪表有限公司 1580 1580 9 电动执行器 AOX-EDRV3 1 个 浙江澳翔自控有限公司 3809 480 10 法兰 DN10～DN1000 7 对 河北圣天管件集团有限公司 40 280 11 进水钢管 304不锈钢 Φ100 /4.0mm 23 KG 无锡金鼎信 17 391 12 出水钢管 304不锈钢 Φ100 /4.0mm 23 KG 无锡金鼎信 1 23 13 底座水泥 C25 47.5 立方米 华润混凝土公司 315 14962.5 14 A3钢 Q235 55.5 吨 东莞市长安精选合金制品商行 5500 313266 15 楼梯钢筋 玻璃钢 43 米 泉州创新玻璃纤维复合材料有限公司 10 430 总计/元 340873 设备选型依据 本设计的原理是为了让水罐可以长期使用，是一个高规格是设计，是为减少外界对水槽的影响，减少维护的次数，减少换零件的次数，手动控制阀都放在下面方便人工的控制。差压变送器于电动执行器在一个方向，方便安装及测试。楼梯考虑到人上去的舒服于安全性，所以宽为30cm，每根距离为40cm。在导压管连接处，选用特定的不锈钢接头，防止再测压连接处漏压，对测量产生误差。设计的出口出，方便工作人员需要进去维护。
测压点： 水槽的测压点应选在水槽的底部； 原因： (1).测量流动介质的压力时，应使取压力点与流动方向垂直，清除钻孔毛刺; (2)测量液体压力时，取压点应在管道下部，使导压管内不积存气体，测量气体时，取压点应在管道上方，使导压管内不积存液体;
测压孔口的直径： 导压管直径应选14mm，因为导压管型号选择φ14×2，所以测压孔口直径应选为14mm
避雷针: 采用GH系列环形钢管避雷针独立避雷针的方式,Q235镀锌圆钢，高度为1米。 优点：采用钢管作为塔柱材料,风荷载系数小,抗风能力强,塔柱采用外法兰盘连接,螺栓受拉,不易破坏,降低维护成本塔柱正三角型布置,节约钢材,跟开小,占地面积小,节约土地资源,选址便利塔身自重轻,运输和安装便捷,建设工期短塔型随风荷载曲线变化设计,线条流畅,遇罕遇风灾不易倒塌,减少人畜伤亡设计符合国家钢结构设计规范和塔桅设计规程,结构安全可靠. 抗损能力:风10级/地震6级。
水塔焊接: 采用A307直径为5.0mm不锈钢焊条。 说明：A307是碱性药皮的Cr23Ni13不锈钢焊条，熔敷金属具有良好的抗裂性能及抗氧化性能。采用直流反接，可进行全位置焊接,焊接电流为140~200
导压管： 由于导压管直接接触工艺介质，所以管子的选择与被侧介质的物理性质、化学性质和操作条件有关。总的要求是导压管工作在有压或常压条件下。必须具有一定的强度和密封性。因此这类管道应该选用无缝钢管。根据工程标准得知选材标准为：
低压(PN≤6.3MPa)测量管道，其规格常为∮12×1．5、∮14×2、 ∮18×3、∮22×3 中压(PN≤16MPa)测量管道，其规格常为∮122、∮1×3、∮18×4、∮22×4。 高压(PN≤32MPa)测量管道，其规格常为∮14 x 4、∮19×5。 在中低压介质中，常用的导压管为φ14×2不锈钢管，这是使用最多的一种管子，所以导压管选用该型号。 经调查得知（上海锡金金属材料有限公司、上海豫沪实业有限公司、江苏华东气体阀门有限公司）均有该型号导压管通过对比得知上海豫沪实业有限公司生产的导压管性价比高、顾客好评率高、商家服务态度好。
直通弯头: 河北圣天管件集团有限公司 河北沧州孟村弯管件加工厂 河北华易钢管制造有限公司： 内外定径、光亮退火最后抛光成型，做工精确，精度高。具有禁油洁净度高、耐腐蚀、耐高温壁厚均匀、表面光洁度高等特点，钢管柔韧性良好，安装方便，可采用自动焊接、卡套连接等方式。最后选用河北圣天管件集团有限公司
进水管选择304不锈钢： 304不锈钢是一种通用性的不锈钢材料，防锈性能比200系列的不锈钢材料要强。耐高温方面也比较好，能高到到1000-1200度。304不锈钢具有优良的不锈耐腐蚀性能和较好的抗晶间腐蚀性能。对氧化性酸，在实验中得出：浓度≤65%的沸腾温度以下的硝酸中，304不锈钢具有很强的抗腐蚀性。对碱溶液及大部分有机酸和无机酸亦具有良好的耐腐蚀能力。 厂家：无锡金鼎信 现货库存,发货迅速，304不锈钢板质量过硬!
楼梯钢筋：选择玻璃钢钢材 耐腐蚀、耐老化、强度高、硬度大、质量轻、使用寿命强。玻璃钢矩形管10元/米。厂家：泉州创新玻璃纤维复合材料有限公司 质量可靠,价格合理，服务到位
JK3351数字化电容压力/差压变送器 价格：1580元 公司：江苏巨科仪表有限公司 上海自动化仪表有限公司 天津市比利科技发展有限公司
底座混凝土： 经市场调查华润混凝土公司是一家信誉和商品质量较好的公司 手动阀门：
