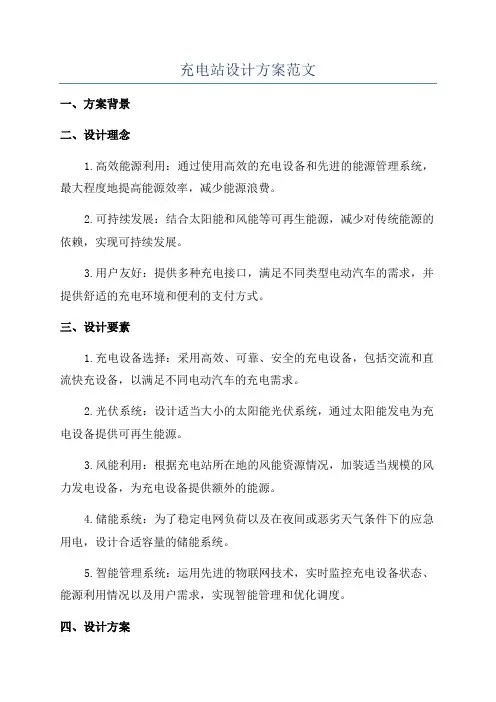

充电站设计方案范文
充电站设计方案范文一、方案背景二、设计理念1.高效能源利用：通过使用高效的充电设备和先进的能源管理系统，最大程度地提高能源效率，减少能源浪费。
2.可持续发展：结合太阳能和风能等可再生能源，减少对传统能源的依赖，实现可持续发展。
3.用户友好：提供多种充电接口，满足不同类型电动汽车的需求，并提供舒适的充电环境和便利的支付方式。
三、设计要素1.充电设备选择：采用高效、可靠、安全的充电设备，包括交流和直流快充设备，以满足不同电动汽车的充电需求。
2.光伏系统：设计适当大小的太阳能光伏系统，通过太阳能发电为充电设备提供可再生能源。
3.风能利用：根据充电站所在地的风能资源情况，加装适当规模的风力发电设备，为充电设备提供额外的能源。
4.储能系统：为了稳定电网负荷以及在夜间或恶劣天气条件下的应急用电，设计合适容量的储能系统。
5.智能管理系统：运用先进的物联网技术，实时监控充电设备状态、能源利用情况以及用户需求，实现智能管理和优化调度。
四、设计方案1.建筑设计：选取一个空地作为充电站建设的基地，设计简洁、现代的建筑风格，以满足周边居民的审美需求，同时兼顾充电设备布局的合理性。
2.充电设备布局：根据充电需求和充电设备的特点，合理划分充电桩的布置，同时设立预留充电桩位置，以便后续扩展。
3.光伏系统设计：根据充电设备的需求和预测的太阳能资源情况，计算出适当的光伏发电容量，并确定最佳的光伏板安装位置和角度。
4.风能利用设计：通过评估充电站所在地的风能资源，选择适当规模的风力发电设备，并确定最佳的安装位置。
5.储能系统设计：根据充电设备的需求和能源管理系统的要求，确定合适的储能系统容量，并采用先进的蓄电池技术。
6.智能管理系统设计：通过采用物联网技术，实现对充电设备的远程监控和控制，实时反馈设备状态以及能源利用情况，通过数据分析和智能算法优化能源管理和调度。
五、运营模式六、环境影响评估在充电站设计过程中，将进行环境影响评估，评估充电站对周边环境的影响，如噪音、废弃物处理、水资源利用等，并采取相应的措施来减少负面影响。
光伏储能一体化充电站设计方案
光伏储能一体化充电站设计方案项目名称：项目编号：版本：日期：拟制:审阅: 批准:目录1技术方案概述 (3)1.1项目基本情况 (3)1.2遵循及参考标准 (4)1.3系统拓扑结构 (5)1・4 zis纟充牛寺••・・・・・・・・・・・••••・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・62系统设备介绍 (7)2.1 250K W并离网型储能变流器 (7)2. 1.1 EAPCS250K型储能变流器特点 (7)2. 1. 2 EAPCS250K型并离网逆变器技术参数 (7)2. 1.3电路原理图 (8)2. 1.4通讯方式 (9)2. 2 50K.DCDC 变换器 (9)2. 2. 1 50K.DCDC变换器特点 (9)2. 2.2 50K.DCDC变换器技术参数 (10)2.3光智能光伏阵列汇流箱 (11)2・3・1汇流箱简介 (11)2. 3. 2汇流箱参数 (12)2.4光伏组件系统 (13)2. 4. 1 270Wp 光伏组件 (13)2.5 60KW双向充电桩 (15)2. 5. 1 60KW充电柱概述 (15)2. 5.2充电桩功能与特点 (15)2. 5.3 EVDC-60KW充电桩技术参数 (16)2.6消防系统 (17)2.7微网能量管理系统 (17)2. 7.1能量管理 (18)2. 7.2光电预测 (19)2. 7. 3负荷预测 (19)2. 7. 4储能调度 (20)2. 7. 5购售计划 (20)2. 7. 6管理策略 (20)2.8动环监控系统 (22)2. 9电池系统 (23)2. 9.1电池组 (23)2. 9. 2电池模组与电池架设计 (23)2. 9. 3电池系统参数表 (24)2.10定制集装箱 (25)3设备采购信息介绍 (26)1技术方案概述(1)项口主要包括：1台250kW并离网型储能变流器(PCS) , 4个50kW的DC/DC模块,(2)长春年平均日照时间为4. 8h,光伏系统占地面积200 nf,采用自发自用。

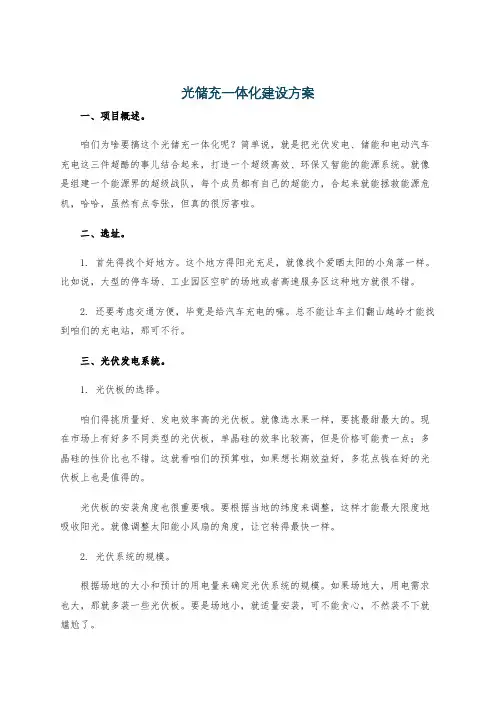

光储充一体化建设方案
光储充一体化建设方案一、项目概述。
咱们为啥要搞这个光储充一体化呢？简单说，就是把光伏发电、储能和电动汽车充电这三件超酷的事儿结合起来，打造一个超级高效、环保又智能的能源系统。
就像是组建一个能源界的超级战队，每个成员都有自己的超能力，合起来就能拯救能源危机，哈哈，虽然有点夸张，但真的很厉害啦。
二、选址。
1. 首先得找个好地方。
这个地方得阳光充足，就像找个爱晒太阳的小角落一样。
比如说，大型的停车场、工业园区空旷的场地或者高速服务区这种地方就很不错。
2. 还要考虑交通方便，毕竟是给汽车充电的嘛。
总不能让车主们翻山越岭才能找到咱们的充电站，那可不行。
三、光伏发电系统。
1. 光伏板的选择。
咱们得挑质量好、发电效率高的光伏板。
就像选水果一样，要挑最甜最大的。
现在市场上有好多不同类型的光伏板，单晶硅的效率比较高，但是价格可能贵一点；多晶硅的性价比也不错。
这就看咱们的预算啦，如果想长期效益好，多花点钱在好的光伏板上也是值得的。
光伏板的安装角度也很重要哦。
要根据当地的纬度来调整，这样才能最大限度地吸收阳光。
就像调整太阳能小风扇的角度，让它转得最快一样。
2. 光伏系统的规模。
根据场地的大小和预计的用电量来确定光伏系统的规模。
如果场地大，用电需求也大，那就多装一些光伏板。
要是场地小，就适量安装，可不能贪心，不然装不下就尴尬了。
四、储能系统。
1. 储能电池的选型。
储能电池就像一个大的能量储蓄罐。
现在常见的有锂电池、铅酸电池等。
锂电池能量密度高、寿命长，但是价格高；铅酸电池价格相对便宜，但是体积大、寿命短一些。
这就好比是选手机，贵的手机功能多、耐用，便宜的手机也能打电话发短信，就看咱们的需求和钱包啦。
电池的容量也要根据实际情况来定。
要考虑到光伏发电的波动和充电需求的高峰低谷。
如果晚上充电的车多，那储能电池的容量就得大一些，这样才能保证在没有阳光的时候也能给车充电。
2. 储能系统的管理。
要有一个智能的管理系统，就像一个超级管家一样。
光伏发电充电站的电池储能系统设计
光伏发电充电站的电池储能系统设计随着可再生能源的发展，光伏发电充电站已经成为城市中常见的景象。
而在光伏发电充电站的建设和运行中，电池储能系统的设计是至关重要的一环。
本文将探讨光伏发电充电站的电池储能系统设计，包括系统组成、特点及优化方向等内容。
电池储能系统在光伏发电充电站中扮演着存储和调节电能的重要角色。
在设计电池储能系统时，需要考虑系统的组成和性能。
首先，电池是电池储能系统的核心组件，其质量和性能直接影响系统的稳定性和效率。
不同类型的电池（如铅酸电池、锂离子电池等）具有不同的特点，需根据具体情况选择最适合的电池类型。
其次，充放电控制系统需要确保电池的充电和放电过程安全稳定，同时能够灵活调节电能的输出。
最后，系统的监控与管理系统可以实现对电池储能系统的实时监测和远程控制，提高系统的运行效率和可靠性。
光伏发电充电站的电池储能系统具有以下几个特点。
首先，系统需要考虑日照条件和负荷需求等因素，确定电池容量和充放电功率。
其次，系统应具有较高的充放电效率和循环寿命，以确保长期稳定运行。
另外，系统的安全性和可靠性也是设计中需要重点考虑的问题，必须采取有效的安全保护和应急措施，避免电池过充、过放等异常情况发生。
为了优化光伏发电充电站的电池储能系统设计，可以从以下几个方面进行改进。
首先，结合实际情况进行电池容量和功率的匹配，避免电池能量过剩或不足。
其次，通过智能控制和预测算法，实现对电池充放电过程的精准控制，提高系统的能效和响应速度。
另外，定期对电池进行健康检测和维护，延长电池的使用寿命。
最后，加强系统的监控和管理，及时发现并解决潜在问题，确保系统的安全稳定运行。
综上所述，光伏发电充电站的电池储能系统设计至关重要，需要综合考虑电池类型、充放电控制、监控与管理等方面的因素。
通过合理设计和优化，可以提高系统的效率和可靠性，为光伏发电充电站的可持续发展提供有力支持。
希望本文的内容能对相关领域的专业人士和广大读者有所启发。
商业综合体节能储能充电一体化实施方案
商业综合体节能储能充电一体化实施方案
为了提高商业综合体能源利用效率，减少能源的浪费和环境污染，我们公司制定了一项节能储能充电一体化实施方案。
一、方案概述
该方案主要通过应用太阳能光伏系统、储能电池和智能充电系统，将商业综合体的电能消耗与储能充电有机结合，实现了电力的蓄能和
再利用，提高了商业综合体的能源利用效率。
二、系统组成
该系统主要由以下部分组成：
1.太阳能光伏发电系统：通过安装在商业综合体上的太阳能光伏
发电板，将太阳能转化为电能，为商业综合体的用电提供绿色、清洁、可再生的能源。
2.储能电池组：将光伏系统发出的电能储存在储能电池组中。
储
能电池组可以根据经济和使用需求，设定不同的储能电量，以满足商
业综合体用电的需求。
3.智能充电系统：商业综合体内的电动车辆可以通过智能充电系
统进行充电。
智能充电系统可以根据电动车的电量需求和储能电池组
的情况，自动分配充电电量和充电时间，实现智能充电管理。
三、实施效果
该系统的实施将大大缩短商业综合体电力的传输距离，减少电能
的损耗和浪费；同时，将商业综合体内的电动车辆充电和储能电池组
集成在一起，可以降低电动车的充电成本，减少了商业综合体用电成本。
四、总结
通过该方案的实施，商业综合体将实现能源利用的最大化和碳减
排的最大化，同时也将满足商业综合体的用电需求，为可持续发展做
出了贡献。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
光伏储能一体化充电站设计方案:项目名称：项目编号：版本：日期：…拟制：^审阅：批准：目录1 技术方案概述 (3)1.1 项目基本情况 (3)1.2 遵循及参考标准 (4)1.3 系统拓扑结构 (5)1.4 系统特点 (6)2 系统设备介绍 (7)2.1 250K W并离网型储能变流器 (7)2.1.1 EAPCS250K型储能变流器特点 (7)2.1.2 EAPCS250K型并离网逆变器技术参数 (7)2.1.3 电路原理图 (8)2.1.4 通讯方式 (9)2.2 50K_DCDC变换器 (9)2.2.1 50K_DCDC变换器特点 (9)2.2.2 50K_DCDC变换器技术参数 (10)2.3 光智能光伏阵列汇流箱 (11)2.3.1汇流箱简介 (11)2.3.2汇流箱参数 (12)2.4 光伏组件系统 (13)2.4.1 270Wp光伏组件 (13)2.5 60KW双向充电桩 (15)2.5.1 60KW充电柱概述 (15)2.5.2 充电桩功能与特点 (15)2.5.3 EVDC-60KW充电桩技术参数 (16)2.6 消防系统 (17)2.7 微网能量管理系统 (17)2.7.1 能量管理 (18)2.7.2 光电预测 (19)2.7.3 负荷预测 (19)2.7.4 储能调度 (20)2.7.5 购售计划 (20)2.7.6 管理策略 (20)2.8 动环监控系统 (22)2.9 电池系统 (23)2.9.1 电池组 (23)2.9.2电池模组与电池架设计 (23)2.9.3电池系统参数表 (24)2.10 定制集装箱 (25)3 设备采购信息介绍 (26)1 技术方案概述（1）项目主要包括：1台250kW并离网型储能变流器（PCS），4个50kW的DC/DC模块，（2）长春年平均日照时间为4.8h，光伏系统占地面积200㎡，采用自发自用。
（3）储能系统采用集装箱方案，箱内集成储能变流器、DC/DC变换系统、电池系统、电池管理系统、能量管理系统、交流配电柜、动环监控系统和自动消防系统等设备。
1.2 遵循及参考标准— GB7251.1-1997 《低压成套开关设备》— IEC439-1.1992 《低压成套开关设备和控制设备》— GB/T14048.1-93 《低压开关设备和控制设备》— GB/T9661-1999 《低压抽出式成套开关设备》— GB9166-88 《低压成套开关设备基本试验方法》— IEC255 《继电器》— GB/T7261-2000 《继电器及装置基本试验方法》— GB1207-86 《电压互感器》— GB1208-87 《电流互感器》— GB13539-92 《低压熔断器》— GB3983.1-89 《低电压并联电容器》— IEC129 《交流断路器和接地保护》— GB/T13423-92 《工业控制用软件评定准则》— GB/T15532-1995 《计算机软件单元测试》— GB7450 《电子设备雷击导则》— GB13926-92 《工业过程测量和控制装置的电磁兼容性》— GB50171-92 《电气装置安装工程盘、柜及二次回路接线施工及验收规范》— IEC51 《直接动作指标模拟电气测量仪器及其附件》— GB/T 7676-1998 《直接作用模拟指示电测量仪表及附件》— GB4942.4-93 《低压电器外壳防护等级》— IEC446 《绝缘和非绝缘导体的色标》— IEC73 《指示灯和按钮的色标》— GB/T14549-1993 《电能质量、公用电网谐波》— GB/T15543-1995 《三相电压允许不平衡度》— GB/T3797-1989 《电控设备第二部分：装有电子器件的电控设备》— NB/T31016-2011 《电池储能功率控制系统技术条件》— GB/T2423.17-1993 《盐雾试验方法》1.3系统拓扑结构图1 光储充微电网系统拓扑如图1 所示，光储充微电网系统拓扑主要设备说明：并离网型储能变流器：250KW 变流器的交流侧并联接入380V 的交流母线上，直流侧并联接入4 台50kW 的双向DC/DC 变换器，可以实现能量的双向流动，即电池的充放电。
双向 DC/DC 变换器：4 台 50KWDC/DC 变换器高压侧接入变流器的直流端，低压侧与退役动力电池组连接，每台DC/DC 变换器与1 组电池组连接。
退役动力电池系统：12 节3.6V/100Ah 电芯1P12S 构成1 个电池模块（43.2V/100Ah，标称容量为4.32KWh）,16 个电池模块串联构成1 簇电池（691.2V/100Ah,标称容量为69.12KWh），电池簇接入双向DC/DC 变换器的低压端。
电池系统共含4 簇电池，标称容量为276.48KWh。
MPPT 模块：MPPT 模块的高压侧并联接入750V 的直流母线上，低压侧侧连接光伏阵列；光伏阵列分为6 个组串，每组由16 块270Wp 的组件串联，共有96 块光伏组件，光伏阵列的总功率为25.92kWp。
充电桩：系统含3 台60kW 充电桩，充电桩的交流侧并入交流母线，可由光伏、储能和电网供电。
EMS&MGCC：根据上级调度指令完成对储能系统的充放电控制、电池SOC 信息监测等功能。
1.4系统特点（1）系统采用三层控制架构，最上层为能量管理系统，中间层为中央控制系统，最下层为设备层。
系统集成量转换装置、相关负荷监控和保护装置，是一个能够实现自我控制、保护和管理的自治系统。
（2）储能系统的能量调度策略根据电网的峰谷平段电价和储能电池的SOC（或组端电压）状态灵活地调整/设置，系统接受能量管理系统EMS的调度，从而进行智能化的充放电控制。
（3）系统具备完善的通讯、监测、管理、控制、预警和保护功能，长时间持续安全运行，可通过上位机对系统运行状态进行检测，具备丰富的数据分析功能。
（4）电池管理系统（BMS）与能量管理系统（EMS）通信，上传电池组的信息，并在EMS及PCS的配合下，实现对电池组的监控和保护功能。
2 系统设备介绍2.1 250kW并离网型储能变流器图2 EAPCS250K并离网型储能变流器2.1.1E A P C S250K型储能变流器特点具备并网与离网平滑切换功能。
具备并网恒流和恒功率两种充电模式，两种充电模式可实现在线无缝切换，适合各种应用场合的需求。
具备与多种蓄电池的接口，有与电池BMS通讯功能。
能实时接受上位机的调度，可通过PQ模式或下垂模式调度有功无功，满足并网充放电需求。
功率因数可调范围：-1～1。
通讯方式有RS485，以太网等多种通讯方式，灵活可设。
采用先进的IGBT功率模块，完善的系统保护功能，安全可靠。
宽的直流电压输入范围。
彩色LCD液晶触摸屏显示，保护及运行参数可设置。
安装、操作、维护简便。
2.1.2E A P C S250K型并离网逆变器技术参数序号类别项目参数1直流侧额定有功功率250KW2直流电压工作范围500~800V 3最大直流输入电压850V 4最大直流输入电流525A 5恒流充放电电流范围0~525A 6恒功率充放电功率范围0~250K 7直流电压纹波<1%2.1.3电路原理图图3 EAPCS250K并离网型储能变流器电路原理图2.1.4通讯方式储能变流器通过以太网或RS485与上位机通讯，支持MODBUS TCP/RTU和104规约，通讯方案可详见产品手册。
（1）以太网通讯方案若单台储能变流器通讯，可直接用网线将储能变流器的RJ45端口与上位机的RJ45端口相连，通过上位机监控系统对储能变流器进行监控。
图4储能变流器与计算机以太网线连接示意图（2）RS485通讯方案在标准的以太网MODBUS TCP通讯的基础上，储能变流器还提供了可选的RS485通讯方案, 它采用的是MODBUS RTU协议，利用RS485/RS232转换器与上位机通讯，通过我司能量管理监控系统对储能变流器进行监控。
图5储能变流器通过RS485/232转换器与计算机的连接示意图2.2 50k_DCDC变换器图6 50K_DCDC变换器2.2.150K_D C D C变换器特点采用先进的IGBT功率模块，完善的系统保护功能，安全可靠；➢双向BUCK-BOOST变换；多种通讯接口（以太网通信，RS485，CAN）；彩色LCD液晶触摸屏显示；保护及运行参数可设置；安装、操作、维护简便；单个模块宽电压输入范围：低压侧DC300～820V，高压侧DC500V~900V；单个模块额定功率：50KW采用系统板与分模块架构，系统板协调控制各个分模块，大大提高系统的可靠性与稳定性。
2.2.250K_D C D C变换器技术参数表2 50k_DCDC模块关键性能参数列表序号类别项目参数1低压侧额定有功功率50KW2最大功率55kW3直流电压工作范围250~700V 4最大直流输入电压700V5最大直流输入电流137.5A 6恒流充放电电流范围0~137.5A 7恒功率充放电功率范围0~55KW8高压侧额定功率50kW9最大功率55kW10 直流电压工作范围700V~850V11 最大直流输入电压850V12 最大直流输入电流78.6A13工作模式恒流、恒功率,恒压放电功能具备14 恒流, 恒压、浮充功能模式具备15 效率欧洲效率98.5%16 最高效率99%17保护过/欠压保护功能具备18 过流保护功能具备19 过载保护功能具备20 过温保护功能具备21 冷却系统故障保护具备22 防雷保护功能具备23 软启保护具备24 EPO保护具备25 高压侧短路保护具备26环境防护等级IP20（户内）27 冷却方式风冷，可调速28 允许环境温度-25℃-+50℃(超过50度降额使用)29 允许相对湿度0-95%，无冷凝30 海拔高度6000米（>3000米需降额使用）31 通讯通讯接口CAN，RS485机械参数尺寸（宽×高×深）440×220×600mm净重50Kg2.3 光智能光伏阵列汇流箱图7 智能光伏阵列汇流箱2.3.1汇流箱简介为了减少光伏组件与逆变器之间连接线，方便维护，提高可靠性，在大型光伏电站并网发电系统中，一般需要在光伏组件与逆变器之间增加直流汇流装置——光伏阵列汇流箱。
EAPVCB系列光伏阵列汇流箱是为了满足高效能、高可靠性而特别设计的，可与本公司的光伏逆变器产品相配套组成完整的光伏发电系统解决方案。
使用光伏阵列汇流箱，用户可以根据逆变器输入的直流电压范围，把一定数量的规格相同的光伏组件串联组成一个光伏组件串列，再将若干个串列接入光伏阵列汇流箱进行汇流，通过防雷器与断路器后输出，方便了后级逆变器的接入，提高了系统的安全性，缩短了系统安装时间。
