备战中考物理欧姆定律综合练习题含答案解析
2020-2021备战中考物理 欧姆定律综合试题含答案解析
一、初中物理欧姆定律的实际应用问题1．如图所示电路，电源电压保持不变·当闭合开关S ，调节滑片的位置，使滑动变阻器的阻值从最大变化到最小，得到两个电阻的“U-I ”关系图像如图所示，则下列判断正确的是A ．滑动变阻器滑片在中点时，电流表示数为0.3 AB ．定值电阻的阻值为20 ΩC ．图象乙反映了的U-I 关系D ．滑动变阻器R 2的阻值变化范围为0~10 Ω【答案】A 【解析】 【详解】C ．从“U-I ”关系图像可以看出，甲为滑动变阻器的关系图像，因为最后电压变为0，此时滑动变阻器的电阻为0，乙为电阻R 1的图像，故C 错误；B ．当滑动变阻器的阻值最大时，两电阻串联，电路中的电流最小；由图乙可知，此时电路中的电流I =0.2A ，电阻R 1的电压U 1=2V ，滑动变阻器两端的电压U 2=4V ；因为串联电路总电压等于各支路电压之和，所以电源电压为122V 4V 6V U U U =+=+=；根据欧姆定律可得，定值电阻R 1的阻值：112V=10Ω0.2AU R I ==， 故B 错误；D ．滑动变阻器的阻值最大为：224V =20Ω0.2AU R I ==， 即滑动变阻器R 2的阻值变化范围为0～20Ω，故D 错误；A ．因为串联电路中总电阻等于各分电阻之和，所以变阻器滑片在中点时，电流表示数：126V0.3A 1110Ω20Ω22U I R R '===++⨯， 故A 正确。
2．两个小灯泡L 1和L 2，规格分别是“6V ，3W ”和“3V ，3W ”，分别如图甲乙所示接入电路，闭合开关S ，两灯泡发光，不考虑温度对灯丝电阻的影响，下列说法正确的是（ ）A ．甲电路中，当电源电压为9V 时，两个小灯泡都正常发光B ．甲电路中允许最大的电流为0.5AC ．乙电路中，当L 2正常发光时，干路电流为1.25AD ．乙电路中，电路消耗的最大功率为3W 【答案】BC 【解析】 【详解】A ．由P =UI 可得，两灯泡的额定电流分别为：1113W 0.5A 6VP I U ===， 2223W 1A 3VP I U ===， 因两灯泡的额定电流不相等，由于两只灯泡串联，所以，两只灯泡不可能同时正常发光，故A 错误；B ．因串联电路中各处的电流相等， 所以，电路中的最大电流10.5A I I ==，故B 正确； C ．由UI R=可得，两灯泡的电阻分别为： 1116V 12Ω0.5AU R I === ，2223V3Ω1AU R I ===， 两灯的额定电压分别为U 1 =6V ，U 2 =3V ， 由于并联电路各支路两端的电压相等， 所以，两灯泡并联时，电源电压不超过3V ，则两支路的电流分别为：'1113V 0.25A 12ΩU I R '===，2223V 1A 3ΩU I R ''===，则并联接入电路中时，干路的最大电流：120.25A 1A 1.25A I I I ''=+=+=。
备战中考物理欧姆定律(大题培优 易错 难题)及答案
一、初中物理欧姆定律的实际应用问题1．如图中R0为定值电阻，R1为酒精气体传感器的电阻是随着酒精气体浓度的增大而减小，如果测试时要求酒精浓度增大时，仪表示数增大，则下列符合要求的电路是（）A．B．C．D．【答案】B【解析】【分析】【详解】因为酒精气体传感器和定值电阻需要串联在电路中，酒精气体传感器的电阻是随着酒精气体浓度的增大而减小，所以测试时酒精浓度增大时，酒精气体传感器的电阻减小，电路中的电流变大，根据欧姆定律可知：定值电阻两端的电压变大，根据串联电路的电压特点，酒精气体传感器两端的电压减小，所以电压表应测定值电阻0R 两端的电压。
故ACD 不符合题意，B 符合题意。
故选B 。
2．如图所示，电源电压保持不变，R 1为滑动变阻器，R 2、R 3为定值电阻，电压表V 1、V 2示数变化量分别为1U ∆和2U ∆，电流表A 1、A 2示数变化量分别为1I ∆和2I ∆。
下列说法正确的是（ ）A ．闭合开关S 1、S 2，向右调节滑片P ，A 1、A 2示数变小，且变化量相等B ．保持滑片P 位置不变，开关S 1保持断开，S 2由断开到闭合，A 1示数增大，V 2示数不变C ．断开开关S 1、S 2，向左调节滑片P ，V 1示数变大，V 2示数变小，A 1示数变小D ．断开开关S 1、S 2，向右适当调节滑片P ，R 2阻值等于2111U U I I ∆∆-∆∆ 【答案】AD【解析】【分析】【详解】A ．闭合开关S 1、S 2时，变阻器R 1和定值电阻R 2、R 3并联，电流表A 1测量的是干路电流，电流表A 2测量的通过变阻器R 1的电流，当向右调节滑片P 时，变阻器R 1的接入电阻变大，故其电流变小，即电流表A 2的示数变小；电流表A 1的示数为R 1、R 2、R 3所在的三条支路电流之和，R 2和R 3所在支路电阻不变，所以这两条支路的电流也未发生变化，所以A 1的示数因A 2的示数变小而变小，且两电流表示数变化量相等，故A 正确；B ．保持滑片P 位置不变， S 1和S 2都断开时，变阻器R 1和定值电阻R 2、R 3串联；S 1保持断开，S 2由断开到闭合时，定值电阻R 2、R 3以及电压表V 2同时被短路；从中可以看出开关S 1保持断开，S 2由断开到闭合时，电路中的总电阻变小，故总电流变大，即电流表A 1示数增大；同时电压表V 2短路，所以V 2示数从有到无，即它的示数会减小，故B 错误；C ．断开开关S 1、S 2时，变阻器R 1和定值电阻R 2、R 3串联，向左调节滑片P 时，变阻器R 1的接入电阻会减小，而R 2和R 3的电阻不变；电压表V 1示数为R 1和R 2两端电压之和，由串联电路的分压原理可知，其示数会减小；电压表V 2示数为R 2和R 3两端电压之和，其示数会变大；A 1示数为此串联电路中的电流，它会因为总电阻的减小而增大，故C 错误； D ．断开开关S 1、S 2，变阻器R 1和定值电阻R 2、R 3串联；当变阻器的滑片P 右移时，变阻器接入电路中的电阻变大，故电流表A 1的示数会变小。
中考物理总复习《欧姆定律的综合计算》专项测试题(附带答案)
中考物理总复习《欧姆定律的综合计算》专项测试题(附带答案)学校:___________班级：___________姓名：___________考号：___________一、计算题1．电学实验中的电流表是由灵敏电流计G 改装而成，其改装电路如图甲所示，图乙为灵敏电流计的表盘，已知灵敏电流计的内阻为R g =10Ω，满偏电流为I g =3mA 。
（1）要想使改装后的电流表的量程为3A ，则g 0R R 的值为多大？（2）由于灵敏电流计的表盘刻度是均匀的，若将灵敏电流计的表盘刻度改标为电流表的表盘刻度，需要通过干路电流I ′与通过灵敏电流计的电流I g '成正比。
请证明：通过干路电流I ′与通过灵敏电流计的电流I g '成正比。
2．如图所示为一种人体秤的工作原理示意图，电源电压恒定不变。
体重显示表是由电流表改装而成，定值电阻R 0起保护电路作用，其电阻值为10Ω。
在人体秤上不施加力时滑片P 在电阻R 的最上端，施加的力最大时滑片P 移至电阻R 的最下端。
已知人体秤测量范围0~100kg ，电路中电流变化范围0.1~0.6A ，求: (1)则电源电压为多大？ (2)滑动变阻器的最大值为多少？3．如图所示的电路中，电源电压不变，电阻R 1的阻值为20Ω 。
当断开开关S 1和S 2，闭合开关S 3时，电流表的示数为0.50A ；当断开开关S 2，闭合开关S 1、S 3是，电流表的示数为0.90A 。
求： (1)电阻R 2的阻值。
(2)断开开关S 1和S 3，闭合开关S 2时，加载电R 1两端的电压。
4．交警使用的某型号酒精测试仪的工作原理如图所示，电源电压恒为9V，图中R1为酒精气体传感器，它的实质是一个电阻值随酒精气体浓度增大而减小的可变电阻，当酒精气体的浓度为0时，R1的阻值80Ω，电压表的示数为1V．求：（1）此时电路中的电流是多少？（2）R2的阻值是多少？（3）某驾驶员对着测试仪吹气10s，若电压表的示数达到3V，就表明驾驶员醉驾．此时酒精传感器R1的阻值多大？5．如图所示电路，电源电压恒定，滑动变阻器的规格为“30Ω 1A”。

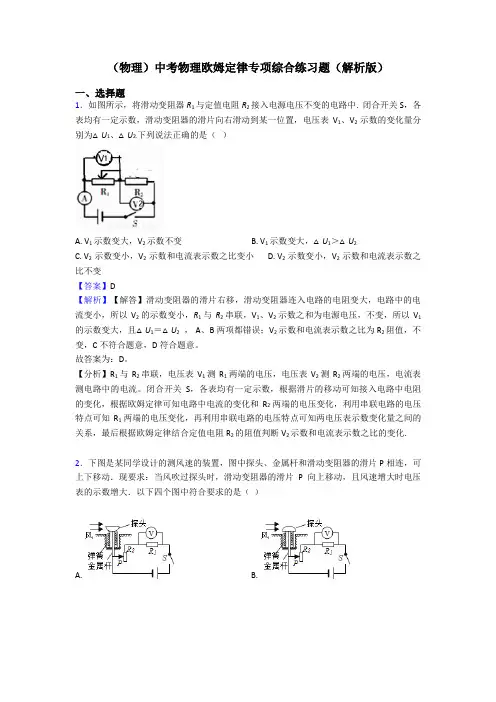

(物理)中考物理欧姆定律专项综合练习题(解析版)
（物理）中考物理欧姆定律专项综合练习题（解析版）一、选择题1．如图所示，将滑动变阻器R1与定值电阻R2接入电源电压不变的电路中. 闭合开关S，各表均有一定示数，滑动变阻器的滑片向右滑动到某一位置，电压表V1、V2示数的变化量分别为△U1、△U2.下列说法正确的是（）A. V1示数变大，V2示数不变B. V1示数变大，△U1＞△U2C. V2示数变小，V2示数和电流表示数之比变小D. V2示数变小，V2示数和电流表示数之比不变【答案】D【解析】【解答】滑动变阻器的滑片右移，滑动变阻器连入电路的电阻变大，电路中的电流变小，所以V2的示数变小，R1与R2串联，V1、V2示数之和为电源电压，不变，所以V1的示数变大，且△U1＝△U2， A、B两项都错误；V2示数和电流表示数之比为R2阻值，不变，C不符合题意，D符合题意。
故答案为：D。
【分析】R1与R2串联，电压表V1测R1两端的电压，电压表V2测R2两端的电压，电流表测电路中的电流。
闭合开关S，各表均有一定示数，根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和R2两端的电压变化，利用串联电路的电压特点可知R1两端的电压变化，再利用串联电路的电压特点可知两电压表示数变化量之间的关系，最后根据欧姆定律结合定值电阻R2的阻值判断V2示数和电流表示数之比的变化.2．下图是某同学设计的测风速的装置，图中探头、金属杆和滑动变阻器的滑片P相连，可上下移动．现要求：当风吹过探头时，滑动变阻器的滑片P向上移动，且风速增大时电压表的示数增大．以下四个图中符合要求的是（）A. B.C. D.【答案】 B【解析】【解答】解：AD．探头上平下凸，当风吹过探头时，探头下方空气的流速大于上方空气的流速，探头下方空气压强小于上方空气压强，产生向下的压力差使弹簧压缩，滑片下移，故AD不符合题意；BC．探头上凸下平，当风吹过探头时，探头上方空气的流速大于下方空气的流速，探头下方空气压强大于上方空气压强，产生向上的压力差使弹簧伸长，滑片上移，R2接入电路中的电阻变小，电路中的总电阻变小；由I= 可知，电路中的电流变大，由U=IR可知，R1两端的电压变大，即B选项中电压表的示数变大，故B符合题意；因串联电路中总电压等于各分电压之和，所以，R2两端的电压变小，即C选项中电压表的示数变小，故C不符合题意．故选B．【分析】根据流体压强与流速的关系（流速越快的地方压强越小）判断产生压力的方向，然后判断滑片移动的方向确定接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和定值电阻两端的电压变化，根据串联电路的电压特点和滑动变阻器两端的电压变化．本题是力学和电学的综合题，涉及到串联电路的特点和欧姆定律的应用，会利用流体压强和流速的关系是解题的关键．3．如图所示，电源电压恒为3V，灯泡L标有“3V 1.5W”字样（不计温度对灯丝电阻的影响），滑动变阻器R最大阻值为30Ω，电压表量程“0﹣3V”，电流表量程为“0﹣0.6A”。
中考物理欧姆定律专项综合练习题(含答案)
中考物理欧姆定律专项综合练习题（含答案）一、选择题1．如图，电源电压恒定，电阻R1=10Ω，R2=15Ω，R阻值一定但未知，当单刀双掷开关S 掷向a（同时与b断开）时，电压表示数为2.0V，若掷向b（同时与a断开），电压表示数可能为（）A. 3.0VB. 2.5VC. 2.0VD. 1.5V【答案】 B【解析】【解答】解：由图S接b时，R2与R串联，由欧姆定律知：U=IR，此时电压表测R2两端电压，示数为U′，即有U′=I′R2=×15Ω…①，同理，S接a时，R1与R串联，此时电压表测R1两端电压，示数为2V，则有：2V=IR1=×10Ω…②，①÷②可得：=，所以U′=3V×，因为＜1，所以U′＜3V；R1、R2分别与R串联，R2＞R1，根据串联电路的分压原是可知：R2与R2串联时比R1与R 串联时分压多，即S接b时电压表示数大于2V；综上可知：2V＜U′＜3V，故B正确，ACD错误．故选B．【分析】由欧姆定律可得出开关置于两位置时的电压表示数表达式，通过分析可得出电压的可能值2．如图甲，R1为定值电阻，R p为滑动变阻器，闭合开关，R p的滑片从一端移动到另一端，得到电压与电流图像如图乙，下列说法正确的是（）A. 电源电压为3V，R1阻值为18ΩB. 电路消耗的最小功率为0.2WC. 当R p总阻值的接入电路时，它与定值电阻消耗的功率之比为6：5D. 当电流为0.4A时，R1与R p连入电路的阻值之比为1:2【答案】 C【解析】【解答】A.据乙图可知，当滑片滑到最左端时，此时电流最大为0.6A，电阻R 1两端的电压是3V，因此电源电压U 总=3V；电阻R 1的阻值为：，故A错误；B.据乙图可知，电路的最小电流为0.2A，那么电路消耗的最小功率为：P总=U总I总=3V×0.2=0.6W，故B错误；C.当滑片滑到最右端时，变阻器全部使用，此时电流最小为0.2A，这时的总电阻为：；那么滑动变阻器的最大阻值为：R P=R总-R1=15Ω-5Ω=10Ω；当R p总阻值的接入电路时，它与定值电阻消耗的功率之比：，故C正确；D.当电流为0.4A时，总电阻；滑动变阻器接入的电阻为：R P=R总-R1=7.5Ω-5Ω=2.5Ω；R1与R p连入电路的阻值之比：，故D错误。
备战中考物理欧姆定律的计算问题-经典压轴题含答案
一、欧姆定律的计算问题难题易错题1．如图所示，V1和V2是完全相同的两个电压表，都有最大测量值是5V和15V两个量程，闭合开关后，发现两个电压表指针的偏转角度相同，则（）A．R1∶R2=2∶1B．R1∶R2=2∶3C．R1∶R2=3∶2D．R1∶R2=1∶2【答案】A【解析】【分析】本题考查串联分压规律，串联电路电压规律及电压表特点相关知识，根据最大测量值是5V 和15V两个量程，得出偏转角度相同时，选用大量程电压表所测电压值是选用小量程时的3倍关系，是该题的解题关键。
【详解】由图可知，两电阻组成串联电路，电压表V2测量电阻R2两端的电压；电压表V1量电阻R1和R2两端的总电压；根据串联电路电流特点，得两电路的电压之比等于电阻之比；根据题意，闭合开关后，发现两个电压表指针的偏转角度相同，说明电压表V2选的小量程，电压表V1选的大量程，所以电压表V1的示数是电压表V2示数的3倍，即V1V223 1U UU U==由串联分压规律可知11 222 1R UR U==故选A。
2．如图所示电路图，把端点A、B接在电压U不变的电源两端，只闭合开关S1，电压表的示数为U1，电流表A1的示数为I1；把端点C、D接同一电源两端，只闭合开关S2，电压表的示数为U2，电流表A2的示数为I2；把端点A、D接同一电源两端，只闭合开关S1，电压表的示数为U3，电流表A1的示数为I3；把端点B、C接同一电源两端，只闭合开关S2，电压表的示数为U4，电流表的示数为I4。
己知：R1=R3=12Ω，U1=8V，U1∶U3=4∶3，I3：I4=3∶5。
下列说法正确的是（）A．电源电压为30VB．把端点B、C接同一电源两端，闭合开关S1、S2，总电阻R=2.4ΩC．定值电阻R2=3ΩD．把端点B、C接同一电源两端，只闭合开关S1，总功率P=300W【答案】BC【解析】【分析】【详解】AC．把端点A、B接在电源两端，只闭合开关S1，电阻R1与R2串联，电压表测量R2两端电压，U1∶U3=4∶3，则U=I1(R1+R2)U1=I1R2=8VU3=6V把端点A、D接在电源两端，只闭合开关S1，电阻R2与R4串联，电压表测量R2两端电压，则U=I3(R1+R2+R4)U3=I3R2=6V可得I1：I3=4：3把端点B、C接同一电源两端，只闭合开关S2，电路中只有电阻R3，电压表测量R3两端电压，为电源电压，则U4=I4R3=U即I1(R1+R2)=I3(R1+R2+R4)=I4R3将R1=R3=12Ω，I3：I4=3∶5代入可得R2=3Ω，R4=5Ω代回上述各式得I3=2A，U=40V故A错误、C正确；B．把端点B、C接同一电源两端，闭合开关S1、S2，电阻R2与R3并联，可得总电阻为23 233Ω12Ω2.4Ω3Ω12ΩR R RR R ⨯===++故B正确；D．把端点B、C接同一电源两端，只闭合开关S1，电路中只有电阻R2，可得总功率为2240V 40V 533.3W 3ΩU P R ⨯=== 故D 错误。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、初中物理欧姆定律的实际应用问题 1．如图甲所示的电路中，R为滑动变阻器，R0为定值电阻，电源电压恒定不变，（不计温度对电阻的影响），在滑片P滑动过程中，电压表与电流表的示数变化如图乙所示，则根据图像信息，下列说法不正确的是（ ）
A．R0阻值是5Ω B．滑动变阻器的最大阻值是35Ω C．电源电压为9V D．当滑片P在最右端时，R0两端的电压是
1V 【答案】C 【解析】 【分析】 【详解】 AC．由甲图知，定值电阻与变阻器串联，电压表测变阻器的电压，电流表测电路的电流。
由乙图知，当电压表的示数为7V时，变阻器接入电路的阻值最大，此时电路电流为0.2A，设电源电压为U总，据串联电路的特点得
U总-7V=0.2A⋅R0
此为①式，
当电压表的示数为0时，变阻器接入电路的阻值为零，此时电路电流为1.6A，那么 U总=1.6A⋅R0
此为②式，
解①②两式得 U总=8V，R0=5Ω 故A正确，不符合题意，C错误，符合题意； B．由题意知，变阻器的最大阻值
1max
1
7V35Ω0.2AURI
故B正确，不符合题意； D．当滑片P在最右端时，R0两端的电压
U0=U总-U1=8V-7V=1V 故D正确，不符合题意。 故选C。 2．学校的科技小组设计了一种自动计数器，可以自动记录跳绳的次数，其简化电路如图甲所示。其中R1是光敏元件，每当绳子挡住了射向R1的红外线时，R1的电阻会变大，这时自动计数器会计数一次。R2是定值电阻，信号处理系统能记录AB间每时刻的电压。已知电源电压为12 V，某时段AB间的电压随时间变化的图像如图乙所示，则下列说法正确的是
A．AB两端电压为2 V时，跳绳自动计数器会计数一次
B．绳子挡住了射向R1的红外线时，R1和R2的阻值相等
C．绳子没有挡住射向R1的红外线时，R1的阻值是R2的3倍
D．绳子挡住了射向R1的红外线时，R1的阻值是R2的5倍
【答案】AD 【解析】 【分析】 【详解】 A．由题知，当射向R1的激光被挡时，R1阻值变大，根据串联电路的分压原理知，R1分得
电压增大，R2分得电压减小，由图乙知，此时U2=UAB=2V，因为R1的电阻变大，自动计数器会计数一次，即AB间电压为2V计数一次，故A项正确； B．由串联分压的特点可知
12112222
UUUIRRUUIRR，
即 12
12V-2V5=2V1RR，
所以R1=5R2，故B项错误； C．当射向R1的激光没有被挡时，R1阻值变小，R1分得电压减小，R2分得电压增大，由图
乙知，此时 U2'=UAB'=6V，
由串联电路的分压原理有：
12112222
UUUIRRIRRUU
，
即 12
12V-6V1=6V1RR，
所以12RR，故C项错误； D．结合BC项，115RR，即绳子挡住了射向R1的红外线时，R1的阻值是R2的5倍，故
D项正确。
3．在如图所示的电路中，电源电压保持不变，下列说法正确的是（ ）
A．只闭合开关 S1，变阻器滑片向左移动时，电压表 V1 无示数，电压表 V2 与电流表 A 示数
的 比值不变 B．只闭合开关 S3，移动变阻器滑片，电压表 V1 示数变化量与电流表 A 示数变化量的比值
不 变 C．只闭合开关 S2，移动变阻器滑片，电压表 V1 示数的变化量等于电压表 V2 的示数的变化
量 D．若不考虑电表量程等元件安全问题，当闭合开关 S1、S3，变阻器滑片置于最左端时，R1 消耗的功率最大 【答案】BD 【解析】 只闭合开关 S1 ，R1 和V1 没有接入电路，电压表V1 无示数；R2 、R3串联，电压表V2 测变阻器R3 的电压，电流表测电路中的电流；由欧姆定律可知，电压表V2 与电流表A示数的比值即为变阻器连入电路中的电阻大小，故当滑片向左移动时，该比值变小，A错误； 只闭合开关S3 ，R1 、R3 串联，电压表V1 测R1 的电压，电流表测电路中的电流，由I=U/R可得，前后两次电阻R1 的大小：R1 =U1/I1=U2/I2，由合分比定理可得R1 =U1−U2/I1−I2，即电压表V1 示数变化量与电流表A示数变化量的比值不变，B正确； 只闭合开关 S2 ，R1 、R2 、R3 串联，电压表V1 测R1 的电压，电压表V2 测R3 的电压；根据串联电路电压的规律，移动变阻器滑片，R3 的电压变化量等于R1 、R2 的电压变化量之和，即电压表 V1 示数的变化量小于电压表V2 的示数的变化量，故C错误； 若不考虑电表量程等元件安全问题，当闭合开关 S1 、S3 ，变阻器滑片置于最左端时，变阻器连入电路中的电阻为0，此时R1 与R2 并联，R1 的电压等于电源电压最大，根据P=UI=U2/R可知，R1 消耗的功率最大，故D正确，故选BD．
4．如图甲所示的电路中，电源电压保持不变，当闭合开关S，调节滑动变阻器阻值从最大变化到最小，两个电阻的“U—I”关系图像如图乙所示，则下列判断正确的是（ ） A．电源电压为10V B．定值电阻R1的阻值为10Ω C．变阻器滑片在中点时，电流表示数为0.3A D．滑动变阻器R2的阻值变化范围为0～10Ω 【答案】BC 【解析】 【分析】 从“U—I”关系图像可以看出，甲为滑动变阻器的关系图像，因为最后电压变为0，此时滑动变阻器的电阻为0，乙为电阻R1的图像；当滑动变阻器的阻值最大时，电路中的电流最小，根据图像读出电表的示数，利用串联电路的电压特点求出电源的电压，利用欧姆定律求出电阻R1的电阻和滑动变阻器的最大阻值；根据电阻的串联和欧姆定律求出变阻器滑片在中点时，电路中的电流。 【详解】 A．当滑动变阻器的阻值最大时，两电阻串联，干路电流最小；由图乙可知，此时电路中
的电流I=0.2A，电阻R1的电压U1=2V，滑动变阻器两端的电压U2=4V；串联电路总电压等于各支路电压之和，则电源电压为：
122V4V6VUUU，
则A错误；
B．由UIR可得，定值电阻R1的阻值：
11
2V10Ω0.2AURI，
则B正确； CD．滑动变阻器的阻值最大为：
22
4V20Ω0.2AURI，
即滑动变阻器R2的阻值变化范围为0∼20Ω，串联电路中总电阻等于各分电阻之和，则变阻器滑片在中点时，电流表示数：
21
6V0.3A20Ω1022UIRR
，
故C正确、D错误； 故选BC。 5．图甲是身高、体重测量仪，当体检者站在台面上时，能自动显示身高和体重。电路原理如图乙所示，电压表、电流表分别显示身高和体重的大小，压敏电阻R的阻值随压力增大而增大，滑片P随身高增高而上滑。下列分析正确的是（ ）
A．体重越大电流表示数越小
B．身高越高通过R0的电流越大
C．身高越高电压表示数越小
D．体重越大电路消耗总功率越大
【答案】A 【解析】 【分析】 【详解】 A．当体重增大时，压敏电阻的阻值增大，而电源电压不变，因此电流表的示数变小，故A正确； B．身高增大影响与电压表并联的电阻值变化，但不能影响变阻器阻值的大小，电源电压不
变，因此通过R0的电流不变，故B错误； C．身高越高，电压表并联部分的电阻越大，根据串联电路电压规律可知，电压表示数增
大，故C错误； D．当体重增大时，压敏电阻的电流变小，而变阻器的电流不变，根据并联电路电流特点
可知，电路的总电流变小；根据PUI可知电路消耗的总功率变小，故D错误。 故选A。
6．如图所示，电源电压保持不变，当变阻器滑片P滑到A端时，闭合开关S1和S2，灯泡L恰好正常发光，以下说法正确的是（ ）
A．滑片P仍在A端，开关S1断开，S2闭合，灯泡L仍正常发光 B．滑片P仍在A端，开关S1闭合，S2断开，灯泡L仍正常发光
C．滑片P滑到B端，同时闭合开关S1和S2，灯泡L仍正常发光
D．滑片P滑到B端，开关S1闭合，S2断开，灯泡L仍正常发光
【答案】B 【解析】 【分析】 【详解】 A．当变阻器的滑片滑至A端，闭合开关S1和S2，变阻器和灯泡并联，此时灯泡两端的电
压等于电源电压，灯泡正常发光；由于开关S1为干路中的开关，因此开关S1断开，电路为断路，灯泡不发光； B．当开关S1闭合，S2断开，为灯泡的基本电路，并且灯泡两端的电压等于电源电压，故
灯泡正常发光． C．当滑片P滑到B端，同时闭合两个开关，灯泡被短路，因此灯泡不会发光；
D．当滑片P滑到B端，开关S1闭合，S2断开，变阻器和灯泡串联，因为串联电路中各部
分电压等于各部分电压之和，因此灯泡两端的电压小于电源电压，故灯泡不会正常发光． 故选 B．
7．某同学设计的煤气检测电路如图所示，电源电压不变，R为定值电阻，Q为气敏元件，其阻值随煤气浓度的升高而增大，闭合开关S，当煤气浓度升高时，下列判断正确的是（ ）
A．电流表示数变小，输出信号电压Uab变大
B．电流表示数变大，输出信号电压Uab变大
C．电流表示数变小，输出信号电压Uab不变
D．电流表示数变大，输出信号电压Uab减小
【答案】A 【解析】 【分析】 【详解】 BD．由电路图知道，定值电阻与气敏元件串联，电流表测电路中的电流，输出信号即气敏
元件的电压Uab；由于当煤气浓度升高时，气敏元件电阻增大，由电阻的串联知道，总电阻变大，电路中的电流变小，即电流表示数变小，故BD错误； AC．此时由欧姆定律的变形U=IR可知，R的电压变小，由串联电路电压的规律知道，输出
信号电压Uab 会变大，故A正确，C错误， 故选A．
