固态继电器的结构及电参数说明
欧姆龙固态继电器的选型和使用教程

欧姆龙固态继电器的选型和使用教程一、欧姆龙固态继电器的选型1.电流容量:根据实际需求选择合适的电流容量,欧姆龙固态继电器的电流容量一般在0.1A到50A之间,可根据所控制设备的额定电流选择继电器的电流容量。
2.控制电压:根据系统的工作电压选择合适的控制电压,欧姆龙固态继电器的控制电压一般有3V、5V、12V、24V等选项。
3.输入方式:根据系统的输入信号类型选择合适的输入方式,欧姆龙固态继电器的输入方式有AC输入和DC输入两种类型。
二、欧姆龙固态继电器的使用教程1.安装固态继电器:将固态继电器安装在合适的电气装置上,注意保持继电器与其控制装置之间的电气隔离,避免电气干扰。
2.连接输入信号:根据固态继电器的输入方式,将输入信号正确连接到继电器的输入端口上。
AC输入的继电器一般有两个输入端口,分别是“正”和“负”,DC输入的继电器一般有三个输入端口,分别是“正”、“负”和“COM”。
3.连接输出负载:将需要控制的负载正确连接到继电器的输出端口上。
注意负载的电源和继电器的控制电源需来自相同的电源系统,且电流容量需在继电器的额定范围内。
4.设置控制参数:根据实际需求设置继电器的控制参数,如控制电压、触发电流等。
具体的设置方式可以参考继电器的使用手册。
5.调试和测试:完成继电器的安装和连接后,进行必要的调试和测试,确保系统的正常运行。
可以通过输入信号的变化来触发继电器的动作,观察输出端口和负载的状态是否符合预期。
6.维护和保养:定期检查继电器的工作状态,保持继电器的清洁和良好的通风环境,避免灰尘和湿气对继电器造成损坏。
总结:欧姆龙固态继电器的选型和使用教程需要根据实际需求和系统要求来进行选择和操作。
在选型时需要考虑电流容量、控制电压和输入方式等因素;在使用时需要正确安装、连接输入信号和输出负载、设置控制参数以及进行调试和维护。
通过正确选择和操作欧姆龙固态继电器,可以实现电气控制系统的可靠性和稳定性。
继电器的工作原理及参数精选全文

可编辑修改精选全文完整版
继电器的工作原理及参数
继电器是一种电子控制器件,它具有控制系统(又称输入回路)和被控制系统(又称输出回路),通常应用于自动控制电路中,它实际上是用较小的电流去控制较大电流的一种自动开关”故在电路中起着自动调节、安全保护、转换电路等作用。
1、电磁继电器的工作原理和特性
电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。
只要在线圈两端加上一定的电压,线圈中就会流过一定的电流,从而产生电磁效应,衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯,从而带动衔铁的动触点与静触点(常开触点)吸合。
当线圈断电后,电磁的吸力也随之消失,衔铁就会在弹簧的反作用力返回原来的位置,使动触点与原来的静触点(常闭触点)吸合。
这样吸合、释放,从而达到了在电路中的导通、切断的目的。
对于继电器的常开、常闭”触点,可以这样来区分:继电器线圈未通电时处于断开状态的静触点,称为常开触点”处于接通状态的静触点称为常闭触点”
2、热敏干簧继电器的工作原理和特性
热敏干簧继电器是一种利用热敏磁性材料检测和控制温度的新型热敏开关。
它由感温磁环、恒磁环、干簧管、导热安装片、塑料衬底及其他一些附件组成。
热敏干簧继电器不用线圈励磁,而由恒磁环产生的磁力驱动开关动作。
恒磁环能否向干簧管提供磁力是由感温磁环的温控特性决定的。
3、固态继电器(SSR)的工作原理和特性固态继电器是一种两个接线端为输入端,另两个接线端为输出端的四端器件,中间采用隔离器件实现输入输出
的电隔离。
固态继电器按负载电源类型可分为交流型和直流型。
按开关型式可分为常开型和常闭型。
按隔离型式可分为混合型、变压器隔离型和光电隔离型,。
SSR-2FD小型直流固态继电器参数

输入(控制)参数(TA=25℃)其它参数(TA=25℃)输入电压范围(直流)3-32VDC介质耐压4000VAC(输入与输出间)2500VAC (输入、输出与底座间)确保接通电压(直流) 3.0VDC 绝缘电阻1000M Ω(500VDC )确保关断电压(直流) 1.0VDC 工作温度范围-30℃~80℃输入电流(典型值)18mA 储存温度范围-30℃~100℃输入电流(最大值)25mA 重量约20g反极性电压(直流)-32VDC输出(负载)参数(TA=25℃)2FD11052FD22052FD4005输出电压范围5~110VDC 5~220VDC 5~400VDC 最大瞬态电压120Vpk 260Vpk 440Vpk 最大输出漏电流1mA1mA1mA最大输出压降 1.0Vrms最大负载电流3A 、5A 、10A (强迫风冷)最大浪涌电流(10ms )额定电流的10倍最小功率因数0.5最大接通时间1ms 最大关断时间8ms 断态电压指数上升率dv/dt 100V/μs 最小工作电流30mA订货标记示例性能曲线图S S R2F48 03最大负载电流与环境温度特性图()5A环境温度(℃)最大()A 最大负载电流与环境温度特性图()3A3.02.41.81.20.6环境温度(℃)最大()A最大负载电流与环境温度特性图() 10A环境温度(℃)讅︳題磢︳ 髛︳ 竲簘詝貆祡︳ 鐌羮︳ 鱹︳ ()A -20 0 20 4安装孔尺寸图使用说明:1、实际负载电流≥5A时必须使用风冷对SSR进行散热冷却。
2、固态继电器的自身功耗产生的热量需要通过外壳散热,如果固态继电器周围散热条件很差,则输出负载电流应降额。
3、当两只或以上数量固态继电器并排安装时,应留有足够的间距(10mm以上)。
4、当多只固态继电器共用一个控制电源时,输入控制端可以串联或并联使用;但必须保证每只固态继电器有足够的输入驱动电流。
5、使用于感性负载时,将会出现高瞬间电压和浪涌电流施加在输出端,可能导致固态继电器误导通或损坏。
固态继电器

固态继电器的分类与工作原理固态继电器(Solid State Relays,缩写SSR)是一种无触点电子开关,由分立元器件、膜固定电阻网络和芯片,采用混合工艺组装来实现控制回路(输入电路)与负载回路(输出电路)的电隔离及信号耦合,由固态器件实现负载的通断切换功能,内部无任何可动部件。
尽管市场上的固态继电器型号规格繁多,但它们的工作原理基本上是相似的。
主要由输入(控制)电路,驱动电路和输出(负载)电路三部分组成。
固态继电器的输入电路是为输入控制信号提供一个回路,使之成为固态继电器的触发信号源。
固态继电器的输入电路多为直流输入,个别的为交流输入。
直流输入电路又分为阻性输入和恒流输入。
阻性输入电路的输入控制电流随输入电压呈线性的正向变化。
恒流输入电路,在输入电压达到一定值时,电流不再随电压的升高而明显增大,这种继电器可适用于相当宽的输入电压范围。
固态继电器的驱动电路可以包括隔离耦合电路、功能电路和触发电路三部分。
隔离耦合电路,目前多采用光电耦合器和高频变压器两种电路形式。
常用的光电耦合器有光-三极管、光-双向可控硅、光-二极管阵列(光-伏)等。
高频变压器耦合,是在一定的输入电压下,形成约10MHz的自激振荡,通过变压器磁芯将高频信号传递到变压器次级。
功能电路可包括检波整流、过零、加速、保护、显示等各种功能电路。
触发电路的作用是给输出器件提供触发信号。
固态继电器的输出电路是在触发信号的控制下,实现固态继电器的通断切换。
输出电路主要由输出器件(芯片)和起瞬态抑制作用的吸收回路组成,有时还包括反馈电路。
目前,各种固态继电器使用的输出器件主要有晶体三极管(Transistor)、单向可控硅(Thyristor或SCR)、双向可控硅(Triac)、MOS场效应管(MOSFET)、绝缘栅型双极晶体管(IGBT)等。
固态继电器原理固态继电器(Solidstate Relay, SSR)是一种由固态电子组件组成的新型无触点开关,利用电子组件(如开关三极管、双向可控硅等半导体组件)的开关特性,达到无触点、无火花、而能接通和断开电路的目的,因此又被称为“无触点开关”。
固态继电器

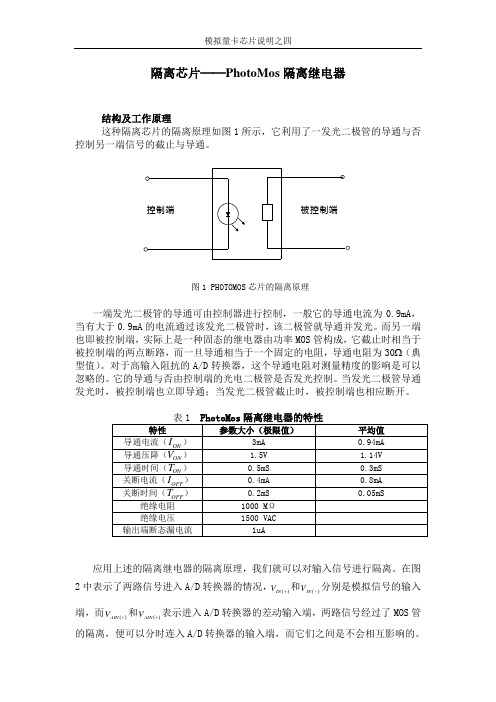

隔离芯片──PhotoMos 隔离继电器
结构及工作原理
这种隔离芯片的隔离原理如图1所示,它利用了一发光二极管的导通与否
控制另一端信号的截止与导通。
图1 PHOTOMOS 芯片的隔离原理
一端发光二极管的导通可由控制器进行控制,一般它的导通电流为0.9mA ,当有大于0.9mA 的电流通过该发光二极管时,该二极管就导通并发光。
而另一端也即被控制端,实际上是一种固态的继电器由功率MOS 管构成,它截止时相当于被控制端的两点断路,而一旦导通相当于一个固定的电阻,导通电阻为30Ω(典型值)。
对于高输入阻抗的A/D 转换器,这个导通电阻对测量精度的影响是可以忽略的。
它的导通与否由控制端的光电二极管是否发光控制。
当发光二极管导通发光时,被控制端也立即导通;当发光二极管截止时,被控制端也相应断开。
应用上述的隔离继电器的隔离原理,我们就可以对输入信号进行隔离。
在图2中表示了两路信号进入A/D 转换器的情况,()V IN +和()V IN -分别是模拟信号的输入端,而()V AIN +和()V AIN +表示进入A/D 转换器的差动输入端,两路信号经过了MOS 管的隔离,便可以分时连入A/D 转换器的输入端,而它们之间是不会相互影响的。
该MOS管的控制端CON接在CPU的口线上,由主控制器控制接入A/D转换器的输入信号通道。
V
CC
V
CC
CON1
CON2
图2 通道隔离原理
通过表1中的参数值,我们可以列出下面的算式:
ON ON
CC
I V
V R
* 2 -
=
接在PhotoMos管上的限流电阻只要满足上式,当CPU选通时芯片能够导通。
单相固态继电器的概念、参数及工作原理

单相固态继电器的概念、参数及工作原理固态继电器(Solid State Relay,缩写SSR),是由微电子电路,分立电子器件,电力电子功率器件组成的无触点开关。
用隔离器件实现了控制端与负载端的隔离。
固态继电器的输入端用微小的控制信号,达到直接驱动大电流负载。
固态继电器的关键技术参数有:输入电压范围,在环境温度25'c下,固态继电器能够工作的输入电压范围。
在输入电压范围内某一特定电压对应的输入电流值。
在输入端加该电压或大于该电压值时,输出端确保导通。
在输入端加该电压或小于该电压值时,输出端确保关断。
能够加在继电器输入端上,而不应起永久性破坏的最大允许反向电压。
环境25'C时的最大稳态工作电流。
能够承受的最大负载工作电压。
当继电器处于导通时,在额定输出电流下测得的输出端电压。
当继电器处于关断状态施加额定输出电压时,流经负载的电流值。
当继电器接通时,加输入电压到接通电压开始至输出达到其电压最终变化的90%为止之间的时间间隔。
当继电器关断时,切除输入电压到关断电压开始至输出达到其电压最终变化的10%为止之间的时间间隔。
对交流过零型固态继电器,输入端加入额定电压,能使继电器输出端导通的最大起始电压。
继电器能承受的而不致造成永久性损坏的非重复浪涌(或过载)电流。
在继电器工作状态继电器输出端能够承受的最大迭加的瞬时峰值击穿电压。
继电器的输出元件能够承受的不使其导通的电压上升率。
继电器按规范安装或不安装散热板时,其正常工作的环境温度范围。
它是用半导体器件代替传统电接点作为切换装置的具有继电器特性的无触点开关器件,单相SSR为四端有源器件,其中两个输入控制端,两个输出端,输入输出间为光隔离,输入端加上直流或脉冲信号到一定电流值后,输出端就能从断态转变成通态。
固态继电器交流固态继电器按开关方式分有电压过零导通型(简称过零型)和随机导通型(简称随机型)按输出开关元件分有双向可控硅输出型(普通型)和单向可控硅反并联型(增强型)按安装方式分有印刷线路板上用的针插式(自然冷却,不必带散热器)和固定在金属底板上的装置式(靠散热器冷却)另外输入端又有宽范围输入(DC3~32V)的恒流源型和串电阻限流型等。
三相固态继电器工作原理及接线使用方法
三相固态继电器工作原理及接线使用方法三相固态继电器是一种新型的电力控制器,它是在可控硅的基础上经过特殊电路设计而成,广泛应用于电力、石油化工、矿山、冶金等行业中,其主要作用是用来控制高压、大功率的负载,稳定电压和电流,提高电器设备的效率和使用寿命。
下面,我们就来详细讲解三相固态继电器的工作原理及接线使用方法。
一、三相固态继电器的工作原理1. 控制电路:三相继电器控制电路由软件、硬件等组成,软件控制主要是通过单片机控制,硬件控制主要是通过逻辑电路控制。
当主电路电流经过控制器时,它会在一个很短的时间内,由无阻抗状态转变为高阻抗状态。
通过这种方式,可以使继电器在电路开启或关闭时快速反应,以达到精准控制电器设备的目的。
2. 主电路:主电路是三相固态继电器的核心部件,由可控硅与其他电路组成。
当控制电路改变,可控硅进入工作状态,通过这种方式控制主电路的开关,保证主电路有准确的开关操作,实现高精度控制。
3. 辅助电路:三相固态继电器还包括了一些辅助电路,例如反应电路、温度控制电路、过流保护电路等。
这些辅助电路能够有效地监测电器设备的状态,保障其在工作时的安全性和稳定性,提高设备效率。
二、三相固态继电器的接线使用方法1. 三相固态继电器的接线原理:三相固态继电器有用于主电路和控制电路的两种接线方式。
在主电路的接线方面,需要根据继电器的功率和电压来选择不同的导线规格,同时需要保证三相电流平衡,避免电流过大或过小造成设备损坏。
在控制电路的接线方面,需要根据控制电压和控制电流来选择合适的导线规格,保证传输的电流和电压稳定。
2. 三相固态继电器的使用注意事项:在使用三相固态继电器时,需要了解其额定电压、额定电流、适用负载等参数,以便正确选择使用。
此外,需要注意不要超负荷使用,避免过大的电流和电压损坏设备。
同时,还需要根据设备实际情况,调整继电器的控制电流和电压,确保其正常工作。
总之,三相固态继电器是一种专用于高压、大功率负载的控制器,其采用的硬件和软件技术使其具有精确控制、高效稳定的特点。
固态继电器原理
固态继电器工作原理2010-11-28 21:44:02| 分类:工控技术| 标签:|字号大中小订阅固态继电器是一种两个接线端为输入端,另两个接线端为输出端的四端器件,中间采用隔离器件实现输入输出的电隔离。
固态继电器按负载电源类型可分为交流型和直流型。
按开关型式可分为常开型和常闭型。
按隔离型式可分为混合型、变压器隔离型和光电隔离型,以光电隔离型为最多。
固体继电器(Solid State Relay SSR)是利用现代微电子技术与电力电子技术相结合而发展起来的一种新型无触点电子开关器件。
它可以实现用微弱的控制信导(几毫安到几十毫安)控制0.1A直至几百A电流负载,进行无触点接通或分断。
固体继电器是一种四端器件,两个输入端,两个输出端。
输入端接控制信号,输出端与负载、电源串联,SSR 实际是一个受控的电力电子开关,其等效电路如图。
由于固体继电器具有高稳定、高可靠、无触点及寿命长等优点,广泛应用在电动机调速、正反转控制、调光、家用电器、烘箱烘道加温控温、送变电电网的建设与改造、电力拖动、印染、塑科加工、煤矿、钢铁、化工和军用等方面。
固体继电器与通常的电磁继电器不同:无触点、输入电路与输出电路之间光(电)隔离、由分立元件.半导体微电子电路芯片和电力电子器件组装而成,以阻燃型环氧树脂为原料,采用灌封技术持其封闭在外壳中、使与外界隔离,具有良好的耐压、防腐、防潮抗震动性能。
固体继电器由输入电路、驱动电路和输出电路三部分组成。
这里仅以应用较多的交流过零型固体继电器为例,介绍其工作原理。
该电路采用了过零触发技术,具有电压过零时开启,负裁电流过零时关断的特性,在负载上可以得到一个完整的正弦波形,因此电路的射频干扰很小。
该电路由信号输人电路、零电压检测控制电路、工作指示电路、双向晶闸管控制电路和吸收电路几部分组成。
采用了光电耦合器GD作为输入电路和输出电路之间的隔离元件,VD是防止Vin正负接反烧坏GD。
电路工作过程:当无输入信号时,GD中的光敏三极管裁止,VT1是交流电压零点检测器,通过R3获得基极电流而饱和导通,将VTH的门极箝在低电位而处于关断状态。
固态继电器原理及应用电路
固态继电器原理及应用电路固态继电器(SOLID STATE RELAYS),简写成“SSR”,是一种全部由固态电子元件组成的新型无触点开关器件,它利用电子元件(如开关三极管、双向可控硅等半导体器件)的开关特性,可达到无触点无火花地接通和断开电路的目的,因此又被称为“无触点开关”,它问世于70年代,由于它的无触点工作特性,使其在许多领域的电控及计算机控制方面得到日益广范的应用。
一、固态继电器的原理及结构SSR按使用场合可以分成交流型和直流型两大类,它们分别在交流或直流电源上做负载的开关,不能混下面以交流型的SSR为例来说明它的工作原理,图1是它的工作原理框图,图1中的部件①-④构成交流SSR的主体,从整体上看,SSR只有两个输入端(A和B)及两个输出端(C和D),是一种四端器件。
工作时只要在A、B上加上一定的控制信号,就可以控制C、D两端之间的“通”和“断”,实现“开关”的功能,其中耦合电路的功能是为A、B端输入的控制信号提供一个输入/输出端之间的通道,但又在电气上断开SSR中输入端和输出端之间的(电)联系,以防止输出端对输入端的影响,耦合电路用的元件是“光耦合器”,它动作灵敏、响应速度高、输入/输出端间的绝缘(耐压)等级高;由于输入端的负载是发光二极管,这使SSR的输入端很容易做到与输入信号电平相匹配,在使用可直接与计算机输出接口相接,即受“1”与“0”的逻辑电平控制。
触发电路的功能是产生合乎要求的触发信号,驱动开关电路④工作,但由于开关电路在不加特殊控制电路时,将产生射频干扰并以高次谐波或尖峰等污染电网,为此特设“过零控制电路”。
所谓“过零”是指,当加入控制信号,交流电压过零时,SSR即为通态;而当断开控制信号后,SSR要等待交流电的正半周与负半周的交界点(零电位)时,SSR才为断态。
这种设计能防止高次谐波的干扰和对电网的污染。
吸收电路是为防止从电源中传来的尖峰、浪涌(电压)对开关器件双向可控硅管的冲击和干扰(甚至误动作)而设计的,一般是用“R-C”串联吸收电路或非线性电阻(压敏电阻器)。
直流固态继电器t
应用范围:固态品牌:温州阳明型号:SSR-10DD产品系列:SSR 触点形式:常开型额定电压:DC5-60(V)电流性质:直流外形:中型功率负载:中功率防护特征:密封式直流电阻:30(Ω)吸合电流:10(A)释放电流:0.1(A)线圈功率:20(W)额定工作频率:60(Hz)一、产品特点:1、功率金属氧化物场效应管输出(MOSFET);2、极低的导通电阻;3、输入信号与TTL逻辑电路兼容;4、输入回路与输出回路之间变压器隔离;5、发光二极管指示工作状态;6、配有安全保护盖;7、100%负载电流老化试验,通过欧共体CE认证,国际ISO9000认证,国内3C认证。
二、型号说明:5-250VDC四、产品应用:SSR系列直流固态继电器采用阻燃工程塑料外壳,造型别致,结构新颖,自升螺丝压接式接线,配有安全盖,使安装、检查方便快捷、安全可靠。
输入端驱动电流小可方便的与计算机终端和各种数字程控电路接口,广泛应用在石油化工仪器设备、食品机械、包装机械、纺织机械、数控机床、塑料机械、健身器材、娱乐设施等自动化控制领域。
特别适用于腐蚀、潮湿、防尘、要求防爆等恶劣环境,及频繁开关的场合。
五、安全注意事项:1、负载电流高于5A时必须使用散热器或安装在具有相应散热效果的金属底板上,并且固态继电器散热底板与安装面之间涂上导热硅脂,40A以上加风扇强冷或水冷。
2、使用在感性负载时,高瞬态电压以及浪涌电流施加与输出端,因此可能导致固态继电器误导通或损坏,通常需要在输出端接入具有特定钳位电压的电压控制器件,如双向稳压二极管或压敏电阻(MOV)。
压敏电阻推荐取额定电压的1.6-1.9倍。
3、控制接近最小负载电流的较小负载电流负载时,须在负载上并联一个虚拟负载电阻,以减小输出端漏电流在负载上产生较高的剩余电压。
4、为了避免固态继电器的温升超过允许值,设计应用时应考虑散热效果和安装位置,当两只或多只固态继电器并排安装时,应留有适当的间距。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
固态继电器的结构及电参数说明 一、固态继电器的结构及电参数说明 SSR的结构一般是控制电路在上,功率输出组件在下。控制电路分为分立器件和SMT表面贴装工艺,功率输出组件可分为塑封硅工艺和单硅芯片并联工艺。一般10-40A SSR采用塑封双向硅封装,50-100A的SSR采用塑封单向硅反并联封装,单向硅反并联的技术指标要好于双向硅工艺。最先进的是采用SCR芯片反并联焊接工艺的SSR,它的特点是阻断电压高,过载能力强,散热条件好,抗冲击能力强,电流可达上千安培,因此国外工业先进国家大多采用该工艺。 二、固态继电器主要由输入电路、驱动电路和输出电路三部分组成 输入电路是为输入控制信号提供一个回路,分为直流输入和交流输入,直流输入又分为阻性输入和恒流输入。阻性输入电路的输入控制电流随输入电压呈线性正向变化,恒流输入电路,在输入电压达到预置值后,输入控制电流不再随电压的升高而明显增大,输入电压范围较宽。 驱动电路是包括隔离耦合电路、功能电路和触发电路三部分。隔离耦合电路,目前多采用光电耦合和变压器耦合两种电路形式。功能电路可包括检波整流、零点检测、放大加速、保护等各种功能电路。触发电路的作用是给输出器件提供触发信号。 输出电路是在触发信号的控制下,实现对负载电流的通断转换。输出电路主要是由输出功率器件和起瞬态抑制作用的吸收回路组成。目前,交流SSR主要使用单向可控硅、双向可控硅器件。直流SSR主要使用晶体三极管、MOS场效应管、绝缘栅型双极晶体管等。 交流SSR按采用的输出器件不同,分为双向晶闸管(TRIAC)普通型和单向晶闸管(SCR)反并联增强型两种。由于SCR器件具有比TRIAC器件dv/dt高、阻断电压高、和散热性能好等特点,多被用来制造高电压、大电流产品和用于感性、容性负载中。 三、固态继电器的分类和命名 固态继电器按其适用的输出负载电源的种类分为直流固态继电器和交流固态继电器,按开关类型分为单相、双路、三相,按工作方式分为零控和随机控,按输出器件的不同分为普通型和增强型,按控制电压类型分为直流和交流控制,按用途分为常用型和专用型。同时,根据电压的高低、负载电流的大小分成很多的品种: 1、控制电压范围:在规定的环境温度下,能使用固态继电器正常工作的施加到输入端的电压范围。阻性输入型输入电压范围一般为4-16V,恒流型输入电压范围多为3-32V。 2、输入电流:在规定的环境温度下,某一特定输入电压时,流入固态继电器输入回路的电流值。 3、开通电压:保证常开型固态继电器输出电路接通所施加在输入端的电压的最低值。类似于电磁继电器的动作电压最大值。该值一般为固态继电器的输入电压范围的下限值。即在输入端施加该电压或大于该电压时,固态继电器确保接通。 4、关断电压:保证常开型固态继电器输出电路关断所施加在输入端的电压的最高值。类似于电磁继电器的释放电压最小值。即在输入端施加该电压或低于该电压值时,固态继电器确保关断。 5、反向电压:能够加在固态继电器的输入端上而不会造成永久性损坏的最大允许反向电压。该值一般确定为输入电压范围的上限值。 6、负载电流范围:在规定环境温度下,固态继电器允许使用的最大稳态负载电流值。一般为标称值,当环境温度升高时,如大于40℃,允许的最大输出电流有所下降。同时还规定最小的负荷电流,一般为50mA。 7、负载电压范围:在规定的环境温度下,固态继电器能够承受的最大稳态负载电压。一般还应规定,固态继电器能正常接通和关断的最小输出电压。 8、阻断电压:在规定的环境温度下,处于关断状态的固态继电器的输出端能够承受的不被击穿的最大瞬时电压。 9、频率范围:在额定工作条件下,固态继电器正常工作的电源频率范围。 10、断态电压上升率(dv/dt):在规定的环境温度下,固态继电器处于关断状态时,其输出端所能承受的最大电压上升速率。 11、断态漏电流:在规定的环境温度下,固态继电器处于关断状态,输出端为额定输出电压时,流经负载的电流(有效)值。 12、通态电压降:在规定的环境温度下,固态继电器处于接通时,在额定工作电流下,两输出端之间的压降。 13、开通时间:当使常开型继电器接通时,从加输入电压至保证接通电压开始,输入端达到其电压最终变化的90%为止之间的时间间隔。 14、关断时间:当使常开型继电器关断时,从切除输入电压至保证关断电压开始,到输出端达到其电压最终变化完为止之间的时间间隔。 15、热阻(Rthjc):在热平衡条件下,固态继电器芯片与底基板之间温度差与产生温差的耗散功率之比。 16、浪涌电流:固态继电器可承受的脉冲宽度为50/60Hz,1个周期(20/16.67ms)非重复流涌冲击电流。 17、绝缘电压(输入/输出):固态继电器的输入和输出之间所能承受的隔离电压最小值。 18、绝缘电压(输入、输出/基板):固态继电器的输入、输出和底基板之间所能承受的隔离电压最小值。 19、几个技术名词解释:1“随机控”一当输入端施加有效的控制信号时,SSR立即导通,称之为“随机控”型。2“零控”或“零压差”一当输入端施加有效的控制信号时,SSR只能在其输出端点间电压差接近零时导通,称之为“零控”或“零压差”型。此型SSR冲击电流小,多数场合使用。 四、固态继电器使用注意事项 1、固态继电器的合理选择 选择固态继电器时,应对照应用条件,分析研究手册、详细规范和产品技术性能及参数,同时应该注意到固态继电器性能参数和负载能力受环境温度和自身温度的影响较大,其输入有极性要求,感性和容性负载时输出电路容易受尖封电压和浪涌电流的损害,导通时通态压降产生的功率损耗和散热等。重点处理好这些问题,有助于实现固态继电器的科学利用,使其更具可靠性。 (1):负载类型、输出电流和浪涌电流:使用中流过固态继电器输出端的稳态电流不得超过产品详细规范的相应环境温度下的额定输出电流,可能出现的浪涌电流不得超过继电器的过负载能力,一般都留有一定的余量。双向可控硅输出大多用于阻性负载,单向可控硅反并联输出大多用于感性和容性负载。大多数负载都可使用“零控”型,但需要调压(如调光)和少数感性负载(如变压器)必须使用“随机控”型 几乎没有完全无浪涌的固态继电器负载,即使电热元件,尽管它们是纯阻性的,由于具有正的温度系数,低温时电阻较小,因而通常表现为较大的起动电流。如电热炉接通电流常为稳态电流的1.3-1.4倍,白炽灯接通电流常为稳态电流10倍。卤钨灯的浪、涌电流可以高达稳态值的25倍。有些金属卤化物灯的开启过程需10分钟,在这一过程中,灯及其镇流器可能表现为容性和感性。可能伴随有高达稳定值100倍的电流脉冲。 容性负载具有潜在危险性。因为通电时其最初表现为短路,在充电时会出现很高的浪涌电流,该电流靠电源内阻、电路电阻和电路电感来限制。如投切电力电容器不但要考虑浪涌电流,还要考虑“过补”时的过电压。建议选用本公司生产的电容器投切专用固态继电器或SGDF系列复合固态继电器。 感性负载会产生大的浪涌电流,关断时又可能产生2倍于电源电压的过电压。如交流电磁铁、接触器在非激励状态输入阻抗低、通电时会出现3-4倍于稳态电流的浪涌电流。有饱和剩磁的变压器,若接通时继续向剩磁方向激磁,由于严重的磁饱和,在开始的半周会出现几乎仅由绕阻电阻决定的浪涌电流,它甚至可达稳态电的30倍。交流感应电动机起动时的浪涌电流最大值是稳态额定电流的5-7倍,而且其起动时的浪涌电流,从初始的堵转电流逐渐过渡到稳态电流,过渡的持续时间与电机及负载的惯性关系很大,可以从十几个电源周波到几十秒。所以建议用户选用固态继电器时,应先认真分析研究或测试负载的浪涌特性、然后再选择固态继电器。固态继电器必须在保证稳态工作的前提下,能够承受这个浪涌电流。 下面给出考虑负载浪涌电流和固态继电器过负载能力后,常温下各种负载的稳压电流对固态继电器额定输出电流的降额系数的推荐值。当固态继电器处于频繁操作和要求长寿命、高可靠的应用场合,还应将下表的降额系数再乘以0.6,并且用耐热疲劳性能好的加强型固态继电器。
(2)输出电压、瞬态电压和dv/dt 直流固态继电器只适用于控制直流电源和负载,交流固态继电器只适用于控制交流电源和负载。负载电源的电压不能超过继电器的额定输出电压,也不能低于规定的最小输出电压。使用中,可能加至固态继电器输出端的最大电压峰值,一定要低于固态继电器的瞬态电压值。切换交流电感负载、单相电机和三相电机负载,或这些负载电路上电时,固态继电器输出端都可能会出现两倍于电源电压峰值的电压。对此类负载,最好选用额定输出电压单相为280Vac、三相为530VaC的交流固态继电器。峰值阻断电压分别可达800V和1400V。对感性和容性负载,当交流固态继电器在零电流关断时,电源电压不为零,并且以较大的dv/dt值加至固态继电器输出端。因此应选用dv/dt高的继电器。尤其用于正反转控制的固态继电器,应选用本公司SGR系列产品。 (3)输入特性 直流阻性输入固态继电器的输入电压一般为4-16Vdc。这种固态继电器在输入电路中串联一电阻,电流随电压的增加而增加,简单耐用。在应用时,如果控制电压或电流不合适,可通过控制回路串接电阻的方法来解决,推荐采用。另外是输入电压范围较宽的恒流输入固态继电器,范围在3-32Vdc。它在输入端串联有恒流源电路,在电压加大到一定值时电流基本不变。交流输入多数使用在无直流电源的场合,注意其开通时有最大40mS的延时。 (4)其它特性 这方面包括分析考虑固态继电器的输出电压降、输出漏电流、绝缘耐压等电气特性,热阻、工作于储存温度、耐潮湿、气密性等气候环境特性,耐振动、冲击等机械环境特性,重量、尺寸、接线端方式等物理特性是否符合使用要求。 采用输出漏电流来表征固态继电器处于关断状态时同一输出端之间的绝缘状态。不允许用测试电压高于输出电压的仪表测量它们之间的绝缘电阻和介质耐压,也不允许在未规定的方向上测试漏电流。对于特殊的使用,比如感性、容性负载和频繁操作,建议选型时与生产厂应用工程师联系,以取得他们的支持。 2、固态继电器的保护 (1)过电流的保护 固态继电器是以半导体开关器件作为功率输出部件的,对温度的变化较为敏感,过电流会使半导体芯片过热而造成品质下降,寿命降低甚至永久性损坏.虽然固态继电器在瞬间可以承受额定电流10倍以上的浪涌电流,但超过此值很容易造成永久性损坏.因而,过电流的保护是很重要的,过电流的保护方法很多,关键在于反映速度要快.对以可控硅为输出器件的交流固态继电器,由于可控硅需电流过零关断的特性则对于在10Ms(50Hz)以内超过SSR浪涌电流承受值的浪涌电流和短路电流,一般的保护电路是无效的,应考虑采用半导体器件专用的快速熔断器.熔断器的标称熔断电流不应超过SSR的标称电流值.市售的快速熔断器种类较多,但质量差异较大,请选择时加以注意. (2)过电压的保护 当负载为感性或容性时,很可能产生大于固态继电器所能承受的瞬态电压(阻断电压)和电压上升率(dv/dt)。若保护措施不当或响应不灵敏,不仅会造成固态继电器失控,严重时还可能烧毁固态继电
