【CN209828251U】紧固安装结构及游乐园设备【专利】

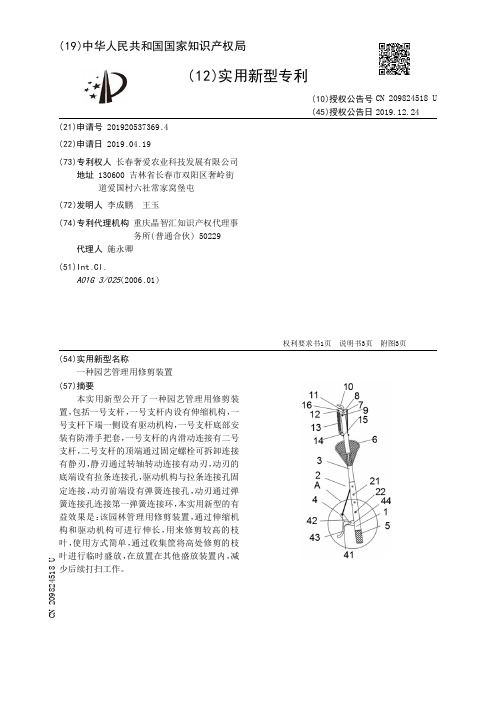

【CN209824518U】一种园艺管理用修剪装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920537369.4(22)申请日 2019.04.19(73)专利权人 长春奢爱农业科技发展有限公司地址 130600 吉林省长春市双阳区奢岭街道爱国村六社常家窝堡屯(72)发明人 李成鹏 王玉 (74)专利代理机构 重庆晶智汇知识产权代理事务所(普通合伙) 50229代理人 施永卿(51)Int.Cl.A01G 3/025(2006.01)(54)实用新型名称一种园艺管理用修剪装置(57)摘要本实用新型公开了一种园艺管理用修剪装置，包括一号支杆，一号支杆内设有伸缩机构，一号支杆下端一侧设有驱动机构，一号支杆底部安装有防滑手把套，一号支杆的内滑动连接有二号支杆，二号支杆的顶端通过固定螺栓可拆卸连接有静刃，静刃通过转轴转动连接有动刃，动刃的底端设有拉条连接孔，驱动机构与拉条连接孔固定连接，动刃前端设有弹簧连接孔，动刃通过弹簧连接孔连接第一弹簧连接环，本实用新型的有益效果是：该园林管理用修剪装置，通过伸缩机构和驱动机构可进行伸长，用来修剪较高的枝叶，使用方式简单，通过收集筐将高处修剪的枝叶进行临时盛放，在放置在其他盛放装置内，减少后续打扫工作。
权利要求书1页 说明书3页 附图3页CN 209824518 U 2019.12.24C N 209824518U权 利 要 求 书1/1页CN 209824518 U1.一种园艺管理用修剪装置，其特征在于，包括一号支杆（1），所述一号支杆（1）内设有伸缩机构（2），所述一号支杆（1）下端一侧设有驱动机构（4），所述一号支杆（1）底部安装有防滑手把套（5），所述一号支杆（1）的内滑动连接有二号支杆（3），所述二号支杆（3）的顶端通过固定螺栓（9）可拆卸连接有静刃（10），所述静刃（10）通过转轴（11）转动连接有动刃（8），所述动刃（8）的底端设有拉条连接孔（7），所述驱动机构（4）与拉条连接孔（7）固定连接，所述动刃（8）前端设有弹簧连接孔（16），所述动刃（8）通过弹簧连接孔（16）连接第一弹簧连接环（12），所述第一弹簧连接环（12）连接一号弹簧（13）的顶端，所述一号弹簧（13）的底端连接第二弹簧连接环（14），所述第二弹簧连接环（14）穿过固定轴（15）与一号支杆（1）连接，所述一号支杆（1）中端固定连接收集筐（6）。

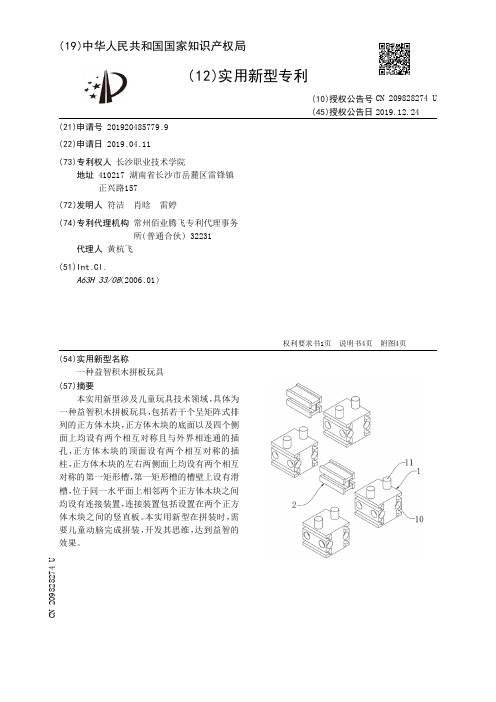

【CN209828274U】一种益智积木拼板玩具【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920485779.9(22)申请日 2019.04.11(73)专利权人 长沙职业技术学院地址 410217 湖南省长沙市岳麓区雷锋镇正兴路157(72)发明人 符洁 肖晗 雷婷 (74)专利代理机构 常州佰业腾飞专利代理事务所(普通合伙) 32231代理人 黄杭飞(51)Int.Cl.A63H 33/08(2006.01)(54)实用新型名称一种益智积木拼板玩具(57)摘要本实用新型涉及儿童玩具技术领域，具体为一种益智积木拼板玩具，包括若干个呈矩阵式排列的正方体木块，正方体木块的底面以及四个侧面上均设有两个相互对称且与外界相连通的插孔，正方体木块的顶面设有两个相互对称的插柱，正方体木块的左右两侧面上均设有两个相互对称的第一矩形槽，第一矩形槽的槽壁上设有滑槽，位于同一水平面上相邻两个正方体木块之间均设有连接装置，连接装置包括设置在两个正方体木块之间的竖直板。
本实用新型在拼装时，需要儿童动脑完成拼装，开发其思维，达到益智的效果。
权利要求书1页 说明书4页 附图4页CN 209828274 U 2019.12.24C N 209828274U权 利 要 求 书1/1页CN 209828274 U1.一种益智积木拼板玩具，包括若干个呈矩阵式排列的正方体木块(1)，其特征在于：所述正方体木块(1)为正方体结构，所述正方体木块(1)的底面以及四个侧面上均设有两个相互对称且与外界相连通的插孔(10)，所述正方体木块(1)的顶面设有两个相互对称的插柱(11)，所述插柱(11)和与之对应的所述插孔(10)之间插接配合；所述正方体木块(1)的左右两侧面上均设有两个相互对称的第一矩形槽(12)，所述第一矩形槽(12)的槽壁上设有滑槽(121)，位于同一水平面上相邻两个所述正方体木块(1)之间均设有连接装置(2)，所述连接装置(2)包括设置在两个所述正方体木块(1)之间的竖直板(20)，所述竖直板(20)上设有上下两个相互对称且呈水平状分布的固定板(21)，所述固定板(21)的部分板体位于与之对应的所述第一矩形槽(12)内，所述固定板(21)的左右两侧面上均设有第一滑块(22)，所述第一滑块(22)位于与之对应的所述滑槽(121)内并与所述滑槽(121)之间滑动连接。

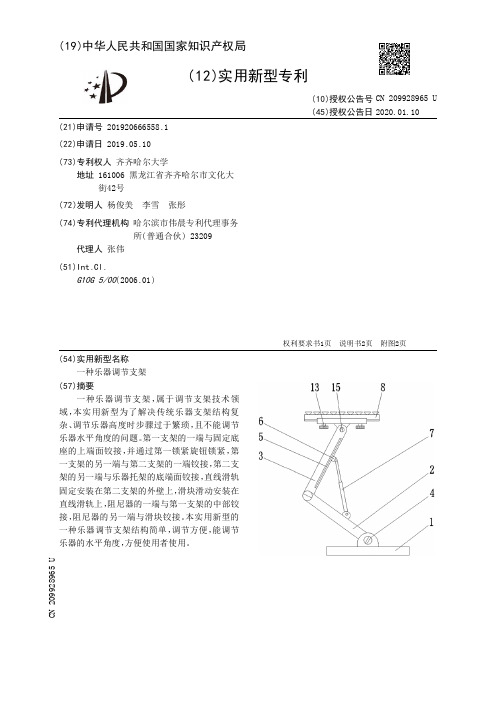

【CN209928965U】一种乐器调节支架【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920666558.1(22)申请日 2019.05.10(73)专利权人 齐齐哈尔大学地址 161006 黑龙江省齐齐哈尔市文化大街42号(72)发明人 杨俊美 李雪 张彤 (74)专利代理机构 哈尔滨市伟晨专利代理事务所(普通合伙) 23209代理人 张伟(51)Int.Cl.G10G 5/00(2006.01)(54)实用新型名称一种乐器调节支架(57)摘要一种乐器调节支架，属于调节支架技术领域，本实用新型为了解决传统乐器支架结构复杂、调节乐器高度时步骤过于繁琐，且不能调节乐器水平角度的问题。
第一支架的一端与固定底座的上端面铰接，并通过第一锁紧旋钮锁紧，第一支架的另一端与第二支架的一端铰接，第二支架的另一端与乐器托架的底端面铰接，直线滑轨固定安装在第二支架的外壁上，滑块滑动安装在直线滑轨上，阻尼器的一端与第一支架的中部铰接，阻尼器的另一端与滑块铰接。
本实用新型的一种乐器调节支架结构简单，调节方便，能调节乐器的水平角度，方便使用者使用。
权利要求书1页 说明书2页 附图2页CN 209928965 U 2020.01.10C N 209928965U权 利 要 求 书1/1页CN 209928965 U1.一种乐器调节支架，其特征在于：包括固定底座(1)、第一支架(2)、第二支架(3)、第一锁紧旋钮(4)、直线滑轨(5)、滑块(6)、阻尼器(7)和乐器托架(8)；所述第一支架(2)的一端与固定底座(1)的上端面铰接，并通过第一锁紧旋钮(4)锁紧，第一支架(2)的另一端与第二支架(3)的一端铰接，第二支架(3)的另一端与乐器托架(8)的底端面铰接，直线滑轨(5)固定安装在第二支架(3)的外壁上，滑块(6)滑动安装在直线滑轨(5)上，阻尼器(7)的一端与第一支架(2)的中部铰接，阻尼器(7)的另一端与滑块(6)铰接。

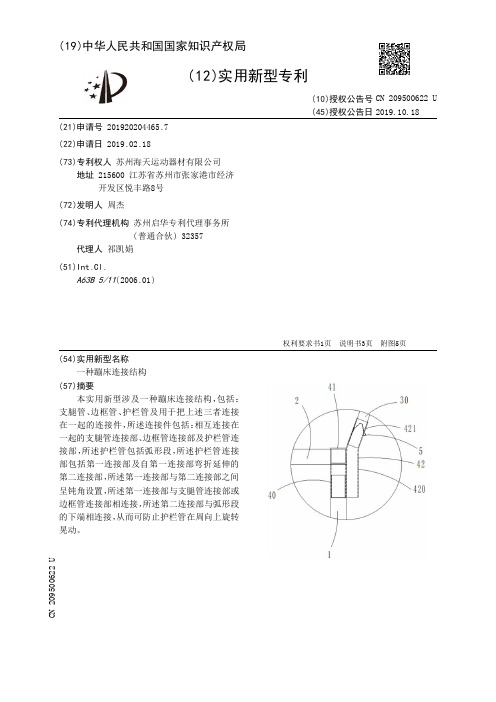

【CN209500622U】一种蹦床连接结构【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920204465.7(22)申请日 2019.02.18(73)专利权人 苏州海天运动器材有限公司地址 215600 江苏省苏州市张家港市经济开发区悦丰路8号(72)发明人 周杰 (74)专利代理机构 苏州启华专利代理事务所(普通合伙) 32357代理人 祁凯娟(51)Int.Cl.A63B 5/11(2006.01)(54)实用新型名称一种蹦床连接结构(57)摘要本实用新型涉及一种蹦床连接结构，包括：支腿管、边框管、护栏管及用于把上述三者连接在一起的连接件，所述连接件包括：相互连接在一起的支腿管连接部、边框管连接部及护栏管连接部，所述护栏管包括弧形段，所述护栏管连接部包括第一连接部及自第一连接部弯折延伸的第二连接部，所述第一连接部与第二连接部之间呈钝角设置，所述第一连接部与支腿管连接部或边框管连接部相连接，所述第二连接部与弧形段的下端相连接，从而可防止护栏管在周向上旋转晃动。
权利要求书1页 说明书3页 附图5页CN 209500622 U 2019.10.18C N 209500622U权 利 要 求 书1/1页CN 209500622 U1.一种蹦床连接结构，包括：支腿管、边框管、护栏管及用于把上述三者连接在一起的连接件，所述连接件包括：相互连接在一起的支腿管连接部、边框管连接部及护栏管连接部，其特征在于：所述护栏管包括弧形段，所述护栏管连接部包括第一连接部及自第一连接部弯折延伸的第二连接部，所述第一连接部与第二连接部之间呈钝角设置，所述第一连接部与支腿管连接部或边框管连接部相连接，所述第二连接部与弧形段的下端相连接。
2.如权利要求1所述的一种蹦床连接结构，其特征在于：所述支腿管连接部、边框管连接部及护栏管连接部三者通过焊接方式焊接在一起。
3.如权利要求1所述的一种蹦床连接结构，其特征在于：所述弧形段的下端收容于第二连接部内，所述弧形段与第二连接部之间通过碰珠连接。

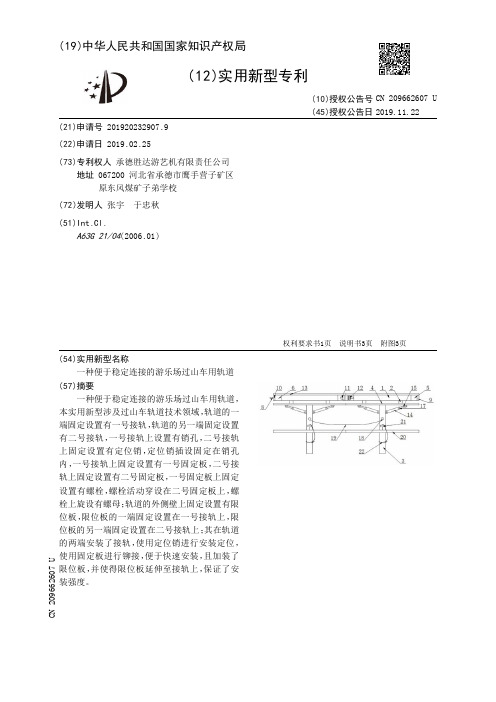

【CN209662607U】一种便于稳定连接的游乐场过山车用轨道【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920232907.9(22)申请日 2019.02.25(73)专利权人 承德胜达游艺机有限责任公司地址 067200 河北省承德市鹰手营子矿区原东风煤矿子弟学校(72)发明人 张宇 于忠秋 (51)Int.Cl.A63G 21/04(2006.01)(54)实用新型名称一种便于稳定连接的游乐场过山车用轨道(57)摘要一种便于稳定连接的游乐场过山车用轨道，本实用新型涉及过山车轨道技术领域，轨道的一端固定设置有一号接轨，轨道的另一端固定设置有二号接轨，一号接轨上设置有销孔，二号接轨上固定设置有定位销，定位销插设固定在销孔内，一号接轨上固定设置有一号固定板，二号接轨上固定设置有二号固定板，一号固定板上固定设置有螺栓，螺栓活动穿设在二号固定板上，螺栓上旋设有螺母；轨道的外侧壁上固定设置有限位板，限位板的一端固定设置在一号接轨上，限位板的另一端固定设置在二号接轨上；其在轨道的两端安装了接轨，使用定位销进行安装定位，使用固定板进行铆接，便于快速安装，且加装了限位板，并使得限位板延伸至接轨上，保证了安装强度。
权利要求书1页 说明书3页 附图3页CN 209662607 U 2019.11.22C N 209662607U权 利 要 求 书1/1页CN 209662607 U1.一种便于稳定连接的游乐场过山车用轨道，它包含轨道（1）、轨枕（2）、支柱（3），其中轨道（1）固定设置在轨枕（2）上，轨枕（2）的下部固定设置有支撑板（4），支撑板（4）的下部固定设置有支柱（3），支柱（3）插设固定在地面上，其特征在于：所述的轨道（1）的一端固定设置有一号接轨（5），轨道（1）的另一端固定设置有二号接轨（6），一号接轨（5）与相邻的二号接轨（6）对接设置，一号接轨（5）上设置有销孔（7），二号接轨（6）上固定设置有定位销（8），定位销（8）插设固定在销孔（7）内，一号接轨（5）上固定设置有一号固定板（9），二号接轨（6）上固定设置有二号固定板（10），一号固定板（9）上固定设置有螺栓（11），螺栓（11）活动穿设在二号固定板（10）上，螺栓（11）上旋设有螺母（12），且螺母（12）抵设在二号固定板（10）上；轨道（1）的外侧壁上固定设置有限位板（13），限位板（13）的一端固定设置在一号接轨（5）上，限位板（13）的另一端固定设置在二号接轨（6）上。
【CN209817512U】基于园林的绿化环保生态景观亭【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920331915.9(22)申请日 2019.03.15(73)专利权人 南京林业大学地址 210037 江苏省南京市玄武区159号南京林业大学
(72)发明人 喻正南 王晨曦 张耀 (74)专利代理机构 北京成实知识产权代理有限公司 11724代理人 张焱
(51)Int.Cl.E04H 1/12(2006.01)
E04F 11/18(2006.01)
(54)实用新型名称基于园林的绿化环保生态景观亭(57)摘要本实用新型提供基于园林的绿化环保生态景观亭，包括支撑柱、梯形凸起和顶盖；所述支撑柱为柱形空心结构，且所述内部设置有灯具等电性元件；每根所述支撑柱内侧位于所述储物盒上方位置均设置有一个所述充电插座；左侧两根所述支撑柱之间焊接有一个所述栏杆A，且右侧两根所述支撑柱之间也焊接有一个所述栏杆A；左侧所述栏杆A下横杆右端面呈矩形阵列状开设有六个所述梯形槽；右侧所述栏杆A下横杆左端面也呈矩形阵列状开设有六个所述梯形槽。本装置安全性和防范性能较高，因栏杆A左端面螺纹连接有一个固定螺栓，当儿童在本装置的栏杆A处攀爬玩耍时，可将栏杆B升起，并使用固定螺栓进行固定，可防止儿童从栏杆A处掉落受伤。
权利要求书1页 说明书4页 附图4页CN 209817512 U2019.12.20
CN 209817512 U1.基于园林的绿化环保生态景观亭，其特征在于：包括支撑柱(1)、异形孔(101)、储物盒(102)、充电插座(103)、栏杆A(2)、梯形槽(201)、栏杆B(3)、固定螺栓(301)、板凳(4)、梯形凸起(401)和顶盖(5)；所述支撑柱(1)为柱形空心结构，且内部设置有灯具电性元件；每根所述支撑柱(1)内侧位于所述储物盒(102)上方位置均设置有一个所述充电插座(103)；左侧两根所述支撑柱(1)之间焊接有一个所述栏杆A(2)，且右侧两根所述支撑柱(1)之间也焊接有一个所述栏杆A(2)；所述栏杆A(2)由上横杆、下横杆和八根竖杆焊接而成；左侧所述栏杆A(2)下横杆右端面呈矩形阵列状开设有六个所述梯形槽(201)；右侧所述栏杆A(2)下横杆左端面也呈矩形阵列状开设有六个所述梯形槽(201)。2.如权利要求1所述基于园林的绿化环保生态景观亭，其特征在于：所述支撑柱(1)前端面、后端面、左端面和右端面上方位置开设有若干个所述异形孔(101)，且所述异形孔(101)为月亮状、星形状以及圆形孔。3.如权利要求1所述基于园林的绿化环保生态景观亭，其特征在于：所述支撑柱(1)共设有四根，且每根所述支撑柱(1)内侧均呈矩形阵列状设置有三个所述储物盒(102)。4.如权利要求1所述基于园林的绿化环保生态景观亭，其特征在于：所述栏杆A(2)顶端面滑动连接有一个所述栏杆B(3)，且所述栏杆A(2)左端面螺纹连接有一个所述固定螺栓(301)，当儿童在本装置的所述栏杆A(2)处攀爬玩耍时，可将所述栏杆B(3)升起，并使用所述固定螺栓(301)进行固定。5.如权利要求1所述基于园林的绿化环保生态景观亭，其特征在于：所述板凳(4)为八棱柱状结构，且所述板凳(4)其中一个端面上焊接有一个所述梯形凸起(401)，并且所述板凳(4)通过所述梯形凸起(401)与所述栏杆A (2)上的梯形槽(201)插接相连。
【CN209852273U】一种用于新能源电池的安装装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920469017.X(22)申请日 2019.04.09(73)专利权人 浙江大学昆山创新中心地址 215347 江苏省苏州市昆山市祖冲之南路1699号R1101(72)发明人 尤云飞 王凯 (74)专利代理机构 南京纵横知识产权代理有限公司 32224代理人 董建林 俞翠华(51)Int.Cl.B60S 5/06(2019.01)B60K 1/04(2019.01)(54)实用新型名称一种用于新能源电池的安装装置(57)摘要本实用新型公开了一种用于新能源电池的安装装置，包括基座和第一限位单元，基座上设有顶部开口的放置槽，其侧壁和顶壁上分别设有相互连通的第一通孔和第二通孔，第一通孔还与放置槽相连通；第一限位单元包括活动板、第一限位杆和定位组件；活动板设于基座外侧；第一限位杆的一端与活动板相连，另一端用于设于基座上的第一通孔内，其侧壁上设有与第二通孔相连通的限位槽；定位组件包括定位杆、弹性件和定位块，定位杆设于限位槽内，其一端与限位槽相连，另一端与定位块相连；弹性件套设于定位杆的外侧。
本实用新型利用第一限位单元中的第一限位杆配合定位组件方便地实现新能源电池固定和拆卸，不仅能够方便地安装拆卸电池，还不会对电池本身造成损坏。
权利要求书1页 说明书4页 附图2页CN 209852273 U 2019.12.27C N 209852273U权 利 要 求 书1/1页CN 209852273 U1.一种用于新能源电池的安装装置，其特征在于，包括：基座，所述基座上设有顶部开口的放置槽，其侧壁和顶壁上分别设有相互连通的第一通孔和第二通孔，所述第一通孔还与放置槽相连通；第一限位单元，所述第一限位单元包括活动板、第一限位杆和定位组件；所述活动板设于基座外侧；所述第一限位杆的一端与所述活动板相连，另一端用于插设于所述基座上的第一通孔内，其侧壁上设有与所述第二通孔相连通的限位槽；所述定位组件包括定位杆、弹性件和定位块，所述定位杆设于所述限位槽内，其两端分别与所述限位槽和定位块相连；所述弹性件套设于所述定位杆的外侧，用于带动所述定位块在第二通孔和限位槽内做来回运动。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920427776.X
(22)申请日 2019.03.29
(73)专利权人 成都市喜爱科技有限公司
地址 610000 四川省成都市高新区中国(四
川)自由贸易试验区成都高新区天华
二路219号12栋3层
(72)发明人 杜中强 林鹏飞
(74)专利代理机构 北京超成律师事务所 11646
代理人 陈治位
(51)Int.Cl.
A63G 31/00(2006.01)
(ESM)同样的发明创造已同日申请发明专利
(54)实用新型名称
紧固安装结构及游乐园设备
(57)摘要
本实用新型实施例提供了一种紧固安装结
构及游乐园设备，涉及紧固安装技术领域。
该紧
固安装结构包括基底、结构胶层、垫片、安装件和
紧固件。
其中，垫片、结构胶层、基底依次层叠设
置。
垫片与基底的一表面之间通过结构胶层粘
接。
紧固件穿过基底、垫片、结构胶层和安装件，
以紧固安装件。
该紧固安装结构及游乐园设备结
合了结构胶的粘接和紧固件的紧固连接作用，使
基底、垫片、结构胶层和紧固件结为一体，使得安
装件作用在基底上的拉力和剪切力都被分散到
垫片和结构胶层，改善了基底的受力状态，从而
获得牢固可靠的连接，不易发生连接失效的情
况。
权利要求书1页 说明书6页 附图2页CN 209828251 U 2019.12.24
C N 209828251
U
权 利 要 求 书1/1页CN 209828251 U
1.一种紧固安装结构，其特征在于，包括基底、结构胶层、垫片、安装件和紧固件，所述垫片、所述结构胶层、所述基底依次层叠设置，所述垫片与所述基底的一表面之间通过所述结构胶层粘接，所述紧固件穿过所述基底、所述垫片、所述结构胶层和所述安装件，以紧固所述安装件。
2.根据权利要求1所述的紧固安装结构，其特征在于，所述垫片包括第一垫片，所述结构胶层包括第一结构胶层，所述第一垫片设置于所述基底和所述安装件之间，所述第一垫片通过所述第一结构胶层与所述基底的第一表面粘接。
3.根据权利要求2所述的紧固安装结构，其特征在于，所述第一垫片的外边缘具有凸出所述安装件的外周面的凸出部，所述凸出部设置有背离所述基底的第一卷边。
4.根据权利要求3所述的紧固安装结构，其特征在于，所述第一卷边由所述凸出部沿着远离所述安装件的方向背离所述基底弯折形成。
5.根据权利要求3所述的紧固安装结构，其特征在于，所述第一卷边与所述基底之间通过所述第一结构胶层粘接。
6.根据权利要求2所述的紧固安装结构，其特征在于，所述安装件具有与所述第一垫片接触的安装面，所述第一垫片的面积大于所述安装面的面积。
7.根据权利要求2所述的紧固安装结构，其特征在于，所述垫片还包括第二垫片，所述结构胶层还包括第二结构胶层，所述第二垫片通过所述第二结构胶层与所述基底的第二表面粘接，所述紧固件依次穿过所述第二垫片、所述第二结构胶层、所述基底、所述第一结构胶层、所述第一垫片和所述安装件。
8.根据权利要求7所述的紧固安装结构，其特征在于，所述第二垫片的面积大于所述第一垫片的面积。
9.根据权利要求1所述的紧固安装结构，其特征在于，所述垫片包括第二垫片，所述结构胶层包括第二结构胶层，所述第二垫片通过所述第二结构胶层与所述基底远离所述安装件的第二表面粘接。
10.根据权利要求7或9所述的紧固安装结构，其特征在于，所述第二垫片的周缘设置有背离所述基底的第二卷边。
11.根据权利要求10所述的紧固安装结构，其特征在于，所述第二卷边与所述基底之间通过所述第二结构胶层粘接。
12.根据权利要求1-9任一项所述的紧固安装结构，其特征在于，所述基底上设置有安装孔，所述紧固件穿过所述安装孔、所述结构胶层、所述垫片及所述安装件，所述结构胶层部分伸入所述安装孔内，并设置于所述紧固件与所述安装孔的孔壁之间。
13.根据权利要求1-9任一项所述的紧固安装结构，其特征在于，所述基底为玻璃钢基底或陶瓷基底。
14.一种游乐园设备，其特征在于，采用如权利要求1-13任一项所述的紧固安装结构。
15.根据权利要求14所述的游乐园设备，其特征在于，所述基底为过山车壳体或船壳。
16.根据权利要求14所述的游乐园设备，其特征在于，所述安装件为摄像设备。
2。
