PCB新手初学必备50个经典应用电路实例分析

PCB新手初学必备50个经典应用电路实例分析

PCB新手初学必备50个经典应用电路实例分析PCB(Printed Circuit Board,印制电路板)是现代电子产品中不可或缺的核心部件之一,用于支持和连接电子元器件。

初学者在学习和掌握PCB设计时,了解一些经典的应用电路实例是很有帮助的。

下面将介绍50个经典的应用电路实例,并简单分析其工作原理。

1.电源滤波电路:用于去除电源输入中的噪声和干扰。

2.整流电路:将交流电信号转换为直流电信号,常见的电源电路。

3.电压调节电路:用于稳定输出电压,常见的稳压装置。

4.LED驱动电路:用于驱动LED显示器件的电路,常见于各种灯具。

5.小电力放大器电路:用于增加音频信号的功率,如小型扬声器。

6.音频滤波电路:用于调整音频信号的频率特性,如均衡器。

7.电源保护电路:用于保护电子设备免受过电压、过电流等情况的损害。

8.低通滤波器电路:用于通过低频信号,滤除高频信号。

9.高通滤波器电路:用于通过高频信号,滤除低频信号。

10.时钟电路:用于提供稳定的时钟信号,常见于数字系统。

11.振荡器电路:用于产生稳定的频率信号,如时钟振荡器。

12.多谐振荡电路:用于产生多频率的信号,常见于无线通信设备。

13.反相放大器电路:将输入信号进行反相放大。

14.非反相放大器电路:将输入信号进行非反相放大。

15.对数放大器电路:将输入信号进行对数放大,如用于音量控制。

16.线性电源电路:用于提供稳定的线性电源输出。

17.数字电源电路:用于提供稳定的数字电源输出。

18.温度控制电路:用于控制温度,如温度传感器和风扇控制电路。

19.温度补偿电路:用于对温度进行补偿,如精准控制设备。

20.模拟开关电路:用于模拟开关操作,如触摸传感器。

21.PWM控制电路:用于产生脉宽调制信号,如电机驱动器。

22.静电保护电路:用于保护电子器件不受静电干扰。

23.短路保护电路:用于保护电路免受短路损坏。

24.信号选择器电路:用于选择不同的输入信号,如多路音频选择器。

教你如何看懂电路图

教你如何看懂电路图

如何看懂电路图1如何看懂电路图2--电源电路单元如何看懂电路图3--放大电路如何看懂电路图4--振荡和调制电路如何看懂电路图5--脉冲电路如何看懂电路图6--数字逻辑电路如何看懂电路图7--电路中的555电路如何看懂电路图8--电源电路单元如何看懂电路图1--学电子跟我来系列文章top电子设备中有各种各样的图。

能够说明它们工作原理的是电原理图,简称电路图。

电路图有两种,一种是说明模拟电子电路工作原理的。

它用各种图形符号表示电阻器、电容器、开关、晶体管等实物,用线条把元器件和单元电路按工作原理的关系连接起来。

这种图长期以来就一直被叫做电路图。

另一种是说明数字电子电路工作原理的。

它用各种图形符号表示门、触发器和各种逻辑部件,用线条把它们按逻辑关系连接起来,它是用来说明各个逻辑单元之间的逻辑关系和整机的逻辑功能的。

为了和模拟电路的电路图区别开来,就把这种图叫做逻辑电路图,简称逻辑图。

除了这两种图外,常用的还有方框图。

它用一个框表示电路的一部分,它能简洁明了地说明电路各部分的关系和整机的工作原理。

一张电路图就好象是一篇文章,各种单元电路就好比是句子,而各种元器件就是组成句子的单词。

所以要想看懂电路图,还得从认识单词——元器件开始。

有关电阻器、电容器、电感线圈、晶体管等元器件的用途、类别、使用方法等内容可以点击本文相关文章下的各个链接,本文只把电路图中常出现的各种符号重述一遍,希望初学者熟悉它们,并记住不忘。

电阻器与电位器符号详见图 1 所示,其中( a )表示一般的阻值固定的电阻器,( b )表示半可调或微调电阻器;( c )表示电位器;( d )表示带开关的电位器。

电阻器的文字符号是“ R ”,电位器是“ RP ”,即在 R 的后面再加一个说明它有调节功能的字符“ P ”。

在某些电路中,对电阻器的功率有一定要求,可分别用图 1 中( e )、( f )、( g )、( h )所示符号来表示。

几种特殊电阻器的符号:第 1 种是热敏电阻符号,热敏电阻器的电阻值是随外界温度而变化的。

几种常见的放大电路原理图解

几种常见的放大电路原理图解

几种常见的放大电路原理图解展开全文能够把微弱的信号放大的电路叫做放大电路或放大器。

例如助听器里的关键部件就是一个放大器。

放大器有交流放大器和直流放大器。

交流放大器又可按频率分为低频、中源和高频;接输出信号强弱分成电压放大、功率放大等。

此外还有用集成运算放大器和特殊晶体管作器件的放大器。

它是电子电路中最复杂多变的电路。

但初学者经常遇到的也只是少数几种较为典型的放大电路。

读放大电路图时也还是按照“逐级分解、抓住关键、细致分析、全面综合”的原则和步骤进行。

首先把整个放大电路按输入、输出逐级分开,然后逐级抓住关键进行分析弄通原理。

放大电路有它本身的特点:一是有静态和动态两种工作状态,所以有时往往要画出它的直流通路和交流通路才能进行分析;二是电路往往加有负反馈,这种反馈有时在本级内,有时是从后级反馈到前级,所以在分析这一级时还要能“瞻前顾后”。

在弄通每一级的原理之后就可以把整个电路串通起来进行全面综合。

下面我们介绍几种常见的放大电路:低频电压放大器低频电压放大器是指工作频率在 20 赫~ 20 千赫之间、输出要求有一定电压值而不要求很强的电流的放大器。

( 1 )共发射极放大电路图 1 ( a )是共发射极放大电路。

C1 是输入电容, C2 是输出电容,三极管 VT 就是起放大作用的器件, RB 是基极偏置电阻 ,RC 是集电极负载电阻。

1 、 3 端是输入, 2 、 3 端是输出。

3 端是公共点,通常是接地的,也称“地”端。

静态时的直流通路见图1 ( b ),动态时交流通路见图 1 ( c )。

电路的特点是电压放大倍数从十几到一百多,输出电压的相位和输入电压是相反的,性能不够稳定,可用于一般场合。

( 2 )分压式偏置共发射极放大电路图 2 比图 1 多用 3 个元件。

基极电压是由 RB1 和 RB2 分压取得的,所以称为分压偏置。

发射极中增加电阻 RE 和电容 CE , CE 称交流旁路电容,对交流是短路的; RE 则有直流负反馈作用。

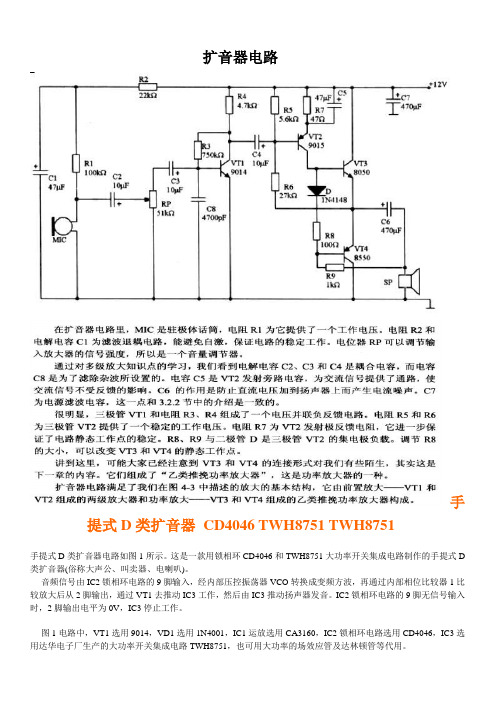

扩音器电路

扩音器电路

扩音器电路手提式D类扩音器CD4046 TWH8751 TWH8751手提式D类扩音器电路如图1所示。

这是一款用锁相环CD4046和TWH8751大功率开关集成电路制作的手提式D 类扩音器(俗称大声公、叫卖器、电喇叭)。

音频信号由IC2锁相环电路的9脚输入,经内部压控振荡器VCO转换成变频方波,再通过内部相位比较器1比较放大后从2脚输出,通过VT1去推动IC3工作,然后由IC3推动扬声器发音。

IC2锁相环电路的9脚无信号输入时,2脚输出电平为0V,IC3停止工作。

图1电路中,VT1选用9014,VD1选用1N4001,IC1运放选用CA3160,IC2锁相环电路选用CD4046,IC3选用达华电子厂生产的大功率开关集成电路TWH8751,也可用大功率的场效应管及达林顿管等代用。

对讲扩音器如图画出了对讲扩音器一个方向的电路(另一个方向的电路与此完全同)。

其核心元件是ICl四运放集成电路LM324,对讲两个方向的放大电路各使用其中两个运算放大器。

话筒BM1采用灵敏度很高的微型驻极体发话器,其型号为84G9,焊接时应注意正负极性。

两级运放ICl-1、ICl-2及外围元件构成固定偏置的负反馈放大器。

R7、R11为负反馈电阻,用来改善电路的稳定性。

电位器RPl用于工作点的微调,使波形上下对称,可减小非线性失真。

ICl-2输出的音频信号经三极管VTl、VT2组成的互补射随功率放大电路放大后,推动喇叭BLl发出响亮的声音。

电阻Rl、电容C3组成退耦滤波电路,用来减小电源交流声。

性能优良的便携式扩音机电路图电子爱好者或维修人员有时外出做广告宣传或播放乐曲时,往往需要一种单端低压直流供电而又能输出大功率的便携式扩音机,而一般便携式录音机放音又往往不大,这里介绍一款性能优良的便携式扩音机电路、或许能满足您的需要。

该电路虽然结构简单,但非常实用,它采用蓄电池供电,输出功率强劲。

电路原理:电路原理如图所示,它包括话筒输入和线路输入两个通道,苏州部分采用飞利浦公司推出的音频功率放大集成电路TDA1519,该电路具有工作电源电压范围宽、增益高、输出功率大、失真度小,外围元件少等特点,并具有负载短路、开路、过热等保护功能,TDA1519的优良性能决定了扩音的优越性,图中S为扩音机的静噪控制开关‘;整流管1N5404是为防止蓄电池反接烧毁集成电路而设置的。

用multisim绘制电路图

用multisim绘制电路图

第三讲 用multisim绘制电路图
2.1 元器件的选用和调入
下面以组建一工作点稳定的单级共射放大电路为 例说明元器件的选用和调入方法。
该电路使用元件如下: T1=2SC1815; Rc=5.1KΩ;Rb1=51KΩ; Rb2=15KΩ;Re=2KΩ; RL=3.9KΩ;Ci=10μF; Co=10μF;Ce=47μF; Vcc=12V;ui=10mV,1000Hz。
第三讲 用multisim绘制电路图
保存(Save)页:设 置备份功能。包括: Create aSecu-rity Copy(创建安全备 份)、Auto-backup (自动存盘时间间隔 设定)、Save simulation data with instruments(仿真 数据最大保存量设定) 3项。
第三讲 用multisim绘制电路图
(3)若需对文本的字体、字形和字号进行调整,选 中文本再右键单击,在处置对话框中选择Font。
第三讲 用multisim绘制电路图 (4)选择需要的字体、字形和字号,按确定键。
第三讲 用multisim绘制电路图 (3)文字随之相应改变,然后关闭阐述窗口。
第三讲 用multisim绘制电路图 (4)单击阐述信息条。
(3)输入完成后,单击空白区,文本块消失仅留下输入的文 本。 (4)若需改变文字的颜色,右键单击文本,打开图处置对话 框,单击Pen Color命令,选择喜欢的颜色即可。
(5)若需变更文本字型和字号,则右键单击文本,在处置对 话框中单击Font。
(6)选择需要的字体、字形和字号,按OK键确认。
第三讲 用multisim绘制电路图
第三讲 用multisim绘制电路图
在这Global Prefence,出现 左边Preference对话框,有 路径(Paths)、保存 (Save)、元件(Parts)、 常规(Genereal)四个翻页 菜单,默认状态是元件 (Parts)页。

常见电源电路图

常见电源电路图

电源电路单元一、电源电路的功能和组成每个电子设备都有一个供给能量的电源电路。

电源电路有整流电源、逆变电源和变频器三种。

常见的家用电器中多数要用到直流电源.直流电源的最简单的供电方法是用电池。

但电池有成本高、体积大、需要不时更换(蓄电池则要经常充电)的缺点,因此最经济可靠而又方便的是使用整流电源.电子电路中的电源一般是低压直流电,所以要想从 220 伏市电变换成直流电,应该先把220 伏交流变成低压交流电,再用整流电路变成脉动的直流电,最后用滤波电路滤除脉动直流电中的交流成分后才能得到直流电。

有的电子设备对电源的质量要求很高,所以有时还需要再增加一个稳压电路。

因此整流电源的组成一般有四大部分,见图 1 。

其中变压电路其实就是一个铁芯变压器,需要介绍的只是后面三种单元电路。

二、整流电路整流电路是利用半导体二极管的单向导电性能把交流电变成单向脉动直流电的电路。

( 1 )半波整流半波整流电路只需一个二极管,见图 2 ( a ).在交流电正半周时 VD 导通,负半周时 VD 截止,负载 R 上得到的是脉动的直流电( 2 )全波整流全波整流要用两个二极管,而且要求变压器有带中心抽头的两个圈数相同的次级线圈,见图2 ( b )。

负载 R L 上得到的是脉动的全波整流电流,输出电压比半波整流电路高.( 3 )全波桥式整流用 4 个二极管组成的桥式整流电路可以使用只有单个次级线圈的变压器,见图 2 ( c )。

负载上的电流波形和输出电压值与全波整流电路相同。

( 4 )倍压整流用多个二极管和电容器可以获得较高的直流电压。

图 2 ( d )是一个二倍压整流电路。

当 U2 为负半周时 VD1 导通, C1 被充电, C1 上最高电压可接近 1.4U2 ;当 U2 正半周时 VD2 导通, C1 上的电压和 U2 叠加在一起对 C2 充电,使 C2 上电压接近 2。

8U2 ,是C1 上电压的 2 倍,所以叫倍压整流电路。

熟记这14个方法,汽车电路图就没那么难看懂了

熟记这14个方法,汽车电路图就没那么难看懂了汽车上各种电气装置繁多,电路密集、纵横交错,如果不从电路原理图上掌握其连线规律,诊断电路故障就比较困难。

要修好汽车电气设备,必须读懂和掌握汽车电路图。

尤其是初学者,更要学会如何读汽车电路图。

各类汽车电路图的识别通常有以下识图要领。

1. 认真读几遍图注汽车电路图上的图注说明了该汽车所有电气设备的名称及其数码代号,通过读图注可以初步了解该汽车都装配了哪些电气设备。

然后通过电气设备的数码代号在电路图中找到该电气设备,再进一步找出相互连接线、控制关系。

这样就可以了解该汽车电路的特点及配置的基本电气设备。

2. 牢记电气图形符号汽车电路图是利用各种电气图形符号来表示其构成和工作原理的。

因此,必须牢记电气图形符号的含义,才能看懂电路原理图。

对于汽车电气线路图,由于线路中零部件或元器件多以其外形轮廓的示意形状表示,因此,对于这些外形轮廓的形状也应熟记。

3. 熟记电路标记代号为了便于绘制和识读汽车电路图,有些电气装置或其接线柱上都赋予不同的标记代号,如下表中所列。

1)点火开关的接线柱标记:在汽车电路图上,不同类型、不同品牌的车辆,其点火开关接线柱上的标记也不一样,较常见的标记归纳起来如下表中所列:2)国产汽车交流发电机电子电压调节器接线柱上的标记:电子电压调节器的端子不多,但如搞不清其接线柱上的标记功能,在识图时往往无法对其进行分析,也会影响故障检测、修理和代换。

国产汽车上常用的电子电压调节器大多为三个接线端,这三个接线端的标记及其含义如下表中所列。

对于超过三个端子的电子电压调节器的识别,可先找出上述三个主要端子,然后再通过观察它与其他电气装置的连接情况来确定,一般有如下表中所列的规律。

4. 牢记回路原则在汽车电路中,任何一个完整的电路都是由电源、熔断器、开关、用电设备、导线等组成的。

电流流向必须从电源正极出发,经过熔断器、开关、导线等到达用电设备,再经过导线(或搭铁)回到电源负极,构成回路。

【精品】1.5VLED手电筒制作电路图(精)

1.5V L E D手电筒制作电路图(精)1.5V LED手电筒制作电路图LED 高亮发光二极管具有节能、寿命长、高亮度等优点。

非常受欢迎,因此我就在这里介绍怎么样使用发光LED 制作1.5V 的手电筒,供初学都参考制作元器件:1、电路磁环选用T9*5*3/2K,也可用T10*6*5等,在废弃的电子镇流器上也可寻到,用0.3mm 漆包线双线并绕20T,按图中同名端连接。

R1用1/4W碳膜电阻1K,TR1选8050或9014,D1选4937、4148或107,C1用普通电解电容47UF,D2 LED选用高亮白色发光二极管,电路板可用万能或塑料板。

1.5V LED手电筒制作电路图2.市场上出现一种廉价的LED 手电筒,这种手电前端为5~8个高亮度发光管,使用1~2节电池。

由于使用超高亮度发光管的原因,发光效率很高,工作电流比较小,实测使用一节五号电池5头电筒,电流只有100 mA 左右。

非常省电。

如果使用大容量充电电池,可以连续使用十几个小时,笔者就买了一个。

从前端拆开后,根据实物绘制了电路图,如图1所示。

图1 LED手电驱动电路原理图工作原理:接通电源后,VT1因R1接负极,而c1两端电压不能突变。

VT1(b 极电位低于e 极,VT1导通,VT2(b极有电流流入,VT2也导通,电流从电源正极经L、VT2(c极到e 极,流回电源负极,电源对L 充电,L储存能量,L上的自感电动势为左正右负。

经c1的反馈作用,VT1基极电位比发射极电位更低,VT1进入深度饱和状态,同时VT2也进入深度饱和状态,即Ib>Ic/β(β为放大倍数。

随着电源对c1的充电,C1两端电压逐渐升高,即VTI(b极电位逐渐上升,Ib1逐渐减小,当Ib1<=Ic1/β时,VT1退出饱和区,VT2也退出饱和区,对L 的充电电流减小。

此时.L 上的自感电动势变为左负右正,经c1反馈作用。

VT1基极电位进一步上升,VT1迅速截止,VT2也截止,L 上储存的能量释放,发光管上的电源电压加到L 上产生了自感电动势,达到升压的目的。

如何画电路图3篇

如何画电路图第一篇:电路图的基本概念和符号电路图是一种用符号和线条来表示电路元件和连接方式的图示方法,它通常用于设计和分析各种电子电路。

初学者在开始学习电路图时,首先需要了解电路图的基本概念和符号,以便正确地理解和绘制电路图。

1. 电路图的基本概念电路图主要包括以下几个基本概念:(1) 电路元件:指各种电子元器件,如电阻器、电容器、电感器、二极管、三极管等。

(2) 连接线:指连接电路元件的导线及其符号。

(3) 参考地:指电路中用来作为电压和信号参考的点。

(4) 电源:指电路中提供电能给电子元器件使用的设备,如电池、AC/DC适配器、发电机等。

2. 电路图的符号为了方便表示不同种类的电子元件和连接方式,电路图中采用了很多符号。

以下是几种常见的符号:(1) 没有方向的电阻器符号(2) 有方向的电容器符号(3) 有方向的二极管符号(4) 三极管符号(5) 晶体管符号(6) 电池符号(7) 电源符号以上这些符号只是电路图中常见的一些元素,实际上电路图中还有很多其他元素的符号,在实际应用中需要不断地学习和掌握。

第二篇:电路图的绘制原则在学习了电路图的基本概念和符号后,下一步就是学习如何绘制电路图。

电路图的绘制需要遵循一些基本原则,以便保证电路图的正确性和清晰度。

1. 传统信号流法传统信号流法是一种用于确定电路信号的方向和分析电路的方法。

在传统信号流法中,电路信号沿电源正方向为“+”的连线方向流动。

这样做的好处是,可以清晰地了解各个元器件之间的相互关系,从而更好地理解电路的工作原理。

2. 符号排列和标注在绘制电路图时,需要注意电路元件符号的排列和标注。

一般来说,电路元件应该按照信号的流动方向排列,而且每个元件的符号应该与实际元件相对应,并标注清楚各个元件的参数和型号等信息。

3. 线路的连通和延伸在电路图中,线路的连通和延伸应该尽量简单明了,不要出现叠加、交叉和混乱的情况。

各个线路之间应该有明确的起点和终点,以便正确地连接电路元件。

如何看懂电路图(超级完整版)

如何看懂电路图1--学电子跟我来系列文章电子设备中有各种各样的图。

能够说明它们工作原理的是电原理图,简称电路图。

电路图有两种,一种是说明模拟电子电路工作原理的。

它用各种图形符号表示电阻器、电容器、开关、晶体管等实物,用线条把元器件和单元电路按工作原理的关系连接起来。

这种图长期以来就一直被叫做电路图。

另一种是说明数字电子电路工作原理的。

它用各种图形符号表示门、触发器和各种逻辑部件,用线条把它们按逻辑关系连接起来,它是用来说明各个逻辑单元之间的逻辑关系和整机的逻辑功能的。

为了和模拟电路的电路图区别开来,就把这种图叫做逻辑电路图,简称逻辑图。

除了这两种图外,常用的还有方框图。

它用一个框表示电路的一部分,它能简洁明了地说明电路各部分的关系和整机的工作原理。

一张电路图就好象是一篇文章,各种单元电路就好比是句子,而各种元器件就是组成句子的单词。

所以要想看懂电路图,还得从认识单词——元器件开始。

有关电阻器、电容器、电感线圈、晶体管等元器件的用途、类别、使用方法等内容可以点击本文相关文章下的各个链接,本文只把电路图中常出现的各种符号重述一遍,希望初学者熟悉它们,并记住不忘。

电阻器与电位器符号详见图 1 所示,其中( a )表示一般的阻值固定的电阻器,( b )表示半可调或微调电阻器;( c )表示电位器;( d )表示带开关的电位器。

电阻器的文字符号是“ R ”,电位器是“ RP ”,即在 R 的后面再加一个说明它有调节功能的字符“ P ”。

在某些电路中,对电阻器的功率有一定要求,可分别用图 1中(e)、(f)、(g )、( h )所示符号来表示。

几种特殊电阻器的符号:第1 种是热敏电阻符号,热敏电阻器的电阻值是随外界温度而变化的。

有的是负温度系数的,用 NTC来表示;有的是正温度系数的,用 PTC 来表示。

它的符号见图( i ),用θ或 t °来表示温度。

它的文字符号是“ RT ”。

第2 种是光敏电阻器符号,见图 1 ( j ),有两个斜向的箭头表示光线。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

初学电子知识 初学电子知识,请先把“电”当做“水”,“电路”就等于“水路”;接着了解一些常用名词术语,对照实物认识几种常用的电子元件及其功能;最后动手做一些实验。

任何电子产品都是电子元件组成的,学习电子技术就要先学电子元件。 电子元件的组合就成了电子电路,这也是基础知识。有了电子元件、电子电路的知识,电子工具也会用了,你就应该多动手进行产品实战了。

学电子最能尽快受益的莫过于自装音响和功放了。欣赏音乐本身是一种美的享受,可是能用自己的成果来享受则更是达到一种新的境界。

懂电子的朋友学电脑比不懂电子朋友学电脑要快要容易。懂电子的朋友用电脑是由电脑内部学到外部,不懂电子的朋友则是从电脑外部学到电脑内部。

什么是“场”?运动场常指大家可以做运动的一个范围,电场是指电产生作用力的一个范围,磁场是指磁产生作用力的一个范围,其它类同。

导体,电比较容易通过的物体。绝缘体,电比较难通过的物体。导体和绝缘体并没有明显的介限,导体和绝缘体是导电能力相差很多很多倍的两个物体相对而言的。

有很多物体,它们在常见的不同的物理情况(温度、电场、磁场、光照、掺杂等等)下呈现出不同的导电状态。我们称这类物体为半导体。

有了导体、绝缘体和半导体,就可以生产出各种各样的电子元件,我们就可以方便简单的检测和利用电能了。

开关实际上是一个短路器和开路器,是一个电阻在零欧姆和无穷大两个阻值上变换的元件,这跟自来水开关的效果和原理是一样的。

任何时候,只要有电流流过,就必定有一个闭合的通路。这个通路就是电流回路。不考虑电源内部的情况下,电流一定是从正极流向负极。

电源相当于一个特殊的电子元件,有闭合的通路才能产生电流。没有导体以及其它电子元件连接成闭合的通路就不会产生电流。

没有回路就一定没有电流,有电流就一定有回路。(交流电流并不需要物理上的通路,真空、空气也能形成电流回路。)

两个不同的水位线存在一个水差,就是水压。水压之间有一根水管的话,水就会流动,水流动就会受到阻力。水管越细,阻力越大,水流越小;水压越高,水流越大。电压是指两个物体之间的电势差,就是电压。如果电压之间有一个导电通路的话,这个通路里面就会产生电流。电阻越大,电流越小;电压越高,电流越大。 水压、水流、水阻。水流动的方向是从高处流向低处(不算抽水机在内);对应电的比喻:电压、电流、电阻。电流动的方向是从正极流向负极(不算电源在内)。

两个水位之间的水位差等于水压;两个电极之间的电势差等于电压。高水位相当于正电极,低水位相当于负电极。

电阻、电容、二极管等电子元件有两个引脚,这些元件在使用过程中,必须按照某种规律将引脚连接起来。

三极管相当于一个阻值可以受控制的电阻器,就是将三极管的集电极和发射极这两个脚等效成一个电阻,基极起控制作用。

所有的电子元件有两种基本的连接方法,并联:并联电路两端的电压是相等的。串联:串联电路中的电流是相等的。

并联和串联是最基本的电路连接,不论多复杂的电路都可以分解成基本的并联和串联,所有的电子元件也都是因为并联和串联的接法才形成电流回路。

电阻的阻值是越并越小,相当于水管变多,通路变宽,水流的阻力变小;电阻的阻值是越串越大,相当于水管变长,通路变长,水流的阻力变大。

测量电压时一定是要把电压表并联在需要测试的两端上,电压表存在内阻会消耗小小的电流让指针偏转。一般来说,电压表内阻较大可以忽略不计。

测量电流时一定是要把电流表串联在需要测试的回路(需要先断开回路)上,电流表会对电流起小小的阻碍作用。一般来说,电流表内阻较小可以忽略不计。

电源是一个可以维持两个测试点之间电压的装置,它可以是市电,可以是电池,可以是线圈,可以是电容等。

电池提供电能的电压极性是长期固定不变的,我们称为直流电。常用的干电池的额定电压每节是1.5V。

市电供应的电能是交流电,正极和负极在时刻交替的变换着。那是因为发电机线圈是在周而复始的和磁场做相对运动,如果安装电流换向器,就可以发出直流电。

交流电是没有正负极之分的,市电中的零线和火线在正负极性、电压高低等各方面的表现是一样的,是完全对称的。

市电的电压是220V50Hz,意思是说有效电压为220V,每秒中正负极要变换50次。注意:多少Hz就会变换多少次。

建议初学者多采用12V以下的电子制作,这样成本比较低,电压比较低,万一有插接错电子元件,烧坏元件的可能性也要小。电压越低越安全(少损坏电子元件) 在一些大型的电子系统中往往真的有一根很粗的导线接入了大地。但是,电子技术中常说的接地并不是真的要求用导线去接到大地。

电子技术中常说的接地或者地线往往和大地一点关系都没有。电子线路中的地线是指直流电、交流电或者各种电信号共用的一部分电流回路。

说某一座山的海拔多少,就是以海平面为公共参考点。说某一点的电压有多高,就必需找一个相当于海平面的参考点,这就是电子电路图中的地线。

现在大多数情况,电源负极是各种信号共用得最多的一部分电流回路,一般以电源的负极作为地线。这时,如果某元件的脚接电源负极,那么就说那只元件脚接地。

地是我们假定的、公用的一个电压参考点。在比较复杂的电路中,往往可能会有多组电源,同时也可能会选择多个参考点,那么就可能会有几个地,这些地也不一定会连通。

耦合、旁路、退耦三个词都是传输信号、给信号提供通路的意思。其中耦合是指前后级之间传递,旁路、退耦则是指需要在对地之间提供信号通路(每级内部用)。

提供信号通路也就是构成电流回路。没有电流回路就不会有电流,任何电路分析都是建立电流回路上分析的。

等效电路图就是效果相同的电路图。我们分析电路图时,需要把原来复杂的电路图简化,这样有助于展开思路,问题简化。

等效电路图是省略在某一条件下,一些没有影响的电子元件。例如某条件下:分析直流时,电容看成开路;分析交流时,电容看成是短路。电感和电容刚好相反。

电容和电感对不同频率的交流电(直流电当成0Hz的交流电)有不同的阻碍作用,在某条件下,可以当成电阻看待,并可以计算出阻抗值。

生活中的反馈是指将某件事的结果取回来,再决定某件事。例如,客户反馈电视机耗电大,厂家就加以改良。电子技术中的反馈是将输出端的信号取出来又送到输入端。

正反馈是指输出信号如果变大的话,反馈到输入端后,让输出信号变更大;输出信号如果变小的话,反馈到输入端后,让输出端信号变更小。

负反馈则刚好相反,输出信号如果变大的话,反馈到输入端后,让输出信号变小;输出信号如果变小的话,反馈到输入端后,让输出端信号变大。

正反馈一般用来产生振荡信号,负反馈一般用于稳定直流工作点。在特殊情况下(放大倍数足够),正反馈可以不振荡,负反馈反而会振荡。

正温度系数热敏电阻是指阻值随温度的升高而增大,负温度系数是指阻值随温度的升高而减小。有点象正负反馈,通过输入温度信号来决定电阻值。 在电子电路中,可以用指定范围界限的正负电压代表日常生活中的有无、亮灭、开关等相对的二值,这些正负电压就是高电平和低电平。

数字电路的输入和输出都是高电平和低电平,数字电路是可以根据一些二值关系进行逻辑判断从而得到新的二值结果;二进制是用0和1两个数字来表示所有的数量。

数字电路就是专门来处这些数字信号的电路或者电路系统。学习数字电路建议先理解二进制数。

二进制数用0和1代表了数字电路中的二值(低电平和高电平),用0和1代替了所有的信号。

模拟信号是一个在正负电压之间变化的信号,它应该要尽可能的避免变化到正负电压这个最高值和最低值,否则,信号就可能会失真。

D/A(数/模)、A/D(模/数)转换器是数字电路和模拟电路紧密结合的常见方法。 高频电路对很小的电容、电感非常敏感。任何导线、以及导线之间都可以等效成电感和电容,即分布电感和分布电容。

工作在高频状态下的电子元件,引脚长短、安装距离都对电路性能有非常大的影响。 大家在做一些高频电路(例如FM无线话筒、FM收音机)方面的实验时,记住,连线要尽量短粗,元件要尽量的贴近线路板。

将各个电子元件或者电子元件的组合以及它们的连接关系用符号代替就是电路原理图。大家只要记住各种电子元件的符号和绘图规则就会看电路原理图。

有着良好习惯和丰富经验的工程师精心绘制出的图纸,一般都布局美观合理、标注清晰明确,让人很容易读懂。当读不懂某个电路图时,不一定就是你的错。

印刷线路板是电路原理图向实物的转变,是产品从设计阶段走向市场普及的必经之路。 看印刷板图比看原理图更简单,只要你认识导体、绝缘体和常见的电子元件,你就完全可以照着印刷板实物绘制出电路原理图。

在元件较多的情况下,拥有电路原理图对印刷电路板进行检测和维修是一件很幸运的事情。

自已动手电子小制作也好,帮别人维修也好,这时就是你集累经验、学习技术的最好时机。经验是靠积累的。 很复杂的线路或者很精密的产品中,往往需要用双面线路板、多层线路板。 多层线路板除了线路板的内外层可以分布连接导线以外,在板的中间层也可以有布线。多层板除了可以高密度的安装元件以外,还可以加入屏蔽,提高性能。

在电路板上找某个小电阻或小电容时,不要直接去找它们,请先找到与它们相连的三极管或集成电路,再找到它们,这样比较快。

观察线路板上元器件与铜箔线路连接情况、观察铜箔线路走向时,可以用灯照着看,将灯放置在有铜箔线路的一面。

电容是能够装电的一个容器,就好象装水的杯子一样。因此,电容能够进行充电和放电作用,充放电作用的大小决定了电容的容量。

电容的种类比较多,最常见的有电解电容(容量大,有正负极)、陶瓷电容(容量小,没正负极,温度特性差)、涤纶电容(聚脂薄膜电容,容量小、温度特性好)等。

陶瓷电容的主要参数就是容量,特殊用途的耐高压的陶瓷电容才会标出耐压。陶瓷电容的使用不需要分正负极,两端可以任意调换使用。瓷片电容一般宜工作在高频。

电感是一个电磁转换元件,电可以产生磁,磁可以产生电。电感中磁场的变化会产生电流的变化;电流的变化也会产生磁场的变化

电感中电流和磁场的相互作用总是企图互相阻碍。电源变压器就是利用电磁转换的互感过程完成变压作用的。

电感在电路中的主要作用有阻交流电,通直流电;阻高频交流电,通低频交流电。电感常用于变压器、谐振回路等用途。

反向电压过高和正向电流过大都可能使二极管永久性损坏,二极管以及其它晶体管的损坏主要是因为功耗过大(反向高压击穿瞬时功耗很大)导致PN结物理损坏。

我们可以把三极管看成是电阻值可以控制的电阻,阻值范围可以在接近零到无穷大之间变化。因此,三极管可以用来设计放大电路和开关电路。

三极管有三个管极,集电极、发射极和基极。基极用来控制另外两极对电流的阻碍作用。分析电流和电压的变化,就是在分析三极管的工作状态。

场效应管的作用和三极管的作用基本上完全一样。场效应管一般也是三个引脚,名字叫源极、漏极和栅极。栅极是用来控制另外两极对电流的阻碍作用的。
