物探勘察在复杂滑坡勘察中的应用研究
滑坡工程地质水文地质勘察中物探技术的应用
世界各地频发的滑坡对人类的生存造成极大的威胁，认识滑坡、防治滑坡成为滑坡频发国家急需解决的问题。在勘测滑坡的诸多技术之中，地球物理勘测技术（简称，物探技术）因其经济高效、勘测精确等特点得到了广泛的应用。物探技术的不断发展，使得电法、测井、放射、井测等新方法不断融入其中，这些方法极大的拓展了物探技术的应用范围，这也使得滑坡的勘测取得了更有效的成果。
（三）地下水活动方面的特点
地下水活动的特点与滑坡的发生关系密切。地下水活动对滑坡的影响主要是通过软化岩层，破坏岩层的稳定性来实现的。经过地下水的浸润作用，沙质和泥质的岩层非常容易形成泥化和软化。与此同时，地下水的活动还能够使斜坡岩层间的缝隙中的水压升高，其产生的浮托力会扩大岩层间的缝隙，使岩层软化，破坏斜坡稳定性。

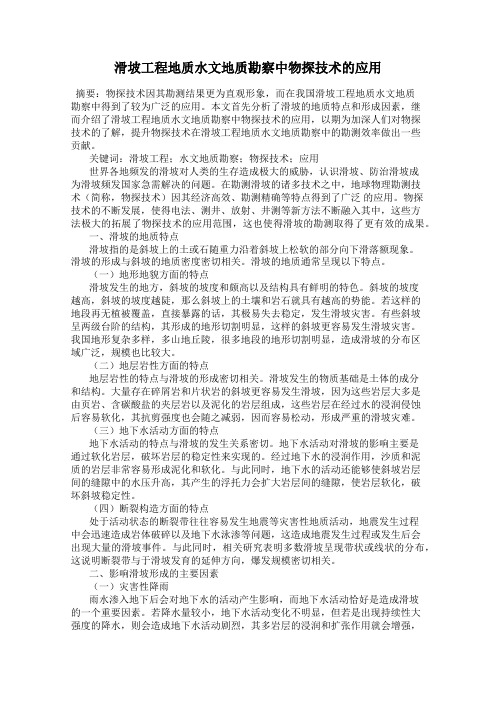

滑坡工程地质水文地质勘察中物探技术的应用
摘要：物探技术因其勘测结果更为直观形象，而在我国滑坡工程地质水文地质勘察中得到了较为广泛的应用。本文首先分析了滑坡的地质特点和形成因素，继而介绍了滑坡工程地质水文地质勘察中物探技术的应用，以期为加深人们对物探技术的了解，提升物探技术在滑坡工程地质水文地质勘察中的勘测效率做出一些贡献。
四、应用物探技术对地下水进行监测
滑坡治理工程的工程周期通常会比较长，而施工地点的水文情况可能会在工程期间发生一定程度的改变，所以，为了避免水文变化对工程的影响，需要不断的对工程地点的水文状况进行监测，在检测期间，选择和使用物探技术是实施监测的有效途径。在监测水文变化情况时，应采用多个固定的监测点进行监测，而且要在检测时间上进行合理的安排，不能将前后检测时间的跨度拉的太长，做到定期定点勘测。
（三）频繁的人类活动
频繁的人类活动是造成滑坡的重要因素。人类大量砍伐斜坡上的植被造成斜坡裸露，斜坡失去植被的保护土质稳定性会迅速降低。此外，人类兴建的各种大兴水利设施，会改变局部地区的水文结构，地下水活动等会发生明显改变，这会对山体和斜坡产生深远影响，存在安全隐患。面对这种情况，人们应该对自身活动存在的潜在影响进行深入分析和严格管控，在自身发展和自然和谐之间寻找一个平衡点[1]。

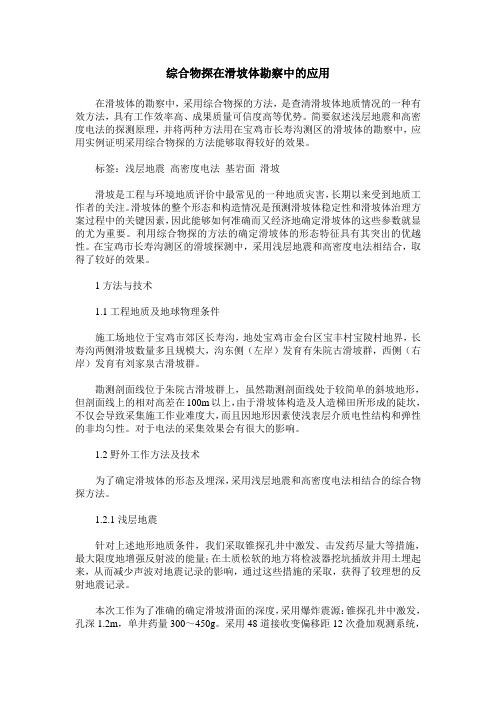

综合物探在滑坡体勘察中的应用
综合物探在滑坡体勘察中的应用在滑坡体的勘察中，采用综合物探的方法，是查清滑坡体地质情况的一种有效方法，具有工作效率高、成果质量可信度高等优势。
简要叙述浅层地震和高密度电法的探测原理，并将两种方法用在宝鸡市长寿沟测区的滑坡体的勘察中，应用实例证明采用综合物探的方法能够取得较好的效果。
标签：浅层地震高密度电法基岩面滑坡滑坡是工程与环境地质评价中最常见的一种地质灾害，长期以来受到地质工作者的关注。
滑坡体的整个形态和构造情况是预测滑坡体稳定性和滑坡体治理方案过程中的关键因素，因此能够如何准确而又经济地确定滑坡体的这些参数就显的尤为重要。
利用综合物探的方法的确定滑坡体的形态特征具有其突出的优越性。
在宝鸡市长寿沟测区的滑坡探测中，采用浅层地震和高密度电法相结合，取得了较好的效果。
1方法与技术1.1工程地质及地球物理条件施工场地位于宝鸡市郊区长寿沟，地处宝鸡市金台区宝丰村宝陵村地界，长寿沟两侧滑坡数量多且规模大，沟东侧（左岸）发育有朱院古滑坡群，西侧（右岸）发育有刘家泉古滑坡群。
勘测剖面线位于朱院古滑坡群上，虽然勘测剖面线处于较简单的斜坡地形，但剖面线上的相对高差在100m以上，由于滑坡体构造及人造梯田所形成的陡坎，不仅会导致采集施工作业难度大，而且因地形因素使浅表层介质电性结构和弹性的非均匀性。
对于电法的采集效果会有很大的影响。
1.2野外工作方法及技术为了确定滑坡体的形态及埋深，采用浅层地震和高密度电法相结合的综合物探方法。
1.2.1浅层地震针对上述地形地质条件，我们采取锥探孔井中激发、击发药尽量大等措施，最大限度地增强反射波的能量；在土质松软的地方将检波器挖坑插放并用土埋起来，从而减少声波对地震记录的影响，通过这些措施的采取，获得了较理想的反射地震记录。
本次工作为了准确的确定滑坡滑面的深度，采用爆炸震源：锥探孔井中激发，孔深1.2m，单井药量300～450g。
采用48道接收变偏移距12次叠加观测系统，炮检排列总长292m。
物探方法在滑坡地质灾害勘察中的应用分析
物探方法在滑坡地质灾害勘察中的应用分析摘要：地质灾害包括由自然因素或者人为因素所引发的滑坡、泥石流、山体崩塌、地裂缝等，其中滑坡是最为常见的一种地质灾害，长久以来，滑坡灾害都是地质勘探的重点，本文之中笔者从自身的实践工作经验出发，对滑坡地质灾害概念及勘察要求做出了分析，同时介绍了几种常见的滑坡地质灾害物探方法，希望借此为勘探工作提供依据参考。
关键词：物探方法；滑坡地质灾害；勘察应用前言：山体滑坡是出现频率较高的一种地质灾害，为了更好的保护人民的生命财产安全，就必须要提前勘探可能潜藏滑坡风险的地质，而物探方法是以目标介质中的放射性差异、磁性区别、电导性区别及重力差异为原理的勘探方法，相较于传统勘探技术，物探地质勘测精准性更强，在滑坡地质灾害勘察中拥有很强的适应性。
1滑坡地质灾害概念及勘察要求1.1滑坡地质灾害概念滑坡是山体斜坡上的岩土体，易在地质作用和人类活动作用下，失去原有的平衡条件，并在重力的作用下，促使山体岩土体沿软弱结构整体下移，从而对原有安全的生存环境构成威胁破坏[1]。
滑坡由三个部分组成，即滑坡体、滑坡面、滑坡床，其中滑坡体是斜坡内沿滑动面向下移动的岩土体，在滑动的过程中，仍然会保持原有的土层结构构造特征。
而滑坡体沿着滑动的面，即称之为滑坡面，在滑坡面上被揉皱的厘米至米的结构则被称之为滑动带，在滑坡地质灾害中，会有多个滑坡面或滑坡带，而在滑动面下稳定的岩土体就被称之为滑坡床。
1.2滑坡地质灾害勘察要求通过对滑坡概念的介绍及滑坡灾害产生的条件分析，在进行滑坡地质灾害勘察时，就必须要满足以下条件要求，第一，对滑坡区的地层岩性、地质构造、水文环境等作出勘探，以此了解滑坡发育的形成条件；第二，勘探滑坡体的形状、埋深及具体特征，同时还要了解滑坡地下水的位置、层数、涌水量和相关补给源等；第三，了解滑坡体的稳定程度、滑坡继续发展的可能性及影响滑坡稳定性的相关因素；第四，通过勘察，了解滑坡岩土的颗粒密度，天然水分含量、压缩系数、抗剪抗压强度，并要确定滑动面和岩土体的C值。

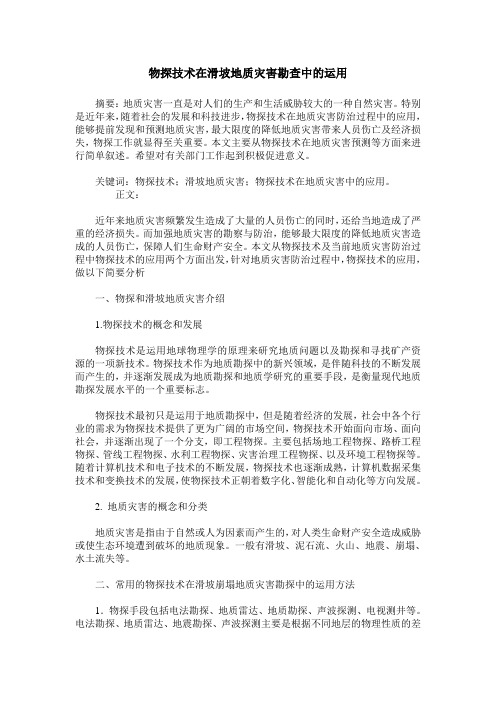

物探技术在滑坡地质灾害勘查中的运用
物探技术在滑坡地质灾害勘查中的运用摘要：地质灾害一直是对人们的生产和生活威胁较大的一种自然灾害。
特别是近年来，随着社会的发展和科技进步，物探技术在地质灾害防治过程中的应用，能够提前发现和预测地质灾害，最大限度的降低地质灾害带来人员伤亡及经济损失，物探工作就显得至关重要。
本文主要从物探技术在地质灾害预测等方面来进行简单叙述。
希望对有关部门工作起到积极促进意义。
关键词：物探技术；滑坡地质灾害；物探技术在地质灾害中的应用。
正文：近年来地质灾害频繁发生造成了大量的人员伤亡的同时，还给当地造成了严重的经济损失。
而加强地质灾害的勘察与防治，能够最大限度的降低地质灾害造成的人员伤亡，保障人们生命财产安全。
本文从物探技术及当前地质灾害防治过程中物探技术的应用两个方面出发，针对地质灾害防治过程中，物探技术的应用，做以下简要分析一、物探和滑坡地质灾害介绍1.物探技术的概念和发展物探技术是运用地球物理学的原理来研究地质问题以及勘探和寻找矿产资源的一项新技术。
物探技术作为地质勘探中的新兴领域，是伴随科技的不断发展而产生的，并逐渐发展成为地质勘探和地质学研究的重要手段，是衡量现代地质勘探发展水平的一个重要标志。
物探技术最初只是运用于地质勘探中，但是随着经济的发展，社会中各个行业的需求为物探技术提供了更为广阔的市场空间，物探技术开始面向市场、面向社会，并逐渐出现了一个分支，即工程物探。
主要包括场地工程物探、路桥工程物探、管线工程物探、水利工程物探、灾害治理工程物探、以及环境工程物探等。
随着计算机技术和电子技术的不断发展，物探技术也逐渐成熟，计算机数据采集技术和变换技术的发展，使物探技术正朝着数字化、智能化和自动化等方向发展。
2. 地质灾害的概念和分类地质灾害是指由于自然或人为因素而产生的，对人类生命财产安全造成威胁或使生态环境遭到破坏的地质现象。
一般有滑坡、泥石流、火山、地震、崩塌、水土流失等。
二、常用的物探技术在滑坡崩塌地质灾害勘探中的运用方法1．物探手段包括电法勘探、地质雷达、地质勘探、声波探测、电视测井等。
物探方法在滑坡地质灾害勘察中的应用分析
物探方法在滑坡地质灾害勘察中的应用分析滑坡地质灾害是常见的自然灾害之一，在城市化进程加快的今天，对于滑坡地质灾害的防治显得尤为重要。
物探方法是一种非侵入性的地球物理勘探方法，它可以利用地球电磁、声波等物理现象，对地下介质的性质和结构进行探测，从而为滑坡地质灾害的勘察提供帮助。
本文将从物探方法的基本原理、适用场合、应用案例等方面进行分析。
物探方法的基本原理是利用地震波、电磁波等物理现象，通过对地下介质的反射、折射、透射等特性的分析，推断出地下介质的性质和结构。
通过测量量与介质属性的关系，就可以获得相应的地质信息。
常见的物探方法包括地震勘探、重力勘探、磁法勘探、电法勘探、雷达勘探等。
1. 滑坡体内部结构的探测：通过地震、重力、磁法等方法，可以了解滑坡体内部的构造、组成、岩物性质、裂隙等信息，为地质灾害的区划、灾情判断、灾害评估等提供参考。
2. 滑坡体下部构造探测：通过电法勘探、地震勘探等方法，可以对滑坡体下部的构造、层位及岩性情况进行探测，了解岩体断裂、岩层间的位移差异等情况，为滑坡的形成及发展提供依据。
3. 滑坡体上部滑坡面位置探测：通过雷达勘探等方法，可以探测到滑坡面位置和滑坡面内部结构的情况，为滑坡的预警和预测提供参考。
4. 水文地质条件探测：利用电法勘探、重力勘探等方法，可以探测出滑坡带周围的水文地质条件，如水位、流向、水位隆起、充水状况等，为灾害防治措施的制定提供依据。
在实际应用中，物探方法可以与其他地质勘探方法相互补充，如岩芯分析、钻孔取样等方法，以达到更全面的地质信息获取。
某市X山区是一个拉斐克斯断裂带的滑坡地质灾害高发区，研究人员选择了物探方法进行勘察。
地震勘探和电法勘探是本次勘察重点。
地震勘探的采用了地质雷达、地震波速测量等方法，主要针对滑坡带内部结构进行了探测，结果显示，在滑坡带内部存在块状物体，并且有一定的角度倾斜，且存在一定程度的滑动。
电法勘探的采用了变分法测量、二极法测量等方法，并对滑坡体周围的水文地质条件进行了探测，结果显示滑坡体周围存在一些隆起的水位，明显受滑坡体影响。
物探方法在山区滑坡勘察中的应用
物探方法在山区滑坡勘察中的应用摘要：滑坡是山区地质灾害中的一种常见形式，给山区地区的社会经济和人民生命财产带来了严重的威胁。
物探方法在滑坡勘察中具有广泛的应用，包括电法、地磁法、地震反射法、地震折射法、重力法、雷达测深法等。
本文主要介绍了物探方法在山区滑坡勘察中的应用，包括物探方法的基本原理、各种方法的特点及其在滑坡勘察中的应用。
同时，对滑坡勘察中物探方法的局限性和发展前景进行了讨论。
关键词：滑坡；物探方法；应用引言：滑坡是指在山区或丘陵地区，由于自然力或人类活动引起地面松动、断裂或变形等因素而发生的坡面失稳现象。
滑坡是一种严重的地质灾害，给山区地区的社会经济和人民生命财产带来了严重的威胁。
目前，滑坡已成为我国山区地质灾害中的主要形式之一，其发生频率和破坏力度日益加剧。
因此，对于滑坡的及时发现、及时处理和及时预警，具有极其重要的现实意义。
物探方法是地球物理勘探的一种方法，是利用地球物理现象对地下介质进行探测和解释的方法。
在滑坡勘察中，物探方法具有很大的优势，可以通过无损探测的方式获取滑坡区域的地质、地形、地下水、地下岩体等信息，为滑坡的发现和处理提供了有力的技术支持。
目前，物探方法在滑坡勘察中已经得到广泛的应用，包括电法、地磁法、地震反射法、地震折射法、重力法、雷达测深法等。
一、物探方法的基本原理物探方法是利用地球物理现象探测地下介质的一种方法。
根据探测的物理量和探测方法的不同，物探方法可以分为多种类型，包括电法、磁法、地震法、重力法、雷达法等。
电法是利用地下电阻率差异来探测地下介质的方法。
通过在地表放置电极，施加电流，测量电位差来计算地下电阻率分布。
电法在滑坡勘察中主要应用于检测岩体的裂隙、断层、水文地质情况等。
在滑坡勘察中，电法可用于探测滑坡区域内的地下水流、滑带、滑面等信息。
地磁法是利用地下磁性体差异来探测地下介质的方法。
通过在地表放置磁极，测量地面上的磁场变化来计算地下磁性体的分布情况。
滑坡地质灾害勘查中物探技术的应用
滑坡地质灾害勘查中物探技术的应用近年来，我国各类地质情况的损害程度不断加深，以泥石流、崩塌、滑坡为主的地质灾害屡次发生，而且地质灾害所造成的破坏性更大，给人民生命财产安全造成难以挽回的损失，严重阻碍了地质灾害区经济发展和社会进步。
物探技术的发展为治理滑坡提供了准确、全面的数据资料。
本文就滑坡形成的原因进行了分析，并探究了物探技术在滑坡中的实际运用，以期减少地质灾害发生的可能性，保障人民生命财产安全。
标签：滑坡地质灾害物探技术勘查0引言实践表明，物探技术是一项十分重要的探测技术，它能提前预测灾害情况，从而减少灾害造成的损失。
为了尽可能减少应用环境不同和物探技术自身的技术特点的不同所造成勘探差异，在地质灾害中抢救勘查中尽可能获取全面而准确的勘探效果，物探工作者要加强自身学习，细致研究灾区地质情况以及其它影响因素，尽可能选择可靠的方法技术，为地质勘探工作创造良好的外部环境。
在滑坡地质灾害调查中，要坚持实事求是，从滑坡地质灾害区的地球物理条件入手，合理分析地调成果和相关地质问题，尽可能选择经济、有效、合理的物探方法。
1滑坡形成的原因1.1滑坡形成的地质条件1.1.1地形地貌一般情况下，地形坡高越大，势能越高，坡度越陡，那么软弱地段暴露的可能性就越大，极易造成斜坡失稳。
同时，在两级台阶的过渡地段，地形的相对切割比较剧烈，从而导致滑坡灾害的广泛分布，加剧了地质灾害造成的损失。
除此之外，我国地域辽阔，地形复杂多样，山区的地形切割尤其强烈，滑坡多集中分布在这些地区，造成大规模的、深层次的地质灾害，给人们生产生活带来巨大威胁。
1.1.2地层岩性形成滑坡的原因是多方面的，但是土体的性质和结构是引起滑坡的主要物质基础。
软弱的片状变质岩、较多的碎屑岩等极易造成滑坡，它们的岩性多为构造破碎岩层、含碳酸盐类软弱夹层岩层、泥化岩层以及页岩等。
这些软弱岩一旦经过水的软化，其抗剪强度将会大幅减弱，最终导致软弱滑动面现象的发生，从而造成滑坡。
滑坡地质灾害勘查中物探技术的应用
滑坡地质灾害勘查中物探技术的应用摘要：滑坡地质灾害是一种常见且具有严重危害性的地质灾害。
为了对滑坡地质灾害进行准确的勘查和评估，物探技术成为一种重要的调查手段。
通过物探技术，可以获取地表下的地质构造、地层分布、岩性变化等信息，揭示滑坡形成的原因和演化过程。
这些信息对于我们准确评估滑坡的稳定性、预测滑坡的发生概率等具有重要价值。
本文从滑坡地质灾害形成原因入手，分析滑坡地质灾害勘查中物探技术的应用。
关键词：滑坡地质；灾害；勘查；物探技术；应用前言：滑坡地质灾害是由于地下岩土体在外界作用下发生破裂、失稳或滑动，导致地表层与地下层之间的相互滑动和失稳而发生的地质灾害。
滑坡地质灾害的形成原因复杂多样，涉及到地质、水文、气候等多个因素的综合作用。
物探技术在滑坡地质灾害勘查中的应用具有重要性。
它不仅提供了滑坡区地下情况的全面了解，还提供了土壤和岩石的物理性质参数，帮助我们进行力学分析和治理设计。
此外，物探技术还具有非破坏性和高效率的特点，能够减少勘查工作对环境的破坏，并提高工作效率和精度。
因此，在滑坡地质灾害勘查中，合理有效地应用物探技术对于预防和减轻滑坡地质灾害具有重要意义。
1 滑坡地质灾害形成原因1. 1地质因素地质因素是滑坡地质灾害形成的基础和主要原因之一。
岩土体的组成、结构、性质以及地质构造等因素都会直接影响滑坡的形成。
例如，弱层的存在使得岩土体的抗剪强度下降，易于发生滑动。
岩土体的岩性差异也会导致不同部分的滑动性能不同，进而引发滑坡。
此外，构造错动、断裂带、断层、断裂岩体等地质构造因素也会导致地层间的相对滑动，促成滑坡地质灾害的发生。
1.2水文因素水文因素是滑坡地质灾害形成的重要因素之一。
水分的存在与分布对土壤和岩石的力学性质和稳定性有着极大的影响。
降雨季节、降雨强度、持续时间等都会对滑坡地质灾害的发生产生重要影响。
长期的降雨和强降雨会导致岩土体的饱和和孔隙水压的增加，进而削弱岩土体的抗剪强度，触发滑坡的发生。
滑坡工程地质水文地质勘查中物探技术的应用研究
滑坡工程地质水文地质勘查中物探技术的应用研究摘要：滑坡是一种常见的地质灾害，对人类的生命财产造成严重的威胁。
为了有效地预防和治理滑坡，需要对滑坡的成因、分布、稳定性等进行详细的勘查评价。
工程地质水文地质勘查是滑坡勘查的重要组成部分，它主要通过对滑坡区域的地层、构造、岩性、地下水等因素进行系统的调查分析，揭示滑坡的形成机制和发展规律，为滑坡的防治提供科学依据。
物探技术是工程地质水文地质勘查中常用的一种方法，利用物理场在不同介质中的变化，探测地下的结构和性质，从而获取有关滑坡的信息。
物探技术具有操作简便、效率高、成本低、覆盖面广等优点，适用于各种类型和规模的滑坡勘查。
本文中笔者阐述了物探技术在滑坡工程地质水文地质勘查中的应用策略，为相关人员提供参考。
关键词：物探技术；滑坡工程地质；水文地质勘查；应用1物探技术在滑坡工程地质水文地质勘查中的应用策略1.1物探技术的选择物探技术有多种类型，如电法、磁法、重力法、地震法、雷达法等，每种技术都有其适用范围和局限性。
在选择物探技术时，应根据滑坡的特征和目标，综合考虑以下几个方面：物探技术的分辨率和探测深度。
分辨率是指物探技术能够区分不同介质或结构的能力，探测深度是指物探技术能够达到的最大勘查深度。
一般来说，分辨率和探测深度是相互制约的，分辨率越高，探测深度越低，反之亦然[1]。
因此，在选择物探技术时，应根据滑坡的规模和深度，选择合适的分辨率和探测深度。
物探技术的敏感性和干扰性。
敏感性是指物探技术对目标介质或结构的响应程度，干扰性是指物探技术受到其他因素的影响程度。
一般来说，敏感性越高，干扰性越低，物探技术越有效。
因此，在选择物探技术时，应根据滑坡的成因和特征，选择对目标敏感而对干扰不敏感的物探技术[2]。
物探技术的可行性和经济性。
可行性是指物探技术在实际操作中是否可行，经济性是指物探技术在实际操作中是否经济。
一般来说，可行性和经济性是相互影响的，可行性越高，经济性越低，反之亦然。
综合物探技术在滑坡勘察中的应用
综合物探技术在滑坡勘察中的应用摘要：常见的地质灾害有很多种，其中滑坡是其中的一种也是危害性最严重的的一种，滑坡既常见分布范围又广，预防滑坡是地质学家们很困惑的问题。
本文根据地址情况及地球物理特性，选用高密度电测探法、瑞雷波测探法、地震映像法三种物探技术在滑坡区域进行应用研究。
数据研究表明，在滑坡勘察中采用综合物探技术是正确的，不仅解决了单一物探技术结果的片面性，还大大提高了结果的准确性，达到低成本勘察效果。
高密度电测探法的优点是能够良好的反映地下电性分布，但无法准确判断滑动面的形态；瑞雷波测探法只适用于浅层滑坡，对浅层有极高的分辨率；地震映像法能直观的反映出不良地质现象，三种方法各有千秋。
综合物探技术实质上就是结合现有的、成熟的单一物探技术进行滑坡勘探，最终以达到最准确、最快速的勘探效果的一种科学技术。
关键词：综合物探；滑坡；勘察；应用地质灾害中滑坡的形成和发生不是一个快速变化的过程，而是一个较为缓慢的且综合性物理变化过程，受客观因素和外在因素的共同制约。
滑坡危害的发生既与发生地的客观因素有关，即地貌、地质、地下水的情况都会影响滑坡分布规律和发育；又与人类在户外的活动方式有关。
1.综合物探技术方法简介（一）高密度电测探法高密度电测探法实质上就是高密度电阻率法，也是直流电阻法。
这种方法是在电法勘测的基础上后续发展而来的，其原理与常规电法相同，但是优点比常规电法多很多。
高密度电测探法是对岩层的电阻率差异进行查明滑动面状况。
无论是同一岩石还是不同岩石，他们内部的组成、结构都不是完全一样的，都有一些差异，这些差异也注定了电阻率的不同。
高密度电测探法通过电极向地下输送直流电形成电场，从仪器勘测电阻率的变化，进而确定勘测区域地下岩层的一切情况。
图1 高密度电测探法（二）瑞雷波测探法瑞雷波质点轨迹和传播随着深度的变化而变化，当瑞雷波向地下传播时，质点振幅随着深度的增加而降低，瑞雷波测探法就是通过瑞雷波的这种传播特性，来推测地下地质岩层的情况。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
维普资讯
２０ ０ ７年第 ３期
西部 探矿工 程
１３ ２
为 △ 或相位差为 △ ， ｔ 则相邻道 △ 长度 内瑞雷波的传 ｘ 播 速度 为 ：
ＶＲ 一 或 Ｖ ＝２ Ｒ Ｍｉ 测量 范 围 ＮＡ ｘ内平 均波速 为 ：
测 量 Ｍ、 极 电位差 △ Ｕ， 而 求得源自该 记 录 点 的视 电阻 Ｎ 从
１ １ 工程地 质概况 ．
公 路 的修 建 ， 该段 形成 大 方量 挖 土 临空 面 ， 格构 式 锚 杆
梅河高速公路 １ 标 Ｋ１１ ０ ７ １＋３０边坡属构造剥蚀
中低 山 区， 山谷 多 呈 “ 字形 ， 形 坡 度 ２。 ３。 Ｖ” 地 ５～ ５。边 坡 区地层岩性 主要是 泥盆 系 （ 片 岩 和石英 岩 ， 晶结 Ｄ） 变 构， 千枚 状一 薄层状构 造 ， 层厚 １ ｍｍ， 片理 面易 单 ～２ 沿
剥落 ， 碎片易折断， 浸水易软化 。边坡 区地处龙川大断 裂及紫金一博罗主断裂影响带范围， 岩层十分破碎 ， 带 内岩 石热异蚀 变强烈 ， 硅化 、 破碎严 重 ， 节理 裂 隙极 其发 育， 小褶 皱发育 ， 地层 产 状 紊乱 。上 部 覆 盖层 有第 四系 坡残 积含碎石 亚粘 土 、 碎石 土 ， 构松 散 ， 厚 ± １５ 结 层 ． ｍ。 在锚杆 地梁支 护区 ， 四系覆 盖 层 已被 清 除 ， 已挂 网 第 且
地梁结构形式虽使边坡主体形成稳定的整体 ， 但是山坡 上植被已基本被破坏 ， 大气降水直接冲刷 、 渗透， 使补 、 径 、 系统 平 衡 破坏 ， 加 边坡 不 稳定 因素 。６月 份连 排 增 续多 日 连降暴雨 ， 直接 冲刷光秃的山体表面， 大气降水 通过渗透性好的破碎片岩渗透至滑面上 ， 既使上部滑体 容重增加 ， 又降低 了滑面的抗阻滑强度， 最终诱发边坡 失稳 ， 地表 产生裂 缝 。 ２ 滑坡体 地质模 型 的建立 根据 边坡 区的工程地质概况及滑坡体 的形成机理 ， 我 们可以将该滑坡体简化设计为含软弱层（ 滑动面） 的三层 介质模 型。设计地质模型中各层的物性参数如表 １ 所示。
－ 一 － － － 一 －
Ｖ： 或ｖ一 ￣Ｎ ｘ Ｒ ，２ｆＡ ｉ
￣ Ａｔ － ｉ ］
．
△
，
在同一地段测量出一系列频率的 Ｖ 值 ， 就可以得 到一条 Ｖ —ｆ Ｒ 曲线 ， 即所谓 的频散 曲线 或转 换 为 ＶＲ 一 入 曲线 ，Ｒ Ｒ 入 为波 长 ：Ｒ Ｒ ｆ 入 —Ｖ ／ 。 Ｖ —ｆ Ｒ 曲线 或 Ｖ 曲线 的 变 化规 律 与 地 下 地 一入 质条件存在着内在联系 ， 过对频散 曲线进行反演解 通 释， 可得到地下某一深度范围内的瑞雷波传播速度 Ｖ 值， Ｖ 值的大小与介质的物理特性有关 ， 据此可对岩土 的物理性 质做 出评 价 。 由于该 方法对 薄层具 有较高 的分辨 能力 ， 因此 主要 用 来对第 四系松散 堆积层 、 软弱夹 层及 下伏较 完整片 岩 进行分层。还可以根据面波波速影像 图圈定滑坡体的 范 围 。本次 勘察采 用 １ 道 接 收 ， ２ 检波 间距离 １ ２ ～ ｍ。 （） 密度 电法 集 电剖 面 和 电测 深 于一 体 ， 用 高 ２高 采 密度布点， 进行二维地电断面测量 ， 提供的数据量大、 信 息多， 并且观测 精度 高 、 速度 快 ， 寻 找 构造 破碎 带 、 是 地 下水富集带等最有效的物探方法之一。高密度电法勘 探 的前提条件是 地 下介 质 间 的导 电性 差 异 。和常 规 电 法一样 ， 它通过 Ａ、 Ｂ电极 向地 下 供 电 （ 电流 为 Ｉ， ） 然后
随着高 速公路建 设 的蓬 勃发展 ， 地质环 境 问题 显得
植 草 。边 坡 区植 被破坏严 重 ， 岩土体 多裸 露 。工程地质 情 况十分 复杂 。 １ ２ 滑坡 成 因机制分 析 ．
边坡 区地处 主断裂 影响范 围 内， 自身工 程地质情 况 差， 软弱构 造 面发育 ， 自身稳 定 性较 差 。 由于梅 河 高 速
条件在水平方向的变化情况， 不同波长的瑞雷波的传播 特性反映着不同深度的地质情况。在地面上沿波的传 播方向， 以一定 的道 间距 Ａ ｘ设置 Ｎ＋ １ 个检 波器 ， 就可 以检测到瑞雷达波在 Ｎ ｘ长度范围内的传播过程 ， Ａ 设 瑞 雷波 的频率 为 ｆ 相邻检 波器记 录 的瑞 雷 波 的时 间差 ， ，
表 １ 设计模型物性参数
３ 物探方 法的选 择
波长 ， 因此 ， 同一波 长 的瑞雷 波 的传播 特 性 反 映 了地质
根 据设计 模型 的物理性 质特 征 ， 针对 滑坡体 滑坡 面 的低 电阻率 、 波速 特性 和工 程地 质 条 件 的复杂 性 ， 低 我
们选取瑞雷波法和直流电法（ 高密度、 单点电测深） 对梅 河高速 １ 标 Ｋ １ ＋３０ ７ １ １ ０ 边坡进行综合物探勘察。 （） １瑞雷波 沿地 面表层 传播 ， 层 的厚 度 约 为一 个 表
维普资讯
１２ ２
西部探矿 工程
２０ ０７年第 ３期
物探 勘 察在 复 杂 滑坡 勘 察 中的应 用研 究
康金 盛
（ 东 省核工 业地质局 二九 二大 队， 东 河源 ５ ７ ０ ） 广 广 １ ０ １ 摘 要： 通过 引用综合物探 方 法在梅 河 高速公路 １ 标 边坡 滑坡 治理 中的工程 实例 ， 述 了综合 物探 ７ 论 方法在滑坡调查与治理时的应用效果和应用前景。对调查滑坡性状参数， 特别是滑坡面的确定提 出 了实际有效 的方 法。 关键 词 ： 综合 物探 ； 滑坡 ； 察 勘 中图分类号 ：６ １ 文献标 识码 ： 文章编号 ：Ｏ４ ５ １（Ｏ７ Ｏ一Ｏ ２＿０ Ｐ３ Ｂ ｌ０— ７ ６２０ ）３ ｌ２－３
越来越重要 。高速公路高边坡 的建设产生大量的不稳 定 斜坡 ， 滑 坡成 为高 速 公 路 建设 比较 常见 的地 质 灾 使 害。做好滑坡灾害的综合研究分析， 将对 滑坡的预防 、 预报和治理起到十分重要的作用。 １ 梅河高速公路 ｌ 标 Ｋ ｌ＋３ｏ ７ ｉｌ ０ 边坡滑墩体 的地质特征
