油罐区防火堤设计规范摘要
储罐区防火堤设计——防火堤的基本要求(3)参考文本
储罐区防火堤设计——防火堤的基本要求（3）参考文本In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of EachLink To Achieve Risk Control And Planning某某管理中心XX年XX月储罐区防火堤设计——防火堤的基本要求（3）参考文本使用指引：此安全管理资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。
防火堤的根本目的是临时存放围堤内储罐的事故漏油，防止漏油到处流淌，因此，它的基本要求有两个：其一是防火堤有效容积应能容纳事故漏油；其二是防火堤的设计强度应能承受所纳油品的静压力。
简单地说，就是要满足“装得下”和“装得稳”的要求。
防火堤的有效容积在《建筑设计防火规范》（GBJ16-87，1997年版，以下简称《建规》）和《石油库设计规范》（GBJ74-84，以下简称《石规》都有明确规定：1．对于固定顶罐，不应小于最大罐容量；2．对于内、外浮顶罐，不应小于最大罐容量的一半；3．当固定顶罐与内、外浮顶罐布置在同一组时，取上述两款最大值；4．对于半地下油罐，规定同上，但油罐容量按其高出地面那部分与容量计算。
另外，《建规》和《石规》都规定，防火堤的实际高度（H）应比计算高度（Hj）高出0.2m，也就是说，防火堤的有效容积是指防火堤0.2m以下的实际容积，即H=Hj+0.2（m）。
请在此位置输入品牌名/标语/sloganPlease Enter The Brand Name / Slogan / Slogan In This Position, Such As Foonsion。
储罐区防火堤设计探讨分析
储罐区防火堤设计探讨分析摘要：《建筑设计防火规范》《储油罐区防火堤设计规范》和《石油化工企业设计防火规范》等标准为储罐区的设计、建造和运行提供科学严谨的技术依据。
在这些规范标准中，对防火提的各项参数都已经有了明确的规定。
但是在国内外储油罐事故中，多次出现因防火堤设计不合理而导致严重性后果。
本文主要在现行规范GB50351-2014指导下，对储罐区防火堤设计问题进行研究探讨。
关键词：储油罐区防火堤设场地地面有效容积车行坡道前言根据《储罐区防火堤设计规范》（GB50351-2014）定义，防火堤是用于常压易燃和可燃液体储罐组、常压条件下通过低温使气态变成液态的储罐组或其他液态危险品储罐组发生泄漏事故时，防止液体外流和火灾蔓延的构筑物。
为保障储罐区的安全运行，应在储罐区四周建造防火堤。
防火堤可以有效地容纳事故漏油，防止油品向外流散；当罐区发生火灾时，能有效防止火势蔓延；在事故后续处理中，方便对油罐区内各种油污水的处理。
防火堤的设计参数主要包括材质类型、堤高高度、有效容积、储罐与防火堤距离、堤顶宽度和堤内地面坡度等，这些参数优化设计能使得防火堤在事故状态下最大程度地发挥作用，减少人员伤亡和财产损失。
1.防火堤材质选择在GB50351-2014中规定，防火堤应选用不燃烧材料建造，墙体应密实，任何情况下不发生泄漏。
一般采用土筑防火堤，钢筋混凝土防火堤、夹芯式防火堤、砌体防火堤，在地震活动强烈或用地受限地区，推荐采用钢筋混凝土防火堤。
储罐区发生火灾和爆炸时，剧烈的燃烧，会释放出大量的热量，要求防火堤能承受住高温炙烤，并能在一定时间内能保证结构的完整性，不发生液体泄漏。
防火堤结构的完整性，是防火堤发挥防止事故扩大化的一项基本要求。
然而，在实际的生产应用中，许多储罐区外围设置防火堤，堤身存在缝隙和密封不严的情况，防火堤的完整性受到严重破坏，一旦发生泄漏事故时，防火提就形同虚设。
防火堤材料的确定，需要综合考虑各项指标，主要包括技术指标、经济指标、环境保护指标和安全指标，要在以满足安全要求和使用功能的前提下综合分析技术、经济、环保等因素。
储罐区防火堤设计——防火隔堤的设计(5)参考文本
储罐区防火堤设计——防火隔堤的设计（5）参考文本In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of EachLink To Achieve Risk Control And Planning某某管理中心XX年XX月储罐区防火堤设计——防火隔堤的设计（5）参考文本使用指引：此安全管理资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。
对于沸溢性液体地上、半地下储罐，《建规》规定每个储罐应设一个防火堤或防火隔堤，而《石规》规定每个隔堤内不应超过两个，两部规范的要求不尽相同。
沸溢性液体一般指含水率在0.3%-0.4%的油品，常见的有原油、渣油、重油等，由于这些油品的含水率较高，自由水在火灾的高温作用下汽化，体积急剧膨胀，将浮在上面的着火油品抛出罐体，发生可怕的沸溢现象。
油品沸溢会造成火灾蔓延扩大，因此要设防火堤或隔堤来限制油品流淌。
笔者认为，只要用地许可，都应尽可能实现“每罐一隔”而不是“每两罐一隔‘。
根据《建规》和《石规》的规定，防火堤高度应高于隔堤高度不少于0.2m，至于防火隔堤的容积，《建规》和《石规》都没有明确规定。
笔者认为，应与防火堤的有效容积要求一致，防火隔堤的对象是沸溢油品储罐，其容积如果太小，不能防止油品外溢，则失去了隔堤的意义。
诚然，防火隔堤的有效容积是否可算至隔堤堤顶高度而无需减去0.2m高度，这点放宽，还是可以接受的。
请在此位置输入品牌名/标语/sloganPlease Enter The Brand Name / Slogan / Slogan In This Position, Such As Foonsion。

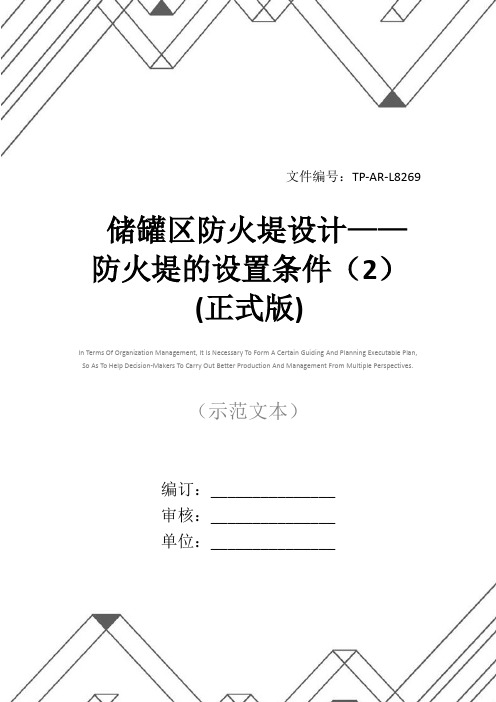

储罐区防火堤设计——防火堤的设置条件(2)(正式版)
文件编号：TP-AR-L8269In Terms Of Organization Management, It Is Necessary To Form A Certain Guiding And Planning Executable Plan, So As To Help Decision-Makers To Carry Out Better Production And Management From Multiple Perspectives.（示范文本）编订：_______________审核：_______________单位：_______________储罐区防火堤设计——防火堤的设置条件（2）(正式版)储罐区防火堤设计——防火堤的设置条件（2）(正式版)使用注意：该安全管理资料可用在组织/机构/单位管理上，形成一定的具有指导性，规划性的可执行计划，从而实现多角度地帮助决策人员进行更好的生产与管理。
材料内容可根据实际情况作相应修改，请在使用时认真阅读。
不是所有可燃液体储罐都需要设防火堤。
据现行有关规范规定，下列情况之一的储罐、堆场，如有防止液体流散的设施，可不设防火堤：1．闪点超过120℃的液体储罐、储罐区。
近年沿海地区的新建港区大量出现棕榈油成品油罐区，该油品为食用油，闪点远大于120℃，属于比较安全的可燃液体。
出于运输成本考虑油罐区紧靠码头，用地十分紧张，因此，该类罐区往往不设防火堤，只设置了简易围堤，以保障基本安全。
2．桶装的乙、丙类液体堆场。
例如桶装润滑油等，为便于运输中转，往往不设防火堤。
3．甲类液体半露天堆场。
这类半露天堆场常常是一些有盖无墙的棚房，例如液化石油气实瓶间，一般不设防火堤。
除了上述几类情形，根据现行国家规范的有关规定，甲、乙、丙类液体的地上、半地下储罐或储罐组，应设置非燃烧材料的防火堤。
此处输入对应的公司或组织名字Enter The Corresponding Company Or Organization Name Here。
储罐区防火堤设计规范Codefordesignoffire-dikeinstoragetank
储罐区防火堤设计规范 Code for design of fire-dike in storage tank farm GB 50351—2005
1 总则 1.0.1 为合理设计防火堤、防护墙，保障储罐区安全，制定本规范。 1.0.2 本规范适用于地上储罐区的新建和改、扩建工程中的防火堤、防护墙的设计。不适用于非液态储罐区的设计。 1.0.3 储罐区防火堤、防护墙的设计除应执行本规范外，尚应符合国家现行有关标准的规定。 2 术语 2.0.1 储罐组 tank group 由防火堤或防护墙围成的一个或几个储罐组成的储罐单元。 2.0.2 储罐区 tank farm 由一个或若干个储罐组组成的储罐区域。 2.0.3 防火堤 fire dike 用于常压液体储罐组，在油罐和其他液态危险品储罐发生泄漏事故时，防止液体外流和火灾蔓延的构筑物。 用于常压条件下，通过低温使气态变成液态物质的储罐组，在发生泄漏事故时，防止冷冻液体骤变成气体前外流的防火堤亦称围堪（cofferdam）。 2.0.4 隔堤 dividing dike 用于减少防火堤内储罐发生少量泄漏（如冒顶）事故时的污染范围，而将一个储罐组分隔成若干个分区的构筑物。用于减少防火堤内储罐发生少量泄漏事故时，低温液体骤变成气体前的影响范围，而将一个储罐组分隔成若干个分区的隔堤亦称隔堪（dividing cofferdam）。 2.0.5 防护墙 safety wall 用于常温条件下，通过加压使气态变成液态物质的储罐组，在发生泄漏事故时，防止下沉气体外溢的构筑物。 2.0.6 隔墙 dividing wall 用于减少防护墙内储罐发生少量泄漏事故时，液体骤变成气体前的影响范围，而将一个储罐组内的储罐分隔成若干个储罐单元的构筑物。 2.0.7 防火堤高度 dike height 由防火堤外侧消防道路路面（或地面）至防火堤顶面的垂直距离。 2.0.8 防火堤有效容积 virtual capacity of dike 一个储罐组的防火堤内可以有效利用的容积。 2.0.9 设计液面高度 design height of liquid level 计算防火堤有效容积时堤内液面的设计平均高度。 2.0.10 防火堤内堤脚线 inboard toe line of dike 防火堤内侧或其边坡与防火堤内设计地面的交线。 2.0.11 防火堤外堤脚线 outboard toe line of dike 防火堤外侧或其边坡与防火堤外侧设计地面的交线。 3 防火堤、防护墙的布置 3.1 一般规定 3.1.1 防火堤、防护墙的选用应根据储存液态介质的性质确定。 3.1.2 防火堤、防护墙必须采用不燃烧材料建造，且必须密实、闭合。 3.1.3 进出储罐组的各类管线、电缆宜从防火堤、防护墙顶部跨越或从地面以下穿过。当必须穿过防火堤、防护墙时，应设置套管并应采取有效的密封措施；也可采用固定短管且两端采用软管密封连接的形式。 3.1.4 沿元培土的防火堤内侧修建排水掏时，沟壁的外侧与防火堤内堤脚线的距离不应小于0.5m；沿土堤或内培土的防火堤内侧 修建排水沟时，沟壁的外侧与土堤内侧或培土堤脚线的距离不应 小于0.8m，且沟内应有防渗漏的措施。沿防护墙修建排水沟时，沟壁的外侧与防护墙内堤脚线的距离不应小于0.5m。 3.1.5 每一储罐组的防火堤、防护墙应设置不少于2处越堤人行踏步或坡道，并设置在不同方位上。防火堤内侧高度大于等于1.5m时，应在两个人行踏步或坡道之间增设踏步或逃逸爬梯。隔堤、隔墙亦应设置人行踏步或坡道。 3.2 油罐组防火堤的布置 3.2.1 立式油罐的罐壁至防火堤内堤脚线的距离，不应小于该罐罐壁高度的一半；卧式油罐的罐壁至防火堤或防护墙内堤脚线的距离不应小于3m。 注：高架立式罐（指罐环梁顶面到场内地面距离大于1.5m的罐）罐壁至防火堤内堤脚线的距离，不应小于下述高度的一半；该高度等于罐壁高度与环梁顶面到场内地面距离之和减去1.5m。 3.2.2 相邻油罐组防火堤外堤脚线之间，应留有宽度不小于7m的消防空地。 3.2.3 同一个油罐组内的总容量及油罐数量应符合下列规定： 1 固定顶油罐组及固定顶油罐与浮顶、内浮顶油罐的混合罐组，其总容量不应大于120000m3。
油库防火堤设计和使用管理
采用粘土砖砌筑的防火堤是一种比较理 想的防火堤，其耐火性能好，在高温条件 下强度和密封性能没有明显变化，能保证 火灾条件下防火堤的稳定性。钢筋混凝土 防火堤和砖砌防火堤，应在堤内侧培土或 喷涂隔热防火涂料。
砖砌防火堤和钢筋混凝土防火堤，其基 础埋深不宜小于0.5米，对于土质防火堤， 地面以下0.5米深度范围内的地基土的压实 系数不应小于0.95。
油罐区防火堤设计和使用管理
石油库储罐区防火堤的作用，是在油罐 发生泄漏事故或火灾事故时，防止油品外 流和火势蔓延，是石油库安全的一道重要 屏障。火灾危险性为甲、乙、丙类的液体 储罐，应设置防火堤。由于防火堤比较简 单，往往人们对它不够重视，在施工建设 和日常管理中，经常会发生一些不应该发 生的问题。
沿防火低内测设置排水明沟时，沟壁外 侧与防火堤内堤脚线的距离不小于 0.5米。 每个储罐组的防火堤，应设置不少于两处， 且为不同方位的越堤人行踏步。目前，安 监部门要求储罐区增加隔堤，形成每罐一 隔，单罐单堤的布局，这种布局对储罐区 的越堤人行踏步设置又提出了新的要求， 在建设时，应注意罐组至少有一处人行踏 步设在外堤上。
防火堤的高度，应高于1米。低于2.2米， 同时应尽量使罐区内的地坪低于罐区外的 地坪，并且将罐区外环形消防道路提高， 这样在罐区外自然的构成第二道屏障，防 止事故状态下事故液外溢。防火堤必须采 用不燃材料建造，进出储罐组的管线、电 缆宜从地面以下穿过，当必须穿过防火堤 时，应设置套管并使用不燃材料对缝隙进 行密封。
建造防火堤的材料主要有泥土、毛石、 钢筋混凝土、粘土砖等。土质防火堤，截 面一般为梯形，并在土堤表面种植草皮或 铺贴彩砖防止土壤流失。采用毛石砌筑防 火堤的主要是一些老油库，石料在着火后 的高温作用下由于热膨胀和热分散作用， 很容易开裂塌落，甚至完全破坏。目前的 新建油库已很少采用。
储罐区防火堤设计(正式版)
文件编号：TP-AR-L7280In Terms Of Organization Management, It Is Necessary To Form A Certain Guiding And Planning Executable Plan, So As To Help Decision-Makers To Carry Out Better Production And Management From Multiple Perspectives.（示范文本）编订：_______________审核：_______________单位：_______________储罐区防火堤设计(正式版)储罐区防火堤设计(正式版)使用注意：该安全管理资料可用在组织/机构/单位管理上，形成一定的具有指导性，规划性的可执行计划，从而实现多角度地帮助决策人员进行更好的生产与管理。
材料内容可根据实际情况作相应修改，请在使用时认真阅读。
前言（1）火灾危险性为甲、乙、丙类的液体储罐或储罐组，应设置防火堤，防止储罐爆炸起火时液体到处流散，造成火灾蔓延扩大。
由于防火堤貌似简单，往往没有引起人们足够的重视，在实际设计中，总是存在这样那样的问题，就防火堤的设计浅谈几点认识与看法。
防火堤的设置条件（2）不是所有可燃液体储罐都需要设防火堤。
据现行有关规范规定，下列情况之一的储罐、堆场，如有防止液体流散的设施，可不设防火堤：1．闪点超过120℃的液体储罐、储罐区。
近年沿海地区的新建港区大量出现棕榈油成品油罐区，该油品为食用油，闪点远大于120℃，属于比较安全的可燃液体。
出于运输成本考虑油罐区紧靠码头，用地十分紧张，因此，该类罐区往往不设防火堤，只设置了简易围堤，以保障基本安全。
2．桶装的乙、丙类液体堆场。
例如桶装润滑油等，为便于运输中转，往往不设防火堤。
3．甲类液体半露天堆场。
这类半露天堆场常常是一些有盖无墙的棚房，例如液化石油气实瓶间，一般不设防火堤。
防火堤设计规范
防火堤设计规范防火堤设计规范一、总则防火堤是指为了防止火灾蔓延、隔离火源、保护周边环境而设置的一种构筑物。
本规范依据国家有关防火法规、技术标准和经验总结，对防火堤的设计进行规范。
二、设计要求1. 防火堤应根据所在地的火灾风险等级进行设计。
不同火灾风险等级的地区，其防火堤的设计要求、尺寸和技术要求有所不同。
2. 防火堤的设计应能有效隔离火源，防止火势蔓延。
应考虑到火灾燃烧的高度、燃烧物的种类和数量等因素，确定防火堤的高度、宽度和长度。
3. 防火堤的设计应符合建筑防火构筑物的安全距离要求，确保其能在火灾爆发时提供足够的时间和空间进行疏散和救援。
4. 防火堤的设计应考虑到施工、维护和管理的便利性。
应确保防火堤的建设成本合理，并能在正常使用和维护的情况下保持其防火效果。
三、技术要求1. 防火堤的基础应采用坚固的地基处理，确保其稳定性。
基础的宽度和深度应根据土壤的承载力和设计要求确定。
2. 防火堤的墙体应采用防火材料进行建设。
墙体的厚度应符合当地的防火标准，能够承受火灾燃烧时产生的高温和压力。
3. 防火堤的墙体应具备阻燃性能和耐火性能。
应采用防火板、防火草席等材料进行包覆，以增强其阻隔火势蔓延的能力。
4. 防火堤的顶部应设置消防设施，如喷水系统、灭火器等，以便消防人员在火灾发生时进行扑救。
5. 防火堤的表面应进行防水处理，以防止其在降雨天气中受到损坏。
可采用防水涂料、防水膜等材料进行防水处理。
6. 防火堤的设施应符合相关消防安全规定。
应设置灭火器、消防勤务人员，定期进行演练和检查，确保其在火灾发生时能够及时响应和处置。
四、施工要求1. 防火堤的施工应由具有相关施工资质的单位进行。
施工单位应严格按照设计图纸和技术要求进行施工，确保防火堤的质量和安全性。
2. 防火堤的施工过程中应符合国家的相关消防安全规定。
施工单位应加强现场安全管理，设置防火标志和警示标志，确保施工过程中的安全。
3. 防火堤的施工材料应符合国家的相关消防技术规定。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《油罐区防火堤设计规范》（SY0075-93）摘要
油罐区的防火堤改造工程设计：
1 术语
有效容积——一个油罐组由防火堤所围成的容积。
计算时应扣除其内各油罐（最大一个罐除外）防火堤计算高度以下的体积和全部建、构筑物及各种基础、配管等的体积之后的容积。
防火堤高——在总图布置中由防火堤外侧地面至防火堤顶面的垂直距离。
防火堤基脚线——系指防火堤边坡与其内、外设计地面的交线。
2 防火堤的布置
一般规定
1．油罐组所设防火堤，必须是闭合的。
隔堤与防火堤也必须是闭合的。
2．立式油罐组的防火堤的堤高应为 1.0~2.0m。
设计高度应比计算高度高出0.2m。
隔堤高度应比防火堤低0.2~0.3m。
卧式油罐组的防火堤堤高不应低于0.5m。
3．防火堤内地面，应有不小于3‰的坡度。
其雨水排除及其他管线穿越，应符合下列规定：
3．1在堤内较低处设置集水设施，连接集水设施的雨水排除管道应从地面以下通出，堤外应设有可控制开闭的装置与之连接。
开闭装置上应设有能显示其开闭状态的明显标志。
3．2进出油罐组的各类管线、电缆，不宜在防火堤堤身穿过，应尽量从堤顶跨越或堤基础以下穿过。
如不可避免，必须穿过堤身时则应预埋套管，且应采取有效的密封措施。
4．防火堤内地坪标高不应高于堤外消防道路路面或地面的标高。
5．防火堤内油罐容量≥20000m3时，宜设置进罐组道路。
进罐组道路应为单车道，应从防火堤堤顶跨人，道路纵坡不应大于8%。
6．沿无培土的防火堤修建排水沟时，沟壁的外侧与防火堤基础外边缘的间距不应小于0.5m，且沟内应有防渗漏措施。
7．每一罐组防火堤上必须设置两个以上人行踏步或坡道，并设置在不同方位上。
8．立式油罐罐壁至防火堤和隔堤基脚线的距离，不应小于罐壁高度的一半，卧式油罐罐壁至防火堤基脚线的距离，不应小于3m。
9．相邻油罐组防火堤的外侧基脚线之间，应留有宽度不小于7 m的消防空地。
10．油罐区消防道路路边至平行防火堤外侧基脚线的距离不应小于3 m。
容量
1．油罐分组应符合下列规定：
1．1固定顶油罐总容量不应大于100000 m3。
1．2浮顶油罐总容量不应大于200000 m3。
1．3油罐组内宜布置同类火灾危险性的油罐。
沸溢性与非沸溢性油品不应布置在同一防火堤范围内。
2．油罐组防火堤内的有效容量应符合下列规定：
2．1固定顶油罐，不应小于罐组内一个最大油罐的容量。
2．2浮顶油罐，不应小于罐组内一个最大油罐容量的一半。
2．3当固定顶油罐与浮顶油罐同组布置时，应取以上两款规定较大值。
3．油罐组内应按下列要求设置隔堤：
3．1容量等于或大于50000 m3的油罐，隔堤内油罐为一座。
3．2容量等于或大于10000 m3而小于50000 m3的油罐，隔堤内的油罐不应多于2座。
3．3容量为3000~5000 m3的油罐，隔堤内的油罐不应多于4座。
3．4容量等于或小于2000 m3的油罐，隔堤内的油罐不应多于6座。
