PF3400电参数测量仪说明书
多功能电子测量仪器使用指南
多功能电子测量仪器使用指南
万用表是一种多功能的电子测量仪器，可用于电阻、电压、电流、频率等参数的测量。
以下是万用表的基本功能和测量时的使用方法:
1. 电阻测量：万用表电阻测量功能通常使用红色和黑色电阻棒进行测量。
将万用表档位调至电阻档，并将红棒插入被测电阻的一端，黑棒插入另一端。
读取万用表上显示的电阻值。
2. 电压测量：万用表电压测量功能通常使用表笔进行测量。
将万用表档位调至电压档，并将表笔插入被测电压的两端。
读取万用表上显示的电压值。
3. 电流测量：万用表电流测量功能通常使用红色和黑色电流棒进行测量。
将万用表档位调至电流档，并将红棒插入被测电流的一端，黑棒插入另一端。
读取万用表上显示的电流值。
4. 频率测量：万用表频率测量功能通常使用表笔进行测量。
将万用表档位调至频率档，并将表笔插入被测频率的两端。
读取万用表上显示的频率值。
在使用万用表进行测量时，需要注意以下几点:
1. 测量前需要将万用表档位调至正确的档位，并根据被测参数选择适当的表笔和电阻棒。
2. 测量时需要确保被测物体的导电性和稳定性，以确保测量的准确性。
3. 测量时需要注意安全，万用表档位调至合适的档位，避免表笔插入电源或火线中。
4. 在使用万用表进行测量时，需要遵循相关的安全规定和操作规程，以避免不必要的危险和损失。
cet pmc-340-a参数设置
cet pmc-340-a参数设置PMC-340-A三相导轨表产品概述电子式电能表(导轨式安装)是集测量记录、LCD屏幕显示、通信于体的电力仪表，可以测量电网电压、电流、有功功率、功率因数以和，并能计量正反向有功电能电能；RS485通信接口支持MODBUS RTU和DL/T645双通信规约；该仪表广泛适用于各种控制、能源、变电站自动化、配变网自动化、小区电力监控、工业自动化、智能型配电盘和开关柜，包括使用在发电厂、水电站等用电自动化中。
本电能表符合以下：GB/T8 静止式有功电功能电能表通信规约Modbus-RTU 规约PMC-340-A三相导轨表说明书PMC-340-A三相导轨表功能特点具有百年日历、时间，闰年自动切换功能，时钟误差在0.5s/天以内可编程设置峰、平、谷3种费率，日时段可设8个时段，时段小间隔为1分钟可编程设置尖、峰、平、谷4种费率，日时段可设8个时段，时段小间隔为1分钟显示7位宽温型LCD显示。
电能脉冲和当前费率时段用LED指示编程功能电表地址设置时间日期设置费率时段设置电量底数清零设置输出有功电能脉冲输出，用于校表、采集电能无源光电隔离型输出端口，脉冲宽度：80ms±20ms 抄表功能通过RS485通信，机可实现自动抄表功能PMC-340-A三相导轨表说明书PMC-340-A三相导轨表使用使用注意事项1）RS485输出A、B使用对双绞线（如绿、绿白），GND使用对双绞线（如蓝、蓝白）。
2）后个屏幕使用终端电阻，即控制讯接口的7脚与6脚短接（HL00卡是4脚与3脚短接）。
3）采用485通讯，在配置屏幕时，次只能对个屏幕进行配置，即次只能给个显示屏上电。
如：要配置屏幕1，则只对屏幕1上电，其余屏幕均处于断电状态，然后，进入硬件参数设置屏幕。
4）每个显示屏的“屏幕编号”要，不得重复。
5）为了确保的正常传输，波特率采用9600bps。
6）版本）以上可使用“获取参数”功能，可获取每个屏幕的编号，屏幕类型尺寸等信息。
PF9800智能电量测量仪操作规程
拟制： 审核：
批准：
文件名称:PF9800智能电量测量仪操作规程
第 1 页 共 2 页
1. 目的
为规范仪器使用操作，提高产品检测的准确性，避免因操作失误损坏仪器，保障测试人员安全。
2. 适用范围
测试各种电源电气性能，需要AC 供电，电压及频率可调的场合。
3. 仪器面板说明
显示窗口A 为电压、显示窗口B 为电流、显示窗口C 为有功功率、显示窗口D 为功率因数
4. 仪器操作步骤
4.1仪器的使用电压220V±22V，确保供电电源在额定电压范围内，并确保仪器良好接地。
4.2连接测试线路
4.3打开电源后将显示开机信息，之后，仪器进入自动测量状态。
文件名称:PF9800智能电量测量仪操作规程第 2页 共 2页
4.4各个窗口显示电压V，电流（m）A, 功率因数Pf,功率（k）W
4.5 测试完毕，把电源开关置于“关”，并把调压器调降至0V。
5.注意事项
1.本测量仪最大电压量程为600V，最大电流量程为20A。
2.切断电源应等待10秒之后，才能再次打开电源，否则仪器可能显示不正常。
3.勿取下仪器的任何外壳部分，有些地方具有高电压，未经特别许可严禁取下仪器外壳
和拆卸仪器的任何部件。
4.不要在放有易燃、易爆品的地方使用仪器。
5.打开电源前确保接好保护地线以防电击，且应避免将交流电零线用作保护地线。
拟制：审核：批准：。
福禄克使用说明书
福禄克F430系列三相电能质量分析仪更快、更安全、更详细地定位和诊断的电能质量故障一、技术参数福禄克公司的F434 和F433三相电能质量分析仪可以帮助用户定位、预测、防止和诊断配电系统的故障。
对于那些维护或排障三相配电系统的工作人员来说，这些简便易用的手持工具是“必不可少”的。
新的IEC和GB国标关于闪变和电能质量方面的标准使得在对系统进行电能质量分析监测时有了判断的依据。
z记录三相系统中所有电能质量的参数。
z直观的菜单，最大程度上减少所需的设置。
z工业现场使用最高的安全等级。
z四个电压通道和四个电流通道。
z同时在所有相线上捕获波形数据。
z系统监测：在一个仪表板上现实全部电能质量参数。
z自动显示瞬态尖峰脉冲信号：不会漏掉任何一个事件。
z自动趋势绘图（AutoTrend）功能：无需对记录进行设置！z坚固的手持式设计。
z使用镍氢（NiMH）电池组时，一次充电可使用7个小时。
z将数据文件传输到PC，用于编写报告和利用FlukeView® 软件进行分析。
CAT IV 600 V 和 CAT III 1000 V的安全等级在设计时就考虑了保护用户和设备免受高压电击，福禄克F430系列电能质量分析仪、附件和充电器都经过验证，满足CAT IV 600 V和CAT III 1000 V环境下使用的严格的安全标准。
它们是同类别中第一款符合CAT IV安全等级的工具，所以可以被用于低压配电系统中所有的电气连接和插座。
快捷地观察趋势图利用AutoTrend （自动趋势绘图）功能，可以快速地深入浏览电能质量参数随时间的变化。
所显示的每一读数都被自动并且连续的进行记录，而不必设置触发限值或间隔时间，也无需手动启动记录过程。
可以快速地观察所有相线和零线上电压、电流、频率、功率、谐波或闪变的趋势图；还可以使用光标和缩放功能分析趋势－而不会中断记录。
AutoTrend 功能在后台自动记录显示的所有参数。
在数据和趋势图之间切换，以及使用光标和缩放功能分析测量结果，都不会中断记录过程。
电源测量仪产品说明书
SP 260
IEC 1010-2-032
• (1) 600 V, CAT. II
• (1) • (1) 600 V, CAT. III
600 V, CAT.II 600 V, CAT.III
• (1) • (1) • (1)
• (1) • (1) • (1)
717353120057-/17533009-1555 7777333213317720/-/7B773313834/357322/23/24 7211 7240 2BBBB7KKKK02222444740000B735BABA 2706A 2707A BBBBBBBBKKKKKKKK2335223389948888310983891101AABAAABD//2B8K95049A2
100/1 1000/1 1000/1 1000/1 1000/1
100/1 & 1000/1 1000/1
1/1 10/1 1000/1
Output signal
10 mV~/ 1A~ 1 mV~/ 1A~ 1 mA~/ 1A~ 1 mV~/ 1A~ 1 mV~/ 1A~
10 mV/A & 1 mV/A 1 mV/ 1A

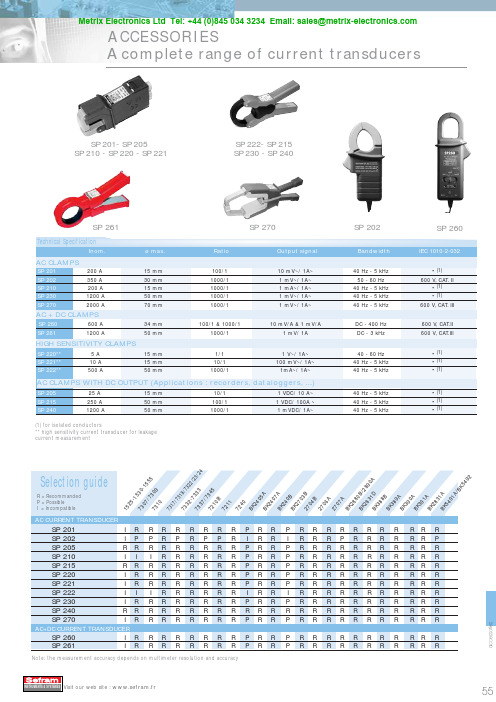

Metrix Electronics Ltd Tel: +44 (0)845 034 3234 Email: sales@
ACCESSORIES A complete range of current transducers
SP 201- SP 205 SP 210 - SP 220 - SP 221
P RR RRR RR R I RR RPR RR R P RR RRR RR R P RR RRR RR R P RR RRR RR R P RR RRR RR R P RR RRR RR R I RR RRR RR R P RR RRR RR R R RR RRR RR R P RR RRR RR R
W04 电参数测量仪操作规范
电参数测量仪操作规范………………………………………………………………………使用部门：受控号：文件编号：JD/QW-04-2009版本/版次：A/0编制：审核：批准：(依据《产品质量保证手册》JD/QM-2009A)文件修订记录修订日期修订条款号修订内容摘要版本/版次总页数1.0 目的和范围明确规范电参数测量仪测试工作的操作要点和注意事项。
本规范适用于本公司强制性认证产品直发器的电参数功率偏差和电流的测量操作。
2.0 准备和确认事项2.1接通电参数测量仪电源前，确认仪器接地良好；2.2检查仪器的测试线连接正确。
3.0操作步骤3.1打开电参数测量仪电源,让仪器预热5~10分钟。
3.2检查仪器的各显示是否正常。
3.3将仪器的各档位设置为预期的位置，测量电源（调压器）线正确地连接于被测量产品的电源输入端上，开关电源板的输出端接上固定值的负载。
3.4使调压器自“零”位调节至产品额定的电压值220V，即可从仪器显示屏上读到产品的输入功率值、电流值、电压值、频率或功率因子值等电参数。
合格与否，依据如下表：表输入功率偏差和电流偏差表输入功率偏差器具类型额定输入功率（W）偏差所有器具≤25 +20%电热器具和联合型器具>25～200 ±10%>200+5%或20W(选较大值)-10%电流偏差器具类型额定输入电流（A）偏差所有器具≤0.2 +20%电热器具和联合型器具>0.2～1.0 ±10% >1.0+5%或0.1A(选较大值)-10%3.5测试完后先使调压调节至“零”位，拆下被测量产品。
如需继续进行测量，请按3.3和3.4 条进行。
3.7测试不再进行时,切断仪器电源。
4.0注意事情和保养要点4.1每次使用后应保持设备清洁；4.2切断设备总电源；4.3按运行检查作业指导书的要求进行定期检查；4.4仪器必须可靠接地；4.5连接或拆卸被测试品时,必须保证调压器保证“零”位状态；4.6测试时调压器输出线与仪器连接线必须正确地连接和接触一定要良好；4.7仪器按以下要求环境条件下使用：①保证测量准确度的温度条件：20ºC±5 ºC；②工作温度范围：0~40ºC，空气相对湿度：30~90%R·H；③室内无腐蚀性、可爆炸性气体；④供电电源：AC220V/50Hz，功耗≤15W；⑤保险丝：0.5A；4.8 在开机或使用过程中，发现仪器冒烟或难闻气味，立即切断电源并拨下电源插头；4.9 当电源开关打开时，不要使用高于电压和电流额定最大允许值的电压和电流；4.10 当测量大电流或电压、电流含有高频成分，接线时应特别注意可能会相互产生干扰和噪声；4.11 连接导线应尽可能地短，为减少分布电容，导线和接地线应可能远离仪器外壳；4.12 排除故障时,必须关掉电源；4.13 应避免直接阳光曝晒和剧烈震动。
8902F1 8904F 数字电参数测量仪 使用说明书
8902F1/8904F数字电参数测量仪使用说明书(Ver2.10)青岛青智仪器有限公司地址：青岛市崂山区山东头路58号盛和大厦1号楼五层邮编：266101电话/传真：0532--81920028(多线)，81920029(多线)技术热线：(0)139****0323网址： Http：//目录第一章 概述 (1)第二章 主要技术参数 (2)第三章 仪器使用说明 (3)一、前面板说明 (3)二、按键功能介绍 (4)三、参数测试说明 (6)四、后面板及接线图 (6)第四章 串口通讯 (8)第五章 仪器装箱清单 (8)第六章 注意事项及故障排除方法 (9)第一章 概述8902F1/8904F数字电参数测量仪是一种利用单片机技术对信号进行分析处理的智能型仪表。
它的工作原理是：被测量的电压、电流信号首先变换成较小的电压信号，送到高速模拟数字转换器，使之转换成单片机可以处理的数字量。
单片机对采集到的数字量进行运算处理，并将最终计算的结果以数字的形式显示出来，或以串行通讯形式将数据传送给其他设备。
与传统指针式仪表相比，数字电参数测量仪具有以下优点：1.所测信号数值为真有效值。
2.直接数字显示，无读数误差。
3.对于波形失真的信号同样适用。
4.用一台仪器可以测量多个参数。
数字电参数测量仪广泛应用于电机、变电站、发电厂等测试。
仪表型号与功能的对应关系如下表所示:表1 仪表规格型号对照表型号电压、电流、有功功率、频率、功率因数电能累计RS232/RS4858902F1 √ⅹ可选8904F √ √标配RS232/ 可选RS485说明：接线方式---仪表允许的测试接线方式。
不同的接线方式对合计数据的影响见表5。
接线方式的选择依据用户的被测试设备的供电方式，或用户测试需要。
注意仪表检定时：1.电压倍率和电流倍率必须均设为1。
2.线制为三相四线，仪表接线请参照三相四线接线图。
第二章主要技术参数数字电参数测量仪的测试对象为（45~65）Hz交流信号，具体技术参数如下：1．主要技术参数：表2 数字电参数测量仪主要技术指标测量参数 测量范围 测量误差 分辨力电 压 10.0 ～ 500.0单位：V±（0.4%读数+0.1%量程） < 0.1*量程±（0.16%读数+0.04%量程） ≥0.1*量程0.1 V电 流 0.03 ～ 40.0单位：A±（0.4%读数+0.1%量程） < 0.1*量程±（0.16%读数+0.04%量程） ≥0.1*量程0.001A < 5A0.01A ≥5A有功 功率 视电压电流量程而定额定电压380V±（0.16%读数+0.04%量程） PF=1.0±（0.8%读数+0.2%量程） PF=0.50.1W <200W1W <2000W10W ≥2000W功率因数0.05～1.00 ±0.02 额定电压380V 0.01频 率 （45～65）Hz ±0.1Hz 0.1Hz以下功能仅针对8904F电 能 9999.9 MWhPF=1.0： ±（0.16%读数+0.04%量程）PF=0.5：±（0.8%读数+0.2%量程）5位数显示时 间1min～99h59min±0.05% 1分钟注1： 电压、电流允许过载为1.2倍量程上限值。
FLUKE 福禄克F430系列 三相电能质量分析仪 说明书
福禄克F430系列三相电能质量分析仪更快、更安全、更详细地定位和诊断的电能质量故障一、技术参数福禄克公司的F434 和F433三相电能质量分析仪可以帮助用户定位、预测、防止和诊断配电系统的故障。
对于那些维护或排障三相配电系统的工作人员来说，这些简便易用的手持工具是“必不可少”的。
新的IEC和GB国标关于闪变和电能质量方面的标准使得在对系统进行电能质量分析监测时有了判断的依据。
z记录三相系统中所有电能质量的参数。
z直观的菜单，最大程度上减少所需的设置。
z工业现场使用最高的安全等级。
z四个电压通道和四个电流通道。
z同时在所有相线上捕获波形数据。
z系统监测：在一个仪表板上现实全部电能质量参数。
z自动显示瞬态尖峰脉冲信号：不会漏掉任何一个事件。
z自动趋势绘图（AutoTrend）功能：无需对记录进行设置！z坚固的手持式设计。
z使用镍氢（NiMH）电池组时，一次充电可使用7个小时。
z将数据文件传输到PC，用于编写报告和利用FlukeView® 软件进行分析。
CAT IV 600 V 和 CAT III 1000 V的安全等级在设计时就考虑了保护用户和设备免受高压电击，福禄克F430系列电能质量分析仪、附件和充电器都经过验证，满足CAT IV 600 V和CAT III 1000 V环境下使用的严格的安全标准。
它们是同类别中第一款符合CAT IV安全等级的工具，所以可以被用于低压配电系统中所有的电气连接和插座。
快捷地观察趋势图利用AutoTrend （自动趋势绘图）功能，可以快速地深入浏览电能质量参数随时间的变化。
所显示的每一读数都被自动并且连续的进行记录，而不必设置触发限值或间隔时间，也无需手动启动记录过程。
可以快速地观察所有相线和零线上电压、电流、频率、功率、谐波或闪变的趋势图；还可以使用光标和缩放功能分析趋势－而不会中断记录。
AutoTrend 功能在后台自动记录显示的所有参数。
在数据和趋势图之间切换，以及使用光标和缩放功能分析测量结果，都不会中断记录过程。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
PF3400系列电参数测量仪(单相、三相三线制、三相四线制)用户使用手册杭州威博科技有限公司目录前言 (3)开箱检查 (4)安全警告事项 (5)标志说明 (6)第一章概述 (7)第二章技术指标 (8)第三章工作原理 (9)第四章前后面板主要功能 (12)第五章使用步骤 (20)第六章接线图集 (22)第七章检定或核准 (26)第八章注意事项 (27)第九章产品维护及常见故障排除 (27)前言感谢客户购置和使用杭州威博科技有限公司的产品，为保证安全、正确地使用本产品，敬请用户在操作之前详细阅读本用户使用手册的全部内容。
本用户使用手册适用于：PF3401，PF3402（带微打）PF340C，PF340B电参数测量仪本用户使用手册含有开箱检查、安全警告事项、产品的主要技术指标、工作原理、产品使用操作方法和常见故障处理等一系列内容。
在编写过程中，我们已经尽力确保本说明书内容的全面性和准确性。
如果用户在使用过程中有疑问，或者发现有不足和错误之处，欢迎直接与本司或本司授权的代理商进行联系。
用户对说明书如果有不同理解，以本司技术部的解释为准。
本用户使用手册的内容或个别地方可能发生改变，恕不另行通知。
请用户妥善保管本用户使用手册，不详之处可随时查阅，以保证仪器的正确使用。
没有本司书面许可，不得抄袭或改编本说明书的内容，否则被视为侵权。
开箱检查用户在打开产品的包装后，请取出装箱清单，并逐项检查清单所列内容与实物是否完全一致，并核对主机型号与你们的订购单是否相同，如果发现有不一致的地方，请与本司或本司授权的代理商联系。
所有的附件和文件，请妥善保管，以便日后的操作和维护之用。
本成套设备的配件和资料包括：1．PF3401或 PF3402或PF340C或PF340B电参数测量仪１台2．用户使用手册 1本3．产品合格证1份4．三芯电源线1根5．产品维修卡1份7．保险丝(0.5A)2只安全警告事项在使用本系列仪器的过程中必须注意下列安全规定，如不遵守本规定，产品功能可能受损并危及人身安全。
注意：1.勿在腐蚀性环境中使用本产品(不要在含有腐蚀性液体或气体的地方使用本产品，否则将对本产品造成损害)2.勿在爆炸性环境下操作（不在存放有易爆品的地方使用本产品，否则可能危及安全。
）3.采用标准的电源插座（采用单相250V/10A三极标准电源插座，其接地极必须与地线相连。
）4.保护地线（打开电源前请确保接好本产品的保护地线，且应避免将零线用作保护地线。
）5.供电电源（打开电源前确保供电电源电压与额定电压相符。
本产品使用的电源标准为AC220V±10%．50H。
）Z6.保险丝（为避免火灾及发生事故，请使用标准保险丝（0.5A）,更换保险丝前，切断电源和负载。
勿用不符合要求的保险丝或短接保险丝管座。
）7.维护事项（在确保切断电源及电源插头的情况下，方可进行仪器的日常维护、清洁或者更换保险丝等工作）。
仪器内部清洁工作及故障修理，必须由专业人员操作。
平时禁止打开机箱，以免发生触电事故。
标志说明在使用仪器前，必须了解本系列仪器前后面板上各符号名称及含义，否则会造成仪器不能正常工作，甚至损坏仪器或危及人身安全，发生不应有的损失。
本仪器前后面板和机身的主要符号标志说明如下：电源开关接通符号电源开关断开符号转换按键(PF/HZ)PRINT 打印键HOLD 锁存键SETUP 设定键∧设置数值增加键＞设置位右移键·设置／取消小数点键以下各键功能为选择显示内容：按键显示内容CH A A相(V,A,W,PF)CH B B相(V,A,W,PF)CH C C相(V,A,W,PF)Σ平均电压，电流；总功率，总功率因数ALL V A,B,C相电压，总功率因数ALL A A,B,C相电流，总功率因数ALL W A,B,C相功率，总功率因数3L/4L 线制选择( 二瓦法/三瓦法)第一章概述一、概述PF3400电参数测量仪采用数字同步采样及微机技术，准确测量单相，三相用电设备的输入参数：电压、电流、功率、功率因数的真有效值及频率。
测量精度为0.5级，具有测试速度快、精度高、使用方便，轻巧美观等优点。
广泛应用于电机、水泵、变压器、家电、电动工具及电力控制等行业生产厂家和质检部门的产品检测和计量。
该仪表是传统电参数测试仪表的理想换代产品。
二、主要特点1、采用四窗口（16位LED）数字显示，测量三相电压、电流、功率、功率因数、频率等参数。
2、多档电压、电流量程，量程自动切换，保证整个测量范围的测量准确性。
3、保证功率因数的准确测量，特别适用于低功率因数负载的测试。
4、实时性强，测试（显示刷新）速度快，约3次/秒。
5、测量的数据稳定，读数重复性好。
6、具有完善的过电压、过电流保护功能。
7、可分别设定电流倍率、波持率、多机通信地址码，记忆设定值（能断电保存）。
8、可外接电流互感器扩展电流量程，可设定电流倍率，直读电流值。
9、适用于单相(50/60Hz)、三相(三相三线制，三相四线制)用电设备的输入电参数测试。
10、在测试过程中可随时按打印键打印测量的参数，可与计算机通信(需通信软件)进行数据采集，数据分析，数据存档及对仪器的控制。
11、抗干扰性能强，性能稳定，操作方便。
第二章技术指标一．技术指标（0.5级）参数技术指标电压（V）[5.0～600.0]±（读数的0.25%+量程的0.25%）电流（A）(基本) [0.025~40.0]±（读数的0.25%+量程的0.25%）功率（W）[U*I量程]±（读数的0.25%+量程的0.25%）功率因数[0.1～1.00]精度±5个字电源AC220V±10%，50H Z±2%整机功耗小于15W外形尺寸380（W）×120（H）×340（D）重量约6Kg技术指标（0.2级）参数技术指标电压（V）[5.0～600.0]±（读数的0.1%+量程的0.1%）电流（A）(基本) [0.025~40.0]±（读数的0.1%+量程的0.1%）功率（W）[U*I量程]±（读数的0.1%+量程的0.1%）功率因数[0.1～1.00]精度±2个字二．工作条件1、保证测量准确度的温度条件：20℃±5℃。
2、工作温度范围：0～40℃，空气相对湿度：30%～90%。
3、室内无腐蚀性、可爆性气体。
4、供电电源：AC220V/50Hz。
5、保险丝：0.5A。
三．仪表安全指标绝缘电阻：外壳、电源输入端相互之间大于5MΩ。
耐压：电源输入端、外壳之间2秒钟耐压1800V，漏电流10mA。
接地：电源接地极，外壳间电阻小于0.2Ω。
第三章 工作原理一、 原理框图S/HS/HS/HS/HS/HS/H量程自动切换电路量程自动切换电路量程自动切换电路量程自动切换电路量程自动切换电路量程自动切换电路PTCTPTCTPTCT整形电路锁相电路ADC键盘显示打印RAMEPROMEEPROMCPUu i i iu u I II III电源+5V+8V -8V图一.PF3400电量测量仪原理框图交流电压、电流信号经高精度的电压互感器（PT ）和电流互感器（CT ）变换成对应的小信号。
I 相的电压信号经整形电路变换成方波,一路被CPU 采集，计算出频率；一路经锁相电路得锁相倍频信号，此信号去控制采样保持（Ｓ/Ｈ）电路,来保证每个输入电压信号周期内采足够的采样点及采样的同时性。
严格地保证采样的准确性，实时性。
根据信号的幅度自动判断，选择恰当的量程，每个量程有一合适的放大倍数，最大限度的把信号放大，使其在ADC 的参考电压的高端，来保证信号准确的测量, 计算的准确性。
电压量程(5.0～180.0～600.0V)二档；电流量程(0.025～2.00～8.0～40.0A) 三档。
将信号分别输入到高精度、快速Ａ/D 转换器中，采集结果经CPU 存贮在RAM 中。
根据数字采样原理，在输入信号一个周期波形中采样足够点数N ，利用以下公式并调用算法计算电压、电流、功率、功率因素等参数的真有效值：U RMS=∑-=1021N i iUuN KIRMS=∑-=1021N i iIiNKP RMS=iN i i Piu NK ∑-=101cos φ=RM SRM S RM SIU P ⨯式中：N 为采样点数，u i 、i i (i=0,1,2,3......,N-1)为i 间隔时刻的瞬时电压、电流值，K U K I K P 与电压互感器，电流互感器的变比有关 。
将以上的数据计算结果经数据处理算法得出最终示值数据，来保证读数的稳定性，然后送数码管显示，并实现打印、串行通信、设定值保存（EEPROM ），等扩展功能。
S/HS/HS/HS/HS/HS/H量程自动切换电路量程自动切换电路量程自动切换电路PTCTPTCTPTCT整形电路锁相电路键盘显示打印RAMEPROMEEPROMCPUu i i iu u IIIIII电源+5V+15V -15VADCADCMUX图二.PF3400电量测量仪原理框图（0.2级）运算关系：电 压 电 流 功 率 功 率 因 数A 相 U A I A P AAA A I U P ⨯B 相 U B I B P BBB BU U P ⨯C 相 U C I C P CCC CU U P ⨯Σ(3L) 3CB A UU U ++3C B A I I I ++ P A + P C333CB AC B A CA I I I U U U P P ++⨯++⨯+Σ(4L)3CB A U U U ++3CB A I I I ++ P A + P B +P C333CB AC B A CA I I I U U U P P ++⨯++⨯+说明：3L(三相三线制，二瓦法)P 总= P A +P C 单独(P A 、 P C ) 的读数并无意义，且(P A 、 P C )其中的某一个可能为负值，P 总为正值。
仪表的窗口Ⅱ P B 示值为：0.00 W由于三相对称电源中每相之间固定相差为1200 ，所以频率只需测 A 相即可，其余二相相同。
测量单相时应在 Ⅰ区的接线柱上接线。
各示值也符合以上运算关系，Σ示值无意义。
第四章 前后面主要功能一． 前面板前面板共有四个显示窗口(Ⅰ、Ⅱ、Ⅲ、Ⅳ )：Ⅰ窗口为显示CH A 参数专属窗口，Ⅱ窗口为显示CH B 参数专属窗口，Ⅲ窗口为显示CH C 参数专属窗口，此三窗口右边各有四只指示灯( V <电压单位(伏)> 、A <电流单位(安)>、 W <功率单位(瓦)> 、k <千_>) 当窗口显示电压值时指示灯V 亮，当窗口显示电流值时 A 灯亮，当窗口显示为功率值时 W 灯亮，当指示灯k 亮则显示值的单位为二者的合单位，如：指示灯k, W 同时亮则此时显示值的单位为 kW (千瓦)。
